注塑成型-双色注塑详解

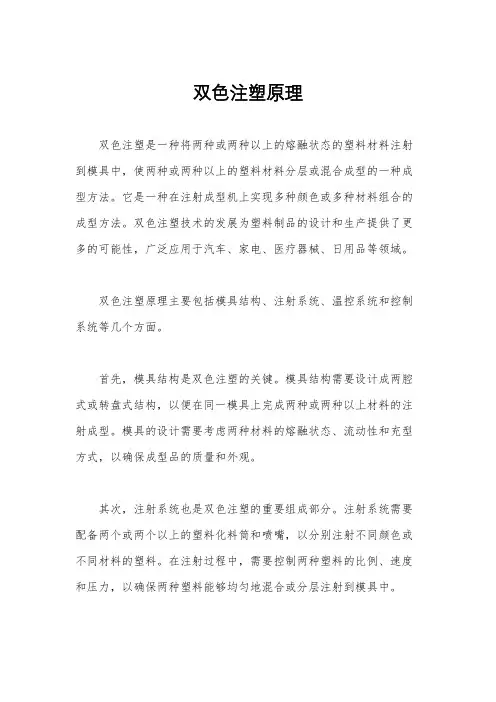

双色注塑原理
双色注塑原理双色注塑是一种将两种或两种以上的熔融状态的塑料材料注射到模具中，使两种或两种以上的塑料材料分层或混合成型的一种成型方法。
它是一种在注射成型机上实现多种颜色或多种材料组合的成型方法。
双色注塑技术的发展为塑料制品的设计和生产提供了更多的可能性，广泛应用于汽车、家电、医疗器械、日用品等领域。
双色注塑原理主要包括模具结构、注射系统、温控系统和控制系统等几个方面。
首先，模具结构是双色注塑的关键。
模具结构需要设计成两腔式或转盘式结构，以便在同一模具上完成两种或两种以上材料的注射成型。
模具的设计需要考虑两种材料的熔融状态、流动性和充型方式，以确保成型品的质量和外观。
其次，注射系统也是双色注塑的重要组成部分。
注射系统需要配备两个或两个以上的塑料化料筒和喷嘴，以分别注射不同颜色或不同材料的塑料。
在注射过程中，需要控制两种塑料的比例、速度和压力，以确保两种塑料能够均匀地混合或分层注射到模具中。
另外，温控系统也是双色注塑的关键。
由于不同的塑料材料对温度的要求不同，因此需要设计合理的温控系统来控制模具的温度。
通过调节模具的温度，可以有效地控制两种塑料的熔融状态和流动性，保证成型品的质量和外观。
最后，控制系统也是双色注塑的重要组成部分。
控制系统需要能够精确地控制注射机的运行状态，包括注射速度、压力、温度和时间等参数。
通过合理的控制系统，可以实现两种塑料的准确混合或分层注射，确保成型品的质量和外观。
总的来说，双色注塑是一种高技术含量的注塑成型方法，它需要模具结构、注射系统、温控系统和控制系统等多个方面的配合和协调。
只有这些方面都能够得到合理的设计和精确的控制，才能够实现双色注塑成型的高质量和高效率。
随着双色注塑技术的不断发展和成熟，相信它将会在更多的领域得到应用，为塑料制品的设计和生产带来更多的可能性。
双色注塑工艺原理
双色注塑工艺原理
双色注塑工艺原理是一种常见的塑料注塑加工技术，它在注塑产品外
观设计方面有着重要的应用，能够让制品具有丰富的色彩和立体效果。
双色注塑工艺是利用两种不同颜色的熔料交替注入同一个模腔，通过
模具的特殊结构和注塑机的控制系统，实现了在制品中形成颜色相间、互相配合的图案和形状。
在实际应用中，双色注塑工艺遵循以下的原理：
第一，双色注塑需要采用具有相应结构的模具，模腔中设置了通过开合、转动等方式来改变注塑材料流动方向的“移送块”或“移动套”，从而在不同的注塑过程中控制不同的颜色进入模腔的相应位置。
第二，注塑机的控制系统是决定双色注塑工艺是否成功的关键因素之一。
只有当注入的两种颜色的熔料量、温度、压力、速度等参数控制
精准并且协调一致时，才会在模腔中形成熔体交替流动的稳定状态，
从而制造出高品质的双色注塑制品。
第三，双色注塑的材料配比也是影响制品品质的因素之一。
注塑生产
厂家需要根据不同的制品要求和实际生产情况，合理分配两种不同颜
色的塑料材料比例，以保证产品颜色均匀，色彩明亮，外观质感好。
总之，双色注塑工艺的原理是通过模具的设计和注塑机的控制系统在模腔中实现两种不同颜色熔体交替流动，并在制品表面呈现出颜色相间、层次丰富的图案或形状。
这种技术可以广泛应用于汽车零部件、医疗器械、家用电器等制品生产中，提高了产品档次和附加值。

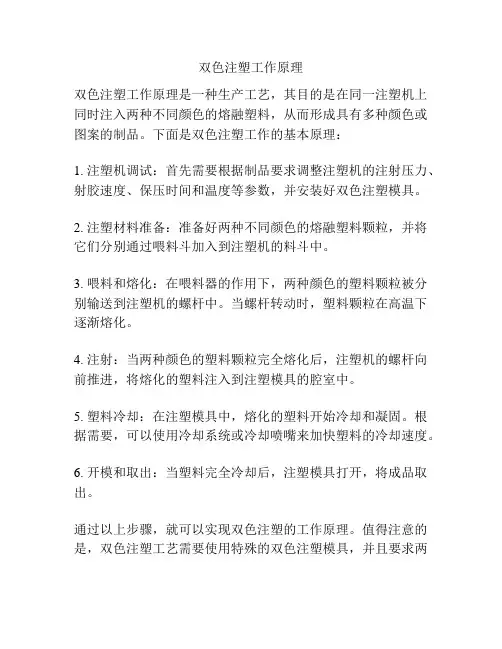

双色注塑工作原理
双色注塑工作原理
双色注塑工作原理是一种生产工艺，其目的是在同一注塑机上同时注入两种不同颜色的熔融塑料，从而形成具有多种颜色或图案的制品。
下面是双色注塑工作的基本原理：
1. 注塑机调试：首先需要根据制品要求调整注塑机的注射压力、射胶速度、保压时间和温度等参数，并安装好双色注塑模具。
2. 注塑材料准备：准备好两种不同颜色的熔融塑料颗粒，并将它们分别通过喂料斗加入到注塑机的料斗中。
3. 喂料和熔化：在喂料器的作用下，两种颜色的塑料颗粒被分别输送到注塑机的螺杆中。
当螺杆转动时，塑料颗粒在高温下逐渐熔化。
4. 注射：当两种颜色的塑料颗粒完全熔化后，注塑机的螺杆向前推进，将熔化的塑料注入到注塑模具的腔室中。
5. 塑料冷却：在注塑模具中，熔化的塑料开始冷却和凝固。
根据需要，可以使用冷却系统或冷却喷嘴来加快塑料的冷却速度。
6. 开模和取出：当塑料完全冷却后，注塑模具打开，将成品取出。
通过以上步骤，就可以实现双色注塑的工作原理。
值得注意的是，双色注塑工艺需要使用特殊的双色注塑模具，并且要求两
种颜色的塑料具有相同的熔融温度和流动特性，以确保制品的质量和外观。

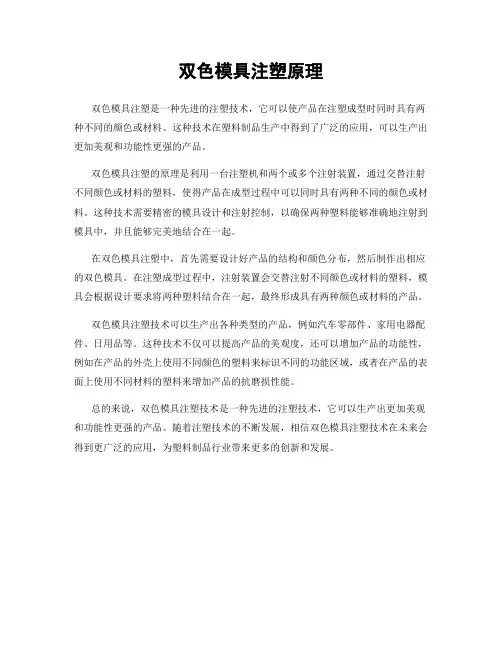

双色模具注塑原理
双色模具注塑原理
双色模具注塑是一种先进的注塑技术，它可以使产品在注塑成型时同时具有两种不同的颜色或材料。
这种技术在塑料制品生产中得到了广泛的应用，可以生产出更加美观和功能性更强的产品。
双色模具注塑的原理是利用一台注塑机和两个或多个注射装置，通过交替注射不同颜色或材料的塑料，使得产品在成型过程中可以同时具有两种不同的颜色或材料。
这种技术需要精密的模具设计和注射控制，以确保两种塑料能够准确地注射到模具中，并且能够完美地结合在一起。
在双色模具注塑中，首先需要设计好产品的结构和颜色分布，然后制作出相应的双色模具。
在注塑成型过程中，注射装置会交替注射不同颜色或材料的塑料，模具会根据设计要求将两种塑料结合在一起，最终形成具有两种颜色或材料的产品。
双色模具注塑技术可以生产出各种类型的产品，例如汽车零部件、家用电器配件、日用品等。
这种技术不仅可以提高产品的美观度，还可以增加产品的功能性，例如在产品的外壳上使用不同颜色的塑料来标识不同的功能区域，或者在产品的表面上使用不同材料的塑料来增加产品的抗磨损性能。
总的来说，双色模具注塑技术是一种先进的注塑技术，它可以生产出更加美观和功能性更强的产品。
随着注塑技术的不断发展，相信双色模具注塑技术在未来会得到更广泛的应用，为塑料制品行业带来更多的创新和发展。
双色注塑原理
双色注塑原理
双色注塑是一种特殊的注塑工艺，它能够在同一个注塑模具中同时注入两种不同颜色的塑料材料，从而制造出两种颜色的注塑制品。
双色注塑的原理主要包括以下几个步骤：
1. 注射：首先，将两种不同颜色的塑料颗粒分别放入两个不同的注射机的料斗中。
然后，通过注射机的加热筒将塑料颗粒加热熔化，形成可注入的塑料熔融物。
2. 混色：将两个注射机的喷嘴分别插入注塑模具的进气道中，并通过控制两个注射机的活塞来实现交替注射。
在交替注射的过程中，两种不同颜色的塑料熔融物会在模具的腔道中混合，从而实现两种颜色的注塑制品。
3. 冷却：注射结束后，模具中的塑料制品会立即开始冷却。
冷却过程中，塑料会固化，并与模具表面形成一定的结构。
4. 脱模：当塑料制品完全冷却后，即可进行脱模。
将注塑模具分开，将制品取出。
总结起来，双色注塑的原理就是通过交替注射不同颜色的塑料材料，并在模具中混合、固化、冷却，最后取出制品。
这种工艺可以制造出具有高科技含量和良好外观效果的产品，广泛应用于汽车、电子设备、家用电器等领域。
图文详解双色注塑技术-20200609
2.双色单模
3.抽芯式双色模
4.混料成型双色
模
5.双料夹层双色模
混色射枪(单一模)
材料混成的亲和性
第一射成型
第二射成型公模互换取第一射料头
首先注射第一种材质,再通过第二色型腔完成双色成型
二色进料口
一色进料口
顶针板
两块顶出
结构分别
脱模一模二
穴型腔,
不一样，
分别成
型一/二
色材料
Shot2射台
Shot1射台转盘
转盘
变形
变形
PC材质热变形130度.Shot2硅胶在通过浇口进入模腔时的温度已超200度.a处在此种状况下,所能承受的力是极有限的.
a
流道强度小
流痕。
双色模具注塑成型及设计,你了解多少？
双色模具注塑成型及设计，你了解多少？随着技术和工艺的不断更新，注塑工艺也有了很大的发展，其中双色模具注塑成型技术已经得到广泛的应用。
在本篇文档中，我们将对双色模具注塑成型技术进行详细介绍，并探讨一些设计上的考虑。
双色注塑成型技术的简介双色注塑成型技术是一种将两种不同的材料注塑在同一模具中的技术。
它可以在同一件制品上实现两种颜色、两种软硬度、两种材料的结合。
这种技术可以大大的降低产品的成本，加速了产品的开发与生产速度，同时也提高了产品的质量和美观度。
双色注塑成型技术的应用场景双色注塑成型技术的应用场景非常广泛，如手机外壳、电器外壳、玩具、医疗器械、汽车内饰等领域。
其中，手机外壳是最常见的应用场景之一。
这种技术可以实现手机外壳的多种颜色，同时提高了手机外壳的品质，增强了手机外壳的耐用性。
双色注塑成型技术的优点双色注塑成型技术相比于传统注塑工艺有以下优点：•可以通过一个模具制作出多种颜色、硬度、材料的产品，从而降低了成本；•可以大大提高产品的美观度和质量，满足消费者的个性化需求；•节约了生产时间，大大提高了生产效率；•双色注塑成型技术可以大大缩减生产时的所需工艺，降低了生产成本，提高了生产效率。
双色注塑成型技术的设计考虑在使用双色注塑成型技术时，设计者需要注意以下事项：1.材质选择：在双色注塑成型技术中，使用的材料需要具备良好的相容性，同时还需要考虑材料的硬度、强度、耐热性以及高温和低温的性能。
因此，材料的选择非常重要。
2.模具设计：双色注塑成型技术需要一个特殊的模具，这种模具有两个型腔分别注塑两种不同颜色的材料。
模具设计需要考虑模具的材料、尺寸、射出口、挂件等因素。
3.工艺控制：双色注塑成型技术需要精确定位两个型腔，保证注塑的多种材料能够精准的覆盖到所需的位置，这需要高超的工艺控制水平。
双色注塑成型技术的未来双色注塑成型技术在未来将继续得到广泛的应用，随着工艺和技术的不断推进，它可以用于更多的领域，从而提高产品的质量和美观度，满足消费者的个性化需求，同时也可以大大缩减生产周期，降低生产成本。
双色注塑成型工艺
双色注塑成型工艺双色注塑成型工艺是一种常用于制造双色或多色产品的注塑技术。
通过在注塑过程中使用不同颜色的塑料原料，可以制造出具有丰富色彩和独特外观的产品。
双色注塑成型工艺在汽车零件、电子产品外壳、家用电器等领域得到了广泛应用。
双色注塑成型工艺需要使用两个或更多的注塑机。
每个注塑机配备一个独立的注射装置和模具。
在注塑过程中，两个或多个不同颜色的熔融塑料通过分别控制不同注射装置的开关，注入到模具中。
这样，不同颜色的塑料可以在模具中形成分层或交错的结构，从而实现双色或多色效果。
双色注塑成型工艺还需要控制注塑机的工作过程。
在注射过程中，需要确保两个或多个注射装置的注射量和注射速度相匹配，以避免颜色的不均匀或混合。
同时，还需要控制注塑机的温度、压力和速度等参数，以确保注塑过程的稳定性和产品质量。
双色注塑成型工艺的关键在于模具的设计和制造。
模具需要具有适当的结构和通道，以确保两个或多个不同颜色的塑料能够均匀地充填模腔，并形成预期的双色或多色效果。
在模具的设计中，需要考虑到塑料的流动性、熔融温度和压力等因素，以优化注塑过程和产品质量。
双色注塑成型工艺的优点在于能够制造出具有高级外观和独特效果的产品。
通过合理设计和选择不同颜色的塑料，可以实现丰富的色彩组合和渐变效果，提升产品的视觉吸引力和市场竞争力。
另外，双色注塑成型工艺还可以减少产品的组装和加工工序，提高生产效率和降低成本。
然而，双色注塑成型工艺也存在一些挑战和限制。
首先，模具的制造成本较高，特别是对于复杂的双色或多色产品。
其次，双色注塑成型工艺对注塑机和模具的要求较高，需要具备较高的精度和稳定性。
此外，双色注塑成型工艺还需要考虑塑料材料的相容性和附着力等问题，以确保产品的质量和使用寿命。
双色注塑成型工艺是一种能够制造出具有丰富色彩和独特外观的注塑技术。
通过合理设计和选择不同颜色的塑料，可以实现双色或多色效果，提升产品的视觉吸引力和市场竞争力。
然而，双色注塑成型工艺也面临一些挑战和限制，需要在设计和制造过程中充分考虑各种因素，以确保产品的质量和使用寿命。
科普！双色注塑工艺讲解
科普！双色注塑工艺讲解双色射出成型通常指的是两种颜色不同或不同种类塑料的成型，由于双色机的两组射出单元及射嘴是独立分开的，因此其成品的颜色多半是双色分明，没有混杂在一起。
双色模具可减少成型品的组立和后处理工程，节省成本，增加产品的美观视觉效果，提升产品的附加价值。
双色注塑机与一般注塑机最大的差别在于射出单元机活动模版的设计。
一般而言，双色机有两组独立分开的射出单元，一般的射出机只有一组。
而两组射出单元的配置方式则是随各厂家的设计而有多种形式。
至于活动模板的设计则是必须提供旋转的机制，一般常见的设计如增加转盘或转轴机构等，以提供180度往复旋转功能，使模具产生循环交替动作。
另有些特殊双色模具则不需转盘或转轴机构，而由模具进行滑动交替或水平旋转。
▲东莞昱卓—【台湾进口】海天双色注塑机注射成型双色制品生产工艺特点1、双色注塑机由两套结构、规格完全相同的塑化注射装置组成。
喷嘴按生产方式需要应具有特殊结构，或配有能旋转换位的结构完全相同的两组成型模具。
塑化注射时，要求两套塑化注射装置中的熔料温度、注射压力、注射熔料量等工艺参数相同，要尽量缩小两套装置中的工艺参数波动差。
2、双色注射成型塑料制品与普通注射成型塑料制品比较，其注射时的熔料温度和注射压力都要采用较高的参数值。
主要原因是双色注射成型中的模具流道比较长，结构比较复杂，注射熔料流动阻力较大。
3、双色注射成型塑料制品要选用热稳定性好、熔体黏度低的原料，以避免因熔料温度高，在流道内停留时间较长而分解。
应用较多的塑料是聚烯烃类树脂、聚苯乙烯和ABS料等。
4、双色塑料制品在注射成型时，为了使两种不同颜色的熔料在成型时能很好的在模具中熔接、保证注塑制品的成型质量，应采用较高的熔料温度、较高的模具温度、较高的注射压力和注射速率。
双色模具结构形式1、传统的双色注塑模具具有“凸模平移”和“凸模旋转”二种形式。
2、包胶模：两种塑料材料不一定在同一台注塑机上注塑，分两次成型；产品从一套模具中出模取出后，再放入另外一套模具中进行第二次注塑成型。
双色注塑工艺原理
双色注塑工艺原理
双色注塑工艺原理是指在同一模具上通过两个或多个不同颜色
的塑料料料，在同一注塑周期内注塑成型，从而制成具有两种或多种颜色的产品的一种注塑工艺。
该工艺的原理主要包括以下几个方面： 1. 模具设计方面：双色注塑模具是由2个或2个以上的注塑模
具组成的。
模具的结构、尺寸、定位等方面要考虑到双色注塑工艺的要求。
2. 注塑机方面：双色注塑机为二联机，该机具有两个注射装置
和两个移动板，操作方便，具有高效率和成品率。
3. 塑料材料方面：双色注塑产品材料一般选择两种不同颜色的
塑料料，但也可以选择相同颜色的，但添加不同的颜色剂。
4. 注塑工艺方面：注塑过程中先注射一种颜色的材料，待第一
种材料注塑完成后，再注射另一种颜色的材料，两种颜色的材料在模具中混合，并在一定的温度和压力下，形成双色注塑产品。
5. 模具的维护保养方面：双色注塑模具的维护保养十分重要，
模具在使用过程中需要定期清洗、涂油等操作，以确保模具的正常使用寿命和注塑产品的质量。
总之，双色注塑工艺原理是通过模具设计、注塑机、塑料材料、注塑工艺和模具的维护保养等多方面因素的综合作用，实现在同一注塑周期内制造出具有两种或多种颜色的产品。
该工艺广泛应用于汽车、家电、电子、医疗设备等领域。
- 1 -。
双色注塑知识点总结
双色注塑知识点总结1. 双色注塑的原理双色注塑技术是将两种不同颜色或材料的塑料精确注入到同一个模具中，并在一定的条件下进行熔融混合和结合，形成双色产品。
其原理包括以下几个关键步骤：（1）模具设计：双色注塑模具需要精确设计，以确保两种颜色或材料能够精确结合，形成完整的双色产品。
模具设计需要考虑材料的熔点、流动性、结合方式等因素，以确保双色产品的质量和精度。
（2）熔融混合：两种颜色或材料的塑料在熔融状态下被注入到同一个模具中，通过一定的压力和温度条件下进行熔融混合，使它们在接触面上完全结合。
（3）成型冷却：熔融混合后的塑料在模具中形成双色产品的外形，然后通过冷却系统进行快速冷却，以固化和成型双色产品。
（4）射出系统控制：双色注塑需要精确控制射出系统的压力、温度、流量等参数，以确保两种颜色或材料的塑料能够精确注入到模具中，并在熔融混合中进行有效结合。
（5）模具开合：模具在注塑成型后进行开合，取出成型好的双色产品，完成注塑成型工艺。
2. 双色注塑的优势双色注塑技术具有以下几个明显的优势，使其在行业应用中受到广泛关注和应用：（1）外观效果好：双色产品在外观上具有更加丰富变化的效果，能够满足消费者对于产品外观的多样化需求，提高产品的市场竞争力。
（2）生产效率高：双色注塑可以将两种颜色或材料的成型过程合并在一起，缩短生产周期，提高生产效率，降低生产成本。
（3）节约原材料：双色注塑可以将两种材料的成型过程合并在一起，减少生产过程中的中间存储和清洗，节约原材料和资源。
（4）产品一体化：双色注塑可以实现两种颜色或材料的精密结合，形成产品的一体化结构，提高产品的耐用性和稳定性。
3. 双色注塑的应用领域双色注塑技术在各个行业中都有着广泛的应用，主要包括以下几个方面：（1）汽车领域：汽车内饰件、外观件、灯具等部件需要具有多样化的外观效果，双色注塑技术可以满足汽车行业对于产品外观质感的需求。
（2）电子领域：手机壳、电脑外壳、家电外壳等产品需要具有精美的外观效果，双色注塑技术可以实现产品的多彩外观变化。
双色注塑全面讲解，看完你就明白了！
双色注塑全面讲解，看完你就明白了！双色注塑的起源双色注塑新技术起源于Arburg公司,它从1961年开始开发多色注塑机,其当时的目标就是要将双色制件的生产效率充分提高。
当时,主要的方法为插入再封装的技术。
此新技术在国内正处于研究和应用的热点,与单组分注塑有很大的区别,但由于进口设备的价格高昂、注塑工艺及模具结构复杂等原因,双色注塑工艺在我国并没有得到广泛的引进和应用,而一般是通过其他的替代工艺进行生产双组分或双色产品。
影响双色注塑工艺参数的影响顺序,对体积收缩率为熔体温度＞保压压力、注射速度＞模具温度,对缩痕指数为保压压力＞熔体温度＞注射速度＞模具温度。
双色膜注塑工艺所谓双色注射成形就是使用2 个或2 个以上注射系统的注射机,将不同品种、不同色泽的塑料同时或先后注射入模具的成形方法。
分别有双色多模的清色注塑成形、双色单模的清色注塑成形、双色单模的混色注塑成形。
双色注射成形机与普通注射机不同,它除了有2个注射系统外,还需要能使模具动模(多模- 转盘式) 或型腔部位(单模- 转轴式) 实现旋转的机构。
双色模注塑原理: 双色模通常有两副模具，一半装在双色模注塑机的定模固定板上,也就是有注塑浇口的一侧,另一半装在动模回转板上,即模具顶出的一侧。
这两副模具的动模在一般情况下是完全一样的,而一次定模和二次定模不一样。
当第一种材料注塑完毕后,定、动模在注塑机拉力下被打开,一次动模带着一次产品旋转180°,此时动模不顶出,然后合模,进行第二种材料的注塑,保温冷却后,定、动模被打开,动模侧产品被顶出。
每个成形周期内都会有一模一次产品及一模二次产品产生。
双色注射剂结构示意图1-合模油缸；2-注射装置；3-料斗；4-固定模板；5-模具回旋板；6-动模板模具的设计对于塑料模设计来说收缩率是很重要的,它是模具设计的基础,关系到产品尺寸是否合格,不同材料的收缩率各不相同。
只有合适的收缩率才能保证产品注塑冷却后达到所要求的尺寸。
双色注塑模具成型简介
結束語
• 從多色射出成型、雙料共射出成型的特性與應用可以 從多色射出成型、 看出未來有逐步取代傳統射出成型製程的趨勢。 看出未來有逐步取代傳統射出成型製程的趨勢。革新 性射出成型技術不但提高了射出成型製程的精密度、 性射出成型技術不但提高了射出成型製程的精密度、 提供高難度製程技術， 提供高難度製程技術，亦開拓射出成型製程領域的範 正如本文所舉的例子， 圍。正如本文所舉的例子，說明以創新的射出設備與 製程，才足以應付愈來愈多樣化、高品質、 製程，才足以應付愈來愈多樣化、高品質、高附加價 值的產品需求， 值的產品需求，革新性射出成型製程技術應該技術提 升及投資的必要選擇。如此企業方能永續經營下去， 升及投資的必要選擇。如此企業方能永續經營下去， 希望有助於集團技術之交流與提昇， 希望有助於集團技術之交流與提昇，保持技術領先的 地位與優勢。 地位與優勢。
Compal Confidential
目錄
一.雙射產品簡介 二.雙射成型原理 三.雙射成型機介紹 四.雙射成型模具設計 五.成型條件及操作事項 六.雙料共射射出成型簡介
Compal Confidential
雙射產品簡介
• 雙射成型產品主要為滿足產品結構與外觀的需要. 雙射成型產品主要為滿足產品結構與外觀的需要. • 成型種類:1.雙射成型 2.混色成型. 成型種類:1. :1.雙射成型 2.混色成型 混色成型. • 產品特點: 產品特點: 1.產品精度高 品質穩定. 產品精度高, 1.產品精度高,品質穩定. 2.結構強度好 耐久性佳. 結構強度好, 2.結構強度好,耐久性佳. 3.配合間隙小 良好外觀. 配合間隙小, 3.配合間隙小,良好外觀. 4.實現降低成本與作為复合部品提升附加價值 實現降低成本與作為复合部品提升附加價值. 4.實現降低成本與作為复合部品提升附加價值.
双色注塑原理
双色注塑原理双色注塑是一种将两种不同颜色或材质的塑料注射成型的工艺。
它通常用于生产具有多种颜色或材质的产品，如汽车零部件、家用电器配件、日常用品等。
双色注塑工艺的原理是通过在同一模具上进行两次注射，将两种不同颜色或材质的塑料分别注入模具的不同部位，最终形成一体化的双色产品。
首先，双色注塑需要使用一台双色注塑机。
这种机器通常由两个或多个注射装置组成，每个注射装置可以分别加热和注射不同颜色或材质的塑料。
在注射过程中，首先将第一种颜色或材质的塑料加热至熔融状态，然后注射进模具的相应部位。
接着，将第二种颜色或材质的塑料加热至熔融状态，再次注射进模具的另一部位。
通过这样的连续注射，两种塑料会在模具中相遇并融合在一起，最终形成双色产品。
双色注塑的原理在于控制两种塑料的注射时间、压力和温度。
首先，需要精确控制两种塑料的注射时间，确保它们在正确的时间段内注射进模具。
其次，需要调节两种塑料的注射压力，以确保它们能够充分填充模具，并且在相遇时能够顺利融合。
最后，需要控制两种塑料的注射温度，以确保它们在熔融状态下具有良好的流动性和粘合性。
双色注塑的原理还涉及到模具设计和工艺参数的优化。
在模具设计上，需要考虑两种塑料的注射位置、流道设计、冷却系统等因素，以确保两种塑料能够准确地相遇和融合。
在工艺参数的优化上，需要通过实验和数据分析，确定最佳的注射时间、压力和温度，以实现双色产品的高质量生产。
总的来说，双色注塑是一种复杂的塑料加工工艺，它需要精密的设备、精准的控制和优化的工艺参数。
只有在这些条件下，才能够实现双色产品的高效生产和优质成型。
希望本文对双色注塑原理有所帮助，谢谢阅读。
注塑成型-双色注塑介绍
何谓双色注塑成型，如何进行成型？所谓双色注塑成型，是指将两种不同色泽的塑料注入同一模具的成型方法。
它能使塑件出现两种不同的颜色，并能使塑件呈现有规则的图案或无规则的云纹状花色，以提高塑件的实用性和美观性。
(1)双混色注塑成型图1所示为双混色注塑成型原理。
它有两个料筒，每个料筒的结构和使用均与普通注塑成型料筒相同。
每个料筒都有各自的通道与喷嘴相通，在喷嘴通路中还装有启闭阀2,4。
成型时，熔料在料筒中被塑化好后，由启闭阀2、4控制熔料进入喷嘴的先后顺序和排出料的比例，然后由喷嘴处注射入模腔。
便可得到各种混色效果不同的塑料制品。
图1:双混色注塑成型原理1—喷嘴 2—启闭阀3—料筒 4—启闭阀 5—料筒(2)双花纹注塑成型原理所示为双花纹注塑成型原理图。
它也有两个料筒1和5，其喷嘴结构有些特殊，它除了有通常喷嘴的功能外，还能由安装在后部的齿轮3带动旋转。
成型时，料筒1、5中分别塑化不同色彩的熔料，而齿轮3带动回转轴4回转，使不同色彩的熔料交替进入模腔，从而得到由中心向四周辐射形式的不同颜色和花纹的塑料制品。
图2：双花纹注塑成型原理1一料筒2—喷嘴3—齿轮 4一回转轴5—料筒(3) 双色注塑成型的注意事项由于双色注塑成型是由两个料筒中的混合在一起成型的，因此，这来自于两个料筒中的熔料必须有良好的结合强度，为保证有较好的结合强度，应当尽量使用不同颜色的同种塑料。
若使用不同品种塑料进行双色注塑时，则必须先进行结合性能试验，确认结合合格后才能投产，否则，结合强度不好的两种塑料混合在一起，易使塑件出现裂纹等缺陷。
双色模具双色模具：两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。
一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。
双色模具目前市场上日益盛行,于这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂,但造价昂贵,技术要求高.1.母模的两个形状是不同的，分别成型1种产品，而公模的两个形状完全一样。
双色模具的设计及注塑成型
双色模具的设计及注塑成型双色模具的设计及注塑成型双色模具是指两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。
一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。
双色模具目前市场上日益盛行，这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，但对设计及注塑成型的要求高。
1.双色模设计的基本原则：(1)硬胶做1次，软胶做2次;(2)透明做1次，非透明做2次;(3)成型温度高的塑料做1次，成型温度低的做2次;上述是做双色模的基本原则，否则模具会白做;另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶。
2.模胚导柱导套必须上下左右对称，前后模对称。
3.后模要旋转180度，前模不动。
4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。
5.两个独立的顶出系统，顶棍也是两个。
后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。
6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。
7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。
8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。
注意国产双色注塑机大部分注塑炮嘴不可调。
9.注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。
10.运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。
11.第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。
12.出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。
13.分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的;前模分型面要取单个产品的即可，不可取合并后的产品分型面。
双色模具的工作原理
双色模具的工作原理
双色注塑模具是注塑机在注塑过程中，利用一个模具在同一时间内将二种或两种以上不同颜色或不同材质的熔融物注射成型的一种模具。
它一般用于制作汽车灯具、日常用品等，也可用于制作彩色玩具，具有特殊的美观效果。
其工作原理如下：
1. 模具：双色模具是由两个或多个模具组成，每个模具分别制作不同的颜色或材料。
注塑机驱动模具合拢，形成一个装载熔融原料的射出腔。
2. 内融合：射出腔中注入第一种颜色或材料的熔融原料后，模具开始工作。
一部分的原料在模具终点处停留，形成第一个组件，在模具中完成第一次射出过程。
此时模具开始旋转或移动，内部开启，切换至第二个射出腔。
3. 外融合：完成第一次射出后，第二个射出腔开始注入第二个原料或颜色。
注塑机在模具的运动驱动下，原料开始在模具中运动，被第一个组件完全包围。
此时两个原料开始熔融、融合，并最终形成一个整体。
4. 冷却：注入的原料在模具中凝固并冷却，以允许这些部件从模具中取出。
完成这个任务后，模具重新开启并将制件释放。
双色注塑模具的工作原理主要是实现在一个射出周期内同时制造两个不同颜色或不同材料的制品，最终形成一个完美的二色或多色制品。
该模具结构复杂，相
关设备精细，环节繁琐，需要高度的专业技巧和良好的加工能力。
但是在生产过程中，它可以减少制品的生产成本和时间，提高生产工艺水平，扩展生产范围，大大提高产品质量和竞争力。
双色注塑工艺(3篇)
第1篇一、双色注塑工艺的定义双色注塑工艺是指在一次注塑过程中，将两种不同颜色的塑料材料同时注入模具中，经过一定的加工处理，使两种材料在模具内部分层或混合，最终得到具有双色效果的产品。
这种工艺广泛应用于汽车、电子、家电、玩具等领域。
二、双色注塑工艺的原理双色注塑工艺的原理是基于热塑性塑料的熔融、流动和凝固过程。
具体来说，以下是双色注塑工艺的原理：1. 模具设计：双色注塑模具通常由两个部分组成，即动模和定模。
在模具的设计中，需要预留出两种材料的注入通道，以及分离和混合的空间。
2. 材料准备：根据产品需求，选择合适的两种塑料材料。
通常，这两种材料在熔融状态下具有良好的相容性。
3. 注塑过程：首先，将两种材料分别预热至熔融状态，然后通过注射系统同时注入模具中。
在模具内，两种材料在一定的压力和温度下流动，最终在分离面处形成双色效果。
4. 冷却和脱模：注塑完成后，模具内的双色产品在冷却系统中冷却固化，待产品达到一定的强度后，进行脱模。
5. 后处理：脱模后的双色产品可能存在一些缺陷，如表面不光滑、尺寸偏差等。
因此，需要进行后处理，如打磨、抛光、修整等。
三、双色注塑工艺的流程1. 模具设计：根据产品需求，设计合适的双色注塑模具。
2. 材料选择：选择合适的两种塑料材料。
3. 模具制作：根据模具设计，制作出符合要求的双色注塑模具。
4. 设备调试：对注塑设备进行调试，确保设备运行稳定。
5. 注塑生产：按照工艺要求，进行双色注塑生产。
6. 后处理：对产品进行后处理，确保产品质量。
四、双色注塑工艺的应用领域1. 汽车行业：汽车零部件、内饰件等。
2. 电子行业：手机、电脑、电视等电子产品的外壳。
3. 家电行业：冰箱、洗衣机、空调等家电产品的外壳。
4. 玩具行业：玩具、模型等。
5. 医疗器械：医疗器械的外壳等。
五、双色注塑工艺的注意事项1. 模具设计：双色注塑模具的设计要合理，确保两种材料在模具内部分层或混合均匀。
2. 材料选择：选择具有良好相容性的两种塑料材料，确保双色效果。
双色注塑工艺简介
双色注塑工艺简介双色注塑工艺呀，那可真是个超级有趣又超实用的玩意儿呢。
双色注塑，简单来说，就是在同一个注塑模具里，把两种不同颜色或者不同材质的塑料给融合到一起。
这就像是一场奇妙的塑料大融合派对。
你想啊，普通的注塑就一种颜色一种材质，多单调呀。
双色注塑就不一样啦，它能让产品一下子变得丰富多彩起来。
比如说，我们常见的一些塑料牙刷。
它的手柄部分可能是一种颜色，而上面软软的刷毛部分呢，其实也是通过双色注塑和手柄连在一起的。
这样做出来的牙刷，不仅好看，而且还很结实呢。
因为两种材料结合得特别紧密，就像两个好伙伴紧紧抱在一起。
再看看那些漂亮的手机壳。
有的手机壳上面有特别酷炫的图案或者是有软胶和硬壳的结合部分，这大多就是双色注塑的功劳。
通过这种工艺，可以做出那种有着渐变颜色的手机壳，从浅蓝慢慢过渡到深蓝，就像大海的颜色一样迷人。
或者是做出那种有着柔软的边边，拿在手里特别舒服，同时又有坚硬的背板来保护手机的壳子。
这个工艺做起来其实也不简单呢。
它需要特别精密的模具。
这个模具就像是一个超级复杂又超级厉害的小世界。
里面的每个小部件都得安排得妥妥当当的，这样才能保证两种塑料在注塑的时候不会互相捣乱。
而且，注塑的温度、压力之类的参数也得调好。
就像做菜一样，火候和调料的量都得恰到好处，不然做出来的产品就会有问题。
双色注塑工艺在现代制造业里可是个大红人呢。
因为大家都越来越追求产品的外观漂亮和功能实用啦。
有了双色注塑，产品就可以在外观上更吸引人，功能上也能更多样化。
它就像是一个魔法，能把平平无奇的塑料变成让人眼前一亮的精美物件。
无论是我们日常生活中的小玩意儿，还是那些高科技产品的外壳之类的，双色注塑都在默默地发挥着它的魅力呢。
它让我们的生活变得更加多姿多彩，充满了各种有趣的小惊喜。
双色注塑工艺及模具结构介绍PPT课件
P20
雙色模具設計要點
Gate 位置的選擇
因為一次產品的阻流，二次gate的位置要利於二次料的填充， 比方開關按鍵最正确gate位置如下圖。
最正确Gate位置
不推薦Gate位置
P21
雙色模具設計要點
預壓
雙色模具中，通常需要二次母模壓一次產品封膠。一般來說， 預壓的高度理論值為，寬度不小於。
P23
P23
雙色模具根本結構
一般結構：要求公模面形狀完全一樣,一二次母模面不一樣,一次成型後 公模旋轉180度成型二次,大局部模具屬於這種機構.
P24
2nd: TPU
普通正面開模〔例： 09TK085DK〕
1st: PC/ABS
Part
P25
P25
普通正面開模
圖示產品為二次料TPU完全覆蓋在一次料 PC/ABS之上，故模具局部僅僅只是需要變換 母模局部。模具正開，分體模與連體模結構均 適合，但兩種原料之間的溫差比較大。模溫實 際難有效掌控。為調毛邊，變形等成型缺點時。 做分體模會更合適。
P18
雙色模具設計要點
一二次料的分割
兩側一次料做擋膠防止二次料 先填產品側面造成頂面包風
二次GATE位置
P19
雙色模具設計要點
Gate 的選擇
一次gate優先選擇潛澆口或點澆口，以保証產品與流道可以 自動切斷。二次澆口以不影響產品外觀為前提，常用一次靠破， 二次潛膠。
一次靠 破方便 二次潛 膠
二次潛 膠
雙色模具結構簡介
• 雙色產品簡介 • 雙色機台介紹 • 雙色成型原理 • 雙色模具設計要點 • 模座形式 • 普通正面開模 • 普通反面開模 • 局部雙色 ---翹翹板〔曲軸式〕 • 局部雙色---跳中板外core • 局部雙色---跳中板內core • 機械手埋入結構
