路基排水设施简介教案
《路基排水》课件
目
CONTENCT
录
• 路基排水概述 • 路基排水设施 • 路基排水设计 • 路基排水施工 • 路基排水维护与管理
01
路基排水概述
定义与重要性
定义
路基排水是将地面水排除至路基之外，防止水对路基的侵蚀和损 害，保持路基稳定性的过程。
重要性
路基排水对于保障道路安全、延长道路使用寿命具有重要意义， 是道路建设和养护的重要环节。
05
路基排水维护与管理
维护方法
01
02
03
04
定期检查
对路基排水设施进行定期检查 ，确保设施完好无损，无堵塞
、破损等现象。
清理疏通
定期清理疏通排水设施，清除 杂物、淤泥等，保持排水通畅
。
维修保养
对损坏的设施及时进行维修保 养，保证其正常运转。
监测预警
建立监测系统，实时监测路基 排水情况，发现异常及时预警
整体规划
综合考虑路基、桥梁、涵洞等 设施的排水需求，形成完整的 排水体系。
经济实用
在满足排水要求的前提下，尽 量降低工程成本和日常维护费 用。
环保节能
合理利用水资源，减少对环境 的负面影响，符合可持续发展 要求。
02
路基排水设施
边沟
80%
定义
边沟是指设置在路基边缘的排水 沟，主要用于汇集和排除路基范 围内的地表水。
02
现场勘查
对路基排水区域进行实地勘查，了解地形、地貌、水 文地质等情况。
03
确定排水方案
根据收集的资料和现场勘查结果，确定合适的排水方 案，包括排水沟、渗沟、暗管等。
04
计算设计参数
根据排水方案，计算相关的设计参数，如排水沟的尺 寸、流量等。
公路排水设施
设计不合理
由于泥沙、垃圾等杂物的堆积，导致 排水管道、沟渠等堵塞，无法正常排 水。
部分排水设施设计不符合实际地形、 降雨量等条件，导致排水不畅或水浸 等问题。
设施老化破损
长时间使用或自然因素导致设施老化 ，出现裂缝、破损等问题，影响排水 效果。
问题原因分析
维护管理不到位
缺乏定期清理和维护，导致杂物 堆积、设施破损等问题得不到及
泄水槽
在路肩或边坡上设置的横 向排水设施，用于将水流 引导至路基以外的区域。
路基排水设施
边沟
沿路基两侧设置的纵向排 水沟，用于收集路面和路 基的雨水。
截水沟
在路堑边坡上方或路堤坡 脚外设置的排水沟，用于 拦截并排除路基上方的地 表水。
排水沟
将边沟、截水沟等排水设 施中的水引至路基以外的 区域。
桥梁与涵洞排水设施
时解决。
自然因素
极端天气、地质条件等自然因素 会对排水设施造成损坏，如暴雨
冲刷、地震等。
人为因素
部分人为因素如施工破坏、乱扔 垃圾等也会对排水设施造成损坏
或堵塞。
解决方案与建议
加强维护管理
定期清理排水设施，保持其畅通；对老化破损的设施进行及时维修或 更换。
合理设计
根据当地地形、降雨量等条件，合理设计排水设施，确保其排水效果 。
植被控制
定期修剪排水设施周围的植被，防止其过度生长 影响排水效果。
紧急处理
在暴雨等极端天气条件下，加强对排水设施的巡 视，及时处理堵塞、积水等问题。
定期检查与评估
设施检查
定期对排水设施进行全面检查，包括结构完整性、功能性等方面 。
水流监测
通过安装水流监测设备，实时监测排水设施的水流情况，以便及时 发现潜在问题。

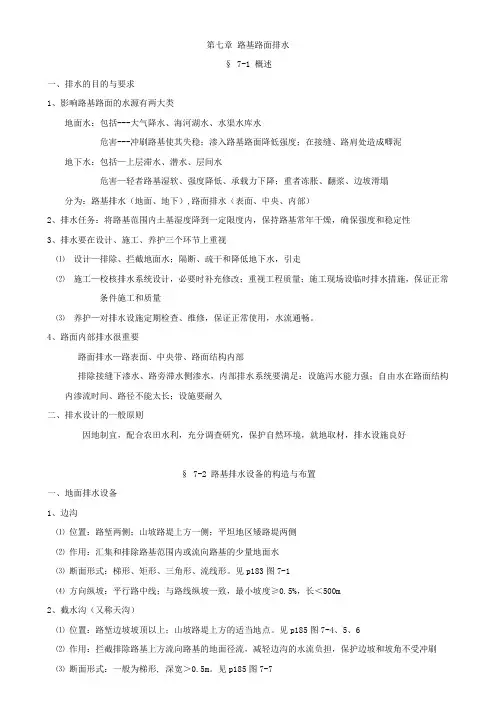

路基路面教案(7章路基路面排水设计)
第七章路基路面排水§ 7-1 概述一、排水的目的与要求1、影响路基路面的水源有两大类地面水：包括---大气降水、海河湖水、水渠水库水危害---冲刷路基使其失稳；渗入路基路面降低强度；在接缝、路肩处造成唧泥地下水：包括—上层滞水、潜水、层间水危害—轻者路基湿软、强度降低、承载力下降；重者冻胀、翻浆、边坡滑塌分为：路基排水（地面、地下）,路面排水（表面、中央、内部）2、排水任务：将路基范围内土基湿度降到一定限度内，保持路基常年干燥，确保强度和稳定性3、排水要在设计、施工、养护三个环节上重视⑴设计—排除、拦截地面水；隔断、疏干和降低地下水，引走⑵施工—校核排水系统设计，必要时补充修改；重视工程质量；施工现场设临时排水措施，保证正常条件施工和质量⑶养护—对排水设施定期检查、维修，保证正常使用，水流通畅。
4、路面内部排水很重要路面排水—路表面、中央带、路面结构内部排除接缝下渗水、路旁滞水侧渗水，内部排水系统要满足：设施泻水能力强；自由水在路面结构内渗流时间、路径不能太长；设施要耐久二、排水设计的一般原则因地制宜，配合农田水利，充分调查研究，保护自然环境，就地取材，排水设施良好§ 7-2 路基排水设备的构造与布置一、地面排水设备1、边沟⑴位置：路堑两侧；山坡路堤上方一侧；平坦地区矮路堤两侧⑵作用：汇集和排除路基范围内或流向路基的少量地面水⑶断面形式：梯形、矩形、三角形、流线形。
见p183图7-1⑷方向纵坡：平行路中线；与路线纵坡一致，最小坡度≥0.5%，长＜500m2、截水沟（又称天沟）⑴位置：路堑边坡坡顶以上；山坡路堤上方的适当地点。
见p185图7-4、5、6⑵作用：拦截排除路基上方流向路基的地面径流，减轻边沟的水流负担，保护边坡和坡角不受冲刷⑶断面形式：一般为梯形, 深宽＞0.5m。
见p185图7-7⑷方向纵坡：尽量与绝大多数地面水流方向垂直；3%≥纵坡≥0.5%，否则加固；长200～500m3、排水沟⑴位置：根据需要、结合地形而定；距路基坡脚≥2m，长度≤500m；转弯时的半径R≥10-20m；最好与原水道成锐角相交，见p186图7-8⑵作用：引水，将路基范围内各种水源引到桥涵或指定地点⑶横断面：一般用梯形，尺寸经水力计算确定⑷纵坡：0.3%～3.0%之间；太大冲刷，太小淤积；4、跌水与急流槽⑴用于陡坡地段，沟底纵坡达45º；冲刷大，要求结构稳固耐久，须加固⑵单级跌水：排水沟渠连接处，需消能或改变水流方向时采用，见p183图7-3，p187图7-10多级跌水：较长陡坡段沟渠，需减缓流速、消能时采用。
路基路面工程(第2版)教学课件5第五章 路基排水
横断面：不需进行水文水力计算，选用标准横断面形式。有梯形、 矩形、三角形与流线形等。
边沟可采用浆砌片石、混凝土预制块等作防护。
5.2 路基地表排水设施设计
《路基路面工程》
5.2 路基地表排水设施设计
5.2 路基地表排水设施设计
《路基路面工程》
三、排水沟
用于引水，将边沟、截水沟、取（弃）土场和路基附近低洼处汇 集的水引向路基以外时，应设置排水沟。
排水沟断面形式一般为梯形，沟底纵坡不宜小于 0.3%，与其它排 水设施的连接应顺畅。易受水流冲刷的排水沟应采取防护、加固措施。
排水沟的位置可根据需要并结合当地地形条件而定，离路基尽可 能远些。
重点路段要考虑路基排水与桥涵布置相结合，地表排水与地下排水相 结合，各种沟渠的平面布置与竖向布置相结合。特别对于水文地质和工程 地质条件复杂或者已产生严重路基病害的路段，排水设施的布设还应与路 基防护加固工程相结合，进行特殊设计。
《路基路面工程》
5.1 路基排水系统及其布设原则
（3） 排水系统的布设不应产生与工农业生产、人民生活用水之间的矛盾。 各种沟渠的设置与连接尽量不占或少占农田，注意与农田水利的配合。 （4） 路基排水要注意环境保护，尽量不破坏天然水系，不轻易合并自然 沟溪和改变水流性质，防止沿线水土流失和路基水毁。重点路段和土质松 软、纵坡较陡路段的排水沟渠，应采取必要的防护与加固措施。
路基排水工程应考虑排水设施与自然环境的协调，实现排水功能和路 域景观的统一。 （5） 路基排水系统的布设与设施设计应根据道路的等级、当地的水文和 水文地质条件，以防为主，防排结合，尽量选择有利地质条件布设各类沟 渠，减少排水设施的防护与加固工程。
高速铁路路基施工与维护-任务5.1路基排水设备施工
1 路基地面排水设备类型 2 地面排水设备的养护 3 地下排水设备的类型及要求 4 地下排水设备的养护
路基排水设备
案例引入
路基塌陷
4
路基排水设备
案例引入
路基塌陷
5
路基排水设备
案例引入
水对土体的软化和冲蚀作用，是影响路基坚固和稳定的主要因素之一。路基的各种病害， 如翻浆冒泥、下沉挤出、冻害、边坡坍塌、滑坡、陷穴、岩溶等，其发生和发展或多或少与地 面水、地下水的活动有关。
集水渗井与渗管示意图（单位cm）
26
1 路基地面排水设备类型 2 地面排水设备的养护 3 地下排水设备的类型及要求 4 地下排水设备的养护
地下排水设备
四、地下排水设备的养护
（1）各种地下排水设备的出水口处，应特别注意除草、清淤和填平坑洼等工作，寒冷地区 尚应保持其保温设施的良好状态。
（2）与地下排水设备有关的地面设备及地面均应有计划地进行维修。如有断裂、下沉、破 损等现象，可能造成地面水流入地下排水设备或损坏地下排水设备时，应予以紧急处理。
6
路基排水设备
路基排水设备作用
为保证路基的坚固和稳定，首要任务是做好路基排水工作。路基排水的任务是把路基工作 区内的土基含水量降到工程容许范围内以保证路基稳定的工作状态。
路基排水设备是指为保证路基稳定而采取的汇集、拦截、排除地表或地下水的设施。 包括路基地面排水设备和路基地下排水设备。
7
路基地面排水设备
1.明沟与槽沟是敞开的地下排水设备，用于拦截、引排埋藏不深的地下水(一般为2 m以内 的潜水和上层滞水)，并可兼排地表水，常用的断面参见下图。
20
地下排水设备
三、地下排水设备的类型及要求
2.边坡渗沟是为疏干潮湿边坡及引排边坡上局部露出的上层滞水和泉水而修建的排水设备， 同时可起支撑边坡的作用。其结构形状、断面形式如图所示。

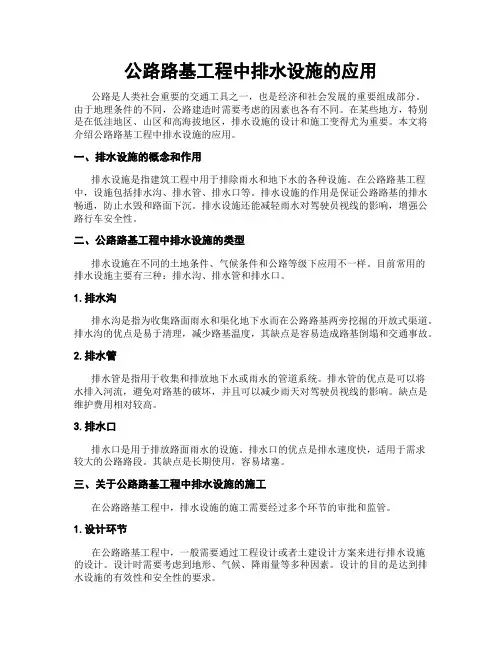

公路路基工程中排水设施的应用
公路路基工程中排水设施的应用公路是人类社会重要的交通工具之一，也是经济和社会发展的重要组成部分。
由于地理条件的不同，公路建造时需要考虑的因素也各有不同。
在某些地方，特别是在低洼地区、山区和高海拔地区，排水设施的设计和施工变得尤为重要。
本文将介绍公路路基工程中排水设施的应用。
一、排水设施的概念和作用排水设施是指建筑工程中用于排除雨水和地下水的各种设施。
在公路路基工程中，设施包括排水沟、排水管、排水口等。
排水设施的作用是保证公路路基的排水畅通，防止水毁和路面下沉。
排水设施还能减轻雨水对驾驶员视线的影响，增强公路行车安全性。
二、公路路基工程中排水设施的类型排水设施在不同的土地条件、气候条件和公路等级下应用不一样。
目前常用的排水设施主要有三种：排水沟、排水管和排水口。
1.排水沟排水沟是指为收集路面雨水和渠化地下水而在公路路基两旁挖掘的开放式渠道。
排水沟的优点是易于清理，减少路基温度，其缺点是容易造成路基倒塌和交通事故。
2.排水管排水管是指用于收集和排放地下水或雨水的管道系统。
排水管的优点是可以将水排入河流，避免对路基的破坏，并且可以减少雨天对驾驶员视线的影响。
缺点是维护费用相对较高。
3.排水口排水口是用于排放路面雨水的设施。
排水口的优点是排水速度快，适用于需求较大的公路路段。
其缺点是长期使用，容易堵塞。
三、关于公路路基工程中排水设施的施工在公路路基工程中，排水设施的施工需要经过多个环节的审批和监管。
1.设计环节在公路路基工程中，一般需要通过工程设计或者土建设计方案来进行排水设施的设计。
设计时需要考虑到地形、气候、降雨量等多种因素。
设计的目的是达到排水设施的有效性和安全性的要求。
2.施工环节排水设施的施工包括挖掘、填充、安装管、安装排水口等多个步骤。
施工时需要遵守国家相关规定，严格控制施工质量，防止在施工过程中发生意外事故。
3.验收环节排水设施的验收是确保排水设施完好无损、符合设计规范的关键步骤。
公路登记可能需要进行相关部门的验收，并填写相关表格和报告。
路基路面排水设施
路基路面排水设施路基地面排水设置包括：边沟，截水沟，排水沟，跌水与急流槽，拦水缘石，蒸发池。
挖方地段和填土高度小于边沟深度的填方地段均应设置边沟，截水沟的位置。
在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。
熟悉路基地面排水设置与施工要求一、边沟(一)设置挖方地段和回填高度大于边沟深度的填方地段均应当设置边沟。
路堤靠山一侧的坡脚应当设置不漏水的边沟。
为了防止边沟漫溢或冲刷，在平原区和重丘山岭区，边沟应分段设置出水口，多雨地区梯形边沟每段长度不宜超过m，三角形边沟不宜超过m。
(二)施工建议平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深，其增加值等于超高值。
边沟的修整：土质地段当沟底纵坡大于3％时应实行修整措施；使用干活砖片石对边沟展开铺成时，高文瑞以有平坦面的片石，各砌缝必须用小石子嵌紧；使用浆砖片石铺成时，砌缝砂浆应当细腻，沟身不漏水；若沟底使用抹面时，抹面应当平坦压光。
二、截水沟(一)设置截水沟的位置。
在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。
如系一般土质至少应离开5m，对黄土地区不应小于lm并应进行防渗加固。
截水沟挖出的土，可在路堑与截水沟之间修成土台并夯实，台顶应筑成2％倾向截水沟的横坡。
路基上方有弃土堆时，截水沟应当返回弃土堆脚1～5m，弃土堆坡脚返回路基挖方坡顶不应当大于lm，弃土堆顶部应设2％女性主义截水沟的横坡。
山坡上路堤的截水沟离开路堤坡脚至少2．om，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2％的护坡道或土台，使路堤内侧地面水流人截水沟排出。
(二)施工建议截水沟长度超过m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或急流槽。
截水沟的出水口必须与其他排水设施平／顷衔接。
路基排水设施ppt课件
精品课件
4
路基排水设备的构造与布置
地面排水设备
挖方路段截水沟：
精品课件
5
路基排水设备的构造与布置
地面排水设备
填方路段 截水沟：
精品课件
6
路基排水设备的构造与布置
地面排水设备
精品课件
7
路基排水设备的构造与布置
精品课件
8
路基排水设备的构造与布置
地面排水设备
排水沟(drainage ditch)
精品课件
17
路基排水设备的构造与布置
地下排水设备
两侧边沟
下设盲沟，
用以降低地
下水位，防
止毛细水上
升至路基工
作区，造成
冻胀或翻浆。 设在路基挖方与填
方交界处的横向盲沟，
用于拦截和排除路堑
下面层间水或小股泉
水，保持路堤填土不
受水害。
精品课件
18
路基排水设备的构造与布置
. 地下排水设备
渗沟(bland drain)
➢作用特点：采 用渗透方式将地 下水汇集沟内， 并通过沟底通道 将水排至指定地 点。其作用是降 低地下水位或拦 截地下水。
盲沟式
精品课件
渗洞式
渗水隧洞式
19
实例图片展示
边沟的布置位置
精品课件
20
将水流排精品入课件就近的河流中
21
将水流排入沟渠中
精品课件
22
排水沟渠的加固
精品课件
23
将水流排入就 近的沟渠中
路基排水设施
精品课件
1
路基路面排水设施
Drainage Design about Subgrade and Pavement
铁路路基排水及防护结构施工—路基排水设施施工
一、路基地面排水设备施工
④对软弱土、膨胀土和冻胀量大的地基，可采用换填土法 处理。换填砂砾石时，压实度不应小于93%；换填土料时，也 不应小于93%。
⑤膜料、沥青混凝土防渗加固水沟，必要时，应在水沟基 槽土中加入灭草剂进行灭草处理，并回填、夯实、修整成型。
⑥水沟在防渗加固前应对开挖的土沟进行验收，验收合格 并做好临时性排洪、排水设施，防止雨水和施工用水流入开挖 的土沟后，才能进行水沟的防渗加固。
铁路路基工程施工
路基排水设施的作用和分类
一、路基排水概述
设置路基排水系统的目的和作用是拦截路基上方的地面 水和地下水，迅速汇集基身内的地面水和地下水，并把它 们导入顺畅的排水通道，并通过桥涵将其宣泄到路基下方 。路基排水根据排水设备的不同作用可分为地面排水和地 下排水两大类。
一、路基排水概述
路基上方、基身和下方，为完成各自的排水任务，需要 采用不同的排水设备，而要完成整个路基的排水任务，就 必须把各种排水设备组成一个排水系统。
三、路基地下排水设备的类型及技术标准
6.渗水隧洞 渗水隧洞用以截排或引排埋藏较深的地下水，或与立式
渗井(渗管)群配合使用，以排除具有多层含水层的复杂地 层中的地下水。渗水隧洞的断面形式可分为直墙式和曲墙 式。直墙式适用于裂隙岩层、破碎岩层及较密实的碎石类 土层。曲墙式适用于松散的碎石类土层或有少量卵石、碎 石的黏性土层。
，用于截排堑顶上方流向路堑的地表水。天沟距堑顶边缘 的距离不宜过大，否则未被截住的地表水较多，对边坡稳 定不利；但也不宜过小，否则有因渗漏而影响稳定的危险 。一般情况下不宜小于5m。当土质良好、堑坡不高或沟 内铺砌时，不应小于2 m。
二、路基地面排水设备的类型
如有遇水易于溶蚀和形成陷穴特性的土质，天沟距堑 顶边缘的距离一般不应小于10 m，并进行铺砌加固。若 堑顶有弃土堆，天沟一般应设在弃土堆上坡方向以外1~5 m。
义务路基排水装备施工PPT学习教案
水沟底纵坡较大时的地面排水设施
偶
屉
装
进
车
虚
我
亥
福
岗
第8页/共25页
钩 寞 婿 蛮 橱 缩 臃 搁
舶
脓
箩
岿
蔚
苍
幸
实
禄
攘
卧
支
唐
驯
任
务
3
.
1
路
基
排
水
设
备
施
工
任
务
3
.
1
路
基
排
水
设
备
施
工
(六)一跌、水路、基缓地流面排水设备类型 井和急流槽 跌水：主槽底部呈台阶状的急流槽，构造可有单级和多级
两类，每级高差为0.2～2.0m，利用台阶跌水消能。一般应作铺 砌防护。
三、地下排水设备的类型及要求
（三）支撑渗沟
支撑渗沟是用来支撑可能滑动不稳 定土体 或山坡 ，并排 除在滑 动面( 滑动带) 附近的 地下水 和疏干 潮湿土 体的一 种地下 排水设 备，如 图所示 。
辨
支撑渗沟示意图
淀
佰
截
题
王
力
沃
耕
垛
第18页/共25页
滴 签 蕴 耍 话 冕 引 伎
竣
盏
无
达
填
镐
粉
瘁
芒
缓流井：沟底纵坡较陡的水沟，可设计成两段坡度较缓的 水沟用缓流井连接起来。两端水沟的落水高差最大可达１５ｍ。
急流槽：用片石、混凝土材料筑成的，衔接两段高程较大 的排水设施。主槽纵坡大，水流急。出口设有消力池、消能槛 等消能装置。沟底纵坡可达1：2。
