halcon机器视觉试验平台设计方案与研究报告

合集下载

Halcon机器视觉实验指导书

Halcon机器视觉实验指导书

机器视觉软件HALCON实验指导书目录实验1 HALCON 概述,应用范例实验2 HDevelop介绍,操作编程范例实验3 HALCON编程接口,高级语言编程实验4 HALCON数据结构,采集硬件接口实验5 HALCON采集硬件配置,图像采集实验6 HALCON二维测量,配准测量与识别定位实验7 HALCON一维测量,尺寸测量实验8 HALCON三维测量,3D重建测量实验1 HALCON 概述,应用范例实验2 HDevelop介绍,操作编程范例1 邮票分割文件名: stamps.dev第一个例子进行文件分析任务。

图5.1展示了部分邮票目录页。

它描述了两种不同的邮票:以图形描述为主和以文字描述为主。

为了使用这个例子,必须把文字描述转化为计算机所能理解的形式。

你可能使用OCR编程方式,你很快发现由于邮票的图形描述会导致大多数的可使用模块产生错误。

于是另一项任务必须要进行预处理:对所有的邮票进行转化(例如,把邮票转化为灰色有价值的纸),这样就可以使用OCR处理邮票的剩余部分了。

当创造一个应用程序来解决这种问题,对要处理的对象进行特征提取是非常有帮助的。

这个任务可以为新手提供解决的这类问题一些的经验。

●一般而言,特征提取有如下步骤:邮票比纸要黑。

●邮票包含图像的部分不重叠。

●邮票具有最大最小尺寸。

●邮票是长方形的。

图 5.1: Mi c he l图表的部分页.如果直接使用属性清单而非编程,任务会变得很简单。

可惜由于语言的含糊,这是不可能的。

所以你需要建构具有精确的语法和语义的语言,尽可能接近非正式的描述。

使用HDevelop语法,一个通常的程序看起来如下:dev_close_window ()read_image (Catalog, ’swiss1.tiff’)get_image_pointer1 (Catalog, Pointer, Type, Width, Height)dev_open_window (0, 0,Width/2, Height/2, ’black’, WindowID)dev_set_part (0, 0,Height-1, Width-1)dev_set_draw (’fill’)threshold (Catalog, Dark, 0, 110)dev_set_colored (6)connection (Dark, ConnectedRegions) fi l l_u p(ConnectedRegions, RegionFillUp) select_shape(RegionFillUp, StampCandidates, ’area’,’and’, 10000, 200000)select_shape (StampCandidates,Stamps, ’compactness’, ’and’, 1, 1.5)smallest_rectangle1 (Stamps, Row1, Column1, Row2, Column2)dev_display (Catalog)dev_set_draw (’margin’)dev_set_line_width (3)disp_rectangle1 (WindowID, Row1, Column1, Row2, Column2)由于一些为止的操作符合不熟悉的语法,这个程序咋看起来会很晦涩。

HALCON 17.12主要新功能研究

HALCON 17.12主要新功能研究

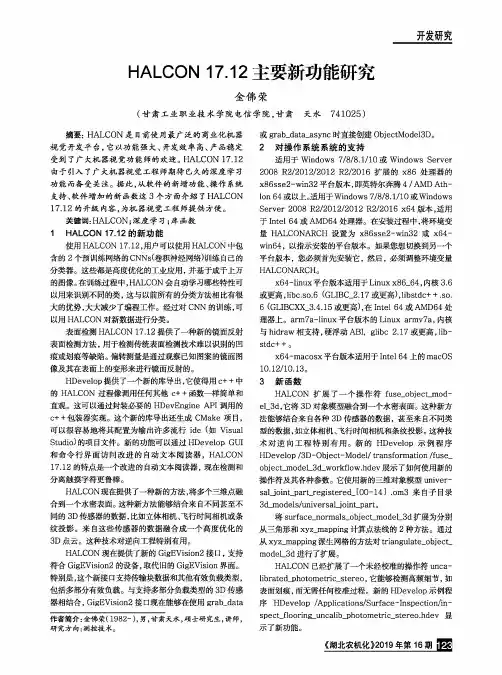

开发研究HALCON仃.12主要新功能研究金佛荣(甘肃工业职业技术学院电信学院,甘肃天水741025)摘要:HALCON是目前使用最广泛的商业化机器视觉开发平台,它以功能强大、开发效率高、产品稳定受到了广大机器视觉功能师的欢迎。

HALCON17.12由于引入了广大机器视觉工程师期待已久的深度学习功能而备受关注。

据此,从软件的新增功能、操作系统支持、软件增加的新函数这3个方面介绍了HALCON 17.12的升级内容,为机器视觉工程师提供方便。

关键词:HALCON;深度学习;库函数1HALCON17.12的新功能使用HALCON17.12,用户可以使用HALCON中包含的2个预训练网络的CNNs(卷积神经网络)训练自己的分类器。

这些都是高度优化的工业应用,并基于成千上万的图像。

在训练过程中,HALCON会自动学习哪些特性可以用来识别不同的类,这与以前所有的分类方法相比有很大的优势,大大减少了编程工作。

经过对CNN的训练,可以用HALCON对新数据进行分类。

表面检测HALCON17.12提供了一种新的镜面反射表面检测方法,用于检测传统表面检测技术难以识别的凹痕或划痕等缺陷。

偏转测量是通过观察已知图案的镜面图像及其在表面上的变形来进行镜面反射的。

HDevelop提供了一个新的库导出,它使得用c++中的HALCON过程像调用任何其他c++函数一样简单和直观。

这可以通过封装必要的HDevEngine API调用的c++包装器实现。

这个新的库导出还生成CMake项目,可以很容易地将其配置为输出许多流行ide(如Visual Studio)的项目文件。

新的功能可以通过HDevelop GUI 和命令行界面访问改进的自动文本阅读器,HALCON 17.12的特点是一个改进的自动文本阅读器,现在检测和分离触摸字符更鲁棒。

HALCON现在提供了一种新的方法,将多个三维点融合到一个水密表面。

这种新方法能够结合来自不同甚至不同的3D传感器的数据,比如立体相机、飞行时间相机或条纹投影。

机器视觉实验报告

机器视觉实验报告

研究生课程论文机器视觉应用实验报告《机器视觉应用实验报告》姓名学号院系专业仪器仪表工程指导教师华南理工大学实验报告课程名称:机器视觉应用机械与汽车工程学院系仪器仪表工程专业姓名廖帆实验名称机器视觉应用实验日期指导老师一、实验目的自行搭建机器视觉测量系统,采集标定板、工件图像,利用图像处理软件进行标定、工件尺寸测量、工件缺陷检测。

主要目的有:1、根据被测工件,搭建机器视觉测量系统,选择成像系统软件,进行图像采集等实验。

掌握常规机器视觉测量原理、实验平台搭建、图像采集步骤;2、掌握成像系统软件常用操作,能够对图像进行简单处理,并编写简单相关程序尺寸测量、缺陷检测判定;3、对测量结果进行误差分析,进一步加深理解机器视觉测量过程中的关键因素。

二、实验原理机器视觉主要是利用机器实现代替人眼来做测量和判断等目的,因此机器视觉可以看作是使用计算机及相关设备对生物视觉的一种模拟。

该实验就是通过对选取的工件进行图像采集和图像分析处理以获得所需物体的尺寸、缺陷等信息,一个典型的机器视觉系统包括:相机(包括COMS相机和CCD相机)、光源、镜头、图像获取单元(图像采集卡等)、显示器、图像处理软件、通讯设备、输入输出单元等。

本次实验借助HALCON机器视觉软件,它是德国MVtec公司开发的一套完善的标准的机器视觉算法包,拥有应用广泛的机器视觉集成开发环境,在欧洲以及日本的工业界已经是公认具有最佳效能的MachineVision软件。

它源自学术界,是一套图像处理库,由一千多个各自独立的函数,以及底层的数据管理核心构成。

其中包含了各类滤波、色彩分析以及几何、数学变换、形态学计算分析、校正、分类、辨识、形状搜索等等基本的几何以及图像计算功能。

HALCON支持Windows,Linux和MacOS X操作环境,函数库可以用C,C++,C#,Visual Basic 和Delphi等多种普通编程语言开发,为工业检测上提供了高速、高精度、强有力的方法。

halcon机器视觉试验平台设计方案与研究报告

halcon机器视觉试验平台设计方案与研究报告

halcon机器视觉试验平台设计方案与研究报告一晃十年,机器视觉领域的发展真是日新月异。

今天,我就来给大家分享一下关于halcon机器视觉试验平台的设计方案和研究报告。

准备好了吗?那就开始吧!咱们得明确一下halcon机器视觉试验平台的目的。

这个平台主要是为了帮助工程师和技术人员更好地了解和掌握halcon机器视觉软件的各项功能,提高视觉算法的研发效率。

咱们就一步一步地展开设计方案。

1.平台架构设计高性能处理器:为了保证视觉处理速度,我们选择了IntelCorei7处理器。

大容量内存:视觉处理过程中,内存容量至关重要。

我们选择了16GB内存。

高速存储:为了提高数据处理速度,我们选择了SSD硬盘。

多接口扩展:为了连接各种相机和传感器,我们选择了具备多个USB和GPIO接口的主板。

2.软件系统设计我们来看看软件系统。

这里主要包括两部分:操作系统和halcon 机器视觉软件。

操作系统:为了保证软件的稳定运行,我们选择了Windows10操作系统。

Halcon机器视觉软件:这是我们平台的重点。

我们需要对halcon 软件进行详细的研究,了解其各项功能,以便在试验平台中发挥最大作用。

3.视觉算法研究图像预处理:包括图像滤波、去噪、边缘检测等。

特征提取:包括角点检测、边缘提取、形状描述等。

目标识别:包括模板匹配、形状匹配、颜色识别等。

目标定位:包括单目标定位、多目标定位、姿态估计等。

4.实验方案设计图像预处理实验:研究不同滤波算法对图像去噪效果的影响。

特征提取实验:研究不同特征提取算法对目标识别和定位精度的影响。

目标识别实验:研究不同模板匹配算法对目标识别速度和精度的影响。

目标定位实验:研究不同定位算法对目标定位精度和速度的影响。

5.数据分析与优化性能分析:分析不同算法在处理速度、内存占用等方面的表现。

精度分析:分析不同算法在目标识别、定位等方面的精度。

稳定性分析:分析算法在长时间运行过程中的稳定性。

掌握halcon机器视觉软件的各项功能,为后续项目打下基础。

Halcon软件在机器视觉课程实验教学中的应用

Halcon软件在机器视觉课程实验教学中的应用

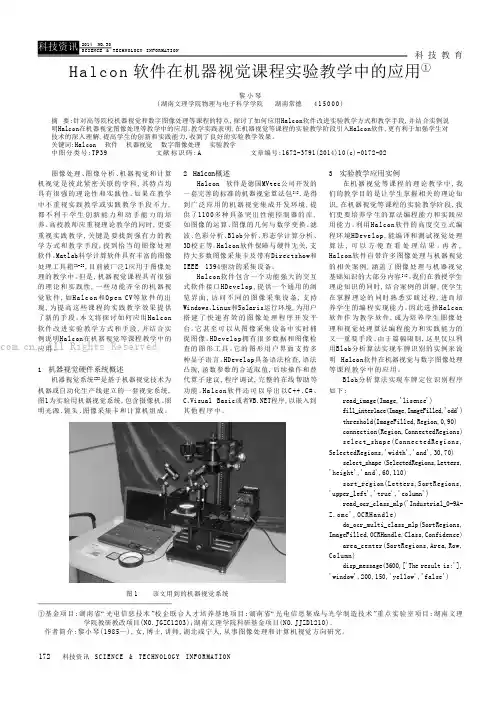

科 技 教 育172科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N图像处理、图像分析、机器视觉和计算机视觉是彼此紧密关联的学科,其特点均具有很强的理论性和实践性。

如果在教学中不重视实践教学或实践教学手段不力,都不利于学生创新能力和动手能力的培养。

高校教师应重视理论教学的同时,更要重视实践教学,关键是要找到强有力的教学方式和教学手段,找到恰当的图像处理软件。

Matlab科学计算软件具有丰富的图像处理工具箱[1-2],目前被广泛1应用于图像处理的教学中。

但是,机器视觉课程具有很强的理论和实践性,一些功能齐全的机器视觉软件,如Halc on和Ope n CV等软件的出现,为提高这些课程的实践教学效果提供了新的手段。

本文将探讨如何应用Halcon 软件改进实验教学方式和手段,并结合实例说明Halcon在机器视觉等课程教学中的应用。

1 机器视觉硬件系统概述机器视觉系统[3]是基于机器视觉技术为机器或自动化生产线建立的一套视觉系统,图1为实验用机器视觉系统,包含摄像机、照明光源、镜头、图像采集卡和计算机组成。

2 Halcon概述Halcon 软件是德国MVtec公司开发的一套完善的标准的机器视觉算法包[4],是得到广泛应用的机器视觉集成开发环境,提供了1100多种具备突出性能控制器的库,如图像的运算、图像的几何与数学变换、滤波、色彩分析、Blob分析、形态学计算分析、3D校正等。

Halcon软件保障与硬件无关,支持大多数图像采集卡及带有Directshow和IEEE 1394驱动的采集设备。

Halcon软件包含一个功能强大的交互式软件接口HDevelop,提供一个通用的浏览界面,访问不同的图像采集设备,支持Windows、Linux和Solaris运行环境,为用户搭建了快速有效的图像处理程序开发平台。

它甚至可以从图像采集设备中实时捕捉图像。

机器视觉实验报告

机器视觉实验报告

机器视觉实验报告
一、实验目的
本实验旨在探究机器视觉在图像识别和分析方面的应用,通过实际操作和数据分析,验证机器视觉技术的准确性和可行性。

二、实验装置与方法
1. 实验装置:使用具备机器视觉功能的摄像头和计算机软件。

2. 实验方法:
a. 首先,搜集一定数量的图像数据作为实验样本。

b. 接着,利用机器视觉软件对图像数据进行处理和分析。

c. 最后,对机器视觉技术的准确性和稳定性进行评估。

三、实验结果分析
通过实验数据的分析和比对,我们得出以下结论:
1. 机器视觉在图像识别方面具有较高的准确率,能够准确辨识不同物体和场景。

2. 机器视觉在图像分析方面具有较强的处理能力,能够提取图像特征和进行数据分析。

3. 机器视觉技术的稳定性较高,能够在复杂环境下正常工作并保持较高的准确性。

四、实验结论与展望
通过本次实验,我们验证了机器视觉技术在图像识别和分析方面的有效性和可靠性。

未来,随着技术的不断进步和应用领域的拓展,机器视觉将会在更多领域展示出其强大的功能和潜力,为人类生活和工作带来更多便利和效益。

以上为机器视觉实验报告的内容,希望能够对您有所帮助。

《教学分析》-Halcon在机器视觉中的典型应用

《教学分析》-Halcon在机器视觉中的典型应用
HALCON
Байду номын сангаас
HALCON实际应用:图像获取
HALCON实际应用:模板匹配
模板匹配的优势
应用于多数的应用 不需要太多参数调整 不需要分割 健壮 不需要任何的机器视觉知识
HALCON实际应用:模板匹配
模板匹配分类
• 基于灰度的模板匹配(gray-value-based) -利用模板图像的所有灰度值,不能适应光照变化、缩放变化、多通道 图像等 -用于简单图像
• 基于形状的模板匹配(shape-based) -使用边缘特征定位物体 -对于很多干扰因素不敏感,例如光照变化、聚焦模糊,缩放变化等, 适用于多通道图像 -不适用于纹理图像
• 基于组件的模板匹配(component-based) -适用于组成部件有相对运动的物体,使用边缘特征定位物 -对于很多干扰因素不敏感,例如光照变化、混乱无序等,适用于多通 道图像 -不适用于纹理图像,聚焦不清的图像和形状变形
从路径获得图像 生成芯片的感兴趣区域 检测模型 检测感兴趣区域
HALCON实际应用:形状模板匹配
模板匹配支持旋转
• 建模时的角度范围
AngleStart AngleExtent
• 角度用弧度表示,可通过函数rad()转换
• 为了表示旋转角度±x, 赋值如下
AngleStart = -x AngleExtent = 2x
* Generate ROI * read image from frame grabber inspect_shape_model(Image,ModelImage,ModelRegion,1, Contrast)
dev_display(Image) dev_display(ModelRegion)

基于HALCON的双目视觉系统深度信息测量技术研究

基于HALCON的双目视觉系统深度信息测量技术研究

基于HALCON的双目视觉系统深度信息测量技术研究基于 HALCON 的双目视觉系统深度信息技术研究立体视觉技术是机器人技术研究中最为活跃的一个分支是智能机器人的重要标志双目立体视觉是通过对同一目标的两幅图像提取识别匹配和解释进行三维环境信息的重建其过程主要包括视频捕获摄像机定标图像预处理和特征提取立体匹配以及三维重建为解决智能移动机器人工业装配机器人家用机器人公共服务机器人的视觉问题双目立体视觉技术的进一步研究可对多目视觉具有重要的启发本文对双目立体视觉测深原理和双目视觉系统的结构进行了初步研究其图象处理主要包括图像的获取摄像机标定图像预处理与特征提取立体匹配信息提取等五个部分并且应用 HALCON 软件实现了这些步骤的算法最后对基于HALCON 双目视觉系统测量深度进行了初步编程测试关键字双目视觉系统 HALCON 标定IV基于 HALCON 的双目视觉系统深度信息技术研究AbstractStereo vision technology is one of active branches in the robot technology it is animportant symbol of the intelligent robot Inthe system the three-dimensionalreconstruction environmental information is reconstructedby the objective extractionfrom images identification matching and explanation The process includes videocapture camera calibration image pre-processing and feature extractionthree-dimensional matching and three-dimensional reconstruction In order to solve theproblems about the vision of smart mobile robots industrial robot household robotsrobot visual public service problems the further study on the three-dimensional visiontechnology could inspire to more eyes visionIn the thesis the principle of binocular stereovision measuring depth and thestructure of binocular stereo vision are studied preliminarily Itsimage process includesfive parts such as image acquisition calibrationimage pre-processing and featureextraction three-dimensional matching and information extraction Thehalcon softwareto realize the algorithm of these steps have been applied Finally theexperiment of theprogramming to measure the depth based on the halcon in the binocularvision systemhave been carried and tested preliminaryKey words Binocular vision system halcon CalibrationV基于 HALCON 的双目视觉系统深度信息技术研究目录第一章绪论 111 研究的背景及意义 112 双目立体视觉系统的现状及发展方向 1com 双目视觉系统技术的国内外现状1com 双目立体视觉系统发展方向313 本文的主要研究内容 3第二章双目立体系统测量深度原理 521 双目立体视觉原理 522 体视觉系统的图象处理 6com 图像的获取 6com 摄像机的标定 7com 图像预处理与特征提取9com 图像匹配 9com 获得立体信息 1023 双目视觉系统的结构 11com 系统的结构 11com 双目测量深度的硬件组成12 第三章双目视觉系统深度测量程序设计 1431 本程序的设计思路及程序框图 1432 利用HALCON进行双目测深图像处理结果14 com 获取标定板图像 14com 处理标定板图像 15com 双目视觉系统标定 17com 获取观察物图像 17com 矫正图像 18com 获得中心点 3D信息1833 生成VC程序及制作应用软件20第四章基于halcon双目测深实验结果及误差分析21 41 实验结果 21VI基于 HALCON 的双目视觉系统深度信息技术研究42 误差分析 21第五章设计总结与展望 23参考文献 24致谢 26附录 1 27附录2 38声明 42VII基于 HALCON 的双目视觉系统深度信息技术研究第一章绪论11 研究的背景及意义双目视觉系统技术的研究一直是机器视觉中的热点和难点使用双目立体视觉系统可以确定任意物体的三维轮廓并且可以得到轮廓上任意点的三维坐标因此双目立体视觉系统可以应用在多个领域双目立体视觉系统在机器视觉领域有着广泛的应用前景双目立体视觉是机器视觉的一种重要形式它是基于视差原理并由多幅图像获取物体三维几何信息的方法双目立体视觉系统一般由双摄像机从不同角度同时获得被测物的两幅数字图像或由单摄像机在不同时刻从不同角度获得被测物的两幅数字图像并基于视差原理恢复出物体的三维几何信息重建物体三维轮廓及位置HALCON是德国MVtec公司的图像处理软件是世界公认具有最佳效能的机器视觉软件这是一套图像处理库由一千多个各自独立的函数以及底层的数据管理核心构成其中包含了各类滤波色彩分析以及几何数学变换形态学计算分析校正分类辨识形状搜索等等基本的几何以及图像计算功能由于这些功能大多并非针对特定工作设计的因此只要用得到图像处理的地方就可以用HALCON强大的计算分析能力来完成工作由于机器视觉技术的发展这种可以"取代人眼"对重复工作不会疲劳精度高且稳定的特质促进了高科技业的发展例如电子业[1]产量的大幅提升本文研究了基于 HALCON 实现双目立体视觉系统以及立体视觉的基本理论方法和相关技术搭建双目立体视觉系统和提高算法效率12 双目立体视觉系统的现状及发展方向com 双目视觉系统技术的国内外现状双目视觉系统技术应用非常广泛目前主要应用于四个领域机器人导航操作系统的参数检测三维测量和虚拟现实日本大阪大学自适应机械系统研究院研制了一种自适应双目视觉伺服系统利用双目体视的原理以每幅图像中相对静止的三个标志为参考实时计算目标图像的雅可比矩阵从而预测出目标下一步运动方向实现了对运动方式未知的目标的自适1基于 HALCON 的双目视觉系统深度信息技术研究应跟踪该系统仅要求两幅图像中都有静止的参考标志无需摄像机参数而传统的视觉跟踪伺服系统需事先知道摄像机的运动光学等参数和目标的运动方式日本东京大学将实时双目立体视觉和机器人整体姿态信息集成开发了仿真机器人动态行走导航系统该系统实现分两个步骤首先利用平面分割算法分离所拍摄图像对中的地面与障碍物再结合机器人躯体姿态的信息将图像从摄像机的二维平面坐标系转换到描述躯体姿态的世界坐标系建立机器人周围区域的地图其次根据实时建立的地图进行障碍物检测从而确定机器人的行走方向华盛顿大学与微软公司合作为火星卫星探测者号研制了宽基线立体视觉系统使探测者号能够在火星上对其即将跨越的几千米内的地形进行精确的定位导航系统使用同一个摄像机在探测者的不同位置上拍摄图像对拍摄间距越大基线越宽能观测到越远的地貌系统采用非线性优化得到两次拍摄图像时摄像机的相对准确的位置利用鲁棒性强的最大似然概率法结合高效的立体搜索进行图像匹配得到亚像素精度的视差并根据此视差计算图像对中各点的三维坐标相比传统的体视系统能够更精确地绘制探测者号周围的地貌和以更高的精度观测到更远的地形东南大学电子工程系基于双目立体视觉提出了一种灰度相关多峰值视差绝对值极小化立体匹配新方法可对三维不规则物体偏转线圈的三维空间坐标进行非接触精密测量哈工大采用异构双目活动视觉系统实现了全自主足球机器人导航将一个固定摄像机和一个可以水平旋转的摄像机分别安装在机器人的顶部和中下部可以同时监视不同方位视点体现出比人类视觉优越的一面通过合理的资源分配及协调机制使机器人在视野范围测量精度及处理速度方面达到最佳匹配双目协调技术可使机器人同时捕捉多个有效目标观测相遇目标时通过数据融合也可提高测量精度在实际比赛中其他传感器失效的情况下仅仅依靠双目协调仍然可以实现全自主足球机器人导航火星 863 计划课题人体三维尺寸的非接触测量采用双视点投影光栅三维测量原理由双摄像机获取图像对通过计算机进行图像数据处理不仅可以获取服装设计所需的特征尺寸还可根据需要获取人体图像上任意一点的三维坐标该系统已通过中国人民解放军总后勤部军需部鉴定可达到的技术指标数据采集时间小于5s人提供身高胸围腰围臀围等围度的测量精度不低于10cm[2]2基于 HALCON 的双目视觉系统深度信息技术研究com 双目立体视觉系统发展方向就目前立体视觉技术的发展现状而言要构造出类似于人眼的通用双目立体视觉系统还有很长的路要走进一步的研究方向可归纳如下1如何建立更有效的双目体视模型能更充分地反映立体视觉不确定性的本质属性为匹配提供更多的约束信息降低立体匹配的难度2 探索新的适用于全面立体视觉的计算理论和匹配策略选择有效的匹配准则和算法结构以解决存在灰度失真几何畸变透视旋转缩放等噪声干扰特殊结构平坦匹域重复相似结构等及遮掩景物的匹配问题双目立体视觉这一有着广阔应用前景的学科随着光学电子学以及计算机技术的发展将不断进步逐渐实用化不仅将成为工业检测生物医学虚拟现实等领域的关键技术还有可能应用于航天遥测军事侦察等领域目前在国外双目体视技术已广泛应用于生产生活中而我国正处于初始阶段尚需广大科技工作者共同努力为其发展做出贡献13 本文的主要研究内容立体视觉的基本原理是从两个或多个视点观察同一景物以获取在不同视角下的感知图像通过三角测量原理计算图像象素间的位置偏差即视差来获取物体的三维信息这一过程与人类视觉的立体感知过程是类似的一个完整的双目立体视觉系统一般包括图像的获取摄像机标定图像预处理与特征提取立体匹配信息提取等五个部分本文研究内容为利用 HALCON 软件对图像进行处理通过图像匹配技术得到目标视差从而转化为物体所需的深度信息程序大致关键步骤分为图像获取―摄像机标定-物体识别-深度信息确定分析了各个步骤的相应问题和处理方法并将本课题的重点集中于测量深度信息各种算法 HALCON 软件编程这一部分第一章介绍了本文的研究意义以及双目立体视觉系统的国内外现状和发展方向最后介绍了本文的主要研究内容及章节安排第二章介绍了双目立体视觉原理及结构介绍了双目视觉的技术实现包括图像获取摄像机标定图像预处理与特征提取立体匹配信息提取3基于 HALCON 的双目视觉系统深度信息技术研究第三章研究了应用 HALCON 软件编程各种算法所得的整个程序四个主要步骤标定立体摄像系统获取图像矫正图像获得 3D 信息以及制作 VC 程序和应用软件第四章对基于 HALCON 双目视觉系统测量深度进行了实验对实验结果处理并分析了实验误差第五章最后介绍了本设计的总结及对今后的工作进行了展望4基于 HALCON 的双目视觉系统深度信息技术研究第二章双目立体系统测量深度原理21 双目立体视觉原理双目立体视觉三维测量是基于视差原理图 2-1 所示为简单的平视双目立体成像原理图两摄像机的投影中心分别为O 和O 点P为观察物上的中心点基线距b21为两摄像机的投影中心的连线距离两摄像机的焦距为f且相同左边摄像机的坐标系的原点在摄像机镜头的光心O处坐标系O_ x y z 如图 1 所示左右摄像机的c c c成像平面为O uv和O uv O 和O 分别为左右图像坐标系的原点在摄像机光轴与平21 2 1面的交点实际上摄像机的成像平面在镜头的光心后面f处这里绘制在镜头的光心前面f处成像平面的u轴和v轴和摄像机坐标系O_ x y z 的x 轴和y 轴方向一致c c c c c这样可以简化计算过程图2 -1 双目立体成像原理图点P在左摄像机成像平面和右摄像机成像平面中相应的坐标分别为Pu v 和11 1P u v 假定两摄像机的图像在同一个平面上则P点坐标y 在O uv和O uv系中v2 2 2c1 2坐标相同即v v 由三角几何关系得到215基于 HALCON 的双目视觉系统深度信息技术研究x x b ycu f c u c v v1 v2 f2-11 2 1z z zc c c视差定义为某一点在两幅图像中相应点的位置差其表达式为f bd u u2-21 2zc由此可计算出空间中某点P 在左摄像机坐标系中的坐标为b u1xc db vy c 2-3db fzcd因此只要能够找到空间中某点 P 在左右两个摄像机像面上的相应点并且通过摄像机标定获得摄像机的内外参数就可以确定这个 P 点的三维坐标这样深度信息的测量变为 P 点的 Z 轴之间的差值22 体视觉系统的图象处理一个完整的双目立体视觉系统的图象处理一般包括图像的获取摄像机标定图像预处理与特征提取立体匹配信息提取等五个部分com 图像的获取双目体视的图像获取是由不同位置的两台摄像机CCD 经过移动或旋转拍摄同一幅场景获取立体图像对其模型如图 2-2 假定摄像机C 与 C 的角距和内部参12数都相等两摄像机的光轴互相平行二维成像平面u O v 和u O v 重合P 与P 分1 1 12 2 2 1 2别是空间点P在C 与C 上的成像点但一般情况下两个摄像机的内部参数不可能1 2完全相同摄像机安装时无法看到光轴和成像平面故在实际中难以应用上海交大在理论上对会聚式双目体视系统的测量精度与系统结构参数之间的关系作了详尽分析并通过试验指出对某一特定点进行三角测量该点测量误差与两CCD光轴夹角是一个复杂的函数关系若两摄像头光轴夹角一定则被测坐标系与摄像头坐标系之间距离越大测量得到点距离的误差就越大在满足测量范围的前提下应选择两CCD之间夹角在 50-80 度之间[561012]6基于 HALCON 的双目视觉系统深度信息技术研究图2-2 双摄像机模型com 摄像机的标定计算机视觉的基本任务之一是从摄像机获取的图像信息出发计算三维空间中物体的几何信息而空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系是由摄像机成像的几何模型决定的这些几何模型参数就是摄像机参数这个过程被称为摄像机标定根据摄像机参数性质可以分为内部参数和外部参数内部参数描述摄像机的内部光学和几何特性如图像中心焦距镜头畸变以及其它系统误差参数等相对于一个世界坐标系的摄像机坐标的三维位置和方向称为外部参数摄像机标定是立体视觉研究的重要组成部分首先建立 4 个坐标系见图 2-3 1 三维世界坐标系O_X YZ Xw ww wYw Zw 为物体点 P 的三维世界坐标 2 摄像机坐标系 O_X Y Z 图中光心到图c c c像平面距离OO 为摄像机有效焦距 f 3 成像平面坐标系 O XY P X Y1 uu u表示针孔模型下 P点的理想成像坐标P X Y 是由透镜径向畸变引起的偏离 Pd d d uX Y 的实际成像平面坐标 4 图像坐标系 O uv 原点 O 在图像平面u u 0 0的左上角每一像素的坐标u v 分别是该像素在数组中的列数和行数所以uv 是以像素为单位的图像坐标系的坐标[2389]7基于HALCON 的双目视觉系统深度信息技术研究图2-3四个坐标系图摄像机内参数的标定和单目视觉系统标定一致双目立体视觉系统的标定主要是指摄像机的内部参数标定后确定视觉系统的结构参数 R 和 T 即两个摄像机之间的位置关系R 和 T 分别为旋转矩阵和平移向量一般方法是采用标准的 2D 或3D 精密靶标通过摄像机图像坐标与三维世界坐标的对应关系求得这些参数具体的标定过程如下1将标定板放置在一个适当的位置使它能够在两个摄像机中均可以完全成像通过标定确定两个摄像机的内部参数以及他们的外部参数R T 与R T1 12 2则R T 表示左摄像机与世界坐标系的相对位置R T 表示右摄像机与世界坐标1 12 2系的相对位置2 假定空间中任意一点在世界坐标系左摄像机坐标系和右摄像机坐标系下的非齐次坐标分别为Xw Xc1 Xc2 则X R X T X R X T 11 2-41 C1 1 2W2 C W 2消去XW 得到1 1 11 2-5X R R X T R R T2 2 C 1 1 2 2 C 1 12两个摄像机之间的位置关系RT可以用以下关系式表示R R R T T R R T 1 1 2-62 1 2 2 1 128基于 HALCON 的双目视觉系统深度信息技术研究com 图像预处理与特征提取由光学成像系统生成的二维图像包含了各种各样的随机噪声和畸变因此需要对原始图像进行预处理突出有用信息抑制无用信息从而改善图像质量图像预处理的目的主要有两个一是改善图像的视觉效果提高图像的清晰度二是使图像变的更有利于计算机的处理便于各种特征分析图像预处理技术包括图像对比度的增强随机噪声的去除边缘特征的加强等特征提取是为了得到匹配赖以进行的图像特征由于目前尚没有一种普遍适用的理论可运用于图像特征的提取从而导致了立体视觉研究中匹配特征的多样性目前常用的匹配特征主要有点特征线特征和区域特征等一般来讲大尺度特征含有较丰富的图像信息在图像中的数目较少易于得到快速的匹配但它们的定位精度差特征提取与描述困难而小尺度特征数目较多其所含信息较少因而在匹配时需要较强的约束准则和匹配策略以克服歧义匹配和提高运算效率良好的匹配特征应具有可区分性不变性稳定性唯一性以及有效解决歧义匹配的能力[1415]com 图像匹配由双目立体视觉系统原理可以看出双目立体视觉是建立在对应点的视差基础之上因此左右图像中各点的匹配关系成为双目立体视觉技术的一个极其重要的问题然而对于实际的立体图像对求解对应问题极富挑战性可以说是双目立体视觉中最困难的一步为了能够增加匹配结果的准确性以及匹配算法的速度在匹配过程中通常会加入下列几种约束1 极线约束在此约束下匹配点已经位于两副图像中相应的极线上2 唯一性约束两副图像中的对应的匹配点有且仅有一个3 视差连续性约束除了遮挡区域和视差不连续区域外视差的变化都是平滑的4 顺序一致性约束位于一副图像极线上的系列点在另一幅图像中极线上有相同的顺序图像匹配的方法有基于图像灰度区域的匹配基于图像特征的匹配和基于解释的匹配或者多种方法结合的匹配针对模板匹配HALCON 提供了许多不同的方法方法的选择取决于图像的数据和需要解决的任务9基于 HALCON 的双目视觉系统深度信息技术研究基于灰度值的匹配gray-value-based macthing 是典型的匹配方法如果物体中灰度值变化不大没缺损部分和混乱这种方法可以被使用这种方法能够处理单一物体实例该实例在查找图像中可以是旋转的基于形状的匹配shape-based macthing 是机器视觉中的先进技术基于形状的匹配不是使用灰度值而是提取并使用轮廓的特征来产生模板和完成匹配在照明的变化和物体灰度值的变化的情况下这种方法得到的效果都是完全一致的他能够处理物体上的缺损部分混乱和噪声而且同一模板的多个实例可被同时发现多个的不同模板也可以被同时使用这种方法允许物体被旋转和缩放基于成分的匹配component-based matching 被认为是一种更高级的基于形状的匹配增强的功能是物体能够包含若干个可旋转和平移的部分旋转和平移是相对于这些部分之间进行的一个简单的例子是一对钳子逻辑上这被认为是一个物体但物体上它包含了两部分成分匹配允许只用一个查找步骤就能处理类似这样的复合物与将各个部分处理为整个特殊模型的方法相比成分匹配的优点在于提高了执行速度和算法的健壮性基于点的匹配point-based matching 目的是为了组合两幅有两幅重叠区域的图像首先在这两幅图像上提取有效点这些点被输入到实际的匹配过程匹配的结果是从一幅图像到另一幅图像映射允许平移旋转缩放和透视失真这种映射的典型应用是把两幅图像结合成一幅更大的图像当然一幅图像也可以作为模板对待另一幅图像则被视为包含需被查找模板实例的图像对待这种方法的优点在于能够处理没有校准的透视失真缺点在于增加了执行时间时间主要被用于有[1]效点的提取com 获得立体信息立体视觉的任务就是得出感兴趣场景的三维信息对于不同的应用可以有不同的要求但最基本的就是要计算目标的深度信息得到三维坐标若需要结果的可视化则可对场景进行重建己知立体成像模型和完成立体匹配后三维信息的恢复是比较容易的重要的是如何提高计算的精确度其影响因素是多方面的如摄像机参数标定图像特征定位的精确程度和立体匹配的准确性等等因此要提高三维重建的精度还需要更深入的研究而本文研究的正是最基本的目标获得深度信息得到三维坐标10基于 HALCON 的双目视觉系统深度信息技术研究23 双目视觉系统的结构com 系统的结构由上述双目视觉系统的基本原理可知为了获得三维空间中某点P 的三维坐标需要在左右两个摄像机像面上都存在该点的相应点立体视觉系统的一般结构为交叉摆放的两个摄像机从不同角度观测同一被测物体如图 2-4 所示为系统结构的实物图图2-4 一般双目立体视觉系统结构的实物图图2-4 所示双目视觉系统中两个真彩色摄像机型号均为 SSE1616两相机光轴中心设计在同一水平面上水平间距设计为 20Omm 且两摄像机之间的为50 度摄像机的图像传感器和镜头的物理参数分别为图像有效尺寸646515晶片尺寸617 H μm617 V μm 镜头焦距 f 16 mm 考虑到本系统为双目立体视觉系统要求双摄像机能够同时采集场景图像所以本文采用的是大恒公司 DH-VT121 视频采集卡它是基于 PC104-Plus 总线开发的可双路同时操作的视频采集卡它具有高品质的图像质量和稳定性因为深度信息的测量变为 P 点在不同位置的 Z 轴之间的差11基于 HALCON 的双目视觉系统深度信息技术研究值这样我们只要识别到一个点就可以因此我设定观察物为一张带有黑圆圈白纸P 点设为黑圆圈的中心点这样通过求得观察物上点P的两个摄像机的图像中相应点的图像坐标便可以由双目立体视觉测量原理求取点P在三维空间坐标基于双摄像机的双目立体视觉系统必须安装在一个稳定的平台上在进行双目视觉系统标定以及应用该系统进行测量时要确保摄像机的内参比如焦距和两个摄像机相对位置关系不能够发生变化如果任何一项发生变化则需要重新对双目立体视觉系统进行标定com 双目测量深度的硬件组成。

Halcon机器视觉一

Halcon机器视觉一

Halcon计算机视觉实验(食品日期检测)⏹实验环境:Windows 7/8/XPHalcon 10.0⏹实验课时:2⏹实验目的:验证性实验,让学生了解识别的整个识别流程,并分析各类参数对于识别结果的影响,学会运用halcon去分析问题,增强对计算机视觉技术中OCR识别了解和掌握。

⏹实验要求:在halcon平台完整测试该部分代码,并分析每行代码,撰写识别过程的实习报告。

包括:识别目的和思路识别中间结果识别的代码及参数的详解实验体会等。

⏹实验内容食品检测- 最佳使用日期这个范例实现的是检测瓶子上的最佳截止日期,参见下图,这个任务要分多步完成。

首先,暗点的区域被提取出来去后期处理,其它淡的组成部分被消除。

threshold (Bottle, RawSegmentation, 0, 95)fill_up_shape (RawSegmentation, RemovedNoise, ’area’, 1, 5)opening_circle (RemovedNoise, ThickStructures, 2.5)fill_up (ThickStructures, Solid)接着,这个被分离出来的区域被分割成独立的字符,即使紧密连在一起的字符也能被分离开来。

opening_rectangle1 (Solid, Cut, 1, 7)connection (Cut, ConnectedPatterns)intersection (ConnectedPatterns, ThickStructures, NumberCandidates)select_shape (NumberCandidates, Numbers, ’area’, ’and’, 300, 9999)sort_region (Numbers, FinalNumbers, ’first_point’, ’true’, ’column’)最后,实际的字符就显示出来了。

基于HALCON的双目立体视觉系统实现

基于HALCON的双目立体视觉系统实现

因此,只要能够找到空间中某点在左右两个摄像机像面上的相应点,并且通过摄像机标定获得图5 校正后的双目立体视觉系统1.3 双目立体视觉系统标定摄像机内参数的标定和单目视觉系统标定一致,双目立体视觉系统的标定主要是指摄像机的内部参数标定后确定视觉系统的结构参数R和T(即两个摄像机之间的位置关系,R和T分别为旋转矩阵和平移向量)。

一般方法是采用标准的2D或3D精密靶标,通过摄像机图像坐标与三维世界坐标的对应关系求得这些参数。

具体的标定过程如下:1、将标定板放置在一个适当的位置,使它能够在两个摄像机中均可以完全成像。

通过标定确定两个摄像机的内部参数以及他们的外部参数(R1、T1与R2、T2),则R1、T1表示左摄像机与世界坐标系的相对位置,R2、T2表示右摄像机与世界坐标系的相对位置。

2、假定空间中任意一点在世界坐标系、左摄像机坐标系和右摄像机坐标系下的非齐次坐标分别为xw、x1、x2,则:消去xw,得到: 两个摄像机之间的位置关系R、T可以用以下关系式表示:1.4 双目立体视觉中的对应点匹配由双目立体视觉系统原理可以看出双目立体视觉是建立在对应点的视差基础之上,因此左右图像中各点的匹配关系成为双目立体视觉技术的一个极其重要的问题。

然而,对于实际的立体图像对,求解对应问题极富挑战性,可以说是双目立体视觉中最困难的一步。

为了能够增加匹配结果的准确性以及匹配算法的速度,在匹配过程中通常会加入下列几种约束:(1)极线约束。

在此约束下,匹配点已经位于两副图像中相应的极线上。

(2)唯一性约束。

两副图像中的对应的匹配点应该有且仅有一个。

(3)视差连续性约束。

除了遮挡区域和视差不连续区域外,视差的变化都是平滑的。

(4)顺序一致性约束。

位于一副图像极线上的系列点,在另一幅图像中极线上有相同的顺序。

图像匹配的方法有基于图像灰度(区域)的匹配、基于图像特征的匹配和基于解释的匹配或者多种方法结合的匹配。

二.使用HALCON进行双目立体视觉测量本节以电路板高度测量为例,讲述在HALCON中如何方便快捷地实现高效双目立体视觉测量(图像为640*480)。

基于HALCON的机器视觉系统的研究与实现

基于HALCON的机器视觉系统的研究与实现

基于HALCON的机器视觉系统的研究与实现一、引言机器视觉是一种将图像处理和分析技术与计算机视觉相结合的技术,用于使计算机具备对物体进行辨识、判别、分析和认知的能力。

HALCON (High-Level-Application-Programming-Interface-C-Library-Object-Navigator)是一种功能强大的机器视觉库,广泛应用于工业自动化、智能交通、智能仓储等领域。

本文将基于HALCON进行机器视觉系统的研究与实现。

二、研究内容1.系统需求分析根据实际应用需求,对机器视觉系统的功能进行分析和定义,包括物体识别、定位、测量等功能。

同时,对系统的性能要求进行明确,例如识别准确率、速度要求等。

2.图像采集与预处理设计合适的图像采集系统,选择合适的相机设备,并进行图像采集与预处理。

预处理包括图像去噪、灰度化、滤波等操作,以提高后续处理的准确性和可靠性。

3.物体识别与定位算法4.系统性能测试与优化对已实现的机器视觉系统进行性能测试,包括准确性、速度、稳定性等指标进行评估。

根据测试结果,对系统进行优化与调整,提高系统的整体性能。

5.系统集成与应用将机器视觉系统与实际应用场景进行集成,根据系统需求进行相应的界面设计,方便用户对系统的操作与使用。

并根据实际应用需求,进行系统的功能扩展与升级。

三、实验与结果在本文的研究中,我们选择了一个工业自动化的应用场景,以汽车零件尺寸的测量为例,进行了机器视觉系统的研究与实现。

经过系统设计与实现,我们成功地实现了对汽车零件进行测量的功能。

系统在准确性、速度和稳定性等方面均达到了实际需求,并得到了应用方的认可与好评。

四、结论本文基于HALCON进行了机器视觉系统的研究与实现,实现了对汽车零件尺寸的测量功能。

通过实践应用,验证了HALCON的强大功能和可靠性。

在实际生产中,机器视觉系统具有广泛的应用前景,可以大大提高生产效率和产品质量。

同时,我们也意识到系统的改进与优化是一个持续的过程,需要不断地进行迭代和创新。

基于HALCON软件的摄像机标定的研究报告

基于HALCON软件的摄像机标定的研究报告

基于HALCON软件的摄像机标定的研究报告摄像机标定是计算机视觉中最基础而又最重要的问题之一,通过标定可以实现摄像机畸变矫正、三维重建、轨迹跟踪等诸多操作。

HALCON是一款流行的计算机视觉和机器视觉开发工具,其自带的摄像机标定模块可以实现对相机内外部参数的计算和优化,并可生成标定文件以供后续操作使用。

本文将介绍HALCON软件的摄像机标定原理和流程,并使用实验数据进行验证。

一、HALCON摄像机标定原理HALCON摄像机标定基于Perspective Projection Model(透视投影模型),即传统的针孔相机模型。

根据这个模型,每个点在图像平面上的位置可以用其在三维空间中的坐标(x,y,z)和摄像机参数(focal length、principal point、radial distortion、tangential distortion等)计算得出。

因此,摄像机标定的主要目的是测量这些摄像机参数,以实现对图像的畸变矫正。

二、HALCON摄像机标定流程HALCON摄像机标定流程包含以下几个步骤:1. 准备标定板:使用一张精确已知的标定板(如棋盘格)作为标定物体。

标定板上应该有一定数量的格子,并且格线应该较为清晰,以便识别。

2. 拍摄标定板照片:摄像机需要从至少两个不同角度拍摄标定板的照片,以获得足够的信息来计算摄像机参数。

拍摄时应注意保持标定板与摄像机位置、光照等条件的一致性。

3. 提取标定板角点:使用HALCON提供的Corner Detection(角点检测)算法,对标定板照片中的角点进行提取。

提取的角点应该较为准确,并尽可能地覆盖整个标定板。

4. 生成初始参数:对提取的角点进行3D-to-2D转换,生成摄像机的初始内外部参数。

这些参数可以作为优化算法的初始值。

5. 优化参数:使用HALCON自带的Optimize Calibration Object Parameters(标定参数优化)算法,对摄像机内外部参数进行优化。

基于HALCON的机器人视觉标定

基于HALCON的机器人视觉标定

基于HALCON的机器人视觉标定机器人视觉控制[2-2]是机器人领域的重要研究方向,也是当前的研究热点之一。

其系统按照摄像机与机器人的相对位置分为Eye-to- Hand系统和Eye-in-Hand系统。

Eye-to-Hand系统将摄像机固定安装于机器人本体之外。

随着工业化水平与科技的不断发展,劳动力成本增加,对定位装配的精度和自动化要求也越来越髙。

基于机器视觉技术的工业机器人定位[3-4]具有定位精度髙、自动化和智能化水平高、劳动力成本低等优点,因此在定位装配领域有着广泛的应用。

本文建立了机器人Eye-to-Hand系统,主要论述了一种基于HALCON 的摄像机内外部参数和手眼关系标定方法与其实验过程。

该标定方法具有操作简单,定位精度高等特点,适用于产品抓取定位。

1机器人视觉标定模型机器人视觉系统的标定其实是获取摄像机图像坐标系(ICS)与机器人坐标系(RCS)之间转换关系的过程,在标定机器人视觉系统(Eye-to-Hand)之前,首先要对摄像机进行标定。

通常摄像机镜头会存在径向、切向和偏心等畸变,因此需要选择合适的畸变模型对摄像机进行标定。

工业镜头的畸变主要为径向畸变,为线性畸变模型;非线性模型畸变包括径向、切向和偏心等畸变。

对于工业镜头,使用非线性畸变模型往往不能提髙其标定精度,而且还会造成求解的不稳定[5- 6];采用线性畸变模型,可以使标定精度提髙一个数量级,与非线性畸变模型相比标定精度差别不大。

因此本文在论述中釆用线性畸变模型来标定机器人视觉系统,其标定模型如图2所示。

图1中,(Oc, Xc, Yc, Zc)为摄像机坐标系(CCS), Oc即为摄像机的投影中心,z轴与摄像机的主光轴重合;(Ow, Xw, Yw, Zw) 为机器人坐标系(世界坐标系WCS); (Oi, Xi, Yi)为成像平面坐标系(IPCS); (Ou, Xu, Yu)为图像坐标系(ICS)o空间一点P在CCS 下的坐标为P (xc, yc, zc);在WCS下的坐标为P (xw, yw, zw)。

机器视觉测量实验报告

机器视觉测量实验报告
单位:mm
面板矩形 1 实测长度 HALCON 计算长度 实测宽度 HALCON 计算宽度 12.50 11.5909 9 8.38801
面板矩形 2 17.40 16.3282 6.20 5.88846
面板矩形 3 12.40 11.9095 6.00 5.68633
3. 缺陷检测 缺陷标定的主要思路:以图中缺陷与矩形孔所成图像,减去其最大内接矩形,从而得到 缺陷图像。由于 HALCON 中内接矩形只能以垂直/平行于轴向,故以不考虑缺陷时,矩形孔 的最小外接矩形代替。 缺陷标定流程
感兴趣区域
感兴趣区域
a) 感兴趣区域图 1
b) 感兴趣区域图 2 图 10 感兴趣区域图
c) 感兴趣区域图 3
3) 阈值分割, 点击 “灰度直方图 —“插入代码
” — “改变输出颜色
” — “改变阈值

”获得被测区域,如图 11 a)所示;
代码:threshold (ImageReduced, Regions, 101, 255) 4) 提取边缘轮廓,点击 “特征直方图 ”—“改变阈值 c)所示; 代码:connection(Regions, ConnectedRegions) select_shape (ConnectedRegions,SelectedRegions,'area','and', 5327.2, 38178) ”— “改变输出颜色 ”—“改变所需特征
图 9 面板灰度图像
2) 提取感兴趣区域( RIO ) ,点击“编辑 ROI : ROI ”
—“绘制感兴趣区域”
—“插入代码”
,如图 10 所示;
代码:gen_rectangle2(ROI_0,496.319,480.011,rad(-97.4051), 475.948, 129.037) dev_set_draw('margin') reduce_domain(GrayImage, ROI_0, ImageReduced)

基于halcon的机器视觉试验平台的设计与研究

基于halcon的机器视觉试验平台的设计与研究

基于halcon的机器视觉试验平台的设计与研究目录一、内容概括 (2)1.1 背景与意义 (3)1.2 国内外研究现状 (4)1.3 研究内容与方法 (5)二、HALCON机器视觉基础 (6)三、试验平台需求分析 (8)3.1 功能需求 (9)3.2 性能需求 (10)3.3 可靠性与稳定性需求 (11)四、试验平台架构设计 (12)4.1 系统总体架构 (14)4.2 硬件架构设计 (15)4.3 软件架构设计 (16)五、硬件选型与配置 (18)5.1 高性能摄像头 (19)5.2 图像处理单元 (20)5.3 传感器与执行器 (21)5.4 电源与接口模块 (23)六、软件设计与实现 (24)6.1 HALCON软件平台选择 (26)6.2 核心算法库构建 (26)6.3 机器视觉算法集成 (28)6.4 用户界面设计 (29)七、系统测试与验证 (30)7.1 测试环境搭建 (32)7.2 测试方法与步骤 (33)7.3 测试结果分析 (34)7.4 性能评估与优化 (36)八、结论与展望 (37)8.1 研究成果总结 (38)8.2 存在问题与不足 (40)8.3 后续研究方向与展望 (41)一、内容概括引言:简述机器视觉技术在工业领域的应用现状与发展趋势,以及开展基于Halcon的机器视觉试验平台的重要性和意义。

平台设计目标:阐述试验平台设计的总体目标,包括提高机器视觉技术的研发效率、降低研发成本、促进科技成果转化等。

平台架构设计:详细介绍试验平台的硬件架构和软件架构,包括硬件设备选型、图像采集与处理模块、算法开发环境等。

Halcon软件应用:探讨如何在试验平台中有效运用Halcon机器视觉软件,包括图像处理、特征提取、目标识别与定位等功能模块的应用。

试验内容与案例分析:列举典型的机器视觉试验内容,通过实际案例展示试验平台的设计效果及性能评估。

平台优化与改进方向:分析当前试验平台的不足之处,提出优化建议和改进措施,包括算法优化、硬件升级等方面。

基于HALCON的视觉运动控制系统设计

基于HALCON的视觉运动控制系统设计

Computer Knowledge and Technology 电脑知识与技术本栏目责任编辑:唐一东人工智能及识别技术第7卷第12期(2011年4月)基于HALCON 的视觉运动控制系统设计龙意忠,王丰斌,朱猛(信阳农业高等专科学校,河南信阳464000)摘要:阐述一种视觉运动控制系统的设计。

此系统通过相机采集图像,利用HALCON 形状匹配功能对图像热点目标进行匹配和定位,实现伟天星WT-2302金丝球焊线机智能化。

关键词:焊线机;机器视觉;HALCON ;运动控制中图分类号:TP27文献标识码:A 文章编号:1009-3044(2011)12-2900-02The Design of Vision Movement Control System Based on HalconLONG Yi-zhong,WANG Feng-bin,ZHU Meng (Xinyang Agricultural College,Xinyang 464000,China)Abstract:This paper depicts a movement control system development based on machine vision,the system is designed to make the WT-2302wire bonding machine Intelligent by a camera Acquiring images and HALCON implementing to find and to locate focus regions.Key words:wire bonding machine;machine vision;halcon;movement control图像处理技术是计算机应用的一个重要领域。

机器视觉运动控制系统是视觉系统与运动控制系统的结合,能够大幅提高机器智能化水平,是现阶段工业设备的设计与改造中热点应用技术。

关于机器视觉实验报告

关于机器视觉实验报告

一、实验背景随着计算机技术的发展,机器视觉技术已经成为人工智能领域的一个重要分支。

机器视觉通过模拟人类视觉感知,利用计算机对图像或视频进行分析、处理和理解,从而实现对物体、场景的识别和检测。

本实验旨在通过实际操作,了解机器视觉的基本原理、技术方法和应用领域,并掌握相关软件的使用。

二、实验目的1. 理解机器视觉的基本概念和原理;2. 掌握图像采集、处理、特征提取和识别的基本方法;3. 学习并运用相关软件进行图像分析和处理;4. 了解机器视觉在各个领域的应用。

三、实验内容1. 实验一:图像采集与预处理(1)实验目的:掌握图像采集方法和预处理技术。

(2)实验步骤:1)使用摄像头采集图像;2)对采集到的图像进行灰度化、滤波、边缘检测等预处理操作;3)观察预处理效果,分析预处理对图像质量的影响。

2. 实验二:图像特征提取(1)实验目的:学习并掌握图像特征提取方法。

(2)实验步骤:1)选择合适的特征提取方法,如HOG(Histogram of Oriented Gradients)、SIFT(Scale-Invariant Feature Transform)等;2)对预处理后的图像进行特征提取;3)观察提取到的特征,分析特征对识别效果的影响。

3. 实验三:图像识别与分类(1)实验目的:学习并掌握图像识别与分类方法。

(2)实验步骤:1)选择合适的分类器,如支持向量机(SVM)、K近邻(KNN)等;2)对提取到的特征进行分类;3)观察分类结果,分析分类器的性能。

4. 实验四:机器视觉在人脸识别中的应用(1)实验目的:了解机器视觉在人脸识别领域的应用。

(2)实验步骤:1)采集人脸图像;2)对人脸图像进行预处理、特征提取和识别;3)观察识别结果,分析人脸识别系统的性能。

四、实验结果与分析1. 实验一:图像预处理通过对图像进行灰度化、滤波和边缘检测等预处理操作,可以有效提高图像质量,减少噪声对后续处理的影响。

实验结果表明,预处理后的图像质量得到了明显改善。

机器视觉及其应用实验报告

机器视觉及其应用实验报告

Har bin I nstitute of Techn ol ogy实验报告课程名称:机器视觉及其应用实验名称:摄像机标定上机考证院系:自动化测试与控制系班级:1036103实验人:胡洋学号:6100100311教师:陈凤东实验时间:哈尔滨工业大学《机器视觉及其应用》实验报告一、实验名称:摄像机标定上机考证二、实验人员:胡洋三、实验日期:四、实验目的:上机考证摄像机标定方法五、实验原理:摄像机标定是一个确立摄像机内部参数(包含几何与光学参数 )和外面参数(包含摄像机相对世界坐标的地点及方向)的过程。

摄像机标定的目的是成立摄像机世界坐标系中坐标(x w , y w , z w )T与其相应图像像素坐标 (u,v)之间的关系。

最后实现利用计算机收集获得的二维图像来恢复待测物体的三维信息的目的。

摄像机标定方法是视觉系统实现的前提和基础。

当前现有的摄像机标定技术大概能够分红两类:传统的摄像机标定方法和摄像机自标定方法。

传统的摄像机标定方法是在必定的摄像机模型基础上,鉴于形状、尺寸已知的特定参照物,利用参照物上的特点点的世界坐标和相应的像素坐标之间的关系,经过一系列数学变换和计算方法,求取摄像机模型的内外参数。

传统的摄像机标定方法需要高精度的已知构造信息,过程复杂,可是标定精度高,合用于多种摄像机模型。

而摄像机自标定方法例不依靠特定的标定参照物,只是利用摄像机获得的一系列图像信息来确立摄像机参数。

摄像机自标定方法对环境适应较好,能够无人参加下达成标定,可是精度低,鲁棒性不足,不合用于丈量场合。

传统的摄像机标定方法按其求解的方法可分为三类:线性方法、非线性优化方法和考虑畸变赔偿的两步法[15]。

线性方法不需要迭代,速度较快。

可是定标过程中忽视了摄像机镜头的非线性畸变,使得定标精度遇到影响。

一般的线性求解方法是透镜变换方法和直接线性变换 (DLT) 方法,他们都是利用必定数量的已知特点点的成像信息和公式 (2-18) 的投影变换矩阵求解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

封面作者:PanHongliang仅供个人学习基于HALCON的机器视觉系统的研究与实现摘要近年来,机器视觉系统以其高效率、高可靠、低成本的特点在国外取得了广泛的应用。

机器视觉系统适用于众多领域,例如工业自动化、医药业、制造业、农业等,弥补了人类视觉的很多不足。

本文采用德国MVTec公司的专业机器视觉软件HALCON来开发机器视觉系统,提出了相关机器视觉实现方法,并且在机器视觉实验平台上完成了一个弹簧片检测任务。

目前关注较多的是机器视觉系统的硬件部分,而机器视觉软件部分关注较少,一个先进的机器视觉系统除了具有高性能的硬件外,还需要有高性能的软件,虽然说许多常见的开发软件例如Mircosoft的Visual Studio、NI的LabWindows\CVI等等都可以开发机器视觉系统,但是开发周期比较长,针对性较弱,程序的复杂程度较高。

而采用HALCON作为机器视觉和图像处理核心软件,不仅大大缩短了开发周期,降低了开发难度,而且可以参考HALCON 提供的众多机器视觉和图像处理例程来针对具体的任务做具体开发。

文章的第一章研究了机器视觉系统的组成、应用现状和发展,并且对机器视觉软件HALCON做了概述。

第二章根据相关要求,选择合适的硬件单元,设计和搭建了VS-ZM1200机器视觉实验平台。

第三章研究了机器视觉中常用的一些图像处理技术,重点讨论了在弹簧片检测任务中所采用的图像处理技术和算法,如图像的增强,分割,边缘检测等。

第四章研究了机器视觉软件,重点研究了HALCON,并且对在Visual C++开发环境下如何使用HALCON编写的程序做了讨论。

第五章介绍了在VS-ZM1200机器视觉实验平台上,使用HALCON和Visual C++开发的一套弹簧片检测系统,该系统完成关于弹簧片的尺寸参数测量和外观参数判别的任务。

第一章:绪论1.1机器视觉概述人类在征服自然、改造自然和推动社会进步的过程中,为了克服自身能力、能量的局限性,发明和创造了许多机器来辅助或代替人类完成任务。

这类机器,我们通常称为智能机器,它能模拟人类的功能,能感知外部世界并有效地解决人所希望解决的问题。

人类感知外部世界主要是通过视觉、触觉、听觉和嗅觉等感觉器官,而视觉,是人类最重要的感觉功能。

视,就是看。

觉,就是感觉、感知。

通过看来感知外部世界丰富多采的信息。

“百闻不如一见”,这句话生动地说明了视觉对获得客观世界信息的重要性。

据统计,人所感知的外界信息有80%以上是由视觉得到的[1],通过视觉,我们可以感受到物体的位置,亮度以及物体之间的相互关系等。

因此,对于智能机器来说,赋予机器人类的视觉功能对发展智能机器是极其重要的,由此形成了一门新的学科———机器视觉。

机器视觉,就是用机器(通常是数字计算机)代替人眼来做测量及判断,对图像进行自动处理并报告“图像中有什么”的过程。

美国制造工程师协会(SME Society of Manufacturing Engineers)机器视觉分会和美国机器人工业协会(RIA Robotic Industries Association)的自动化视觉分会对机器视觉下的定义为:“机器视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像,以获得所需信息或用于控制机器人运动的装置”。

具体来讲,是指通过镜头将被测目标转化为图像信号,投射至影像接受器件(一般为 CCD 元件)上再通过数字计算机进行分析处理。

CCD是英文(Charge Coupling Device)的缩写,其中文含义为电荷耦合组件。

当不同强度的光线照射在CCD表面,CCD即发生光电效应,产生对应分布的电荷量。

通过模数转换即可得到对应的数字量。

由于一般均采用8位模数转换,则最低强度光线(黑)到最高强度光线(白)分成256等分(0~255),专业术语称之为灰阶或灰度随着信息时代的到来,用计算机处理各种信息的需求越来越多。

多媒体信息处理技术已经成为日常生活各个领域的迫切需要,而人们就更希望能用计算机来处理视觉问题,例如利用人脸、虹膜、指纹等识别技术来处理与个人有关的一切事务。

利用自动识别技术帮助盲人,利用视觉自动监控系统监视环境中发生的非常事件,如陌生人的侵入、老年人的异常行动等。

在如智能交通管理系统、视频检索、用于军事目的的自动目标检测等,都需要应用机器视觉技术来解决问题。

正如视觉是人类在自然环境与社会环境生存不可缺少的最重要感知器官,机器视觉技术也是信息技术中一门不可缺少的技术,因此它成为计算机学科中不可或缺的一们学科。

1.1.1 机器视觉组成图1-1 机器视觉系统的组成框图图1-1用图的方式表示了一个机器视觉系统在最基本层次上的组成。

首先对未知物体进行度量,并确定一组特征的度量值。

在工业应用中,这些特征包括被度量零件在图像中的长,宽和面积。

一旦特征经过度量后,其数值就被送到一个实现决策规则的过程中去。

这种决策的规则一般用一个子程序实现。

它对度量值进行计算,并根据所度量的值确定物体最可能属于的类别。

典型的机器视觉系统一般包括:光源,光学镜头,摄像机,传感器,图像分析处理软件,通讯接口等组成的。

图1-2:机器视觉基本结构如图1-2所示光源:在目前的机器视觉应用系统中,好的光源与照明方案往往是整个系统成败的关键,光源与照明方案的配合应尽可能地突出物体特征量,在物体需要检测的部分与那些不重要部份之间应尽可能地产生明显的区别。

其中 LED 光源凭借其诸多的优点在现代机器视觉系统中得到越来越多的应用光学镜头:光学镜头相当于人眼的晶状体,在机器视觉系统中非常重要。

镜头的主要性能指标有焦距、光阑系数、倍率、接口等。

相机:相机是机器视觉系统获取原始信息的最主要部分,目前主要使用的CMOS相机和CCD相机。

目前CCD 摄像机以其小巧、可靠、清晰度高等特点在商用与工业领域都得到了广泛地使用。

图像采集卡:在基于PC 机的机器视觉系统中,图像采集卡是控制摄像机拍照,完成图像采集与数字化,协调整个系统的重要设备。

视觉传感器:基于PC 机的机器视觉系统结构没有模块化,安装不方便,可移植性差,特别是与工业广泛使用的PLC 接口比较麻烦。

从软件和硬件开发两个方面来考虑,都需要一种更适合工业需求的机器视觉组件。

目前国外已经开发出了一种叫做视觉传感器的模块化部件,图2 为实物图。

这种视觉传感器集成了光源、摄像头、图像处理器、标准的控制与通讯接口,自成为一个智能图像采集与处理单元,内部程序存储器可存储图像处理算法,并能使用PC 机,利用专用组态软件编制各种算法下载到视觉传感器的程序存储器中。

视觉传感器将PC 的灵活性,PLC 的可靠性、分布式网络技术结合在一起。

用这样的视觉传感器和PLC 可以更容易地构成机器视觉系统1.1.2 机器视觉应用机器视觉被称为自动化的眼睛,在国民经济、科学研究及国防建设等领域都有着广泛的应用。

视觉的最大优点是与被观测的对象无接触,因此对观测与被观测者都不会产生任何损伤,十分安全可靠,这是其他感觉方式无法比拟的。

另外,视觉方式所能检测的对象十分广泛,可以说对对象是不加选择的。
