ProE管道设计(Piping)入门教程

ProE管路标准教程

一、创建线栈一、 Routing Pipelines a) First pipeline 1. Open the BASIC_ROUTING.ASM 2. Enter the Piping module. Click Applications > Piping 3. Read in the 1_Hose line stock file. 4. Create a pipeline feature. Click Pipe Line > Create/Route, enter[Line_1], and select [1_HOSE] as the active line stock 5. Route pipeline from Port3_V on the vessel to Port2_MT 。

b) Second pipeline 1. Create pipeline line_2 2. Set start point , ToPnt/Port > Point/s 3. Follow > Axis > Done, and pick the firstaxis shown Figure 12, and click Done Follow. 4. Again, click Follow > Axis > Done, and pick the second axis inFigure 12. Click Change > Ends > Done > Accept, Drag, andDone, to accept the right side of the axis. Using the cursor, drag the endpoint of the axis to the right andclick. Click Ext Length, and enter [2.5], then click Done andDone Follow. 5. Connect some of the pipe segments. Click Connect > Pipe End,and pick the first pipe end shown below. Click Pipe End again,pick the second pipe end, and click Done and Done Connect. 6. Next, view alternatives to connect the two axes segments. Click Connect > Pipe End, and pick the first pipe end, then click Pipe End again Pick the second pipe end shown below and click Done,and Done Connect. 7. Now try the same routing with a different option. Click DeleteLast, then Set Start, Pipe End, and pick the first pipe end shownabove. Click To Pnt/Port, Pipe End, and pick the second pipe end.Notice the difference in the pipeline. 8. Complete the routing of LINE_2 ,CREAT SOLIDc)Create LINE_3 and LINE_4 using different Point options.1. Create a new pipeline. Click Pipe Line > Create/Route, enter[LINE_3], and select [1_HOSE]as the active line stock.2. Set Start ToPnt/Port ToPnt/Port3.DOWN4.To assist in Routing, it is possible to use an array of datum points.Route LINE_4 using thistechnique. Create a new pipeline. ClickPipe Line > Create/Route, enter [Line_4], and select [1_HOSE]as the active line stock.5.Click Set Start > Entry Port, and pick Port2_MT on the multitank.Click ToPnt/Port > Point/s,and pick the point just beyondPort2_MT.6.Set Start ToPnt/Port ToPnt/Portd)Route LINE_5 using flexible shape pipeline.1.Create a new pipeline. Named line_52.Create some disjointed pipeline segments following the axesshown below. Click Follow >Axis > Done, and the first axisshown below, and Done Follow. Repeat for the second axis.3.Change the current piping environment. Click Pipe Environment> Line Shape > Flexible >Done > Done Return. To route the flexible line, click Set Start, and pick one of the pipeends,followed by ToPnt/Port, and the other pipe end.4.Make solide)The final pipeline will use sketches for routing.1.Create a new pipeline. Named [line_6]2.Before routing the next pipeline, change the Pipe Environmentdefaults. Click PipeEnvironment > Line Shape > Straight >Done > Corner Values > [3.00] > Done Return.3.Create some disjointed pipeline segments following the axesshown. Click Follow > Axis >Done, and pick the first axis shownbelow. Click Change > Ends > Done > and accept theouter pointof the axis, then click Drag, and ing the cursor, drag the endpoint of the axis outward and click.Click Ext Length, and enter [3.0], then click Done and DoneFollow.Repeat for the second axis, using [2.0] as the extensionvalue.4.Next, the first portion of the pipeline will follow a sketch. ClickFollow > Sketch > Done.For the sketching plane, click MakeDatum > Through, and pick the first axis in Figure 26.ClickParallel, and pick the top surface of the Base.5.Down the sketch as follow6.After completing the sketch, click Done > Done Follow, and theCONNECT menu shouldappear. Notice how the new defaultradius from the line stock set in the Pipe Environment is applied to the corners of the sketch. Click Pipe End, and pick the end of the follow axis segment, then click Done, and Done Connect. When the free end of the pipeline highlights, click Quit Connect and return to the ROUTE PIPE menu.7.Before sketching the next segment,change the PipeEnvironment defaultsagain. Click Pipe Environment >CornerType > Miter Cut > Done >Square > Done, and Done Return.8.Sketch the second portion ofthe pipeline. Click Follow >Sketch >Done. For the sketching plane,click Make Datum > Through, andpickthe axis as shown in Figure 29. ClickNormal, and When the sketch is completed, click Done > Done Follow, and the9.CONNECT menu should appear. Click Pipe End and pick the end of the follow axis segment,thenclick Done, and Done Connect. When the free end of the pipelinehighlights, click Quit Connect.Sel ByMenu > Sel By Menu > Basic_Routing.asm > Datum > Name >A‐Right_1, and Done.10.The final segment will be completed using flexible line. Changethe current pipingenvironment. Click Pipe Environment > LineShape > Flexible > Set Length > Done > Done Return.11.To route the flexible line, click Set Start, and pick one of the pipeends, followed byToPnt/Port, and the other pipe end. Enter [5.5]as the fixed length of pipeline, and click Done Return.12.Make solid.第三章进阶布线技术一、Using Additional Routing Techniquesa)Route the first pipeline1.Open the ADDL_ROUTING.ASM2.Read in the 1_Hose line stock file.3.Create a pipeline feature nemed [line_1]4.Click Set Start,and select PORT1_V,and Extend [3.0]5.Click Extend > Direction, and select the upper horizontal edge ofthe Base. Click EnterLength, note the direction of the arrow, andenter [‐4.0].e Extend Direction a little differently, the same direction ,extend [5]7.Route the pipeline towards the Base. Click Extend > UpTo, andpick the Base surface asshown in Figure 12. Click Enter Length,and enter [7.0]8.Begin routing from the end of the pipeline. Click Set Start, andselect the PORT1_P on thePump as shown in Figure 12. Extendthe pipeline in the Z‐axis direction of the port. ClickExtend, enterthe length, and enter[3.0]9.Click Extend > UpTo, pick the surface on the pump in Figure 12,click Enter Offset, andenter [-2.0]. Complete the routing byclicking Connect, and pick each free pipe end, thenclick Done >Done Connect. Refer to Figure 13. DO NOT make a solid pipe atthis timeb)Route the second pipeline1.Create a pipeline feature and nemed [line_2]2.Click Set Start, and select PORT2_V, Extend and Enter Length, and enter [3.0].3.UpTo, pick the first surface of the bracket, than up and Offset [3.0] of the other surface，change the corner value to [0.75]4.Extend > UpTo base surface and offset [2.0]5.Begin routing fromthe end of thepipeline.6.Extend [3]7.Y‐Axis [6]8.x‐Axis [6]9.Changing LineShape to Flexible10.To Pnt/Port,finishc)Begin the third Pipeline. Use a combination of Follow Curve and Extend1.Create a pipeline feature nemed [line_3]2.Set stard point,Extend andEnter Length, and enter [5.0].3.Click Follow > Axis > Done,and select A_1 on the Block,and click Done Follow.4.Click Follow > Curve, Done,pick the first curve shown inFigure 19, then click SelectAll > Done, Done Follow.Repeate Connect to create FOURconnections between the pipesegments6.Click Extend > Direction,pickthe underlying datum curve inFigure 20 and extend to theleft[4.0]. Click Done andDone-Return.d)Begin Routing LINE_4. Use Follow Pipeline for the major routing.1.Create a pipeline feature nemed [line_4]2.Begin routing LINE_4 from the unused port on the first Pump.Click Set Start, and pickPORT2_P on the pump as shown inFigure 21. Route the pipeline using various extendcommands, andclick ToPnt/Port to arrive at APNT0. (此处是随意布线)3.Route the next segment using a follow pipeline. Click Follow >Pipeline > Done, pick Line_3,click Specify, and Done to specify the start and end segments as shown in Figure 22.4. Start Point, Done, pick APNT0, and click Done Follow.5.connect the segmenting Routing commands of your choice , complete the routing for the two lines asfollow.e)Lines 5 and 6 will require some branching. Create the Pipelinesand Branch into Line 2, createdearlier.1.Create a pipeline feature nemed [line_5]2.Begin routing LINE_5 from the Multi Tank as shown. Click Follow > Axis > Done, pick axisA_4, and then click ChangeEnds > Done. Accept the outer end. Use Drag and Ext Length to extend past the axis [6.0]. Click Done > Done Follow. Click Set Start > Pipe End, and pickthe end of the pipeline.3.Click Branch > Perpendicular(垂直，正交), and pickLINE_2. Click Done-Return whenfinished. Refer to Figure 24.4.Create another pipeline featurenamed [line_6]5.Begin routing LINE_6 fromA_8 on the same Multi Tank,and use the same Follow andChange End procedure as withA_4.6. In order to create this branch,you will create a datum pointon LINE_2. Click Branch > ToPoint > Create Pnt, pick alocation as shown on LINE_2,click Length Ratio, and enter[0.75]. Referto Figure 25.二、Using the EZRouter and Square1.Change the working directory to EZ_Route_Rect and open theEZ_ROUTE_RECT.ASM file.2.Read in the [Circ_050] and [Rect_1_2] line stock fileb)Route a pipeline that will represent a duct(电缆槽) using square pipe.1.Click PipeLine > Create> ’pl2’ >Rect_1_2.2.Click Set Start. Pick the Port2_V Csys.3. Click EZRouter and use withthe saved views. Route thepipe similar to Figure 42.4.Make the pipeline solid andtype [DUCT_1].5.6.7.第四章 Modifying Pipelinesa)Some new routing point locations are needed in LINE_2. Useinsert point to accomplish this.1.Open the Modify_Basic_Routing.asm2.Before modifying the pipeline, change the display of LINE_2 to centerline.3.Insert a point for a routing location. Click Route, pick LINE_2,and click Insert Point. Pickthe pipe segment shown to insert the point on. Click Create > Static > Done,4. Use [3.5] [3.5] [0.75] to creat the point.5.Insert another point into the pipeline , Create > Dynamic > Done.b)Use the SEL BY Menu technique to select an empty pipeline.1.Create a temporary pipeline. Click Pipe Line > Create, enter [temp], 1_HOSEc)Make several modifications to LINE_61.Click Route, pick the pipeline shown in Figure 12, click Mod Dim,and pick the sketchedsegments. Modify the [0.75] dimension to[-6.0] and click Done Sel. Pro/E automaticallyattempts toregenerate the Pipeline, and it fails because this flexible line wasconstructedwith the Set Length option, and this modificationexceeds the set length.（修改草绘中0.75到－6）2.Make solid and regenerate3.From the PIPE MODIFY dialog box, select CORNER, pick theupper left mitered corner asshown in Figure 14, and change theType to Bend with a radius of [3.0]. Use Select Cornerto pickthe upper right corner, and change its type to Fitting. Click Apply> Close, andRegenerate Automatic.(用“管道修改”修改两个拐角，左边修改为半径为3的折弯，右边修改为管接头拐角，自动再生)4.The solid pipe fails because it has split into two pieces. Delete the solid and recreate. ClickQuick Fix > Delete > Confirm, and Yes to exit Resolve mode. Click Make Solid and edit the new pipeline names to be [MOD_1] and [MOD_2]. Notice the opening between the twosolid pipe segments allows for a fitting to be placed. Referto Figure 15.（再生失败后删除实体，重新命名为两段）d)The section of pipe between the arches requires a diagonalmiter.1.Click Mod Pipe, pick thepipeline, clickDone Sel, change Bend to Diag Miter Cut,and entera value of [5.0] [2] . Click Apply,note the changes and close.2.Click Regenerate > Automatic toupdate the solid pipe.e)Modify the line stock on some pipelines.1. Click set >Line Stock > Read,and select 050_PIPE2. Mod Pipe > Line Stock, pickLINE_3, and click DoneSelect.Select 250_LINE and clickApply. Click SelectSegment again, selectLINE_FLEX, click Done Select,change to 050_PIPE,click Apply, Close, and Regenerate Automaticf)Modify some built-in angular dimensions in the multi-tank tochange the pipelines1.Click Mod Dim and pick the four nozzles on the multi‐tanks as shown in Figure 19.Modify the four 60 degrees dimensions to[90].2.Regenerate Automaticg)After modifying nozzle angles, one flexible line is stretched too tight, and the other is toocramped. Make necessary modifications to the flexible pipelines.1.Click Mod Pipe, and Flex Shape, select the LINE_FLEX, and click Fixed Length. NoticePro/E provides the current value of theflexible line. Enter [20.0], click Apply, and notehow the linebows out. Click Select Segment, pick the “S” shape in LINE_6,and change thelength to [10.0]. Click Apply, Close, and Regenerate.(前一步骤修改成了12，此处改到10)二、Using Replace Modea)The pipeline goes straight through the tank. Correct thisproblem by sketching the pipeline inthis area.1.Open REPLACE_MODE_ROUTING_E2.Click Route，Replace > Enter Replace第五章 Fittings一、Inserting fittings in a Piping Systema)Prepare some corners for fittings1.Open the FITTINGS_MOD_ROUTING.ASM2.Fittings should always be placed before solid pipes are made. Pick each pipe above inFigure 26, and use the right mouse button to delete them.（接头一般在管道实体创建之前放置，删除图示管道实体）3.Click Route, pick the pipeline as shown above in Figure 27. Click Redefine, pick thesegment again, and click Change > Sketch >Done > Sketch. Modify the sketch as in Figure28. Click Doneand Done Follow when finished.（修改草绘为接头准备）4.Modify the corners as shown in Figure 29 to fitting corners. Click Mod Pipe > Corner, pickthe three corners, and click Done Sel.Change the type to Fitting > Apply. Click Close.5.Insert three corner fittings. Click Fitting > Insert > Corner >1EL90THRD, pick the corner asshown in Figure 30, and click Done. Repeat for the other corners shown.6.Insert another corner fitting. Click Fitting > Insert > Corner >1EL45 and pick the cornershown below. Click Done, and DoneReturn.7.One of the fittings should be a corner elbow. Click Fitting >Replace, pick the fitting asshown in Figure 32, and click Manual> Done > 1EL90 > Open, then pick the pipeline corner.Click Done, and Done- Returnb)Place some additional fittings from the Multi_Fitting familycreated in the last exercise1.Click Fitting > Insert > Straight Break > Multi_Fitting > Open >The Generic > Open. ClickCreate Point. Pick the location as shown in Figure 33. Pick Length Ratio and enter [0.5].Pick the datum point on the fittingin the subwindow and click Done2.Click Fitting > Insert > Straight Continuous > Multi_Fitting >Open > Multi_BR1 > Open.Create a point ½ way along thepipeline as shown in Figure 34. Click Create Point. Pick the location shown in Figure 34. Pick Length Ratio and enter [0.5].Pick the datum point on the fitting in the subwindow, and click Done.3.The orientation of the fitting above needs to be changed. Click Redefine, select the fitting,and click Orientation. Click Flip, and Done.4.Click Redefine, select the fitting, and click Orientation a second time. Click Twist > EnterValue, enter [45] > Done > Done >Done, and Done-Return. Your assembly should resembleFigure38.c)Next, create some extract models for documentation purposes.1.Click Extract Model > Extract. Enter [EXT_LINE_1], and pick allcomponents in LINE_1. Click Done Sel,Done. Repeat theprocess, creating two more extract models for LINE_2 andLINE_6 as shown in Figure 39.Notice these models ARE addedto the MODEL TREE for this assembly as components, however,they maybe deleted from the assembly so as to not interfere with aBOM, and can still be opened independently.2.Repeat ，repeat ……第六章 Piping Information and Drawings一、Extracting Bend Information1.Open the INFO_DRW_ROUTING assembly.2.Select ANALYSIS > MODEL ANALYSIS, and GLOBAL INTERFERENCE from the TYPEdrop down list. Notice there are at least five pairs of interfering components. Use theup/down arrows to investigate each pair（查看全局干涉）3.Investigate the information options in the PIPING INFO dialog box. Select INFO from thePIPING menu (or INFO, PIPING from the pull-down menu). The PIPING INFO dialog boxappears, with the default Info Type as General, and the drop down option set to Pipe Line（查看管道信息对话框，使用“常规”和“管线”“管段”）4.Pick the pipeline shown in Figure 6 and read the information provided. Change the dropdown option to Segment, and then pick the segment shown in Figure 6. Notice theincreased information.5.Generate a BOM. Select BOM from the drop down list. Scroll down the window to viewthe BOM. For easier viewing, click Info. Close the large info window when finished.6.Select Length from the INFO TYPE drop down list. Notice there are several options: PipeLine, Segment, Stock, as well as Pre/Cut or Centerline. Select PIPE LINE > CENTERLINE,and pick the pipeline shown (LINE_6). （查看管段的长度，查看管线6的长度）7.Change the Length Type to Pre/Cut and observe that the length is identical in this case(58.32).(使用预切割模式和中心线模式查看管线6长度)8.Mod these corners as follow9.Repeat the 7th ,(注意到两种模式下的管线长度不一样)10.Change the definition drop down from Pipe Line to Line Stock. Notice the system lists allline stocks used in this assembly. Select 1_HOSE, and Pro/E calculates the total length ofraw 1_HOSE linestock required for this assembly.(查看线栈1_HOSE的管段长度)b)Take advantage of parameters in the Line Stock, andperform a pipe check operation.1.Change the Info Type to Check Pipe, and pick the same pipeline segment as in Figure 15.Notice the various violations. Use the up/down arrows to highlight the geometry.2.click Linestock > Edit >1_HOSE > Check Pipe, and change the MIN_BEND_SEPARATIONto [2.00], the MIN_STRAIGHT_LENGTH_END to [1.00]. Click OK > Done-Return,and Regenerate > Automatic.(将最小折弯间隙改为2，最小直段长度为1)3.Repeat the 1sd (重复第一步，发现违规减少)c)Generate Bend Machine and Bend Location Data for a pipeline.1.Set the Display of the pipeline as shown to centerline2.Click Info > Piping > Bend Location, and pick the segment and coordinate system, clickDesignate for Report Setup, and Info. Save the analysis. Click Saved Analyses, enter[BEND_LOC], and [Save]. (注意，此处需要保存报告)3.Change the Info Type to Bend Machine and pick the segment as in Figure 19. (Be sure toflip the direction of the arrow, if necessary), click Designate for Report Setup and Info.Save the analysis.Click Saved Analyses, enter [BEND_MACH], and [Save]. Close the dialog box when finished. （保存折弯机信息）4.Set the Display of the pipeline back to Solid. （不要关闭窗口）d)Create a drawing which extracts bend machine and location data from LINE_6, and also usesa custom BOM with repeat regionparameters.1.Click File > New > Drawing, and enter [Pipe_Info], OK,INFO_DRW_ROUTING.ASM asthe default model, no template, size C and click OK.2.Create a view of the entire assembly. Click Views > Add View >General > Full View > NoXsec > Unexploded > Scale > Done,pick a point in the upper left corner of the screen, andenter [0.20].Turn off the display of all datum features, and change the displayto No Hidden.3.Two tables have been saved in your directory that contain onlysome plain text. Place themon the drawing. Click Table >Save/Retrieve > Retrieve > Bend_Loc._Table.tbl > OK, andplace the table on the drawing. Repeat for the Bend_Machine_Table.tbl. Position the tablesas shown in Figure 20.（从文件插入两个表格）4.Create a repeat region in the first table. Click Table > Repeat Region > Add > Simple5.Enter the following parameters in the first table6.Enter the following parameters in the second table7.For each table, click Repeat Region > Attributes, select the region, and click No Duplicatesand Recursive > Done, then Update Tables.（设置无多重记录，递归的）e)Create the Bill Of Materials.1.Click Table > Save/Retrieve> Retrieve > PIPING_BOM_TABLE.tbl > Open,(插入BOM)2.For each region, click Repeat Region > Attributes, select the region, and click No Duplicatesand Recursive > Done and Update Tables. Click Filters > By Item, select the three extract models and the assembly, and click Done Sel > Done.（定义无重复，递归，过滤）3.Click Attributes > Start Index, select the lower region, and then the upper region. Click SortRegions, select the upper region,click Add > Forward, select the name column, then click Done Sel> Done. Refer to Figure 25.（定义起始编号）4.Show the BOM balloons. Click BOM Balloon > Set Region,select the upper region, andclick Show > All. Use Detail Create Balloon for the lower region. Adjust the balloons using Detail Move or Mod Attach.（定义球标）。

ProE管道建模的三种方法：扫描、高级管道、管道模块

Pro/E管道建模的三种方法：扫描、高级管道、管道模块没有接触管道时，感觉管道建模很复杂，其实真正去应用的时候，并没有想象得那么难。

这里我们一起来探讨管道建模，相信你也一定能行。

通常创建管道有三种方法：曲线扫描：这其实是用普通特征来创建管道，建管道比较麻烦；插入→高级→管道：有一定的局限性，比如只能在零件模式下使用，装配模式是出不来管道实体的；应用程序→管道：这是管道模块，功能强大优势明显：如工艺上，多数管道都是在各零件安装定位后安装，与实际设计理念相同。

下面就针对这三种管道建模方法进行探讨，重点放在第三种Pro/E管道模块上。

所用版本为Pro/E4.0 m050。

目录第一种方法：扫描特征 (2)第二种方法：高级管道 (7)第三种方法：管道模块 (12)规范驱动 (22)保温材料 (36)实例 (40)XinYaZhu第一种方法：扫描特征使用传统的零件创建曲线，扫描成实体的方法。

先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，如果管道中心线是空间的，那么轨迹曲线的创建就比较复杂了。

这种方式可以在零件模式和组件模式两种模式下创建。

这里举一空间管道为例进行说明。

1、在一基准面中草绘曲线12、在与上一基面垂直的基准面中草绘曲线2这是两条曲线的空间位置3、我们要利用这两个平面曲线生成空间曲线。

按住CTRL选中这两条曲线；编辑→相交生成所需要的管道空间曲线4、插入→扫描→伸出项选择相交曲线作为轨迹曲线进入管道截面界面，绘制两个圆形，代表管道的外径和内径退出截面，确定，得到如图所示的管道。

实例part： pipe1.rar (214.83 KB)第二种方法：高级管道使用零件中的管道特征创建。

这种方式可以在零件模式和组件模式两种模式下创建。

下面以一个变形的晾衣架为例说明高级管道的创建。

上面讲了零件模式下的创建，高级管道就采用组件模式下创建高级管道。

1、新建6个基准点确定后，生成点的结果2、插入→高级→管道这里选择多重半径，意思是管道在基准点折弯的时候，弯曲半径是不一样的。

pro e通孔连接管的制作

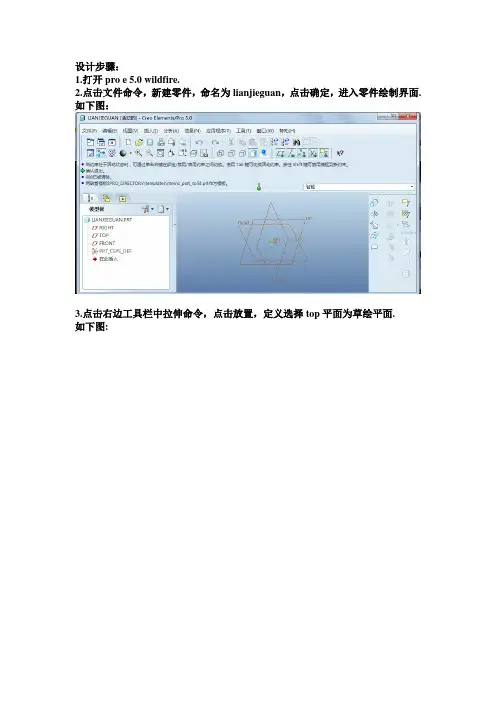

设计步骤：1.打开pro e 5.0 wildfire.2.点击文件命令，新建零件，命名为lianjieguan，点击确定，进入零件绘制界面.如下图：3.点击右边工具栏中拉伸命令，点击放置，定义选择top平面为草绘平面.如下图:4.选择直线工具中的中心线，绘制两条中心线.5.选择圆命令，绘制圆，点击鼠标中键，再双击直径尺寸将其改为28.6.点选确定.将其拉伸高度修改为3.如下图：7.在插入工具中选择模型基准中草绘，草绘一段圆弧【注释：为了更方便的绘制圆弧，最好是选择圆的上表面作为辅助参考面并且在两中心线位置放置一个集合点】和一条直线，按鼠标中键，修改圆弧直径为25【注释：在修改尺寸的时候注意技巧性，尺寸修改的先后要有规律性】，2条直线尺寸均为3，单击确定.如下图所示：8.选择插入菜单中的扫描命令中的伸出项中，在弹出的对话框中选择选取轨迹，选取圆弧，完成，按照我的习惯，我会选取自由端【注释：由于此处自由端和合并端效果一样，可任选其一】，然后绘制截面，确定，先预览效果，满意即可单击确定，如下图所示：9.选择拉伸工具，将圆作为基础草绘截面，最好选取前面所绘的直线端点作为基础参照，即可进行草绘.，绘制一个直径为28的圆，再进行拉伸，拉伸高度为3，如下图：全选即选择整个链】如下图：再绘制截面，绘制一个直径为14的圆，确定，预览效果，满意即可确定，如下图：11选择孔工具，然后选择孔到选定的面，放置，选择圆作为主要参照，类型选择直径，然后再先去轴和right 作为偏移参照【注释：按住ctrl 可同时选取多个对象】，输入直径22，角度60，孔直径3，即可。

如下图：12选取编辑工具中的阵列，再对话框中选择轴阵列，选择轴，然后输入数量6，角度60，即可.如下图：13步骤同12再另外的圆板上打通孔，如下图：14保存，。

Creo Elements Pro 5.0 管道设计培训说明书

Piping using Creo Elements/Pro5.0(formerly Pro/ENGINEER Wildfire5.0)OverviewCourse Code TRN-2246-TCourse Length3DaysIn this course,you will learn how tomanually create(non-specificationdriven)mechanical piping designs usingPro/ENGINEER Wildfire.This includeslearning how to configure pipelines,howto route pipelines,and how to insert pipefittings such as valves and reducers.You will also learn how to createspecification driven industrial pipingdesigns using Pro/ENGINEER Wildfire.This includes learning how to useschematic diagrams created withRouted Systems Designer to drive3-Dindustrial piping designs created withinPro/ENGINEER Wildfire.You will learn how to document pipingdesigns by creating drawings that includeBOM tables,pipe bend tables,andengineering information.You will alsolearn how to export ISOGEN format filesfor creating pipeline,spool and systemsisometric drawings.Course Objectives•Understand the manual piping designprocess.•Understand the specification-drivenpiping design process.•Create piping assembly structures.•Configure and route pipelines.•Move and modify pipelines.•Create pipe solids and fabricate pipes.•Configure and insert fittings.•Create piping report information.•Create piping drawings.•Configure a piping specificationdatabase.•Configure project specific data files.•Create specification-driven pipelines.•Create schematic driven pipelines.Prerequisites•Introduction to Pro/ENGINEER Wildfire5.0Audience•This course is intended for engineers,involved in the3-D routing of mechanical piping systems and industrial piping systems.AgendaDay1Module1Introduction to PipingModule2Creating Piping Assembly StructuresModule3Configuring and Routing PipelinesModule4Moving and Modifying PipelinesModule5Configuring and Inserting FittingsDay2Module6Creating Solid Pipeline ModelsModule7Gathering Piping InformationModule8Creating Piping DrawingsModule9Specification Database OverviewModule10Setting Up Specification Databases:PipingModule11Setting Up Specification Databases:FittingsDay3Module12General Master Catalog FilesModule13Configuring Project Specific Data FilesModule14Specification-Driven Routing and Inserting Fittings Module15Using RSD Process and Instrumentation Diagrams Data Module16Schematic Driven Pipeline ModelingModule17Using ISOGEN PCF Data。

proe管道设计

2
Pro/E 野火 2.0 三维配管设计建模
4 个工作环境和 3 种配管方式
（1）4 个工作环境 <i> Pro/E 标准组件建模环境 <ii> Pro/E 管道专业环境 <iii> Pro/E 内嵌的 Pro/TABLE 表格编辑环境 <iv> RSD 布线系统设计师的 P&ID 线图环境
常用的管件（管件（狭义概念）也称管接头（广义概念））包括：弯头（有 90°、45°两种形式）、Coupling（管接头（狭义概念））、异径管（也称为大小头）、三通、支管台（如 Weldolet 焊接支管台）、四通等。 Bend（弯管），是指带有弯曲拐角的管子，包括直线部分和弯曲部分，拐角是管子的一部分。
第 2天 M05 设置规范数据库：管道（在 Pro/TABLE 中创建、修改） M06 设置规范数据库：管件（在 Pro/TABLE 中创建、修改） M07 配置项目规范数据文件（在 Piping 中创建、修改）这三个模块一起讲授，重点讲授规范驱动的原理和文件结构，练
信息
从相应的对话框调用规范数据信息（用于布置管道和插入管件）
尺寸等
除了手工布管的修改工具，还有编辑定义规范数据文件内容，定义参数
件
意管道设计方
法配置选项
等。
piping_design_
method
2-D 示意图驱动配管

piping使用手册

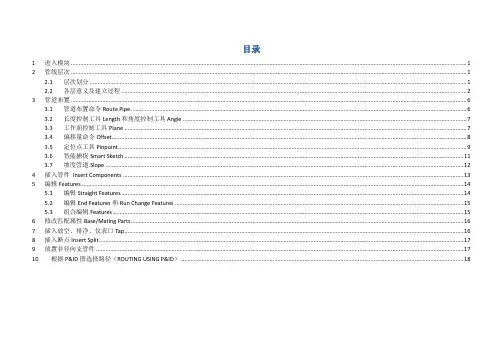

目录1 进入模块 (1)2 管线层次 (1)2.1 层次划分 (1)2.2 各层意义及建立过程 (2)3 管道布置 (6)3.1 管道布置命令Route Pipe (6)3.2 长度控制工具Length和角度控制工具Angle (7)3.3 工作面控制工具Plane (7)3.4 偏移量命令Offset (8)3.5 定位点工具Pinpoint (9)3.6 智能捕捉Smart Sketch (11)3.7 坡度管道Slope (12)4 插入管件Insert Components (13)5 编辑Features (14)5.1 编辑Straight Features (14)5.2 编辑End Features和Run Change Features (15)5.3 组合编辑Features (15)6 修改匹配属性Base/Mating Parts (16)7 插入放空、排净、仪表口Tap (16)8 插入断点Insert Split (17)9 放置非径向支管件 (17)10 根据P&ID图选择路径（ROUTING USING P&ID） (18)1进入模块菜单栏Task→Piping，左侧出现管道工具条如图1-2所示。

图1-1 进入Piping模块图1-2 管道工具条2管线层次2.1层次划分如图2-1所示，管道系统层次划分如下，必须建立Pipeline系统才能开始绘制管道。

图2-1 管道系统层次划分图2-2管道层次划分示例2.2各层意义及建立过程1)Pipeline 管线Pipe run的上一级管理层，必须建立Pipeline系统方可绘制管道。

建立环境：界面右侧Workspace Explorer（WSE）→System标签建立过程：在上一级系统图标上右键单击→New System→New Pipeline→Property Pages Dialog→填入Name（其它属性选填）→OK图2-3建立Pipeline系统图2-4 Pipeline属性对话框2)Pipe run 管段具有同样属性的一个或多个Feature的集合，多条Pipe run组成Pipeline。

ProE管路设计教程

7
主目录路径和文件结构（仅管子部分）（见教材 5-10 页图）
课堂练习练习 1：配置配管主目录（MCAT）文件授课技巧：（1）说明创建和修改*.ptd 文件的工作环境（2）结合课堂练习上的表格示例说明各种表格的作用、关联方式和相互关系
M06 设置规范数据库——管件
目标 ● 描述在规范驱动配管系统时应用主目录（MCAT）插入管件的流程 ● 描述与关键相关的 MCAT 文件类型 ● 配置 MCAT 管件文件 ● 配置管件库模型
课堂练习练习 1：查看 3-D 配管设计练习 2：查看 2-D 线图（P&ID 图）练习 3：布置管道
M02 配置பைடு நூலகம்布置管道
目标 ● 描述配管术语。 ● 配置非规范驱动管道。 ● 使用各种技术布置管道。
布置管道概述配置管材（Line Stock） ● 参数配置管道起点 ● 输入端口 ● 管子终端 ● 选取或创建点创建管道段 ● 应用管材设置
配置非规范驱动（续）管材 ●设计规则参数
◎验证已经布置的管道 ●例如：
◎管段长度 ◎折弯半径 ◎折弯角度 ●用户定义参数 ◎流动类型/压力 ●矩形横截面 ◎管道系统（tubing）/管道网路（Ductwork） ●挠性软管（Flexible Hose） ◎最小折弯半径
布置选项延伸 ●从当前位置延伸
2-D 线图设计流程和仪表线图（P&ID） ●流体系统图 ●大型设备
◎油箱（Tanks） ◎热交换器（Heat Exchanges） ●功能元件 ◎阀（Valves）
1
◎孔板（Orifice Plate） ●流动方向（Flow Direction） ●孔的规格（Bore Sizes） ●测量和控制系统

proE4.0管道(piping)教程——修改尺寸

proE4.0管道教程——修改尺寸1 值标注所选特征的尺寸值，用鼠标选取需要标注尺寸的一、特征实体，该特征实体的所有尺寸参数值将全部显示出来； 2 尺寸修饰2.1 格式格式：下面有公称公称公称、极限极限极限、加加-减、对称对称+-、小数小数小数、分数分数6个功能选项，其中小数小数小数：将尺寸以小数形式显示；分数分数：选取一个尺寸确定，此时要求输入最大分母，2.2 小数位数小数位数：设定尺寸的精度，点击小数位数小数位数小数位数后在消息窗口输入尺寸的小数位数：2，确定，用鼠标点击需要修改的尺寸，将以所设定的尺寸精度显示尺寸，如1000.00；文本后提示选取需文本：编辑尺寸的尺寸公差、形位公差等文本符号，点击文本2.3 文本文本文本符号框和消息输入窗口，同时被选取的尺寸将以要修改的尺寸，选取后弹出文本符号文本符号灰色显示：文本符号栏中选取需要的符号，并设计好尺寸数值后确定。

同一个尺寸可输入从文本符号文本符号一个或一个以上的尺寸文本。

2.4 符号移动尺寸：改变尺寸标注的摆放位置，包括尺寸值在尺寸线上的移动和尺寸2.5 移动尺寸标注整体移动，也可以同时改变。

移动尺寸提示选取1个尺寸项目，用鼠标点击需要移动的尺寸，然后在需要点击移动尺寸移动尺寸放置的位置点击左键，尺寸移动完成。

2.6 移动文本移动文本：将尺寸值在尺寸线上移动，改变值值在尺寸线上的摆放位置，该命令可以实现将尺寸移到尺寸线外进行标注。

如果希望将尺寸移到尺寸线中间，可以使用移动尺寸移动尺寸移动尺寸命令实现，注意移动文本移动文本移动文本命令只能实现尺寸在尺寸线上的移动。

反向箭头：选取需要修改的尺寸将实现尺寸箭头的反向标注。

2.7 反向箭头3 尺寸尺寸：修改选取的一个或多个尺寸，被选取修改的尺寸将以红色显示。

选取尺寸尺寸尺寸后按确定，弹出尺寸属性尺寸属性尺寸属性框，在这里可以对标注尺寸进行编辑，包括尺尺寸修饰寸修饰中的所有命令，是尺寸修饰尺寸修饰尺寸修饰命令的集成：4 设定模型比例设定模型比例：将所有管道模型按照输入的比例值进行缩放，比例值小于1为缩小，比例值大于1为放大，比例值等于1返回原大小，注意比例参照的基准点是笛卡尔坐标系的原点。

proe规范驱动管线报告

关于规范驱动管道中的管线报告“规范驱动管道”允许您创建关于规范驱动管线的各种报告。

可选取管线、管接头或管段以创建报告。

可使用“报告管线”(Report Pipeline)对话框创建下列类型的报告：∙段∙管线∙Fitting∙保温材料∙材料清单∙文件互换格式(FIF)∙示意性的一致性检查∙可指定的报告∙折弯位置报告∙折弯机报告∙孔报告∙时钟角报告此报告显示在“报告管线”(Report Pipeline)对话框或单独的“信息窗口”中。

缺省情况下，还会将其以 .dat 文件的形式保存在工作目录中。

每个报告类型都以标准格式提供。

只能改变“管线网络”报告的格式。

注意：如果管接头规范与管线规范匹配，则不报告该管接头的规范信息。

在规范驱动管道中创建管线报告1.单击“管道”(PIPING)>“信息”(Info)。

“报告管线”(Report Pipeline)对话框打开。

2.单击“类型”(Type)并选取要创建的报告类型。

3.- 段报告4.- 管线报告5.- 管接头报告6.- 保温材料报告7.- 材料清单报告8.- 输出FIF 报告∙- 示意性的一致性检查报告注意：对于此报告设置，将piping_shcematic_driven 配置选项设置为yes。

∙- 可指定的报告∙- 折弯机报告∙- 折弯位置报告注意：将piping_enable_designate_report 配置选项设置为no 时，“折弯机”和“折弯位置”报告可用。

注意：可通过为配置选项default_dec_places 指定一个值，在“折弯位置”报告、“折弯机”报告和“输出FIF”报告中指出小数位数。

缺省值为2。

3.要选取不同的报告格式，可从“选取报告格式”(Select Report Format)列表中选择。

单击创建或编辑报告格式。

注意：仅当选取报告类型为“管线”(Pipeline)时，“选取报告格式”(Select Report Format) 才可用。

proE4.0管道(piping)教程——信息命令

proE 管道教程管道教程——————信息命令信息命令
从管道菜单管理器中点击“信息”，弹出“报告管线”窗口，在这里可以查看管道不同类型的属性信息，这里简单讲述几种常用的信息命令。

在“信息类型”选项框中一共有11中信息类型：
1 常规
1.1 在“定义”下选择“管线”
，点击下面的箭头图标，提示选取1个项目，在结果栏中将显示所选管线项目的组件名、管线名称、当前直线轧件等基本信息。

直径、长度、壁厚等信息。

点击图标，“结果”栏中的信息以独立窗口的形式显示。

1.3 如果管道设计有保温材料，在“保温材料”定义项的结果中显示保温材料的相关信息：
2 长度
显示所选管线或管段的长度信息
材料清单：显示所有已定义的管道导管材料清单信息。

3 材料清单
4 折弯位置
在“信息类型”中选取“折弯位置”，用鼠标依次点击管道的中心线、参照坐标系（一般选笛卡尔坐标系）完成选取后，在被选取的管道上出现该管道的流
体流向，也是管道的折弯顺序方向，点击“反向”折弯方向改变，同时折弯位置信息表中的信息顺序也随之改变：
折弯机：给出使用数控弯管设备进行加工时的参数文件。

5 折弯机
欢迎大家登录“中国机械资讯网”我的个人空间进行交流和获取更多的proE4.0学习资料。

网址：/?188912/。

piping(5.0)

练习2
最后完成的图形
管接头
进行管接头布置有两种方法 1. 对于新创建一个管接头，可以用插入——管道——管接头进行创建， 2. 直接点击工具栏中的命令。
管线修改
修改管线可以选择工具栏中的
制造管线
制造管线，请选择工具栏中的创建/删除保温材料
创建/删除切口
创建/删除焊缝
创建/修改管道实体
管线实体
创建/修改管道实体
练习2
编辑—设置—管线库创建两个新的管线库文件分别为“D90T5” “D60T4” 参数分别为右边
练习2
插入 > 管道 > 管线 > 输入名称为“line1” > 选择D90T5 ，然后选择图中
系统自动进入布线环境在工具栏中选择的直线，点击确定。
练习2
插入 > 管道 > 管线 > 输入名称为 “line2” > 选择D60T4
练习2
首先创建一个子装配专门用来作管路
插入>元件 > 创建
选择>子组建输入名称“asm_pipe” 创建方法中选取复制现有选择工作目录下 mmkgs_asm_design.asm 并以缺省的方式组装
练习2
首先激活刚刚新建的 asm_pipe.asm 在管道系统树中选择—自活动组建
图形区出现activeXXXX的字样代表当前装配
练习2
完成情况即管路模型树
练习2
在布置管线的时候，也可以先添加设备,再布管线插入 >管道 >管接头 >straight brk（直破断） >选择tee_reducing_bw > 打开> 选择XXXstain_80X50 >打开 >创建点>选择位置>偏移>选择偏移的基准平面 front面输入距离为0，选择对齐点，调整角度

proe管道设计教程

第十一章管道的绘制使用PROE创建三维管道一般有三种方法：第一种方法、3维曲线扫描：先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，这个零件的轨迹是空间的，所以不推荐使用扫描来实现。

第二种方法、“插入”高级特征：仅仅是个特征有一定的局限性，比如只能在零件模式下使用，装配模块是出不来管道实体的。

第三种方法、使用管道模块：功能强大优势明，工艺上，多数管道都是在各零件安装定位后安装，我们设计也是如此，因此管道（piping）只能在装配模式下才可以调用是明智的。

优点如下：（1）方便定义管理多种管线。

（2）布线方法多样、灵活、方便。

（3）方便提取管道信息。

（4）适合于管路复杂的装配设计。

下面以几个实例来讲述管道的建模过程。

实例一：使用“插入”高级特征绘制管道。

步骤1：先建立4个基准面，均为TOP面偏移，偏移距离分别为415，425，880，890。

如图11-1，11-2。

图11-1 基准面模型树显示图11-2建立好的基准面步骤2：建立七个基准点。

点击，弹出如图的【基准点】对话框。

依次按照图11-3、11-4、11-5、11-6、11-7、11-8、11-9中的标注定义点的位置。

图11-3 PNT0的定位图11-4 PNT1的定位图11-5 PNT2的定位图11-6 PNT3的定位图11-7 PNT4的定位图11-8 PNT5的定位图11-9 PNT6的定位七个基准点建立完毕。

步骤3：选择【插入】→【高级】→【管道】命令。

如图11-10。

图11-10 【管道】命令的选取弹出如图11-11菜单管理器图11-11选取管道命令后弹出的【菜单管理器】点击【完成】，在消息框里输入管道的外部直径25，如图11-12。

图11-12 输入外部直径接着输入侧壁厚度2，如图11-13。

图11-13 输入侧壁厚度在随后弹出的菜单管理器选择依次【单一半径】【整个阵列】【添加点】，如图11-14。

图11-14【连接类型】设置然后再依次选择基准点，顺序为PNT0→PNT1→PNT2→PNT3→PNT4→PNT5→PNT6。

软管的PROE绘制

常用零件的PRO/E 绘制一、弯曲蛇管步聚一、在组装图状态创建蛇管。

在组装图状态下单击或"插入"(Insert)>"元件"(Component)>"创建"(Create)，一个蛇管实体，并输蛇管的文件名。

步聚二、作定位点。

在蛇管文件被激活的状态下，用各画2个点，用作通过点作曲线的作用。

步聚三、通过点画曲线。

单击>"通过点"(Thru Points) >样条 (Spline) >依次选取之前所作的4个点，来完成曲线制作。

步聚四、通过点作管道。

"插入"(Insert)>"高级"(Advanced)>"管道"(Pipe) >中空 (Hollow) >恒定半径 (Constant Rad) >单击"完成"(Done)。

然后输入管道的外径和壁厚。

完成管道的制作。

然后单独打开蛇管文件。

步聚五、画螺旋曲面。

单击单击，或单击"插入"(Insert)>"可变截面扫描"(Variable Section Sweep)>曲面伸出<选用管内曲线作为路径>打开内部截面草绘器，作如下图所示的直线，加入RELATION ：sd1 = 30*trajpar*360 （公式中30为螺旋圈数）输入SD2的值（为蛇管螺旋外径）完成螺旋曲面绘制。

步聚六、依螺旋曲面绘制螺旋实体。

单击单击，或单击"插入"(Insert)>"可变截面扫描"(Variable Section Sweep)> 实体伸出<选用螺旋曲面作为路径>打开内部截面草绘器，作如下图所示的截面。

（注意螺旋线内径不得小于管道外径，否则会显示出错。

ProENGINEER Pipe管道教程

第十一章管道的绘制使用PROE创建三维管道一般有三种方法：第一种方法、3维曲线扫描：先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，这个零件的轨迹是空间的，所以不推荐使用扫描来实现。

第二种方法、“插入”高级特征：仅仅是个特征有一定的局限性，比如只能在零件模式下使用，装配模块是出不来管道实体的。

第三种方法、使用管道模块：功能强大优势明显，工艺上，多数管道都是在各零件安装定位后安装，我们设计也是如此，因此管道（piping）只能在装配模式下才可以调用是明智的。

优点如下：（1）方便定义管理多种管线。

（2）布线方法多样、灵活、方便。

（3）方便提取管道信息。

（4）适合于管路复杂的装配设计。

下面以几个实例来讲述管道的建模过程。

实例一：使用“插入”高级特征绘制管道。

步骤1：先建立4个基准面，均为TOP面偏移，偏移距离分别为415，425，880，890。

如图11-1，11-2。

图11-1 基准面模型树显示图11-2建立好的基准面步骤2：建立七个基准点。

点击，弹出如图的【基准点】对话框。

依次按照图11-3、11-4、11-5、11-6、11-7、11-8、11-9中的标注定义点的位置。

图11-3 PNT0的定位图11-4 PNT1的定位图11-5 PNT2的定位图11-6 PNT3的定位图11-7 PNT4的定位图11-8 PNT5的定位图11-9 PNT6的定位七个基准点建立完毕。

步骤3：选择【插入】→【高级】→【管道】命令。

如图11-10。

图11-10 【管道】命令的选取弹出如图11-11菜单管理器图11-11选取管道命令后弹出的【菜单管理器】点击【完成】，在消息框里输入管道的外部直径25，如图11-12。

图11-12 输入外部直径接着输入侧壁厚度2，如图11-13。

图11-13 输入侧壁厚度在随后弹出的菜单管理器选择依次【单一半径】【整个阵列】【添加点】，如图11-14。

图11-14【连接类型】设置然后再依次选择基准点，顺序为PNT0→PNT1→PNT2→PNT3→PNT4→PNT5→PNT6。

PROE管路建模

CREO管道模块建模过程1.进入管道模块的方法。

打开creo软件，新建组件，选择菜单栏的选项中的管道模块。

如图2.管道模块的概述进入管道模块后，我们会看到这样的用户操作菜单这些命令是用来生成管道的模拟模型（实际上并不存在管道），以及观察管道的流向。

上述的命令初学者可以不去研究。

这一列操作菜单主要是用于设计管线，生成管道的。

3.管线设计现在进入管路设计的基础步骤，在设计管线的时候一定要注意，需要同时设置硬管与软管的库，以保证日后设置生成管路的时候方便快捷。

点击圆圈处，设置管线，操作窗口会有如图的提示，此提示是让用户输入管线名称的。

命名可以为ruanguan或者yingguan，但一定要是英文，注意被红线框住的地方，直代表的是硬管，挠性代表的是软管。

还要注意的是拐角类型，折弯只是一种，如果有的公司要求折弯处必须使用管接头，那就要更改。

当然这个也可以多选，后面的绿点代表优先选择。

（注：拐角类型只对硬管有效）从下图便可以看出，我将三种类型都选择了，但是我缺省的是管接头，这个地方我们会在后面管路设计的过程提及。

至于管线的一些其他属性，就要在这里修改，由于我只做过拐角类型为折弯的管路设计，所以我只修改了折弯半径这一选项，折弯半径一般为管径的1.5倍。

当然在部分企业，这个值要更高一些，考虑到加工能力。

4.管路设计这个是整个设计的核心部分，此处只讲硬管设计，软件的可变性太大，没有太多的实际布管意义。

刚才我们已经创建了硬管管线库，在管路操作菜单处点击红线标出的命令设置管路的起点，此处有一点需要注意，就是起点选择的问题，一定要在管路起始处创建一个point，如图所示，创建关键点。

接下来将有两种方法来生成硬管：1.通过延长路径，如图所示。

这个路径的设计就是调整x,y,z的坐标值来确定管路第二点的位置，此方法需要设计人员有较强的空间能力。

2．到点命令当然，我们还可以利用，跟随草绘的命令如果你觉得先在模型中画图路径，然后在生成管路的过程让你很享受的话，你可以尝试一下，当你全部做完了以上的工作之后，就可以生成管路了这个命令就是用来生成管路的，操作界面是这个样子，箭头是用来选取管线的，被红色方框选择的部分是一个比较重要的地方，因为我们生成的管线，是没有参数的，如果贵公司在购买creo软件的同时，制作了属于自己的参数模版，那么便可以在这个地方加载，如果不加载会怎样呢？那么你生成二维图的时候就会看到结果，此处有读者自行验证，所有工作都做完后，便会得到一个管路的模型，如图所示。

ProE管道建模的三种方法：扫描、高级管道、管道模块

Pro/E管道建模的三种方法：扫描、高级管道、管道模块没有接触管道时，感觉管道建模很复杂，其实真正去应用的时候，并没有想象得那么难。

这里我们一起来探讨管道建模，相信你也一定能行。

通常创建管道有三种方法：曲线扫描：这其实是用普通特征来创建管道，建管道比较麻烦；插入→高级→管道：有一定的局限性，比如只能在零件模式下使用，装配模式是出不来管道实体的；应用程序→管道：这是管道模块，功能强大优势明显：如工艺上，多数管道都是在各零件安装定位后安装，与实际设计理念相同。

下面就针对这三种管道建模方法进行探讨，重点放在第三种Pro/E管道模块上。

所用版本为Pro/E4.0 m050。

本教材地址：Pro/E管道建模的三种方法：扫描、高级管道、管道模块目录第一种方法：扫描特征 (2)第二种方法：高级管道 (7)第三种方法：管道模块 (12)规范驱动 (22)保温材料 (36)实例 (40)Pro/E技术资料、光盘、书籍汇总 (48)三维网 XinYaZhu2009-5-4第一种方法：扫描特征使用传统的零件创建曲线，扫描成实体的方法。

先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，如果管道中心线是空间的，那么轨迹曲线的创建就比较复杂了。

这种方式可以在零件模式和组件模式两种模式下创建。

这里举一空间管道为例进行说明。

1、在一基准面中草绘曲线12、在与上一基面垂直的基准面中草绘曲线2这是两条曲线的空间位置3、我们要利用这两个平面曲线生成空间曲线。

按住CTRL选中这两条曲线；编辑→相交生成所需要的管道空间曲线4、插入→扫描→伸出项选择相交曲线作为轨迹曲线进入管道截面界面，绘制两个圆形，代表管道的外径和内径退出截面，确定，得到如图所示的管道。

实例part：pipe.rar (214.83 KB)第二种方法：高级管道使用零件中的管道特征创建。

这种方式可以在零件模式和组件模式两种模式下创建。

下面以一个变形的晾衣架为例说明高级管道的创建。

proe管道设计教程

第十一章管道的绘制使用PROE创建三维管道一般有三种方法：第一种方法、3维曲线扫描：先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，这个零件的轨迹是空间的，所以不推荐使用扫描来实现。

第二种方法、“插入”高级特征：仅仅是个特征有一定的局限性，比如只能在零件模式下使用，装配模块是出不来管道实体的。

第三种方法、使用管道模块：功能强大优势明，工艺上，多数管道都是在各零件安装定位后安装，我们设计也是如此，因此管道（piping ）只能在装配模式下才可以调用是明智的。

优点如下：（1）方便定义管理多种管线。

（2）布线方法多样、灵活、方便。

（3）方便提取管道信息。

（4）适合于管路复杂的装配设计。

下面以几个实例来讲述管道的建模过程。

实例一：使用“插入”高级特征绘制管道。

步骤1：先建立4个基准面，均为TOP面偏移，偏移距离分别为415，425，880, 890。

如图11-1，11-2。

J PRT0001PRTO RIGHT■- Z7TOPZ7 FRONT 簣PRT_CSYS_DEF\ 口 DTM1口 DTM2口 DTM3£7 DTM4图11-1基准面模型树显示步骤2：建立七个基准点。

点击按照图11-3、11-4、11-5、11-6、11-7、11-8、11-9中的标注定义点的位图11-2建立好的基准面，弹出如图的【基准点】对话框。

依次□基薩点乏敕置属性m_C^^_DEF F4 •坐标系｝在…上偏移<! 00「礙_ I取消I图11-3 PNT0 的定位图11-4 PNT1 的定位图11-5 PNT2 的定位图11-6 PNT3 的定位图11-7 PNT4 的定位图11-8 PNT5 的定位□華准申图11-9 PNT6 的定位七个基准点建立完毕。

步骤3:选择【插入】-【高级】-【管道】命令。

如图11-10图11-10【管道】命令的选取弹出如图11-11菜单管理器图11-11选取管道命令后弹出的【菜单管理器】点击【完成】，在消息框里输入管道的外部直径25，如图11-12❖输入外部直径飼图11-12输入外部直径接着输入侧壁厚度2，如图11-13❖输入侧壁厚度耳图11-13输入侧壁厚度在随后弹出的菜单管理器选择依次【单一半径】【整个阵列】【添加点】，如图11-14。
