电容器组过补偿和操作过电压的预防措施(标准版)
电容器组过补偿和操作过电压的预防措施
路出线断路器。全站恢复供电时，应先合上各出路开关供电，待负荷上去后，按母线电压 和功率因数的高低，决定电容器组的投运。否则，因主变、线路空载，电压已超过额定值， 又投入电容器组，将造成过补偿。或投入电容器的合闸涌流与空载变压器、母线电压互感 器构成并联振荡回路，发生铁磁谐振，产生高幅值铁磁谐振过电压。
(4)全站事故停电后，必须将电容器组的断路器拉开。装失压保护，能自动断开断路 器装置的，应检查是否已断开。
(5)电容器组的投切，不可连续频繁操作，每次切投时间间隔应不少于 3min (自行放 完电)，3min 之后方可再次投运。电容器检修时，从母线上退出运行 3min 后，再经人工 短路放电，确认无电后，再进行维护检修工作。高压变配电站电容器组切投与检修，要按 调度命令执行，并严格办理工作票和操作票等手续。
正确操作电容器组具体要求如下：
(1)集中补偿的高低压电容器组，投入和退出，应根据网络的功率因数及电压变化进 行。当功率因数低于 0．8(滞后)，电压低于额定值一 5％时投入；电压超过额定值十 5% , 功率固数滞后超 0．95 以上时退出运行。
(2)当电容器组电流超过 1．4 倍额定电流，三相平衡相差士Байду номын сангаас5％ ，电容器温度超过 55ⅪC，应将电容器组退出运行。
在 10kV 配电线路上的分散补偿电容器，由于不便于投切，特别是农网在负荷轻时就 处于过电压状态，电容器长时间在过电压状态下运行，会影响其寿命。加之露天受气温变 化影响较大，又不便于维修，因此事故较多。在线路投运时，又因空载、电容器与空载变 压器构成并联振荡回路，又易引起铁磁谐振过电压。所以分散补偿，必须对线路无功负荷 潮流分布情况及功率因数、末端电压等进行详细调查和计算，选择最佳补偿容量和最佳安 装位置，给电容器加限流电阻或串联电抗器，并适当调整主变和配变分接开关，尽量破坏 和抑制产生谐振的条件，这样可防止和削弱谐振过电压。
电压补偿法注意事项
电压补偿法注意事项
电压补偿法是一种常用的电力系统无功补偿方法，可以有效地提高系统的功率因数和稳定性。
在使用电压补偿法时，需要注意以下几点：
1. 选择合适的补偿设备：根据系统的具体情况，选择适合的补偿设备，如电容器、电抗器等。
同时需要考虑设备的容量、额定电压等因素。
2. 确定补偿方式：根据系统的负载情况和功率因数要求，确定补偿方式，如集中补偿、分散补偿等。
3. 合理设置补偿参数：根据系统的运行状态和负荷变化情况，合理设置补偿参数，如补偿电容值、投入/退出时间等。
4. 注意安全问题：在安装和使用电压补偿设备时，必须遵守相关的安全规定和操作规程，确保设备的安全运行。
5. 定期维护检查：电压补偿设备需要定期进行维护检查，包括清洁、紧固螺栓、更换损坏部件等，以确保设备的正常运行和寿命。
在使用电压补偿法时，需要综合考虑系统的具体情况和要求，合理
选择设备和参数，并注意安全问题和维护检查。
这样才能达到最佳的补偿效果，提高电力系统的稳定性和经济性。
第5章 电力系统内部过电压及其限制措施
三、空载线路合闸过电压及其限制措施
1、计划合闸： 、计划合闸： （图6）及式（5-12）的解 ）及式（ ）
uc= E (1-cosω0t) ω
uc——线路绝缘上的电压， 是一个以电源电压 线路绝缘上的电压， 线路绝缘上的电压 E为轴线，以ω0为角频率的高频正弦等幅振荡 为轴线， 为轴线 的随机量。其最大值为2 的随机量。其最大值为 Em。
5.2
电力系统的操作过电压
一、操作过电压的产生及类型
产生: 产生 系统中因断路器的操作中各种故障产生的过度过程而 引起的过电压。 引起的过电压。 特点：时间短， 特点：时间短，过电压倍数高 其过电压倍数K的大小和持续时间与电网的结构、 其过电压倍数 的大小和持续时间与电网的结构、断路器的 的大小和持续时间与电网的结构 性能、系统的接线方式及运行操作方式有关， 一般为 一般为3～ 。 性能、系统的接线方式及运行操作方式有关，K一般为 ～4。 类型: 类型 空载线路合闸过电压、切除空载线路过电压、 空载线路合闸过电压、切除空载线路过电压、 切除空载变压器过电压、 切除空载变压器过电压、 中性点不接地系统中弧光接地过电压。 中性点不接地系统中弧光接地过电压。
cosα f ↑ —ω ↑ —α=ω/v ↑ —αl ↑ —cosαl ↓ — α /cosα K21=1/cosαl↑ (5-3) 运行经验表明： 运行经验表明： 220KV及以下电网一般不需要采取特殊限制措 及以下电网一般不需要采取特殊限制措 施； 220KV及以上电网需要考虑，伴随着雷闪过电 及以上电网需要考虑， 及以上电网需要考虑 压和操作过电压采取限制措施。 压和操作过电压采取限制措施。
二、特点
1、 过电压倍数不大 ， 对正常绝缘的电气设备一般没有 、 过电压倍数不大， 威胁。 威胁。 2、 在超高压输电中成为确定系统绝缘水平的重要因素 。 、 在超高压输电中成为确定系统绝缘水平的重要因素。 伴随着工频电压的升高直接影响操作过电压的幅值。 伴随着工频电压的升高直接影响操作过电压的幅值 。 工频电压升高是决定保护电器工作条件的重要因素 （如单相接地非故障相电压升高使避雷器的灭弧电压 升高）。 升高） 工频电压升高持续时间长，将严峻考验设备的绝缘。 工频电压升高持续时间长，将严峻考验设备的绝缘。 如油纸绝缘内部游离、绝缘子闪络或沿面放电、 如油纸绝缘内部游离、绝缘子闪络或沿面放电、铁芯 过热、 过热、电晕等
电容柜补偿作用及使用方法
电容柜补偿作用及使用方法
1．作用：
电容补偿是通过补偿控制器来实现的，并根据电网负荷消耗的感性无功量的多少，以30S左右可调的时间间隔自动地控制并联电容器组的投切动作。
使电网的无功消耗持到最低状态，从而可提高电网电压质量，减少配电系统和变压器的损耗。
2．容量的选定：
电容柜补偿容量一般选取变压器的60%左右进行补偿。
3．电容补偿器操作方式：
一般可分调试、手动、运行（自动）三种投入状态进行，一般情况下选取运行（自动）投切方式。
（除非专业人士在场，否则严禁采用手动操作）。
4．当设备显示“超前或滞后”的处理办法：
1．首先检查电容补偿柜开关控制器是否处于“自动”状态，当设备处于“自动”投切方式下，功率指示表处于“超前或滞
后”状态时说明该设备力率表存有故障。
2．当设备处于“手动投切方式下，功率指示表处于“超前或滞后”状态时说明是人为造成应立即手动调到“自动”状态。
5．转换：
当发电时，可把电容柜转换开关处于发电档，使发电时可得到补偿，档切方式为自动。
6．注意事项：
1．当负荷低于取样电流互感器原边值得6%，为防止投入后过补偿引起振荡，“欠流”指示灯亮，不投入是正常的。
2．当电压高于额定电压10%时，为保护电容器免受过电压冲击，“过压”指示灯亮，电容器组投入，并在一分种内逐级切除全部电容。
3．当置于“手动”位置时，只能用手动开关控制补偿电容的投入和切除。
4．当置于“运行”位置时，手动开关优先控制补偿电容的投入并锁定。
电容器组过补偿和操作过电压的预防措施

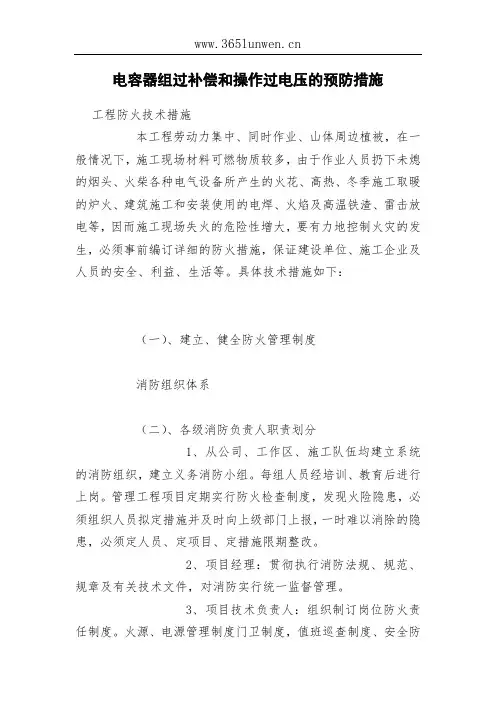

电容器组过补偿和操作过电压的预防措施
工程防火技术措施
本工程劳动力集中、同时作业、山体周边植被，在一般情况下，施工现场材料可燃物质较多，由于作业人员扔下未熄的烟头、火柴各种电气设备所产生的火花、高热、冬季施工取暖的炉火、建筑施工和安装使用的电焊、火焰及高温铁渣、雷击放电等，因而施工现场失火的危险性增大，要有力地控制火灾的发生，必须事前编订详细的防火措施，保证建设单位、施工企业及人员的安全、利益、生活等。
具体技术措施如下：
（一）、建立、健全防火管理制度
消防组织体系
（二）、各级消防负责人职责划分
1、从公司、工作区、施工队伍均建立系统的消防组织，建立义务消防小组。
每组人员经培训、教育后进行上岗。
管理工程项目定期实行防火检查制度，发现火险隐患，必须组织人员拟定措施并及时向上级部门上报，一时难以消除的隐患，必须定人员、定项目、定措施限期整改。
2、项目经理：贯彻执行消防法规、规范、规章及有关技术文件，对消防实行统一监督管理。
3、项目技术负责人：组织制订岗位防火责任制度。
火源、电源管理制度门卫制度，值班巡查制度、安全防。
变电站及用户常见的操作过电压、谐振过电压及防止操作过电压和谐振过电压措施
Ijd IB cos300 IC sin 300 2 3UxgC0 cos300 3C0Uxg （8–1）
图8–1 单相接地电路图及相量图 （a）电路图 ；（b）相量图
形成电网中有直流电压分量 q 3C0Uxg Uxg 。所以断弧后，
3C0
3C0
导线对地稳态电压由各自电源电势和直流电压-Uxg叠加组成。
断弧后瞬间，B、C相的电源电势为-0.5Uxg，叠加结果为
-1.5Uxg；A 相电源电势为Uxg，叠加结果为零。因此，断弧
后瞬间，各相电压初始值与瞬间稳态值相等，不会引起过渡
—
20
0.06
—
35
0.10
0.12
60
—
0.20
由表8–1可知，当一个10kV电网的架空线路总长度不超过 1000km，一个35kV电网的架空线路总长不超过100km，它们的 单相接地电流 Ijd 将分别不超过30A和10A。运行经验 证明，此时
由于电动力和热空气的作用，接地电弧被拉长，一般能够在
Um
电压大为减缓，从而有利
1.5 8
于接地残流电弧的熄灭。 但实际测量证明，接地残
4
1.0
3 2
流电弧远不是在电流第一
0.5
次通过零点时就熄灭的，
1
0 d
有时电弧可存在几秒钟之
0
1
2
3
4 dt
久。这是因为熄弧后经过
半个迫振周期
0
，由于
图8–5 在不同比值v/d 时恢复电压的包络线
恢复电压幅值达到最大（接近 2Um），而往往再度发生击穿，
电容器组过补偿和操作过电压的预防措施
电容器组过补偿和操作过电压的预防措施在电力系统中，电容器组作为一种重要的补偿装置，广泛应用于提高电力质量、节约能源等方面。
但是，在电容器组运行过程中，由于各种因素的影响，容易出现过补偿和操作过电压的问题。
本文将介绍电容器组过补偿和操作过电压的预防措施。
什么是电容器组过补偿？电容器组过补偿是指电容器组在运行过程中，由于其容量过大或连接方式不当等原因，导致电容器组所产生的无功电流超过了电网的需求，从而造成系统功率因数过高的现象。
电容器组过补偿的出现会引起一系列问题，如电力损耗、变压器过热等。
电容器组过补偿的预防措施1. 选用合适容量的电容器组选用合适容量的电容器组是预防过补偿的关键措施。
在选用电容器组时，应根据电网的需求和实际负荷情况，选择合适的容量和数量。
同时，在选择电容器组时，应注意其额定电压、耐受电压等参数，以确保其能够正常工作。
2. 采用适当的连接方式电容器组的连接方式也是影响过补偿的重要因素。
在选择连接方式时，应根据场合和实际需要选用合适的方式，如串联、并联或串并联混合连接。
同时，在连接电容器组时，应保证各电容器的电压、容量等参数均匀分布，以充分发挥其补偿效果。
3. 合理控制电容器组功率电容器组的功率控制也是预防过补偿的有效手段。
在控制电容器组功率时，应根据实际负荷情况和电网的需求，采用适当的控制方式，如定时控制、自动控制等。
同时，在控制电容器组功率时，应注意其投入和退出过程，避免因频繁投切而导致过补偿的出现。
什么是电容器组操作过电压？电容器组操作过电压是指电容器组在运行过程中，由于其自身特性或外部因素等原因，导致电容器组的电压超过了其额定电压的现象。
电容器组操作过电压的出现会对电容器组本身和电网带来不良影响。
电容器组操作过电压的预防措施1. 选用适当的电容器组选用适当的电容器组是预防操作过电压的关键措施。
在选用电容器组时，应根据电网和负载的需求，选用符合国家标准和相关规定的电容器组。
同时，应注意电容器组的额定电压、过电压容限等参数，避免电容器组在运行过程中出现过电压的情况。
供配电系统过电压的危害及防范措施
供配电系统过电压的危害及防范措施摘要：供配电系统作为电力系统中的重要组成部分，其日常运行过程中，经常会受到内外部的电压的袭击，进而导致供配电系统出现过电压现象。
过电压现象通常都是瞬时的，但是会对电器产生严重损害。
偶尔一次的过电压，对电器设备的损害较小，但是会损害电器的绝缘设备，这样供配电系统就无法承受下一次的过电压现象。
因此，文章重点就供配电系统过电压的危害及防范措施展开分析。
关键词：供配电系统；过电压；危害；防范措施供配电系统由变压器、电动机、电缆和断路器组成。
在日常工作中，这些设备会受到各种因素的影响，导致电气设备出现过电压现象，为了更好的保证电气设备和保护装置的安全运行，一定要了解过电压的原因，这样才能采取有效的预防措施。
1供配电系统过电压现象分析1.1雷电过电压雷电过电压是由直接雷电或感应活动在云层中引起的，所以又称外部过电压或大气过电压，室外配电装置总变电站和总变电站引入的外部架空线路都可能遭受直接雷电，国内实际监测结果表明，对于电缆线路、变电站和涉及的电气设备，雷电过电压持续时间很短，只有十几微秒，其主要形式是相对过电压，其峰值电压在额定电压的6倍以上。
1.2操作过电压操作过电压是由节流、重燃和三相断路器同时短路引起的一类过电压。
其主要形式是相间过电压。
一般情况下，电压最高可达3.5倍，电流最宽波形不高于5ms，电压低于其他过电压，操作过电压不会造成设备损坏。
1.3电弧接地过电压电弧接地过电压会对人身安全和国家财产造成很大的危害和损失，主要是由于中性点不接地系统产生单相间歇接地的“熄弧—重燃”接地，造成高频振荡，在此过程中形成间歇电弧接地过电压。
这种过电压的持续时间可以达到十分钟以上，而且它的覆盖范围很广。
如果整个电网存在绝缘弱点，则会在该绝缘弱点处产生绝缘火花或直接击穿。
1.4配变高压绕组接地谐振过电压三相配变高压绕组接地共振，主要是因为三相配电网中的接地故障，致使接地或高压保险丝熔化而发生共振。
并联电容器装置设计规范 (条文说明)GB50227
并联电容器装置设计规范（条文说明）中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：电力工业部西南电力设计院1 总则1.0.1 本条为制订本规范的目的。
本条强调并联电容器装置设计要贯彻国家的基本建设方针，体现我国的技术经济政策，技术上把安全可靠放在首位，在设计的技术经济综合指标上要体现技术先进，同时要为运行创造良好的条件。
1.0.2 本条规定了本规范的适用范围。
本规范的重点是对高压并联电容器装置设计技术要求作规定。
用户的低压无功补偿，基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计，因此，对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。
1.0.3 本条为并联电容器装置设计原则的共性要求。
工程设计要考虑各自的具体情况和当地实践经验，不能一概而论。
本规范的一些条文规定具有一定的灵活性，要正确理解，合理运用。
1.0.4 为使并联电容器装置的设备选型正确，达到运行可靠，本条强调设备选型要符合国家现行的产品技术标准的规定。
这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》，以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。
1.0.5 本条明确了本规范与相关规范之间的关系。
本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。
除个别内容在本规范中强调而外，凡在国家现行的标准中已有规定的内容，本规范不再重复。
2 术语、符号、代号本规范为新编国家标准，为执行条文规定时正确理解特定的名词术语的含义，列入了一些术语，以便查阅。
同时，将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。
条文和附录中计算公式的符号按本专业的特点和通用性制订。
十八项反措第12部分
12 防止接地网和过电压事故为防止接地网和过电压事故，应认真贯彻《交流电气装置的接地》（DL/T621-1997）、《接地装置工频特性参数的测量导则》（DL/T475-1992）、《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）及其它有关规定，并提出以下重点要求：12.1 防止接地网事故12.1.1 设计、施工的有关要求12.1.1.1 在输变电工程设计中，应认真吸取接地网事故教训，并按照相关规程规定的要求，改进和完善接地网设计。
应采用实测土壤电阻率作为接地设计依据，土壤电阻率测量应采用四极法。
12.1.1.2 对于220kV及以上重要变电站，当站址土壤和地下水条件会引起钢质材料严重腐蚀时，宜采用铜质材料的接地网。
变电站不应使用降阻剂。
12.1.1.3 在新建工程设计中，应结合所在区域电网长期规划考虑接地装置（包括设备接地引下线）的热稳定容量，并提出有接地装置的热稳定容量计算报告。
接地装置热稳定电流应同变电站设备热稳定电流选取原则相一致，对接地装置（包括设备接地引下线）的最小截面应按照接地短路电流进行热稳定校验，并考虑腐蚀的影响，提出接地装置的热稳定容量计算报告。
具体的校验方法参照《交流电气装置的接地》（DL/T 621-1997）的附录C。
12.1.1.4 在扩建工程设计中，除应满足12.1.1.3中新建工程接地装置的热稳定容量要求以外，还应对前期已投运的接地装置进行热稳定容量校核，不满足要求的必须在现期的基建工程中一并进行改造。
12.1.1.5 变压器中性点应有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。
重要设备及设备架构等宜有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。
连接引线应便于定期进行检查测试。
12.1.1.6 施工单位应严格按照设计要求进行施工，预留设备、设施的接地引下线必须经确认合格，隐蔽工程必须经监理单位和建设单位验收合格，在此基础上方可回填土。
配电网电容器过补偿的危害及其防范措施浅述
配电网电容器过补偿的危害及其防范措施浅述配电网电容器过补偿的危害主要包括以下几个方面：1. 电能浪费：电容器补偿是为了提高配电网的功率因数，减小线路的无功功率损耗。
但是过补偿会导致电容器输出的无功功率超过负载所需的无功功率，造成电能的浪费。
2. 线路过电压：过补偿会导致线路的电压升高，超过额定值范围，甚至引起线路的过电压故障。
这可能会对设备和负载造成损坏，并且对人身安全构成威胁。
3. 设备损坏：电容器过补偿会导致高电压下的电流增加，从而使设备过热、熔断器跳闸甚至烧坏。
这样不仅会造成设备的损坏，还会引发其他连锁故障，严重影响供电的可靠性。
4. 系统频率异常：配电网频率稳定是保证系统正常运行的重要条件之一。
过补偿会导致无功功率的持续增加，造成系统频率下降，无法稳定在额定值范围内。
1. 合理设计配电网：在配电网的设计和规划阶段，需要根据负载情况和供电要求，合理配置电容器容量和数量。
避免过量安装电容器导致过补偿。
2. 控制电容器投入：通常配电网中的电容器是通过控制器自动投入和退出的。
通过设置合适的电容器投入控制参数，可以确保电容器在负载需求范围内进行补偿，避免过补偿。
3. 监测和调整参数：配电网中的电容器补偿系统应配备相应的监测仪器，实时监测无功功率和功率因数的变化情况。
根据实际负荷情况，及时调整电容器的容量和投入控制参数，以达到合理补偿的目的。
4. 定期维护和检修：电容器补偿设备需要定期进行维护和检修，确保设备的正常运行。
包括清洁电容器表面，检查电容器参数和连接线路，及时发现和处理故障。
电容器过补偿将带来诸多危害，包括能源浪费、设备损坏、线路过电压和系统频率异常等。
只有通过合理配置设计、控制投入和监测调整等措施，才能有效预防和避免电容器过补偿带来的不良影响。
并联电容器设计规范标准[详]
![并联电容器设计规范标准[详]](https://img.taocdn.com/s3/m/e34ab5f4d4d8d15abe234eb9.png)
并联电容器装置设计规范(GB50227-95)第一章总则第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范.第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计.第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式.第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定.第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定.第二章-1 术语1.高压并联电容器装置(installtion of high voltage shunt capacitors):由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置.2.低压并联电容器装置(installtion of low voltage shunt capacitors):由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置.3.并联电容器的成套装置(complete set of installation for shunt capacitors):由制造厂设计组装设备向用户供货的整套并联电容器装置.4.单台电容器(capacitor unit):由一个或多个电容器元件组装于单个外壳中并引出端子的组装体.5.电容器组(capacitor bank):电气上连接在一起的一群单台电容器.6.电抗率(reactance ratio):串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.7.放电器、放电元件(discharge device、discharge component):装在电容器内部或外部的, 当电容器从电源脱开后能将电容器端子间的电压在规定时间内降低到规定值的设备或元件.8.串联段(series section):在多台电容器连接组合中,相互并联的单台电容器群.9.剩余电压(residual voltage):单台电容器或电容器组脱开电源后, 电容器端子间或电容器组端子间残存的电压.10.涌流(inrush transient current):电容器组投入电网时的过渡过电流.11.外熔丝(external fuses):装于单台电容器外部并与其串联连接, 当电容器发生故障时用以切除电容器的熔丝.12.内熔丝(internal fuses):装于单台电容器内部与元件或元件组串联连接, 当元件发生故障时用以切除该元件或元件组的熔丝.13.放电容量(discharging capacity):放电器允许连接的电容器组的容量.14.不平衡保护(unbalance protection):利用电容器组内两个相关部分之间的电容量之差形成的电流差或电压差构成的保护.第二章-2 符号1.Qcx:发生n次谐波谐振的电容器容量.2.Sd: 并联电容器装置安装处的母线短路容量.3.n: 谐波次数.4.K: 电抗率.5.I*ym:涌流峰值的标么值.6.β: 涌流计算中计及的电源影响系数.7.Q: 电容器组容量.8.Uc: 电容器端子运行电压.: 并联电容器装置的母线电压.10.S: 电容器组每相的串联段数.第二章-3 代号1.C: 电容器组.2.IC、2C、3C: 并联电容器装置分组回路编号.3.C1、C2、Cn: 单台电容器编号.4.L: 串联电抗器或限流线圈.5.QS: 隔离开关或刀开关.6.QF: 断路器.7.QG: 接地开关.8.TA: 电流互感器.: 放电器、放电元件.10.FV: 避雷器.11.FU: 熔断器.12.KM: 交流接触器.13.KA: 热继电器.14.HL: 指示灯.15.Uo: 开口三角电压.16.△U:相不平衡电压.17.△I:桥差电流.18.Io: 中性点不平衡电流. 第三章接入电网基本要求第3.0.1条高压并联电容器装置接入电网的设计,应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式.第3.0.2条变电所里的电容器安装容量,应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电压技术导则》和《全国供用电规划》的规定计算后确定.当不具备设计计算条件时,电容器安装容量可按变压器容量的10%-30%确定.第3.0.3条电容器分组容量,应根据加大单组容量、减少组数的原则确定.当分组电容器按各种容量组合运行时,不得发生谐振,且变压器各侧母线的任何一次谐波电压含量不应超过现行国家标准《电能质量- 公用电网谐波》的有关规定.谐振电容器容量,可按下式计算:Qcx=Sd[(1/n^2)-K] (3.0.3)式中:Qcx为发生n次谐波谐振电容器容量(Mvar);Sd为并联电容器装置安装处的母线短路容量(MVA);n为谐波次数,即谐波频率与电网基波频率之比;K为电抗率.第3.0.4条高压并联电容装置应装设在变压器的主要负荷侧.当不具备条件时,可装设在三绕组变压器的低压侧.第3.0.5条当配电所中无高压负荷时,不得在高压侧装设并联电容器装置.第3.0.6条低压并联电容器装置的安全地点和装设容量,应根据分散补偿和降低线损的原则设置. 补偿后功率因数应符合现行国家标准《全国供用电规则》的规定.第四章电气接线第一节接线方式第4.1.1条高压并联电容器装置, 在同级电压母线上无供电线路和有供电线路时, 可采用各分组回路直接接入母线,并经总回路接入变压器的接线方式.当同级电压母线上有供电线路,经技术经济比较合理时,可设置电容器专用母线的接线方式.第4.1.2条高压电容器组的接线方式,应符合下列规定:一、电容器组宜采用单星形接线或双星形接线.在中性点非直接接地的电网中,星形接线电容器组的中性点不应接地.二、电容器组的每相或每个桥臂,由多台电容器串联组合时, 应采用先并联后串联的接线方式.第4.1.3条低压电容器或电容器组, 可采用三角形接线或中性点不接地的星形接线方式.第二节配套设备及其连接第4.2.1条高压并联电容器装置的分组回路, 可采用高压电容器组与配套设备连接的方式,并装设下列配套设备:1.隔离开关、断路器或跌落式熔断器等设备.2.串联电抗器.3.操作过电压保护用避雷器.4.单台电容器保护用熔断器.5.放电器和接地开关.6.继电保护、控制、信号和电测量用一次设备及二次设备.第4.2.2条低压联联电容器装置接线宜装设下列配套元件;当采用的交流接触器具的限制涌流功能和电容器柜有谐波超值保护时,可不装设相应的限流线圈和热继电器.1.总回路刀开关和分回路交流接触器或功能相同的其他元件.2.操作过电压保护用避雷器.3.短路保护用熔断器.4.过载保护用热继电器.5.限制涌流的限流线圈.6.放电器件.7.谐波含量超限保护、自动投切控制器、保护元件、信号和测量表计等配套器件.第4.2.3条串联电抗器宜装设于电容器组的中性点侧. 当装设于电容器组的电源侧时,应校验动稳定电流和热稳定电流.第4.2.4条当电容器配置熔断器时, 应每台电容器配一只喷式熔断器; 严禁多台电容器共用一只喷逐式熔断器.第4.2.5条当电容器的外壳直接接地时, 熔断器应接在电容器的两侧.当电容器装设于绝缘框(台)架上且串联段数为二段及以上时,至少应有一个串联段的熔断器接在电容器的电源侧.第4.2.6条电容器组应装设放电器或放电元件.第4.2.7条放电器宜采用与电容器组直接并联的接线方式. 当放电器采用星形接线时,中性点不应接地.第4.2.8条低压电容器组装设的外部放电器件, 可采用三角形接线或不接地的星形接线,并直接与电容器连接.第4.2.9条高压电容器组的电源侧和中性点侧.宜设置检修接地开关.第4.2.10条高压并联电容器装置的操作过电压保护和避雷器接线方式, 应符合下列规定:一、高压并联电容器装置的分组回路,宜设置操作过电压保护.二、当断路器公发生单相重击穿时,可采用中性点避雷器接线方式,或采用相对地避雷器接线方式.三、断路器出现两相重击穿的概率极低时,可不设置两重击穿故障保护. 当需要限制电容器极间和电源侧对地地电压时, 其保护方式应符合下列规定:1.电抗率为12%及以上时,可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.2.电抗率不大于1%时, 可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.3.电抗率为4.5%-6%时,避雷器接线方式宜经模拟计算研究确定. 第五章电器和导体的选择第一节一般规定第5.1.1条并联电容器装置的设备选型,应根据下列条件选择: 1.电网电压、电容器运行工况.2.电网谐波水平.3.母线短路电流.4.电容器对短路电流的助增效应.5.补偿容量及扩建规划、接地、保护和电容器组投切方式.6.海拔高度、气温、湿度、污秽和地震烈度等环境条件.7.布置与安装方式.8.产品技术条件和产品标准.第5.1.2条并联电容器装置的电器和导体的选择, 应满足在当地环境条件下正常运行、过电压状态和短路故障的要求.第5.1.3条并联电容器装置的总回路和分组回路的电路和导体的稳态过电流,应为电容器额定电流的1.35倍.第5.1.4条高压并联电容器装置的外绝缘配合, 应与变电所、配电所中同级电压的其他电气设备一致.第5.1.5条并联电容器成套装置的组合结构,应便于运输和现场安装. 第二节电容器第5.2.1条电容器的选型应符合下列规定:一、可选用单台电容器、集合式电容器和单台容量在500Kvar及以上的电容器且成电容器组.二、设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求.三、装设于屋内的电容器,宜选用难燃介质的电容器.四、装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套电容器.第5.2.2条电容器额定电压的选择,应符合下列要求:一、应计入电容器接入电网处的运行电压.二、电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍.三、应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:Uc = {Us/[(√3)S]}.1/(1-K) (5.2.2)式中:1.Uc为电容器端子运行电压(KV);为并联电容器装置的母线电压(KV);3.S为电容器组每相的串联段数.第5.2.3条电容器的绝缘水平,应按电容器接入电网处的要求选取.第5.2.4条电容器的过电压值和过电流值, 应符合国家现行产品标准的规定.第5.2.5条单台电容器额定容量的选择, 应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取.第5.2.6条低压电容器宜采用自愈式电容器.第三节断路器第5.3.1条高压并联电容器装置断路器的选择, 除应符合断路器有关标准外,尚应符合下列规定:一、并合时,触头弹跳时间不应大于2ms,并不应有过长的预击穿; 10KV 少油断路器的关合预击穿时间不得超过3.5ms.二、开断时不应重击穿.三、应能承受关合涌流,以及工频短路电流和电容器高频涌流的联合作用.四、每天投切超过三次的断路器,应具备频繁操作的性能.第5.3.2条高压并联电容器装置总回路中的断路器, 应具有切除所连接的全部电容器组和开断总回路短路电流的能力. 条件允许时,分组回路的断路器可采用不承担开断短路电流的开关设备.第5.3.3条投切低压电容器的开关,其接通、分断能力和短路强度,应符合装设点的使用条件.当切除电容器时,不应发生重击穿,并应具备频繁操作的性能.第四节熔断器第5.4.1条电容器保护使用的熔断器,宜采用喷逐式熔断器.第5.4.2条熔断器的时间-电流特性曲线,应选择在被保护的电容器外壳的10%爆裂概率曲经的左侧. 时间-电流特性曲线的偏差,应符合现行国家标准《高压并联电容器单台保护用熔断器订货技术条件》的有关规定.第5.4.3条熔断器的熔丝额定电流选择, 不应小于电容器额定电流的1.43倍,并不宜大于额定电流的1.55倍.第5.4.4条设计选用的熔断器的额定电压、耐受电压、开断性能、熔断特性、抗涌流能力、机械性能和电气寿命,均应符合国家现行标准《高压并联电容器单台保护用熔断器订货技术条件》的规定.第五节串联电抗器第5.5.1条串联电抗器的选型, 宜采用干式空心电抗器或油浸式铁心电抗器,并应根据技术经济比较确定.第5.5.2条串联电抗器的电抗率选择应符合下列规定:一、仅用于限制涌流时,电抗率宜取0.1%-1%.二、用于抑制谐波, 当并联电容器装置接入电网处的背景谐波为5次及以上时,宜取4.5%-6%; 当并联电容器装置接入电网处的背景谐波为3次及以上时,宜取12%;亦可采用4.5%-6%与12%两种电抗率.第5.5.3条并联电容器装置的合闸涌流限值, 宜取电容器组额定电流的20倍;当超过时,应采用装设串联电抗器予以限制.电容器组投入电网时的涌流计算,应符合本规范附录B的规定.第5.5.4条串联电抗器的额定电压和绝缘水平, 应符合接入处电网电压和安装方式要求.第5.5.5条串联电抗器的额定电流不应小于所连接的电容器组的额定电流,其允许过电流值不应小于电容器组的最大过电流值.第5.5.6条变压器回路装设限流电抗器时, 应计入其对电容器分组回路的影响和抬高母线电压的作用.第六节放电器第5.6.1条当采用电压互感器作放电器时,宜采用全绝缘产品,其技术特性应符合放电器的规定.第5.6.2条放电器的绝缘水平应与接入处电网绝缘水平一致. 放电器的额定端电压应与所并联电容器的额定电压相配合.第5.6.3条放电器的放电性能应满足电容器组脱开电源后, 在5S内将电容器组上的剩余电奢降至50V及以下.第5.6.4条当放电器带有二次线圈并用于保护和测量时, 应满足二次负荷和电压变比误差的要求.第七节避雷器第5.7.1条避雷器用于限制并联电容器装置操作过电压保护时, 应选用无间隙金属氧化物避雷器.第5.7.2条与电容器组并联连接的避雷器、与串联电抗器并联连接的避雷器和中性点避雷器参数选择,应根据工程设计的具体条件进行模拟计算确定.第八节导体及其他第5.8.1条单台电容器至母线或熔断器的连接线应采用软导线, 其长期允许电流不应小于单台电容器额定电流的1.5倍.第5.8.2条电容器组的汇流母线和均压线的导线截面应与分组回路的导体截面一致.第5.8.3条双星形电容器组的中性点连接线和桥形接线电容器组的桥连接线,其长期允许电流不应小于电容器组的额定电流.第5.8.4条并联电容器装置的所有连接导体, 应满足动稳定和热稳定的要求.第5.8.5条用于高压并联电容器装置的支柱绝缘子, 应按电压等级、泄漏距离、机械荷载等技术条件选择和校验.第5.8.6条用于高压并联电容器组不平衡保护的电流互感器, 应符合下列要求:一、额定电压应按接入处电网电压选择.二、额定电流不应小于最大稳态不平衡电流.三、应能耐受故障状态一的短路电流和高频涌放电流. 并应采取装设间隙或装设避雷器等保护措施.四、准确等级可按继电保护要求确定.第5.8.7条用于高压电容器组不平衡保护的电压互感器,应符合下列要求:一、绝缘水平应按接入处电网电压选择.二、一次额[下电压不得低于最大不平衡电压.三、一次线圈作电容器的放电回路时,应满足放电容量要求.四、准确等级可按电压测量要求确定.第六章保护装置和投切装置第一节保护装置第6.1.1条电容器故障保护方式应根据各地的实践经验配置.第6.1.2条电容组应装设不平衡保护,并应符合下列规定:一、单星形接线的电容器线岢采用开口三角电压保护.二、串联段数为二段及以上的单星形电容器组岢打用电压差动保护.三、每相能接成四个桥臂的单星形电容器组,可采用桥式差电流保护.四、以星形接线电容器组,可采用中性点不平等电流保护.采用外熔丝保护和电容器组,其不平衡保护应按单台电容器过电压允许值整定. 采用内熔丝保护和无熔丝保护的电容器且,其不平衡保护应按电容器内部元件过电压允许值整定.第6.1.3条高压并联电容器装置可装设带有短延时的速断保护和过流保护,保护动作于跳闸.速断保护的动作电流值,在最小运行方式下, 电容顺组端部引线发生两相短路时,保护的灵敏系数应符合要求; 动作时限应大于电容器组合闸涌流时间.第6.1.4条高压并联电容器装置宜装设过负荷保护, 带时限动作于信号或跳闸.第6.1.5条高压并联电容器装置应装设母线过电压保护, 带时限动作于信号或跳闸.第6.1.6条高压并联电容器装置应装设母线失压保护, 带时限动作于跳闸.第6.1.7条容量为0.18MVA 及以上的油浸式铁心串联电抗器装设瓦斯保护.轻瓦斯动作于信号,重瓦斯动作于跳闸.第6.1.8条低压并联电容器装置, 应有短路保护、过电压保护、失压保护,并宜有过负荷保护或谐波超值保护.第二节投切装置第6.2.1条高夺并联电容器装置可根据其在电网中的作用、设备情况和运行经验选择自动投切或手动投投切方式,并应符合下列规定:一、兼负电网调压的并联电容器装置.可采用按电压、无功功率及时间等组合条件的自动投切.二、变电所的主变压器具有载调压装置时,可采用对电容器组与变压器分接头进行综合调节的自动投切.三、除上述之外变电所的并联电容器装置,可分别采用按电压、无功功率(电流)、功率因数或时间为控制量的自动投切.四、高压并联电容器装置,当日投切不超过三次时,宜采用手动投切.第6.2.2条低压并联电容器装置应采用自动投切. 自动投切的控制量可选用无功功率、电压、时间、功率因数.第6.2.3条自动投切装置应具有防止保护跳闸时误合电容器组的闭锁功能,并根据运行需要应具有的控制、调节、闭锁、联络和保护功能; 应设改变投切方式的选择开关.第6.2.4条并联电容器装置,严禁设置自动重合闸.第七章控制回路、信号回路和测量仪表第一节控制回路和信号回路第7.1.1条220KV变电所的并联电容器装置, 宜在主控制室内控制, 其他变电所和配电所的并联电容器装置,可就地控制.第7.1.2条高压并联电容器装置的断路器, 宜采用一对一的控制方式,其控制回路,应具的防止投切设备跳跃的闭锁功能.第7.1.3条高压并联电容器装置的断路器与相应的隔离开关和接地开关之间,应设置闭锁装置.第7.1.4条高压并联电容器装置, 应设置断路器的位置信号、运行异常的预告信号和事故跳闸的信号.第7.1.5条低压并联电容器装置,应具有电容器投入和切除的信号. 第二节测量仪表第7.2.1条高压并联电容器装置所连接的母线, 应有一只切换测量线电压的电压表.第7.2.2条高压并联电容器装置的总回路, 应装设无功功率表、无功电度表及每相一只电流表.第7.2.3条当总回路下面连接有燕联电容器和并联电抗器时, 总回路应装设双方向的无功率表,并应装设分别计量容性和感性的无功电度表.第7.2.4条高压并联电容器装置的分组回路中, 可仅设一只电流表. 当并联电容器装置和供电线路同接一条母线时,宜在高压并联电容器装置的分组回路中装设无功电度表.第7.2.5条低压并联电容器装置, 应具有电流表、电压表及功率因数表.第八章布置和安装设计第一节一般规定第8.1.1条高压并联电容器装置的布置和安装设计, 应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备.第8.1.2条高压联电容器装置的布置型式, 应根据安装地点的环境条件、设备性能和当地实距经验, 选择屋外布置和屋内布置.一般地区宜采用屋外布置;严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置.屋内布置的并联电容器装置,应防设置防止凝露引起的污闪事故的措施.第8.1.3条低压并联电容器装置的布置型式, 应根据设备适用于的环境条件确定采用屋内布置或屋布置.第8.1.4条屋内高压并联电容器装置和供电线路的开关柜, 不宜同室布置.第8.1.5条低压电容器柜和低压配电屏可同室布置, 但宜将电容器柜布置在同列屏柜的端部.第8.1.6条高压并联电容器装置中的铜、铝导体连接, 应采取装设铜铝过渡接头等措施.第8.1.7条电容器组的框(台)架、柜体结构件、串联电抗器的支(台)架等钢结构构件,应采用镀锌或其他的有效的防腐措施.第8.1.8条高压电容器组下部地面和周围地面的处理, 宜符合下列规定:一、在屋外电容器组外廓1m范围内的地面上,宜铺设卵石层或碎石层,其厚度应为100mm,并海里高于周围地坪.二、屋内电容器组下部地面,应有防止液体溢流措施. 屋内其他部分可采用混凝土地面;面层宜采用水泥沙浆抹面并压光.第8.1.9条低压电容器室地面,宜采用混凝土地面;面层宜采用水泥少浆抹面并压光.第8.1.10条电容器的屋面防水标准,不得低于屋内配电装置室. 第二节高压电容器组的布置和安装设计第8.2.1条电容器组的布置,宜分相设置独立的框(台)架.当电容器台数较少或受到地限制时,可设置三相共用的框架.第8.2.2条分层布置的电容器组框(台)架,不宜超过三层,每层不应超过两排,四周和层间不得设置隔板.第8.2.3条电容器组的安装设计最小尺寸,应符合表8.2.3的规定:电容器组安装设计最小尺寸(mm) 表8.2.3━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━名称最小尺寸──────────────────────────────电容器(屋内、屋外):间距100排间距离200电容底部距地面:屋外300屋内200框(台)架顶部至顶棚净距: 1000━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━第8.2.4条屋内外布置的电容器组, 在其四周或一侧应设置维护通道,其宽度洞庭湖小于1.2m. 当电容器双排布置时,框(台)架和墙之间或框(台)架相互间可设置检修走道,其宽度不宜小于1m.注:1.维护通道系指正常运行时巡视、停电后进行维护检修和更换设备的通道.2.检修走道系指停电后维护检修工作使用的走道.第8.2.5条电容器组的绝缘水平,应与电网绝缘水平相配合.当电容器与电网绝缘水平一致时,应将电容器外壳和框(台)架可靠接地; 当电容器的绝缘水平低于电网时,应将电容器安装在与电网绝缘水平相一致。
《并联电容器装置设计规范》(50227-2017)【可编辑】
目次1 总则............................................ ( 1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (4)3接入电网基本要求 (6)4 电气接线 (8)4.1 接线方式 (8)4.2 配套设备及其连接 (9)5电器和导体选择.................................... ( 13)5.1 一般规定 (13)5.2 电容器 (13)5.3 投切开关 (15)5.4 熔断器 (16)5.5 串联电抗器........................................ ( 16)5.6 放电线圈 (17)5.7 避雷器 (18)5.8 导体及其他 (18)6保护装置和投切装置 ................................ ( 19)6.1 保护装置 (19)6.2 投切装置 (21)7 控制回路、信号回路和测量仪表 (23)7.1 控制回路和信号回路 (23)7.2 测量仪表 (23)8 布置和安装设计 (25)8.1 一般规定 (25)8.2 并联电容器组的布置和安装设计 (26)8.3 串联电抗器的布置和安装设计 (27)9 防火和通风 (29)9.1 防火 (29)9.2 通风 (30)附录A 电容器组投入电网时的涌流计算 (31)本规范用词说明 (32)引用标准名录 (33)Contents1 General provisions ..................................................................... ( 1)2 Terms , symbols and codes (2)2.1 Terms (2)2.2 Symbols (4)2.3 Codes (4)3 Basic requirements for connection into network (6)4 Electrical wiring (8)4.1 Modes of wiring (8)4.2 Associated equipment and its connection (9)5 Selection of electrical apparatus and conductors (13)5.1 General requirements (13)5.2 Capacitor ..................................................................................... ( 13)5.3 Switch (15)5.4 Fuse (16)5.5 Series reactor .............................................................................. ( 16)5.6 Discharge coil (17)5.7 Lightning arrester ..................................................................... ( 18)5.8 Conductor and others ................................................................. ( 18)6 Protection devices and switching devices (19)6.1 Protection devices ...................................................................... ( 19)6.2 Switching devices (21)7 Control circuits , signal circuits and measuringinstruments (23)7.1 Control circuits and signal circuits (23)7.2 Measuring instruments (23)8 Arrangement and installation design (25)8.1 General requirements (25)8.2 Arrangement and installation design for shuntcapacitor banks (26)8.3 Arrangement and installation design for seriescapacitor banks (27)9 Fire prevention and ventilation (29)9.1 Fire Prevention (29)9.2 Ventilation (30)Appendix A Calculation of inrush current whenconnecting capacitor banks to the grid (31)Explanation of wording in this code (32)List of quoted standards (33)1 总则1.0.1为使电力工程的并联电容器装置设计中，贯彻国家的技术经济政策，做到安全可靠、技术先进、经济合理和运行检修方便，制定本规范。
电容器出故障该怎么办
电容器事故预防和原因一、电容器事故预防措施：1、加强巡视、检查、维护并联电容器应定期停电检查，每班至少1次，主要检查电容器壳体、瓷套管、安装支架等部位是否有积尘等污物存在，并进行认真地清扫。
检查时应特别注意各联接点的联接是否牢固，是否松动;壳体是否鼓肚、渗(漏)油等。
若发现有以上现象出现，必须将电容器退出运行，妥善处理。
2 、控制电容器运行温度在正常环境下，一般要求并联电容器外壳最热点的温度不得大于60℃，如果手摸其外壳，感到微温，那是正常的；反之，如果外壳很烫手，那肯定内部存在故障，应停电退出运行。
3、监视电容器的运行电流每台电容器在其铭牌上都标有额定电压值。
当系统供电电压值为额定值时，电容器的运行电流亦应为额定值；如果偏离额定值较多、三相不平衡时，就要进行检查和分析：1)、电流值偏小是供电电压较低，还是电容器组中部分电容器存在故障；2)、电流值偏大是供电电压偏高，还是系统中高次谐波的影响；3)、三相电流不平衡多数是电容器组中部份电容有故障，可用钳形电流表逐只进行检查；4)、电流值大大超过额定值，电流表指针不规则地上下大幅度摆动，多数是电容器与系统中某高次谐波产生并联谐振，使电容器在谐波状态下严重过负荷。
针对以上电流表的异常情况，应采取相应的措施，以防止不正常事态的进一步扩大。
4、严格控制运行电压并联电容器的运行电压，必须严格控制在允许范围之内。
即并联电容器的长期运行电压不得大于其额定电压值的10%，运行电压过高，将大大缩短电容器的使用寿命。
随着运行电压的升高，并联电容器的介质损耗将增大，使电容器温度上升，加快了电容器绝缘的老化速度，造成电容器内绝缘过早老化、击穿而损坏。
此外，在过高的运行电压作用之下，电容器内部的绝缘介质会发生局部老化，电压越高，老化越快，寿命越短。
5、减少投切振荡几率投切振荡是指电容器组中反复不间断地投入和切除这样一种不稳定的运行状态，元器件频繁通断，会加速老化、缩短使用寿命，因此运行时应尽可能地减少其投切几率。
低压电工实操模拟考试(标准版)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.变压器绕组采用三角形接线时,绕组的线电压( )其相电压。
A.等于B.小于C.大答案:A2. 施工现场供配电系统保护零线( )的重复接地数量不少于()。
A.一处B.二处C.三处D.四处答案:C3. 集成运算放大器的最大特点是( )。
A.开环增益很大，体积小B.开环增益很大，输入阻抗很小C.开环增益很大，输出阻抗高D.开环增益很大，输入阻抗高，输出阻抗小答案:D4. 在电力系统中，用得较多的限制短路电流的方法有，选择合适的接线方式.采用分裂绕组变压器和分段电抗器.采用线路电抗器.采用( )等。
A.微机保护及综合自动化装置B.电磁保护C.晶体管保护D.熔断器答案:A5. ( )移动式电气设备在外壳上没有接地端子,但在内部有接地端子,自设备内引出带有保护插头的电源线。
A.Ⅱ类B.Ⅰ类C.Ⅲ类答案:B6. 下列具有记忆功能的是( )电路A.与非门B.或非门C.与门D.触发器答案:D7. 若周围环境温度以40℃为标准，B.级绝缘材料允许的温升为( )℃A.105B.90C.80答案:B8. 线路验电应逐相进行，同杆架设的多层电力线路验电时，先验低压后验高压.( )。
A.先验上层后验下层B.验下层C.先验下层后验上层答案:C9. 纵弯试样是焊缝轴线与试样纵轴( )的弯曲试样。
A.交叉B.垂直C.无关系D.平行答案:D10. 在电力控制系统中，使用最广泛的是( )式交流接触器。
A.电磁B.气动C.液动答案:A11. 碘钨灯属于( )光源。
A.气体放电B.电弧C.热辐射答案:C12. 绝缘材料的耐热等级为E级时,其极限工作温度为( )℃。
A.90.0B.105.0C.120.0答案:C13. 指南针的使用是利用了( )原理。
A.磁场B.电磁感应C.机械D.电子答案:A14. 晶体管触发电路中的移相一般采用在同步波形上叠加( )，通过改变此信号的大小来实现。
电容补偿柜常见故障和排除措施
电容补偿柜基本介绍新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。
一.无功补偿电容柜用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。
它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。
二、无功补偿电容柜的作用功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。
目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。
三、投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。
当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。
无功补偿电抗器故障分析及预防措施
无功补偿电抗器故障分析及预防措施摘要：本文针对无功补偿电抗器烧毁事故进行具体情况勘测和详细原因分析，并结合相关原理和专业知识对一系列问题、现象进行阐述，给出合理有效的应对措施，提出注意事项，力求完善相关防范措施，从而更好地确保线路运行的安全性和高效性。
本文就10kV配电线路无功补偿电抗器常见故障及预防进行简单的阐述。
关键词：电抗器；谐波；预防措施前言：电抗器也叫电感器，导体通电时就会在其所占据的一定空间范围产生磁场，所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器导线绕成螺线管形式，称为空心电抗器;有时为了让螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
1、故障案例分析2020年12月21日，一电抗器发生故障，内部烧毁不能使用，外部观察发现该产品输入侧（ABC侧）三相有明显同时放电痕迹，线圈表面因为外部放电熏黑，B相表面已经出现裂纹，而输出侧（XYZ侧）三相线圈表面完好。
进而，又对其性能状况进行了测试，重新测试绕组对地绝缘电阻、绕组直流电阻，三相电抗值、1.35倍额定电流下温升试验，以上电气性能测试均正常，电抗器不存在制造上的质量问题。
电抗器额定容量48KVAR，系统电压为10KV，额定电抗率6%，额定电流是41.99A，额定频率为50HZ，额定电感为9.07Ω，冷却方式是空气冷却（AN）。
1.1产品质量缺陷造成电抗器烧毁的原因很多，包括因电抗器自身的设计结构不合理导致的质量问题、保护装置没有及时启动保护防止事故的发生、长时间大电流的工作缩短了电抗器的寿命、操作失误导致故障发生如正负极反接、外部的环境因素影响如周围环境温度过高等原因都可能会造成电抗器的故障甚至烧毁。
《国家标准》并联电容器装置设计规范 (条文说明)GB50227
并联电容器装置设计规范（条文说明）中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：电力工业部西南电力设计院1 总则1.0.1 本条为制订本规范的目的。
本条强调并联电容器装置设计要贯彻国家的基本建设方针，体现我国的技术经济政策，技术上把安全可靠放在首位，在设计的技术经济综合指标上要体现技术先进，同时要为运行创造良好的条件。
1.0.2 本条规定了本规范的适用范围。
本规范的重点是对高压并联电容器装置设计技术要求作规定。
用户的低压无功补偿，基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计，因此，对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。
1.0.3 本条为并联电容器装置设计原则的共性要求。
工程设计要考虑各自的具体情况和当地实践经验，不能一概而论。
本规范的一些条文规定具有一定的灵活性，要正确理解，合理运用。
1.0.4 为使并联电容器装置的设备选型正确，达到运行可靠，本条强调设备选型要符合国家现行的产品技术标准的规定。
这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》，以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。
1.0.5 本条明确了本规范与相关规范之间的关系。
本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。
除个别内容在本规范中强调而外，凡在国家现行的标准中已有规定的内容，本规范不再重复。
2 术语、符号、代号本规范为新编国家标准，为执行条文规定时正确理解特定的名词术语的含义，列入了一些术语，以便查阅。
同时，将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。
条文和附录中计算公式的符号按本专业的特点和通用性制订。
电容补偿的限值
电容补偿的限值引言：在电力系统中，为了提高电能质量、降低线路损耗和增强系统的稳定性，经常采用电容补偿技术。
电容补偿是一种通过投入电容器组来提供无功功率，以改善功率因数的方法。
然而，不当的补偿可能会引起过补偿或欠补偿，影响系统的正常运行。
因此，了解并控制电容补偿的限值显得尤为重要。
一、电容补偿的原理电容补偿是基于电容器能够提供无功功率的特性来实现的。
在交流电路中，电容器会产生滞后于电压90度的电流，即无功电流。
通过投入适当容量的电容器，可以使得电网中的感性负载（如电动机、变压器等）所需的无功功率得到补偿，从而减少从电网吸收的无功功率，提高功率因数。
二、电容补偿的限值电容补偿的限值是指在特定条件下，电容器所能提供的最大无功功率。
这个限值受到多种因素的影响，包括电网的电压水平、频率、温度以及电容器本身的额定容量等。
1. 电压限值电容器的无功输出与电网电压的平方成正比。
因此，电网电压的变化会直接影响电容器的补偿效果。
通常，电容器的设计应考虑到电网可能出现的最高和最低电压，以确保在电压波动时仍能正常工作。
2. 频率限值电力系统的频率波动也会影响电容器的无功输出。
电容器的无功功率与频率成反比，频率增加时，无功功率减少；频率降低时，无功功率增加。
设计时应考虑系统频率的正常波动范围。
3. 温度限值电容器的运行温度对其寿命和性能有显著影响。
过高的温度会加速电容器的老化，降低其无功输出能力。
因此，电容器应在制造商指定的温度范围内运行。
4. 额定容量限值电容器的额定容量是指在规定条件下，电容器能够连续运行而不超过规定温升的最大无功功率。
在实际应用中，应根据电网的实际需求选择合适的电容器容量，避免过载或欠载。
三、电容补偿的控制策略为了确保电容补偿的效果并防止过补偿或欠补偿，需要采取合理的控制策略。
这些策略包括：1. 分组控制将电容器分组安装，根据电网的实时无功需求投切不同组合的电容器组，以实现精细调节。
2. 自动调节采用自动控制系统，如功率因数控制器或无功功率控制器，根据电网参数自动调整电容器的投切。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器组过补偿和操作过电压的预防措施(标准版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0787
电容器组过补偿和操作过电压的预防措施
(标准版)
在装有补偿电容器组的高低压变配电站及用户，除要求有较为完善的投切装置外，管理运行人员掌握正确的操作方法及程序，是有效的防止措施。
近年来，随着供用电系统设备不断地向规范化、标准化发展，补偿电容器组要求有一定的防止操作过电压的装置。
如用装有并联电阻的断路器、电弧不重燃的真空断路器、电容器组加串联电抗器等，还要有失压保护，当系统停电或事故掉问后，能自动切除电容器组，防止线路空载投入，引起过电压而损坏变配电设备及电容器。
要有过电压保护，当电源电压超过电容器额定值后，能自动退出补偿电容器组，防止损坏电容器和过补偿过电压。
在集中补偿装置中，加装串联电抗器，限制电容器组合闸涌流，短路电流和抑制高次谐波。
串联电抗器越大，合闸涌流越小，一般允许合
闸涌流不超过电容器额定电流的5倍，可选取阻抗百分值为6％的标准电抗器。
正确操作电容器组具体要求如下：
(1)集中补偿的高低压电容器组，投入和退出，应根据网络的功率因数及电压变化进行。
当功率因数低于0．8(滞后)，电压低于额定值一5％时投入；电压超过额定值十5％，功率固数滞后超0．95以上时退出运行。
(2)当电容器组电流超过1．4倍额定电流，三相平衡相差士5％，电容器温度超过55ⅪC，应将电容器组退出运行。
(3)在变配电站正常停电操作时，应先将电容器组退出母线停运后，再按顺序拉开各路出线断路器。
全站恢复供电时，应先合上各出路开关供电，待负荷上去后，按母线电压和功率因数的高低，决定电容器组的投运。
否则，因主变、线路空载，电压已超过额定值，又投入电容器组，将造成过补偿。
或投入电容器的合闸涌流与空载变压器、母线电压互感器构成并联振荡回路，发生铁磁谐振，产生高幅值铁磁谐振过电压。
(4)全站事故停电后，必须将电容器组的断路器拉开。
装失压保护，能自动断开断路器装置的，应检查是否已断开。
(5)电容器组的投切，不可连续频繁操作，每次切投时间间隔应不少于3min(自行放完电)，3min之后方可再次投运。
电容器检修时，从母线上退出运行3min后，再经人工短路放电，确认无电后，再进行维护检修工作。
高压变配电站电容器组切投与检修，要按调度命令执行，并严格办理工作票和操作票等手续。
在10kV配电线路上的分散补偿电容器，由于不便于投切，特别是农网在负荷轻时就处于过电压状态，电容器长时间在过电压状态下运行，会影响其寿命。
加之露天受气温变化影响较大，又不便于维修，因此事故较多。
在线路投运时，又因空载、电容器与空载变压器构成并联振荡回路，又易引起铁磁谐振过电压。
所以分散补偿，必须对线路无功负荷潮流分布情况及功率因数、末端电压等进行详细调查和计算，选择最佳补偿容量和最佳安装位置，给电容器加限流电阻或串联电抗器，并适当调整主变和配变分接开关，尽量破坏和抑制产生谐振的条件，这样可防止和削弱谐振过电压。
总之，因补偿电容器的运用，由此而引起操作和过补偿过电压事故不断发生，在弄清了过电压产生的原因，采用相应完善的操作和控制设备，做到正确操作，合理补偿，是防止和抑制产生过电压的有效措施，对此必须给予高度重视。
nb
XXX图文设计
本文档文字均可以自由修改。
