什么是与门电路

从小巧的电子手表,到复杂的电子计算机,它们的许多元件被制成集成电路的形式,即把几十、几百,甚至成干上万个电子元件制作在一块半导体片或绝缘片上。每种集成电路都有它独特的作用。有一种用得最多的集成电路叫门电路。常用的门电路有与门、非门、与非门。

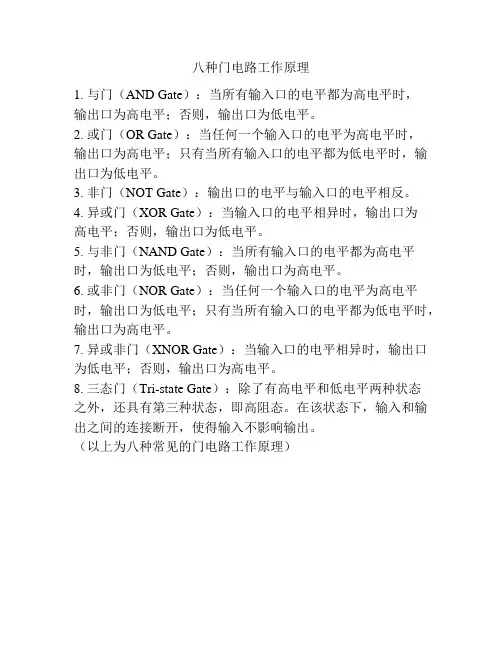

什么是门电路

“门”顾名思义起开关作用。任何“门”的开放都是有条件的。例如.一名学生去买书包,只买既好看又给买的,那么他的家门只对“好看”与“结实”这两个条件同时具备的书包才开放。

门电路是起开关作用的集成电路。由于开放的条件不同,而分为与门、非门、与非门等等。

与门

我们先学习与门,在这之前请大家先看图15-16,懂得什么是高电位,什么是低电位。

图15-17甲是我们实验用的与用的与门,它有两个输入端A、B和一个输出端。图15-17乙是它连人电路中的情形,发光二极管是用来显示输出端的电位高低:输出端是高电位,二极管发光;输出端是低电位,二极管不发光。

实验

照图15-18甲、乙、丙、丁的顺序做实验。图中由A、B引出的带箭头的弧线,表示把输入端接到高电位或低电位的导线。每次实验根据二极管是否发光,判定输出端电位的高低。

输入端着时,它的电位是高电位,照图15-18戊那样,让两输人端都空着,则输出瑞的电位是高电位,二极管发光。

可见,与门只在输入端A与输入端B都是高电位时,输出端才是高电位;输入端A、B只要有一个是低电位,或者两个都是低电位时,输出端也是低电位。输人端空着时,输出端是高电位。

与门的应用

图15-19是应用与门的基本电路,只有两个输入端A、B同低电位间的开关同时断开,A与B才同时是高电位,输出端也因而是高电位,用电器开始工作。

实验

照图15-20连接电路。图中输入端与低电位间连接的是常闭按钮开关,按压时断开,不压时接通。

观察电动机在什么情况下转动。

如果图15-20的两个常闭按钮开关分别装在汽车的前后门,图中的电动机是启动汽车内燃机的电动机,当车间关紧时常闭按钮开关才能被压开,那么这个电路可以保证只有两个车门都关紧时汽车才能开动。

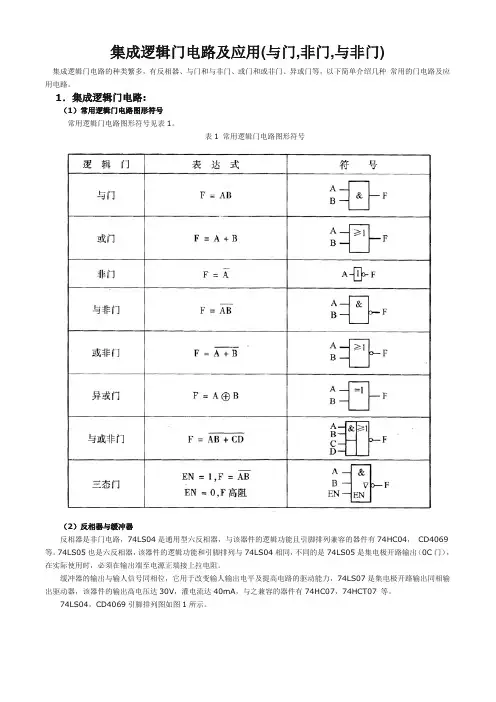

与非门,与非门是什么意思

DTL与非门电路:

常将二极管与门和或门与三极管非门组合起来组成与非门和或非门电路,以消除在串接时产生的电平偏离,

并提高带负载能力。

图2.1.5所示就是由三输入端的二极管与门和三极管非门组合而成的与非门电路。其中,作了两处必要的

修正:

(1)一将电阻Rb换成两个二极管D4、D5,作用是提高输入低电平的抗干扰能力,即当输入低电平有波动

时,保证三极管可靠截止,以输出高电平。

(2)二是增加了R1,目的是当三极管从饱和向截止转换时,给基区存储电荷提供一个泻放回路。

该电路的逻辑关系为:

(1)当三输入端都接高电平时(即VA=VB=VC=5V),二极管D1~D3都截止,而D4、D5和T导通。可以验

证,此时三极管饱和,VL=VCES≈,即输出低电平。

(2)在三输入端中只要有一个为低电平时,则阴极接低电平的二极管导通,由于二极管正向导通时的钳位作用,VP≈1V,从而使D4、D5和T都截止,VL=VCC=5V,即输出高电平。

可见该电路满足与非逻辑关系,即:

把一个电路中的所有元件,包括二极管、三极管、电阻及导线等都制作在一片半导体芯片上,封装在一个

管壳内,就是集成电路。图2.1.5就是早期的简单集成与非门电路,称为二极管—三极管逻辑门电路,简

称DTL电路。

TTL逻辑门电路:

DTL电路虽然结构简单,但因工作速度低而很少应用。由此改进而成的TTL电路,问世几十年来,经过电路结构的不断改进和集成工艺的逐步完善,至今仍广泛应用,几乎占据着数字集成电路领域的半壁江山。

TTL与非门的基本结构及工作原理

1.TTL与非门的基本结构

我们以DTL与非门电路为基础,根据提高电路功能的需要,从以下几个方面加以改进,从而引出TTL与非

门的电路结构。

首先考虑输入级,DTL是用二极管与门做输入级,速度较低。仔细分析我们发现电路中的Dl、D2、D3、D4的P区是相连的。我们可用集成工艺将它们做成—个多发射极三极管。这样它既是四个PN结,不改变原来的逻辑关系,又具有三极管的特性。一旦满足了放大的外部条件,它就具有放大作用,为迅速消散T2饱和时的超量存储电荷提供足够大的反向基极电流,从而大大提高了关闭速度。详细情况后面再讲。

第二,为提高输出管的开通速度,可将二极管D5改换成三极管T2,逻辑关系不变。同时在电路的开通过程中利用T2的放大作用,为输出管T3提供较大的基极电流,加速了输出管的导通。另外T2和电阻RC2、RE2组成的放大器有两个反相的输出端VC2和VE2,以产生两个互补的信号去驱动T3、T4组成的推拉式输

出级。

第三,再分析输出级。输出级应有较强的负载能力,为此将三极管的集电极负载电阻RC换成由三极管T4、二极管D和RC4组成的有源负载。由于T3和T4受两个互补信号Ve2和Vc2的驱动,所以在稳态时,它们总是一个导通,另一个截止。这种结构,称为推拉式输出级。

2.TTL与非门的逻辑关系

因为该电路的输出高低电平分别为和,所以在下面的分析中假设输入高低电平也分别为和。

(1)输入全为高电平时。T2 、T3导通,VB1=×3=(V),从而使T1的发射结因反偏而截止。此时T1的发射结反偏,而集电结正偏,称为倒置放大工作状态。

由于T3饱和导通,输出电压为:VO=VCES3≈

这时VE2=VB3=,而VCE2=,故有VC2=VE2+ VCE2=1V。1V的电压作用于T4的基极,使T4和二极管D都截止。

可见实现了与非门的逻辑功能之一:输入全为高电平时,输出为低电平。
