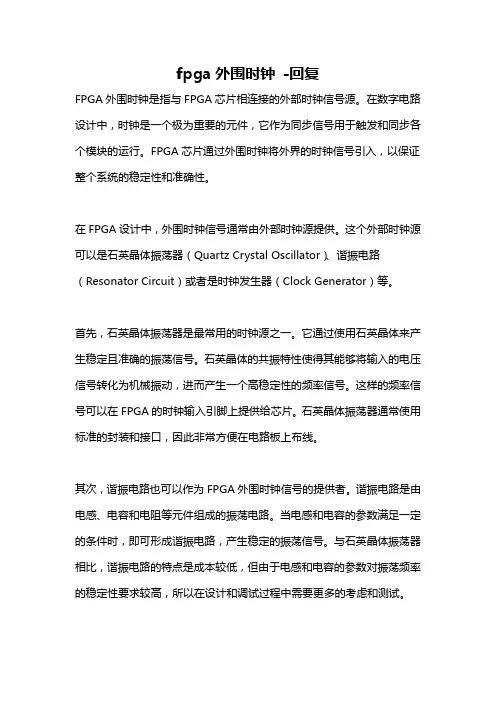

fpga外围时钟 -回复
fpga外围时钟-回复FPGA外围时钟是指与FPGA芯片相连接的外部时钟信号源。
在数字电路设计中,时钟是一个极为重要的元件,它作为同步信号用于触发和同步各个模块的运行。
FPGA芯片通过外围时钟将外界的时钟信号引入,以保证整个系统的稳定性和准确性。
在FPGA设计中,外围时钟信号通常由外部时钟源提供。
这个外部时钟源可以是石英晶体振荡器(Quartz Crystal Oscillator)、谐振电路(Resonator Circuit)或者是时钟发生器(Clock Generator)等。
首先,石英晶体振荡器是最常用的时钟源之一。
它通过使用石英晶体来产生稳定且准确的振荡信号。
石英晶体的共振特性使得其能够将输入的电压信号转化为机械振动,进而产生一个高稳定性的频率信号。
这样的频率信号可以在FPGA的时钟输入引脚上提供给芯片。
石英晶体振荡器通常使用标准的封装和接口,因此非常方便在电路板上布线。
其次,谐振电路也可以作为FPGA外围时钟信号的提供者。
谐振电路是由电感、电容和电阻等元件组成的振荡电路。
当电感和电容的参数满足一定的条件时,即可形成谐振电路,产生稳定的振荡信号。
与石英晶体振荡器相比,谐振电路的特点是成本较低,但由于电感和电容的参数对振荡频率的稳定性要求较高,所以在设计和调试过程中需要更多的考虑和测试。
最后,时钟发生器是一种封装了振荡电路和锁相环(PLL)等模块的芯片。
时钟发生器可以产生高稳定性的时钟信号,并且可以通过锁相环技术将输入的时钟信号进行倍频或分频。
时钟发生器的优势在于其可以通过调整参数来适应不同的应用需求,同时也具备较为灵活的布线选择。
当我们选择了合适的外围时钟源后,需要考虑如何将时钟信号引入FPGA 芯片。
通常,FPGA芯片具备多个时钟输入引脚,其中一些是用于常规时钟输入,而另外一些是用于特殊功能模块的时钟输入。
我们需要根据实际应用需求选择合适的时钟输入引脚进行连接。
在布线时,为了保证信号质量,我们可以使用差分信号传输技术。
晶掁简介
晶振基礎知識介紹1晶振的作用•晶振作用是提供一定頻率的時鐘信號,其輸出頻率具有很高的穩定性。
對於振盪頻率的穩定性要求高的電路,應選用晶振作選頻器件。
•晶振用於通信、計算機、電視機、鐘錶、音像製品、電子玩具、醫用電子設備、汽車電子、廣播電視設備以及儀器儀表等。
23石英晶體諧振器(Quartz Crystal Resonator)石英晶體石英晶體振盪振盪振盪器器(Quartz Crystal Oscillator )4Crystal 和Oscillator的區別Crystal Oscillator5石英晶體諧振器(Crystal)石英晶體石英晶體振盪振盪振盪器器(Oscillator)6Crystal的種類7石英材料石英材料((一)材料成份:二氧化矽(SiO 2)材料組成:正六方晶系材料特性:熔點1,750℃@1atm α-β相變點537℃@1atm 硬度~7.2莫氏硬度@25 ℃密度2,648Kg/M 3 @25 ℃壓電特性Y軸:機械軸光雙折性Z軸:光學軸8石英材料石英材料((二)天然水晶石英晶體存在於天然,安定的SiO2結晶.如圖所示(Z 軸是一次對稱軸,X 軸有三次對稱軸,三角錐面為R 和r 面,柱面為m 和m’面),然而這些面以及s,x 面大多難分辨.9石英材料石英材料((三)天然水晶人工水晶天然水晶礦藏稀少,且瑕疵較多,如裂痕、氣泡、包裹體、藍針、雙晶等。
高溫、高壓水熱合成法,由種子水晶培養而成,成本低,滿足電子發展需要。
10人工水晶人工水晶的育成人工水晶是在特殊鋼製的長筒型壓力鍋中,以高溫高壓環境的水熱合成法由種子水晶培養而成.高溫: 350 〜400 ℃高壓: 1000〜1500 Kg/cm 2壓電效應法國物理學家居裏兄弟於1880年發現水晶上的兩個重要現象:(A)壓電效應在水晶片上施以機械應力時,會產生電荷的偏移形成電壓(B)逆壓電效應相對在水晶片上外加電壓會造成水晶片的變形,利用這種特性產生機械振盪,變換成電氣信號.1112振動模式音叉振動頻率:F= Kf*w/l 2(Kf 為頻率常數,w 為音叉的單臂寬,l 為音叉切割槽的内臂長)厚度剪切振動頻率:F=1670/TXY +5-18.5Mode of VibrationThickness ShearNT °X°X DT CT SLFlexureExtensionalFace ShearAT Fundamental AT 3rd Overtone AT 5th Overtone BT FundamentalOrientation Angle切割角度1314溫度特性0DT XY XY GT F r e q u e n c y C h a n g e f /f i n 10-404080-80-100-5050Temperature ℃GT -200-1500100120AT and SL and NTand NT DT and SLATBT CTCTBT6AT-Cut,BT-Cut,…一般最常見之切割方式如下:AT-Cut :溫度特性為三次曲線BT-Cut :溫度特性為二次曲線AT-Cut CrystalF( MHz)=1670T( um )F( kHz)=1670T( mm )or0.047 mm0.062 mm0.083 mm0.116 mmThickness35.328 MHz26.973 MHz20.000MHz14.318 MHzFrequencyFrequency vs. Thickness1516内部結構17内部結構(32.768KHz)18負載諧振頻率Cg CdX’TALRfFoutRdCL=(Cg*Cd)/(Cg+Cd)+C(IC)+C(PCB 雜散電容)19Crystal的電氣參數可靠性測試20可靠性測試2122Crystal單體的參數測量S&A 250BCrystal的製造流程晶片的製作))的製造流程((晶片的製作晶棒貼付晶片切割晶片排盤中間切斷頻率檢查表面粗研車圓加工厚度分類23晶片的製作))—續的製造流程((晶片的製作Crystal的製造流程頻率檢查分類表面精研化學蝕刻頻率檢查分類2425Crystal 的製造流程的製造流程((封裝封裝))點膠接著調整蒸著頻率檢查晶片洗淨基礎蒸鍍晶片押入26Crystal 的製造流程的製造流程((封裝封裝))—續4.0085℃外殼封合MARKING氣密檢查高溫放置(老化)最終檢查成品包裝27石英晶體諧振器(Crystal)石英晶體石英晶體振盪振盪振盪器器(Oscillator)28Oscillator 的内部機構Oscillator的種類•普通晶體振盪器(XO):沒有採取溫度補償的振盪器,在工作溫度範圍内,其穩定度取決於内部所用晶體的性能,頻率穩定度在10-5量級;•溫度補償晶體振盪器(TCXO):在振盪器内部採取了對晶體頻率溫度特性進行補償以達到在寬溫度範圍内滿足穩定度要求,補償后頻率穩定度在10-7〜10-6量級;•恒溫控制晶體振盪器(OCXO):採用精密控溫,使電路元件及晶體工作在晶體的零溫度係數點的溫度上,中精度產品頻率穩定度在10-8〜10-7量級,高精度產品頻率穩定度在10-9量級以上;•電壓控制晶體振盪器(VCXO):一種可通過外加電壓使晶振輸出頻率隨之改變的振盪器,主要用於鎖相環路或頻率微調。
石英晶体谐振器和振荡器的区别
其实很多人都知道分为有源晶振和无源晶振,Realgiant了解到部分人仍然分不清楚他们到底有何区别,甚至有的客户这样问过,为什么两种晶振体积都是一样的,一个只要几毛钱,而另一个却要几块钱,为什么会相差那么大?Realgiant在此教大家如何区分石英晶体谐振器和石英晶体振荡器。
石英晶体谐振器(quartz crystal unit或quartz crystal resonator,常简写成Xtal),简称石英晶体或晶振,它是利用石英晶体的压电效应,用来产生高精度振荡频率的一种电子元件。
需搭配外加电路才会产生振荡。
是被动(无源)元件,我们又称它无源晶振。
该元件主要由石英晶片、基座、外壳、银胶、银等成分组成。
根据引线状况我们把石英晶振分为直插(有引线)与表面贴装(无引线)两种类型。
无源晶振通常是两支接引的电子元件。
石英晶体振荡器(crystal oscillator,简写 OSC 或 XO)是指内含石英晶体与振荡电路的模组,它需要电源,可直接产生振荡讯号输出。
因内含主动(有源)电子元件,整个模组也属主动元件,因此,我们又称它有源晶振。
石英振荡器通常是四支接脚的电子元件,其中两支为电源,一支为振荡讯号输出,另一支为空脚或控制用。
相比石英晶体谐振器,石英晶体振荡器非常的复杂,这不仅体现在它的参数上,同时也体现在它的种类上。
在上一篇有关温补晶振的文章中我们已经了解到温补晶振是一种石英晶体振荡器。
在晶振行业中,通常我们将石英晶体振荡器分为以下几类:SPXO普通振荡器、TCXO温补振荡器、VCXO压控晶体振荡器、OCXO恒温振荡器以及VC-TCXO压控温补振荡器。
下面我们来逐步了解这几种石英晶体振荡器。
普通石英晶体振荡(SPXO),也有人叫它XO、OSC振荡器,SPXO可以产生10^(-5)~10^(-4)量级的频率精度,标准频率1~100MHZ,频率稳定度是±100ppm.SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。
晶振的符号
晶振的符号一、什么是晶振晶振(Crystal Oscillator)是一种常见的电子元件,用于生成稳定的时钟信号。
它能够将外部的电压信号转换为精确、稳定的振荡信号,被广泛应用于电子设备中,如计算机、通讯设备、消费电子产品等。
晶振主要由晶体谐振器和激励电路组成。
晶体谐振器由晶体和谐振电路构成,晶体对电压的频率和振幅变化非常敏感,谐振电路则使晶体在固定频率上产生谐振。
激励电路则用于提供驱动电压,使晶体谐振器能够正常工作。
二、晶振的符号晶振的符号是通过电路图来表示的。
在电路图中,晶振一般用一个矩形框表示,框内的内容表示晶振的型号和参数,如频率、精度等。
下面是晶振的符号示意图:+-----------+| |Vcc| __|__| ___GND_|_|_|_|_|上面的符号表示了一个晶振的结构,其中有两个引脚:Vcc(提供电源)和GND(接地)。
晶振的工作原理是通过电场的作用使晶体呈现一定的变形,由于晶体的厚度极薄,所以它是脆弱的。
晶体的变形会导致电子在晶体内运动产生电流,从而使晶体呈现振荡状态。
三、晶振的种类根据晶振的工作方式和应用领域的不同,晶振可以分为几种不同的类型:1.晶体谐振器(Crystal Resonator)晶体谐振器是一种用于产生稳定振荡信号的晶振。
它由晶体和谐振电路组成,常被应用于计算机、时钟、通信等领域。
晶体谐振器的频率可以通过晶体的几何尺寸和电场的作用来调节,因此可以得到不同频率的晶体谐振器。
2.振荡器(Oscillator)振荡器是一种通过反馈电路产生稳定振荡信号的晶振。
它包括晶体谐振器和反馈电路两个部分。
振荡器广泛应用于电子设备中,如计算机、无线通信、音频处理等。
不同类型的振荡器具有不同的工作方式和频率范围。
3.时钟晶振(Clock Crystal Oscillator)时钟晶振是一种用于提供系统时钟信号的晶振。
它通常被应用于计算机、微控制器、数字信号处理器等设备中,用于同步各个部件的工作。
proteus晶振元件名称
proteus晶振元件名称Proteus晶振元件名称晶振元件在电子设备中起着至关重要的作用,它是一种用于产生稳定频率的元件,被广泛应用于各种电子产品中。
在Proteus软件中,晶振元件也具有不同的名称和规格,下面将介绍几种常见的Proteus 晶振元件名称及其特点。
1. XTAL - 晶体振荡器XTAL是Proteus软件中常见的晶振元件名称,它代表晶体振荡器。
晶体振荡器是一种利用晶体的谐振性质产生稳定频率的元件。
在电子电路中,晶体振荡器常用于时钟信号的产生,确保电子设备能够按时运行。
2. CRYSTAL - 晶体振荡器CRYSTAL也是Proteus软件中常见的晶振元件名称,与XTAL类似,代表晶体振荡器。
晶体振荡器在电子设备中应用广泛,不仅用于时钟信号的产生,还可用于频率合成、通信系统等领域。
3. CRYSTAL OSCILLATOR - 晶体振荡器除了XTAL和CRYSTAL外,Proteus软件中还有一种晶振元件名称为CRYSTAL OSCILLATOR,即晶体振荡器。
晶体振荡器可分为被动晶振和主动晶振两种类型,被动晶振由晶体和振荡电路组成,主动晶振还包含放大电路。
4. XTAL OSCILLATOR - 晶体振荡器XTAL OSCILLATOR是Proteus软件中另一种常见的晶振元件名称,与CRYSTAL OSCILLATOR类似,代表晶体振荡器。
晶体振荡器的频率稳定性和精度较高,适用于对频率要求严格的电子设备中。
总的来说,Proteus软件中的晶振元件名称多样,代表着不同类型的晶体振荡器。
这些晶振元件在电子设备的设计和仿真中起着关键作用,能够提供稳定的时钟信号和频率源,确保电子设备的正常运行。
希望以上介绍能帮助大家更好地了解Proteus晶振元件的名称及其特点。
晶振(crystal)与谐振荡器(oscillator)有何区别(精)
谐振振荡器包括石英(或其晶体材料)晶体谐振器,陶瓷谐振器,LC谐振器等。
晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器。
石英晶片所以能做振荡电路(谐振)是基于它的压电效应,从物理学中知道,若在晶片的两个极板间加一电场,会使晶体产生机械变形;反之,若在极板间施加机械力,又会在相应的方向上产生电场,这种现象称为压电效应。
如在极板间所加的是交变电压,就会产生机械变形振动,同时机械变形振动又会产生交变电场。
一般来说,这种机械振动的振幅是比较小的,其振动频率则是很稳定的。
但当外加交变电压的频率与晶片的固有频率(决定于晶片的尺寸)相等时,机械振动的幅度将急剧增加,这种现象称为压电谐振,因此石英晶体又称为石英晶体谐振器。
其特点是频率稳定度很高。
它的谐振频率与晶片的切割方式、几何形状、尺寸等有关. 应用石英晶体振荡器是高精度和高稳定度的振荡器,被广泛应用于彩电、计算机、遥控器等各类振荡电路中,以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。
石英晶体振荡器的结构石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。
谐振频率从石英晶体谐振器的等效电路可知,它有两个谐振频率,即(1)当L、C、R支路发生串联谐振时,它的等效阻抗最小(等于R)。
串联揩振频率用fs表示,石英晶体对于串联揩振频率fs呈纯阻性,(2)当频率高于fs时L、C、R支路呈感性,可与电容C。
发生并联谐振,其并联频率用fd表示。
根据石英晶体的等效电路,可定性画出它的电抗—频率特性曲线。
可见当频率低于串联谐振频率fs或者频率高于并联揩振频率fd时,石英晶体呈容性。
晶振不起振的原因要点
上海唐辉电子有限公司晶振不起振的原因一,晶振失振的缘由;1.在检漏工序中,就是在酒精加压的环境下,晶体容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振;2. 在压封时,晶体内部要求抽真空充氮气,如果发生压封不良,即晶体的密封性不好时,在酒精加压的条件下,其表现为漏气,称之为双漏,也会导致停振;3. 由于芯片本身的厚度很薄,当激励功率过大时,会使内部石英芯片破损,导致停振;4. 有功负载会降低Q值(即品质因素),从而使晶体的稳定性下降,容易受周边有源组件影响,处于不稳定状态,出现时振时不振现象;5. 由于晶体在剪脚和焊锡的时候容易产生机械应力和热应力,而焊锡温度过高和作用时间太长都会影响到晶体,容易导致晶体处于临界状态,以至出现时振时不振现象,甚至停振;6.在焊锡时,当锡丝透过线路板上小孔渗过,导致引脚跟外壳连接在一块,或是晶体在制造过程中,基座上引脚的锡点和外壳相连接发生单漏,都会造成短路,从而引起停振;上海唐辉电子有限公司7.当晶体频率发生频率漂移,且超出晶体频率偏差范围过多时,以至于捕捉不到晶体的中心频率,从而导致芯片不起振8,未用超生波清洗焊好的晶振9,PCB板布线错误;10,单片机质量有问题;11, 晶振质量有问题;12,负载电容或匹配电容与晶振不匹配或者电容质量有问题;13. PCB板受潮,导致阻抗失配而不能起振;14.晶振电路的走线过长;15.晶振两脚之间有走线;16.外围电路的影响。
二,解决方案,建议按如下方法逐个排除故障;(1) 排除电路错误的可能性,因此你可以用相应型号单片机的推荐电路进行比较。
(2) 排除外围元件不良的可能性,因为外围零件无非为电阻,电容,你很容易鉴别是否为良品。
上海唐辉电子有限公司(3) 排除晶振为停振品的可能性,因为你不会只试了一二个晶振。
(4) 试着改换晶体两端的电容,也许晶振就能起振了,电容的大小请参考晶振的使用说明。
(5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC,杜绝在晶振两脚间走线。
振荡器
电子元件
01 简介
03 单位 05 工作原理
目录
02 定义 04 分类 06 使用流程
07 注意事项
09 发展状况
目录
08 与谐振器
振荡器(oscillator)是一种能量转换装置——将直流电能转换为具有一定频率的交流电能,其构成的电路 叫振荡电路。振荡器主要可以分成两种:谐波振荡器(harmonic oscillator)与弛张振荡器(relaxation oscillator)。
低频振荡器(low-frequency oscillator,或称LFO)是指产生频率在0.1赫兹到10赫兹之间交流讯号的振 荡器。这个词通常用在音讯合成中,用来区别其他的音讯振荡器。
振荡器主要可以分成两种:谐波振荡器(harmonic oscillator)与弛张振荡器(relaxation oscillator)。
在以前,时常会把谐振器和振荡器搞混。
发展状况
数显水浴恒温振荡器日本金石、始建于1948年的NibonDempaKogyo公司和美国摩托罗位、韩国的Sunny-Emi 等公司,都是生产石英晶体器件较大的厂商。中国生产石英晶体振荡器等元器件的单位有原电子工业部第十研究 所、北京707厂、国营第875厂和一些合资企业等。中国对人造石英晶体及其元器件的研究开发起步较早,拥有的 生产能力也较大。就石英晶体振荡器而言,与国外先进水平比较,主要是在片式化、小型化、高频化和频率温度 特性等方面还存在差距。尽快缩小这些差距,进一步扩大生产规模,提高产品性价比,是提高在国际市场上竞争 力的必由之路。与此同时,还要跟踪该器件发展的新动向,如视频发生器等振荡器的研究与应用 。
定义
振荡器简单地说就是一个频率源,一般用在锁相环中。详细说就是一个不需要外信号激励、自身就可以将直 流电能转化为交流电能的装置。一般分为正反馈和负阻型两种。所谓“振荡”,其涵义就暗指交流,振荡器包含 了一个从不振荡到振荡的过程和功能。能够完成从直流电能到交流电能的转化,这样的装置就可以称为“振荡 器”。
晶振知识大普及
晶振术语解释1、晶振:即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。
不过由于在消费类电子产品中,谐振器用的更多,所以一般的概念中把晶振就等同于谐振器理解了。
后者就是通常所指钟振。
2、分类。
首先说一下谐振器。
谐振器一般分为插件(Dip)和贴片(SMD)。
插件中又分为HC-49U、HC-49U/S、音叉型(圆柱)。
HC-49U一般称49U,有些采购俗称“高型”,而HC-49U/S一般称49S,俗称“矮型”。
音叉型按照体积分可分为3*8,2*6,1*5,1*4等等。
贴片型是按大小和脚位来分类。
例如7*5(0705)、6*3.5(0603),5*3.2(5032)等等。
脚位有4pin和2pin之分。
而振荡器也是可以分为插件和贴片。
插件的可以按大小和脚位来分。
例如所谓全尺寸的,又称长方形或者14pin,半尺寸的又称为正方形或者8pin。
不过要注意的是,这里的14pin和8pin都是指振荡器内部核心IC的脚位数,振荡器本身是4pin。
而从不同的应用层面来分,又可分为OSC(普通钟振),TCXO(温度补偿),VCXO(压控),OCXO(恒温)等等。
3、基本术语。
我想这也是很多采购同学比较模糊的地方。
这里我选了一些常用的谐振器术语拿来做一下解释。
Frequency Tolerance(调整频差):在规定条件下,在基准温度(25±2℃)与标称频率允许的偏差。
一般用PPm(百万分之)表示。
Frequency Stability(温度频差):指在规定的工作温度范围内,与标称频率允许的偏差。
用PPm 表示。
Aging(年老化率):在规定条件下,晶体工作频率随时间而允许的相对变化。
以年为时间单位衡量时称为年老化率。
Shunt Capacitance(静电容):等效电路中与串联臂并接的电容,也叫并电容,通常用C0表示。
Load Capacitance(负载电容):与晶体一起决定负载谐振频率fL的有效外界电容,通常用CL表示。
晶振基础知识介绍
晶振基础知识介绍晶振:即所谓石英晶体谐振器(无源)和石英晶体振荡器(有源)的统称。
无源和有源的区别:无源晶振为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。
无源晶振需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振是一个完整的谐振振荡器。
石英晶体振荡器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。
石英晶体振荡器是利用石英晶体的压电效应来起振,而石英晶体谐振器是利用石英晶体和内置IC共同作用来工作的。
振荡器直接应用于电路中,谐振器工作时一般需要提供3.3V电压来维持工作。
振荡器比谐振器多了一个重要技术参数:谐振电阻(RR),谐振器没有电阻要求。
RR的大小直接影响电路的性能,因此这是各商家竞争的一个重要参数。
晶振的原理:压电效应(物理特性):在水晶片上施以机械应力时,,会产生电荷的偏移,即为压电效应。
逆压电效应:相对在水晶片上印加电场会造成水晶片的变形即产生逆压电效应,利用这种特性产生机械振荡,变换成电气信号。
晶振的作用:一、为频率合成电路提供基准时钟,产生原始的时钟频率。
二、为电路产生震荡电流,发出时钟信号晶振的分类:一、按材质封装(1).金属封装-SEAMTYPE (2).陶瓷封装-GLASSTYPE二、贴装方式(1).直插封装-DIP (2).贴片封装-SMD三、按产品类型(1).crystal resonator—晶体谐振器(无源晶体)(2).crystal oscillator—晶体振荡器(有源晶振)---SPXO 普通有源晶体振荡器---VCXO电压控制晶体振荡器---TCXO 温度补偿晶体振荡器---VC-TCXO压控温补晶体振荡器(3).crystal filter—晶体滤波器(4).tuning fork x’tal (khz)-水晶振动子部分 KDS晶振图例:DT-14/DT-26/DT-38 DMX-26S DSX220G DSO321SR/221SR HC-49S/AT-49DSX321G/221 G SM-14J DSV531SV DSX530G/840GDSA/B321SDA晶振的名词术语:SMT :Surface Mount Technology 表面贴装技术SMD :Surface Mount Device 表面贴装元件OSC :Oscillator Crystal 晶体振荡器TCXO :Temperature Compensate X‘tal Oscillator 温度补偿晶体振荡器VC-TCXO :Voltage Controlled, Temperature Compensated Crystal Oscillator 压控温度补偿晶体振动器 VCXO :Voltage Control Oscillator 压控晶体振动器 DST410S/310S/210A DSX320G DSA/B321SCL HC-49SMD/SMD-49晶振的重要参数:1、标称频率F:晶体元件规范(或合同)指定的频率。
振荡器与谐振器
振荡器与谐振器振荡器是将直流电能转变成交流电能的过程,用来产生一定频率的交流信号,是有源器件。
谐振器是电路对一定频率的信号进行谐振,主要是用来筛选出某一频率,是无源器件。
晶体谐振器是无源器件,不需要电源。
晶体振荡器是有源器件,需要电源,且晶体振荡器的电路中最重要的元件就是晶体谐振器。
将晶体谐振器加外部振荡电路、放大电路、滤波电路等等即为晶体振荡器。
在以前,时常会把谐振器和振荡器搞混晶体振荡器是有源器件,需要电源,且晶体振荡器的电路中最重要的元件就是晶体谐振器。
将晶体谐振器加外部振荡电路、放大电路、滤波电路等等即为晶体振荡器。
XO是普通的石英晶体振荡器,没有温度补偿或电压控制来微调输出频率,温频特性主要是晶体本身造成的。
VCXO压控晶体振荡器是有一个脚可以外接电压来微调输出频率的振荡器TCXO是一种内部具有温度补偿电路的晶体振荡器,当工作温度发生变化时输出频率具有很好的稳定性。
石英晶体振荡器的基本工作原理及作用(1)石英晶体振荡器(简称晶振)的结构石英晶体振荡器是利用石英晶体(二氧化矽的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑胶封装的。
(2)压电效应若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。
反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。
如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。
在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。
有源晶振和无源晶振之分,陶瓷谐振器和石英谐振器的区别
有源晶振和无源晶振之分,陶瓷谐振器和石英谐振器的区别无源晶振有2个引脚,需要借助于外部的时钟电路(接到主IC内部的震荡电路)才能产生振荡信号,自身无法振荡.有源晶振有4个引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件.只需要电源,就可输出比较好的波形.有源晶振只是将无源晶体和振荡电路做到一起晶振行业内一般不以有源无源来分类晶振,一般是客户端工程师才这么叫。
客户端工程师所说的晶振,其实是包括晶体(谐振器)和晶体振荡器(振荡器)的统称。
晶体是依靠石英晶体的天然振荡出频率,而晶振借助补偿电路及其它补偿功能实现更好的输出频率。
所以,如果单纯从有无接电路区别,可以简单地分为无源/有源晶振.晶体(谐振器,crystal,resonator):如49U,49S,UM-1,UM-5.-----无源晶振(振荡器,oscillator):如XO,VCXO,TCXO,OCXO.-----------------有源石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上交变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。
图3是一个串联型振荡器,晶体管T1和T2构成的两级放大器,石英晶体XT与电容C2构成LC电路。
在这个电路中,石英晶体相当于一个电感,C2为可变电容 器,调节其容量即可使电路进入谐振状态。
该振荡器供电电压为5V,输出波形为方波。
在电子学上,通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等),而仅由阻容元件组成的电路称作“无源电路”。
电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。
晶振(crystal)与谐振荡器(oscillator)有何区别
晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振(谐振)的英文名称不同,无源晶振为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。
无源晶振需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振是一个完整的谐振振荡器。
谐振振荡器包括石英(或其晶体材料)晶体谐振器,陶瓷谐振器,LC谐振器等。
晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器。
石英晶片所以能做振荡电路(谐振)是基于它的压电效应,从物理学中知道,若在晶片的两个极板间加一电场,会使晶体产生机械变形;反之,若在极板间施加机械力,又会在相应的方向上产生电场,这种现象称为压电效应。
如在极板间所加的是交变电压,就会产生机械变形振动,同时机械变形振动又会产生交变电场。
一般来说,这种机械振动的振幅是比较小的,其振动频率则是很稳定的。
但当外加交变电压的频率与晶片的固有频率(决定于晶片的尺寸)相等时,机械振动的幅度将急剧增加,这种现象称为压电谐振,因此石英晶体又称为石英晶体谐振器。
其特点是频率稳定度很高。
它的谐振频率与晶片的切割方式、几何形状、尺寸等有关.应用石英晶体振荡器是高精度和高稳定度的振荡器,被广泛应用于彩电、计算机、遥控器等各类振荡电路中,以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。
石英晶体振荡器的结构石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。
谐振频率从石英晶体谐振器的等效电路可知,它有两个谐振频率,即(1)当L、C、R支路发生串联谐振时,它的等效阻抗最小(等于R)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
振荡器(Crystal Oscillator)与谐振器(Resonator)
两者区别:
振荡器是有源元件,将直流信号转换为交流信号,其等效电路是一个电容与一个电阻并联,再与一个电容串联,该电路有两个谐振点。
谐振器是无源元件,需要外围电路,驱动,其原理是压电效应。
相比较之下,振荡器输出信号质量好,但是信号电平单一,且价格高,用于高精度要求的场合。
元件化的振荡器有晶体振荡器和硅振荡器等;谐振器有晶体谐振器与陶瓷谐振器。
以下为摘录。
晶体谐振器
石英晶体俗称水晶,成分SIO2,是重要的压电材料,其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性。
在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率,利用它的这种逆压电效应特性来制造石英晶体谐振器。
石英由于具备天然的高品质因子“Q”,这使得晶体能在整个工作温度和电压范围内都保持很高的精确度和频率稳定性。
优点:信号电平是可变的,也就是说是根据起振电路来决定的,同样的晶体可以适用于多种电压,可用于多种不同时钟信号电压要求的片子,而且价格通常也较低。
晶体谐振器的精度为1PPM(百万分之一)至100PPM。
缺点:晶体谐振器是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来。
晶体谐振器相对于晶体振荡器而言其缺陷是信号质量较差,通常需要精确匹配外围电路(用于信号匹配的电容、电感、电阻等),更换不同频率的晶体时周边配置电路需要做相应的调整。
晶体谐振器有一些等效参数,不同的使用环境可能会有不同的要求,选用时还要考虑环境温度、负载电容、频率精度等要求,这就要求外围振荡电路的参数要加一些控制才能输出稳定的频率。
陶瓷谐振器
陶瓷谐振器是一种用于在特定频率产生振荡的压电式陶瓷设备。
制造这种设备所用的材料在生产过程期间会激发谐振特性。
由于这种谐振特性是处于生产误差范围内的,并且它的品质因数远远低于石英的品质因数,因此陶瓷谐振器所能提供的频率稳定性不如晶体谐振器。
通常陶瓷谐振器用于对成本较低且对性能要求不高的场合。
优点:同晶体相比,陶瓷谐振器的成本只有晶体的一半并且尺寸较小。
缺点:同晶体相比,欠缺频率和温度稳定性。
其精度较差,大概在1%至0.1%之间。
综述:陶瓷谐振器的典型初始精度在0.5%至0.1%范围内,老化或温度变化所致的漂移可能改变这一精度范围。
廉价陶瓷谐振器的公差只有±1.1%,较高端的汽车精度则分别为±0.25%和±0.3%。
未来的应用在于汽车CAN(控制器局域网络)总线应用,工作温度为-40°C 至+125°C。
频率为200 KHZ至约1 GHZ的低成本陶瓷谐振器适用于对时序要求不严格的嵌入系统。
陶瓷器件起动较快,一般体积小于石英器件。
它们也更能承受冲击与振动。
晶体振荡器
优点:晶体振荡器信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。
对于时序要求敏感的应用,晶体振荡器的性能相对较好。
缺点:相对于晶体谐振器,晶体振荡器的缺陷是其信号电平是固定的,需要选择好合适
输出电平,灵活性较差,而且价格高。
另外石英振荡器要花较长的起动时间。
体积:晶体振荡器相比于无源晶体通常体积较大,随着工艺的改善,现在有的晶体振荡器是表贴的,体积和晶体谐振器相当。
硅振荡器
硅振荡器,这种完全集成的振荡元件是最简单的时钟源。
这些器件可产生规定频率的方波,可直接送入单片机的时钟输入。
硅振荡器并不依赖于机械共振特性来获得振荡频率,而是基于一个内部的RC时间常数。
这样的设计使硅器件对于外部机械作用不敏感。
与传统振荡器不同的是,没有裸露在外的高阻抗节点,这样使硅振荡器可以承受更大的湿度和EMI 影响。
硅振荡器不需要严格匹配的定时元件和线路板走线。
