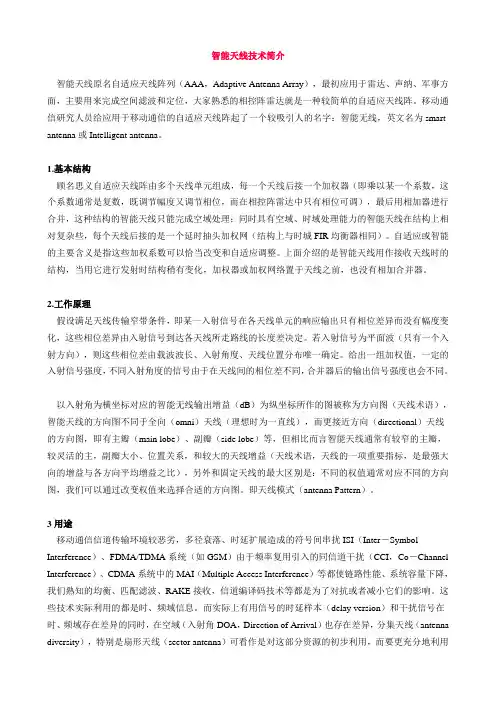

智能天线简介

智能天线技术简介智能天线原名自适应天线阵列(AAA,Adaptive Antenna Array),最初应用于雷达、声纳、军事方面,主要用来完成空间滤波和定位,大家熟悉的相控阵雷达就是一种较简单的自适应天线阵。

移动通信研究人员给应用于移动通信的自适应天线阵起了一个较吸引人的名字:智能无线,英文名为smart antenna或Intelligent antenna。

1.基本结构顾名思义自适应天线阵由多个天线单元组成,每一个天线后接一个加权器(即乘以某一个系数,这个系数通常是复数,既调节幅度又调节相位,而在相控阵雷达中只有相位可调),最后用相加器进行合并,这种结构的智能天线只能完成空域处理;同时具有空域、时域处理能力的智能天线在结构上相对复杂些,每个天线后接的是一个延时抽头加权网(结构上与时城FIR均衡器相同)。

自适应或智能的主要含义是指这些加权系数可以恰当改变和自适应调整。

上面介绍的是智能天线用作接收天线时的结构,当用它进行发射时结构稍有变化,加权器或加权网络置于天线之前,也没有相加合并器。

2.工作原理假设满足天线传输窄带条件,即某一入射信号在各天线单元的响应输出只有相位差异而没有幅度变化,这些相位差异由入射信号到达各天线所走路线的长度差决定。

若入射信号为平面波(只有一个入射方向),则这些相位差由载波波长、入射角度、天线位置分布唯一确定。

给出一组加权值,一定的入射信号强度,不同入射角度的信号由于在天线间的相位差不同,合并器后的输出信号强度也会不同。

以入射角为横坐标对应的智能无线输出增益(dB)为纵坐标所作的图被称为方向图(天线术语),智能天线的方向图不同于全向(omni)天线(理想时为一直线),而更接近方向(directional)天线的方向图,即有主瓣(main lobe)、副瓣(side lobe)等,但相比而言智能天线通常有较窄的主瓣,较灵活的主,副瓣大小、位置关系,和较大的天线增益(天线术语,天线的一项重要指标,是最强大向的增益与各方向平均增益之比),另外和固定天线的最大区别是:不同的权值通常对应不同的方向图,我们可以通过改变权值来选择合适的方向图。
