深圳地铁3号线高架车站结构设计研究
收稿日期： 2011 － 08 － 03 1979 年出生 ， 作者简介： 毛学锋， 男， 工程师。
第 12 期
毛学锋
许智焰
周永礼： 深圳地铁 3 号线高架车站结构设计研究
95
市交通压力， 都在大力发展城市轨道交通工程。 高架 结构以其建设投资省， 节约空间等优点， 得到越来越广 而高架车站作为高架线路的节点性控制工 泛的采用， 程， 其结构设计的合理性影响着整个高架线路的规模 和景观效果。
设， 车站均位于规划深惠路中央 10 m 宽绿化带内。由 “建桥分离” 于 方案车站和桥梁须分别设置墩柱 ， 占地
图 5 “建桥一体化” 车站横断面布置（ 单位： mm）
3． 2
车站结构布置 车站总长 120 m， 宽 16． 7 m。框架横向跨度 8． 0 m，
地面一层为供电系统设备用房， 地上二层为站厅 地上三层为行车道层。 纵向柱距 12 m， 柱纵向尺 层， 寸 1． 2 m， 横 向 尺 寸 1． 5 ～ 2． 7 m， 电缆夹层底板厚 400 mm， 设备层底板厚 200 mm， 站厅层框架横梁纵向 1． 9 m， 横向 2． 0 m， 在悬挑段由 2． 0 m 渐变为 1． 5 m，
1
工程概况
深圳地铁 3 号线起自深圳市罗湖区红岭中路站， 止于龙岗区龙兴街站。线路采用地下线方式通过罗湖
图1
高架车站布置图（ 单位： mm）
2
高架车站的结构类型
高架车站既不是单一的房建结构， 也不是单一的 桥梁结构， 而是桥梁和房建融合在一起的结构体系 ， 是 在建筑结构中植入桥梁结构体系。 对于岛式车站， 根 据高架车站轨道梁与站房之间的关系， 高架车站可分 为以下三类。 2． 1 “建桥分离” 车站 “建桥分离” 车站， 如图 2 所示。 高架桥梁与车站 站房完全分开， 由完全独立的桥梁结构和建筑结构组 合而成， 二者在结构上完全分开。 此类车站结构有受 力明确、 传力简洁， 结构构造简单等优点。但站厅层由 于存在截面较大的桥墩， 建筑平面布局不灵活而且建 筑与桥梁的柱网模数不太一样， 形成柱网相对较乱， 影 响美观， 此外还存在车站内设缝较多、 施工协调困难等 缺点。 2． 2 “建桥结合” 车站 “建桥结合” 车站， 如图 3 所示。 建筑与桥梁构件 之间既相互独立又密切相关的一种建桥结合结构 ， 一 方面建筑构件与桥梁构件之间相互独立 、 保持各自应 ； 、 有的特性 另一方面两者之间还密切相关 相互间存在 力的传递。该种车站结构具有墩柱根数少、 结构整体 结构体系传力途径较明确的优点。 但须设置独 性好，
深圳地铁三号线运营模式(4月9日版)
深圳市轨道交通龙岗线（三号线）运营管理模式深圳市地铁三号线投资有限公司二OO九年二月《龙岗线运营管理模式》编辑委员会总体策划：王敏杨少林刘卡丁顾问：阎景迪何宗华郑荣生李广俊主编：肖世雄副主编：高爽文延军范忠胜编委：(以姓氏笔划排名)王广山王达王伟王毅冯坚刘书云刘伟胜庄华堪朱新平杨永飞何丽何济芳余晓颉吴军宋海峰宋朝斌张长春张进生张栋强李文雄李洪瑞李冕梧陈宇周书伟罗海彬范永全郝春勤郭曦斌黄可强曾江曾崇培温志强蒋继玲詹先柏廖建军序为保证一条新的地铁线路的顺利开通运营，运营筹备的首要任务是建立一套较为完整、相对稳定的运营管理模式，这已成为地铁行业的共识。
深圳市地铁三号线投资有限公司运营公司在运营筹备初期就组织了大量的技术力量，在三号建设成就的基础上，广泛汲取了国内外同行业运营管理的先进经验，结合当前国内地铁运营发展的动向，编写了《三号线运营管理模式》一书，较好的完成了这一艰巨的任务，是值得祝贺的一件事。
该书可以作为深圳市地铁三号线运营筹备大纲，相信将会为下一阶段运营筹备工作的全面开展，起到积极的指导作用。
同时，该书也为我国地铁运营管理基础理论和实用模式的建立，创立了又一个新的有益的范例。
该书内容全面，结构合理，层次清晰，从宏观和运营总体的合理匹配方面，论述了运营组织指挥体系、行车组织、客运服务、车辆和设备维护管理等地铁运营核心管理模式，还对组成地铁系统的车辆工程、机电设备工程和土建工程，进行了功能描述和应用说明，使地铁运营各级管理人员全面了解各系统设备、设施的基本知识时，有了统一的教材；在认识和理解地铁系统各专业之间相互关系和联动运作的特点时，具备达到共识的基础。
祝深圳市地铁三号线运营公司在本书指引的基础上，建成一支基础理论扎实、技术过硬的管理和维修队伍，以实现建成的的地铁系统达到高效运转、优质服务和安全运营的目标。
何宗华二〇〇九年四月于北京前言随着城市社会经济的发展和城市化进程的加快，城市交通问题面临着越来越严峻的挑战，产生了交通拥挤、交通事故频繁以及环境污染等一系列问题，严重影响了市民的出行与乘车，同时也制约了城市社会经济的可持续发展。

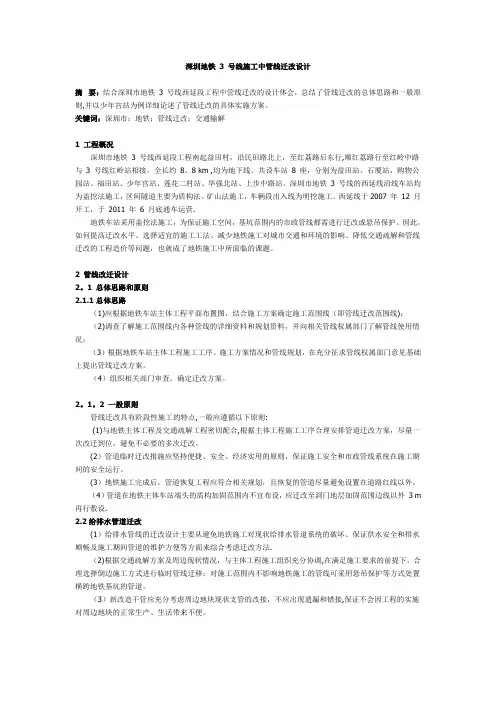

深圳地铁 3 号线施工中管线迁改设计
