电加热加湿器
电热蒸气加湿器定期保养
一、不锈钢加热槽： 拆开加热槽观察是否有结垢物，若有结垢物(碳酸镁、 碳酸钙等结垢物)则必需以柠檬酸浸泡清洗之。
二、保险丝与电热加热管： 以三用电表量测保险丝是否已烧断，及测量电热管电 阻值是否正常。
三、控制配线： 目视检查控制配线是否有异常。
四、維護保養說明
•
(一) 維護保養操作周期：
0~10 VDC
4~20 mA or 0~10 VDC
(－)
signal input (＋)
主機 Lid switch
Over temp. switch Low water switch
15 26 38 42
1/220/60
CB1 漏電保護
斷路器
Machine Ground
Line
濾波器
1 Load 2
Stage 1: Stage 2: Stage 3: Stage 4: Stage 5: Stage 6: Stage 7: Stage 8: Total unit Amps:
Control signal:
PH:
Hz:
Amps Amps Amps Amps Amps Amps Amps Amps
4~20 mA
進行空氣加濕。
电热蒸气加湿器主要部分
• 产生蒸汽部分：加湿器主机含台制耐热镍铬铁合
金的电阻性管状加热器；
• 控制：采用SCR控制蒸汽的产生及供应，含低水
位保护、过热保护；
• 传播：不銹鋼蒸汽加濕分佈管附冷凝水回水管。
电热蒸气加湿器电路图
Model N.O.
Serial N.O.
Primary voltage: Quantity of stages:
加湿器详解
220V罩极式异步电机风扇，也有采用12V仪表风扇。
加湿器的主要故障是不出雾或雾量小。
开启电源开关不出雾，电源指示灯不亮，风机不转多属于电源故障，拆开机壳后先检查电源220V 输入保险。
此保险管熔断说明电路有短路性故障，如振荡功率管（BU406）击穿、整流二极管击穿、电源变压器初级绕组短路、开关电源开关管击穿等。
如果开启电源开关后风机会转动，应检查振荡电路板上的二次电源保险是否开路（有机型使用0.5欧姆保险电阻），此保险管一般都加在38V整流后的电源地端。
如果保险管已熔断多是振荡功率管击穿（也有瞬间电流过大烧坏保险管换上保险即可工作的）。
振荡功率管击穿一般不会殃及其它元件，换上新管即可。
BU406耐压400V，功率18W，换新管时要选择直流放大倍数大于50的同型号管子或耐压功率足够的其它NPN中功率管。
在维修中也发现有的机型使用大功率管的，这样会更加耐用一些。
二次保险完好并且振荡管无损坏，就需通电进行电压检测。
为免换能器脱水振荡发热烧裂，必需先脱开换能器一条引线。
换能器脱水工作轻则性能变差，重会损坏烧裂。
振荡管不要脱开换能器金属框，以免失去散热片过热损坏。
首先测量振荡管集电极对保险管（二次地）是否有50V左右的直流电压，有交流38V但没有此电压多是电路板有漏水腐蚀开路的地方。
加湿器在水雾环境里工作，电路板遭腐蚀是常有的事。
如果有50V电压，则需测量振荡管be结电压。
用导线将缺水检测干簧管闭合或缺水探针与电源挂通，此时调整雾量电位器be结电压能在0.6V左右变化。
没有此电压说明偏置电路开路，多是电路板上的可调电阻损坏开路或接触不良，此可调电阻的故障率很高。
这里还要强调一点，就是振荡管be结击穿也会造成无偏置电压，所以确定振荡管良好是进行这一步检查的前提。
在检查并排除上述故障后，可用示波器观察振荡管发射极波形，应有0.65MHZ约20V的振荡波形。
在观察过程中把换能器被脱开的引线接触一下原焊点，振荡波形立刻发生变化，频率将谐振在1.7MHZ。
超声波加湿器电路图
超声波加湿器电路图设备维修2010-04-24 20:49:48 阅读1851 评论2 字号：大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
加湿器原理与维修

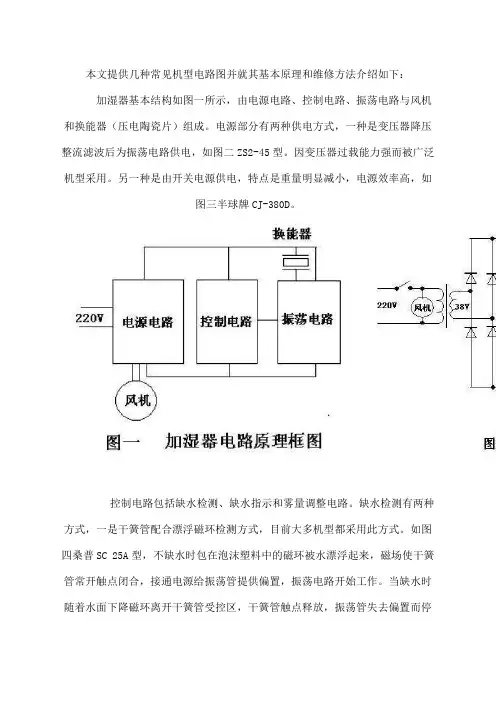

本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示，如图七国萃和图八亚都。
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。
为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。
经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。
振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。
因换能器本身就是一个固有频率约1.7MHZ的晶振，它通过耦合电容加跨接在振荡管基极和电源之间，振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。
常见加湿器的原理与维修
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示，电容反馈到振荡管基极，使振荡电路谐振在1.7MHZ，振荡幅度峰峰值达二百伏左右。
强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾，由送风电扇把水雾吹出从而使室内空气增加湿度。
加湿器的风机有采用220V罩极式异步电机风扇，也有采用12V 仪表风扇。
加湿器的主要故障是不出雾或雾量小。
开启电源开关不出雾，电源指示灯不亮，风机不转多属于电源故障，拆开机壳后先检查电源220V输入保险。
此保险管熔断说明电路有短路性故障，如振荡功率管（BU406）击穿、整流二极管击穿、电源变压器初级绕组短路、开关电源开关管击穿等。
超声波加湿器电路图概要
超声波加湿器电路图2010-04-24 20:49:48| 分类：设备维修| 标签：|举报|字号大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
加湿器原理与电路
D201型超声波加湿器电路
超声波加湿器原理
2008-02-15 10:56
超声波加湿器，是将超声波振荡电能转换成机械能，用风扇办水雾吹到加湿器外面，湿润房间的空气，改善室内湿度和环境。
附图为加湿器电路原理图。
合上电源开关K1，风机运转、指示灯点亮，220V市电通过变压器T降压，经D1～D4桥式整流，滤波后得到48V电压，给超声波振荡点亮供电。
V(SD35)、L1、L2、L3、C3、C4、C5和换能片等组成超声波振荡器，当电源接通后，48V经R4、W1、W2分压送至晶体管V基极，V开始导通，鱿鱼有电感元件L1~L2的反电势作用，晶体管V 不能瞬间饱和，通过电容C4、C5和L3的反馈，使V饱和导通。
由于电感L上的电流不能突变，又因L1、L2、和L3的极性相反，使得V的电流开始减小，通过正反馈电容C4、C5，使V的b－e极电流进一步减小至截止。
又由于电感L的作用，使V又从截止到饱和，周而复始形成超声波振荡。
D5的作用是保护V不被击穿。
振荡器的电能通过换能片HD转换成机械能将水雾化。
调节W1可改变振荡幅度的大小。
W1装在面板上供调节，W2设置在机内作为微调。
K2为干簧管水位探测开关，当水位下降到一定高度时，装在浮子里的磁钢随水位下降，使干簧管断开、v停振，提醒用户加水。
加湿器工作原理
一、电路原理根据实物绘制的电路图见图1所示。
220V电压经变压器B降为48V，经D1~D4整流C1滤波提供电路工作电源。
图中标示的“检水触点”，是位于储水槽上、换能器侧上方的一段裸露的金属丝，储水槽中无水时加湿器不工作，以防止加湿器无水工作而损坏。
其它品牌的加湿器也有使用机械开关或磁控开关达到这一目的，道理是一样的。
当储水槽中加入适量的水之后，“检水触点”通过“水”这个“准电阻”，与换能器面向储水槽的一面、即电源正极相连接，于是Q1导通，电源通过R3、R5、SVR、Q1、W1、L2、R1、R8为Q2基极提供偏置，由Q2及其外围的电容、电感和换能器组成的振荡电路开始工作。
该振荡电路属于电容三点式振荡电路，振荡频率由换能器决定，具有自动调整振荡频率的特点。
本电路工作于1.7MHz，如果元件参数发生轻微变化，电路仍可稳定工作于换能器的固有频率；如果更换了不同频率的换能器，电路也可以自动跟踪工作于换能器的固有频率，而无需人工调整。
换能器既是参与振荡的元件又是振荡电路的负载，一方面确定电路的振荡频率，另一方面，把振荡电路的电能转换为机械能，使储水槽中的水被超声波雾化，由风扇从喷口吹出。
W1和SVR作用相同，用于调节电路振荡强度，也就是雾量。
W1安装于控制面板，供用户日常调整使用。
微调电阻SVR安装在电路板上，供生产和维修人员作内部微调。
D5的作用是保护Q2，防止被击穿。
二、故障检修故障可分为完全无雾、雾量小和雾量时大时小或时有时无。
下面介绍常见的故障点及检修的点滴经验，供需要的同行朋友参考。
1、对于完全无雾的故障，首先检测电源电压是否正常，若无电压，则从供电路径循序检查，这和一般的电源电路检修没有什么不同，不需赘述。
但是需要说明的是，因为该机有风扇接在保险管和开关之后，所以在打开开关后，可以通过观察风扇是否运转来快速区分故障部位。
如果保险管或变压器烧毁，既有可能是市电过高造成，也有可能是电路中的元件损坏造成，应断电测量有关部位电阻，排除短路点，再通电进入下一步检修。
电热加湿实验电路及图解
电热加湿实验电路及图解分析因本部门研发电热加湿需要，按下图组装简易控制电路，对选用部件进行实际工况的检测，现将原图及图解分析如下：加湿程序中，排水具有优先级，因此排水部件电压取自湿度开关前，不论需否加湿，皆可排水。
手动按钮M与排水间隔继电器Js1触点并联作用于排水继电器J3绕组及排水时间继电器Js2绕组，前两者任一个动作，均可引发后两者绕组得电。
J3绕组得电，常开触点（两组不同位置，这里分析上图左侧）接通，排水阀线圈得电动作同时排水灯D3亮；Js2延长排水时间后动作使排水间隔继电器Js1绕组失电，复位重新计时，Js1触点恢复，排水结束。
低位浮子F1、高位浮子F2取湿度开关控制后电压，二者分别控制低位继电器J1和高位继电器J2，两者均为水位上升触点闭合。
低位浮子F1闭合点略高于电热管发热区顶点，高位浮子F2闭合点高于低位约20mm，采用两浮子主要为防止浮子开关失效引发干烧问题。
排水继电器J3触点（上图右侧组）COM端取湿度开关后电压，湿度开关闭合且J3触点不动作（即不在排水状态）时才可能触发上水及加湿接触器动作。
当开机需加湿无水时两浮子均断开，J1 、J2均不动作，J3、J1常闭触点接通D5灯亮表示缺水，J3、J2常闭触点接通D2灯亮同时上水阀得电上水，此时接触器部分无电。
当水升至低位浮子闭合点后，F1接通，J2不动作继续上水，J1得电动作，接触器吸合加湿，同时D1亮。
热保护灯D4因被热保护短接不亮。
当水升至F2闭合点，J2动作上水停止。
水位下降触发F2后继续上水。
一旦上水失败，水位降至F1闭合点下，J1动作，接触器失电，D5灯亮报缺水。
（设计时初加湿缺水允许，次缺水锁定报故障）。
接触器工作过程中，一旦异常罐体过热，突跳式热保护RJ 断开，接触器失去N线断开，热保护灯D4不再被短接点亮报警，（设计时锁定）。
超声波加湿器电路图
超声波加湿器电路图超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，23脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 C左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
超声波加湿器电路图
超声波加湿器电路图设备维修 2010-04-24 20:49:48 阅读1851 评论2 字号：大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做专业知识整理分享出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
电路识图74-超声波加湿器电路详解
电路识图74-超声波加湿器电路详解说明：本文中第一张图片是文中介绍使用到的电路图。
其余的图片都与文中内容无关，只是作为装饰使用，请见谅！典型的超声波加湿器电路以振荡器、换能器、干簧管、变压器、风机为核心构成。
一、电源电路电源电路的核心元器件是变压器T1、整流管D1~D4、滤波电容C1、开关S1、辅助元器件有熔断器F1、F2。
接通开关S1后，市电电压通过F1、S1输入，第一路通过R4限流，使电源指示灯N1发光，表明该机已输入市电电压；第二路为风扇电动机供电，使它开始运转；第三路通过变压器T1降压输出38V交流电压，再经D1~D4整流、C1滤波后产生38V直流电压。
38V电压通过R3限流、D7稳压产生18V电压。
二、喷雾电路喷雾电路的核心元器件是变压器振荡管BU406、换能器FZT、整流管D1~D4、滤波电容C1、开关S1、电位器VR1，辅助元器件有熔断器F1、F2。
38V电压为换能器FZT和振荡管BU406供电，同时18V电压经VR1、VR2、S2、L3、R2、R1加到BU406的基级，使BU406开始导通，在L2、C3、R1、C2、C5的帮助下，BU406工作在1.6MHz的高频振荡状态。
该振荡脉冲使换能器FT产生高频振动，最终使水雾化，实现加湿的目的。
调节VR2可改变BU406的基极电流，也就可以改变振荡器输入信号的放大倍数，控制了换能器的振荡幅度，实现加湿强弱的控制。
VR1是电位器，用于设置最大雾量和整机功率。
三、无水保护电路无水保护电路的核心元器件是干簧管和带磁铁的浮子。
干簧管S2置于水池中的一个竖直空心立柱内，立柱上套有一个环形浮子，它内部有电磁铁，加水后，浮子在水的浮力作用下上升到干簧管，使干簧管的两簧片闭合，BU406的基级有导通电压输入，加湿器正常使用。
如水过少，浮子落下，干簧管的两簧片断开，BU406没有导通电压输入，电路停振，避免了BU406、换能器等元器件损坏，实现了无水保护。
