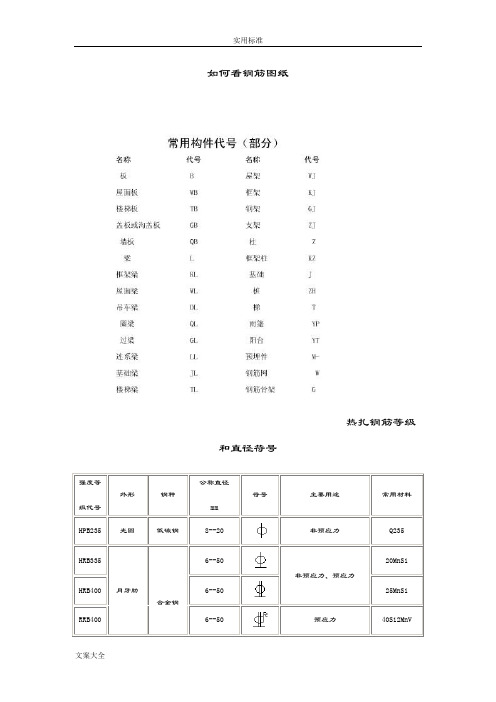

图标注示意(钢筋等级及符号)

(1)LL250*400 （2）

是表示连续梁，250，宽，400，高,（2）是表示梁式两跨的，上下各两根直径14螺纹钢：箍筋圆,8.加密区间距,10公分，非加密区间距,20公分（两肢箍）一、箍筋表示方法：

{1}φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间

距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：

⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

三、

梁上部钢筋表示方法：（标在梁上支座处）

⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑶2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布

置。

四、梁腰中钢筋表示方法：

⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑷N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑸N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）

⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部深入支座。

⑷2Φ25+ 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。

KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。

Y500×250表示梁下加腋，宽500，高250。

N4Φ18表示梁腰中抗扭钢筋。

φ10@100/200(2)2Φ25表示箍筋和架立筋。-0.100表示梁上皮标高。

钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化

学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。

为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10～15mm。

筋就是正弯矩筋,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)

通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。

支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。至于端支座负筋，中间支座负筋就是两端的和中间的

盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 。

吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。“腹筋”作用：梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。

1、负弯矩：在弯矩图上，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩。

2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座

处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋

3、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：

1。标注钢筋的根数、直径和等级：3Ф20

3：表示钢筋的根数

Ф：表示钢筋等级直径符号

20：表示钢筋直径

2。标注钢筋的等级、直径和相邻钢筋中心距

Ф8@ 200：

Ф：表示钢筋等级直径符号

8：表示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

各类钢筋的表示方法

1．梁箍筋

梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：

A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：

13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋

梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
