机械设计基础讲义 联接
机械设计基础联接
04
销联接
销的类型与特点
类型
圆柱销、圆锥销、开口销、槽销等。
特点
销联接主要用于固定零件之间的相对 位置,可承受不大的载荷,具有结构 简单、工作可靠、装拆方便等特点。
销联接的应用与设计计算
应用
销联接广泛应用于各种机械设备中,如机床、汽车、起重机 等,用于固定轴与轴上零件的位置,或作为安全装置中的过 载剪断元件。
过盈联接的设计计算
确定基本尺寸
根据联接件的结构和强度要求,确定过盈联接的基本尺寸。
选择配合公差
根据过盈量的大小和联接件的材料、结构等因素,选择合适的配 合公差。
校核联接强度
根据过盈联接的受力情况和材料的力学性能,校核联接的强度是 否满足要求。
过盈联接的装配与拆卸
装配方法
一般采用压入法或温差法进行装 配。压入法是用压力机将配合件 压入,温差法是将包容件加热或
点、低于母材熔点的温度,利用液态钎料润湿母材,填充接头间隙并与
母材相互扩散而实现连接焊件的方法。
胶接的原理与应用
胶接原理
利用胶粘剂与被粘物表面的物理和化学作用 ,使两个被粘物牢固地联接在一起。胶粘剂 通常由粘料、固化剂、增塑剂、稀释剂、填 料于汽车、航空航天、电子 电器、建筑等领域。例如,在汽车制造中, 胶接被用于车身覆盖件、车门、车窗等部位 的联接。
联接在工程中的应用
01
02
03
传递动力
如汽车发动机中的曲轴与 连杆之间的联接,用于传 递动力。
传递运动
如机床中的丝杠与螺母之 间的联接,用于将旋转运 动转换为直线运动。
保持相对位置
如建筑中的钢结构联接, 用于保持建筑物的稳定性 和安全性。
联接的基本要求
机械设计基础PPT课件第章联接ppt课件(2024)
通过螺旋线的运动轨迹,在圆柱或圆锥表面上加工出的具有相同截面形状的连续 凸起和沟槽。
螺纹的分类
根据截面形状不同,可分为三角形、矩形、梯形和锯齿形等;根据螺旋线方向不 同,可分为左旋和右旋;根据用途不同,可分为连接螺纹和传动螺纹。
2024/1/29
8
螺纹联接的基本类型
2024/1/29
螺栓联接
钉头尾变成铆钉头尾形状,不能轻易拆卸。
2024/1/29
02 03
抽芯铆接
使用抽芯铆钉连接两个被连接件的方法,也属于不可拆连接。抽芯铆钉 由钉杆和钉套组成,通过专用设备将钉杆拉断后,钉套留在连接处,形 成紧密的连接。
压铆连接
利用压铆机将压铆螺母或压铆螺钉等紧固件牢固地压接在工件上的连接 方式。具有操作简便、高可靠性、高抗振性等优点。
坏螺旋副运动关系防松是将螺纹副转变为非运动副,从而消除松动的可能性。
10
03
键、花键和销联接
2024/1/29
11
键联接的类型与特点
平键联接
结构简单,装拆方便,对中性好,适合高速、承受变 载和冲击载荷的场合。
斜键联接
适用于传递较大转矩和轴向力,但装拆较困难,对中 性较差。
半圆键联接
适用于锥形轴端与轮毂的联接,能自动适应轴的锥度 ,但轴上键槽较深,削弱了轴的强度。
26
THANKS
感谢观看
2024/1/29
27
熔化焊
将焊件接头加热至熔化状态,不加压力完成焊接的方法。包括气焊、电弧焊、电渣焊、激 光焊等。
压力焊
通过对焊件施加压力(加热或不加热)来完成焊接的方法。包括电阻焊、摩擦焊、冷压焊 等。
钎焊
采用比母材熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点,低于母材熔化 温度,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散实现连接焊件的方法。
机械设计基础课件!联接(含多款)
机械设计基础课件:联接一、概述机械设计是机械工程领域的重要组成部分,涉及将理论知识应用于解决实际工程问题。
机械设计基础课件旨在为学习者提供机械设计的基本原理和方法,使他们对机械设计有全面、系统的了解。
本文主要讨论机械设计中的联接问题,包括联接的定义、分类、设计和分析等方面。
二、联接的定义和分类1.定义联接是指将两个或多个零件固定在一起,使它们在相对位置和运动关系上保持一定的约束关系。
在机械设计中,联接是确保机械系统正常运行的重要环节。
2.分类(1)固定联接:通过焊接、铆接、螺纹联接等方式将两个零件固定在一起,使其在相对位置和运动关系上保持不变。
(2)可动联接:通过销轴联接、槽轴联接、铰链联接等方式将两个零件连接在一起,使其在相对位置和运动关系上具有一定的可动性。
(3)滑动联接:通过滑动轴承、导轨、滑块等方式实现两个零件之间的相对滑动。
(4)弹性联接:利用弹性元件(如弹簧、橡胶等)实现两个零件之间的相对运动和力的传递。
三、联接的设计1.设计原则(1)满足使用要求:联接应满足机械系统在运行过程中的强度、刚度、精度、稳定性等要求。
(2)结构简单、紧凑:在满足使用要求的前提下,尽量简化结构,减小尺寸,降低成本。
(3)便于制造、安装和维护:联接应易于加工、装配和维修,以提高生产效率和降低使用成本。
(4)具有良好的工作性能和可靠性:联接应在预定的使用寿命内,保持良好的工作性能和较低的故障率。
2.设计步骤(1)分析联接的工作条件:了解联接在工作过程中所承受的载荷、运动方式、环境条件等。
(2)选择合适的联接形式:根据工作条件,选择合适的联接形式,如固定联接、可动联接等。
(3)确定联接的尺寸和参数:根据载荷和强度要求,确定联接的尺寸和参数,如螺纹直径、销轴直径等。
(4)进行联接的强度校核:对联接进行强度校核,确保其在工作过程中不发生破坏。
(5)绘制联接的工程图:根据设计结果,绘制联接的工程图,包括联接的形状、尺寸、公差等。
机械设计基础 第十章 联接
§10—4 螺纹联接的基本类型及 螺纹紧固件
一、螺纹联结基本类型 二、螺纹紧固件
一、螺纹联接的基本类型
1、螺栓联接 a) 普通螺栓联接:
被连接件通孔不带螺纹,被联接件不太厚, 装拆方便。螺杆带钉头,螺杆穿过通孔与螺母配合 使用。装配后孔与杆间有间隙,并在工作中不许消 失,结构简单,可多次装拆,应用较广。
牙根强度弱,加工困难,常被梯形螺纹代替。
梯形螺纹特点: =2=30。比矩形螺纹效率略低。 牙根强度高,易于对中,易于制造,剖分螺母 可消除间隙,在螺旋传动中有广泛应用。
有粗牙普通螺纹M10和M68,请说明在静载 荷下这两种螺纹能否自锁(已知摩擦系数f = 0.1~0.15) 查得: 解: 1、首先求螺纹升角λ 。
粗牙螺纹
细牙螺纹
2、管螺纹 特点:用于管件连接的三角螺纹,=55,螺纹面间 没有间隙,密封性好,适用于压强在1.6MPa以下的 连接。管螺纹广泛用于水、汽、油管路联接中。
管螺纹除普通细牙螺纹外,还有60º 55º 、 的圆柱 管螺纹和60º 55º 、 的圆锥管螺纹。 管螺纹公称直径是管子的公称通径。
L=nP(n=2) L=nP(n=2) L=nP(n=2)
dd d dd 2 2 d2 dd 1 1 d1
P P P
d 1 1 d 1 d d 2 2 d 2 d d d d
hh h
LL L
4)螺 距 P — 相邻两牙在中径圆柱面的母线上对应 两点间的轴向距离。 5)导程(S)— 同一螺旋线上相邻两牙在中径圆柱面 的母线上的对应两点间的轴向距离。 6)线数n —螺纹螺旋线数目,一般为便于制造n≤4。 螺距、导程、线数之间关系:S=nP
M10螺纹: 螺距P=1.5mm,中径d2=9.026mm; M68螺纹: 螺距P=6mm, 中径d2=64.103mm。 M10螺纹升角:

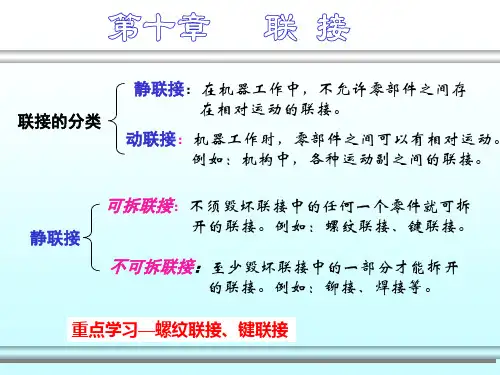

机械设计基础课件-联接
静联接:在机器工作中,不允许零部件之间存 在相对运动的联接。
动联接:机器工作时,零部件之间可以有相对运动。 例如:机构中,各种运动副之间的联接。
静联接
可拆联接:不须毁坏联接中的任何一个零件就可拆
开的联接。例如:螺纹联接、键联接。
不可拆联接:至少毁坏联接中的一部分才能拆开
的联接。例如:铆接、焊接等。
重点学习—螺纹联接、键联接
§10.1 螺纹联接
一、螺纹形成及主要参数
1、形成原理:
2、类型
三角螺纹 矩形螺纹 梯形螺纹 锯齿形螺纹
外螺纹 内螺纹
单线 双线 三线 多线
左旋 右旋
二者旋合组成螺旋副或螺纹副
3、主要参数
d — 螺纹大径 d1 — 螺纹小径 d2 — 螺纹中径 z — 螺纹线数 p — 螺距
v
ρ
F fFn
ψ
Fa
πd2
FR
ψ+ρ
Fa F
2)斜块等速下降
FR ψ-ρ
Fa F
ψ
FR
Fn
v
ρ
fFn
F
ψ
Fa
πd2
(阻抗力)F = Fatan(ψ -ρ)
螺母——滑块,螺杆——斜面
2、螺旋副力分析、效率和自锁
1) 矩形螺纹
• 拧紧螺纹
T1
F
d2 2
Fa d2 2
tan(
)
效率
输出功 输入功
Fa s
表10-4): 1.摩擦防松:弹簧垫圈、对顶双螺母、自锁螺母 2. 机械防松:采用专门的防松元件 3.变性法-不可拆卸防松(铆冲;粘接; 焊接)
1. 摩擦防松
弹簧垫圈防松
对顶螺母(双螺母)防松
机械设计基础课件!联接解析
联接 传动
旋向(螺旋线方向):常用右旋,特殊要求时用左旋
问题:旋向判断 ? 2020/11/1
编制:吕亚清
5
牙型:
60 ° 普通 α =60 ° β=30°
矩形 α =0 ° β=0°
2020/11/1
30 ° 梯形
α =30 ° β=15°
锯齿形
3° 30 ° β工=3°, β非=30°
牙 α =60 ° 非
→合反力FR ∵(滑块) 合力=0
FR与Fn夹角→摩擦角ρ: tgρ= f = Ff /Fn ∴FR与Fa 夹角=φ+ρ
∴F=Fa·tg(φ +ρ)
作用在螺旋副上的驱动力矩:
2020/11/1
T
F
d2 2
Hale Waihona Puke Fa tg (编制:吕亚清
)
d2 2
13
2. 当匀速下降 :
→施加水平支持力F
FnFR Ff
(匀速下滑)
2020/11/1
编制:吕亚清
8
螺 内螺纹 纹 外螺纹
螺旋副→ 螺纹联接(静联接→构件) 螺旋传动(动联接→机构)
2020/11/1
编制:吕亚清
9
2. 主 要 参 数
大径d、D: 最大直径—公称直径
小径d1: 外螺纹的危险剖面直径——强度直径
中径d2、D2:假想直径,牙型沟槽宽与牙的宽度相 等 ——计算直径
机械设计基础
2020/11/1
编制:吕亚清
主讲:吕亚清 机电工程学院 机械设计研究室
1
第十章 连接
总论 螺纹联接 键联接和花键联接 销联接
2020/11/1
编制:吕亚清
2
总
《机械设计基础》第十章联接
