三相异步电动机制动方法
三相异步电机的制动
摘要近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。
特别是在乡镇企业及家用电器中，更需要有大量的中、小功率电动机。
由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。
电机是现代工农业生产和交通运输的重要设备，与电机配套的控制设备的性能已经成为用户关注的焦点。
电机的控制包括电机的起动、调速和制动。
异步电动机由于具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高、工作特性较好等优点，因而在电力拖动平台上得到了广泛应用。
据统计，其耗电量约占全国发电量的40%左右。
当电机并入电网时，电机转速从静止加速到额定转速的过程称为电机的起动过程。
异步电动机的起动性能最重要的是起动电流和起动转矩。
因此在电机的起动过程中，如何降低起动电流，增大起动转矩，一直是机电行业的专家们探讨的重要课题。
电动机机应用广泛，种类繁多、性能各异，分类方法也很多。
本文是对三相异步电动机做出深入的剖析与设计。
三相异步电动机是一种具有高效率、低磨损、低噪声的电机机种.本设计在介绍三相异步电动机中，关于相数、极数、槽数及绕组连接方式的选择方法和应遵从的规律详细的加以说明和介绍。
文中主要介绍了几种常用的制动方式的特点，对不同制动方式进行了技术比较，分析了他们各自的实用场所，为实际应用提供了科学的理论依据。
关键词：三相异步电动机结构制动方式前言电动机是把电能转换成机械能的设备。
近几十年随着科技的发展电动机在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，被广泛地应用着。
随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。
此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来与单相电动机相比，三相异步电动机运行性能好，并可节省各种材料。
三相异步电动机启动,调速,制动

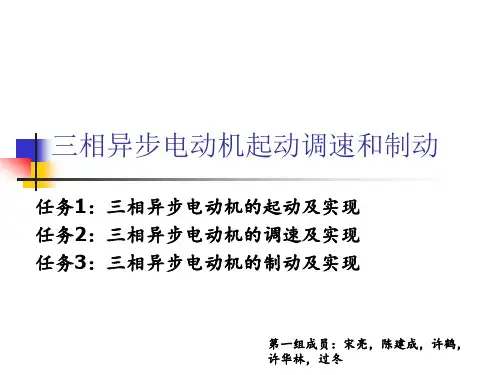

任务3.三相异步电动机的制动及实现
（1）电源反接制动
三相异步电动机的电源反接制动是将三相电 源中的任意两相对调，使电动机的旋转磁场反 向，产生一个与原转动方向相反的制动转矩， 迅速降低电动机的转速，当电动机转速接近零 时，立即切断电源。
这种制动方法制动转矩大，效果好，但冲击 剧烈，电流较大，易损坏电动机及传动零件。
（4）绕线型异步电动机转子串 电阻起动
绕线型异步电动机的起动，只要在转子回 路串入适当的电阻，就既可限制起动电流， 又可增大起动转矩，但在起动过程中，需 逐级将电阻切除。现在多用在转子回路接 频敏变阻器起动。
任务1：三相异步电动机的起动及实现
任务1：三相异步电动机的起动及实现
3.三相异步电动机启动控制电 路
任务1：三相异步电动机的起动及实现
自锁(自保): 依靠接触器自身辅助常开 触头
而使线圈保持通电的控制方 式 自锁触头: 起自锁作用的辅助常开触 头 工作原理： 按下按钮（SB1），线圈（KM）通 电，电机起动；同时，辅助触头 （KM）闭合，即使按钮松开，线圈 保持通电状态，电机 连续运行。
图为单向连续运行控制电路
K1为起动电流倍数：Ist为电动机的起动电流(A)；In为电 动机的额定电流(A)；Sn为电源变压器总容量；Pn为电 动机的额定功率。
Hale Waihona Puke 任务1：三相异步电动机的起动及实现
（2）.星-三角降压起动 正常运行时，接成△形的鼠笼电动机，在起动时接成 星形，起动完毕后再接成△，称星-三角起动。
任务1：三相异步电动机的起动及实现
任务3.三相异步电动机的制动及实现
3.反接制动控制电路
任务3.三相异步电动机的制动及实现
4.能耗制动控制电路

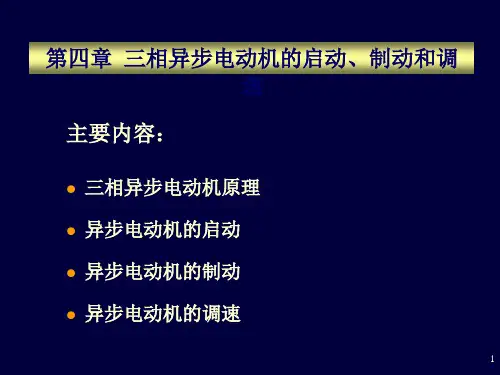

三相异步电动机启动制动和调速
软启动器的工作原理简单，它通过软硬件方法，实时检测定子电流、 电压、功率因数或电动机的转矩值，经过计算得到一个准确的晶闸管 的移相角，使加在电动机上的电压或启动电流按某一规律变化（如斜 坡电压软启动、恒流软启动等），优化异步电动机的启动性能。软启
动器也可用PWM方式实现。
21
4.2 三相异步电动机的制动
复杂度 最简单
一般 简单 较复杂
适用性 电机小于7.5kW
任意容量，轻载 正常 ，频繁启动 大容量，大负载
15
Y
自耦变压器
3 1 k
改善结构
通过改变鼠笼式异步电动机的结构，既减小启动电流，又能获得较大 的启动转矩，即通过改变结构来改善电动机的启动性能。
1、增大转子电阻 这种电动机又称为高转差率鼠笼型异步电动机，其转子导条不用普通 的铝条，而是采用电阻率较高的铝合金（ZL-14），通过适当加大转 子导条的电阻来改善启动性能。
如同直流电动机一样，异步电动机制动的目的有两个： • 使传动系统迅速减速或停车； • 限制位能性负载的下放速度。
如果三相异步电动机的电磁转矩Te和转速n的方向相反，电动机便 处于制动状态。在制动状态下，电动机的电磁转矩起反抗旋转的作 用，为制动性转矩。
异步电动机的制动方法有：回馈制动、反接制动和能耗制动 。
n0 n s n0
n n0 (1 s)
1、直流电动机使用静差率，利用理想空载转速和转速（转速降）来
描述，它们都是转子的转速，是机械运动；
2、异步电动机使用转差率，利用旋转磁场的转速和转子的转速来描述， 同步转速非机械转速，也不是理想空载转速；
3、转差率与空载转速无关，更不能等同于转速降。
U L 3U P UL UP
三相异步电动机的制动
转 速 ｎ， 时 电 动 机 处 于 电动 运 行 状 态 ， 由于 莺 力作 用 ， 重 ． 这 但 在 物 的下 放 过 程 中 ． 使 电 动机 的 转 速 ｎ大 于 同 步 转 速 １． 时 会 １这 １
电动 机 处 于发 电运 行 状 态 ． 子 相 对 于 旋 转 磁 场 切 割 磁 感 线 的 转
Ｆ
转 由于 这种 制 动 方 法 是 在 定 子绕 组 中通 入 直 流 电 以消 耗 转 子 惯 性 运 转 的动 能 来 进 行 制 动 的 ． 以称 为 能 耗 制 动 。 能 耗 制 动 所
时 ． 生 的 制 动 力矩 的大 小 与 通 人 定 子 绕 组 中的 直 流 电 流 的 大 产
当起 重 机 在 高处 开 始 下 放 重 物 时 ． 电动 机 转 速 ｎ小 于 同步
使 电 动 机 在 切 断 电源 停 转 的 过 程 中 ． 生 一 个 和 电动 机 实 产 际旋 转 方 向相 反 的 电磁 力 矩 ． 使 电 动机 迅 速 停 转 的方 法 叫 做 迫 电 气制 动 。电 气制 动 常 用 的 方 法 有 反 接 制 动 、 耗 制 动 和 再 生 能
力 ， 是 失 败 的 。 外 ， 果 在 教学 中运 用 一 般 的 传统 教 学 方 式 则 另 如
就 可 以 取 得 较 好 的教 学 效 果 ． 学 生 学 到 知 识 ． 没 有 必 要 制 让 就 作 多 媒 体 课 件 了 ， 样 会 花 费大 量 的 时 间 和 精 力 。 因 此 ． 师 那 教 不 要 一 味 赶 时 髦 ． 课 堂 上 滥 用 多 媒 体 课 件 ． 且 在 制 定 课 件 在 而 时 ． 师应 该选 取 那 些 重 点 和 难 点 的 内容 进 行 编 排 如数 学 概 教 念 、 义 等 知 识 比较 抽 象 。 用 计 算 机 的 动 画 来 演 示 ， 仅 能 定 若 不 把 高 度 抽 象 的 知 识 直 观 显 示 出来 ．而 且 能 给 学 生 以 新 颖 的刺
三相异步电动机的起动、调速和制动
一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
起动电阻
定子
转子
R
R R
•
电刷
滑环
起动时将适当的R 串入转子电路中，起动后将R 短路。
一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
1）、转子串电阻起动
一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
2）、转子串频敏变阻器起动
Z
W1
V2 V1
U2
起动
正常运行
降压起动时的电流 为直接起动时的 1
3
I lY 1 I l 3
一、三相异步电动机的起动 2、降压起动 (2) Y－ 起动
U V W QS1 FU
U1 V1
W1 △ (运行) QS2
U2 V 2
W2
Y(起动)
Y-△起动线路图
一、三相异步电动机的起动 2、降压起动 (2) Y－ 起动
M 3~
直接起动线路
一、三相异步电动机的起动 2、降压起动
能否直接起动的经验公式：
I st 3 供电 变压 器容 量 ( KVA) IN 4 4 电动 机容 量KW ) (
一、三相异步电动机的起动 2、降压起动 其目的就是要减小起动电流， 但同时也限制了起动转矩，因此 只适用于轻载或空载情况下起动。
注意： 反接制动时，定子旋转磁场与转子的相对转速很大。
即切割磁力线的速度很大，造成 I 2 ，引起 I 1 。
为限制电流，在制动时要在定子或转子中串电阻。
三、三相异步电动机的制动 4.发电反馈制动 当电动机转子的转速大于旋转磁场的转速时，旋转磁场产生的 电磁转距作用方向发生变化，由驱动转距变为制动转距。电动机进 入制动状态，同时将外力作用于转子的能量转换成电能回送给电网。
三相异步电动机的三种制动方式

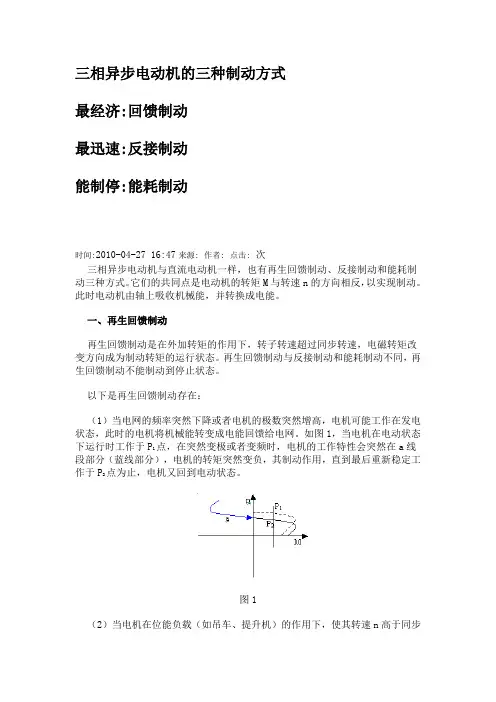

三相异步电动机的三种制动方式最经济:回馈制动最迅速:反接制动能制停:能耗制动时间:2010-04-27 16:47来源:作者:点击:次三相异步电动机与直流电动机一样，也有再生回馈制动、反接制动和能耗制动三种方式。
它们的共同点是电动机的转矩M与转速n的方向相反，以实现制动。
此时电动机由轴上吸收机械能，并转换成电能。
一、再生回馈制动再生回馈制动是在外加转矩的作用下，转子转速超过同步转速，电磁转矩改变方向成为制动转矩的运行状态。
再生回馈制动与反接制动和能耗制动不同，再生回馈制动不能制动到停止状态。
以下是再生回馈制动存在：（1）当电网的频率突然下降或者电机的极数突然增高，电机可能工作在发电状态，此时的电机将机械能转变成电能回馈给电网。
如图1，当电机在电动状态下运行时工作于P点，在突然变极或者变频时，电机的工作特性会突然在a线1段部分（蓝线部分），电机的转矩突然变负，其制动作用，直到最后重新稳定工作于P点为止，电机又回到电动状态。
2图1（2）当电机在位能负载（如吊车、提升机）的作用下，使其转速n高于同步转速n，此时，电机的输出转矩变负，电机由轴上吸收机械能，当电机的转矩（制0点），此动转矩）与负载的位能转矩相平衡时，电机既稳定运行（如图2中P3时电机以高于同步转速的速度运行。
在转子电路中串入不同的电阻，可得到不同的人为机械特性，并可得到不同的稳定速度，串入的电阻越大，稳定速度越高，一般在回馈制动时不串入电阻，以免转速过高。
图2二、反接制动反接制动是在电机定子三根电源线中的任意两根对调而使电机输出转矩反向产生制动，或者在转子电路上串接较大附加电阻使转速反向，而产生制动。
（1）电源两相反接的反接制动：点稳定运行，为使电机停转，将定子三根电源线中如图3所示，电机原在P1的任意两根对调，使旋转磁场反向，电机的转矩反向，起制动作用，电机运行在a线段。
当电机制动停止时，应及时将电机与电网分离，否则电机会反转。
电源两相反接反接制动的优点是制动效果强，缺点是能量损耗大，制动准确度差。
三相异步电动机的制动控制
三相异步电动机的制动控制制动：就是给电动机一个与转动方向相反的转矩使它迅速停转(或限制其转速)。
制动的方法一般有两类：机械制动和电气制动。
机械制动：利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
机械制动常用的方法有：电磁抱闸和电磁离合器制动。
电气制动：电动机产生一个和转子转速方向相反的电磁转矩，使电动机的转速迅速下降。
三相交流异步电动机常用的电气制动方法有能耗制动、反接制动和回馈制动。
一、反接制动1.反接制动的方法异步电动机反接制动有两种，一种是在负载转矩作用下使电动机反转的倒拉反转反接制动，这种方法不能准确停车。
另一种是依靠改变三相异步电动机定子绕组中三相电源的相序产生制动力矩，迫使电动机迅速停转的方法。
反接制动的优点是：制动力强，制动迅速。
缺点是：制动准确性差，制动过程中冲击强烈，易损坏传动零件，制动能量消耗大，不宜经常制动。
因此反接制动一般适用于制动要求迅速、系统惯性较大，不经常启动与制动的场合。
2.速度继电器（文字符号KS）速度继电器是依靠速度大小使继电器动作与否的信号，配合接触器实现对电动机的反接制动，故速度继电器又称为反接制动继电器。
感应式速度继电器是靠电磁感应原理实现触头动作的。
从结构上看，与交流电机类似，速度继电器主要由定子、转子和触头三部分组成。
定子的结构与笼型异步电动机相似，是一个笼型空心圆环，有硅钢片冲压而成，并装有笼型绕组。
转子是一个圆柱形永久磁铁。
速度继电器的结构原理图速度继电器的符号速度继电器的轴与电动机的轴相连接。
转子固定在轴上，定子与轴同心。
当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过定子柄拨动触头，使常闭触头断开、常开触头闭合。
当电动机转速下降到接近零时，转矩减小，定子柄在弹簧力的作用下恢复原位，触头也复原。
常用的感应式速度继电器有JY1和JFZ0系列。
JY1系列能在3000r/min的转速下可靠工作。
三相笼型异步电动机制动
动接触器KM2线圈电路接通，电动机接入反相序电源，电动机开始
反接制动，当速度趋近于零时，速度继电器KS2复位断开，切断KM2
的线圈电路，完成正转的反接制动。在反接制动过程中，KM3失电，
所以限流电阻R一直起限制反接制动电流的作用。反转时的反接制动
工作过程与此相似，KS1触点闭合，制动时，接通接触器KM1的线圈
械惯性的作用，转子需要一段时间才能完全停止。而在实
际生产过程中，生产机械往往要求电动机快速、准确地停
车，这就需要对电动机采取有效的制动措施。常用的制动
方式有机械制动和电气制动，其中电气制动包括反接制动
和能耗制动。
【相关知识】
▪ 1．反接制动的原理
▪
所谓反接制动，是指在电动机三相电源被切除后，立即向异步电
▪
(2) 画出单向反接制动、单管能耗制动电路的安装图
▪
(3) 根据原理图、安装图安装单向反接制动、单管能耗制动控制
电路。
▪
(4) 在断开电源的前提下，用万用表的欧姆挡，通过测量电路通、
断的“电阻法”检测电路安装是否正确。
▪
(5) 在教师的指导下做通电试验，看动作是否正常。若动作不正
常，用万用表的交流电压挡，用“电压法”排除电路故障。
触点闭合，KM2、KT线圈同时通电并自锁，KM2主触点将经过二极
管VD整流后的直流电接入电动机定子绕组，电动机能耗制动，此时，
电动机绕组U1U2、V1V2并联后与绕组W1W2串联，其定子绕组的连 接如图7-5所示(假设电动机为星形接法)。电动机的速度迅速降低。 当转速接近零时，时间继电器KT延时时间到，其常闭触点打开，使 KM2、KT线圈相继断电，能耗制动结束。
项目7 三相笼型异步电动机的电气制动
三相异步电动机的制动控制简述
５０ ０ ） ５ ０ ８
三相 异 步 电动 机 切 断 电 源后 ． 由于惯 性 作 用 ， 转子 需 要 经 过 一 定 时间 才 能停 止 旋 转 ．这往 往 不 能 满 足 有些 机械 设 备 的 工 艺要 求 ， 成 运 动部 件 的停 机 位 置 不准 确 ， 时也 影 响 生 产 造 同 效 率 的提 高 ， 此必 须 对 电 动机 采 取 有效 的制 动措 施 。 因 停 机 制动 方 法 有两 大 类 ， 即机 械制 动 和 电气 制 动 机 械 制 动是 采 用 机械 制 动 装 置来 强 迫 电动 机 迅 速停 止 ．常 用 的 有 电 磁抱 闸制 动和 电磁 离合 器 制 动 等 ：电气 制动 是 使 电动 机产 生 个 与 原 来 转 子 转 动 方 向 相 反 的 制 动 转 矩 而 迫 使 其 迅 速 停 止， 常用 的 有 反接 制 动 、 耗制 动 等 。 能 电 磁 抱 闸 制 动 控 制 电 路 电 磁 抱 闸制 动 和 电 磁 离 合 器 制 动 的 控 制 原 理 基 本 相 同 ． 本 文 仅 以 电磁 抱 闸抽 动 为例 介 绍 。 电磁 抱 闸 装 置 包 括 制 动 电 磁 铁 （ ＹＡ） 闸 瓦 制 动 器 两 部 和
图２ 电 动机 反 接 制 动控 制 电路
三 、 耗 制 动 控 制 电 路 能
能 耗 制 动是 在 电动 机 切 断 三相 电源 后 ，将 直 流 电源 接 人 电动 机 定 子绕 组 ， 生一 个 静 止 磁 场 。 时 电 动 机转 子 由于 惯 产 此 性 继 续 旋转 ， 静止 磁 场 中切 割 磁 力线 ， 而产 生一 个 与 转 子 在 从 旋 转 方 向相 反 的 电 磁 转矩 ． 到 制 动作 用 。 起 制动 结 束 后 切 断直
三相异步电动机的启动、调速和制动
第5页
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
第6页
1 笼型异步电动机的启动
（2）降压启动
Ist IL
3IPΔ
3 U1N Z
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
1 笼型异步电动机的启动
（2）降压启动
① Y–Δ降压启动 这种方法适用于正常运转时定子绕组进 行三角形连接的电动机。在启动时，可先 将定子绕组连接成星形，启动结束时再连 接成三角形。这样，启动时定子绕组上的
电压就降为了额定电压的1/ 3 。
启动时，将开关扳到“启动”位置，自耦变压 器一次侧接电源，二次侧接电动机定子绕组，实现 降压启动。当转速接近额定值时，再将开关扳向 “运行”位置，切除自耦变压器，使电动机直接接 电源运行。
第7页
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
第8页
因自耦变压器的一、二次电压之比等于一、二次绕组的匝数 之比，以及启动电流与启动电压成正比，可得出引入自耦变压 器前后启动电流的关系为：
电 工 电 子 技 术
自耦变压器备有多个抽头，可根据所要求的启动转矩来选择不同的电压 （如电源电压的73%、64%、55%）。但这种启动方法的设备费用高，不宜频 繁启动。
三相异步电动机的反接制动控制
5.倒拉反接制动的实现要点
1）电动机的定子绕组接入的三相交流电的相序，与提升重物 时的相序相同。
2）在转子电路要串入足够大的电阻，使得转速下降到0时， 电磁转矩T仍小于负载转矩TL。
2）在主电路中串接反接制动电阻，以限制反接制动电流和 反接制动转矩。 对三相笼型异步电动机，反接制动电阻串接在定子电路中。 对三相绕线型异步电动机，反接制动电阻通常串接在转子电 路中。
3）若以停车为目的，在反接制动结束时，一定要及时切除 反相序交流电源，以防止电动机反向启动。
7.电源反接制动的特点及应用
三相笼型异步电动机降压启动可逆运行反接制动控制电路
KS为速度继电器，KS-1为正转闭合触头，KS-2为反转闭合触头。 启动时R作定子串电阻降压启动电阻，停车时R作反接制动电阻。
★可逆运行反接制动控制启停过程分析
正向启动控制：
按下SB2 KM3得电, 切除电阻Ｒ, 电动机全压运行
停机控制：
KA3通电,触头动作 KA1得电,触头动作
摆锤
因为速度继电器常用来控制 动触点 电动机的反接制动，所以又 被称为“反接制动继电器”。
静触点
◆速度继电器的工作原理
速度继电器的转子与电动机同轴，随电动机的转子一起转动。
速度继电器的转子是永久磁铁，转子转 动产生旋转磁场，旋转磁场被定子绕组 切割，产生定子感应电动势和感应电流。
速度继电器的转子转速（旋转磁场转 速）、定子绕组感应电动势、感应电流、 定子绕组所受到的电磁力和电磁转矩都 与电动机的转速成正比。
实际生产中，需要准确停车的生产机械很多，比如：起重 机的吊钩、卷扬机的吊篮、镗床和万能铣床的主轴等。 自由停车显然满足不了这些设备的控制要求。
三相异步电动机制动方法
三相异步电动机制动方法
三相异步电动机的制动方法主要包括以下几种：
1.直接制动法：在电机的转子上加装电阻，使电机的电动势和电源电
势之差减小，从而强制电机停转。
适用于小功率电机的制动。
2.反接电源制动法：将电机的三相综合线缆任意两根交换后再接入电源，此时电机会以大于额定转矩的负载停转。
适用于较大功率电机的制动。
3.短路制动法：电机转子上装有短路环，当电机运行时，把短路环接地，使转子形成闭合回路，从而制动电机。
4.动态制动法：在电机的转速较高时，突然断电，电机中的惯性力使
转子继续旋转而在负载的作用下逐渐停转。
5.逆变器制动法：通过逆变器控制电机电源电压和频率的变化，使电
机制动。
6.机械制动法：通过机械装置（例如制动盘、制动轮等）制动电机。
以上是常见的三相异步电动机制动方法，在实际应用中需要根据具体
情况选用合适的方法。
三相异步电动机制动方式
三相异步电动机制动方式
三相异步电动机的制动方式主要有以下几种：
1. 直接制动：即电动机的定子绕组通电，但转子不转动。
这种制动方式适用于制动时需要较大的制动力矩的情况，如电梯制动等。
2. 动态制动：将电动机的定子绕组接通外部电阻或电抗，使电动机减速至停止。
动态制动又分为旁路制动和串联制动两种方式。
旁路制动是将外部电阻或电抗与电动机的定子绕组并联，串联制动则是将外部电阻或电抗与电动机的定子绕组串联。
动态制动的优点是可以调整制动力矩，适用于制动时需要提供可调制动力矩的情况。
3. 动态制动加感应制动：将动态制动的电阻或电抗与电动机的定子绕组并联，同时通过感应制动装置将电动机的定子绕组接入外部电抗，从而实现制动。
这种制动方式不仅可以提供较大的制动力矩，还可以实现能量回收，提高能量利用率。
综上所述，三相异步电动机的制动方式多种多样，可以根据具体要求选择合适的制动方式。
2.4三相异步电动机的制动控制
U
V
W
QS FU1 FU2 FR
SB1 KM1 KM2 SB2 KM1 n KS
KM1
FR KM2 M 3~
KM1
KS
KM1
KM2
图2-19单向反接制动线路图*
U
V W QS FU1 FU2
正转
FR
反转
正转
反转
SB1
KM1
KM2 SB2 KA1 KA1 KA4 SB3 KA2 KA2 KA3 n KS-Z n KS-F KA1 KA2
二、反接制动控制线路 1．线路设计思想 反接制动是一种电气制动方法，通过改变电 动机电源电压相序使电动机制动。由于电源相序 改变，定子绕组产生的旋转磁场方向也与原方向 相反，而转子仍按原方向惯性旋转，于是在转子 电路中产生相反的感应电流。转子要受到一个与 原转动方向相反的力矩的作用，从而使电动机转 速迅速下降，实现制动。
2.4 三相异步电动机制动控制
三相异步电动机从切断电源到安全停止转动， 由于惯性的关系总要经过一段时间，影响了劳动 生产率。在实际生产中，为了实现快速、准确停 车，缩短时间，提高生产效率，对要求停转的电 动机强迫其迅速停车，必须采取制动措施。
三相异步电动机的制动方法分为两类：机械 制动和电气制动。机械制动有电磁抱闸制动、电 磁离合器制动等；电气制动有反接制动、能耗制 动、回馈制动等。
所示为定子电路中串接对称电阻或不对称电阻。
U
V W
U
V W
QS FU1
QS FU1
KM1
KM2 R
KM2 R
FR
M 3 ~
M 3 ~
图2-18(a)定子电路中串接对称电阻
(b) 定子电路中串接不对称电阻
三相异步电动机的反接制动
授课时间授课班级上课地点 教学单元名称三相异步电动机的反接制动 课时数 0.4 教学目标 1.三相异步电动机的反接制动几种方式。
2.培养学生分析问题、解决问题的能力。
教学重点 反接制动几种方式教学难点反接制动几种方式 目标群体 普专教学环境 实训室教学方法 项目驱动、讲练结合等时间安排 教学过程设计1. 转速反向反接制动（或称倒拉反向反接制动）图4-36电动机转速反向反接制动电路图转速反向反接制动如图4-36，异步电机转子串接较大电阻接通电源，起动转矩方向与重物G 产生的负载转矩的方向相反，而且T st <T L ，在重物G 的作用下，迫使电机反T st 的方向旋转，并在重物下放的方向加速。
其转差率s 为1)(11>--=n n n s （4-12） 随|-n|的增加，s 、I 2及T em 都增大，直到满足T=T L (图4-37B 点)，电机转速为-n 2稳定运行，重物匀速下放。
图4-38中所示机械特性的第四象限(实线部分)，即为异步电机转速反向反接制动的机械特性。
图4-37转速反向反接制动时的异步电机特性转速反向反接制动适用于低速匀速下放重物。
电动机工作在反接制动状态时，它由轴上输入机械功率，定子又通过气隙向转子输送电功率，这两部分功率都消耗在转子电路的总电阻上。
2. 定子两相反接的反接制动图4-38 异步电机定子两相反接的电路图与机械特性（a)电路图；（b)机械特性设异步电动机带反抗性负载原来稳定运行于电动状态如图4-38)的A 点，为了迅速停车或反转，可将定子两相反接，并同时在绕线式异步电动机转子回路中接电阻R f ，如图4-38)所示，由于定子相序的改变，使旋转磁场的方向发生改变，从而使异步电动机的工作点从原来电动机运行机械特性上的A 点，转移到新的机械特性(通过-n 1的特性)上的B 点。
此时，由于转子切割磁场的方向与电动状态时相反，则感应电动势的方向也改变。
此时的转差率为1n n n n n n s 111>+=---= （4-13）由上式可知，s>1是反接制动的特点(含转速反向和两相反接两种制动)。
三相异步电动机的启动、调速、反转与制动(一)
解： （1）Ist =7 IN =720=140A
（2） I st Y = Ist /3=140/3=47A
（3）自耦变压器降压启动：
I sta
'
1 I 2 st K
优点： 缺点：
1、不论电动机定子绕组采用Y或都可使用； 2、启动电压可根据需要选择，使用灵活，适用于不同的负载。
设备体积大、笨重，成本高。
本模块结束
性能都优于鼠笼式异步机，但其结构复
杂，维修不易且造价较高。
三、 三相异步电动机的反转
四、 三相异步电动机的制动（刹车）
电动机断电后由于机械惯性总要经过一段时间才能停 下来。为了提高生产效率及安全，采用一定的方法让高速 运转的电动机迅速停转，就是所谓的制动。 1、能耗制动
当电动机三相定子绕组与交流电源断开后，把直 流电通入两相绕组，产生固定不动的磁场n0。 电动机由于惯性仍在运转。
电机及控制技术
——三相异步电动机的启动、 调速、反转与制动
电子课件
徐州工业职业技术学院
三相异步电动机的启动、调速、反转与制动 能力目标：
1、能分析交流电动机的机械特性 2、能根据交流电动机的类型和使用场合，分析交流电动机 的启动、调速和制动
知识目标：
1、了解交流电机的结构，熟悉交流电机的工作原理 2、掌握交流电机的启动、调速与制动
（2）Y-Δ降压启动 适用范围： 优点：
正常运行时定子绕组为三角形连接。
启动电流为全压启动时的1／3。
缺点： TstY
L1 L2 L3 QS1 FU
1 TSt 不适合高启动转矩场合，适合空载或轻载启动 3
A
UP'
Z X Y C
启 正常 B 动 运行
三相异步电动机制动控制ppt课件全文
第一节 机械制动 第二节 电力制动
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
制动：就是给电动机一个与转动方向相反的转矩使它 迅速停转（或限制其转速）。
制动的方法一般有两类：机械制动和电力制动。
第一节 机械制动
利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。 机械制动常用的方法有：电磁抱闸制动器制动和电磁离合器制动。
常用电磁铁的符号如上页图4‐1b）、c）、d）所示。
（2）直流电磁铁
线圈中通以直流电的电磁铁称为直流电磁铁。 直流长行程制动电磁铁主要用于闸瓦制动器，其工作原理与 交流制动电磁铁相同。MZZ2—H型电磁铁的结构如下页图4‐2所 示。
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
图4‐2 直流长行程制动电磁铁的结构 1—黄铜垫圈 2—线圈 3—外壳4—导向管 5—衔铁 6—法兰 7—油封
型号及含义：
8/16/2024
返回第一张
上一张幻灯片 下一张幻灯片
结构如图4‐1所示。
8/16/2024
图4‐1 MZDI型制动电磁铁与制动器 a) 结构 b) 电磁铁的一般符号 c) 电磁制动器符号 d) 电磁阀符号 1—线圈 2—衔铁 3—铁心 4—弹簧 5—闸轮 6—杠杆 7—闸瓦 8—轴
返回第一张
图4‐8 JY1速度继电器结构原理图及符号 1‐转子 2‐电动机轴 3‐定子 4‐绕组 5‐定子柄 6、7‐静触点 8、9‐簧片（动触点）
它主要由定子、转子和触点三部分组成。 一般情况下，速度继电器的触点，在转速达120r／min时能动 作，低于100r／min左右时能恢复正常位置。 速度继电器在电路图中的符号如图4‐8所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机常见的制动方法与应用
电气知识2007-05-31 10:39:48 阅读38 评论0 字号：大中小订阅
三相异步电动机切除电源后依惯性总要转动一段时间才能停下来。
而生产中起重机的吊钩或卷扬机的吊蓝要求准确定位；万能铣床的主轴要求能迅速停下来。
这些都需要对拖动的电动机进行制动，其方法有两大类：机械制动和电力制动。
1．机械制动
采用机械装置使电动机断开电源后迅速停转的制动方法。
如电磁抱闸、电磁离合器等电磁铁制动器。
(1)电磁抱闸断电制动控制电路
电磁抱闸断电制动控制电路如图1所示。
合上电源开关QS和开关K，电动机接通电源，同时电磁抱闸线圈YB得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。
断开开关电动机失电，同时电磁抱闸线圈YB也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
图中开关K 可采用倒顺开关、主令控制器、交流接触器等控制电动机的正反转，满足控制要求。
倒顺开关接线示意图如图2所示。
这种制动方法在起重机械上广泛应用，如行车、卷扬机、电动葫芦(大多采用电磁离合器制动)等。
其优点是能准确定位，可防止电动机突然断电时重物自行坠落而造成事故。
(2)电磁抱闸通电制动控制电路
电磁抱闸断电制动其闸瓦紧紧抱住闸轮，若想手动调整工作是很困难的。
因此，对电动机制动后仍想调整工件的相对位置的机床设备就不能采用断电制动，而应采用通电制动控制，其电路如图3所示。
当电动机得电运转时，电磁抱闸线圈无法得电，闸瓦与闸轮分开无制动作用；当电动机需停转按下停止按钮SB2时，复合按钮SB2的常闭触头先断开切断KM1线圈，KM1主、辅触头恢复无电状态，结束正常运行并为KM2线圈得电作好准备，经过一定的行程SB2的常开触头接通KM2线圈，其主触头闭合电磁抱闸的线圈得电，使闸瓦紧紧抱住闸轮制动；当电动机处于停转常态时，电磁抱闸线圈也无电，闸瓦与闸轮分开，这样操作人员可扳动主轴调整工件或对刀等。
机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。
电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
2．电力制动
电动机在切断电源的同时给电动机一个和实际转向相反的电磁力矩(制动力矩)使电动迅速停止的方法。
最常用的方法有：反接制动和能耗制动。
(1)反接制动。
在电动机切断正常运转电源的同时改变电动机定子绕组的电源相序，使之有反转趋势而产生较大的制动力矩的方法。
反接制动的实质：使电动机欲反转而制动，因此当电动机的转速接近零时，应立即切断反接转制动电源，否则电动机会反转。
实际控制中采用速度继电器来自动切除制动电源。
反接制动控制电路如图4所示。
其主电路和正反转电路相同。
由于反接制动时转子与旋转磁场的相对转速较高，约为启动时的2倍，致使定子、转子中的电流会很大，大约是额定值的10倍。
因此反接制动电路增加了限流电阻R。
KM1为运转接触器，KM2为反接制动接触器，KV为速度继电器，其与电动机联轴，当电动机的转速上升到约为100转／分的动作值时．KV常开触头闭合为制动作好准备。
反接制动分析：停车时按下停止按钮SB2，复合按钮SB2的常闭先断开切断KM1线圈，KM1主、辅触头恢复无电状态，结束正常运行并为反接制动作好准备，后接通KM2线圈(KV常开触头在正常运转时已经闭合)，其主触头闭合，电动机改变相序进入反接制动状态，辅助触头闭合自锁持续制动，当电动机的转速下降到设定的释放值时，KV触头释放，切断KM2线圈，反接制动结束。
一般地，速度继电器的释放值调整到90转／分左右，如释放值调整得太大，反接制动不充分；调整得太小，又不能及时断开电源而造成短时反转现象。
反接制动制动力强，制动迅速，控制电路简单，设备投资少，但制动准确性差，制动过程中冲击力强烈，易损坏传动部件。
因此适用于l0kw以下小容量的电动机制动要求迅速、系统惯性大，不经常启动与制动的设备，如铣床、镗床、中型车床等主轴的制动控制。
(2)能耗制动。
电动机切断交流电源的同时给定子绕组的任意二相加一直流电源，以产生静止磁场，依靠转子的惯性转动切割该静止磁场产生制动力矩的方法。
原理分析：电动机切断电源后，转子仍沿原方向惯性转动，如图5设为顺时针方向，这时给定子绕组通入直流电，产生一恒定的静止磁场，转子切割该磁场产生感生电流，用右手定则判断其方向如图示。
该感生电流又受到磁场的作用产生
电磁转矩，由左手定则知其方向正好与电动机的转向相反而使电动机受到制动迅速停转。
可逆运行能耗制动的控制电路如图6所示。
KV1、KV2分别为速度继电器KV的正、反转动作触头，接触器KM1、KM2、KM3之间互锁，防止交流电源、直流制动电源短路。
停车时按下停止按钮SB3，复合按钮SB3的常闭先断开切断正常运行接触器KM1或KM2线圈，后接通KM3线圈，KM3主、辅触头闭合，交流电流经变压器T，全波整流器VC通入V、W相绕组直流电，产生恒定磁场进行制动。
RP调节直流电流的大小，从而调节制动强度。
能耗制动平稳、准确，能量消耗小，但需附加直流电源装置，设备投资较高，制动力较弱，在低速时制动力矩小。
主要用于容量较大的电动机制动或制动频繁的场合及制动准确、平稳的设备，如磨床、立式铣床等的控制，但不适合用于紧急制动停车。
能耗制动还可用时间继电器代替速度继电器进行制动控制。
电动机的制动方法较多，还有如电容制动、再生发电制动等，但实际应用主要是上述四种方法，其各有特点和使用场合。
