频谱仪功能介绍
频谱仪 if trigger触发
频谱仪是一种用于分析信号频谱的仪器，它在无线通信、电子设备测试、雷达系统等领域有着广泛的应用。
而在频谱仪的工作原理中，trigger触发技术起着至关重要的作用。
本文将围绕频谱仪的相关主题展开，介绍频谱仪的原理、功能以及trigger触发技术的作用，帮助读者更加全面深入地了解频谱仪和trigger触发技术。
一、频谱仪的原理与功能1. 频谱仪的原理在现代电子设备中，频谱仪被广泛应用于测试和分析各种类型的信号。
频谱仪的工作原理是利用FFT（Fast Fourier Transform）算法将一个时间域信号转换为其频率域表示，从而可以直观地显示信号的频谱特征。
通过频谱仪，用户可以清晰地看到信号的频率分布、幅度特性以及相位信息，为信号分析和测试提供了有力的工具。
2. 频谱仪的功能频谱仪具有多种功能，包括但不限于以下几点：a. 频谱分析：能够对信号的频谱特性进行精确分析，包括频率、幅度、相位等信息。
b. 功率测量：可以精确测量信号的功率，帮助用户了解信号的能量分布情况。
c. 信号调制解调：对于调制过的信号，频谱仪可以进行解调，还原出原始信号的特征。
d. 信号监测：可以实时监测信号的频谱特性，对实时信号进行分析和处理。
二、trigger触发技术在频谱仪中的作用1. trigger触发技术的基本原理在频谱仪中，trigger触发技术是指通过对输入信号进行触发条件的设定，实现对特定信号进行捕获和显示。
其基本原理是当输入信号满足特定条件时，触发器将启动频谱仪的采样和显示系统，从而对信号进行分析和显示。
2. trigger触发技术的作用trigger触发技术在频谱仪中发挥着重要作用，主要体现在以下几个方面：a. 信号捕获：通过设置合适的触发条件，能够准确捕获特定的信号，避免因信号频率过高或过低而无法显示的情况。
b. 数据分析：针对特定触发条件下的信号，可以进行精确的频谱分析和数据采集，帮助用户更好地理解信号的特性。
c. 信号显示：触发技术能够实现对特定信号的显示，使得用户可以在复杂的信号环境中有效地观察和分析目标信号。
频谱仪简述
频谱仪简述摘要：在各个科学研究领域中，频谱仪是非常重要的一种电子测量工具。
为了更好的使用频谱仪，必须了解其工作原理和其主要的功能，技术参数等等，注意它在实际使用中的的问题。
关键词：主要功能；测量原理；技术指标；最新产品引言频谱仪作为一种测量工具，在电子通信领域被广泛的使用，所以了解频谱仪的主要功能测量原理和其技术指标才能在工作中更好的使用频谱仪，发挥更多的作用。
一、频谱仪介绍频谱分析是指在频域里显示输入信号的频谱特性。
扫描调谐式频谱分析仪大多采用超外差式，其工作原理和超外差式接收机基本类同。
傅里叶变换频谱分析仪首先对时域的信号数字化然后进行快速傅里叶变换，并显示变换后各频谱分量，可分析单次出现信号，可同时获得测量信号的幅度和相位，其频率范围、灵敏度和动态范围都不超过超外差式频谱分析仪。
二、功能介绍1.信道功率测试：测试指定区域内的中频功率之和与区域宽度。
概言之，就是测试指定频段内的信号总功率，或噪声总功率。
2.邻信道功率测试：可测邻道泄露的上下行载波功率强度。
概言之，可以选择多种测试方法包括总功率、参照电平强度、带内测试的方面精确测试载波功率强度。
3. 可测电路或者PCB板上器件和电路间的电磁场强度：频谱仪只可以测试电信号，但是配上天线和不同探头就可以测试场强。
例如DSA815可以测试1.5G以内信号，配上天线就可以测试物联网，RFID等信号，配上近场探头就可以测试电场和磁场的信号。
你也可以自己制作电场、磁场的感应器接到频谱仪上就可以测试了。
4．标记测量：例如MSA-338有两种模式：其一是常规模式，最多显示测试点的7个活动频点和最多3个活动的电平值；另一测试模式叫DELTA测试模式，可以对比2个测试点的频率与电平。
5.峰值查找：分两种，一种为全频峰值查找，一种为范围内查找。
6. 占用带宽测试二、工作原理频谱分析仪架构犹如时域用途的示波器，面板上布建许多功能控制按键，作为系统功能之调整与控制，实时频谱分析仪与扫瞄调谐频谱分析仪。
频谱分析仪和信号源使用说明
一、注意事项：1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。
（安装和拆卸转换头时需要注意）2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
二、常用功能介绍：频谱仪左边是显示屏，右边是操作按键。
左下角是开关。
右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。
当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。
下面分别介绍各部分常用的操作选项。
1、FUNCTIONFrequency->Center：设置中心频率；Frequency->Start：设置起始频率；Frequency->Stop：设置终止频率；Frequency->CF Step：设置频率步进值；Span->WidthSpan：Span->FullSpan：设置全屏显示的频率跨度；AmpL->Ref.Lever：设置参考频率；Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；Measure->Channel Power：信道功率；Measure->Occupied BandWith：占用带宽；Measure->Harmonic Distortion：谐波失真；2、MARKERPEAK：该键最常用，用来标记输入信号峰值功率；3、SYSTEM该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。
由于软盘不常用，所以一般用相机直接拍摄当前的图像。
Preset：将系统恢复到默认状态；4、CONTROLTrace->Clr&Wrt：清除当前显示；Trace->Max Hold：保留最大值；Trace->Min Hold：保留最小值；CPL->All Auto：所有的设为自动；CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；CPL->VBW：设置显示带宽；CPL->Swp Time：扫频时间；（一般RBW和VBW设置为自动；Swp Time保持默认值）5、DA TA ENTRY该部分用来输入数值。
fsw43频谱仪使用手册
FSW43频谱仪使用手册引言：频谱仪是一种常用的仪器，用于分析和测量电信号的频谱特性。
FSW43频谱仪是一款高性能的频谱仪，具备广泛的应用领域。
本篇文章将介绍FSW43频谱仪的基本功能和使用方法，帮助用户更好地了解和操作该仪器。
一、仪器概述：FSW43频谱仪采用先进的数字信号处理技术，具备优秀的信号捕获和分析能力。
其频率范围广泛，覆盖从DC到43GHz的频率段。
同时，FSW43还具备高灵敏度、高分辨率和高动态范围的特点，适用于各种信号分析和测试需求。
二、主要功能：1. 频谱测量：FSW43能够准确测量信号的频谱特性，包括频率、幅度、相位等参数。
用户可以通过仪器的操作界面进行简单的设置和调整，实时获取信号的频谱信息。
2. 时域分析：除了频谱分析，FSW43还支持对信号的时域特性进行分析。
通过时域分析功能，用户可以观察信号的波形、脉冲宽度、占空比等参数，深入了解信号的时序特性。
3. 谱仪模式：FSW43提供多种谱仪模式，包括频域显示、功率谱密度、相位噪声等模式。
不同的模式可以帮助用户更全面地了解信号的特性，并满足不同应用场景的需求。
4. 自动化测试：FSW43支持自动化测试，用户可以通过编写脚本或使用自动测试软件，实现对多个信号的批量测试和分析。
这一功能在生产线和实验室等场景下非常实用。
三、使用方法：1. 连接与校准：在使用FSW43之前，用户需要将其正确连接至被测信号源。
同时，根据实际需求，进行合适的校准操作，以确保仪器的测量准确性。
2. 参数设置：在测量之前，用户需要根据信号的特性设置合适的参数。
包括频率范围、分辨率带宽、参考电平等。
这些参数设置将直接影响到测量结果的准确性和可靠性。
3. 数据分析：FSW43提供了丰富的数据分析功能，用户可以通过仪器的界面进行直观的信号分析。
同时，也可以将数据导出至电脑进行更深入的分析和处理。
4. 故障排除：在使用过程中，如果遇到仪器操作异常或测量结果不准确的情况，用户可以参考仪器的故障排除指南进行排查和处理。

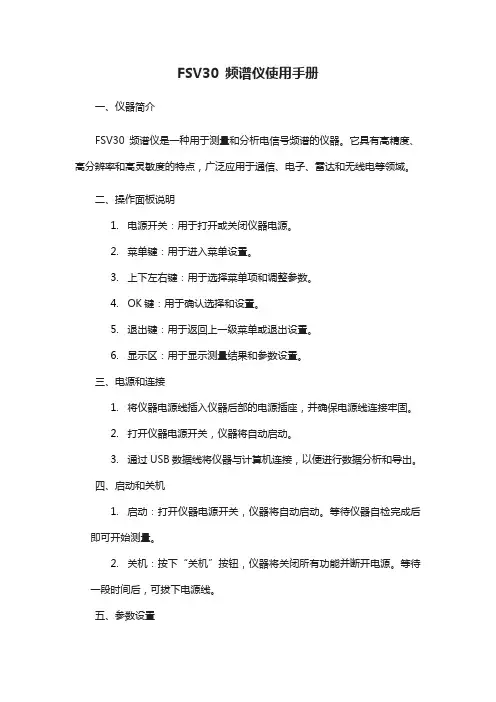

fsv30 频谱仪使用手册
FSV30 频谱仪使用手册一、仪器简介FSV30 频谱仪是一种用于测量和分析电信号频谱的仪器。
它具有高精度、高分辨率和高灵敏度的特点，广泛应用于通信、电子、雷达和无线电等领域。
二、操作面板说明1.电源开关：用于打开或关闭仪器电源。
2.菜单键：用于进入菜单设置。
3.上下左右键：用于选择菜单项和调整参数。
4.OK键：用于确认选择和设置。
5.退出键：用于返回上一级菜单或退出设置。
6.显示区：用于显示测量结果和参数设置。
三、电源和连接1.将仪器电源线插入仪器后部的电源插座，并确保电源线连接牢固。
2.打开仪器电源开关，仪器将自动启动。
3.通过USB数据线将仪器与计算机连接，以便进行数据分析和导出。
四、启动和关机1.启动：打开仪器电源开关，仪器将自动启动。
等待仪器自检完成后即可开始测量。
2.关机：按下“关机”按钮，仪器将关闭所有功能并断开电源。
等待一段时间后，可拔下电源线。
五、参数设置1.通过按下“菜单”键进入菜单设置界面。
2.使用上下左右键选择需要的菜单项，使用OK键进入详细设置。
3.根据需要调整参数，并使用OK键确认设置。
4.设置完成后，使用“退出”键返回测量界面。
六、测量功能1.在测量界面上选择合适的测量模式（如频谱、功率等）。
2.将信号源连接到仪器的输入端口，并将测量探头放置在所需测量的位置。
3.调整相关参数，如频率范围、分辨率带宽等，以满足测量需求。
4.按下“开始”按钮开始测量，测量结果将在显示区显示。
5.在测量过程中，可以通过调整参数或改变测量模式来获取更精确的结果。
七、数据分析和导出1.通过USB数据线将仪器与计算机连接，启动数据传输软件。
2.在软件中选择“FSV30”作为设备型号，并选择相应的测量文件进行导入。
3.在软件中对测量数据进行进一步分析，如谱线分析、功率计算等。
4.将分析结果导出为Excel或其他格式的文件，以便于进一步处理和报告编写。
八、故障排除和维修1.如果仪器出现任何故障，首先检查电源线和连接是否正常。
频谱仪原理及使用方法
频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。
频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。
一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。
频谱仪的工作原理主要包括三个步骤：采样、转换和显示。
1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。
采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。
2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。
最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。
3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。
频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。
二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。
2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。
采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。
3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。
根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。
4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。
5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。
可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。
6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。
7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。
频谱仪使用说明
(曲线A)
它包含一下的操作项：
RESET A
（复位A）
清楚当前的曲线并重新扫描。
NORMALIZE ON/OFF
(正规化开关)
只有当正规化数据对当前扫描是有效的时候才能对曲线进行正规化。
BACK
(返回)
返回上层目录。
TRACE B
(曲线B)
它包含以下的操作项：
VIEW B
（显示B）
用当前的曲线A和曲线B进行重叠。如果B缓冲器中没有存储曲线，则系统会自动调用“RECALL TRACE－B（调用曲线存到B）”功能。然后我们从系统已存的曲线当中选择一条曲线存到B缓冲器中。
UNITS
(单位)
在振幅菜单下选择“UNITS(单位)”激活它。选择dBm作为1mW的的绝对分贝值来作为振幅的单位，选择dBV，dBmV，或者dBuV分别作为1V，1mV，1uV的绝对分贝值来作为振幅单位。选择mW读出是和其他单位的选择无关的，当选择mW读出时，将使标志器和信道功率测量的结果以mW的方式显示。
(频宽)
按一下“SPAN”软键激活频宽菜单如下：
EDIT
（编辑）
用它来修改频宽。修改方法和修改中心频率的方法时一样的。
FULL
(全频段)
可设置它的最大频宽为2.9999GHZ。
ZERO
(零带宽)
设置它的频宽为0HZ。
SPAN UP 1-2-5
(带宽扩大1－2－5)
这个键的功能可以使带宽按1－2－5的顺序扩大。
0～9
是当需要进行测量或修改数据时用来输入数据的。
＋/－
这个键可以使被操作的数值的符号发生变化即正负变化。
.
入小数点。
ESCAPE
频谱仪使用说明
频谱仪使用说明---1、产品概述频谱仪是一种用于测量和显示信号频谱的仪器。
它通过对输入信号进行频谱分析，可以快速准确地获取信号的频率分布情况。
本文档将介绍频谱仪的使用方法，以及相关注意事项。
2、安全注意事项在使用频谱仪之前，请务必阅读本章节的安全注意事项，并遵守以下规定：2.1 确保频谱仪工作环境的安全与稳定。
2.2 避免在高温、高湿度或高尘埃环境中使用频谱仪。
2.3 在使用频谱仪时，避免使用过长的高频信号线缆，以防止信号衰减或失真。
2.4 避免将频谱仪暴露在强磁场或强电场中。
2.5 使用频谱仪时需戴上防静电手环，以防止静电损伤仪器。
3、设备连接与准备3.1 首先，将频谱仪与电源连接，并确保电源电压与频谱仪标识的电压范围相匹配。
3.2 连接待测信号源与频谱仪的输入端口，确保连接稳固并没有松动。
3.3 打开频谱仪电源开关，并等待其启动完成。
4、仪器界面与功能说明4.1 仪器界面介绍：频谱仪的界面通常包含信号波形显示窗口、频率范围选择区域、频率分辨率选择区域等。
4.2 功能说明：频谱仪通常具有信号捕获、频率分析、频谱显示、标记测量等功能。
本节将详细介绍各个功能的使用方法与注意事项。
5、信号捕获与设置5.1 设置频谱仪的起始频率和终止频率，以便捕获所需的信号频谱范围。
5.2 设置频谱仪的捕获时间，以确定信号的稳定性和精确性。
5.3 根据需要，选择信号的采样率和带宽。
6、频率分辨率设置6.1 设置频谱仪的扫描带宽，以确定信号分析的精度和分辨率。
6.2 根据要求，选择适当的频率分辨率和 RBW（分辨带宽）值。
7、频谱显示与分析7.1 显示频谱曲线：将频谱仪连接至待测信号源后，进行扫描操作，频谱曲线将显示在界面上。
7.2 识别频谱峰值：根据信号强度，在频谱图上确定峰值所对应的频率。
7.3 频谱分析与幅度测量：通过分析频谱曲线，可对信号的频率分布情况进行详细的测量和分析，包括功率谱密度、信噪比等。
8、标记测量与结果保存8.1 使用频谱仪的标记功能，可以在频谱曲线上标记出感兴趣的频率点，并进行测量。
MSA-338频谱仪功能及使用介绍
MSA-338是一台3.3GHz频谱分析仪，可测试频段范围为50KHz到3.3GHz。
频段范围可以覆盖WCDMA、CDMA、PDC、PHS、GSM、WLAN、BLUETOOTH等多种系统的频段范围。
满格充电后可连续使用150分钟。
MSA-338频谱分析仪可解析中心频率间隔为100KHz，此外其平均躁声电平为-110DBM，其可调动态参考精确度可以达到1DBM。
1.1.功能介绍MSA-338拥有丰富的测试功能：可以测试信道功率，邻信道功率，电磁强度分析，信号最大最小和平均延迟测试。
其中心扫频范围最高可调至3.3GHz频段，另外如按下AUTO RUN键可自动调节最佳参照电平，扫频带宽和扫频时间，很适合测试未知频段频道。
可直接与打印机相连按下PRINT键可直接打印屏幕所显示状态。
各按键及接口说明：机顶正中：输入连接口；第一排小键盘：功能键（用于选择功能）；第二排左一：中心频率范围（最大精度100KHz）；第二排中部：频率设定在屏幕上显示的跨度（范围是200KHz到2GHz）；第二排右一：参考电平植（范围是+10DBM到-60DBM，精度1DBM）；第三排左一：屏幕上显示的解析带宽（范围是3KHz到3GHz，自动）；第三排左二：屏幕成像带宽（范围是100KHz到1MHz，自动）；第三排中间（大键）：全频谱带宽范围内自动调至最大扫频范围；第三排右二：测试公式选择，可显示信道功率强度，邻道功率强度，电平值强度；第四排左一：扫频单位：2DB/DIV和10DB/DIV；第四排左二：设置10ms到30s的扫频时间间隔和测试模式；第四排中间（大键）：暂停与开始键；第四排右二：峰值标识功能；在标记点显示频率或电平；第四排右一：存储与读取键，可对100个相应设定下的状态状态进行存储或每次调用一个设定下的状态；最下排左一：打印键，如果与打印设备相连，可直接打印LCD上显示状态；最下排中间：设置波特率，转至现有或已存图形；最下排右一：显示控制键，显示对比度、背景灯的亮度及开关；旋纽。
频谱分析仪使用说明
,按他对应屏幕右侧的键盘此时屏幕会进入校准画面，如图就可以自动校准了。
按进入更多进入更多按进入更多进入更多进入更多进入更多平滑和直观，可以进行设置。
通过简单的步骤就能实现。
其中第三项就是检波方式，这是按右边的数字键进入另一个对话框，如下图其中第五项Average会对这些波形以平均值的方式表现处理，按就选择了这个方式，这时就可以得到一个干净的波形图因为我们是以频谱仪内置的信号源做为参考，所以我们知道我，中心频率就选择20M，我们先按+ + ，我们就把频率选在+ + +了，如下图到自动扫频的功能。
按会出现上图，其中第七项有一个按就会进行自动扫频了，得到下图，当我们得到想要的波形时，我们需要查看频谱的最大值，就可以把当前波形上的功率最大点找出来，找出来后也可以用旋钮2，我们也可以按这时如图第一项为选择标识点，按一次通过第二项按来打开或关闭选择的标识点，如下图个标识点，可以通过旋钮来选择自己需要的点。
按Clear All,把所有marker消除.再按按,第四项是来打开两个标识点的功率和频率的差值。
在上图位置按找到两个需要的标识点，此时在屏幕上就会显示这两个点的频率差和功率差。
如下图测试谐波按功能键，按打开谐波测试功能。
按选择测试谐波数量，通过旋钮来改变。
这次就打开次谐波。
按，这样就能看到里面的菜单，这里可以进行模板的设置。
此时按进入设置画面，里面有些参数说明一下，显示只个频率段，但是实际写完这返回上一个画面后,选择。
然后按打开Show在图中橙色线就是刚才设定的频谱发射模板,红色线显示峰值键,把Ref Power改为CHN,那麽红色线显示的就是通道功率Channel Power了.因为我们输把频率选到20MHz按进入设置，和模板设置相似，设置好后按，按然后按按退回频谱画面.请注意,这时频谱画面是停止扫描的,要按右上角的，按再按口就是刚才设定的邻信道范围.，按, .输入20MHzCAL OUT 信号.把中心频率设定为20MHz,Span为。
N9320B频谱仪功能与应用简介
低於频谱仪的RBW，两信号将重叠，难以分辨，但较高的
RBW固然有助於宽频带信号的侦测，将增加底噪(Noise Floor)，降低测量灵敏度，对於侦测低强度的信号易产生阻 碍，因此应综合考虑适当的RBW宽度。 >分辨率带宽><数字键>(softkey)
Page 20 ▶
N9320B频谱仪测量方法
设置VBW
Page 24 ▶
N9320B频谱仪测量方法
其他参数设置
触发控制设置
跟踪控制设置
回波损耗测试 以上功能需要配合跟踪发生器使用，在此不做说明。 如有兴趣了解，请参阅《N9320B User’s Guide》。
Page 25 ▶
N9320B频谱仪测量方法
添加标记
标记可以明确的显示出频谱图上的某点的频率和幅值。
Page 43 ▶
低电平信号测试
关闭频率计数器 >功能>频率计数器>频率计数器>（关） 使用频率计数器功能时，分辨率带宽与扫宽的比值必须大 于0.02。
Page 44 ▶
OVER
xx/mobile: …………………….
地址：武汉市光谷创业街67号 邮编:430073 邮箱：xwdeng@
频谱仪功能与工作原理
频谱仪功能 频谱仪的功能
频谱仪的主要功能是在频域里测量显示输入信号的频谱分布和 幅值信息，将复杂信号分离，或者解调为频率和幅值不同的正选
波。包括频率、功率、谐杂波、噪声、干扰失真等参数；如带有
调制解调功能的频谱仪，还能测量模拟电视信号的CSO、CTB、 C/N比等参数值。
注：目前公司的N9320B仪表不支持解调功能，无法测试CSO、CTB和
8591e频谱仪说明书
8591e频谱仪说明书一、产品概述本文介绍了8591e频谱仪的性能特点、使用方法、技术参数和注意事项等内容，旨在帮助用户更好地了解和正确使用本产品。
二、性能特点1.高精度：8591e频谱仪具有优良的频率测量精度和高精度的幅度测量能力，能够准确地获取被测信号的频域信息。
2.宽频率范围：本频谱仪的频率范围广泛，能够满足不同应用需求，同时支持多种频率步进和扫描模式的切换。
3.灵敏度高：8591e频谱仪具有高灵敏度的特点，能够有效地捕捉微弱信号，并提供清晰可靠的测量结果。
4.灵活可定制：用户可以根据自身需求进行参数设置和功能定制，实现多样化的应用，并且具备数据存储和导出功能，方便后续数据处理和分析。
5.操作简便：本产品的操作界面友好直观，备有详细的使用说明书，即使是初次使用者也能轻松上手。
三、使用方法1.准备工作：a.将频谱仪连接到电源，并确认电源稳定；b.将被测信号源连接到频谱仪的输入端口；c.设置相关参数，如中心频率、频率范围、参考电平等。
2.测量步骤：a.打开频谱仪电源，待系统启动完成后进入测量状态；b.观察并分析屏幕上所显示的频谱图像，可以进行放大、平移等操作以获得更详细的信息；c.根据需要可以进行频谱扫描、数据存储等操作；d.根据测量结果进行相应的数据处理和分析。
四、技术参数以下是8591e频谱仪的主要技术参数，供用户参考：1.频率范围：0.1Hz - 1.5GHz2.频率测量精度：±（频率示数的X% + 定频误差）3.幅度测量范围：-100dBm至+20dBm4.幅度测量精度：±（幅度示数的X% + 杂散信号幅度）5.分辨率带宽（RBW）：30Hz - 3MHz6.相位噪声：-115dBm/Hz7.射频输入阻抗：50Ω（注：具体参数可能根据产品不同会有差异，请用户以实际产品为准）五、注意事项1.在使用前，请按照说明书的要求进行正确定位和连接，确保仪器和被测信号源之间的稳定连接。
频谱仪功能介绍PPT课件
Measurement 设置 upper or/and lower limit 连接DUT到VB 电桥 通过DSA设置TX1000的开关 设置 Start Freq
通过•不通同颜过色的不迹线同清晰颜观察色比较的改变迹RBW线后的清频谱晰变化观察 比较改变RBW后的频谱变化 transient limiter frequency response
功能应用举例
噪声光标、NdBT带X宽1000
占用带宽帮助检查99%的发射功率是否在限定的频带范围内； 按开 Cal Open 从而得到全开路的迹线
噪声光标、N使dB用带宽USB连接TX1000，为其供电及指令传输
打开 Peak Table
打开 Corr TaDbleSA自动识别TX1000 中峰心值频 搜率索/，扫下宽通个、过峰起值D始，S/终左A止设峰频值置率TX1000的开关
•借助于10Hz RBW，清 晰分辨出相邻的2个信号
功能应用举例
Pass/Fail
打开 Pass/Fail 标记限制线 设置 upper or/and lower limit 设置 Fail Stop 设置 Beeper
Lower limit line
Upper limit line
Pass counter
频谱仪功能介绍前面板控制区光标区常用功能键高级测量区编辑区跟踪源输出usb接口射频输入常用功能键频谱分析仪的基本设置x轴frequencychannelfreq中心频率扫宽起始终止频率y轴amplituderangeampt参考电平衰减器前置放大器y轴刻度刻度类型y轴单位功能应用举例amplitudecorrectionspectrumanalyzercabletransientlimiter标记校正数据dut打开correctioncablefrequencyresponse打开corrtable使用补偿的数据进行测量transientlimiterfrequencyresponse功能应用举例zerospan包络信号amsignalasksignal设置中心频率setuprbw控制区控制区bwdetsweeptrig分辨率带宽视频带宽检波类型滤波器类型扫描时间触发类型tracepftg迹线类型迹线运算迹线点数通过失败跟踪源功能举例借助于10hzrbw清晰分辨出相邻的2个信号通过不同颜色的迹线清晰观察比较改变rbw后的频谱变化功能应用举例passfailupperlimitlinelowerlimitline打开passfail标记限制线设置upperorandlowerlimit设置failstop设置beeperpassfailratiopasscounterppassfail指示功能应用举例tg打开tgfilter设置startfreq设置stopfreq连接tg到rfin端口打开normalize调节normreflvl连接dut测量传递特性光标区光标区markermarker光标x值光标y值光标中频光标步进光标参考光标类型光标迹线光标表peakmarkerfctn峰值搜索下个峰值左峰值噪声光标ndb带宽频率计数峰值高度峰值阈值峰值表功能应用举例peaktabledisplayline打开peaktable设置peaksorting设置peakreadout设置displayline峰值表根据指定的顺序排列
频谱仪的功能
频谱仪的功能频谱仪是一种用于测量电信号频谱特性的仪器，它可以将输入信号的频率分布情况以图形的方式显示出来。
频谱仪具有以下功能：1. 频率分析：频谱仪可以对输入信号进行频率分析，将信号的频率分布情况显示出来。
通过观察频率谱图，可以了解信号的频率成分和强度，从而确定信号的频率特性。
2. 时域分析：频谱仪还可以对输入信号进行时域分析，将信号的时间域波形显示出来。
通过观察时域波形，可以了解信号的时序关系和脉冲特性，从而确定信号的时域特性。
3. 功率测量：频谱仪可以通过对输入信号的功率进行测量，从而了解信号的强度水平。
可以通过频谱仪对信号的功率进行定量测量，比如峰值功率、平均功率等。
4. 频率解析度：频谱仪具有能够分辨不同频率的能力。
通过调整频谱仪的分辨率，可以选择不同的频率分辨率，以满足不同的测量需求。
5. 带宽测量：频谱仪可以对信号的带宽进行测量，从而确定信号的频带宽度。
可以通过频谱仪对信号的带宽进行定量测量，比如-3dB带宽、-6dB带宽等。
6. 频谱显示：频谱仪可以将信号的频谱特性以图形的方式显示出来。
频谱显示可以直观地观察信号的频率成分和强度分布情况，从而快速分析信号的频谱特性。
7. 谐波分析：频谱仪可以对信号的谐波进行分析，从而了解信号谐波分量的存在情况和强度。
可以通过频谱仪对信号的谐波进行定量测量，比如谐波失真等。
8. 噪声测量：频谱仪可以对信号的噪声进行测量，从而了解信噪比、信号与噪声的功率比等参数。
可以通过频谱仪对信号的噪声进行定量测量，比如噪声功率、噪声指数等。
总而言之，频谱仪是一种功能强大的仪器，可以对信号的频域和时域特性进行分析，帮助工程师了解信号的性质和质量，从而进行相关的测量和调试工作。
频谱仪使用方法
2020/8/5
三、主界面分区
F 区
• 信号波形峰值检测功能选择区，MAR标志键，MAR→标 志子菜单键（有频率、电平等标记方式选项），SIGNAL TACK为信号跟踪，按下后MAR标志位自动追踪有信号电 平的地方，PEAK SEARCH为峰值搜索，按下后MAR标志 位直接搜索峰值并标志。
G 区
• G区内外参数功能选择控制区，常用的有“BW”信号带 宽选择，“SWEEP”扫描时间选择,DISPLAY显示，子菜 单包括标尺线、栅格框线。TRIG为触发，TRACE为运行 轨迹，AUTO COUPLE为自动耦合。
2020/8/5
八、设置电平单位
设 • 1、按AMPLITUDE 键，在 置 最下方找到more1or3进入。 电 • 2、找到unit，进入。 平 • 3、根据自身需要选择单 单 位，一般使用dBm或 位 dBuV。
2020/8/5
九、设置MARK标志
设置
Mark 标志
• 1、按 MAR键，通过 Mark 键可读 出峰值数值，或者按下mark P-P， 直接标记峰峰值。
FREQ&TU 。 • 5、等待：校准过程约进行3分钟，耐心等待。 • 6、校准结束：校准结束有成功提示，若无则
失败。
2020/8/5
六、设置频率
• 1、设置中心频率：按 FREQ 键，
设 找到中心频率，输入中心频率数值， 置 例如需测中心频率为902.4M的信号，
按下该键后，在“DATA”区输入对
频 应数值及数值的单位即可。 • 2、设置开始、结束频率：按 FREQ
率 键，找到start/stop frequency,输入
开始频率或结束频率。
2020/8/5
频谱分析仪各功能键介绍
频谱分析仪作用：频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
按键功能1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调节仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调节信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、终止频率）、和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、仪器状态(INSTRUMNT STATE)控制区：RESET清零（重新测量）、CANFIG 配置、CAL校准、AUX CTRL辅助控制、COPY打印、MODE模式（-Spectrum 频谱分析）、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义（设置测量项目）、SGL SWP信号扫描。
4.光标（MARKER）区：MKR光标、MKR 光标移动、RKR FCTN光标功能、PEAK SEARCH峰值搜索。
5.控制（CONTRL）区：SWEEP扫描、BW带宽（占用带宽）、TRIG触发、AUTO COVPLE自动耦合、TRACE跟踪、DISPLAY显示（设置与显示有关的参数）。
6.大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM缩放。
大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。
7.输入和输出接口：位于一起面板下边一排。
