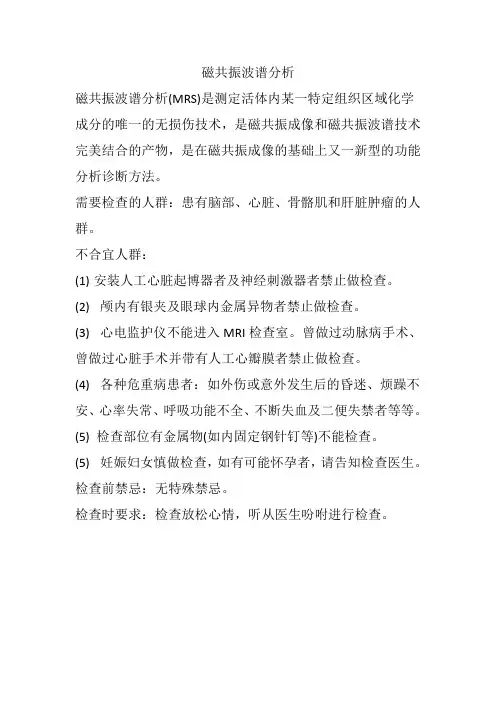

磁共振波谱分析(MRS)是测定活体内某一特定组织区域化学成分的唯一的无损伤技术，是磁共振成像和磁共振波谱技术完美结合的产物，是在磁共振成像的基础上又一新型的功能分析诊断方法。
需要检查的人群：患有脑部、心脏、骨骼肌和肝脏肿瘤的人群。
不合宜人群：
(1)安装人工心脏起博器者及神经刺激器者禁止做检查。
(2)颅内有银夹及眼球内金属异物者禁止做检查。
(3)心电监护仪不能进入MRI检查室。
曾做过动脉病手术、曾做过心脏手术并带有人工心瓣膜者禁止做检查。
(4)各种危重病患者：如外伤或意外发生后的昏迷、烦躁不安、心率失常、呼吸功能不全、不断失血及二便失禁者等等。
(5) 检查部位有金属物(如内固定钢针钉等)不能检查。
(5)妊娠妇女慎做检查，如有可能怀孕者，请告知检查医生。
检查前禁忌：无特殊禁忌。
检查时要求：检查放松心情，听从医生吩咐进行检查。
核磁共振波谱分析ppt课件
DE＝hν ——②
则：处于低能级态的1H就会吸收电磁波的能量，跃迁到 高能级态，发生核磁共振。
11
核磁共振波谱分析
1.2.4 核磁共振的条件
发生核磁共振时，必须满足下式：
n=
g 2p
Ho
3
③式称为核磁共振基本关系式。
❖ 可见，固定H0，改变ν射或固定ν射，改变H0都可满足③ 式，发生核磁共振。
但为了便于操作，通常采用后一种方法。
• 乙酸乙酯的核磁共振氢谱
1H NMR ( 300 MHz, CDCl3 ),δ( ppm) 1.867 ( t, J= 7.2 Hz, 3H ), 2.626 ( s, 3H ), 4.716 ( q, J= 7.2 Hz, 2H )
• s—单峰；d—双峰（二重峰）；t—三峰 （三重峰）；q—四峰（四重峰）；m—多 峰（多重峰）
C6H5CH2CH3 C6H5
CH3
CH2
17
17
核磁共振波谱分析
核磁共振氢谱信号 结构信息
信号的位置 （化学位移）
信号的数目
信号的强度 （积分面积）
信号的裂分 （自旋偶合）
质子的化学环境 化学等价质子的组数 引起该信号的氢原子数目
邻近质子的数目，J（偶
合常数）单位：Hz
18
核磁共振波谱分析
（2）核磁共振数据
19
核磁共振波谱分析
§3 化学位移 (Chemical shift)
化学环境不同 的1H 核在不 同位置（ν） 产生共振吸 收
化学环境不同的1H 核在外磁场中 以不同的Larmor频率进动；1H 核在分子中所处的化学环境不同 导致Larmor频率位移
20
核磁共振波谱分析
核磁共振波谱分析
任何原子核都被电子云所包围,当1H核自旋时,核周围的 电子云也随之转动，在外磁场作用下，会感应产生一 个与外加磁场方向相反的次级磁场，实际上会使外磁 场减弱，这种对抗外磁场的作用称为屏蔽效应. 如图所示。1H核由于在化合 物中所处的化学环境不同， 核外电子云的密度也不同， 受到的屏蔽作用的大小亦不 同，所以在同一磁场强度B0 下，不同 1H核的共振吸收峰 频率不同。
凡是自旋量子数I≠0 的原子核都有核磁共振现象，其中 以I=1/2核的核磁共振研究较多。 自旋角动量（PN），自旋量子数I=1/2，3/2……
磁矩（μN*），核磁矩单位（βN），核磁子；
N g N I (I 1) N
自旋量子数I=0的核，其自旋角动量P=0，磁矩μN*=0，没 有自旋，也没有磁矩，核不会产生核磁共振现象；自旋量子 数I≠0 的原子核有自旋角动量P ≠ 0，磁矩μN* ≠ 0，有自旋， 有磁矩的核一定会产生核磁共振现象；
5.25 H H C=C H H
4.03 H C=C H
OCH3 H
CH3 6.27 H C=O C=C H H
2) 磁各向异性效应
在含有键的分子 中， 由于 电子层不 呈球形分布，其电子环 流产生和磁场是各向异 性磁场，对外磁场产生 不同磁各向异性效应的 影响。因此，键电子 平面的方向对化学位移 有很大影响。
N 磁旋比（γN） PN 磁旋比。是原子核的一种基本属性，不同核有其特征的值。 核的磁旋比（γN）越大，核的磁性越强，共振越已被检测。
N
2）磁性核在外磁场中的行为
当一个原子核的核磁矩处于磁场BO中，由于核自身的旋 转，而外磁场又力求它取向于磁场方向，在这两种力的作用 下，核会在自旋的同时绕外磁场的方向进行回旋，这种运动 称为Larmor进动。
核磁共振波谱分析

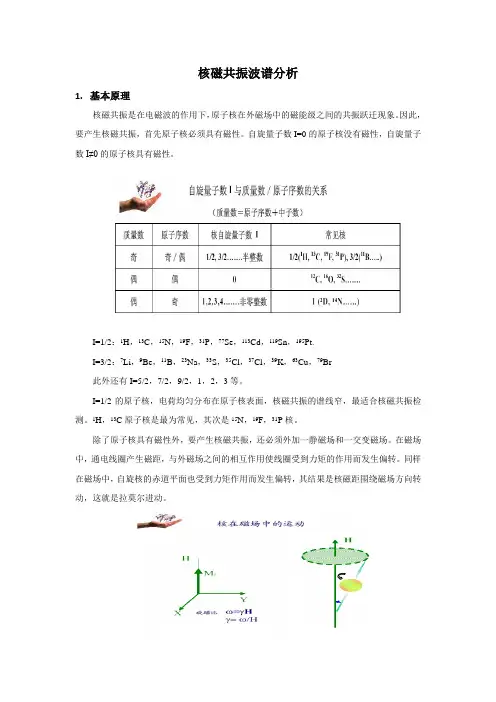

核磁共振波谱分析1.基本原理核磁共振是在电磁波的作用下，原子核在外磁场中的磁能级之间的共振跃迁现象。
因此，要产生核磁共振，首先原子核必须具有磁性。
自旋量子数I=0的原子核没有磁性，自旋量子数I≠0的原子核具有磁性。
I=1/2：1H，13C，15N，19F，31P，77Se，113Cd，119Sn，195Pt.I=3/2：7Li，9Be，11B，23Na，33S，35Cl，37Cl，39K，63Cu，79Br此外还有I=5/2，7/2，9/2，1，2，3等。
I=1/2的原子核，电荷均匀分布在原子核表面，核磁共振的谱线窄，最适合核磁共振检测。
1H，13C原子核是最为常见，其次是15N，19F，31P核。
除了原子核具有磁性外，要产生核磁共振，还必须外加一静磁场和一交变磁场。
在磁场中，通电线圈产生磁距，与外磁场之间的相互作用使线圈受到力矩的作用而发生偏转。
同样在磁场中，自旋核的赤道平面也受到力矩作用而发生偏转，其结果是核磁距围绕磁场方向转动，这就是拉莫尔进动。
其进动频率与外加磁场成正比，即：v=（ϒ/2π）*H0。
V—进动频率；H0—外磁场强度；ϒ—旋磁比。
在相同的外磁场强度作用下，不同的原子核以不同的频率进动。
如果在垂直于外磁场方向加一交变磁场H1，其频率v1等于原子核的进动频率v。
此时，就产生共振吸收现象。
即使原子核在外磁场中的磁能级之间产生共振跃迁现象，也即核磁共振。
2.核磁共振波普在化学中的应用2.1 基本原则从核磁共振波谱得到的信息主要有化学位移、偶合常数、峰面积、弛豫时间等。
化学位移在有机化合物中，各种氢核周围的电子云密度不同（结构中不同位置）共振频率有差异，即引起共振吸收峰的位移，这种现象称为化学位移。
化学位移的标准：相对标准TMS（四甲基硅烷）位移常数δ=0。
与裸露的氢核相比，TMS的化学位移最大，但规定TMSTMS=0，其他种类氢核的位移为负值，负号不加。
采用此标准的原因：（1）12个氢处于完全相同的化学环境，只产生一个尖峰；（2）屏蔽强烈，位移最大；只在图谱中远离其他大多数待研究峰的高磁场区有一个尖峰；（3）易溶于有机溶剂，沸点低，易回收。
核磁共振波谱解析的主要参数

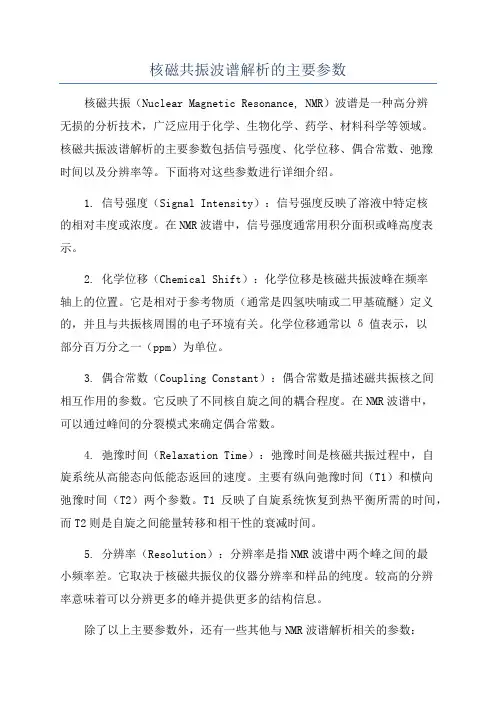

核磁共振波谱解析的主要参数核磁共振（Nuclear Magnetic Resonance, NMR）波谱是一种高分辨无损的分析技术，广泛应用于化学、生物化学、药学、材料科学等领域。
核磁共振波谱解析的主要参数包括信号强度、化学位移、偶合常数、弛豫时间以及分辨率等。
下面将对这些参数进行详细介绍。
1. 信号强度（Signal Intensity）：信号强度反映了溶液中特定核的相对丰度或浓度。
在NMR波谱中，信号强度通常用积分面积或峰高度表示。
2. 化学位移（Chemical Shift）：化学位移是核磁共振波峰在频率轴上的位置。
它是相对于参考物质（通常是四氢呋喃或二甲基硫醚）定义的，并且与共振核周围的电子环境有关。
化学位移通常以δ值表示，以部分百万分之一（ppm）为单位。
3. 偶合常数（Coupling Constant）：偶合常数是描述磁共振核之间相互作用的参数。
它反映了不同核自旋之间的耦合程度。
在NMR波谱中，可以通过峰间的分裂模式来确定偶合常数。
4. 弛豫时间（Relaxation Time）：弛豫时间是核磁共振过程中，自旋系统从高能态向低能态返回的速度。
主要有纵向弛豫时间（T1）和横向弛豫时间（T2）两个参数。
T1反映了自旋系统恢复到热平衡所需的时间，而T2则是自旋之间能量转移和相干性的衰减时间。
5. 分辨率（Resolution）：分辨率是指NMR波谱中两个峰之间的最小频率差。
它取决于核磁共振仪的仪器分辨率和样品的纯度。
较高的分辨率意味着可以分辨更多的峰并提供更多的结构信息。
除了以上主要参数外，还有一些其他与NMR波谱解析相关的参数：6. 强度归一化（Normalization）：强度归一化用于将不同波峰的信号强度标准化，以便比较不同实验的结果。
7. 脉冲宽度（Pulse Width）：脉冲宽度是指核磁共振仪在激发和检测过程中所施加的射频脉冲的宽度。
脉冲宽度的选择将影响到信号的强度和分辨率。
第五章 核磁共振波谱分析法
四、脉冲傅里叶变换核磁共振仪
不是通过扫场或扫 频产生共振； 恒定磁场，施加全 频脉冲，产生共振， 采集产生的感应电 流信号，经过傅里 叶变换获得一般核 磁共振谱图。
五、样品处理方法
对样品及样品瓶的要求 1）样品：样品要纯；通常为1-3mg(低灵敏度NMR仪需 10-30mg)、不含氧和灰尘。如含氧，则可能N2或He 或抽真空除之。 2）样品管：通常以硼硅酸盐玻璃制成。对1H谱，瓶 外径约5 mm；对13C 谱，因其自然丰度低，瓶外径 约为10 mm。管长15-20 cm，加入样品约为管长 1/8-1/6。 对溶剂的要求 固体样品的谱峰很宽，应选择适当溶剂配成溶液 (浓度：0.1-0.5 mol/L)后再测定。不含质子、沸 点低、不与样品缔合、溶解度好。 位移试剂 可使各种质子发生顺磁性或反磁性位移，从而将 各种质子信号分开，这对解析复杂光谱有帮助。
△E=E2 -E1= μB0 -(-μB0 ) = 2μB0 μ为自旋核产生的磁矩；B0外加磁感应强度 △E与核磁矩及外磁场强度成正比, B0越大, 能级 分裂越大, △E越大
（二）核磁共振
△E= 2μB0=hν ν=ν0=γB0/2π ν质子发生共振需要的射频电磁波的频率 γ磁旋比 ； B0外加磁感应强度；ν0共振时的进动频率 I=1/2的同一核来说,因磁矩为一定值，γ—为常数， 所以发生共振时，照射频率的大小取决于外磁场强度 的大小。外磁场强度增加时，为使核发生共振，照射 频率也相应增加；反之，则减小。 对自旋量子数I=1/2的不同核来说，若同时放入一固 定磁场中，共振频率取决于核本身磁矩的大小, μ大 的核，发生共振所需的照射频率也大；反之，则小。 照射频率固定，磁矩大的核共振所需磁场强度小。
5.自旋耦合与自旋分 裂现象：CH3CH2OH中有
核磁共振波谱分析
核磁共振波谱分析1946年美国科学家布洛赫(Bloch)和珀塞尔（Purcell）两位物理学家分别发现在射频*（无线电波*0.1～100MHZ,106～109μm）的电磁波能与暴露在强磁场中的磁性原子核相互作用,引起磁性原子核在外磁场中发生磁能级的共振跃迁,从而产生吸收信号,他们把这种原子对射频辐射的吸收称为核磁共振(NMR)。
NMR 和红外光谱，可见—紫外光谱相同之处是微观粒子吸收电磁波后在不同能级上跃迁。
引起核磁共振的电磁波能量很低,不会引起振动或转动能级跃迁,更不会引起电子能级跃迁。
.根据核磁共振图谱上吸收峰位置、强度和精细结构可以研究分子的结构。
化学家们发现分子的环境会影响磁场中核的吸收，而且此效应与分子结构密切相关。
1950年应用于化学领域，发现CH3CH2OH中三个基团H吸收不同。
从此核磁共振光谱作为一种对物质结构（特别是有机物结构）分析的确良非常有效的手段得到了迅速发展。
1966年出现了高分辨核共振仪，七十年代发明了脉冲傅立叶变换核磁共振仪，以及后来的二维核磁共振光谱（2D-NMR），从测量1H到13C、31P、15N，从常温的1～2.37到超导的5T以上，新技术和这些性能优异的新仪器都核磁共振应用范围大大扩展，从有机物结构分析到化学反应动力学，高分子化学到医学、药学、生物学等都有重要的应用价值。
§4-1核磁共振原理一、原子核自旋现象我们知道原子核是由带正电荷的原子和中子组成，它有自旋现象原子核大都围绕着某个轴作旋转运动，各种不同的原子核，自旋情况不同。
原子核的自旋情况在量子力学上用自旋量子数I表示，有三种情况：①I=0,这种原子核没有自旋现象,不产生共振吸收(质量数为偶数(M),电子数,原子数为偶数(z)为12G,16O,32S)②I=1、2、3、…、n，有核自旋现象，但共振吸收复杂，不便于研究。
③I=n/2（n=1、2、3、5、…）有自旋现象，n〉1时，情况复杂，n=1时，I=1/2，这类原子核可看作是电荷均匀分布的球体，这类原子核的磁共振容易测定，适用于核磁共振光谱分析，其中尤以1H最合适。
核磁共振 波谱分析
现采用相对数值。通常以四甲基硅（TMS）为标准物质，
规定：它的化学位移为零，然后，根据其它吸收峰与零点 的相对距离来确定它们的化学位移值。 低场 9 高场
8 7 6 6 5 4 3 2 1 零 点 -1 -2 -3
TMS
化学位移用表示，以前也用表示， 与的关系为：
= 10 -
25
16
自旋-自旋弛豫 （spin-spin Relaxation）：
高能态核把能量传给同类低能态的自旋核，本身回到低 能态，维持Boltzmann分布。结果是高低能态自旋核总 数不变。 自旋-自旋弛豫过程的半衰期用T2表示。 液体T2～1s， 固体或粘度大的液体，T2很小，104～10-5s
晶格泛指环境，即高能态自旋核把能量传给周围环境 （同类分子、溶剂小分子、固体晶格等）转变为热运动 而本身回到低能态维持Boltzmann分布。 自旋-晶格弛豫过程的半衰期用T1表示 （T1与样品状 态及核的种类、温度有关）,液体T1～1s，固体或粘度 大的液体T1 很大。 自旋-晶格弛豫又称纵向弛豫。
·
式中: h为普朗克常数 自旋不为0的原子核,都有磁矩,用μ 表示, 磁矩随角动量增加成正比增加.
μ = r· P
式中r 为磁旋比, 不同的核具有不同的磁旋比。
9
NMR技术是观察原子序数或其质量数为奇数的原子核自旋 的手段。质子是最简单的原子核，它的原子序数是奇数且 最小为1，可以自旋。自旋的质子相当于带正电荷的小球 在旋转运动中产生磁场。
第三章
核磁共振氢谱
核磁共振基本原理 核磁共振仪与实验方法 1H的化学位移 各类质子的化学位移 自旋偶合和自旋分裂 自选系统及图谱分类 核磁共振氢谱的解析
1
核磁共振波谱分析报告
• 1H 26.7519 ×107 T-1 s-1
• 13C 6.7283 ×107 T-1 s-1
• 自旋角动量（P）
自旋磁矩 μ
自 旋 轴
1.2 原子核在外磁场B0中的自旋运动 ——进动
重力场中陀螺的运动
自旋量子数I= 1/2 的自旋核在外磁场中的运动
Larmor进动
核回旋的频率(ν0) Larmor频率
1.2.1自旋核在外磁场中的空间取向-量子化
在外加磁场（HO）中，质子自旋所产生的磁矩有两种取向： 与HO同向或反向，对应于或两个自旋态。
m=-
1 2
N
与H0反向，m=-
1 2
H0
N
m=+
1 2
与H0同向，m=+
1 2
高能级 产生能级差
低能级
1.2.2 核磁矩在外磁场中的能量
1H核自旋能级分裂及其与H0的强弱有关：
4.2 自旋裂分的规律（一级裂分）
4.2.1 裂分峰的数目 • n + 1 规律（n 为产生偶合的邻近质子数目） （1）自旋偶合的邻近质子相同时，n 个相同
的邻近质子导致n+1 个裂分峰。
（2）自旋偶合的邻近质子不相同时，裂分峰 的数目为(n + 1)(n’ + 1) 个，n 为一组相同的 邻近质子数目、n’ 为另一组相同的邻近质子 数目。
量。测定盐酸卡替洛尔、盐酸塞利洛尔、盐酸贝凡洛
尔、盐酸艾司洛尔、盐酸索他洛尔、阿替洛尔、盐酸 普萘洛尔、盐酸拉贝洛尔和酒石酸美托洛尔共9种洛 尔类药物对照 品的绝对含量。
文献2：27Al核磁共振波谱法测定环 境生物样品中铝研究进展
• 作者：王先龙、邹公伟、毕树平
• 意义： 27Al核磁共振波谱法作为一种非破坏性分析技术， 可以用于环境生物样品铝的定量测定和形态分析。
核磁共振波谱分析
自旋—自旋驰豫虽然与体系保持共振条件无关，但却 影响谱线的宽度。核磁共振谱线宽度与核在激发状态的 寿命成反比。对于固体样品来说，T1很长，T2却很短， T2起着控制和支配作用，所以谱线很宽。而在非粘稠液 体样品中，T1和T2一般为1s左右。所以要得到高分辨 的NMR谱图，通常把固体样品配成溶液进行测定。
在化学领域中的应用
１结构的测定和确证，有时还可以测定构想和构型； ２化合物的纯度的检查，它的灵敏度很高，能够检测出用
层析和纸层析检查不出来的杂质； ３混合物的分析，如果主要信号不重叠，不需要分离就能
测定出混合物的比率； ４质子交换，单键的旋转和环的转化等。
5.2 核磁共振基本原理
5.2.1 原子核的磁矩
图5.1 原子核的自旋形状
有机化合物的基本元素13C、1H、15N、19F、31P 等都有核磁共振信号，且自旋量子数均为1/2，核磁共振 信号相对简单，已广泛用于有机化合物的结构测定
然而，核磁共振信号的强弱是与被测磁性核的天然 丰度和旋磁比的立方成正比的，如1H的天然丰度为 99.985%，19F和31P的丰度均为100%，因此，它们 的共振信号较强，容易测定，而13C的天然丰度只有 1.1%，很有用的15N和17O核的丰度也在1%以下，它 们的共振信号都很弱，必须在傅里叶变换核磁共振波谱仪 上经过多次扫描才能得到有用的信息。
p为角动量，其值是量子化的，可用自旋量子数表示p 为角动量，其值是量子化的，可用自旋量子数表
p h I（I 1） 2
( 5.2 )
式中：h为普郎克常数（6.63×10−34J·s）；−I为 自旋量子数，与原子的质量数及原子序数有关。式中： h为普郎克常数（6.63×10−34J·s）；−I为自旋量子 数，与原子的质量数及原子序数有关。
仪器分析核磁共振波谱分析课件
2024/4/7
仪器分析核磁共振波谱分析课件
图12.9
·共轭效应：影响电子云密度，如，甲氧基苯环上的H，邻位的化学位移为 6.84，对位的化学位移为6.99，间位的化学位移为7.81。杂化影响：若无其它 效应的影响，杂化轨道随S成分增加而电子云密度降低，屏蔽作用减小，化
学位移增大
2024/4/7
仪器分析核磁共振波谱分析课件
2024/4/7
仪器分析核磁共振波谱分析课件
因此，处于高能级的核必须回到低能态，才能维持处
于低能态的核的微弱的数量优势，使得核磁共振信号得以 检测。这一过程以非辐射的形式实现，称为驰豫过程，可 分为： 1、自旋--晶格驰豫，又称纵向驰豫:
自旋核与周围分子交换能量的过程，如固体的晶格， 液体则为周围的同类分子或溶剂分子。用弛豫时间T1 示。 2、自旋--自旋驰豫，又称横向驰豫:
2024/4/7
（a）在CDCl3中 (b)~(d)中为逐步加入苯 4 二甲基甲酰胺的溶剂效应
仪器分析核磁共振波谱分析课件
2024/4/7
图12.15 苯环对二甲基甲酰胺甲基的屏蔽
仪器分析核磁共振波谱分析课件
交换反应： 1.位置交换: 活泼氢，如-OH, -SH,-COOH, -NH2 2.构象交换: 环己烷平伏键与直立键
2024/4/7
图12.13 单键的各向异性
仪器分析核磁共振波谱分析课件
（二） 氢键的影响：分子形成氢键后，使质子周围电子云密度降低，产生去屏
蔽作用而使化学位移向低场移动，如醇类、胺类和酸类等。
1． 分子间氢键：受溶液浓度、温度和溶剂的影响较显著； 2． 分子内氢键：几乎不受溶液浓度、温度和溶剂的影响。 溶剂效应：如二甲基甲酰胺，随各向异性溶剂苯的加入，两个甲基化学位移 发生变化
核磁共振波谱分析原理
核磁共振波谱分析原理
核磁共振波谱分析（NMR）是一种基于核磁共振现象的分析
技术，用于确定分子结构和化学环境。
原理很简单：原子核具有自旋，当这些原子核处于外加磁场中时，会存在基态和激发态之间的能级差。
当外加磁场的强度等于能级差时，原子核会发生能级间的跃迁，而产生共振吸收信号。
核磁共振波谱分析基于这个原理，首先将样品置于强磁场中，使各个原子核的自旋方向与强磁场方向发生共线。
然后通过施加射频脉冲，使部分自旋发生共振吸收，从而产生强度较大的共振信号。
这些信号会被NMR仪器接收并处理，最终转换成
核磁共振波谱。
在核磁共振波谱图上，横轴表示共振频率，纵轴表示吸收强度。
通过对波谱图的分析，可以确定不同核的化学位移，从而推断其所处的化学环境和分子结构。
同时，核磁共振波谱还可以提供有关化学键长、化学键角和空间构型等信息。
核磁共振波谱分析在有机化学、生物化学、材料科学等领域有着广泛的应用。
它是一种无损分析方法，可以用来鉴定化合物、研究反应动力学、分析混合物等。
同时，核磁共振波谱分析还可以用来定量分析样品中不同核的含量，并通过不同核之间的耦合情况推断化学结构。
总之，核磁共振波谱分析是一种非常有用的分析技术，可以提供丰富的化学信息，对于科学研究和实际应用具有重要意义。
