模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、选择题1. 下列哪种器件是一种双极型晶体管？（A）锗二极管（B）硅二极管（C）三极管（D）场效应晶体管答案：C2. 在放大电路中，下列哪种反馈方式可以使放大倍数增加？（A）电压反馈（B）电流反馈（C）串联反馈（D）并联反馈答案：A3. 下列哪种电路可以实现交流信号的放大？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：C4. 下列哪种元件在放大电路中起到稳定放大倍数的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：D5. 下列哪种电路可以实现信号的整流？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：B6. 在整流电路中，下列哪种元件可以实现全波整流？（A）二极管（B）三极管（C）晶闸管（D）grt答案：A7. 下列哪种电路可以实现信号的滤波？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：A8. 在滤波电路中，下列哪种元件可以实现低通滤波？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C9. 下列哪种电路可以实现信号的转换？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：D10. 在振荡电路中，下列哪种元件可以起到决定振荡频率的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C二、填空题1. 晶体管的三个极分别是发射极、基极和_______极。

答案：集电极2. 放大电路的输入电阻较大，输出电阻较小，这样可以使得输入信号的电压得到_______放大。

答案：有效3. 放大电路中，反馈分为电压反馈和电流反馈，其中电压反馈可以使放大倍数_______。

答案：增加4. 整流电路的作用是将交流信号转换为_______信号。

答案：直流5. 滤波电路的作用是去除信号中的_______分量。

答案：高频6. 振荡电路的作用是产生_______信号。

答案：稳定三、简答题1. 请简述双极型晶体管的工作原理。

模拟电子技术基础习题及答案

第一章半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和pA 。

如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少？解：二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：mV 6.179A1mA1ln mV 26U D =μ≈ 对于锗管：mV 8.556pA5.0mA1ln mV 26U D =≈1-2 室温27C 时，某硅二极管的反向饱和电流I S =。

（1）当二极管正偏压为时，二极管的正向电流为多少？（2）当温度升至67C 或降至10C -时，分别计算二极管的反向饱和电流。

此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？解：（1）mA 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时，S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1-3 二极管电路如图P1-3（a ）所示，二极管伏安特性如图P1-3（b ）所示。

已知电源电压为6V ，二极管压降为伏。

试求：（1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。

解：（1）mA 53100V7.06I D =Ω-=（2）Ω===Ω==49.0mA 53mA 26I mA 26r 2.13mA53V7.0R D D D1-4 当T=300K 时，硅二极管的正向电压为，正向电流为1mA ，试计算正向电压加至时正向电流为多少？解：mA26mA 800SmA26mA 700SU U S e II e I 1mA eI I TD ⨯=⨯=≈则 mA 35.1e I TU 100=≈1-5 双极型晶体管可以等效为二只背靠背的二极管，如图P1-5所示。

模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

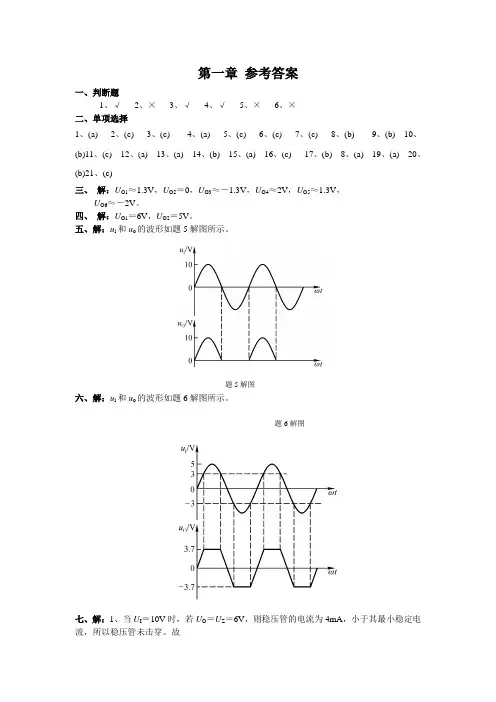

模拟电子技术习题集参考答案

第一章参考答案一、判断题1、√2、×3、√4、√5、×6、×二、单项选择1、(a)2、(c)3、(c)4、(a)5、(c)6、(c)7、(c)8、(b)9、(b) 10、(b)11、(c) 12、(a) 13、(a) 14、(b) 15、(a) 16、(c) 17、(b) 8、(a) 19、(a) 20、(b)21、(c)三、解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。

四、解：U O1＝6V，U O2＝5V。

五、解：u i和u o的波形如题5解图所示。

题6解图题5解图六、解：u i和u o的波形如题6解图所示。

题6解图七、解：1、当U I＝10V时，若U O＝U Z＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。

故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V同理，当U I ＝35V 时，U O ＝U Z ＝6V 。

2、 =-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。

八、解：波形如题8解图所示。

题8解图第二章参考答案一、判断1、√2、×3、×4、√5、×6、√7、×8、×9、√ 10、× 11、√二、单项选择题1、(c)2、(a)3、(b)4、(b)5、(c)6、(a)7、(a)8、(a)9、(b) 10、(c) 11、(b) 12、(a) 13、(c) 14、(b) 15、(c) 16、(b) 17、(b) 18、(c) 19、(b) 20、(a) 21、(c) 22、(a) 23、(c) 24、(c) 25、(a) 26、(c) 27、(c) 28、(c) 29、(a) 30、(b) 31、(c) 32、(b) 33、(b) 34、(a) (a) (a) 35、(c) 36、(a) 37、(c) 38、(c) 39、(b) 40、(c) 41、(c) 42、(b) 43、(b) 44、(c) 45、(c) 46、(b) 47、(b) 48、(b) 49、(a) 50、(a) 51、(c) 52、(c) 53、(c) (c) 54、(c) (a)二、填空题1、NPN,PNP ；硅，锗；电子和空穴。

模拟电子技术试题及答案

模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。

2. 运算放大器的开环增益通常表示为_________。

3. 一个理想的二极管在反向偏置时，其电流是_________。

4. 模拟滤波器按照频率特性可以分为_________、_________和_________。

5. 稳压二极管的工作原理是利用PN结的_________特性。

答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

《模拟电子技术》经典习题(有图详细分析版)

项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。

2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。

3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。

三极管是电流控制型器件，控制能力的大小可用表示，它要实现信号放大作用，需发射结正偏，集电结反偏。

4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。

5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。

6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。

图1.52 题6图解：（a）VD导通，U AB=-6V。

（b）VD截止，U AB=-12 V。

（c）VD1导通，VD2截止，U AB=0 V。

（d）VD1截止，VD2导通，U AB=-15 V。

7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。

图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。

试画出u i与的波形。

解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。

9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。

图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

【2024版】模拟电子技术试题库及答案

3、PN结正向偏置时，内、外电场方向相反，PN结反向偏置时，内、外电场方向相同。
4、二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和
反向击穿区四个工作区。
5、用指针式万用表检测二极管极性时，需选用欧姆挡的R×1k档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经老化不通。
6、如果把三极管的集电极和发射极对调使用？三极管会损坏吗？为什么？
答：集电极和发射极对调使用，三极管不会损坏，但是其电流放大能力大大降低。因为集电极和发射极的杂质浓度差异很大，且结面积也不同。
7、晶闸管与普通二极管、普通三极管的作用有何不同？其导通和阻断的条件有什么不同？
答：普通二极管根据其单向导电性可知，阳极加电源正极、阴极加电源负极时导通，反之阻断，可用于整流、钳位、限幅和电子开关；普通三极管在放大电路中起放大作用，在数字电子技术中起开关作用，普通三极管用于放大作用时，只要发射极正偏、集电极反偏时就会导通起放大作用，当发射极反偏时就会阻断放大信号通过；用作开关元件时，当发射结和集电结都正偏时，它就会饱和导通，当发射极反偏或发射极和集电极两个极都反偏时，晶体管就截止，阻断信号通过。晶闸管属于硅可控整流器件，只有导通和关断两种状态。晶闸管具有PNPN四层半导体结构，有阳极，阴极和门极三个电极。晶闸管加正向电压且门极有触发电流时导通，即：晶闸管仅在正向阳极电压时是不能导通的，还需门控极同时也要承受正向电压的情况下才能导通（晶闸管一旦导通后，门控极即失去作用）；当晶闸管承受反向阳极电压时，不管门极承受多大电压，晶闸管都处于阻断状态，或者晶闸管在导通情况下，其主回路电压（或电流）减小到接近于零值时，晶闸管也会自动关断。

(完整版)《模拟电子技术》复习题10套及答案

《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。

2、场效应管从结构上分为结型和两大类，它属于控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（）组成整流电路。

A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。

A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。

A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（）。

A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（）。

A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（）发生振荡。

A 可能 B 不能7、差模信号电压是两个输入信号电压（）的值。

A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。

A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（）负反馈。

模拟电子技术基础试题库(附答案)

模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案：发射极、基极、集电极2. 放大电路的目的是____。

答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

模拟电子技术基础试题库(附参考答案)

一、单项选择题1. 下列关于电路中电压方向的描述，错误的是（）A. 电压的参考方向可任意设定B. 电压的实际方向就是参考方向C. 电位降低的方向是电压的实际方向D. Uab表示a点与b点之间电压参考方向由a指向b答案：B解析：电压的实际方向不一定与参考方向相同，取决于电路的连接方式。

2. 电路如题2图所示，则以下关于电源功率的描述中，正确的是（）A. 电压源吸收功率20W，电流源吸收功率40WB. 电压源吸收功率20W，电流源提供功率40WC. 电压源提供功率20W，电流源吸收功率40WD. 电压源提供功率20W，电流源提供功率40W答案：D解析：电压源提供功率，电流源吸收功率。

3. 已知加在电容C2F两端的电压为U(t)100cos(2000t)(mV)，则流过该电容的电流为（）A. 10cos(2000t) AB. 10sin(2000t) AC. 10cos(2000t) AD. 10sin(2000t) A答案：A解析：电容的电流与电压之间满足关系 i = C dU/dt，代入公式可得 i =10cos(2000t) A。

4. 下列关于P型半导体中载流子的描述，正确的是（）A. 仅自由电子是载流子B. 仅空穴是载流子C. 自由电子和空穴都是载流子D. 三价杂质离子也是载流子答案：B解析：P型半导体中的载流子主要是空穴。

5. 以下关于差动放大电路的描述中，错误的是（）A. 差动放大电路是一个对称电路B. 差动放大电路的共模抑制比越大，性能越好C. 差动放大电路能抑制零点漂移D. 差动放大电路能抑制共模干扰答案：D解析：差动放大电路能抑制共模干扰，但不能抑制共模干扰。

二、多项选择题1. 下列哪些元件属于无源元件（）A. 电阻B. 电容C. 电感D. 晶体管答案：A、B、C解析：电阻、电容、电感都属于无源元件。

2. 下列哪些电路具有正反馈作用（）A. 同相放大电路B. 反相放大电路C. 比较器电路D. 振荡电路答案：A、D解析：同相放大电路和振荡电路具有正反馈作用。

模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

模拟电子技术试题及答案

模拟电子技术试题及答案一、选择题1. 在模拟电子技术中，以下哪种元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的主要作用是什么？A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案：A3. 以下哪种滤波器能够通过高频信号而阻止低频信号？A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案：A4. 在模拟电路设计中，为了减小温度对电路性能的影响，通常采用哪种方法？A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案：A5. 哪种类型的半导体材料具有P型半导体的特性？A. 锗（Ge）B. 硅（Si）C. 氮化镓（GaN）D. 氧化锌（ZnO）答案：B二、填空题1. 在模拟电子技术中，______和______是构成振荡器的基本元件。

答案：电阻、电容2. 为了实现信号的放大，通常需要在电路中引入______。

答案：负反馈3. 在模拟信号处理中，______是用来描述信号频率内容的工具。

答案：傅里叶变换4. 电流放大器的主要功能是放大______信号。

答案：低频5. 在模拟电路中，为了提高电路的稳定性和可靠性，常常使用______电源。

答案：稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。

晶体管是一种半导体器件，主要通过控制基极电流来调节集电极与发射极之间的电流。

在模拟电路中，晶体管可以作为放大器使用，通过小信号控制大信号的放大过程，实现信号的增益。

同时，晶体管还可以用作开关，控制电路的导通与截止。

2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。

运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。

其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。

在模拟电路设计中，运算放大器因其优良的放大性能和灵活性，被广泛应用于信号放大、滤波、积分、微分等电路中，是模拟电路设计中不可或缺的核心组件。

模拟电子技术基础课后答案(完整版)

第三部分习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度，而少数载流子的浓度则与温度有很大关系。

2、当PN 结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

当外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。

3、在N 型半导体中，电子为多数载流子，空穴为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（ × ）5、PN 结在无光照无外加电压时，结电流为零。

（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。

（ × ）7、PN 结加正向电压时，空间电荷区将变宽。

（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

模拟电子技术考试题及答案

模拟电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电子电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是（）。

A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是（）。

A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ，输出电阻是50Ω，那么它的电压增益是（）。

A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V，当通过它的电流为20mA时，消耗的功率是（）。

A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线，说明这个电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10，电压增益是-100，那么它的输出电阻是（）。

A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是（）。

A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中，什么是“饱和区”？A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波，输出信号是方波，这个放大器可能应用在（）。

A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案：1-5 CCBDD 6-10 DCDCC二、填空题（每题2分，共10分）1. 在模拟电子电路中，________是用来测量电路输出电压的仪器。

2. 一个理想的电压源具有________和________的特性。

3. 运算放大器的输入端通常具有________和________的特性。

4. 一个放大器的增益可以通过改变________来实现。

5. 负反馈可以提高放大器的________和________。

模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

(完整版)模拟电子技术教程课后习题答案大全

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。

(完整版)模拟电子技术测试试题及答案

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。

2、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

3、所谓理想二极管，就是当其正偏时，结电阻为0，等效成一条直线；当其反偏时，结电阻为无穷，等效成断开；4、三极管是电流控制元件，场效应管是电压控制元件。

5、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。

6、当温度升高时，晶体三极管集电极电流Ic变小，发射结压降不变。

7、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。

8、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈。

9、负反馈放大电路和放大倍数AF=1/（1/A+F），对于深度负反馈放大电路的放大倍数AF=1/ F。

10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW，其中BW=fH –fL，1+AF称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。

12、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。

13、OCL电路是双电源互补功率放大电路；OTL电路是单电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数小于近似等于1，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。

16、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ），它的稳压值Uz才有导通电流，否则处于（ F ）状态。

模拟电子技术课后习题及答案

模拟电子技术课后习题及答案1(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章常用半导体器件自测题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。

（1）在N 型半导体中掺入足够量的三价元素，可将其改为P 型半导体。

（）（2）因为N 型半导体的多子是自由电子，所以它带负电。

（）（3）PN 结在无光照、无外加电压时，结电流为零。

（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（）（5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其R GS 大的特点。

（）（6）若耗尽型N 沟道MOS 管的U GS 大于零，则其输入电阻会明显变小。

（）解：（1）√ （2）× （3）√ （4）× （5）√ （6）×二、选择正确答案填入空内。

（1）PN 结加正向电压时，空间电荷区将。

A. 变窄B. 基本不变C. 变宽（2）设二极管的端电压为U ，则二极管的电流方程是。

A. I S e UB. T U U I e SC.)1e (S －TU U I（3）稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿（4）当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏（5）U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管解：（1）A （2）C （3）C （4）B （5）A C三、写出图所示各电路的输出电压值，设二极管导通电压U D＝。

解：U O1≈，U O2＝0，U O3≈－，U O4≈2V，U O5≈，U O6≈－2V。

四、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Zmin＝5mA。

求图所示电路中U和O1U各O2为多少伏。

模拟电子技术练习题库(附参考答案)

模拟电子技术练习题库（附参考答案）一、单选题（共103题，每题1分，共103分）1.PNP型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。

（）A、对 :B、错正确答案：A2.集成运放的非线性应用存在（）现象。

A、虚地；B、虚断；C、虚断和虚短。

正确答案：B3.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。

( )A、错误B、正确 ;正确答案：B4.集成运算放大器采用差动放大电路作为输入级的原因是A、提高输入电阻B、抑制零漂C、稳定放大倍数D、克服交越失真正确答案：B5.理想集成运放的开环放大倍数Au0为( )。

A、∞;B、0;C、不定。

正确答案：A6.分压式偏置的共发射极放大电路中,若VB点电位过高,电路易出现( )。

A、截止失真;B、饱和失真;C、晶体管被烧损。

正确答案：B7.射极输出器的特点是（）A、只有电流放大而没有电压放大，输出电阻小、输入电阻大B、只有电流放大而没有电压放大，输出电阻大、输入电阻小C、只有电压放大而没有电流放大，输出电阻小、输入电阻大D、既有电流放大也有电压放大，输出电阻小、输入电阻大正确答案：A8.分析集成运放的非线性应用电路时,不能使用的概念是( )。

A、虚短;B、虚地;C、虚断。

正确答案：A9.基极电流iB的数值较大时,易引起静态工作点Q接近( )。

A、饱和区B、死区C、截止区正确答案：A10.正弦电流经过二极管整流后的波形为（）。

A、正弦半波；B、矩形方波；C、等腰三角波；D、仍为正弦波。

正确答案：A11.晶体三极管的集电极和发射极类型相同，因此可以互换使用。

（）A、对 :B、错正确答案：B12.对于工作在放大区的晶体三极管而言，下列式子正确的是：A、I=βIbB、Ic=βIbC、Ie=βIb正确答案：B13.集成电路内部,各级之间的耦合方式通常采用 ( )A、直接耦合B、变压器耦合C、光电耦合D、阻容耦合正确答案：A14.具有输入、输出反相关系的小信号放大电路是 ( )A、共集电放大电路B、射极输出器C、共射放大电路D、共基放大电路正确答案：C15.共集电极放大电路的输入信号与输出信号，相位差为180°的反相关系。

模拟电子技术习题及答案完整版本

习题88.1判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。

（1）与分立元件比较，集成电路的主要优势是低成本和优良的性能。

（）（2）集成放大器采用直接耦合的主要原因是集成电路技术很难制造大容量的耦合电容。

（3）直接耦合的主要缺点是零点漂移。

（）（4）晶体管的参数受温度的影响，但不影响零点漂移。

（）（5）零点漂移受电源电压变化、器件参数老化和温度变化的影响。

（）（6）在集成电路中元件的对称性差。

（）（1）集成放大器主要有由输入级、中间放大级、输出级和偏置电路组成。

（）答：（1）√（2）√（3）√（4）×（5）√（6）×（7）√8.2选择合适答案填入空内。

（1）集成运放电路采用直接耦合方式是因为。

A．可获得很大的放大倍数 B. 可使温漂小C．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大。

A．高频信号 B. 低频信号C. 任何频率信号（3）集成运放制造工艺使得同类半导体管的。

A. 指标参数准确B. 参数不受温度影响C．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以。

A．减小温漂 B. 增大放大倍数C. 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用。

A．共射放大电路 B. 共集放大电路C．共基放大电路答：（1）C （2）B （3）C （4）A （5）A8.3 电路如题图8.3所示，已知β1=β2=β3=100。

各管的V B E均为0.7V，试求I C2的值。

题图8.3解：分析估算如下： 100BE1BE2CC =--=RU U V I R μAC2E2C11C1C0C2C0C22C2222(2)111111()2210022B R R I I I I I I I I I I I I A ββββββββββββββμββ++==+===+++++=+=+++==++8.4 多路电流源电路题图8.4所示，已知所有晶体管的特性均相同，V B E 均为0.7V ，β0=β1=β2=β3=100。
