高速公路涵洞台背回填技术交底

1、施工工艺流程
2、台背回填范围确定
见下图：
1，顺路线方向长度，底部距涵洞基础2m，顶部距侧墙H+2m（H为基础顶面至盖板顶面高度）。

2，锥坡与台背回填要同时进行。

3，台阶宽度不小于2米，台阶高度不大于1米，并做成2%～4%的向
内倾斜坡。

（如下图）
3技术要点
（1）涵洞完成后，当涵洞混凝土强度达到设计强度的100%以上，涵洞墙背涂了2层沥青后，且各项工程验收合格，场地已经清理完成方可进行台背回填施工。

（2）结构物台背回填宜采用透水性材料、轻质材料、无机结合材料分层填筑并夯压密实，且粒径不大于10cm。

严禁使用非透水性材料直接回填。

（3）在涵洞墙身左中右标示出压实后分层厚度控制线，第一层压实厚度不大于25cm,以后每层压实厚度控制为15cm一层。

使用红油漆在涵洞墙面画出水平横线，并在横线上标注出填筑层次。

回填的压实度不小于96%，并应按设计做好纵向和横向防排水系统。

（如下图）压实厚度控制线
（4）台背结构物1m范围内应使用小型夯实机具进行夯实，严禁使用压路机压实，避免对结构物造成影响。

用机械填土时，涵顶填土高度需大于1米时才允许机械通过，且使用压路机碾压时，禁止开动震动源。

（如下图）
（5）填料的宽度每侧应超出路堤设计宽度50cm，以保证修整路基或者锥坡后的路堤边缘有足够的压实度。

（6）涵洞台背回填时两侧宜对称同时进行，若因条件所限不能同时进行时，两侧填透水性材料高差最大不得超过1m。

（7）每层施工完成后报监理工程师进行检验，检验合格后方可进行下一道工序的施工。

涵洞回填

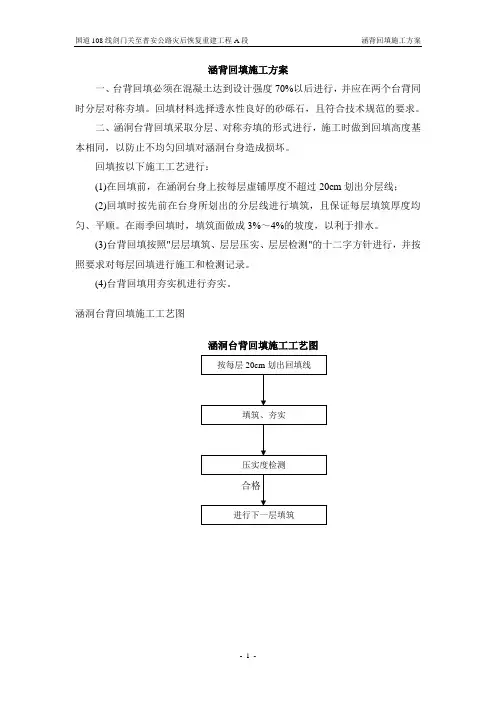

涵背回填施工方案
一、台背回填必须在混凝土达到设计强度70%以后进行，并应在两个台背同时分层对称夯填。

回填材料选择透水性良好的砂砾石，且符合技术规范的要求。

二、涵洞台背回填采取分层、对称夯填的形式进行，施工时做到回填高度基本相同，以防止不均匀回填对涵洞台身造成损坏。

回填按以下施工工艺进行：
(1)在回填前，在涵洞台身上按每层虚铺厚度不超过20cm划出分层线；
(2)回填时按先前在台身所划出的分层线进行填筑，且保证每层填筑厚度均匀、平顺。

在雨季回填时，填筑面做成3%～4%的坡度，以利于排水。

(3)台背回填按照"层层填筑、层层压实、层层检测"的十二字方针进行，并按照要求对每层回填进行施工和检测记录。

(4)台背回填用夯实机进行夯实。

涵洞台背回填施工工艺图
涵洞台背回填施工工艺图
土方施工队
质量管理组织机构
项目经理高全平技术负责人邓永
质检刘工程明师材料胡工海程蓉师测量吴工华程根师道路赵工程勇师试验吴工华程英师
土方施工队
安全管理组织机构
项目经理高全平安全负责人王思宇
技术邓负责永人
道路赵工程勇师测量吴工华程根师质检刘工程明师
材料胡工海程蓉师。

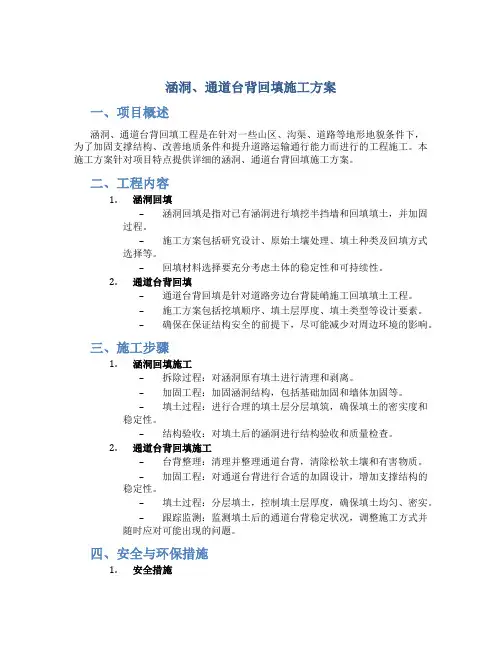

涵洞、通道台背回填施工方案

涵洞、通道台背回填施工方案一、项目概述涵洞、通道台背回填工程是在针对一些山区、沟渠、道路等地形地貌条件下，为了加固支撑结构、改善地质条件和提升道路运输通行能力而进行的工程施工。

本施工方案针对项目特点提供详细的涵洞、通道台背回填施工方案。

二、工程内容1.涵洞回填–涵洞回填是指对已有涵洞进行填挖半挡墙和回填填土，并加固过程。

–施工方案包括研究设计、原始土壤处理、填土种类及回填方式选择等。

–回填材料选择要充分考虑土体的稳定性和可持续性。

2.通道台背回填–通道台背回填是针对道路旁边台背陡峭施工回填填土工程。

–施工方案包括挖填顺序、填土层厚度、填土类型等设计要素。

–确保在保证结构安全的前提下，尽可能减少对周边环境的影响。

三、施工步骤1.涵洞回填施工–拆除过程：对涵洞原有填土进行清理和剥离。

–加固工程：加固涵洞结构，包括基础加固和墙体加固等。

–填土过程：进行合理的填土层分层填筑，确保填土的密实度和稳定性。

–结构验收：对填土后的涵洞进行结构验收和质量检查。

2.通道台背回填施工–台背整理：清理并整理通道台背，清除松软土壤和有害物质。

–加固工程：对通道台背进行合适的加固设计，增加支撑结构的稳定性。

–填土过程：分层填土，控制填土层厚度，确保填土均匀、密实。

–跟踪监测：监测填土后的通道台背稳定状况，调整施工方式并随时应对可能出现的问题。

四、安全与环保措施1.安全措施–严格遵守相关安全法规，加强施工现场管理。

–施工过程中需要戴好安全帽、安全带等个人防护装备。

–定期进行安全会议，提高全体参与人员的安全意识。

2.环保措施–垃圾分类处理，减少对环境的污染。

–合理利用施工废弃物，避免浪费。

–减少机械设备的排放量，减少对大气环境的污染。

五、质量管理1.质量监管–设置专门质量监管组织，定期进行质量检查。

–严格按照设计图纸和标准规范进行施工，防止质量问题发生。

–保证施工人员具备专业知识和经验，提高施工质量。

2.质量验收–施工结束后，进行专业机构的质量验收，确保工程符合相关要求。

005墙背、涵背、台背回填施工工艺标准

墙背、涵背、台背施工工艺标准版本：第1版文件编号：JGSZ-JS02-005 1 适用范围本工艺适用于市政道路、公路和房建附属工程等的墙背、涵背、台背土石方（或其他填料）回填施工。

2 主要应用标准和规范2.0.1《公路路基施工技术规范》 (JTGF10-2006）2.0.2《工程测量规范》 (GB50026-2007)2.0.3《城镇道路工程施工与质量验收规范》 (CJJ1-2008)2.0.4《给水排水构筑物工程施工及验收规范》（GB50141-2008）3 施工准备3.1 技术准备3.1.1 根据业主方提供的设计施工图，全面理解设计要求和设计交底，进行现场调查和核对。

3.1.2开工前建立质量、安全、环保管理体系，质量检测体系，对各岗位人员进行培训，以及质量、安全的交底，形成书面文字。

3.1.3根据业主提供的导线点进行复测，确保资料无误。

原有导线点不能满足施工需要时，应增设满足精度要求的附合导线点。

原有水准控制点不能满足施工需要时，在三背回填路段增设满足精度要求的临时水准点3.2 人员准备根据本工程实际情况，配备足够的技术员、施工员、测量员、试验员、安全员、机械操作工、机械指挥工、后勤人员等。

3.3机械设备及试验仪器设备准备机械设备一览表序号机械名称机械型号机械数量备注1 挖掘机CAT3302 装载机ZL5003 推土机SD2204 振动压路机YZ18GD5 液压平板冲击夯机6 自卸汽车红岩15T7 洒水车东风500L8 小型压实机试验仪器设备一览表序号仪器设备名称规格型号单位数量备注1 液塑限联合测定仪WX-2 台 12 土壤电动击实仪BWH-Ⅲ台 13 土壤筛0.08-10 套 14 数显电热鼓风干燥箱DHG9203A 台 15 CBR承载比仪CBR-1 台 16 轻型触探仪10Kg 台 17 灌砂筒φ150 台 38 电子天平0.1g 台 19 水准仪AL-32X 台套 3 中翰10 全站仪DTM-452C 台套 1 Nikon3.4施工安全准备3.4.1开工前，作好各项指路标识，防止车辆或行人误入施工区域。

台背回填施工工艺

台背回填施工工艺一、回填要求：1.台背回填应在涵洞砌体砂浆和混凝土强度达到设计标号的75%时，方可进行。

2.回填土宜采用透水性土，不得采用含有泥草、腐植物的土，当采用非透水性土时，应在土中增加石灰、水泥等外掺剂。

二、施工工艺：1.填土填土采用水平分层、对称填筑，每层松铺厚度控制在15cm以下，并严格控制含水量。

2.夯实采用手扶振动夯对称夯实，夯实时采用纵向进退式夯实，其横向接头重叠1/2夯实宽，达到无漏压、无死角，确保夯实密实、均匀。

涵顶填土50cm内采用14t静载压路机压实。

三、质量检测压实度每层检测2点，压实标准为95%，自检合格后，报请监理检测，合格后方可进行下一层的施工。

主要施工人员一览表、工程质量保证措施(一)具体质量目标本标段工程质量一次验收优良率100%，不允许出现不合格工程，坚决杜绝不合格项目，争取良好的信誉。

（二）质量控制机构和创优规划质量管理领导小组是整个工程质量管理的最高领导机构，由项目经理、总工程师、项目副经理、质检科长、试验室主任、工程科长组成，制订整个合同段工程质量创优规划、方针、措施。

制订攻关课题，成立QC小组，积极开展工作。

（三）强化质量意识，健全规章制度在施工中使职工认识到质量工作的好坏与企业、个人利益的关系，把质量工作贯穿到施工全过程。

推行IS09000族系国际标准，按质量管理手册严格要求，使各项工程质量工作落到实处。

加强全面质量管理，实行项目分解及目标管理。

1、建立施工组织设计审批制度A、施工组织设计必须有项目经理、项目工程师、项目副经理、安全员、材料员、监理工程师等的签字。

B、施工组织设计必须在工程实施前15天报总工和监理工程师，最后由监理工程师审批后，并且按审批意见进行修改完善，方可进行施工。

2、技术复核、隐蔽工程验收制度A、技术复核在施工组织设计中编制技术复核计划，明确复核内容、部位、复核人员及复核方法。

B、技术复核结果填写《分部分项工程技术复核记录》，作为施工技术资料归档。

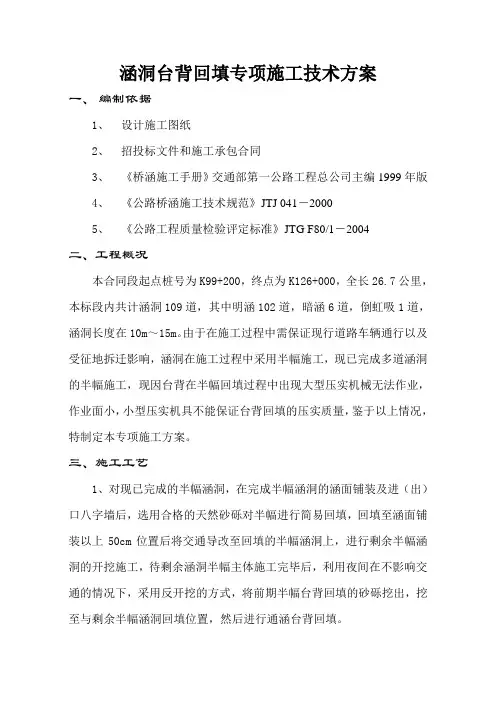

涵洞台背回填专项施工方案

涵洞台背回填专项施工技术方案一、编制依据1、设计施工图纸2、招投标文件和施工承包合同3、《桥涵施工手册》交通部第一公路工程总公司主编1999年版4、《公路桥涵施工技术规范》JTJ 041－20005、《公路工程质量检验评定标准》JTG F80/1－2004二、工程概况本合同段起点桩号为K99+200，终点为K126+000，全长26.7公里，本标段内共计涵洞109道，其中明涵102道，暗涵6道，倒虹吸1道，涵洞长度在10m～15m。

由于在施工过程中需保证现行道路车辆通行以及受征地拆迁影响，涵洞在施工过程中采用半幅施工，现已完成多道涵洞的半幅施工，现因台背在半幅回填过程中出现大型压实机械无法作业，作业面小，小型压实机具不能保证台背回填的压实质量，鉴于以上情况，特制定本专项施工方案。

三、施工工艺1、对现已完成的半幅涵洞，在完成半幅涵洞的涵面铺装及进（出）口八字墙后，选用合格的天然砂砾对半幅进行简易回填，回填至涵面铺装以上50cm位置后将交通导改至回填的半幅涵洞上，进行剩余半幅涵洞的开挖施工，待剩余涵洞半幅主体施工完毕后，利用夜间在不影响交通的情况下，采用反开挖的方式，将前期半幅台背回填的砂砾挖出，挖至与剩余半幅涵洞回填位置，然后进行通涵台背回填。

2、施工管理人员及机械配备情况施工管理人员配备表施工机具设备配备表3、台背回填1）涵台背回填采用天然砂砾压实回填，确保工程质量，避免涵台背填土路基下沉现象的产生。

2）、涵洞施工完成后，当涵洞砌体砂浆或砼强度达到设计强度的75%时，方可进行回填。

台背回填范围下底宽不小于2m，上底宽按1：1的坡度放坡并开挖台阶至涵洞顶，保证填筑顶宽不小于两倍的跨径，同时按水平分层，对称填筑。

并按设计要求的压实度填筑、夯（压）实，压实度不小于96%。

2）、台背回填采用分层回填压实，每层回填厚度为20cm，每层表面平整，路拱合适。

3）、台背回填与路基接缝处开挖1m*1m的台阶。

4）、在机械填土时，除应按照上述规定办理外，涵洞顶上填土厚度必须大于0.5m时，才允许重型机械通过。
