变压器计算公式

变压器计算公式

变压器计算公式变压器是一种电力设备,它的主要作用是将电压转换为更高或更低的电压。

它也可以改变电流的大小和方向。

变压器的计算公式代表了电力系统中变压器性能的参数,它是实现恒定电压转换和改善电力系统可靠性的基础。

1.压器电压转换比计算公式变压器电压转换比称为变压器的转换比。

它是由设计时指定的输入电压(短名为Vi)除以输出电压(Vo)所得到的商数,即:转换比 (K) = Vi / Vo2.压器电阻比计算公式变压器的电阻比是由主报纸(R1)、辅报纸(R2)的比值所得的,即:电阻比 (Kr) = R1 / R23.压器线圈比计算公式变压器的线圈比(Ks)是由主报纸(N1)、辅报纸(N2)的比值所得,即:线比 (Ks) = N1 / N24.压器因数计算公式变压器因数是对变压器输出功率与输入功率之间的比值,其表达式为:转换因数 (TF) = Po / Pi其中,Po是变压器输出功率,Pi是变压器输入功率。

5.压器功率因数计算公式变压器的功率因数的计算公式是由变压器的有功功率(P)与视在功率(S)之间的比值,其表达式为:功率因数 = P / S变压器的功率因数越高,表明该变压器在传输电力时,损耗越低。

6.压器磁铁通路比计算公式变压器的磁铁通路比(KT)是由磁铁的面积(A)、电感(L)的比值所得,其表达式为:磁铁通路比(KT) = A / L磁铁通路比越大,表明变压器的电感越小,因而提高了设备的效率。

以上就是变压器计算公式的介绍,变压器的性能参数除了上述参数之外,还包括容量、效率、损耗等,变压器性能参数的正确计算,是保证变压器正常工作以及提高变压器效率的关键。

变压器的计算公式还包括回路阻抗公式、变压器负载能力公式、变压器耐热能力计算公式等,这些计算公式可以帮助我们更好地掌握变压器的性能参数。

从而正确选择变压器,以满足变压器的使用要求。

变压器参数常用计算

变压器参数常用计算

变压器参数常用计算变压器是电力系统中常用的电气设备,常用于将电压从一级线路转换到另一级线路,以满足不同电压等级的需求。

变压器的参数计算是设计和使用变压器的重要步骤,下面将详细介绍常用的变压器参数计算方法。

1.变比计算变压器的变比是指输入电压与输出电压之间的比值。

变比计算公式为:变比=输入电压/输出电压2.线圈匝数计算线圈匝数是指变压器的一级线圈与二级线圈的匝数。

线圈匝数计算公式为:一级线圈匝数=二级线圈匝数*变比3.电流计算变压器的一级电流与二级电流之间存在一定的关系,可以通过电流计算公式进行计算。

电流计算公式为:一级电流=二级电流*变比4.绕组的尺寸计算绕组的尺寸计算需要考虑绕组导线的截面积、长度、填充系数等因素。

计算方法较为复杂,常使用软件进行计算。

5.磁通密度计算磁通密度是指通过变压器铁芯的磁通量与铁芯截面积的比值,磁通密度计算公式为:磁通密度=磁通量/铁芯截面积6.铜损耗计算铜损耗是指变压器中电流通过导线时产生的电阻损耗。

铜损耗计算公式为:铜损耗=I^2*R其中,I为电流,R为导线电阻。

7.铁损耗计算铁损耗是指变压器中磁通经过铁芯时产生的涡流损耗和剩余损耗。

铁损耗计算比较复杂,通常通过测试和经验公式进行估算。

8.效率计算变压器的效率是指输出功率与输入功率的比值,效率计算公式为:效率=输出功率/输入功率以上是变压器参数计算的一些常用方法,通过这些计算可以确定变压器的各种参数,在设计和使用变压器时起到重要的指导作用。

但需要注意的是,变压器参数计算需要考虑多个因素的综合影响,因此还需要根据具体实际情况进行综合分析和优化设计。

变压器参数计算范文

变压器参数计算范文

变压器参数计算范文
一、交流变压器参数计算
1、变压器容量的计算:容量=电流×电压=(负荷额定电压÷额定电压)×(负荷额定电流)
2、变压器变比:变比=额定电压/负荷额定电压
3、变压器额定功率:额定功率=容量×额定电压/1000=(负荷额定电压/额定电压)×(负荷额定电流)×负荷额定电压/1000
4、变比误差的计算:变比误差=(实测变比-设计变比)/设计变比×100%
5、变压器额定最大损耗的计算:变压器额定最大损耗=(实测损耗-设计损耗)/设计损耗×100%
6、变压器空载电流比的计算:空载电流比=空载功率/负荷功率
7、变压器发热量的计算:发热量=(变压器额定最大损耗-负荷损耗)/0.8
8、变压器额定电流的计算:额定电流=容量/额定电压
综上所述,交流变压器参数的计算是一个非常复杂的过程,它包括变压器容量、变比、额定功率、变比误差、额定最大损耗、空载电流比、发热量、和额定电流等几个不同参数的计算。

变压器参数的计算不光是简单的数字组合,还要考虑到电压、电流、频率、损耗、效率等在不同情况下的变化,才能得到准确的计算结果。

变压器计算公式范文

变压器计算公式范文

变压器计算公式范文
变压器的主要参数有变压比、输出功率、额定电流、短路阻抗等。


下将介绍常用的变压器计算公式。

1.变压器变压比计算公式:
变压比是指输入和输出电压之间的比值,它可以通过变压器一次侧与
二次侧的匝数关系来计算。

变压比公式如下:
变压比=一次侧匝数/二次侧匝数
2.变压器的输出功率计算公式:
输出功率是指变压器所能输出的电功率,可以通过输入功率和变压比
来计算。

输出功率公式如下:
输出功率=输入功率×变压比
3.变压器的额定电流计算公式:
额定电流是指变压器被设计成能够连续工作的电流值,可以通过输出
功率和额定电压来计算。

额定电流公式如下:
额定电流=输出功率/额定电压
4.变压器的短路阻抗计算公式:
短路阻抗是指在变压器运行时,一次侧或二次侧发生短路时所产生的
电阻,它是变压器的一个重要参数。

可以通过短路电压和额定电压来计算。

短路阻抗公式如下:
短路阻抗=(短路电压/额定电压)×100%
5.变压器的容量计算公式:
容量是指变压器所能承受的最大负载功率,可以根据额定电流和额定
电压来计算。

容量公式如下:
容量=额定电流×额定电压
以上是常用的变压器计算公式。

在实际应用中,根据具体的需求和变
压器的参数,可以根据这些公式计算出所需的数值。

同时,在计算过程中
还需要考虑变压器的损耗、效率等因素,以保证变压器的安全和稳定运行。

变压器的主要计算公式

变压器的主要计算公式

变压器的主要计算公式变压器是一种用于改变交流电压的电气设备,其工作原理基于电磁感应。

变压器的主要计算公式有关于变压器的变比、电流、电压和功率的公式。

下面将详细介绍这些公式。

1.变压器变比公式:变压器的变比是指输入电压和输出电压的比值,用符号"k"表示。

变压器变比公式可以表示为:k=Ns/Np其中,k为变比,Ns为二次线圈(副线圈)匝数,Np为一次线圈(主线圈)匝数。

变比k决定了输入电压与输出电压之间的比例关系。

2.变压器电流变比公式:变压器的电流变比与变压器的线圈匝数比有关。

电流变比公式可以表示为:k=Ip/Is=Ns/Np其中,Ip为一次线圈的电流,Is为二次线圈的电流。

变比k决定了输入电流与输出电流之间的比例关系。

3.变压器电压变比公式:变压器的电压变比与变压器的线圈匝数比有关。

电压变比公式可以表示为:k=Vp/Vs=Np/Ns其中,Vp为一次线圈的电压,Vs为二次线圈的电压。

变比k决定了输入电压与输出电压之间的比例关系。

4.变压器的功率计算公式:变压器的功率计算公式是根据功率守恒原理推导出来的。

对于理想变压器,输入功率等于输出功率。

功率计算公式如下:Vin * Iin = Vout * Iout其中,Vin为输入电压,Iin为输入电流,Vout为输出电压,Iout为输出电流。

5.变压器的效率计算公式:变压器的效率是指输出功率与输入功率的比值。

效率计算公式如下:Efficiency = (Pout / Pin) * 100%其中,Efficiency为效率,Pout为输出功率,Pin为输入功率。

这些是变压器的主要计算公式。

使用这些公式,我们可以根据给定的数据来计算变压器的变比、电流、电压和功率等参数。

同时,还可以通过这些公式来设计和选择合适的变压器,以满足特定的电气需求。

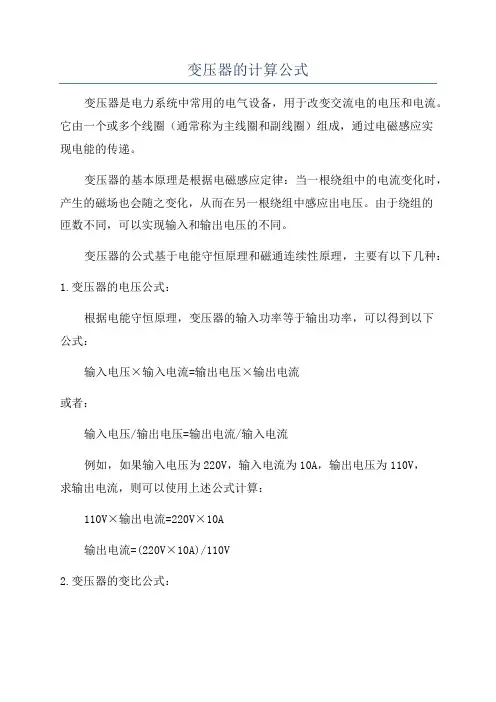

变压器的计算公式

变压器的计算公式

变压器的计算公式变压器是电力系统中常用的电气设备,用于改变交流电的电压和电流。

它由一个或多个线圈(通常称为主线圈和副线圈)组成,通过电磁感应实现电能的传递。

变压器的基本原理是根据电磁感应定律:当一根绕组中的电流变化时,产生的磁场也会随之变化,从而在另一根绕组中感应出电压。

由于绕组的匝数不同,可以实现输入和输出电压的不同。

变压器的公式基于电能守恒原理和磁通连续性原理,主要有以下几种:1.变压器的电压公式:根据电能守恒原理,变压器的输入功率等于输出功率,可以得到以下公式:输入电压×输入电流=输出电压×输出电流或者:输入电压/输出电压=输出电流/输入电流例如,如果输入电压为220V,输入电流为10A,输出电压为110V,求输出电流,则可以使用上述公式计算:110V×输出电流=220V×10A输出电流=(220V×10A)/110V2.变压器的变比公式:变压器的变比是指输入电压和输出电压的比值。

变压器的变压比公式如下:变压比=输入电压/输出电压=输入匝数/输出匝数例如,如果一个变压器的输入电压为220V,输入匝数为2000匝,输出电压为110V,求变压比,则可以使用上述公式计算:变压比=220V/110V=2000匝/输出匝数3.变压器的转换效率公式:变压器的转换效率是指输出功率与输入功率的比值,通常用η表示。

转换效率公式如下:η=(输出功率/输入功率)×100%其中,输出功率可以根据输入电流和输出电压计算,输入功率可以根据输入电流和输入电压计算。

4.变压器的磁势公式:变压器的磁势是指变压器中的磁通量。

根据磁通连续性原理,变压器的磁势公式如下:主线圈磁势×主线圈匝数=副线圈磁势×副线圈匝数其中,主线圈的磁势和副线圈的磁势可以根据输入电流和主线圈匝数、输出电流和副线圈匝数计算。

需要注意的是,以上公式是在忽略电阻、磁损耗和铁损耗的情况下得出的,实际的变压器计算中还需要考虑这些因素的影响。

变压器的主要计算公式

变压器的主要计算公式

初中生就会的变压器的主要计算公式:第一步:变压器的功率= 输出电压* 输出电流(如果有多组就每组功率相加)得到的结果要除以变压器的效率,否则输出功率不足。

100W以下除0.75,100W-300W除0.9,300W以上除0.95.事实上变压器的骨架不一定很合适计算结果,所以这只是要设计变压器的功率,比如一个变压器它的输入220V,输出是12V 8A,那么它的需要的功率是12*8/0.75=128W,后面的例子以此参数为例(市售的产品一般不会取理论上的值,因为它们考虑的更多是成本,所以它们选的功率不会大这么多)第二步:决定需要的铁芯面积;需要的铁芯面积=1.25变压器的功率.单位为平方厘米。

上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步:选择骨架,铁芯面积就是铁芯的长除以3(得到的数就是舌宽,就是中间那片的宽度),再乘以铁芯要叠的厚度,如上例它应该选择86*50或86*53的骨架,从成本考虑选86*50,它的面积是8.6/3*5=14.333,由于五金件的误差,真实的面积大约是14.0。

这个才是真实的铁芯面积第四步:计算每V电压需要的匝数,公式:100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时(中国大陆),代入以上公式,得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000(高斯)之间,质量好的取14000-12000,一般的取10000-12000,个人一般取中间12000,这个取值直接影响到匝数,取值大了变压器损耗也大,小了线又要多,就要在成本和损耗中折中选择以上例: 450000÷14.0*12000=2.678=2.7初极220V即220*2.7=594匝,次级12V即12*2.7=32.4匝。

由于次级需有损耗,所以需要增加损耗1.05—1.03(线小补多些,线大补少些)。

变压器计算公式

变压器计算公式

变压器计算公式
变压器计算公式是指根据变压器的输入电压、输出电压和变压器的额定容量,来计算其主要参数的公式。

双反星变压器是一种将三相电压进行转换的变压器,它有两个绕组,一个为主绕组,用来连接电源,另一个为副绕组,用来输出电压。

对于双反星变压器,其计算公式主要包括绕组匝数计算、绕组电流计算和变压比计算三个部分。

下面将分别介绍这三个计算公式。

1.绕组匝数计算公式:
主绕组匝数(Np)和副绕组匝数(Ns)之间的关系可以用变压比(K)来表示,变压比是指副绕组匝数和主绕组匝数之间的比值,记作K=Ns/Np。

如果已知变压比(K)和主绕组匝数(Np),可以通过以下公式来计算副绕组匝数(Ns):
Ns=K*Np
2.绕组电流计算公式:
在双反星变压器中,主绕组电流(Ip)和副绕组电流(Is)之间的关系可以用变压比(K)来表示,主副绕组电流之间的比值等于变压比,即
K=Ip/Is。

如果已知主绕组电流(Ip)和变压比(K),可以通过以下公式来计算副绕组电流(Is):
Is=Ip/K
3.变压比计算公式:
变压比(K)是双反星变压器中一个非常重要的参数,它是指副绕组匝数(Ns)和主绕组匝数(Np)之间的比值,也可以用主绕组电压(Vp)和副绕组电压(Vs)之间的比值来表示,记作K=Vs/Vp。

如果已知主绕组电压(Vp)和副绕组电压(Vs),可以通过以下公式来计算变压比(K):
K=Vs/Vp
通过以上三个计算公式,可以根据已知参数计算出双反星变压器的相关参数。

这些参数的计算对于设计和使用双反星变压器都是非常重要的,可以帮助工程师更好地进行电气设计和计算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高频变压jlm器参数计算1.电磁学计算公式推导:
1.磁通量与磁通密度相关公式:
Ф = B * S (A) ⑴
Ф ----- 磁通(韦伯)
B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高

S ----- 磁路的截面积(平方米)
B = H * μ ⑵
μ ----- 磁导率(无单位也叫无量纲)
H ----- 磁场强度(伏特每米)
H = I*N / l ⑶
I ----- 电流强度(安培)
N ----- 线圈匝数(圈T)
l ----- 磁路长路(米)
2.电感中反感应电动势与电流以及磁通之间相关关系式:
E L =⊿Ф / ⊿t * N ⑷
E L = ⊿i / ⊿t * L ⑸
⊿Ф ----- 磁通变化量(韦伯)
⊿i ----- 电流变化量(安培)
⊿t ----- 时间变化量(秒)
N ----- 线圈匝数(圈T)
L ------- 电感的电感量(亨)
由上面两个公式可以推出下面的公式:
⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得:
N = ⊿i * L/⊿Ф
再由Ф = B * S 可得下式:
N = ⊿i * L / ( B * S ) ⑹
且由⑸式直接变形可得:
⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:
L =(μ* S )/ l * N2 ⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)
3.电感中能量与电流的关系:
Q L = 1/2 * I2 * L ⑼
Q L -------- 电感中储存的能量(焦耳)
I -------- 电感中的电流(安培)
L ------- 电感的电感量(亨)
4.根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式:
N1/N2 = (E1*D)/(E2*(1-D)) ⑽
N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)
N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特) 2.根据上面公式计算变压器参数:
1.高频变压器输入输出要求:
输入直流电压: 200--- 340 V
输出直流电压: 23.5V
输出电流: 2.5A * 2
输出总功率: 117.5W
2.确定初次级匝数比:
次级整流管选用V RRM =100V正向电流(10A)的肖特基二极管两个,若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式:
N1/N2 = V IN(max) / (V RRM * k / 2) ⑾
N1 ----- 初级匝数 V IN(max) ------ 最大输入电压 k ----- 安全系数
N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压
这里安全系数取0.9
由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.6 3. 计算功率场效应管的最高反峰电压:
Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿
V in(max) ----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压
Vmax = 340+(23.5+0.89)/(1/7.6)
由此可计算功率管承受的最大电压: Vmax ≌525.36(V)
4.计算PWM占空比:
由⑽式变形可得:
D = (N1/N2)*E2/(E1+(N1 /N2*E2)
D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀
D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)
由些可计算得到占空比 D≌ 0.481
5.算变压器初级电感量:
为计算方便假定变压器初级电流为锯齿波,也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

那么计算初级电感量就可以只以PWM的一个周期来分析,这时可由⑼式可以有如下推导过程:
(P/η)/ f = 1/2 * I2 * L ⒁
P ------- 电源输出功率 (瓦特) η ---- 能量转换效率 f ---- PWM开关频率将⑺式代入⒁式:
(P/η)/ f = 1/2 * (E L * ⊿t / L)2* L ⒂
⊿t = D / f (D ----- PWM占空比)
将此算式代入⒂式变形可得:
L = E2 * D2 *η/ ( 2 * f * P ) ⒃
这里取效率为85%, PWM开关频率为60KHz.
在输入电压最小的电感量为:
L=2002* 0.4812 * 0.85 / 2 * 60000 * 117.5
计算初级电感量为: L1 ≌ 558(uH)
计算初级峰值电流:
由⑺式可得:
⊿i = E L * ⊿t / L = 200 * (0.481/60000 )/ (558*10-6)
计算初级电流的峰值为: Ipp ≌ 2.87(A)
初级平均电流为: I1 = Ipp/2/(1/D) = 0.690235(A) 6. 计算初级线圈和次级线圈的匝数:
磁芯选择为EE-42(截面积1.76mm2)磁通密度为防治饱和取值为2500高斯也即0.25特斯拉, 这样由⑹式可得初级电感的匝数为: N1= ⊿i * L / ( B * S ) = 2.87 * (0.558*10-3)/0.25*(1.76*10-4)
计算初级电感匝数: N1 ≌ 36 (匝)
同时可计算次级匝数: N2 ≌ 5 (匝)
7. 计算次级线圈的峰值电流:
根据能量守恒定律当初级电感在功率管导通时储存的能量在截止时在次级线圈上全部释放可以有下式:
由⑻⑼式可以得到:
I pp2=N1/N2* I pp ⒄
I pp2 = 7.6*2.87
由此可计算次级峰值电流为:I pp2 = 21.812(A)
次级平均值电流为I2=I pp2/2/(1/(1-D))= 5.7(A)
6.计算激励绕组(也叫辅助绕组)的匝数:
因为次级输出电压为23.5V,激励绕组电压取12V,所以为次级电压的一半
由此可计算激励绕组匝数为:d N3 ≌ N2 / 2 ≌ 3 (匝) 激励绕组的电流取: I3 = 0.1(A)。
