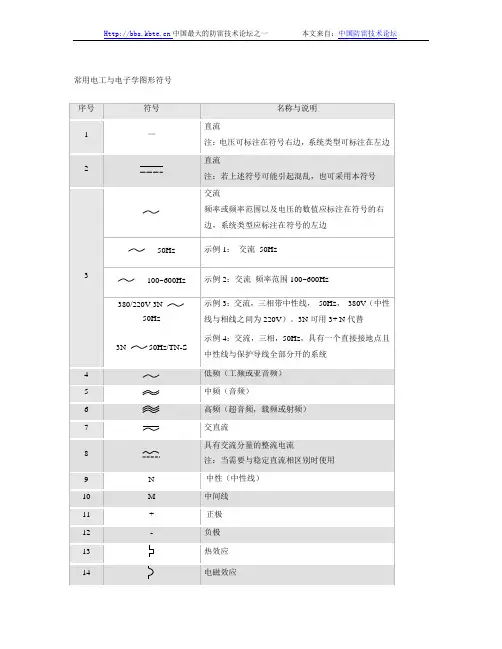

常用的电工与电子学图形符号

序号符号名称与说明

1 —直流注：电压可标注在符号右边，系统类型可标注在左边

2 直流注：若上述符号可能引起混乱，也可采用本符号

3

交流频率或频率范围以及电压的数值应标注在符号的右边，

系统类型应标注在符号的左边

50Hz 示例1：交流50Hz

100~600Hz 示例2：交流频率范围100~600Hz

380/220V 3N

50Hz

示例3：交流，三相带中性线，50Hz，380V（中性线与相线之间为220V）。

3N可用3+ N代替

3N 50Hz/TN-S

示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开

的系统

4 低频（工频或亚音频）

5 中频（音频）

6 高频（超音频，载频或射频）

7 交直流

8 具有交流分量的整流电流注：当需要与稳定直流相区别时使用

9 N 中性（中性线）

10 M 中间线

11 + 正极

12 - 负极

13 热效应

14 电磁效应

过电流保护的电磁操作

15 电磁执行器操作

16 热执行器操作（如热继电器、热过电流保护）

17 M 电动机操作

18 正脉冲

19 负脉冲

20 交流脉冲

21 正阶跃函数

22 负阶跃函数

23 锯齿波

24 接地一般符号

25 无噪声接地（抗干扰接地）

26 保护接地

27 接机壳或接底板

28 等电位

29 理想电流源

30 理想电压源

31 理想回转器

32 故障（用以表示假定故障位置）

33 闪绕、击穿

34 永久磁铁

35 动触点

注：如滑动触点

36 测试点指示

示例点，导线上的测试

37 交换器一般符号/转换器一般符号

注：①若变换方向不明显，可用箭头表示在符号轮廓上

38 电机一般符号，符号内的星号必须用下述字母代替C同步交流机G 发电机

G8同步发电机M电动机

MG拟作为发电机或电动机使用的电机

MS同步电动机注：可以加上符号—或∽

SM伺服电机TG测速发电机

TM力矩电动机IS感应同步器

39 M 3~ 三相笼式异步电动机

40 M 3~ 三相线绕转子异步电动机

41 C 3~ 并励三相同步变速机

42

TM

M 直流力矩电动机步进电机一般符号

43

G 电机示例：

短分路复励直流发电机示出接线端子和电刷

44

M

串励直流电动机

45 M 并励直流电动机

46 M 1~ 单相笼式有分相扇子的异步电动机

47

M

1~

单相交流串励电动机

48 M

1~

~

单向同步电动机

49 MS

1~

单向磁滞同步电动机

自整角机一般符号

符号内的星号必须用下列字母代替：

CX 控制式自整角发送机CT控制式自整角变压器

TX 力矩式自整角发送机TR 力矩式自整角接收机

50 手动开关一般符号

51 按钮开关（不闭锁）

52 拉拔开关（不闭锁）

53 旋钮开关、旋转开关（闭锁）

54 位置开关动合触点限制开关动合触点

55 位置开关动断触点限制开关动断触点

56 热敏自动开关动断触点

57 热继电器动断触点

58 接触器触点（在非动作位置断开）

59 接触器触点（在非动作位置闭合）

60 操作器件一般符号

注：具有几个绕组的操作器件，可由适当数值的斜线或重复本符号来表示

61 缓慢释放（缓放）继电器的线圈

62 缓慢吸合（缓吸）继电器的线圈

63 缓吸和缓放继电器的线圈

64 快速继电器（快吸和快放）的线圈

65 对交流不敏感继电器的线圈

66 ~ 交流继电器的线圈

67 热继电器的驱动器件

68 熔断器一般符号

69 熔断器式开关

70 熔断器式隔离开关

71 熔断器式负荷开关

72 火花间隙

73 双火花间隙

74 动合（常开）触点注：本符号也可以用作开关一般符号

75 动断（常闭）触点

76 先断后合的转换触点

77 中间断开的双向触点

78 先合后断的转换触点（桥接）

79 当操作器件被吸合时延时闭合的动合触点

80 有弹性返回的动合触点

81 无弹性返回的动合触点

82 有弹性返回的动断触点

83 左边弹性返回，右边无弹性返回的中间断开的双向触点

84 指示仪表的一般符号星号须用有关符号替代，如A代表电流表等

85 记录仪表一般符号星号须用有关符号替代，如W代表功率表等

86 V 指示仪表示例：电压表

87 A 电流表

88 A sinϕ无功电流表

89 var 无功功率表

90 cosϕ功率因数表

91 ϕ相位表

92 Hz 频率表

93 ↑检流计

94 示波器

95 n 转速表

96 W 记录仪表示例：记录式功率表

97 W var 组合式记录功率表和无功功率表

98 记录式示波器

99 Wh 电度表（瓦特小时计）

100 Wh 无功电度表

101 灯一般符号信号灯一般符号

注：①如果要求指示颜色则在靠近符号处标出下列字母：RD 红、YE 黄、GN 绿、BU蓝、WH白

②如要指出灯的类型，则在靠近符号处标出下列字母：Ne氖、Xe氦、Na钠、Hg汞、I碘、IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管

102 闪光型信号灯103 电警笛报警器104

优选型

其它型

峰鸣器

105 电动器箱

106 电喇叭

107 优选型电铃
