矿井安全监测监控系统图图例
煤矿综合安全监督迭系统简图
USR
开关量
风门开/ 1）、风门开/闭传感器 ）、风门开 闭传感器： 是一种磁性驱动的接近开关，由干簧开关组件与磁性 体组件两部分组成。干簧开关组件贴近磁体后，干簧 开关组件内的触头闭合，远离后干簧开关组件触头在 自身的张力下自动打开。使用中应将磁体安装在风门 的门扇上，干簧开关组件安装在风门的门框上。
高低成正比关系。即输入电压越高则输出的低脉冲信 号个数越多。将与瓦斯浓度成正比关系的电信号，再 次转换成与瓦斯浓度成正比关系的低频脉冲信号，其 个数与瓦斯浓度成正比关系。 使用注意事项： 二、使用注意事项： 1）本仪器应固定专人使用维护，严格按使用说明书 进行操作。非专 职人员禁止使用、拆开仪器和旋动电 位器。 2）在使用中避免猛烈摔打、碰撞。 3）仪器应建立必要的登记和记录制度，对每台仪器 的使用、故障等情况逐一记录备案。
传感器
电缆芯线
电缆
传感器
3)风筒风量传感器: 3)风筒风量传感器: 风筒风量传感器 风筒风量传感器主要用于监测风筒中的风量。 当局部通风机停止运转或风筒漏风造成风筒出口风 量不足时传感器接点打开，通过甲烷风电闭锁装置， 自动切断局扇供风的工作面一切非本质安全电源。 。
风筒 弹簧
输出接点
3)风筒风量传感器: 3)风筒风量传感器: 风筒风量传感器 风筒风量传感器主要用于监测风筒中的风量。 当局部通风机停止运转或风筒漏风造成风筒出口风 量不足时传感器接点打开，通过甲烷风电闭锁装置， 自动切断局扇供风的工作面一切非本质安全电源。 。
CH4+2O2=CO2+2H2O+H↑
↑→电桥平衡破坏 CH4→R1表面温度↑→R1阻值↑→电桥平衡破坏 →R1*R2≠R3*R4 →△USC电信号↑→CH4 ↑→CH 因涂在铂金丝的催化剂颜色为黑色，故将其 称为黑元件。R2是作为桥路补偿元件，其表面 未涂催化剂，故呈白色称之为白元件。
矿井安全监测监控系统图图例

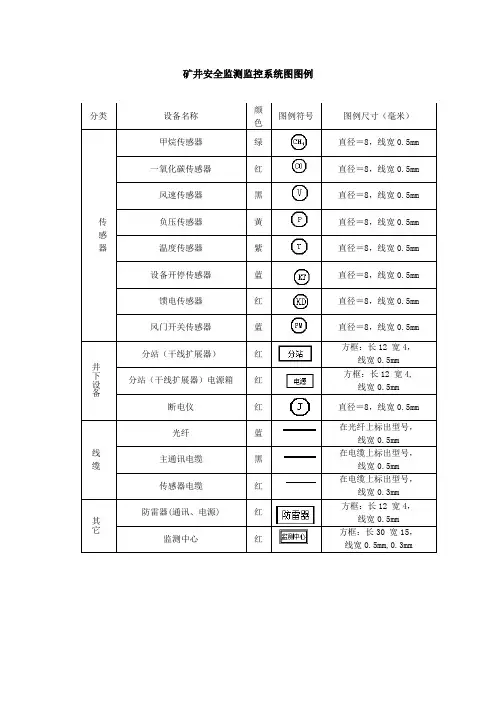

矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传感器甲烷传感器绿直径＝8，线宽0.5mm 一氧化碳传感器红直径＝8，线宽0.5mm 风速传感器黑直径＝8，线宽0.5mm 负压传感器黄直径＝8，线宽0.5mm 温度传感器紫直径＝8，线宽0.5mm 设备开停传感器蓝直径＝8，线宽0.5mm 馈电传感器红直径＝8，线宽0.5mm 风门开关传感器蓝直径＝8，线宽0.5mm井下设备分站（干线扩展器）红方框：长12 宽4，线宽0.5mm分站（干线扩展器）电源箱红方框：长12 宽4,线宽0.5mm 断电仪红直径＝8，线宽0.5mm线缆光纤蓝在光纤上标出型号，线宽0.5mm主通讯电缆黑在电缆上标出型号，线宽0.5mm传感器电缆红在电缆上标出型号，线宽0.3mm其它防雷器(通讯、电源)红方框：长12 宽4，线宽0.5mm 监测中心红方框：长30 宽15，线宽0.5mm,0.3mmHS乏风风流新鲜风流水灾避灾路线火灾（瓦斯、煤尘）避灾路线物料运输矸石运输通信线路防爆电话防爆电话防爆电铃CHC0V P TKT KD FMJ 甲烷传感器一氧化碳传感器风速传感器负压传感器温度传感器设备开停传感器馈电传感器风门开关传感器断电仪F静压水池干管支管三通阀门截门转载洒水净化水幕过滤装置隔爆装置除尘风扇矿井防尘系统图图例序号设备名称 图例符号 颜色 图例尺寸（毫米）1 静压水池 蓝色 底15mm 高8mm ××标注水池容量2 干 管 棕色 标注实长 管径100mm 以上（包括100mm ）3 支 管 蓝色 标注实长 管径100mm 以下4 三通阀门 黑色 3mm 可简化标注 ××标注实际个数5 截 门 黑色 5mm6 净化水幕 黑色 长8mm 宽4mm7 转载洒水 黑色 长4mm 宽3mm8 过虑装置 黑色 长10mm 宽3mm9 隔爆装置 黄色 长8mm 宽4mm 10除尘风机篮色直径8mm。
矿井安全监测监控系统图图例
传感器电缆
红
在电缆上标出型号，
线宽0.3mmΒιβλιοθήκη 其它防雷器(通讯、电源)
红
方框：长12 宽4，
线宽0.5mm
监测中心
红
方框：长30 宽15，
线宽0.5mm,0.3mm
馈电传感器
红
直径＝8，线宽0.5mm
风门开关传感器
蓝
直径＝8，线宽0.5mm
井下设备
分站（干线扩展器）
红
方框：长12 宽4，
线宽0.5mm
分站（干线扩展器）电源箱
红
方框：长12 宽4,
线宽0.5mm
断电仪
红
直径＝8，线宽0.5mm
线 缆
光纤
蓝
在光纤上标出型号，
线宽0.5mm
主通讯电缆
黑
在电缆上标出型号，
矿井安全监测监控系统图图例
分类
设备名称
颜色
图例符号
图例尺寸（毫米）
传 感 器
甲烷传感器
绿
直径＝8，线宽0.5mm
一氧化碳传感器
红
直径＝8，线宽0.5mm
风速传感器
黑
直径＝8，线宽0.5mm
负压传感器
黄
直径＝8，线宽0.5mm
温度传感器
紫
直径＝8，线宽0.5mm
设备开停传感器
蓝
直径＝8，线宽0.5mm
矿井安全监控系统ppt课件
给主站（或传输接口），同时接收来自主站 （或传输接口）多路复用信号。分站具有线 性校正、超限判别、逻辑运算等简单数据处 理能力、对传感器输入的信号和主站传输来 的信号进行处理，控制执行机构工作。传感 器及执行机构距分站的最大传输距离一般不 大于2KM。故一般采用星形网络结构（1个传 感器或1个执行机构使用1根电缆与分站相连） 单向模拟传输。 •电源箱将井下交流电网电源转换为系统所需 的本质安全型直流电源，并维持电网停电后 正常供电不小于2h的蓄电池。
技术特征： ⑴传感器及执行机构采用星形网络结构与分 站相连，单向模拟传输； ⑵分站至主站间采用树形、环形或树形与星 形混合网络结构； ⑶采用微机（含单片机）、大规模集成电路、 固态继电器及大功率电力电子器件、投影 仪、大屏幕、模拟盘、多屏幕、电视墙等， 具有彩显、磁盘记录、打印报表、联网等 功能。
瓦斯遥测系统一般组成如下图：
遥测仪 记录仪
甲烷传感器
断电仪
交流电
被控开关
被控开关
断电仪 交流电
甲烷传感器
• 工作原理：传感器将被测甲烷浓度转换为 电信号送断电仪（最大传输1KM ），并具 有浓度显示和浓度超过报警浓度后声光报 警功能（也有将声光报警箱与传感器分离 的）。用3芯或4芯矿用信号电缆，模拟基 带信号传输。断电仪对甲烷传感器送来的 甲烷浓度信号进行调制，将调制后的信号 经2芯矿用信号电缆传至地面遥测仪（可达 10KM），为减少电缆，此段可采用频分多 路复用（5~10路）。断电仪同时对甲烷浓 度判别，若超断电浓度，则通过继电器切 断被控区域动力电源，并闭锁。
⑤供电监控系统 监测电网电压、电流、功率、功率因数、馈 电开关状态、电网绝缘状态等，并实现漏电 保护、馈电开关闭锁控制、地面远程控制等。 ⑥排水监控系统 监测水仓水位、水泵开停、水泵工作电压、 电流、功率、阀门状态、流量、压力等，并 实现阀门开关、水泵开停控制、地面远程控 制等。
矿井通风系统图图例-范本模板
附件二：矿井通风系统图图例序号名称图例颜色说明1:5000 1：20001 进风风流红色1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
2 回风风流蓝色1：2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
3 测风站棕色4 永久风门棕色门扇迎向风流。
5 临时风门棕色门扇迎向风流。
6 正反风门棕色7 防火密闭红色8 永久密闭棕色9 临时密闭棕色10 风桥棕色11 局部通风机红色1:5000平面图及立体示意图直径3mm，1：2000平面图直径4mm。
12 风筒在风机处和工作面各标注三节，其余不标。
13 调节风窗棕色14 轴流式主扇棕色15 离心式主扇棕色16 防爆门棕色棕色17 抽排风机棕色18 抽放泵棕色19 抽放管路红色矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸(毫米）传感器甲烷传感器绿直径＝8，线宽0。
5mm 一氧化碳传感器红直径＝8，线宽0.5mm 风速传感器黑直径＝8，线宽0.5mm 负压传感器黄直径＝8,线宽0.5mm 温度传感器紫直径＝8，线宽0。
5mm 设备开停传感器蓝直径＝8，线宽0.5mm 馈电传感器红直径＝8，线宽0.5mm 风门开关传感器蓝直径＝8,线宽0.5mm井下设备分站(干线扩展器) 红方框：长12 宽4，线宽0。
5mm分站（干线扩展器）电源箱红方框：长12 宽4，线宽0.5mm 断电仪红直径＝8，线宽0.5mm线缆光纤蓝在光纤上标出型号，线宽0。
5mm主通讯电缆黑在电缆上标出型号,线宽0.5mm传感器电缆红在电缆上标出型号，线宽0。
3mm其它防雷器(通讯、电源）红方框：长12 宽4，线宽0。
5mm 监测中心红方框：长30 宽15，线宽0。
5mm,0。
3mm矿井防灭火系统图图例序号名称图例颜色说明1 灌浆清水池蓝色底10mm，高压6 mm，XX标注水池容量2 泥浆池黄色底10 mm，高压6 mm，XX标注水池容量3 清水泵蓝色底10mm,高8mm4 泥浆泵黄色底10mm，高8mm5 土场黄色底10mm，底宽10mm6 水枪蓝色长10mm7 清水管绿色标注管径，实长8 泥浆管黄色标注管径,实长9 截门紫色长10mm,直径3mm10 钻孔红色直径5mm11 均压气室蓝色长10mm12 均压管路棕色标注管径，实长13 均压风机红色直径8mm，标注型号功率14 消火栓红色长10mm15 消防材料库红色长15mm，宽10mm16 火区红色线粗2mm,XX标注火区名称.并注明发火时间17 注销火区绿色线粗2mm,XX标注火区名称。
煤矿图例(全套)
煤矿机电制图图例附件1：图纸幅面代号及尺寸ﾧ附件2：加长图纸幅面尺寸幅面代号尺寸（长×宽）mmA01189×841A1841×594A2594×420A3420×297A4297×210附件3：标题栏附件4：设 计年 月 日制 图审 校图号机电副总比例机电矿长日期总工程师单位图纸名称单位名称完美WORD格式序号设备名称图例符号备 注1地面变电所（井下变电所）2采区变电所3井下配电点4油侵式变压器5矿用防爆变压器6井下移动变电站7采区高压配电点8采区配电点9井下整流站10矿用高压配电箱11矿用高压配电箱组12矿用低压配电箱13正常合闸高压配电箱14正常不合闸高压配电箱15防爆电阻箱16防爆电度表箱17防爆无功功率补偿器一般符号一般符号一般符号地面、井下变配电设备设施图形符号附件5：附件6：序号设备名称图例符号备 注1隔爆型自动馈电开关2隔爆型手动开关3隔爆型插销式开关4隔爆型负荷式开关一般符号5煤仓料位控制开关6隔爆型电磁起动器7隔爆兼本质安全型电磁起动器8隔爆型手动起动器9煤电钻综合保护装置开关、起动器和保护装置图形符号一般符号开关、起动器和保护装置图形符号序号设备名称图例符号备 注1防爆发电机一般符号2防爆电动机3电动机综合保护装置4矿用防爆变压器一般符号注：1和2的图形符号，当需要分交直流时，在字线下方加限定符号～或－。
附件7：井下轨道、运输调度及其它图形符号序号设备名称图例符号备 注1煤车方向2矸石车方向3空车方向4机车运行方向5材料设备车方向6单开道岔7对称道岔8渡线道岔9复式交叉道岔10××道岔及手动扳道器11××道岔及电动扳道器12××道岔及弹簧扳道器13阻车器14转车盘15已铺设钢轨采用粗实线绘制16跑车防护装置附件8：完美WORD格式井下运输机械设备图形符号序号设备名称图例符号备 注1刮板输送机2可弯曲刮板输送机3带式输送机4可伸缩带式输送机5破碎机6带式转载机7刮板转载机8矿用绞车9回柱绞车10调度绞车11液压安全绞车12矿用架空乘人装置13蓄电池式电机车14架线式机车15矿车16矿用平巷人车附件9：矿井通风、排水机械设备图形符号序号设备名称图例符号备 注1主要通风机2局部通风机圆内填写功率特征3湿式除尘风机圆内填写功率特征4潜水泵5注水泵6泥浆泵7煤水泵8水泵9乳化液泵站10喷雾泵站11空气压缩机附件10：管道及管路设施图形符号序号设备名称图例符号备 注1闸阀2逆止阀3蓄水池4管道采用粗实线绘制5放水器6流量计7防爆阻火器8瓦斯抽放泵附件11：矿井通讯系统图图例序号设备名称图例符号图例尺寸（mm）1总机方框：长12 宽4，线宽0.52井下主机框内标注型号3调制调解器方框：长12 宽4，线宽0.54矿用电话机5分线盒方框：长12 宽4，线宽0.56分线箱方框：长12 宽4，线宽0.57光纤在光纤上标注型号，线宽0.5 8主通讯电缆在电缆上标注型号，线宽0.5 9单机电缆在电缆上标注型号，线宽0.3 10防雷器（通讯、电源）方框：长12 宽4，线宽0.5附件12：分类设备名称图例尺寸（mm）传感器的种类标注在弧形框内。
煤矿安全监测监控系统中各类传感器和调校
测定原理：同CO测定 580系列的传感器是由电化学极普电池及有关电路组成，被测气体通过隔爆片以及探头表面的塑料薄膜以扩散方式进入极普电池采样区，极普电池使硫化氢氧化为硫酸，这种氧化过程与采样区内硫化氢的分压成正比，通过采样电路、放大电路及接口电路输出与环境气体中硫化氢浓度成比例的电信号。
压力传感器
差动变压器负压传感器 差动变压器原理。其探头是由差压膜盒和差动变压器组成的差压变换器，并将差压膜盒和差动变压器封装在一个容器内，容器上留有两个压力输入孔以传递压力.
压力传感器
固态压阻型传感器 : 压阻效应――半导体材料（硅晶体）在压力作用下，晶格发生变化，导致其电阻率发生变化。
风门开停传感器性能: 防爆型式：矿用本质安全型。防爆标志：ExibI（150℃） 使用环境温度：-5℃~+40℃； 输入电源：DC10~24V； 动作距离：不小于30 mm，不大于70 mm ； 防护等级：IP54； 信号输出型式：Ⅰ型：一组转换接点，Ⅱ型：恒流-5mA/+5mA，Ⅲ型：恒流0/5mA。 输出信号传输距离：≤2Km； 外型尺寸mm：开关组件：138×52×31； 触发磁钢：138×52×31； 触发磁钢材质：氧化物磁钢； 触发磁钢特点：抗老化、抗杂散磁场、全密封；
2.3 风门开停状态监测
KGE12系列矿用风门开关传感器是磁性驱动的位置开关传感器，系矿用本质安全型产品如图。
一、工作原理: KGE12系列风门传感器是一种磁性驱动的接近开关，它将触发磁铁装在风门上，而把开关组件安装在对应的门框上。 当风门关闭时，触发磁钢紧靠开关组件，由磁力产生的磁场使开关组件维持闭合（或断开）状态，这时由舌簧开关输出一闭合（或断开）信号给监测系统分站或向地面传输信号的载波设备，经数据线在地面中心站或模拟盘显示风门“关”状态。 当风门打开时，触发磁钢离开了舌簧开关，开关组件即输出一断开（或闭合）信号给监测系统让或向地面传输信号的载波设备，经数据线在地面中心站模拟盘显示风门“开”状态。
煤矿安全视频监视系统结构图
煤矿安全视频监视系统，又名大屏幕显示系统，是现代工业重要的组成部分，该系统将与现有的视频会议、内部通讯、信息数据采集、网络预警、海况信息监控、计算机局域网以及中心指挥信息系统等设备实现互联互通。
利用计算机技术、通信技术、视频监控技术，完成综合、高速的信息处理，可实现高清晰度、高亮度、多画面、多功能的显示能力，并且有编辑、存储画面等功能，使各种信号均可以在大屏幕墙上显示，使得所有的情况一目了然，从而达到实时监控和集中控制的目的，对指挥工作具有十分重要的意义；特别是，通过GIS系统，可将各种信息分析处理后在电子地图上进行直观的显示，便于有关人员对各种情况进行全面的了解。
可根据需要任意显示各种动、静态的视频和数字图文信息。
我公司作为专业的系统集成商，有着丰富的工程经验；在充分了解了用户对系统应用需求后，结合长期的工程实践经验，根据该系统的建设目标、使用要求、物理环境情况及技术要求，我公司将提供功能先进，性能可靠的系统。
系统包括图像处理能力较强和显示效果很好的专业投影单元，以及与之配套的多屏拼接控制器。
整个显示系统支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能。
图像拼接控制器可与现有的局域网方式连接并将接入系统的人机交互图文信息画面显示上大屏幕，系统还完全支持TCP/IP网络上UNIX和WINDOWS的各种应用软件图文信息实时显示，可同时支持多个网络的连接，对网络传送的图形、工作站输出的图形及其它视频图形等具有相同的拼接能力，拼接图形比例正确。
画面无任何延时，抖动。
用户可在大屏幕任意位置。
打开多个活动窗口，支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能且图像窗口数量不受限制，同时具有足够的速度。
其系统功能完全满足用户的技术要求。
通过投影单元的独特的处理方式，大屏幕显示系统支持多路RGB画面（如接入系统的图像以及GIS、GPS等实时的画面）和视频画面的实时显示。
可实现对视频信号、计算机网络信息的综合显示，形成一个信息准确、查询便捷、管理高效、美观实用的信息显示管理控制系统。
矿井安全监控
(二)
用矿用电缆与分 断电器 站相连，根据分站 输出的控制信号，控 制被控开关馈电或停电。 将井下交流电网电 电源箱 源转换成系统所需 的本质安全型防爆直流 电源，并具有维持电网停电后 正常供电不小于2h的蓄电池。
(三)
中心站
接收分站发送的信号，并送主机处理； 接收主机信号并送相应分站。中心站主要 完成地面非本质安全型电气设备与井下本质 安全型防爆电气设备的隔离。中心站还具有控制分 站的发送与接收，多路复用信号的调制与解调， 系统自检等功能。
采掘工作面、回风巷道，
胶带输送机巷；
监测矿井中煤层自然发火及胶带 机胶带等着火药味时产生的一氧 化碳浓度的装置。 外观样式与CH4传感器相 似，区别在于，CO传感器是采 用进口一氧化碳敏感元件，采用 贴片工艺制作。
标准的悬挂方法：
仪器在巷道内应垂直悬挂在巷道 的上方，不影响行人和行车，至顶板 的距离不得大于300mm，距巷壁不得 小于200mm，安装地点顶板完好，无 淋水
日常进行使用过程中， 要定期对开关组件与风门、 门框的紧固程度进行检查， 同时对比监控系统显示的 风门状态。
（五)设备开停传感器
设备开停传感器主要用于监测井 下机电设备的开停状态，并把检测的 设备开停信号转换成各种标准信号传 输给煤矿监控系统，实现由地面对全 矿电气设备开停状态进行集中连续自 动监测。 工作原理：利用测定磁场的方式， 间接地测定设备的工作状态，因为通电 导体的周围必定产生磁场，只要测定有 无磁场存在，即可检测出电缆内有无电 流通过，就可鉴别设备的开、停状态。
（４）重新预热仪器后，重新测试，观察传感器显示 误差是否超过规定。 （５）在通气的过程中，要观察报警值和断电值是否 符合要求，注意声光报警和实际断电情况。 （６）当显示值小于１％时，测试复电功能，测试结 束后关闭阀门。 （７）填写相关记录表格。
矿井安全监测监控系统图图例
矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传感器甲烷传感器绿直径＝8，线宽0.5mm 一氧化碳传感器红直径＝8，线宽0.5mm 风速传感器黑直径＝8，线宽0.5mm 负压传感器黄直径＝8，线宽0.5mm 温度传感器紫直径＝8，线宽0.5mm 设备开停传感器蓝直径＝8，线宽0.5mm 馈电传感器红直径＝8，线宽0.5mm 风门开关传感器蓝直径＝8，线宽0.5mm井下设备分站（干线扩展器）红方框：长12 宽4，线宽0.5mm分站（干线扩展器）电源箱红方框：长12 宽4,线宽0.5mm 断电仪红直径＝8，线宽0.5mm线缆光纤蓝在光纤上标出型号，线宽0.5mm主通讯电缆黑在电缆上标出型号，线宽0.5mm传感器电缆红在电缆上标出型号，线宽0.3mm其它防雷器(通讯、电源) 红方框：长12 宽4，线宽0.5mm 监测中心红方框：长30 宽15，线宽0.5mm,0.3mmCHC0VPTKTKDFMJ F矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸（毫米）1 静压水池蓝色底15mm 高8mm ××标注水池容量2 干管棕色标注实长管径100mm以上（包括100mm）3 支管蓝色标注实长管径100mm以下4 三通阀门黑色 3mm 可简化标注××标注实际个数5 截门黑色 5mm6 净化水幕黑色长8mm 宽4mm7 转载洒水黑色长4mm 宽3mm8 过虑装置黑色长10mm 宽3mm9 隔爆装置黄色长8mm 宽4mm10 除尘风机篮色直径8mm。
安全监测监控系统常用图例
编号名称符号说明
同一工作面安设有多个1 瓦斯传感器
时，可加上编号
同一工作面安设有多个2 风速传感器
时，可加上编号
3 风门传感器
4 风压传感器
同一工作面安设有多个5 断电仪（或远动）
时，可加上编号
6 温度传感器
7 流量传感器
8 一氧化碳传感器
9 风电闭锁装置
同一工作面安设有多个10 设备开停传感器
时，可加上编号
同一工作面安设有多个11 馈电传感器
时，可加上编号
12 负压传感器
13 电压传感器
编号名称符号说明
14 电流传感器
15 水位传感器
16 煤位传感器
17 监测分站
18 干线扩展器
19 监测接线盒
20 监测主干电缆_____
21 传感器电缆__ __
22 区域监控器以及干线
驱动延长器、电源
其它类型传感器可由安设有该传感器的矿井自行设计。
