I2C总线结构及工作原理小结
I2C串行总线的组成及工作原理
I2C串行总线的组成及工作原理I2C是一种常用的串行通信协议，用于在电子设备之间进行数据传输。
它的全称是Inter-Integrated Circuit，即片间串行总线。
1. 主设备（Master Device）：负责发起通信请求并控制整个传输过程的设备。
主设备通常是微控制器、处理器或其他智能设备。
2. 从设备（Slave Device）：被主设备控制的设备。
从设备可以是各种外围设备，如传感器、存储器、显示器等。
3. SDA（Serial Data Line）：用于数据传输的双向串行数据线。
主设备和从设备都可以发送和接收数据。
4. SCL（Serial Clock Line）：用于同步数据传输的时钟线。
主设备产生时钟信号来同步数据传输。
5. VCC（Supply Voltage）：提供电源电压给I2C总线上的设备。
6. GND（Ground）：提供共地连接。
I2C总线的工作原理如下：1.初始化：主设备发起一次总线初始化，在I2C总线上产生一个启动信号。
启动信号表示I2C总线上有新的数据传输将开始。
2.寻址：主设备发送一个7位的设备地址到总线上指定要与之通信的从设备。
I2C总线上可以存在多个从设备，每个设备都有唯一的地址。
3.数据传输：主设备发送数据或者命令到从设备，或者从设备向主设备发送数据回复。
数据通过SDA线传输，时钟通过SCL线提供。
4.确认（ACK）：数据传输完成后，每个接收设备都会回复一个确认信号，表示它已经成功接收数据。
主设备和从设备都可以发送确认信号。
5.停止：主设备发送一个停止信号来结束一次数据传输过程。
停止信号表示I2C总线上没有更多的数据传输。
I2C总线的工作原理是基于主从结构的，主设备控制数据传输的流程。
主设备通过发送启动信号来开始一个数据传输过程，并通过发送设备地址和数据来与特定的从设备进行通信。
通过SCL线的时钟同步，主设备和从设备可以准确地进行数据传输，避免了数据丢失和冲突。
I2C总线工作原理
I2C总线工作原理I2C是一种串行通信总线，常用于连接主控制器和外设设备之间。
I2C总线通过低速的串行数据传输，可同时连接多个设备，使用双线（SDA和SCL）来进行通信。
本文将详细介绍I2C总线的工作原理。
1.物理层：I2C总线包含两条线路：数据线（SDA）和时钟线（SCL）。
SDA线用于数据传输，而SCL线用于同步数据传输的时钟信号。
这两条线都由一个上拉电阻连接到正电源，以保持高电平状态。
当总线上的设备需要发送数据时，它将拉低SDA线上的电平。
在同一时间，SCL线上的电平将控制数据的传输速率。
2.起始信号和停止信号：I2C总线使用起始信号和停止信号来定义数据传输的开始和结束。
起始信号是由主控制器发送的，通常在主控制器要发送数据之前。
停止信号也是由主控制器发送的，在数据传输完成后。
起始信号由将SCL线保持高电平，SDA线从高电平跳变到低电平。
停止信号是在SCL线保持高电平，SDA线从低电平跳变到高电平。
3.地址和数据传输：在I2C总线上，每个设备都有一个唯一的7位地址，用于寻址特定的设备。
主控制器在发送数据之前，必须先向设备发送一个地址字节。
地址字节由起始信号之后的8个位组成（其中最高位为0用于读操作，1用于写操作）。
设备在成功接收到其地址之后，将向主控制器发送一个应答位。
4.字节传输：一旦设备的地址被成功接收，主控制器可以开始发送数据字节。
数据字节的传输遵循以下步骤：-主控制器发送一个数据字节-设备接收到数据字节并发送一个应答位-主控制器发送下一个数据字节-设备接收到数据字节并发送一个应答位-重复以上步骤，直到所有数据字节都被传输完成5.应答信号：每当主控制器发送一个应答请求时，设备都应该发送一个应答位来确认数据的接收情况。
应答位是一个低电平脉冲，由设备在接收到数据字节后发送。
如果设备成功接收到数据字节，则发送一个低电平的应答位。
若设备遇到错误或无法接收数据，则发送一个高电平的非应答位。
6.时钟同步：I2C总线的数据传输是由SCL线上的时钟信号进行同步的。

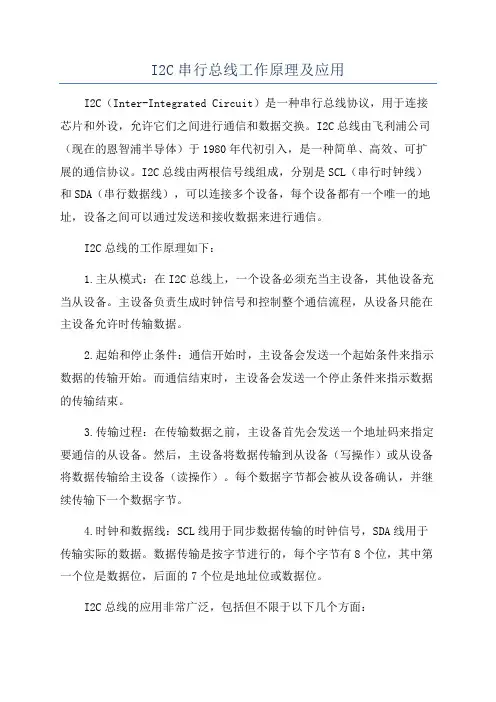

I2C串行总线工作原理及应用
I2C串行总线工作原理及应用I2C（Inter-Integrated Circuit）是一种串行总线协议，用于连接芯片和外设，允许它们之间进行通信和数据交换。
I2C总线由飞利浦公司（现在的恩智浦半导体）于1980年代初引入，是一种简单、高效、可扩展的通信协议。
I2C总线由两根信号线组成，分别是SCL（串行时钟线）和SDA（串行数据线），可以连接多个设备，每个设备都有一个唯一的地址，设备之间可以通过发送和接收数据来进行通信。
I2C总线的工作原理如下：1.主从模式：在I2C总线上，一个设备必须充当主设备，其他设备充当从设备。
主设备负责生成时钟信号和控制整个通信流程，从设备只能在主设备允许时传输数据。
2.起始和停止条件：通信开始时，主设备会发送一个起始条件来指示数据的传输开始。
而通信结束时，主设备会发送一个停止条件来指示数据的传输结束。
3.传输过程：在传输数据之前，主设备首先会发送一个地址码来指定要通信的从设备。
然后，主设备将数据传输到从设备（写操作）或从设备将数据传输给主设备（读操作）。
每个数据字节都会被从设备确认，并继续传输下一个数据字节。
4.时钟和数据线：SCL线用于同步数据传输的时钟信号，SDA线用于传输实际的数据。
数据传输是按字节进行的，每个字节有8个位，其中第一个位是数据位，后面的7个位是地址位或数据位。
I2C总线的应用非常广泛，包括但不限于以下几个方面：1.传感器：I2C总线可以用于将传感器连接到主控芯片。
例如，温度传感器、湿度传感器、光照传感器等可以通过I2C总线传输采集到的数据给主控芯片进行处理和分析。
2. 存储器：I2C总线可以连接EEPROM（Electrically Erasable Programmable Read-Only Memory）和其他类型的存储器芯片，用于存储数据和程序。
主控芯片可以通过I2C总线读取和写入存储器中的数据。
3.显示器：一些液晶显示器和OLED显示器可以通过I2C总线与主控芯片进行通信。
I2C工作原理范文
I2C工作原理范文I2C（Inter-Integrated Circuit）是一种串行通信协议，用于在集成电路之间进行通信。
它由Philips公司（现在是恩智浦半导体公司）于1982年推出，并已广泛应用于各种电子设备和嵌入式系统中。
I2C的工作原理如下：1.总线拓扑结构：I2C使用两根线进行通信，一根是串行数据线（SDA），另一根是串行时钟线（SCL）。
所有I2C设备都连接到同一条总线上，并且每个设备都有一个唯一的7位地址。
2. 主从模式：I2C通信分为主设备（Master）和从设备（Slave）。
主设备是发起通信的一方，负责控制总线上的通信。
从设备则是被动接收和响应来自主设备的命令或数据。
3. 起始信号和停止信号：I2C通信始于主设备发送一个起始信号（Start）和一个从设备地址。
起始信号告诉所有从设备，接下来的通信将是针对一些特定从设备的。
停止信号（Stop）则标志着一次通信的结束。
4.寄存器读写：主设备通过发送一个从设备地址和一个读/写位来指定是读取还是写入数据。
在写入模式下，主设备发送数据字节到从设备；在读取模式下，主设备请求从设备发送数据字节。
5.硬件应答：在每个字节的传输结束后，接收方（主设备或从设备）都会返回一个应答位。
如果接收方成功接收到了字节，则返回一个低电平的应答位；否则，返回一个高电平的非应答位。
6.时钟同步：I2C通信的时钟由主设备控制。
主设备在SCL线上产生时钟信号，而从设备则根据这个信号来同步自己的时钟。
总的来说，I2C通信是通过主设备发起的，它控制总线上的通信流程和时钟信号。
从设备根据主设备发送的命令或数据来执行相应的操作，并通过应答位来确认是否成功接收到数据。
这种通信协议适用于多个设备之间进行简单的数据交换和控制操作。
I2C的优点是可以同时连接多个设备，并且只需要两根线就能实现通信。
这大大减少了总线的复杂性和成本。
同时，I2C还具有可靠性高、速度适中、容错能力强等特点，使得它成为了很多电子设备中主要的串行通信协议之一总之，I2C是一种简单、灵活且可靠的串行通信协议。

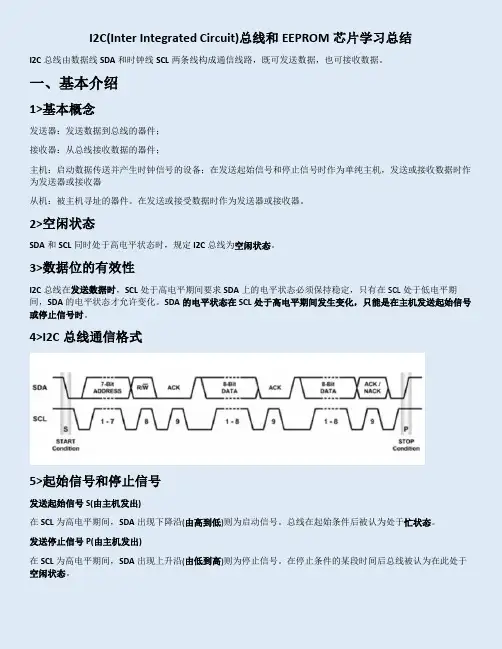

I2C总线学习总结
应答信号 ack(由从机-接收器发出) I2C 总线协议规定，每传送一个字节数据后，都要有一个应答信号，以确定数据传送是否被对方收到。应答信号 由接收器产生，在 SCL 信号为低电平期间，发送器释放 SDA，接收器将 SDA 拉为低电平，表示数据传输正确， 产生应答。 若从机-接收器不能响应从机地址时，从机-接收器必须使 SDA 保持高电平，主机然后产生一个停止条件终止传输 或重复起始条件开始新的传输。 若从机-接收器响应了从机地址但是在传输一段时间后不能接受更多的数据字节，主机必须再一次停止传输。从 机-接收器使 SDA 保持高电平，主机产生一个停止条件终止传输或重复起始条件开始新的传输。
从 EEPROM 芯片中地址为 address 的单元读取一个字节数据到变量 dat 中
uchar Read_add() { uchar dat; Start_I2C(); Write_byte(0xa0); Response_I2C(); Write_byte(address); Response_I2C(); Start_I2C(); Write_byte(0xa1); Response_I2C(); dat=Read_byte()； Stop_I2C(); return dat; }
6>发送寻址信号(作为建立起始信号后的第一个字节由主机-发送器发出)
D7 D6 D5 D4 D3 D2 D1 D0
____
从机地址
R/W
7>响应
数据传输必须带响应。相关的响应时钟脉冲由主机产生。在发送完一个字节的数据后的响应时钟脉冲期间：SCL 处于低电平时，发送器释放 SDA (拉高)，接收器必须将 SDA 拉低，使它在这个时钟脉冲(SCL) 的高电平期间保持 稳定的低电平。
I2C总线——总结
I2C总线——总结I2C总线是一种串行数据通信协议，用于连接集成电路之间进行通信。
它由Phillips公司于1982年首次提出，并在随后的几十年中得到广泛应用和发展。
I2C总线采用两根线（SDA和SCL）进行通信，具有简单、高效的特点，适用于较短距离的通信。
首先，I2C总线的架构包括两个主要组成部分：主设备和从设备。
主设备通常是微控制器或其他控制器，负责发起和控制通信。
从设备是主设备的外围设备，例如传感器、电池芯片、存储器等。
主设备通过发送信号来控制从设备，并接收从设备发送的响应信号。
在I2C通信中，数据以字节为单位传输，每个字节都包含8位。
通信的起始由主设备发起，并发送设备地址标识。
从设备必须匹配该地址才能进入通信状态。
在通信过程中，主设备发送读取或写入指令，然后发送或接收数据。
每个数据字节都由从设备发送确认信号，以确保数据的准确接收。
除了基本的读写操作，I2C总线还支持一些高级功能，例如时钟同步、主从模式切换和热插拔功能。
这些功能使得I2C总线适用于各种应用场景，包括电子设备、通信系统、工业控制和汽车电子等。
然而，尽管I2C总线具有许多优点，但也存在一些限制和挑战。
首先，I2C总线在传输速度方面不如其他通信协议（如SPI和CAN）。
其次，长距离传输可能受到电压下降、信号失真和干扰等因素的影响。
此外，I2C总线的主设备需要额外的控制逻辑和处理能力，这可能增加系统的复杂性和成本。
综上所述，I2C总线是一种非常常用和实用的串行通信协议。
它具有简单、高效的特点，适用于较短距离的设备间通信。
通过多主机配置和高级功能支持，I2C总线可以满足各种应用的需求。
然而，需要根据具体的应用场景和要求来选择合适的通信协议，以确保系统的性能和可靠性。
i2c的基本工作原理
I2C（Inter-Integrated Circuit）是一种串行通信协议，用于在芯片之间进行数据传输。
它由飞利浦半导体（现在的恩智浦半导体）于1982年开发，并广泛应用于各种电子设备中。
I2C具有简单、高效和可靠的特点，成为众多芯片和模块之间常用的通信接口之一。
本文将详细介绍I2C的基本工作原理。
一、总线架构I2C采用了主从结构的总线架构，其中主设备（Master）负责发起数据传输请求，而从设备（Slave）则在接收到请求后进行响应。
一个I2C总线上可以连接多个从设备，每个从设备都有一个唯一的地址。
主设备通过发送起始信号（Start）来启动通信，然后选择要与之通信的从设备地址，最后发送停止信号（Stop）结束通信。
二、物理层I2C使用双线制进行数据传输，包括数据线（SDA）和时钟线（SCL）。
数据线上的信号是双向的，用于传输数据。
时钟线则由主设备控制，用于同步数据传输。
三、起始和停止信号I2C通信以起始信号（Start）和停止信号（Stop）来标识通信的开始和结束。
起始信号由主设备产生，它表示将要发起一次新的通信。
停止信号同样由主设备产生，表示一次通信的结束。
四、数据传输格式I2C采用了基于字节的数据传输格式。
每个字节都由8位二进制数据组成，包括7位数据位和1位数据方向位。
数据方向位为0表示发送数据，为1表示接收数据。
在每个字节的传输过程中，都会先发送数据方向位，然后再发送数据位。
五、时钟同步I2C使用时钟同步机制来确保通信的准确性。
时钟线由主设备产生，并控制整个数据传输过程的时序。
在每个时钟周期中，数据线上的数据必须稳定，并且只有在时钟线为低电平时才能改变。
六、地址传输在I2C通信中，每个从设备都有一个唯一的7位地址。
主设备通过发送地址来选择要与之通信的从设备。
地址由8个位组成，最高位是固定的0或1，用于表示读（1）或写（0）操作。
其余的7位用于指定从设备的地址。
七、数据传输流程I2C通信的数据传输流程如下：1. 主设备发送起始信号（Start）。
I2C总线结构及工作原理小结
参数 SCL 时钟频率
表 1 I2C 总线信号定时要求
符号
标准模式 最大值 最小值
Fscl
0
100
高速模式 最大值 0
最小值 400
单位 kHz
在一个终止信号和起始信号 之间必须空闲的时间
Tbuf
4.7
—
1.3
—
us
起始信号保持时间 （此后可产生第一个时钟脉冲）
Thd;sta 4.0
：主控器接收，被控器发送
A：应答信号
A ：非应答信号
S：起始信号
P：停止信号
SLAW：寻址字节（写）
DatБайду номын сангаас1～Datan:写入被控器的 n 个数据字节
2.主控器的读操作。主控器从被控器中读出 n 个字节的操作，整个传输过程中除寻址字节外，都是被控器
发送，主控器接收的过程。数据传送的格式如下：
S SLAW
数据传输中的接受/发送器
I2C 总线系统中用发送器与接收器来表明数据传输的发送方与接收方。 发送器：总线上发送数据的器件。 接收器：总线上接收数据的器件。
I2C 总线上的所有节点都可以成为发送器或接收器。
主竞争中的仲裁与同步
在 I2C 总线系统中可以有多个主器件节点。如果某些主器件节点在运行时都企图控制总线，则形成多 主竞争状态，I2C 总线系统可保证多个主器件节点企图控制总线时不会丢失信息。在总线竞争过程中进行 总线控制权的仲裁和时钟同步，仲裁结果只允许其中一个主器件继续战局总线。
I2C总线系统中的几个名词、术语
I2C 总线系统的结构十分灵活。系统中除了可以挂接带有 I2C 总线接口的单片机、外围器件外，通过 I2C 总线扩展器 PCD8584 可以挂接不带 I2C 总线接口的单片机、微处理器。通过外围器件可以扩展许多通 用外设借口模块。
i2c方案原理
i2c方案原理一、引言i2c（Inter-Integrated Circuit，简称I2C）是一种串行通信协议，用于连接集成电路芯片。
它由飞利浦公司于1982年推出，并在2006年被发布为开放标准。
i2c方案广泛应用于消费电子、工业自动化、汽车电子等领域，具有简单、灵活、可靠的特点。
二、基本原理i2c方案基于主从结构，其中一个设备充当主设备，其他设备作为从设备。
主设备控制总线的时序和数据传输，从设备响应主设备的请求。
1. 总线结构i2c总线由两根线组成：串行数据线（SDA）和串行时钟线（SCL）。
SDA用于双向数据传输，SCL用于时钟同步。
2. 数据传输数据传输分为两种模式：地址模式和数据模式。
在地址模式下，主设备发送从设备的地址和读写方向的位，从设备通过SDA线响应。
在数据模式下，主设备发送或接收数据位，从设备通过SDA线响应。
3. 时序控制i2c使用时钟同步进行数据传输。
时钟由主设备产生，并控制数据的读写。
三、i2c的工作方式i2c方案的工作方式可以概括为以下几个步骤：1. 总线初始化主设备启动总线，通过发送一个特定的起始条件将总线置为忙状态。
2. 从设备选择主设备发送从设备的地址和读写方向的位，从设备通过SDA线响应。
3. 数据传输主设备根据需要发送或接收数据。
4. 响应控制从设备接收到数据后，通过响应控制线（ACK）发送一个ACK或NACK信号，表示接收到了数据或出现了错误。
5. 信号终止主设备发送一个停止条件来结束数据传输。
四、i2c的优势和应用领域i2c方案具有以下优势，使其广泛应用于各个领域：1. 简单i2c只需要两根线，使硬件设计更加简单。
2. 灵活i2c总线可以连接多个设备，每个设备都有唯一的地址，提供了灵活的系统设计选择。
3. 可靠i2c使用时钟同步，可以有效减少传输错误和冲突。
i2c方案适用于以下领域：1. 消费电子i2c广泛应用于智能手机、平板电脑、数码相机等消费电子产品中，用于连接各个芯片和模块。
单片机中I2C总线接口原理解析与应用场景讨论
单片机中I2C总线接口原理解析与应用场景讨论I2C总线接口原理解析与应用场景讨论在单片机领域，I2C（Inter-Integrated Circuit）总线接口是一种常见的通信标准，被广泛应用于各种电子设备中。
本文将对I2C总线接口的原理进行解析，并讨论其在实际应用中的场景。
一、I2C总线接口原理解析I2C总线接口是一种串行通信协议，由飞利浦（Philips）公司开发，并于1982年发布。
它使用两根线作为物理连接，即SDA（Serial Data Line）和SCL（Serial Clock Line）。
SDA线用于数据传输，而SCL线用于时钟同步。
1. 主从通信模式I2C总线接口支持主从通信模式，其中主设备负责发起通信并控制总线，而从设备则被动等待主设备的命令。
主设备的角色可以由单片机或其他控制器扮演，而从设备则可以是各种外设，如传感器、存储器等。
2. 7位地址编码在I2C总线接口中，每个从设备都被分配了一个唯一的7位地址。
主设备通过发送设备地址来选择要与之通信的从设备。
这种设计使得可以在同一总线上连接多个从设备，从而实现多设备之间的通信。
3. 起始和停止条件I2C总线接口使用起始和停止条件来标识通信的开始和结束。
起始条件是在SCL为高电平时，SDA从高电平跳变到低电平。
停止条件则是在SCL为高电平时，SDA从低电平跳变到高电平。
通过这样的起始和停止条件，可以确保每次通信的可靠性。
4. 传输协议在I2C总线接口中，数据的传输是以字节为单位进行的。
每个字节的传输都包含8位数据位和一个ACK位（应答位）。
发送设备通过在SCL线的一个周期中向SDA线发送一个数据位，而接收设备则在下一个SCL周期的下降沿读取数据位。
5. 时钟速率I2C总线接口的时钟速率可以根据实际需求进行调整。
通常，速率可以在100 kHz至400 kHz之间选择，但一些高性能设备支持更高的速率。
时钟速率的选择应该考虑到总线长度、负载电容和设备的工作频率等因素。
I2C总线协议及工作原理
I2C总线协议及工作原理I2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接微控制器、传感器、存储器、显示屏等芯片之间的通信。
它是由飞利浦公司（现在的恩智浦）在1982年提出的，并在很多应用中得到了广泛使用。
本文将详细介绍I2C总线协议的工作原理。
1.起始条件：当主设备（通常是微控制器）希望发送数据或者接收数据时，首先发送一个起始条件。
起始条件是SCL线为高电平时，SDA线从高电平跳变到低电平。
2.地址传输：主设备发送从设备地址和一个读/写位。
从设备地址是每个设备在总线上的唯一标识，用于在多个设备中选择特定的设备进行通信。
读/写位表示主设备是要发送数据给从设备，还是要从从设备读取数据。
3.读/写传输：主设备根据之前发送的读/写位，选择相应的读或写传输方式。
如果主设备要写入数据，则会将数据传输到SDA线上，然后等待从设备的确认。
如果主设备要读取数据，则会接收从设备发送的数据。
在读取数据时，主设备可以发送应答信号或非应答信号，用于告知从设备是否继续传输数据。
4.停止条件：当主设备完成数据的读写操作后，会发送停止条件。
停止条件是SCL线为高电平时，SDA线从低电平跳变到高电平。
通过发送停止条件，主设备告知总线上的其他设备，当前通信已经结束。
在I2C总线上，可以连接多个设备，每个设备都有一个唯一的地址。
当主设备想要与特定的设备进行通信时，需要发送从设备的地址。
在传输数据时，设备之间的数据传输是以字节为单位的。
在每个字节传输结束后，可以选择继续传输下一个字节，或者发送停止条件。
如果从设备没有准备好接收或发送数据，可以发送非应答信号，中断当前传输。
1.高可靠性：I2C总线使用了双线传输，可以检测到传输过程中的错误。
2.多设备连接：可以连接多个设备在同一个I2C总线上进行通信，通过地址选择特定的设备。
3.低成本：I2C总线只需要两根线（SDA和SCL），简化了硬件设计。
4.低功耗：I2C总线的工作电压可以从3.3V到5V，能够满足大部分设备的需求。
I2C总线协议及工作原理
I2C总线协议及工作原理I2C（Inter-Integrated Circuit）是一种串行通信总线协议，由Philips公司提出，适用于在电路板上连接各种集成电路的短距离通信。
I2C总线协议的工作原理是基于主从结构的，其中一个设备作为主设备，其他设备作为从设备。
主设备负责发起通信操作，而从设备则被动响应主设备的指令。
主设备在总线上发出启动信号，然后发送器件地址。
发起通信的主设备控制总线的速度和时序，并且主设备确定读写的类型。
从设备根据地址进行匹配，并根据主设备请求的读写进行响应。
通信完成后，主设备会发送停止信号释放总线。
在I2C总线上，每个设备都有一个唯一的7位或10位地址。
主设备在传输数据之前，会发送起始信号，这个信号告诉从设备通信即将开始。
随后主设备会发送一个地址字节，包含了要通信的从设备的地址和读写控制位。
如果从设备的地址和发送的地址匹配，从设备会发送一个应答（ACK）信号，表示准备好接收数据。
主设备然后才开始发送或接收数据。
数据在I2C总线上传输是以字节为单位的，并且每个字节之后都会有一个应答信号。
主设备负责设置时钟线的电平来控制数据的传输，而从设备负责读取或发送数据位。
在读取数据时，主设备会发送应答位，如果从设备准备好读取下一个字节，会发送应答信号；反之，如果从设备不准备好，会发送非应答信号。
在I2C总线上，主设备还可以使用多主模式，允许多个主设备操作相同的总线。
当多个主设备在通信总线上发起通信时，总线的冲突可能会发生。
为了解决这个问题，I2C总线使用了仲裁机制。
仲裁机制根据优先级决定那个设备能够继续发送数据，优先级高的设备可以中断优先级低的设备的传输，从而保证通信的顺利进行。
总结起来，I2C总线协议是一种简单、高效的串行通信协议。
它通过两根线实现设备之间的通信，并且支持多主模式。
它的工作原理是基于主从结构，主设备发起通信，从设备被动响应。
通过仲裁机制，解决了多主模式下的冲突问题。
I2C的原理与应用
I2C的原理与应用I2C（Inter-Integrated Circuit）是一种串行通信协议，由飞利浦公司于1980年代开发，用于在数字电子系统中连接各个芯片。
它主要使用两根线进行通信，即SDA（Serial Data Line，串行数据线）和SCL （Serial Clock Line，串行时钟线），同时支持多主机和多从机的通信方式。
I2C协议被广泛应用于各种数字设备的互连，包括传感器、存储器、协处理器等。
I2C的通信原理如下：1.总线结构：I2C总线包含一个主机和多个从机。
主机负责控制总线，并发起数据传输请求；从机等待主机发送命令，并根据命令执行相应操作。
2.时序：I2C总线上的通信需要依靠时钟信号进行同步。
主机通过时钟信号SCL驱动数据传输。
数据线SDA上的数据在时钟信号的上升沿或下降沿进行采样和发送。
3.起始和停止位置：数据传输始于主机发送一个起始信号，结束于主机发送一个停止信号。
起始信号通知所有从机总线上的数据传输即将开始；停止信号表示数据传输已经结束。
4.地址与数据传输：在起始信号之后，主机发送一个地址帧给从机。
地址帧的最高位表示读写操作，从机通过地址帧判断自身是否为数据传输的对象，并相应地进行操作。
主机可以在同一个传输过程中多次发送数据，并且可以从一个从机读取多个字节的数据。
I2C的应用广泛，以下是一些常见的应用领域：1.传感器：I2C通信协议在许多传感器和芯片中得到应用，例如加速度计、陀螺仪、温度传感器和压力传感器等。
这些传感器通过I2C协议与主处理器进行通信，并将采集到的数据传输到主处理器进行处理。
2. 存储器：I2C接口也广泛应用于存储器设备，如EEPROM （Electrically Erasable Programmable Read-Only Memory）和FRAM （Ferroelectric Random Access Memory）。
这些存储器设备可以通过I2C总线进行读写操作，从而存储和检索数据。
I2C总线——总结
I2C总线1．简介I2C（Inter-IC）总线10多年前由Philips公司推出，是近年来在微电子通信控制领域广泛采用的一种新型总线标准。
它是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。
在主从通信中，可以有多个I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。
2．I²C 总线术语发送端 - 发送数据到总线的器件。
当发送端器件可以主动将数据放到总线，我们称为主控发送端，若可以回应主控端的要求，即称为从属发送端。
接收端- 接收来自总线传输数据的器件。
当接收端器件可以主动接收数据时，我们称为主控接收端，若依照主控端要求而接收，称为从属接收端。
主控端 - 为启动数据传送 (START 指令)、产生时钟 (SCL) 信号并中止数据传送 (STOP指令) 的器件，主控端必须是传送端或接收端。
从属端 - 由主控端定址的器件。
从属端可以扮演接收端或发送端的角色。
多重主控端 - 在总线上可同时存一个以上的主控端，并且不会造成冲突或数据遗失。
通常来说运用 "bit-banged" 软件的主控端并不具有多重主控端能力，I²C 总线控制器提供了一个将多重主控端硬件 I²C 连接端口加入到 DSP 或 ASIC 的简单方法。
仲裁机制- 预先定义在特定时间内只有一个主控端能够取得总线控制权。
同步 - 预先将二个或二个以上的主控端时钟信号予以同步化的定义程序。
SDA- 串行数据信号线 (Serial Data)SCL - 串行时钟信号线 (Serial Clock)3．I2C总线结构I2C 总线上数据的传输速率在标准模式下可达100kbit/s，在快速模式下可达400kbit/s，在高速模式下可达3.4Mbit/s。
I2C串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。
所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
(完整版)I2C总线协议及工作原理
I2C 总线协议及工作原理一、概括1、 I2C 总线只有两根双向信号线。
一根是数据线SDA ，另一根是时钟线SCL 。
SCL ：上涨沿将数据输入到每个 EEPROM 器件中；降落沿驱动 EEPROM 器件输出数据。
(边缘触发 )SDA ：双向数据线，为OD 门，与其余随意数目的OD 与 OC 门成 " 线与 " 关系。
I2C 总线经过上拉电阻接正电源。
当总线安闲时，两根线均为高电平（SDL=1;SCL=1 ）。
连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的 SDA 及 SCL 都是线“与”关系。
2、主设施与从设施系统中的全部外头器件都拥有一个 7 位的 "从器件专用地点码 " ，此中高 4 位为器件种类，由生产厂家拟订，低 3 位为器件引脚定义地点，由使用者定义。
主控器件经过地点码成立多机通讯的体制，所以 I2C 总线省去了外头器件的片选线，这样不论总线上挂接多少个器件，其系统仍旧为简洁的二线构造。
终端挂载在总线上，有主端和从端之分，主端一定是带有CPU 的逻辑模块，在同一总线上同一时辰使能有一个主端，能够有多个从端，从端的数目受地点空间和总线的最大电容400pF 的限制。
主端主要用来驱动SCL line ；从设施对主设施产生响应；两者都能够传输数据，可是从设施不可以倡始传输，且传输是遇到主设施控制的。
二、协议1.安闲状态I2C 总线总线的SDA 和 SCL 两条信号线同时处于高电平常，规定为总线的安闲状态。
此时各个器件的输出级场效应管均处在截止状态，即开释总线，由两条信号线各自的上拉电阻把电平拉高。
2.开端位与停止位的定义：开端信号：当 SCL 为高时期， SDA 由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。
停止信号：当 SCL 为高时期， SDA 由低到高的跳变；停止信号也是一种电平跳变时序信号，而不是一个电平信号。
i2c总线工作原理
i2c总线工作原理I2C总线是一种用于连接微控制器和外部设备的串行通信协议。
它采用两根信号线，分别是时钟线（SCL）和数据线（SDA），通过这两根线实现数据的传输和通信。
I2C总线的工作原理如下：1. 总线结构：I2C总线由一个主设备和多个从设备组成。
主设备负责发起通信并控制总线，从设备则接受主设备的指令并返回数据。
2. 起始信号和结束信号：通信开始时，主设备发出起始信号。
起始信号由将SCL线拉低，然后再将SDA线由高电平拉低构成，表示通信即将开始。
通信结束时，主设备发出结束信号，由将SCL线保持高电平的同时将SDA线由低电平拉高构成，表示通信结束。
3. 数据传输：数据传输通过时钟线（SCL）和数据线（SDA）进行。
时钟线由主设备控制，用于驱动数据传输。
数据线上的数据必须在时钟线为低电平时才能改变，而在时钟线为高电平时必须保持稳定。
4. 主设备和从设备地址：主设备发送数据时，首先发送从设备的地址。
地址由7位或10位构成，前7位是从设备的地址，最高位是读/写位。
读/写位为0表示写操作，为1表示读操作。
从设备接收到自己的地址后，确认信号应答ACK返回给主设备。
5. 数据传输确认：数据传输时，每传输一个字节后，接收方需要发送一个应答信号ACK给发送方，表示已成功接收。
如果接收方不能接收数据或者接收错误，会发送应答信号NAK给发送方。
6. 时钟速率：I2C总线的时钟速率可以根据需求设定，其中标准模式下的时钟速率为100 kbit/s，快速模式为400 kbit/s，高速模式可达到3.4 Mbit/s。
总的来说，I2C总线通过起始和结束信号进行通信的开始和结束，通过时钟线和数据线实现数据的传输和控制。
主设备发送地址和数据，从设备接收并返回数据。
通过应答信号确认数据是否成功传输。
i2c的基本工作原理
i2c的基本工作原理
I2C（Inter-Integrated Circuit）是由Philips公司开发的两线式串行总线，产生于20世纪80年代，用于连接微控制器及其外围设备。
I2C总线简单而有效，占用PCB（印制电路板）空间很小，芯片引脚数量少，设计成本低。
I2C总线的工作原理如下：
1.I2C总线由两根双向信号线组成：数据线（SDA）和时钟线（SCL）。
2.I2C总线通过上拉电阻接正电源。
当总线空闲时，上拉电阻使SDA和SCL
线都保持高电平（SDA=1，SCL=1）。
3.为了避免总线信号混乱，要求各设备连接到总线的输出端必须是开漏输
出或集电极开路输出的结构。
根据开漏输出或者集电极开路输出信号的
“线与”逻辑，连到I2C总线的任一器件输出低电平，都会使相应总线
上的信号变低。
4.I2C总线通过上拉电阻接正电源，空闲时为高电平。
连接到总线的器件
输出级必须是漏极开路或集电极开路才能执行线与的功能。
5.工作时，主机发送数据到从机，从机在接收到数据后返回给主机。
以上信息仅供参考，如需了解更多信息，请查阅相关书籍或咨询专业人士。
I2C总线原理介绍,AT24C02内部原理介绍
I2C总线原理介绍，AT24C02内部原理介绍编写“读写AT24C02 EEPROM”程式，讲解几种常见的读写方式“读写AT24C02 EEPROM”程式调试第一部分I2C总线原理串行扩展总线技术是新一代单片机技术发展的一个显著特点。
其中PHILIPS公司推出的 I2C总线（INTEL IC BUS）最为著名。
与并行扩展总线相比，串行扩展总线有突出的优点：电路结构简单，程序编写方便，易于实现用户系统软硬件的模块比、标准化等。
目前I2C总线技术已为许多著名公司所采用，并广泛应用于视频音像系统中。
一、I2C总线特点I2C总线最主要的优点是其简单性和有效性。
由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。
总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
其主要特点如下：●只要求两条总线线路一条串行数据线SDA 一条串行时钟线SCL●每个连接到总线的器件都可以通过唯一的地址和一直存在的简单的主机从机关系软件设定地址主机可以作为主机发送器或主机接收器●它是一个真正的多主机总线如果两个或更多主机同时初始化数据传输可以通过冲突检测和仲裁防止数据被破坏●串行的8 位双向数据传输位速率在标准模式下可达100kbit/s 快速模式下可达400kbit/s 高速模式下可达3.4Mbit/s●片上的滤波器可以滤去总线数据线上的毛刺波保证数据完整●连接到相同总线的IC 数量只受到总线的最大电容400pF 限制●极低的电流消耗●抗高噪声干扰●电源电压范围宽●工作的温度范围广I2C总线图示二、I2C总线工作原理1．总线的电气结构I2C为双向同步串行总线，总线接口内部结构如下图所示。

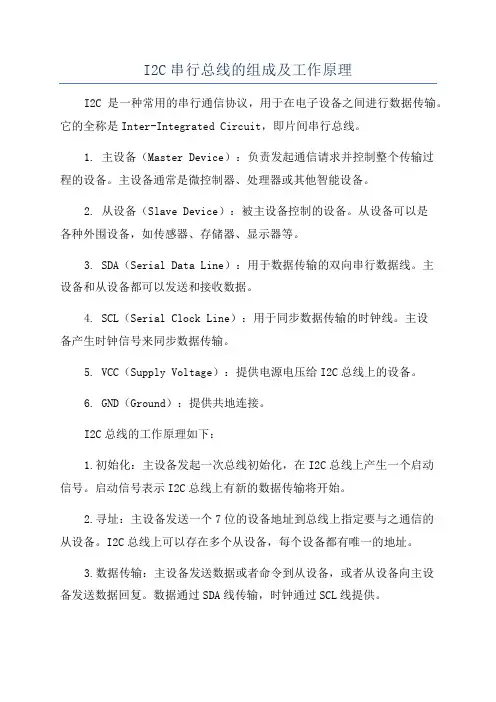

I2C串行总线的组成及工作原理
I2C串行总线的组成及工作原理I2C（Inter-Integrated Circuit）是一种串行总线技术，用于连接微控制器（MCU）、传感器、存储器和其他外围设备。
它由荷兰公司Philips（现在的恩智浦）在1982年推出，作为一种简化的通信协议，用于在主设备和从设备之间进行数据传输。
I2C的组成I2C总线由以下几个主要组成部分组成：1. 主设备(Master)：主设备是I2C总线的主要管理者，它决定了总线上的通信活动。
主设备负责产生时钟信号和启动传输。
一个I2C总线可以有多个主设备，但每次只能有一个主设备处于活动状态。
2. 从设备(Slave)：从设备是主设备的辅助设备，它们被分配唯一的地址，用于与主设备进行通信。
从设备只能在被主设备选中时才能传输数据。
3. 时钟（Clock）：I2C总线是一种同步协议，使用一个全局时钟信号来同步数据传输。
主设备生成时钟信号，从设备根据时钟来确定数据传输的时序。
4.数据线(SDA)：数据线用于双向传输数据，主设备和从设备通过该线路发送和接收数据。
数据线上的电平可以是高电平或低电平，用于传输二进制数据。
5.时钟线(SCL)：时钟线用于传输时钟信号，它由主设备控制。
时钟的频率决定了数据传输的速度。
I2C的工作原理I2C总线的工作原理可以简单分为以下几个步骤：1.主设备发送启动信号：主设备向总线发送一个低电平（SDA从高电平转为低电平），并保持时钟线为高电平。
这表示总线上即将开始一次传输。
2.主设备发送设备地址：主设备发送从设备的地址和读写位。
地址是从设备的唯一标识符，读写位用于指示该传输是读取还是写入操作。
3.从设备应答（ACK）：在主设备发送地址后，从设备首先发送一个应答位，用于确认自己被选中。
应答是由从设备将数据线置为低电平。
4.主设备发送或接收数据：在成功选中从设备后，主设备可以发送或接收数据。
数据的传输是通过在每个时钟周期内改变数据线上的电平来实现的。
5.从设备应答（ACK）：当主设备发送完希望传输的数据后，从设备必须发送一个应答位，以确认数据已经接收。
I2C串行总线的组成及工作原理解析
}
else
//有应答
{
SCL = 0;
return 1; //返回1，退出
}
}
发送字节
void iic_sendbyte(unsigned char byt) {
unsigned char i; for(i=0;i<8;i++) {
if(byt&0x80) //先发高位 SDA = 1;
else SDA = 0;
D2：自动增量选择(有效位为1)，每次A/D转换后通道号将 自动增加
D5,D4 模拟量输入选择：
00为四路单数入；
01为三路差分输入；
10 为单端与差分协作输入；11为模拟输出允许有效
D6:模拟输出访能，即DA使能
把握字节
D5,D4 模拟量输入选择：
00为四路单数入；
01为三路差分输入；
10 为单端与差分协作输入；11为模拟输出允许有效
下面讲基于IIC的集AD与DA一体的 —— PCF8591
1、概述
PCF8591
▪ 单电源供电 ▪ 工作电压：2.5 V ~ 6 V ▪ 待机电流低 ▪ I2C总线串行输入/输出 ▪ 通过3个硬件地址引脚编址 ▪ 采样速率取决于I2C总线速度 ▪ 4个模拟输入可编程为单端或差分输入 ▪ 自动增量通道选择 ▪ 模拟电压范围：VSS~VDD ▪ 片上跟踪与保持电路 ▪ 8位逐次靠近式A/D转换 ▪ 带一个模拟输出的乘法DAC
void iic_start(void) {
SDA = 1; _nop_; SCL = 1; somenop; SDA = 0; somenop; SCL = 0; }
I2C停顿
SCL 线是高电寻常，SDA 线由低电平向高电平切换，这个 状况表示停顿条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Tf
—
终止信号的建立时间
Tsu;sto 4.0
总线上每条线的负载电容
Cb
—
注:所有数值均以 V1Hmin 和 V1Lmax 电平为参考。
—
— — — — — — 1000 300 — 400
0.6
—
Us
1.3
—
Us
0.6
—
Us
0.6
—
Us
—
—
Us
01)
0.9²) Us
100³)
—
ns
20+0.1Cb4) 300
图 3 I2C 总线的起始信号和终止信号
起始信号:在时钟线保持高点平期间，数据线出现由高点平向低点平变化时将启动 I2C 总线，为 I2C
总线的起始信号。 终止信号:在时钟线保持高点平期间，数据线出现由低点平向高点平变化时将启动 I2C 总线，为 I2C
总线的终止信号。 起始信号与终止信号都是由主控制器产生。总线上带有 I2C 总线接口的器件很容易检测到这些信号。
5.所有带 I2C 接口的外围器件都具有应答功能。片内有多少单元地址时，读数据、写时都有地址自动 加 1 功能。这样，在 I2C 总线对某一器件读写多个字节时很容易实现自动操作，即准备好读、写入口条件 后，只须启动 I2C 总线就可自动完成 n 个字节的读、写操作。
6.I2C 总线电器接口为开漏晶体管组成，开路输出没有找到电源的钳位二级管，而连到 I2C 总线的每 个器件上，其自身的电源可以独立（但须工地），总线上各个节点可在系统带电情况下接入或撤出。
1． 二线传输。I2C 总线上所有的节点，如主器件（单片机，微处理器）、外围器件、借口模块等都连 到同名端的 SDA、SCL 上。
2． 系统中有多个主器件时，这些器件都可作总线的主控制器（无中心主机），I2C 总线工作时任何一 个主件都可成为主控制器，多机竞争时的时钟同步与总线仲裁都由硬件与标准软件模块自动完成，无须用 户介入。
但是对于不具备这些硬件接口的一些单片机来说，为了能准确地检测到这些信号，必须保证在总线的一个 时钟周期内对数据线至少进行两次采
总线信号时序要求
为了保证 I2C 总线数据的可靠传送，对总线上的信号时序作了严格的规定，其时序定义如图 4 所示。 图中对主要信号时序作了定义，并在表 1 中给出了具体数据。表中给出的 SCL 时钟信号最小高电平和低电 平周期决定了器件的最大数据传输率，标准模式为 100Kbit/s，高速模式为 400Kbit/s。标准模式和高速 模式的 I2C 总线器件都必须能满足各自的最高数据传送速率要求。当然，实际数据传送时可以选择不同的 数据传送速率，同时也可以采取延长 SCL 低电平周期来控制数据传送速率。
图 5 I2C 总线上的数据传送
数据传送时的总线控制
从图 5 中可以看到，没有时钟信号时数据传送将停止进行，接口的线与特征将使 SCL 在低电平时钳住 总线。这种情况可以用于当接收到一个字节数据后要进行一些其它工作而无法立即接收下个数据时，迫使 总线进入等待状态，直到接收器准备好接收新数据时，接收器再释放时钟线使数据传送得以继续正常进行。 例如，当接收器接收完主控制器的一个字节数据后，产生中断信号并进行中断处理，中断处理完毕才能接 收下一个字节数据，这时接收器在中断处理时将钳住 SCL 为低电平直到中断处理完毕才释放 SCL。
A Data1 A Data2 A Datan-1 A Datan A P
其中 SLAR：寻址字节（读） Data1～datan:被主控器读出的 n 个字节
主控器发送停止信号前应发送非应答位，向被控器表明读操作结束。 3．主控器的读写操作。在一次数据传输过程中需要改变传送方向的操作，这时，起始信号和寻址字节都 会重复一次，但两次读写方向正好相反。数据传送格式如下：
I2C总线的接口电路
为了能使总线上所有电路的输出能实现“线与”的逻辑功能，各个 I2C 总线的接口电路的输出端必须 是漏极开路或集电极开路结构，如图 1 所示。输出端必须接上拉电阻。
图 1 I2C 总线接口电路结构
I2C总线的信号及时序定义
在 I2C 总线上每传输一位数据都有一个时钟脉冲相对应，其逻辑“0”和“1”的信号电平取决于 该节点的正端电源 VDD 的电压。
3．I2C 总线传输时，采用状态码的管理方法。对应于总线数据传输时的任何一种状态，在状态寄存器 中会出现相应的状态码，并且会自动进入响应的状态处理程序中进行自动处理，无须用户介入，用户只须 将 Philips 公司提供的标准状态处理器一定的空间即可。
4.系统中所有外围器件及模块采用器件地址及引脚地址的编码方法。系统中主控制器对任何节点的寻 址采用纯软件寻址方法，避免了片选线的先连方法。系统中若有地址编码冲突可通过改变地址引脚的电平 设置来解决。
：主控器接收，被控器发送
A：应答信号
A ：非应答信号
S：起始信号
P：停止信号
SLAW：寻址字节（写）
Data1～Datan:写入被控器的 n 个数据字节
2.主控器的读操作。主控器从被控器中读出 n 个字节的操作，整个传输过程中除寻址字节外，都是被控器
发送，主控器接收的过程。数据传送的格式如下：
S SLAW
SCL 时钟信号低电平周期
Tlow
4.7
SCL 始终信号高电平周期
Thigh 4.0
一个重复信号的建立时间
Tsu;sta 4.7
数据保持时间：
5.0
Thd;dat
与 CBUS 兼容的主控器 I2C 总线器件
01)
数据建立时间
Tsu;dat 250
SDA 和 SCL 信号的上升时间
Tr
—
SDA 和 SCL 信号的下降时间
I2C总线系统中的几个名词、术语
I2C 总线系统的结构十分灵活。系统中除了可以挂接带有 I2C 总线接口的单片机、外围器件外，通过 I2C 总线扩展器 PCD8584 可以挂接不带 I2C 总线接口的单片机、微处理器。通过外围器件可以扩展许多通 用外设借口模块。
I2C 总线系统构成、总线系统中数据传送时的有关名词、术语规范如下：
的要求也同时必须得到满足。反之，它必须在释放 SCL 以前(根据标准模式下 I2C 总线规范)提前一定时间
TR+TSU;DAT=1000+250NS，先在 SDA 线上输出下一比特。
4)CB 表示以 pF 为单位的每条总线的总电容值。
I2C总线上的数据传送格式
I2C总线上的数据传送
I2C 总线上传送的每一个字节均为 8 位，但每启动一次 I2C 总线，其后的数据传输字节数是没有限制 的。每传送一个字节后都必须更岁一个应答位，并且首先发送的数据位为最高位在全部数据传送结束后主 控制器发送终止信号，如图 5 所示。
图 4 I2C 总线的时序定义
参数 SCL 时钟频率
表 1 I2C 总线信号定时要求
符号
标准模式 最大值 最小值
Fscl
0
100
高速模式 最大值 0
最小值 400
单位 kHz
在一个终止信号和起始信号 之间必须空闲的时间
Tbuf
4.7
—
1.3
—
us
起始信号保持时间 （此后可产生第一个时钟脉冲）
Thd;sta 4.0
I2C总线工作时的控制器
主控器：I2C 总线工作时，任何一个主器节点都能对总线实现控制，当某个主器件节点控制了总线时， 称为主控器。主控器完成一次传输过程的初始化、发送时钟信号及传输终止信号。
被控器：被控器寻址的器件称为被控器。 I2C 总线系统中，主器件可作为主控器也可作为被控器，而外围器件只能作为被控器。
总线上的数据传输有许多读、写组合方式。下面已简化的图解方式介绍三类数据传送格式。 1.主控器的写操作。主控器向被寻址的被控器发送 n 个数据字节，整个传输过程中数据传送方向不变。 其数据传送格式如下：
S SLAW
A Data1 A Data2 A
其中
Datan-1 A Datan A / A P
：主控器发送，被控器接收
数据的有效性
I2C 总线数据传输时，在时钟线高电平期间数据线上必须保持有稳定的逻辑电平状态，高电平为数据 1，低电平为数据 0。只有在时钟线为低电平时，才允许数据线上的电平状态变化。如图 2 所示。
图 2 I2C 总线上的数据位传送
I2C总线数据传送的起始与停止
I2C 总线数据传送有两种时序状态分别定义为起始信号和终止信号如图 3 所示。
应答信号
I2C 总线数据传送时，每传送一个字节数据后都必须有应答信号，与应答信号想对应的时钟由主控器 产生，这时发送器必须在这一时钟位上释放数据线，使其处于高电平状态，以便接收器在这一位上送出应 答信号，如图6 所示。
应答信号在第 9 个时钟位上出现，接收器输出低电平为应答信号(A)，输出高电平则为非应答信号(/A)。 由于某中原因，被控器不产生应答时，如被控器正在进行其它处理而无法接收总线上的数据时，必须 释放总线，将数据线只高电平，然后主控制器可通过产生一个停止信号来终止总线数据传输。 当主控器接收数据时，接收到最后一个数据字节后，必须给被空发送器发送一个非应答位(A)，使被 空发送器释放数据总线，以便主控制发送停止信号，从而终止数据传送。
I2C总线系统中硬件构成的节点
I2C 总线系统中每个带有 I2C 总线接口或 I2C 总线扩展接口的器件或模块，接入 I2C 总线中均构成一 个 I2C 总线节点，所有节点之间除公共电源及地外只通过 SDA/SCK 相连。
由于接入器件的不同，总线中的节点可分为主器件节点和外围器件节点。 主器件节点：系统中由单片机或微处理机构成的节点，这些节点能对 I2C 总线实现主动控制。 外围器件节点：系统中由不含 CPU 的外围器件构成的节点。由于不含 CPU，这些节点无法实现对 I2C 总线的主动控制。
