培训一 电气控制柜元件安装接线配线规范ppt课件
；.
8
2.怎么做到规范？
；.
9
2.怎么做到规范？
为了规范电气设备的设计安装需参照GB标准执行
电气设计 电气安装接线
24VDC 0.5A
HSR10 FOR HWR
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
正
柜体出线部分为防止锋利的 确
边缘割伤绝缘层，必须加塑
接
料护套
法
•
错 误 接 法
；.
29
2 接线
当需要外部接线时，其接线端子及元件接点距结构底部距离不得小 于200mm，且应为连接电缆提供必要的空间
；.
30
3.电柜布线要求
1）确保电柜中的所有设备接地良好， 使用短和粗的接地线连接到公共接地 点或接地母排上
电 脑 PC COM 公 头 .针 形
DB9 COM.HSR10 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
公 头 .针 形
公 头 .针 形
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
；.
6
1.为什么要规范？
CE认证 “CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲 市场的护照。
电气控制柜元件安装接线配线的规范课件
互感器应安装在控制柜内易于操作和维修的位置，同时要考虑到互感器的尺寸和重量，确保安装牢固。在安装过程中，应保 持互感器的垂直或水平，并按照厂家提供的说明进行操作。此外，还要注意互感器的接线方式，确保其与电路的要求相符合 。互感器的安装位置应远离强磁场和干扰源，以减小测量误差。
03
CATALOGUE
目前市场上对于电气控制柜元件安装接线配线缺乏统一的规范，导致设备故障频发 ，影响生产效率和安全性。
本课程旨在规范电气控制柜元件安装接线配线，提高从业人员技能水平，降低设备 故障率。
课程目标
01
02
03
04
掌握电气控制柜元件安装接线 配线的标准流程。
了解电气控制柜元件的选型与 布局。
掌握电气控制柜布线的规范要 求。
信号线接入
根据电路原理图，将各种 传感器和仪表的信号线接 入信号电路中，确保信号 线的连接正确无误。
屏蔽线使用
对于易受干扰的信号线， 应使用屏蔽线进行保护， 并将屏蔽层接地。
接线端子标记
对于重要的信号线，应在 接线端子上进行标记，以 便于后期维护和调试。
04
CATALOGUE
安全操作规范
操作人员安全防护
VS
热继电器应安装在控制柜内易于操作 和维修的位置，同时要考虑到热继电 器的尺寸和重量，确保安装牢固。在 安装过程中，应保持热继电器的垂直 或水平，并按照厂家提供的说明进行 操作。此外，还要注意热继电器的接 线方式，确保其与电路的要求相符合 。
互感器安装规范
互感器是一种将高电压或大电流转换为低电压或小电流的设备。
02
03
控制元件接入
按照电路原理图，将控制 元件接入控制电路中，确 保控制元件的电源和信号 线连接正确。
03
CATALOGUE
目前市场上对于电气控制柜元件安装接线配线缺乏统一的规范，导致设备故障频发 ，影响生产效率和安全性。
本课程旨在规范电气控制柜元件安装接线配线，提高从业人员技能水平，降低设备 故障率。
课程目标
01
02
03
04
掌握电气控制柜元件安装接线 配线的标准流程。
了解电气控制柜元件的选型与 布局。
掌握电气控制柜布线的规范要 求。
信号线接入
根据电路原理图，将各种 传感器和仪表的信号线接 入信号电路中，确保信号 线的连接正确无误。
屏蔽线使用
对于易受干扰的信号线， 应使用屏蔽线进行保护， 并将屏蔽层接地。
接线端子标记
对于重要的信号线，应在 接线端子上进行标记，以 便于后期维护和调试。
04
CATALOGUE
安全操作规范
操作人员安全防护
VS
热继电器应安装在控制柜内易于操作 和维修的位置，同时要考虑到热继电 器的尺寸和重量，确保安装牢固。在 安装过程中，应保持热继电器的垂直 或水平，并按照厂家提供的说明进行 操作。此外，还要注意热继电器的接 线方式，确保其与电路的要求相符合 。
互感器安装规范
互感器是一种将高电压或大电流转换为低电压或小电流的设备。
02
03
控制元件接入
按照电路原理图，将控制 元件接入控制电路中，确 保控制元件的电源和信号 线连接正确。
电气接配线规范及标准培训课件(ppt 68张)
安装高度（m
0.6-2.0 0.6-1.8 0.6-2.0 0.8-1.6
组装产品应符合以下条件：
1、操作方便。元器件在操作时，不应受到空间 的防碍，不应有触及带电体的可能。 2、维修容易。能够较方便地更换元器件及维修 连线。 3、各种电气元件和装置的电气间隙、爬电距离 应符合4.4 条的规定。
4、保证一、二次线的安装距离。
7、电流表与分流器的连线之间不得经过 端子，其线长不得超过3 米。 8、电流表与电流互感器之间的连线必须 经过试验端子。
+ 二次线不得母线，当用 矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。 接地铜母排的截面面积 ＝电柜进线母排单相截面面积×1/2 2、接地母排与接地端子：
第四步：对线 对线的方法有很多，常用的有“两人对线法 ，高效的是单人对线法” 第五步：导线连接 （1）导线接头要紧密，牢固不能增加导线 的电阻值。 （2）导线接头受力时的机械强度不能低于 原导线的机械强度。 （3）导线接头包缠绝缘强度不能低于原导 线绝缘强度，连接要牢固、紧密、包扎要良好。 第六步：测绝缘
培训课件
电气接（配）线规范及标准
培训整理：李瑞军
目 录
一、总结性叙述电气布管配线六步走 二、电气配线原则
1、元件的安装 2、二次回路的布线 3、一次回路的布线
三、控制线配线原则 四、导线连接要求及标准 五、实例讲解导线的连接（李铁军示范）
1、导线与导线的连接 2、线头与接线桩的连接
六、视频播放
一、电气布管配线六步走
第一步：电气识图 “线路从什么地方来，到什么地方去” 识图顺序：看标题栏和图纸目录→看总说明 →看系统图→看平面布置图→看安装接线头图 →看安装大样图→看设备材料表
电控柜的安装接线的规范电柜布局课件
积累。
接线过程中的安全措施
断电操作
在接线前确保相关设备已经断电，防止触电 事故。
绝缘措施
操作人员应穿戴绝缘手套和绝缘鞋，防止触 电事故。
验电操作
在接线前使用验电设备对电缆进行验电，确 保线缆不带电。
警示标识
在接线区域设置明显的警示标识，防止非专 业人员误操作。
04
电控柜的布局设计
布局的原则与要点
。
绿色环保理念
在布局设计中充分考虑环保因素，采 用环保材料和节能设备，降低能耗和
排放。
智能布局系统
利用计算机辅助设计软件，对电控柜 内的设备进行智能布局，提高布局的 合理性和效率。
人性化设计
在满足功能和安全的前提下，充分考 虑操作人员的舒适性和便利性，提高 工作效率。
05
电控柜的维护与保养
日常维护与保养
较为统一的情况。
03
上下层布局
将不同设备分层布置，适用于空 间有限、需要充分利用空间的情
况。
02
并列型布局
设备平行排列，适用于设备数量 较多、规格较为统一的情况。
04
混合型布局
根据实际需要，将直线型、并列 型和上下层布局进行组合，以实
现最优的布局效果。
布局的优化与创新
模块化设计
将电控柜内的设备按照功能划分为不同 的模块，便于设备的组装、拆卸和维护
显示异常
检查显示器或指示灯是否 正常工作，如有故障应及 时更换。
运行异常
检查电控柜内部元件是否 正常工作，如有异常应及 时更换或维修。
定期检查与更新
定期检查
定期对电控柜进行全面检查，包括内部元件、电缆连接、电 源等。
及时更新
根据需要更新电控柜内部的元件和软件，以提高性能和稳定 性。
接线过程中的安全措施
断电操作
在接线前确保相关设备已经断电，防止触电 事故。
绝缘措施
操作人员应穿戴绝缘手套和绝缘鞋，防止触 电事故。
验电操作
在接线前使用验电设备对电缆进行验电，确 保线缆不带电。
警示标识
在接线区域设置明显的警示标识，防止非专 业人员误操作。
04
电控柜的布局设计
布局的原则与要点
。
绿色环保理念
在布局设计中充分考虑环保因素，采 用环保材料和节能设备，降低能耗和
排放。
智能布局系统
利用计算机辅助设计软件，对电控柜 内的设备进行智能布局，提高布局的 合理性和效率。
人性化设计
在满足功能和安全的前提下，充分考 虑操作人员的舒适性和便利性，提高 工作效率。
05
电控柜的维护与保养
日常维护与保养
较为统一的情况。
03
上下层布局
将不同设备分层布置，适用于空 间有限、需要充分利用空间的情
况。
02
并列型布局
设备平行排列，适用于设备数量 较多、规格较为统一的情况。
04
混合型布局
根据实际需要，将直线型、并列 型和上下层布局进行组合，以实
现最优的布局效果。
布局的优化与创新
模块化设计
将电控柜内的设备按照功能划分为不同 的模块，便于设备的组装、拆卸和维护
显示异常
检查显示器或指示灯是否 正常工作，如有故障应及 时更换。
运行异常
检查电控柜内部元件是否 正常工作，如有异常应及 时更换或维修。
定期检查与更新
定期检查
定期对电控柜进行全面检查，包括内部元件、电缆连接、电 源等。
及时更新
根据需要更新电控柜内部的元件和软件，以提高性能和稳定 性。
电气控制柜安装接线配线的规范培训课件
❖ 1、发热元件宜安装在散热良好的地方；两个发热元件之间的 连线应采用耐热导线或裸铜线套瓷管。
❖ 2、发热元件（管型电阻等）与电器元件的安装距离见下表：
发热件 功率W
7.5 15 20-50 75-100 150 200
元件之间的保持距离（mm）
上方 侧面
元件允许60℃时 元件允许50℃时
30
40
10
5.0
3.0
5.0
60＜U≤300
5.0
6.0
6.0
8.0
300＜U≤500
8.0
10.0
10.0
12.0
注:若仍达不到表中规定时，应采取包扎绝缘材料来增加绝缘强度。
❖ 2、对高压开关设备内一次回路电器设备与母线及其它带 电导体布置的最小距离为下表中的规定：
实施部位
3KV 6KV 10KV
不同相的裸露导体及裸露带电部份至接地骨架 75 100 100
❖ 3、安装时应尽量考虑方便用户维修。各电器应能单独拆装 更换而不应影响其它电器及导线束的固定。
❖ 4、所有元件均应牢固固定在骨架和支架上，紧固螺丝必须 拧紧，无打滑及损坏镀锌层等现象，并采取防松措施，紧固 后螺丝应露出螺母1-8螺距。不接线的螺丝也应拧紧，所有 紧固件必须镀锌。所有元件的出线端应配有接线螺钉，并应 进行紧固。联屏螺钉也应配齐紧固。
30
100
10
100
200
20
100
300
30
150
300
30
150
400
30
下方
10 10 20 30 30 30
选BV或BVR除 去绝缘的长度 （mm）
20 20 40 40 40 40
❖ 2、发热元件（管型电阻等）与电器元件的安装距离见下表：
发热件 功率W
7.5 15 20-50 75-100 150 200
元件之间的保持距离（mm）
上方 侧面
元件允许60℃时 元件允许50℃时
30
40
10
5.0
3.0
5.0
60＜U≤300
5.0
6.0
6.0
8.0
300＜U≤500
8.0
10.0
10.0
12.0
注:若仍达不到表中规定时，应采取包扎绝缘材料来增加绝缘强度。
❖ 2、对高压开关设备内一次回路电器设备与母线及其它带 电导体布置的最小距离为下表中的规定：
实施部位
3KV 6KV 10KV
不同相的裸露导体及裸露带电部份至接地骨架 75 100 100
❖ 3、安装时应尽量考虑方便用户维修。各电器应能单独拆装 更换而不应影响其它电器及导线束的固定。
❖ 4、所有元件均应牢固固定在骨架和支架上，紧固螺丝必须 拧紧，无打滑及损坏镀锌层等现象，并采取防松措施，紧固 后螺丝应露出螺母1-8螺距。不接线的螺丝也应拧紧，所有 紧固件必须镀锌。所有元件的出线端应配有接线螺钉，并应 进行紧固。联屏螺钉也应配齐紧固。
30
100
10
100
200
20
100
300
30
150
300
30
150
400
30
下方
10 10 20 30 30 30
选BV或BVR除 去绝缘的长度 （mm）
20 20 40 40 40 40

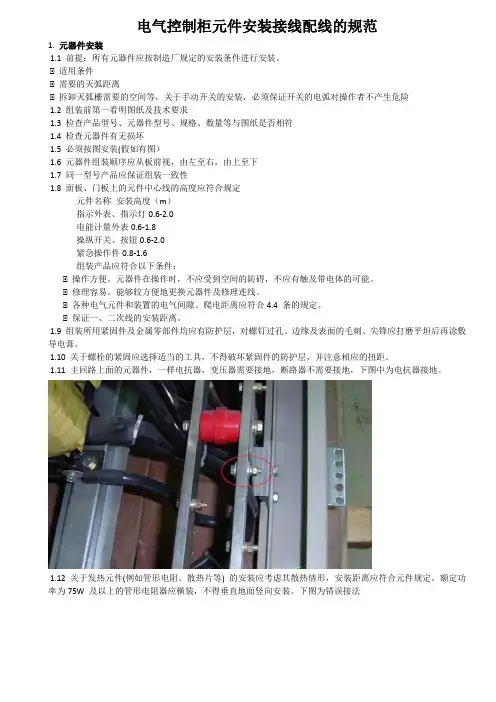

电气控制柜元件安装接线配线的规范
电气控制柜元件安装接线配线的规范1. 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，关于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前第一看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(假如有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示外表、指示灯0.6-2.0电能计量外表0.6-1.8操纵开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
修理容易。
能够较方便地更换元器件及修理连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平坦后再涂敷导电膏。
1.10 关于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一样电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 关于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情形，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的邻近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 爱护接地连续性爱护接地连续性利用有效接线来保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电 脑 PC COM 公 头 .针 形
DB9 COM.HSR10 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
公 头 .针 形
公 头 .针 形
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
；.
8
2.怎么做到规范？
；.
9
2.怎么做到规范？
为了规范电气设备的设计安装需参照GB标准执行
电气设计 电气安装接线
24VDC 0.5A
HSR10 FOR HWR
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
公 头 .针 形
电 脑 PC COM. 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
0V1
公 头 .针 形
母 头 .孔 形
Guangzhou Mingsen Mech.&Elec.Equipment Co.,Ltd HUADA
Design Check
Approval
电 路 electro circuit
/standard/std_query/search-iec-1-1.htm
；.
4
1.为什么要规范？
EN标准 宗旨是协调欧洲有关国家的标准机构所颁布的电工标准和消除 贸易上的技术障碍。
；.
5
1.为什么要规范？
国家标准--GB 我国于1986年采用IECll3《简图、表图、表格》、IEC60750 《电气技术中的项目代号》及相关文发布了GB/T 6988《电气 制图》系列标准、GB/T 5094《电气技术中的项目代号》等标 准。
；.
6
1.为什么要规范？
CE认证 “CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲 市场的护照。
目的 ：对设备的安全性(减少对人身造成伤害) 的检测 原则： 根据EN***标准进行的,其中规定了电气设备的设计方面
需要遵守的原则,比如导线颜色,按钮颜色,指示灯原则,急停装置的 分级控制等等
；.
18
1 元器件安装
元件标签标识 a) 端子的标识
；.
19
1 元器件安装
标号应完整、清晰、牢固。标号粘贴位置应明确、醒目。 b) 双重的标识
；.
20
1 元器件安装
c) 门上的器件 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方
，如下方无位置时可贴于左方，但粘贴位置尽可能一致。
；.
13
B.导轨的安装 导轨应水平或垂直敷设，全长最大允许偏差为±1mm。
；.
14
C.元器件的安装
前提：按符合产品使用说明书的规定安装。 组装前首先看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否相符 检查元器件有无损坏
；.
15
C.元器件的安装
必须按图安装 元器件组装顺序应从板
电气装配工程师技术水平
；.
10
2.怎么做到规范？
电气装配作业工作：
1. 排版布置 2. 接线 3. 外部元件与线缆敷设
；.
11
2.怎么做到规范？
电气装配作业工作： 1. 排版布置 按照电气设计提供的排版图进行线槽、导轨、元器件等的排版布置。
；.
12
A. 线槽的安装
线槽应使用统一的颜色材质，且平整、无扭曲变形，线槽的连 接应连续无间断。
必须接两根导线，则连接必须可靠。
；.
25
2 接线 地线应尽量选用矩形铜母线
；.
26
• 以下为错识接法
• 安装时地线留得过长影响 美观
；.
27
2 接线 电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆
• 正确接法
• 错误接法
；.
28பைடு நூலகம்
•
2 接线
电缆连接在面板和门板上时，
需要加塑料管和安装线槽。
前视，由左至右，由上至 下 同一型号产品应保证组装 一致性
；.
16
C.元器件的安装 看看能不能这样装？
能不能这样装 ？
；.
17
C.元器件的安装
操作元件安装应符合以下条件
➢
操作方便。元器件在操作时，不应受到空间的防碍，不应有触及
带电体的可能。
➢
维修容易。能够较方便地更换元器件及维修连线。
• 错误接法
正
柜体出线部分为防止锋利的 确
特别要注意的是：同一客户同样设备的相同元件走线方式应一致。
；.
23
2 接线
3）截面积要求： 动力导线 不小于1.5mm2 控制回路 不小于0.5mm2 保护接地线 不小于1.5mm2
；.
24
2 接线
4） 所有连接导线中间不应有接头。 5 ）每个电器元件的接点最多允许接2 根线。 6） 每个端子的接线点一般不宜接二根导线，特殊情况时如果
；.
7
1.为什么要规范？
IEC与EN标准区别
相同：內容大致上差不多
不同：EN法規有時會依據歐洲國家的需求對於測試內容的條件 要求可能會有些許不同。 火线----标准颜色：黄(A相)、绿(B相)、红(C相) 零线----标准颜色：淡蓝色 地线----标准颜色：黄绿相间的双色线
各国导线的颜色标准如下：
电气装配作业 技术规范
；.
1
电气装配工程师培训
1.为什么要规范？ 2.怎么做到规范？
；.
2
1.为什么要规范？ 目前世界上主要电气技术标准有：
国际标准
欧洲标准 ；.
中国国家标准 3
1.为什么要规范？
IEC标准 即国际电工委员会（International Electrical Commission），是由各国电工委员会组成的世界性标准化组织， 其目的是为了促进世界电工电子领域的标准化。（1906年）
；.
21
1 元器件安装
安装于面板、门板上的元件、 其标号应粘贴于面板及门板背 面元件下方，如下方无位置时 可贴于左方，但粘贴位置尽可 能一致，
；.
22
2 接线
1 ）基本要求： 按图施工、连线正确。
2 ）连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。
