高压直流输电_控制

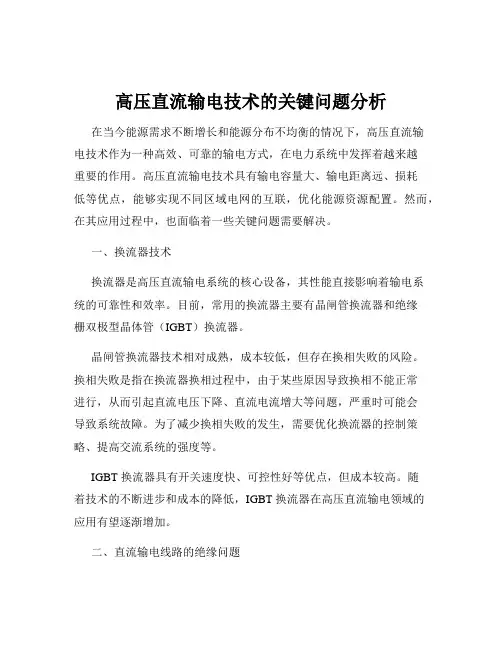

高压直流输电技术的关键问题分析
高压直流输电技术的关键问题分析在当今能源需求不断增长和能源分布不均衡的情况下，高压直流输电技术作为一种高效、可靠的输电方式，在电力系统中发挥着越来越重要的作用。
高压直流输电技术具有输电容量大、输电距离远、损耗低等优点，能够实现不同区域电网的互联，优化能源资源配置。
然而，在其应用过程中，也面临着一些关键问题需要解决。
一、换流器技术换流器是高压直流输电系统的核心设备，其性能直接影响着输电系统的可靠性和效率。
目前，常用的换流器主要有晶闸管换流器和绝缘栅双极型晶体管（IGBT）换流器。
晶闸管换流器技术相对成熟，成本较低，但存在换相失败的风险。
换相失败是指在换流器换相过程中，由于某些原因导致换相不能正常进行，从而引起直流电压下降、直流电流增大等问题，严重时可能会导致系统故障。
为了减少换相失败的发生，需要优化换流器的控制策略、提高交流系统的强度等。
IGBT 换流器具有开关速度快、可控性好等优点，但成本较高。
随着技术的不断进步和成本的降低，IGBT 换流器在高压直流输电领域的应用有望逐渐增加。
二、直流输电线路的绝缘问题高压直流输电线路的绝缘要求比交流输电线路更高。
这是因为直流电压下，绝缘子表面的积污更容易导致沿面放电，而且直流电场分布不均匀，容易引起局部放电。
为了解决绝缘问题，需要选用合适的绝缘子材料和结构。
目前，常用的绝缘子有瓷绝缘子、玻璃绝缘子和复合绝缘子。
复合绝缘子具有重量轻、耐污性能好等优点，但在长期运行中可能会出现老化问题。
此外，还需要对输电线路的电场分布进行优化设计，采用均压措施来减少局部电场集中。
三、直流输电系统的控制与保护高压直流输电系统的控制与保护是确保系统安全稳定运行的关键。
控制策略需要根据系统的运行状态实时调整直流电压、电流等参数，以实现功率的准确传输和系统的稳定运行。
在保护方面，需要快速准确地检测故障并采取相应的保护措施，如闭锁换流器、切除故障线路等。
同时，还需要考虑故障后的系统恢复策略，尽快恢复系统的正常运行。
高压直流输电系统控制保护整定技术规程
高压直流输电系统控制保护整定技术规程1. 引言高压直流输电系统是一种高效、稳定的输电方式，具有输送大容量、远距离、低损耗等优势。
为了确保高压直流输电系统的安全运行，需要制定一套科学、合理的控制保护整定技术规程。
本文将对高压直流输电系统的控制保护整定技术进行全面详细、完整深入的介绍。
2. 控制保护整定技术的重要性高压直流输电系统是电力系统中的重要组成部分，其稳定运行对于保障电力供应的可靠性至关重要。
控制保护整定技术的合理应用可以提高系统的稳定性，降低故障风险，确保系统的安全运行。
因此，制定一套科学、合理的控制保护整定技术规程对于高压直流输电系统的运行和管理具有重要意义。
3. 控制保护整定技术规程的编制原则制定高压直流输电系统控制保护整定技术规程时，需要遵循以下原则：•安全性原则：确保系统的安全运行是制定技术规程的首要原则。
规程中应包含可靠的控制保护措施，以保护系统免受故障和意外情况的影响。
•稳定性原则：保持系统的稳定运行是制定技术规程的核心原则。
规程中应包含合理的控制策略和整定参数，以确保系统在各种工况下都能保持稳定。
•经济性原则：合理利用资源，降低运行成本是制定技术规程的重要原则。
规程中应包含经济有效的控制保护方案，以最大程度地提高系统的运行效率。
•可操作性原则：规程应具备可操作性，方便运维人员实施。
规程中应包含清晰的操作指南和参数设置方法，以便于实际应用。
4. 控制保护整定技术规程的内容高压直流输电系统控制保护整定技术规程的内容应包括以下方面：4.1 控制策略•控制模式：规定高压直流输电系统的控制模式，包括整流侧和逆变侧的控制方式。
•调节策略：规定控制系统的调节策略，包括电流控制、电压控制、功率控制等。
•控制参数：规定各个控制参数的取值范围和整定方法，确保系统的稳定运行。
4.2 保护策略•故障检测：规定故障检测的方法和准则，包括过流保护、过压保护、短路保护等。
•故障定位：规定故障定位的方法和准则，包括故障测距、故障类型识别等。
高压直流输电
高压直流输电
上半桥/ 共阴极半桥
下半桥/共 阳极半桥
正极 共阴极 M
V1 V3 V5
A B C
V4 V6 V2
N
负极
共阳极
桥臂/ 阀臂/ 阀
桥交流端
图1.2 三相全波桥式换流电路原理图
单桥 高压直流输电
Graetz桥
M M
晶闸管 T thyristor
电压：5.5~9kV 电流：1.2~3.5kA
高压直流输电 HVDC
高压直流输电
HVDC的主要元件和基本原理
一、主要元件
换流站I
平波电抗器
换流站II
交流母线 换 流
变压器
Vd I
交流
断路器
系统 I
无功补 偿设备
交 流 桥I 滤波器
直流 滤波器
直流线路
Vd II 桥II
换流 变压器 交流母线
交流系 统I I
交流 滤波器
无功补 偿设备=熄弧超前角= -
=叠弧角=
-
=
-
高压直流输电
二、HVDC的基本原理
整流侧
换流方程
Vd 32Vl cos)(3XcId
逆变侧
Vd3 2Vlco)s(3XcId
高压直流输电
HVDC系统的控制
一、直流系统的控制要求具有下列基本功能： 1、减小由于交流系统电压的变化而引起的直流电流波动。 2、限制最大直流电流，防止换流器受到过载损害；限制 最小直流电流，避免电流间断而引起过电压。 3、尽量减小逆变器发生换相失败的概率。 4、适当地减小换流器所损耗的无功功率。 1.5、正常运行时，直流电压保持在额定值水平，使得当 输送给定功率时线路的功率损耗适当。
特高压直流输电控制欲保护设备技术导则
特高压直流输电控制欲保护设备技术导则下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!特高压直流输电系统作为电力系统中的重要组成部分，其稳定运行与保护至关重要。
高压直流电源控制管理论文
高压直流电源控制管理论文一、引言利用高压直流系统固有的快速、大范围可控制的输送电能的特点，可以借助交直流系统联合调节的手段来提高与直流系统相连接的交流系统的运行稳定性。
为了实现这一目的，必须在直流输电系统主控制器上附加特殊的稳定控制器。
文章基于此在介绍了高压直流输电的特点的基础上对高压直流电源控制系统的运行特点进行了研究。
二、高压直流输电的特点1、功率传输特性。
随着输送容量不断增长，稳定问题越来越成为交流输电的制约因素。
为了满足稳定的要求，常需要采用串补、静补、调相机、开关站等措施，有时甚至不得不提高输电电压。
但是这将增加很多电器设备，代价昂贵。
直流输电没有相位和功角的问题，当然也就不存在稳定问题，只要电压降、网损等技术指标符合要求，就可以达到传输的目的，无须考虑稳定的问题，这是直流输电的重要特点，也是它的一大优势。
2、对线路故障的自防护能力好。
交流线路单相接地后，其消除过程一般约0。
4-0。
8，加上重合闸时间，约0。
6—1恢复。
直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降到零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0。
2-0。
35内。
若线路上发生的故障重合(对直流输电系统为再启动)过程中重燃，交流线路就三相跳闸了。
直流输电系统则可以用延长留待去游离时间及降压方式来进行第二、第三次再启动，创造线路消除故障、恢复正常运行的条件。
对于单片绝缘子损坏，交流系统必然三相切除，直流系统则可降压运行，而且大多能取得成功。
3、潮流和功率控制可实现自动化。
交流输电的潮流取决于网络参数、发电机与负荷的运行方式，控制难度较大，需由值班人员调度。
直流输电系统的功率传输可全部自动控制。
4、对短路容量无影响。
两个电网以交流互联时，将增加两侧系统的短路容量，有时会造成部分原有断路器不能满足遮断容量要求而需要更换。
如果两电网以直流系统互联(背靠背方式)，无论哪里发生故障，在直流线路上增加的电流都是不大的，因此不会影响交流系统的断路容量。

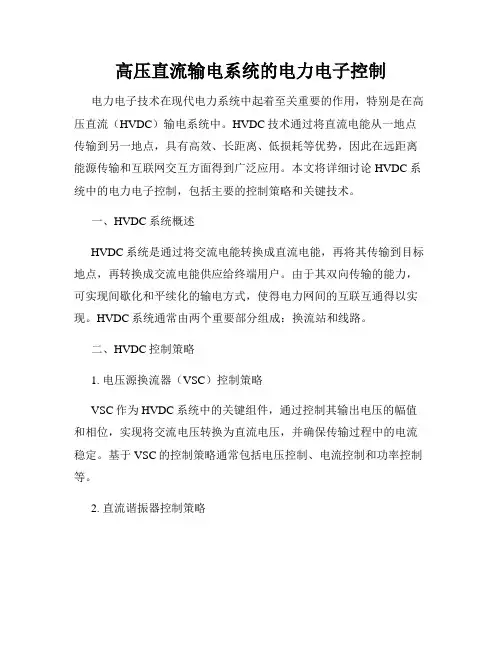

高压直流输电系统的电力电子控制
高压直流输电系统的电力电子控制电力电子技术在现代电力系统中起着至关重要的作用，特别是在高压直流（HVDC）输电系统中。
HVDC技术通过将直流电能从一地点传输到另一地点，具有高效、长距离、低损耗等优势，因此在远距离能源传输和互联网交互方面得到广泛应用。
本文将详细讨论HVDC系统中的电力电子控制，包括主要的控制策略和关键技术。
一、HVDC系统概述HVDC系统是通过将交流电能转换成直流电能，再将其传输到目标地点，再转换成交流电能供应给终端用户。
由于其双向传输的能力，可实现间歇化和平续化的输电方式，使得电力网间的互联互通得以实现。
HVDC系统通常由两个重要部分组成：换流站和线路。
二、HVDC控制策略1. 电压源换流器（VSC）控制策略VSC作为HVDC系统中的关键组件，通过控制其输出电压的幅值和相位，实现将交流电压转换为直流电压，并确保传输过程中的电流稳定。
基于VSC的控制策略通常包括电压控制、电流控制和功率控制等。
2. 直流谐振器控制策略直流谐振器用于消除HVDC系统中的直流电压谐波，防止谐波传输到交流侧。
通过合理的控制直流谐振器参数和谐波抑制技术，可以有效降低谐波对电力系统的影响。
3. 终端电压控制策略HVDC系统的终端电压控制是为了保证系统稳定运行和终端电压的合格供应。
该策略可通过反馈控制和前馈控制相结合的方式实现。
其中，反馈控制主要用于响应系统的快速动态特性，前馈控制则用于消除系统的静态误差。
三、HVDC关键技术1. 功率半导体器件HVDC系统中的功率半导体器件起着关键的作用，如晶闸管、IGBT等。
这些器件具有高压、高功率和高可靠性的特点，用于实现电压和电流的控制。
2. 数字信号处理技术HVDC系统中采用数字信号处理技术，可以实现对电流和电压等参数的测量和控制。
数字信号处理器（DSP）和现场可编程门阵列（FPGA）等技术的应用，提高了HVDC系统的可靠性和性能。
3. 快速控制技术由于HVDC系统的传输速度很快，对于电力电子控制的响应速度要求非常高。
高压直流输电控制课件
培训与演练
对高压直流输电系统的操 作人员进行培训和演练， 提高其应对故障的能力和 水平。
06 高压直流输电的未来发展 与挑战
技术发展趋势
更高电压等级
随着技术的进步，高压直流输电 系统的电压等级将进一步提高， 以实现更远距离、更大容量的电
力传输。
柔性直流输电技术
柔性直流输电技术以其独特的可 控性和灵活性，将在未来高压直
详细描述
高压直流输电是将直流电能从电源侧通过换流站传送到受端 的过程，其传输容量大、电压等级高，能够实现远距离、大 容量的电力传输，且传输过程中电能损耗较低，稳定性较好 。
高压直流输电的应用场景
总结词
高压直流输电适用于大规模、远距离的电力传输，尤其适用于海底电缆、城市 供电等场景。
详细描述
由于高压直流输电具有稳定、高效、灵活等优点，因此广泛应用于海底电缆、 城市供电、可再生能源并网等场景，能够满足不同地区、不同用户的电力需求 。
控和操作。
控制系统功能
自动控制
远程监控
根据预设的控制策略，自动调节高压直流 输电系统的运行状态，确保系统稳定、安 全、经济运行。
通过通讯设备接收上层调度系统的指令， 远程监控高压直流输电系统的运行状态， 并进行相应的操作。
故障诊断
优化调度
根据传感器反馈的运行数据，对高压直流 输电系统进行故障诊断，及时发现并处理 系统中的异常情况。
智能化与自动化
高压直流输电系统的控制将更加智能化和自动化，能够更好地应对复 杂多变的运行环境和条件，提高电力传输的可靠性和稳定性。
感谢您的观看
THANKS
传感器实时监测高压直流输电 系统的运行状态，并将数据反 馈给控制器，形成闭环控制。
通过通讯设备，控制系统与上 层调度系统进行信息交互，实 现远程监控和操作。
高压直流输电的基本控制原理
高压直流输电的基本控制原理引言高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是利用直流电进行长距离电能传输的一种电力传输方式。
相比传统的交流输电，HVDC具有输送能力强、输电距离远、输电损耗小等优势，因此被广泛应用于长距离大容量电力传输领域。
本文将介绍高压直流输电的基本控制原理。
1. 高压直流输电系统架构HVDC系统由两个互补的部分组成：直流变换站（Converter Station）和直流输电线路（Transmission Line）。
1.1 直流变换站直流变换站有两个关键组成部分：直流输电端（Rectifier），用于将交流输电线路的电能转换为直流电能；直流送电端（Inverter），用于将直流电能转换为交流电能。
直流变换站还包括转换器阀（Converter Valve）和控制系统，用于实现电能的双向转换和控制。
1.2 直流输电线路直流输电线路是连接两个直流变换站的输电线路，通常采用高压直流输电线路（High Voltage Direct Current Transmission Line）或双回线方式。
直流输电线路的主要组成部分有导线、绝缘子、支架等。
2. 高压直流输电的基本控制原理高压直流输电系统的基本控制原理是通过控制直流变换站和直流输电线路的参数来实现对系统的稳定性、功率传输和电压/电流等的调节。
2.1 直流变换站控制直流变换站通过改变直流输电端和直流送电端的工作状态，实现电流方向和功率的控制。
主要的控制策略有以下几种： - 换流控制：控制换流阀的开关时间，改变电流的方向； - 功率控制：通过调整换流阀的开关时间，控制功率的输入和输出； - 电压/电流控制：通过调整换流阀的开关时间，控制电压/电流的大小和稳定性。
2.2 直流输电线路控制直流输电线路的控制主要包括电流控制和电压控制两个方面： - 电流控制：通过调整输电线路的电流大小和方向，实现输电功率的调整和平衡。
高压直流输电技术
高压直流输电技术在电力系统中的实际应用案例
案例一：国家电网的特高压直流 输电工程
案例三：高压直流输电在海上风 电并网中的应用
添加标题
添加标题
添加标题
添加标题
案例二：南方电网的背靠背直流 输电工程
案例四：高压直流输电在跨国电 力联网中的应用
高压直流输电技术在电力系统中的未来发展方向
更高电压等级：随着技术的进步，高压直流输电系统的电压等级将进一步 提高，以实现更远距离、更大容量的电力传输。
智能控制：利用先进的控制算法和人工智能技术，实现对高压直流输电系 统的智能控制，提高电力系统的稳定性和可靠性。
添加标题
应用场景：广泛应用于电力系统、城市供电、铁路供电等领域。
添加标题
未来发展：随着新能源、智能电网等技术的不断发展，高压直流输电技 术的应用前景更加广阔。
高压直流输电技术的应用场景
跨大区电网互联 远距离大容量输电 分布式能源并网 城市供电和配电网
02
高压直流输电技术的发展历程
高压直流输电技术的起源和发展
起源：20世纪初，高压直流输电技术开始发展，主要用于城市供电和跨大 区输电。
发展历程：20世纪50年代，随着电力电子技术和控制技术的进步，高压直 流输电技术逐渐成熟并得到广泛应用。
技术特点：高压直流输电具有输送功率大、线路损耗小、输送距离远等优 点，尤其适用于大容量、远距离输电。
应用场景：高压直流输电技术广泛应用于电力系统互联、海上风电并网、 城市供电等领域。
04
高压直流输电技术的关键技术问题
高压直流输电系统的设计和优化
高压直流输电系统的稳定控制与保护
高压直流输电系统的稳定控制与保护引言高压直流输电系统是一种用于长距离电力传输的技术，具有传输能力强、输电损耗小、环境影响少等优势。
然而，高压直流输电系统在运行过程中也面临着一些挑战，例如稳定控制和保护问题。
本文将探讨高压直流输电系统的稳定控制与保护技术，旨在提供一种全面的了解。
一、高压直流输电系统的稳定控制高压直流输电系统的稳定控制是指对系统的电压、功率、频率等进行实时调节，以确保系统的稳定运行。
稳定控制可分为两个方面：电力稳定控制和频率稳定控制。
1. 电力稳定控制电力稳定控制是指根据负荷需求和传输能力，实时调整高压直流输电系统的电压和功率，以保证系统供电的稳定性。
为了实现电力稳定控制，可以采用频率反馈控制方法，通过自动控制装置调整换流变压器的触发角来控制电流。
同时，还可以使用能量储备装置来补偿瞬间负荷变化引起的电力不平衡。
能量储备装置可以是电容器或电感器，通过储存电能或释放电能来调整系统的电力平衡。
此外，还可采用先进的预测控制算法，根据系统的实时运行情况，预测未来的负荷变化，进一步优化电力调控策略。
2. 频率稳定控制频率稳定控制是指在高压直流输电系统中，通过调节直流电流的大小和相位，以及调节换流变压器和直流系统的参数，来控制系统的频率变化。
频率稳定控制可以通过反馈控制的方法实现，根据系统的实时运行情况，调整直流电流和换流变压器的参数，以使系统的频率保持在设定范围内。
此外，还可以使用先进的自适应控制算法，通过监测和分析系统的频率变化，自动调整控制策略，提高系统的频率稳定性。
二、高压直流输电系统的保护技术高压直流输电系统的保护技术是指在系统故障或异常情况下，及时采取措施，限制故障范围和保护设备的安全运行。
保护技术主要包括故障检测、故障定位和故障隔离。
1. 故障检测故障检测是指通过监测高压直流输电系统的各种参数，如电压、电流、功率等，来检测故障的发生。
常用的故障检测方法包括差动保护、过流保护和电压保护等。
高压直流输电
2E sin t
6
2E cos
6
6
同理，将A 除以 ／3，即得到这种情况下直流电压的平均值
Vd
A
3
32
E cos
Vd0 cos
1.35E cos
从上式可以看出，在考虑到 0 的情况下，与 0 时比较，直流输出电压改
1.3直流输电系统的分类
一、单极线路方式
单极线路方式是用一根架空导线或电缆线，以大地或海水作为 直流输电系统。
二、双极线路方式
双极线路方式有两根不同极性（即正、负）的导线，可具有大 地回路或中性线回路。它有双极两线中性点两端接地方式、双极中 性点单端接地方式、双极中性线方式、“背靠背”换流方式四种方式。
半桥各有一个阀导通，不考虑变压器
图2.1 单桥整流器原理接线图
漏抗造成的选弧 （即重叠角 ＝0)，
也不考虑阀导通时的延迟（即延迟
角
）。
图2.2 交流相电压的波形图
2.1 整流器的工作原理
所以理想情况下的整流器的工作 原理是：联系最高交流电压的晶闸管 将导通，电流由此流出；而联系最低 交流电压的晶闸管也导通，电流由此 返回。通过按照一定次序的晶闸管阀 的“通”与“断”，将交流电压变换 成脉 动的直流电压。
1.1954年以前——试验性 阶段
2.1954年至1972年——发 展阶段
3.1972年到现在——大力 发展阶段
图1.1 直流输电的发展概况
1.1 高压直流输电的发展历史
二、我国高压直流输电的发展情况
50年代，我国关于直流输电技术的研究工作就开始起步，但发 展曲折而缓慢，而且从设计、运行、制造等方面来看，与世界先进 水平还有相当大的差距。浙江舟山直流输电工程是我国第一个直流 输电试点工程，为发展我国的直流输电技术进行探索、积累经验。
特高压直流输电系统的频率协调控制策略
特高压直流输电系统的频率协调控制策略特高压直流输电系统（Ultra High Voltage Direct Current Transmission System，简称UHVDC）是一种高效、高稳定性的输电系统，可实现长距离大容量输电。
频率协调控制策略是UHVDC系统中的关键环节，用于保持系统频率稳定，提高能源传输效率。
首先，频率协调控制策略需要根据电网负荷变化和母线束频率精确计算各支路电流的变化，并通过精确的传输损耗模型，估计损耗功率。
然后，根据系统频率的变化情况，通过调节输电线路的直流电压和直流电流，控制能量的传输方向和大小。
其次，频率协调控制策略需要根据输电线路上游和下游的机组响应速度来确定控制频率的阈值。
当系统频率低于阈值时，控制策略会减少输电线路上游的输出功率，增加下游的输出功率，从而提高系统频率。
反之，当系统频率高于阈值时，控制策略会增加输电线路上游的输出功率，减少下游的输出功率，以降低系统频率。
另外，为了确保频率协调控制策略的实时性和稳定性，需要建立一个分布式控制系统。
该系统通过与各支路的控制器进行信息交换，实现全网的频率协调控制。
同时，为了降低系统发生故障的风险，还需要实施跨界频率协调控制策略，利用不同地区的电力系统之间的互联连接，共同维护系统频率稳定。
最后，频率协调控制策略还需要考虑可再生能源的接入。
随着可再生能源的不断发展和应用，UHVDC系统中接入大规模可再生能源的比例不断提高。
因此，频率协调控制策略需要动态调整，以适应不同类型的能源源头和输出负载之间的动态性差异。
综上所述，频率协调控制策略是UHVDC系统中的重要环节，通过准确计算输电线路的电流变化和传输损耗，调整输电线路的直流电压和直流电流，实现能量的传输方向和大小的控制。
这些控制策略需要建立分布式控制系统，并考虑可再生能源接入的动态调整，以保证系统频率的稳定和提高能源传输效率。
高压直流输电的控制和保护系统策略分析
高压直流输电的控制和保护系统策略分析2河南绿控科技有限公司,河南许昌461000摘要：近几年来连缕的雾猩天气，己成为我国当前社会发展和能源策咯选择面临的最迫切需要解决的环境问题，火力发电中燃煤是影响雾靈的主要污染成分PM2.5的一个重要因素。
治理雾靈，首先要控制燃煤排放。
经济发展需要电力能源，但目前燃煤发电仍旧是我国主要电力来源。
随着国内环境和能源的问题突出，对我国电网结构和能源布局提出新的要求。
高压直流输电有着输送能量大、距离远、损耗低、运行可靠、调节快速等优点，越来越被广泛应用。
这就需要对高压直流输电的控制和保护系统策略进行进一步分析，实现最优策略方案。
关键词：高压直流输电；控制；保护系统中图分类号：G31文献标识码：A1引言高压直流输电系统直流分压器传感器故障是导致直流电压波动的直接原因。
从2005年07月至今，高肇直流、天广直流、兴安直流、普侨直流等国内直流工程多次出现电压波动。
发生电压波动时，逆变侧直流电压测量值比实际值偏低，整流侧直流电压在直流控制系统作用下比电压参考值高。
电压波动幅度越大对直流系统造成的影响越严重，甚至会造成整流侧电压幅值达到部分直流保护的电压定值，如直流低电压保护（27DC）或过电压保护（59/37DC），导致直流闭锁。
因此，研究直流电压控制原理，改进直流电压稳定控制方法，降低电压波动对直流系统稳定性的影响，具有十分重要的意义。
2高压直流输电系统电气回路接线方式2.1单极大地回线方式单极大地回线方式是利用整流站和逆变站的同一个极、同一极直流线路、两侧接地极线路和大地构成直流回路。
在此种接线方式下，大地相当于直流回路中的一根导线，流经大地的电流与流经直流线路的电流大小相等，为直流输电系统的运行电流。
这种方式下直流输电过程中的损耗与双极回线方式下一个极的损耗相比要偏大，因为增加了直流电流流经接地极线路和大地的损耗。
如果直流输电系统接地极长期通过比较大的入地电流，将造成极址附近金属设施的电腐蚀，还会导致中性点接地变压器铁芯磁饱和。
高压直流输电系统的保护与控制
高压直流输电系统的保护与控制随着能源需求的不断增长和可再生能源的快速发展，高压直流输电系统作为一种高效、可靠的能源传输方式正逐渐受到广泛关注和应用。
本文将探讨高压直流输电系统的保护与控制措施，以期提高其安全性和稳定性。
一、高压直流输电系统的概述和应用高压直流输电系统是一种以直流电流传输能量的系统，在能量传输距离远、输电损耗小、控制方便等方面具有优势。
它通常由换流站、输电线路和接收站组成，可以广泛应用于远距离、大容量的能源传输，如跨越海洋、山区等地形复杂的区域。
二、高压直流输电系统的保护措施保护措施是高压直流输电系统不可或缺的一部分，它主要包括过电压保护、过电流保护和过温保护等。
过电压保护是指在高压直流输电系统中，当系统中出现电压异常升高的情况时，通过采取相应的保护措施来保护系统的安全运行。
其中，最常见的一种保护方法是安装过电压保护器，它可以有效限制电流的上升速度，避免电流超过设定值。
过电流保护是指在高压直流输电系统中，当系统中出现电流异常升高的情况时，通过采取相应的保护措施来保护系统的设备和电源。
在实际应用中，通常会采用电流保护器、熔断器等设备，当系统中的电流超过设定值时，这些保护装置将迅速切断电路，避免设备受损。
过温保护是指在高压直流输电系统中，当系统中的温度异常升高时，通过采取相应的保护措施来保护系统的设备和人员安全。
一般情况下，会在关键设备上安装温度传感器，当温度超过设定阈值时，保护装置将切断电路，以防止设备过热。
三、高压直流输电系统的控制措施高压直流输电系统的控制措施主要包括稳压控制、防止电弧故障和故障诊断等。
稳压控制是指通过控制换流站的换流变压器和逆变器的工作方式，以保持系统中的电压稳定。
通过使用先进的控制算法和自动化设备，可以实时监测系统中的电压变化，并根据需求调节换流站的工作状态，以确保稳定的电压输出。
防止电弧故障是高压直流输电系统中一个重要的控制环节。
电弧故障是指当系统中的电压或电流超过一定阈值时，导致电路中发生弧光放电。
高压直流输电的基本控制原理(ppt 65页)
图6-7 阀的电气连接示意图 (a)晶闸管级；(b)阀组件；(c)单阀(桥臂)；(d)换流桥
6.2.2 12脉动换流器
在大功率、远距离直流输电工程中，为了减小谐 波影响，常把两个或两个以上换流桥的直流端串 联起来，组成多桥换流器。
多桥换流器结构 由偶数桥组成，其中每两个桥布置成为一个双
桥。每一个双桥中的两个桥由相位差为30º°的 两组三相交流电源供电，可以通过接线方式分 别为Y—Y和Y—D的两台换流变压器得到。
背靠背直流输电系统是输电线路长度为零(即无直流 联络线)的两端直流输电系统，主要用于两个非同步运行 的交流系统的联网，其整流站和逆变站的设备通常装设 在一个站内。由于背靠背直流输电系统无直流输电线路， 直流侧损耗较小，所以直流侧电压等级不必很高。
图6-5 背靠背直流输电系统结构
6.1.4 高压直流输电系统的结构和元件
6.3.1 高压直流输电系统的谐波特点
直流输电系统的平波电抗器电抗值通常比换相电 抗值要大的多，所以对于与换流器连接的交流系 统来说，换流器及其直流端所连接的直流系统可 以看作一个高内阻抗的谐波电流源。
为了正确估计谐波所引起的不良影响、正确设计 和选择滤波装置，必须对直流输电系统中的谐波 进行分析。在分析谐波时，通常先采用一些理想 化的假设条件，这样不但可以使分析得到简化， 而且对谐波中的主要成分可以得出具有一定精度 的结果，根据这些假设条件，得出有关特征谐波 的结论。然后，对某些假定条件加以修正，使分 析计算接近于直流输电系统实际的运行和控制情 况。
图6-6 双级HVDC系统
以双级HVDC系统为例，HVDC系统的主要元件 ：
(1)换流器 (2)滤波器 (3)平波电抗器；电感值很大，在直流输电中有着非常重要的
13_高压直流输电控制保护系统新技术_WIN_TDC
0引言高压直流输电（HVDC ）在远距离大功率输电时具有独特的优势，随着大功率电力电子技术的发展和成熟，HVDC 已经在世界范围内得到了广泛的应用［1鄄4］。
目前，国内已经投运的HVDC 控制保护系统基本是由ABB 和SIEMENS 提供，南瑞继保和许继电气依托国内的直流工程分别引进了ABB 和SIEMENS 的直流控制保护技术。
南瑞继保PCS -9500的基础是ABB 原有的MACH2［5鄄10］，许继DPS -2000的基础是SIEMENS 原有SIMADYN-D ［6鄄7，11鄄12］。
近年来ABB 和西门子都对原有直流控制与保护系统进行了升级换代，ABB 将MACH2升级为MACH2.1（也称DCC 800），SIEMENS 则将SIMADYN -D 升级为WIN -TDC ［6鄄7，11］。
基于64位CPU 、64位系统总线、时分复用TDM （Time Division Multiplexing ）总线、现场总线、硬实时操作系统的直流控制保护系统是当今控制保护技术的主流，WIN -TDC 技术已经在国外高压直流输电工程［12］和国内外静止无功补偿装置中得到了成功的应用［13鄄14］。
本文首先对高压直流输电控制保护系统软硬件技术的发展进行了综述，进而对WIN -TDC 核心技术进行了详细的介绍，分析了WIN -TDC 相对于SIMADYN -D 的改进方面，最后对WIN -TDC 在澳大利亚BASSLINK 工程的应用进行介绍和分析。
1直流控制保护软硬件技术的发展控制保护系统是直流输电工程的核心，自20世纪50年代第一个直流输电工程投运以来，基于相控晶闸管换流技术的直流输电的基本控制策略并无根本性的变革，但其控制保护技术随着计算机技术的发展不断变革［6鄄7，12］。
1.1微处理器直流控制保护系统的计算任务非常繁重，早期的8位微处理器，甚至后来的16位和32位微处理器，属于复杂指令集计算机CISC （Complex Instruc 鄄tion Set Computer ），都无法满足高速实时运算的要求，因此早期的微机直流控制保护系统基本采用“模拟＋数字”方法，其主要思路是利用模拟电路实现复杂运算，再将结果输入数字计算机作进一步处理。
高压直流系统的控制
04
高压直流系统的控制技术
基于模型的预测控制
总结词
基于模型的预测控制是一种先进的控制方法，通过建立精确的数学模型来预测高压直流系统的未来状态，并基于 预测结果进行控制。
详细描述
基于模型的预测控制采用先进的优化算法，根据系统当前状态和未来一段时间内的输入信号，计算出最优的控制 策略，以实现系统性能的最优化。该方法能够处理多变量、强耦合、非线性的高压直流系统，具有较好的鲁棒性 和适应性。
研究动机
随着分布式能源并网和远距离输电需求的增长，高压直流系 统需要面对的动态特性和控制问题也日益复杂。因此，对高 压直流系统的控制策略进行深入研究具有重要的实际意义。
高压直流系统的概述
定义
高压直流输电（HVDC）是一种利用直流电进行大容量、远距离电力传输的技术。与交流 输电相比，高压直流输电在稳定性、功率控制以及跨越较大地理距离传输电力等方面具有 优势。
06
结论与展望
高压直流系统控制的重要性和意义
高压直流系统控制是现代 电力系统中的重要组成部 分，对于保障电力系统的 安全、稳定和经济运行具 有重要意义。
高压直流系统控制能够实 现大容量、远距离输电， 提高电力系统的灵活性和 可靠性，同时降低线路损 耗和减少环境污染。
高压直流系统控制技术的 发展对于推动智能电网、 可再生能源并网、分布式 发电等领域的进步也具有 积极作用。
人工智能在高压直流系统控制中的应用
总结词
人工智能技术为高压直流系统的控制提供了新的解决方案，通过机器学习、深度 学习等方法，实现对高压直流系统的智能控制。
详细描述
人工智能技术能够自动识别和预测高压直流系统的运行状态，并根据历史数据和 实时数据，自动调整控制参数，以实现系统的稳定、高效运行。此外，人工智能 技术还可以用于故障诊断和预防，提高高压直流系统的可靠性和安全性。
高压直流输电系统的控制策略研究
高压直流输电系统的控制策略研究引言高压直流输电系统（HVDC）是一种用于远距离电能传输的重要工具。
相对于传统的交流输电系统，HVDC具有更高的输电效率、更小的功率损耗以及更强的稳定性。
然而，HVDC系统的控制策略对于系统的运行和性能至关重要。
本文将探讨HVDC系统的控制策略研究及其对系统的影响。
1. HVDC系统的基本原理HVDC系统通过将交流电转换为直流电，再将其输送到需要的地方，实现长距离电能传输。
它主要由直流电源、换流器和滤波器组成。
其中，换流器起到将交流电转化为直流电，并反之，实现电能的双向传输作用。
滤波器则用于消除谐波和滤波噪声。
2. HVDC系统的控制策略2.1 电流控制策略HVDC系统的电流控制策略是确保直流电流的稳定性和可靠性。
电流控制策略的主要目标是调整换流器的开关状态，以控制电流水平。
常用的控制策略包括直接电流控制（DCC）和双闭环控制策略（DCLC）。
DCC是一种简单且易于实现的控制策略，但其对电流波动的响应较慢。
DCLC则通过闭环反馈控制，可以更好地跟踪和控制电流的变化。
2.2 电压控制策略HVDC系统的电压控制策略是确保在远距离传输过程中，维持稳定的电压水平。
电压控制策略通常通过调节换流器的输出电压来实现。
常用的控制策略包括调整逆变器的调制指数、控制逆变器的PWM频率和精确控制电阻。
这些控制策略可以确保电压的稳定性和可靠性，从而提高系统的性能。
3. 控制策略对HVDC系统的影响3.1 稳定性HVDC系统的控制策略对系统的稳定性有着重要影响。
合理的控制策略可以有效地抑制系统中的振荡和波动，提高系统的稳定性。
在电流和电压方面的控制策略能够减小电流和电压的波动，在改善系统动态响应方面起到关键作用。
3.2 效率HVDC系统的控制策略对系统的传输效率有着直接影响。
有效的控制策略可以减小系统的功率损耗，提高能量的传输效率。
通过调整电流和电压控制策略，可以实现系统的最佳性能，提高能量利用率。
与高压交流输电相比,高压直流输电有哪些优势？高压直流输电的系统结构是怎样的？
与高压交流输电相比，高压直流输电有哪些优势？高压直流输电的系统结构是怎样的？与高压交流输电相比，高压直流（High Voltage Direct Current，HVDC）输电具有以下优势：1.增大输电距离：高压直流输电可以在长距离上输送电力，相比之下，高压交流输电受到传输距离的限制，因为交流系统会导致更大的传输损耗。
2.降低传输损耗：由于高压直流输电系统几乎没有电感耦合和电容耦合，传输损耗更低。
这是由于在直流系统中，电流只流向负载方向，没有电流回路，从而减少了传输线上的电流损耗。
3.提高输电功率密度：高压直流输电系统的输电线路可采用较小的导线截面积，因为它不像高压交流输电系统那样受到电流容量限制。
这使得高压直流输电可以实现更高的输电功率密度。
4.灵活性和可控性：高压直流输电系统具有灵活的功率控制能力，可以根据负载变化和电网状况调整输电功率。
此外，高压直流输电还可以跨越不同频率和相位的电网连接，实现异步电网的互联。
高压直流输电系统结构一般由以下几个主要组件组成：1.整流站（Rectifier Station）：整流站将交流电源转换为高压直流电源。
整流站通常由变压器、整流器和滤波设备组成。
2.输电线路（Transmission Line）：输电线路负责将高压直流电源传输到目标地点。
这些线路通常使用高绝缘性和低电阻的导线来最大程度地减少电流损耗。
3.逆变站（Inverter Station）：逆变站将高压直流电源转换为交流电源，以便在目标地点供应交流负载。
逆变站通常由逆变器和滤波设备组成。
4.控制与保护系统（Control and Protection System）：该系统负责监测和控制整个高压直流输电系统的运行。
它包括监视设备、保护设备、控制器和通信系统等。
总的来说，高压直流输电系统的核心是将交流电源转换为高压直流电源，然后通过输电线路将电力传输到目标地点，再经过逆变站将电能转换为交流电源供应负载。
