贝尔阿尔卡特传输产品培训
贝尔阿尔卡特传输产品培训
DDF（数字配线架）
1662SMC－设备外观 1.8
❖ 2-5，16－18为接入区，可 以插入接口盘
❖ 7－14为端口区，可以插入 处理盘
❖ 6，15可以插入SYNTHX综 合处理盘
❖ 1 CONGI（设备控制盘） ❖ 1，20 CONGI或SERGI（服
务控制盘）
1662SMC－单盘外观
❖ 2：单盘串号，每个单盘都 不同，如FA3A04854
LS 线路系统
VIDEO 视频编解码器
网管维护软件介绍
> 1320CT：本地维护终端 > 1353SH：网元层管理系统 > 1352CM：网元层管理系统 > 1354RM：区域子网管理系统 > 1354NP：DXC4/4骨干网网络恢复业务管理系统 > 1354NN：多厂商网管集成系统 > 1355VPN：服务层虚拟专网管理系统
❖ 3：单盘名称，如P63E1
1662SMC－端口盘和接口盘槽位对应关系
❖ P63E1，P63E1N需要 A63E1提供63个2M接入能 力
❖ P63E1/P63E1N也可以由 A21E1提供21个2M的接入 能力
1662SMC－端口盘和接口盘槽位对应关系（2）
❖ P3E3T3需要A3E3或A3T3 提供三个35/45M接入能力
上海贝尔阿尔卡特传输产品培训
宁夏分公司 李勃
新一代的OMSN
2Mbits/s 34/45Mbits/s
140Mbits/s ATM
ETHERNET
❖ 设备硬件保护 设备倒换保护:EPS
❖ 网络保护 MSP SNCP 2纤复用段保护环 4纤复用段保护环 D&C
STM-1 STM-4 STM-16 STM-64
网络WiFi-阿尔卡特 Mesh技术培训资料
10
All Rights Reserved © Alcatel-Lucent 2007
点对点模式 Ad-hoc (Peer-to-Peer)
16
All Rights Reserved © Alcatel-Lucent 2007
Wireless *MESH* Evolution
模块密度 模块化产品设计 可扩展性
1st Gen WMN
1 无线模块 固化设计 非常有限的支持
多跳时延
高
多跳吞吐
极低
2nd Gen WMN
2 无线模块 固化设计 有限支持
无线中继器用来在通讯路径的中间转发数据，从而延伸系统的覆盖范围 。
无线中继器模式的组网如下图：
15
All Rights Reserved © Alcatel-Lucent 2007
介绍内容
WiFi技术简介 WiFi MESH 技术演进 MESH 技术特点 MESH 产品简介 MESH无线应用
该标准是为了可以在多个厂商的无线局域网内实现访问互操作，保证网络内 访问点之间信息的互换
该标准是802.11b的扩充，目的是制定更高速率的物理层规范（物理层最大 数据率至少是20 Mbit/s），通过提高数据率，来增强802.11b兼容网络的性 能和应用。
增强WLAN的安全和鉴别机制。 该标准支持高速率,运行802.11n组网协议将为WLAN提供500Mbps的速率引 入了多输入多输出(MIMO)技术和宽信道带宽技术 。
8
All Rights Reserved © Alcatel-Lucent 2007
上海贝尔阿尔卡特1642设备介绍n-PPT文档资料
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
1642设备的功能介绍
1、1642EM是上海贝尔阿尔卡特的光多业务产品系列OMSN中的一员，作为一款采 用紧凑型结构设计的产品，1642EM适用于城域网络的接入层和用户侧，可向用 户侧设备提供以太网、SDH和其它数据业务的传送。 2、1642 EM的核心是一块紧凑型ADM板卡，即MB板。该板卡集成了2个STM-1/4 线路接口和交叉矩阵，作为622M设备进行配置时，矩阵容量为18x18等效VC4高 阶和12x12等效VC4低阶，作为155M设备进行配置时，可选用6x6等效VC4的全交 叉矩阵，该ADM 板卡还具备时钟功能，设备控制功能。设备上总共提供 7 个槽 位：最下面是主控盘，提供STM-1的ADM，主控盘槽位上方是4个业务槽位，设 备的左侧和右侧分别为风扇盘和电源接入盘。 本设备可以配置为有112个2M 下 落的STM-1/4的城域ADM或配置成有8个2M和8个10/100M以太网接口的155M 的 终端复用站点，可用于大型企业网络接入城域网。
(5)维护终端接口
(7)DEBUG 接口(内部使用)
(8)2M外部时钟输出
(9)2M外部时钟输入 (15) 光口1 输入
(11)光口1 输出
(12) 光口1 输入 (13)板卡复位键
(14)光口1 输出
(16)公务状态灯 (17)光口1告警灯 (18)光口2告警灯
1642EM 设备硬件介绍 二 1642EM板卡介绍
(1) (2) (2) (2) (2)
(1)
上海贝尔阿尔卡特PCM设备测试方法及指标
上海贝尔阿尔卡特PCM设备测试方法及指标PCM测试方法及指标目录1．2/4线音频板测试2．RAC低速率数据通讯板测试3．POS-E/POS-S板测试4．15Khz音频编解码测试5．主要仪器清单6．网管1．2/4线音频板测试测试描述：2/4线音频板（772 52200 ABAA）的测试项目共有6项，测试仪表选用MS371A 话路分析仪，测试方法为A—A 方式。
1．1通路电平1．1． 1测试目的：正确的通路传输电平是保证通话质量良好的基本条件之一，也是保证电路稳定，不发生振鸣的主要条件，同时又是其他指标能达到要求的基础，测试通路电平是评定音频通路质量的指标之一。
1．1． 2测试指标：四线接口接收侧的电平偏差限值为+/- 0.6 dB.二线接口接收侧的电平偏差限值为+/- 0.8 dB.1．1． 3测试方法：用测试频率1020HZ的正弦信号以-10dBm的电平加到发送侧的输入端，在接收侧测电平值。
1．2净衰减频率特性：1．2．1测试目的：在通路传输电平正确的基础上，改变测试频率检验净衰减随频率变化的特性，以评定音频通路质量。
1．2．2测试标准：1．2．3测试方法：在四线（或二线）接口，输入功率电平-10dBm 以1020HZ的接收电平为基准，其他频率的接收电平读相对于1020HZ 的接收电平的偏差值。
1．2．4计算方法：偏差值=（1020HZ的实际测试值dBm）- 其他频率的实测值 dBm。
1．3增益随输入电平的变化（正弦法）1．3．1测试目的：本项测试反映被测设备增益的非线性。
通过测试增益随输入电平变化的特性，来评定音频通路的质量。
1. 3. 2测试标准在四线（或二线）接口，发送端送正弦信号频率为1020HZ，电平为-55 dBm 至+3dBm,在接收端测试此信号相对输入电平为-10dBm信号的增益变化。
1．3．4．计算方法：在进行增益随输入电平的变化项目测试中，常常使用MS371A仪表中的GAIN（dB），一般不用LEVEL（dBm）,当用GAIN（dB）测量时，偏差=（-10dBm的实际测量值）-（其他dBm的实际测量值）1．4．空闲信道噪声（衡重噪声）1．4．1测试目的：测试音频道路在无业务状态下，由热噪声，电源干扰等原因引起的噪声，以评定音频通路的质量。
阿尔卡特程控交换机培训内容
现场培训内容目录一. 硬件 (1)1. 电路板的插拔方法 (1)2. 电路板的指示灯含义 (1)(1). CPU板 (1)(2). eZ32板 (1)(3). eUA32板 (2)(4). NPRAE板上 (2)二. 软件 (3)1. 创建分机 (3)2. 修改分机的公网类别（内线、市话、国内长途、国际长途） (4)3. 删除分机 (6)4. 查看话务台的工作状态 (7)5. 查看中继的工作状态 (8)(1). 实时查看中继线状态 (8)(2). 静态查看中继线状态 (8)6. 查看电路板的工作状态 (8)(1). 查看所有电路板状态 (8)(2). 查看某个电路板状态 (9)7. 查看话机的工作状态 (9)8. 查看模拟/数字用户板的各端口占用状况 (9)9. 修改数据后如何进行数据备份 (11)一. 硬件1. 电路板的插拔方法插板：用手拿着电路板的黑色绝缘侧板，将电路板对准交换机的插槽，沿着插槽向前滑动一段，然后再用右手的大拇指和中指分别按住电路板黑色绝缘侧板的上端和下端，用力向里推，直到听见一个声响，证明电路板已经插实。
拔板：用大拇指抠住电路板下端的扳手，用力向下抠，直到听到一个声响，证明电路板已经脱离交换机后板接口的束缚，这时，电路板能够随着手的拉动在插槽上滑动，然后再用大拇指把电路板下端的扳手扣回去，手持黑色绝缘侧板将电路板完全拉出即可。
2. 电路板的指示灯含义(1). CPU板CPU板上有2个指示灯，分别是“CPU”灯和“ETH”灯。
①“CPU”灯（绿）——交换机状态指示灯长亮：交换机处于初始化状态。
闪亮：交换机处于正常运行状态。
②“ETH”灯（橙）——以太网接口的连接状况点亮：以太网物理上连接可靠。
闪亮：以太网上有数据流通过。
(2). eZ32板eZ32板上有2个指示灯，分别是“CPU”灯和“BSY”灯。
①“CPU”灯（绿）——交换机状态指示灯长亮：交换机处于初始化状态。
闪亮：交换机处于正常运行状态。
阿尔卡特培训BTS手册(开站,扩减容等)

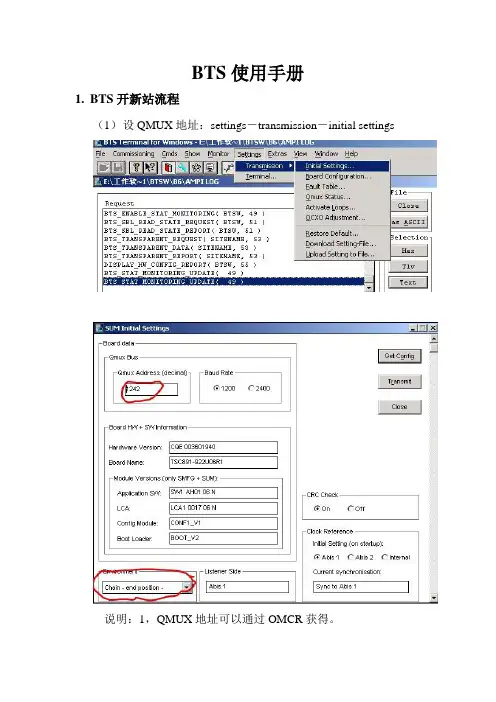

BTS使用手册1.BTS开新站流程（1）设QMUX地址：settings－transmission－initial settings说明：1，QMUX地址可以通过OMCR获得。
2，如果只有一个BTS，选择chain-end postion如果有两个BTS，共用一路传输，第一个BTS选择chain-middle postion，第二个选择chain-end postion 3，设置好之后，点transmit。
可以选择get config来查看设置（2）设置OML时系注o MU1时系地址通过OMCR获得，一般只有一个BTS时，地址为2，QMUX地址为1。
把TRE时系全部清空，自动会下载。
设置好之后，点transmit。
可以选择get config来查看设置(3)地址和时系下载好之后，等待数据下载，正常情况下，SUMA板上ABIS1和OML灯常亮，O&M灯闪亮，表示正在下载数据，等O&M灯长亮，表明数据下载完成。
（4）等ANC,TRE全部起来之后，如果发现TRE上的RSL,OP灯亮闪，第一看频点时系有没有下载，如果没有下载下来，和omcr 对时系，手动输入；第二看bts－tel，如果是OPR，就把tel激活，方法：按F3，选择对应的tel（第一扇区选择BTS-tel1,第二扇区选择BTS－tel2），点INIT激活2.BTS扩容（1）扩频点一，选择Cmds——Modify HW Configuration二，把要扩容的频点插入槽位，连好连线三，选择Cmds—end modification of HW config四，会跳出一个bts terminal for windows框,选择yes五，以选择show----sector mapping查看频点有没有加进去如果能在sector mapping里看到了加进去的频点，那就已经扩容好了，只要等频点的起来；如果还看不到，可以再重复操作。
如果真的扩不上去，可以选择开关电（2）减频点一，把要减掉的频点打死，然后把频点拔出来。
设备介绍-1662SMC
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
设备/系统应用组网方式
1662SMC 能够在G.652、G.653、G.654等光纤上传输，其主要应用领域包括： 本地和城域环；
城域网的多业务数据中心；
带中间分插或再生站点的点到点链路； 集成光放大器的超长途传输。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
线形结构
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自
传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自 传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自 传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自 传播、复制、交流与使用本文档的部分或全部内容。
上海贝尔阿尔卡特股份有限公司
上海贝尔阿尔卡特股份有限公司上海贝尔阿尔卡特股份有限公司(Alcatel Sbell)贝尔阿尔卡特官方网站网址:/[编辑]上海贝尔阿尔卡特股份有限公司简介上海贝尔阿尔卡特股份有限公司是中国通信行业第一家外商投资的股份制企业。
它是由原上海贝尔转股改制后，与原阿尔卡特在华主要业务于2002年5月28日合并而成。
阿尔卡特朗讯拥有端到端的产品线，覆盖固定，移动和专网通信市场。
公司拥有强大的集成能力和国际资源，致力于提供以用户为核心的宽带解决方案，帮助运营商满足最终用户的个性化需求。
与全球信息技术同步的本地研发实力是阿尔卡特朗讯的核心竞争力之一。
阿尔卡特朗讯是阿尔卡特全球宽带接入，NGN，3G，和光领域研发中的重要组成部分，公司同时从事前沿技术的前瞻性研究与创新，以确保公司技术能力的不断提升。
阿尔卡特朗讯拥有世界一流的生产能力，完全融入阿尔卡特全球制造体系。
公司拥有世界级的生产设备，面向中国及全球市场提供多元化的产品。
凭借对客户需求的深入了解，国内和国外市场广泛、完整的营销服务网络，阿尔卡特朗讯致力于成为客户的首选供应商。
阿尔卡特朗讯渠道作为国内外知名供应商，阿尔卡特朗讯渠道管理与各事业部及销售团队致力于为全球各合作伙伴提供全面的产品线及完善的解决方案、并在售前售后给予强而有力的支持。
阿尔卡特朗讯提倡关注合作伙伴利益，注重提升合作伙伴的可发展空间，希望通过建立良好长期合作、共同成长的伙伴关系，为客户提供全面的产品、完善的解决方案和优质的服务。
除阿尔卡特海外事业部及研发部外，在国内另设有固定通信网络集团、移动通信网络集团、专用通信网络集团及各集团研发部。
可提供全面、高品质的产品及个性化的解决方案。
并且，阿尔卡特朗讯国内营销总部设于上海，在全国另建有31个分公司，分别管辖北京、广州、浙江、江苏、重庆、山西、西藏、新疆等各省业务，呈辐射状发散。
可在第一时间作出反映及给予合作伙伴有力的支持。
渠道管理职能：定制认证体系和完善的渠道体系，对产品经销商、战略合作伙伴的进行审核、认证、管理及商务谈判并与合作伙伴建立长期可靠的业务合作模式，共同拓展市场。
阿尔卡特培训资料081222
1至3槽为A21E1盘，下63个E1电路，给设备配套的是64系统的DDF架。 10、12槽为按1：1备份的CONGI盘，主要功能是提供两路电源输入 及时钟的输入输出等功能。11槽是SERVICE盘，用于公务电话功能。 22槽为EQUICO盘(监控盘）设备的FLASH卡就插在此盘内。23及40 槽是1：1热备份的矩阵盘，功能是交叉连接功能。24槽是63E1盘，是 对应1-3槽的E1电路处理盘。25和28槽是2.5G光盘，是对应环上方向 的两个光口。
电 源 盘
第4槽 第2槽 第1槽
第5槽 第3槽
电 源 盘 防尘网提手
联通文档，未经许可不得扩散
文档密级：内部公开
.维护注意事项：
★第1槽位为设备的综合盘，本盘集成了设备的主要功能，盘上 有A(左)、B（右）两个光口。设备的软件及数据储存在位于综 合盘上的FLASH卡上面，插卡的插槽位于盘的左侧，换盘的时 候必须先将原盘的卡拔下，插到新盘上面。 ★第2槽位为2M接口盘，换盘时先拔下机盘，然后拔下2M电缆 插头；把电缆插头插到新盘的2M插座上后再将盘插到槽位中。 ★1642EM设备机盒内部有一个散热风扇，必须定期对风扇防尘 网进行清理。防尘网插在右面电源盘的右侧，外面有一个U型 的提手，只需抓住提手向外拉即可将防尘网拔出。
联通文档，未经许可不得扩散
文档密级：内部公开
ACCESS CARD WITH OPTICAL MODULE
PORT CARD WITH OPTICAL MODULE
J J5 J6 J1 J1 J2 J2 J3 J4 J5 J8 J4 J6 t Channel 1 Output channel 1 Input Channel 2 Output channel 2 Input Channel 3 Output channel 3 Input Channel 4 Output channel 4
上海贝尔阿尔卡特笔试资料(最全版)
考试题判断题，请判断下列说法是否正确。
请填“Y”或“N"。
1.进入静电敏感区域如果没有穿防静电鞋或防静电鞋跟带只要不碰板子和电子器件是不会造成静电损害的。
（ n）2.因为人是产生静电放电的最主要因素，所以作好个人的静电防护可以消除静电的危害。
（y ）3.若1320CT连接在1660SM上, 可通过STM-N信号中的DCC通道监控到与之相连的1686WM设备。
（n）4.网络管理系统（1353SH）通过F接口和SDH设备进行通信。
（ N ）5.1353NM网络管理系统是一个网元级的网络管理系统，它以单个网元作为基本的管理对象。
（ Y ）6.1353SH网络管理系统中可以随意控制1320CT对设备配置的修改权限。
（Y ）7.1353SH的网管信息传递需在SDH网络中需要用LAPD协议进行网管通道的连接管理。
（ Y ）8.安装1353NM时,由于现场缺乏部分正式license,工程督导决定将缺乏的部分采用临时license替代,与正式license”凑合”在一起安装,系统能正常运行。
( y )选择题，请选择正确答案，或单选或复选。
1.SDH开销中，下面哪个字节用于路径跟踪（path trace）？( D )A)C2； B)G1（1-4）； C)G1（5-7）； D)J1。
2.通过复用结构可知1个STM-1（155M）信号最多只可容纳( D )个E1（2M）信号传输？A)64 ； B)24 ； C)32 ； D)63 。
3.MS-AIS、MS-RDI是由什么字节检测的？( D )A）K2的b1-b3； B）K2的b4-b6； C）K2的b5-b7； D）K2的b6-b8 。
4.24位比特间插奇偶校验是由哪个字节完成的？( B )A)B1； B)B2 ； C)B3。
5.在段开销中数据通信通路是（ D ）。
A)A1、A2 B)J0 C)E1、E2 D)D1～D12 。
6.S1表示同步状态信息，其中（ C ）比特用来表示同步时钟质量SSM？A)1、2、3、4 ； B)1、3、5、7 ；C)5、6、7、8 ； D)2、4、6、8 。
阿尔卡特1642EM 介绍
阿尔卡特北京分公司
8
ISA-ES1 8FE (3)槽位
1、板卡指示灯含义:
(1)板卡运行灯 绿色正常 红色严重告警 黄色一般告警 (2) 以太网接 口状态灯 亮为连接状态 闪烁为激活状态 (3)以太网接口速率指示灯 不亮为10M速率 亮为100M速率
2、 ISA-ES1 8FE 板卡功能:
8路10M/100M的以太网接口 .以太网的二层交换 .以太网的数据存储在ISA-ES1板上的一张FLASH 卡
2010年8月28日 阿尔卡特北京分公司 3
STM-
1642EM 设备槽位介绍
1642EM设备槽位
2010年8月28日
阿尔卡特北京分公司
4
1642EM正视图
面板上有3个指示灯 1、PWR灯，绿色，表示电源 2、NALM灯，橙色指示一般告警 3、SALM指示严重告警
2010年8月28日
阿尔卡特北京分公司
2010年8月28日
阿尔卡特北京分公司
6
2、 MB4-1 (1槽位)的板卡功能
两路STM-4/1 光口 .管理和控制功能 .电路的交叉连接 .同步时钟 .保护倒换(SNCP MSP) .SDH的数据存储在MB4-1板上的一张FLASH 卡上
2010年8月28日
阿尔卡特北京分公司
7
DE1B32 (或DE1B4-1槽位 (1槽位)
(1)(2)(3)
(4)
(5)
(6)
(7)
(8) (9)(10) (11)(12) (13) (14)(15)
(1) 板卡运行灯 绿色正常 红色硬件失效 (2)一般告警 (3)严重告警 (4)Q3接口 (5)维护终端接口(6) Housekeeping 接口 (7)DEBUG 接口(内 部使用) (8)2M外部时钟输出 (9)2M外部时钟输入 (10) 公务话机接口 (11)光口1 输出 (12) 光口1 输入 (13)板卡复位键 (14)光口2 输出 (15) 光口3 输入(16)公务状态灯 (17)光口1告警灯 (18)光口2告警灯
上海贝尔阿尔卡特TD-SCDMA解决方案
上海贝尔阿尔卡特TD-SCDMA解决方案序言在第三代移动通信(3G)标准领域，为了避免重演在2G领域由于各国(地区)频率分配的方式及制式技术选择的不同而造成的全球漫游困难，国际电信联盟(ITU)在3G中提出了IMT-2000(国际移动通信-2000)的倡议，并由此而催生了最终的三大主流国际标准：WCDMA、CDMA2000和TD-SCDMA。
其中，由中国提交的TD-SCDMA标准，虽然在ITU的标准征集阶段是后来者，却凭借其独特的技术优势最终胜出。
同时，作为三个主流标准中惟一一个TDD标准，该技术从诞生初始就一直备受世人关注。
在同样满足IMT2000要求的前提下，TDD系统有以下特点：（1）TDD能使用各种频率资源，不需要成对的频率；（2）TDD适用于不对称的上下行数据传输速率，特别适用于IP型的数据业务；（3）TDD上下行工作于同一频率，对称的电波传播特性使之便于使用诸如智能天线等新技术，达到提高性能、降低成本的目的；（4）TDD系统设备成本较低，将可能比FDD系统低20％-50％。
当今移动通信的发展已相当成熟，较2G，3G网络建设起点更高。
运营商致力于打造一个能提供完整端到端服务的可靠网络，并希望从一开始就提供良好的覆盖和质量。
上海贝尔阿尔卡特凭借ALCATEL在3G方面的经验，依托强大的本地开发与支持能力，成为国内重要的3G端到端解决方案供应商。
通过与大唐移动通信设备有限公司的合作，上海贝尔阿尔卡特已能提供完备的端到端TD-SCDMA解决方案。
我们的方案能够在满足各种业务QoS的前提下，最大限度的提高容量和扩大覆盖，从而降低运营成本，提高效益。
上海贝尔阿尔卡特为运营商提供的先进、成熟的端到端的TD-SCDMA解决方案，涵盖了无线接入网、电路域核心网、分组域核心网、业务应用平台以及传输网和支撑网等所有领域。
同时，上海贝尔阿尔卡特在GSM以及WCDMA网络规划、网络设计和网络优化方面积累了丰富的经验，结合我们对TD－SCDMA技术特点的深刻理解，能帮助运营商做好TD-SCDMA网络的成功部署。
阿尔卡特一体机小精灵培训资料
CRSU培训资料1）CRSU交换部分：CRSU交换部分采用一个JR02-A3机架作为远端RSU，此RSU单独使用一个2048bit/sec的PCM Link中继连接母局。
每个远端RSU最多可配置8块32线模拟用户的ASTA板，提供最多256线的模拟用户接入。
每个JR02-A3架的控制分架配置有一块DTRF，CALC，TAUC，CONV25，CONV28（当ISDN数字用户板装配时才需要）和RNGF。
具体板位如图：SLOT03 ···································································· CONV25B: 电源板SLOT09 ······························································· DTRF: 子局RSU接口板SLOT11 ····················································· CALC: 时钟和告警板（远端）SLOT13 ·····································································TAUC: 用户测试板SLOT15 ···········································································R NGF: 铃流板SLOT17-31 ········································································ ASTA:用户板相关电路板指示灯的说明●DTRF-RIM板的全部的灯都使用；LED1 & LED2 当RSU未被激活时，此两盏灯慢闪，当RSU活了之后，此两灯快闪；LED3 只有当进行PACKET SWITCHING 时，才闪动；LED4 指示LOOPA的状态熄灭没有告警常亮有告警慢闪此LOOP上没有RSU处于工作状态快闪此LOOP上至少有一个RSU处于工作状态LED5 指示LOOPB的状态，说明同LED4；LED6 指示系统的不同工作状态熄灭普通工作状态常亮不正常的状态。
上海贝尔阿尔卡特5020移动软交换解决方案：打造下一代移动核心网
（） １ 呼叫服务器地理冗余方案
一
于世界各地 ２ ／ Ｇ３ Ｇ网络的各种网元、 端局、 长途局和关口局 上海贝尔阿尔卡特基于下一代网络（ Ｇ ） Ｎ Ｎ 架构的 ５２ 移 ００ 动软交换解决方案采用革命性的开放平台技术．其先进的软硬 件平台、 大容量 、 高密度 、 低功耗和平滑的演进性等特点显著降
低了网络运营成本（Ｐ Ｘ 和建设成本 （Ａ Ｅ ）并可有效地 ＯＥ ） ＣＰＸ，
为了达到上述目的，仅仅采用控制与承载分离的软交换架
ห้องสมุดไป่ตู้
构是远远不够的． 系统还必须具备更大的密度和容量， 从而使大 本地网组网得以有效实现 另外． 系统还必须具备很好的可扩展
性和开放性． 以最大程度地提高系统的灵活性 、 增强系统业务提 供能力并且大规模缩短业务提供周期
具竞争力． 有效降低了 Ｃ Ｐ Ｘ ＡＥ
统容量大、 密度高， 模块种类／ 数量少。 其强大的处理能力使系统大容量、 高集成度成为可能． 单机 架支持 １ ０ ０万 Ｂ Ｃ （ Ｈ Ａ 最忙时呼叫数 ）并集成了计费网关和网 ， 元管理服务器． 因此大大减少了网元的数量． 使每端１的价格更 ５
．
．
．
．
．
有持续的平滑演进能力
． ．
两种冗余备份方式
媒体网关所有的网络接 １和光接 １均支持 １ １ ５ ５ ＋ 物理端
口保护
受益于上海贝尔阿尔卡特 ５２ 移动软交换全面的、 ００ 完整的
软硬件安全性 、可靠性设计 ．目前网络中已经商用的 １８ ２个 Ｍ Ｃ服务器和２２ Ｓ ７ 个媒体网关（ 截至 ２０ 年第一季度）可靠性 ０６ ．
维普资讯
产品 方 与 案
上 海 贝 尔 阿尔 卡 特 ５ ２ ０ ０移 动 软 交换 解 决 方 案 ： 打造 下 一代 移 动核 心 网
上海贝尔阿尔卡特各产品主要设备接地
NGN中7510接地线安装
作为TG的7510设备，在机架中安装过程中要 注意接地线的连接。 7510需布放6MM2接地线连接到TRU的接地铜牌 上.
9 | Presentation Title | Month 2006
All Rights Reserved © Alcatel-Lucent 2006, #####
各主要产品目录
二、IPD设备接地要求
• 7750SR1设备接地介绍 • 7750SR7设备接地介绍 • 7750SR12设备接地介绍
三、传输设备接地要求
• 1660、1662设备接地介绍 • 1850 设备接地介绍
3 | Presentation Title | Month 2006
All Rights Reserved © Alcatel-Lucent 2006, #####
3。在5EFGB铜排上接入了其它设备或金属结构的地线，对与机房交换设备接地 系统来说会存在公共地阻抗的问题，这部分阻抗就是从5EFGB到大楼总接地排， 若其它设备或金属结构引入了雷击电流，就回抬升5EFGB铜排的地电位，从而在 交换设备直流电源工作地和机壳保护地间形成电位差，引起机架内电路板工作 异常或损坏。
5ESS CDMA接地要求（一）
5ESS交换设备接地系统为单点接地方式， 交换系统定义一接地参考点，所有与5ESS 交换设备相关的接地线都应接到这一接地 参考点后接地。在朗讯科技接地标准中， 该接地参考点被称为5ESS接地窗。
在5ESS交换设备接地系统中，交换设备机 架，架顶走线槽，交流电引接铝管及5ESS 工作地，保护地铜排等均应与大楼相关金 属结构绝缘，仅通过5ESS接地窗接地。
因非5ESS交换设备的接地方式与朗讯科技 接地标准有较大区别，所以，严禁非5ESS 交换设备的接地线接至5ESS保护地铜排， 同时，也严禁非5ESS交换设备从5ESS工作 地铜排引接工作地线。
阿尔卡特光传输设备日常维护培训课程
量，影响正常的网管数据传输和引起其他意外。 • 要关闭网管计算机，必须先将操作系统正常退出，再切断电
源。
SDH设备日常维护要求
• 保证设备的工作条件，如工作环境和工作电源；保持机房清洁、防尘、 防潮、防止鼠虫进入。
常见故障分析及处理
同步信息S1字节失配（S1-M1SS）
出现此告警表示对端有“S1”发送，但本盘没有收到“S1”信号。 出现告警的原因： 1、 当光路盘接收不到的光信号或光路出现异常时； ➢ 2、 可能是表示对端有S1发送，但本盘没有收到S1信号；
3、 如果时钟盘配了传递“S1”字节，群路盘有传递“S1字节 的功能； ➢ 4、 可能是时钟盘或光盘不好引起。 处理的方法： 1、如果是时钟盘没有配“S1”字节，请按要求配置即可消除告警， 如果是O2500光盘没有传递功能请将BCT软件升级，O2500光盘上 有一个活动配置“S1控制”应设为“开”。 2、如果机盘不好请更换机盘。
阿尔卡特光传输设备日常维 护培训课程
内容提要
• 设备运行环境 • 网管计算机的运行环境要求 • SDH设备日常维护要求 • 基本操作与注意事项 • 故障定位的基本思路及常用方法 • 常见故障分析及处理 • SDH误码分析
设备运行环境
设备运行环境
保证设备正常工作的直流电压：－48V
允许的电压工作范围是： –48 ±20%（-38.4V~-57.6V）
处理的方法：
1.用光功率计测量接收光功率；检查接收光功率是否正常，检查光接头断面是 否清洁，对端发送光功率是否正常。 2.当接收功率过大时需加衰耗器;接收光功率过小时可更换发送光功率大的机 盘等。
上海贝尔阿尔卡特1642设备介绍 n
1642EM 设备硬件介绍 二 1642EM板卡介绍
ISA-ES1 8FE (3)槽位的板卡功能 .8路10M/100M的以太网接口 .以太网的二层交换 .以太网的数据存储在ISA-ES1板上的一张FLASH 卡
1642EM 设备硬件介绍 二 1642EM板卡介绍
FB板 风扇单元 (7)槽位 DC48_24B 电源单元 (6)槽位的板卡功能
(2)一般告警
(3)严重告警
(4)Q3接口
(5)维护终端接口
(6) Housekeeping 接口 (10) 公务话机接口
(7)DEBUG 接口(内部使用)
(8)2M外部时钟输出
(9)2M外部时钟输入 (15) 光口1 输入
(11)光口1 输出
(12) 光口1 输入 (13)板卡复位键
(14)光口1 输出
1642EM 设备操作终端与设备的连接
F口
RS232串口
笔记本
1642EM 设备操作界面简介
一、1642EM设备正常情况下是由网管管理，CT维护终端无操作权限，不能进行电路删配电路和机盘，只能查 看 1.启动1320CT 点击屏幕下方的开始菜单– 选择1320CT快捷键（参见下图）启动应用程序。
1642EM 设备硬件介绍 二 1642EM板卡介绍
FB板 风扇单元 (7)槽位 功能 FB板: . 风扇单元 .一路外部电源供电 DC48_24B电源单元 : .一路外部电源(48V /24V)供电 DC48_24B 电源单元 (6)槽位的板卡
1642EM 设备接口介绍
一、MB4-1板接口 MB4-1板卡介绍中（11）（12）；（14）（15）提供两路光信号（622M） 收发处理 二、DE1B32板接口 DE1B32板卡介绍中（2）提供32路2M信号收发处理、接口阻抗75欧姆 三、ISA-ES1 8FE接口 ISA-ES1 8FE板卡介绍中1—8 提供8个10M/100M全双工以太接口
阿尔卡特7750培训资料4：IES
阿尔卡特7750培训资料4：IES第3部分 7750 业务课程1 IES7750 SR业务实现R3.0Alcatel大学因特网增强业务7750 SR业务实现 R3.0Alcatel Proprietary, all rights reserved ? 2005, AlcatelIESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 2页7750 SR业务实现R3.0Alcatel大学课程目标在成功完成这个课程之后，学生将会熟悉：因特网增强业务的特征 ? IES的基础配置 ? IES上的DHCP配置IESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 3页7750 SR业务实现R3.0Internet Enhanced Service（因特网增强业务）（IES）Alcatel大学因特网增强业务（IES）是一个基于路由连接的业务，用户通过与一个IP路由器接口通信，来发送和接收因特网流量。
一个IES：有一个或多个逻辑IP路由选择接口，每个接口有一个SAP，SAP担当到用户网络的接入点。
允许面向用户的多个IP接口参与同一个路由选择实例，这个路由选择实例用于业务网络核心路由选择的连通性。
要求用户使用的IP寻址方案与其他提供者的寻址方案不同，甚至在整个网络都是唯一的。
因为IES是路由选择域的一部分，所以业务提供者的部分IP地址空间可以预留来提供IES业务，预留的部分是用户可配置的。
既然IES业务中流量的通信是利用一个IP接口来进行核心路由选择，那么流量就不需要通过隧道到达远端路由器。
因此，在配置业务时，IES不要求配置任何7750 SR SDP 。
IESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 4页7750 SR业务实现R3.0因特网增强业务（IES）Alcatel大学用户网络SAP PE因特网因特网增强业务Alcatel Proprietary, all rights reserved ? 2005, AlcatelIESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 5页7750 SR业务实现R3.0IES的特征> 支持得SAP封装有：以太网：null，dot1q和q-in-q ? SONET/SDH：IPCP，BCP-null和 BCP-dot1q> IP接口：多数选项都在核心IP接口上建立? VRRP——对IES来说，不止有一个IP接口 ? 第二类IP地址 ? ICMP选项因特网增强业务Alcatel Proprietary, all rights reserved ? 2005, AlcatelAlcatel大学IESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 6页7750 SR业务实现R3.0IES的特征（续）> 支持的路由选择协议有：RIP ? OSPF ? IS-IS> QoS策略：仅在单播队列中应用业务进入策略? 第二层和第三层标准可用于流量分类> 过滤器策略：IES只能应用IP过滤器策略因特网增强业务Alcatel Proprietary, all rights reserved ? 2005, AlcatelAlcatel大学IESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 7页7750 SR业务实现R3.0IES CLI结构Alcatel大学因特网增强业务Alcatel Proprietary, all rights reserved ? 2005, AlcatelIESAlcatel Proprietary, all rights reserved ? 2005, Alcatel第3部分课程 1 第 8页7750 SR业务实现R3.0配置一个IESAlcatel大学1.创建一个IES业务，并把它与一个用户ID关联起来。
