集电线路基础知识
电力线路基础知识讲解
5.2.1 导线截面选择原则
1．按经济电流密度选择 输电线路和高压配电线路由于传输距离远、容 量大、运行时间长、年运行费用高，导线截面 积一般按经济电流密度选，以保证年运行费用 最低。
微风振动是导线振动的主要形式，国内普遍安装防 振锤等来达到防振的目的。
如果选用设计正确的防振锤，一般可以使架空导线 的振动应力减少90 %以上。
29
5.1.4 防震锤
防振锤有两个锤头，用一根钢绞线连接。在钢 绞线中部有个线夹，以利于安装在导线上。钢绞 线与锤头组成了弹簧、阻尼、质量系统，振动时 通过钢绞线内摩擦和股间摩擦消耗能量，达到抑 制导线振动之目的。
45
1．按机械强度选择导线截面
架空线的最小允许截面应满足表5-4的规定，以防止架空 线受自然灾害条件影响发生断线。
导线材料种类
铝及铝合金绞线 钢芯铝绞线 铜线
6kV～35kV架空线
居民区
非居民区
35
25
25
16
16
16
1kV以下线路
16 16 φ3.2mm
注：与各种工程交叉施工时，铝及铝合金最小截面为35mm2，其他不小于16mm2。
耐张杆塔
3、转角杆塔 线路所经的路径尽量走直线，在需要改变线路 走向的转弯处设置的杆塔叫转角杆塔。 由于两侧导线的张力不在一条直线上，因而除 承受线路的垂直和水平荷载外，还有角度力。
角度力 线路拉力
线路拉力 转角
4、终端杆塔 终端杆塔用于线路的首端和终端，由于杆塔上只
有一侧有导线，所以承受线路单侧全部的拉力。 5、分歧杆塔
☺铜绞线（TJ）：
《电子线路基础》课件
电子线路是现代电子系统和设备的基础，是实现信息传输、处理和存储的关键环节。
掌握电子线Байду номын сангаас基础对于从事电子工程、通信、计算机、自动化等领域的技术人员来说是必备的技能。
电子管时代
20世纪初，电子管的出现标志着电子技术的诞生，随后出现了无线电广播、电视等应用。
集成电路时代
20世纪60年代，集成电路的发明使得电子设备进一步微型化，计算机、手机等产品开始普及。
总结词
数字逻辑电路是实现数字逻辑功能的电子器件，广泛应用于计算机、数字通信等领域。
数字逻辑电路通过逻辑门实现逻辑运算和逻辑控制功能，常见的数字逻辑门包括与门、或门、非门等。数字逻辑电路按照工作原理可分为组合逻辑电路和时序逻辑电路。组合逻辑电路由逻辑门组成，实现简单的逻辑功能；时序逻辑电路由触发器和寄存器组成，实现复杂的逻辑功能。
新型电子器件如量子点晶体管、二维材料电子器件等，具有更低的能耗和更高的速度，为集成电路的发展提供了新的方向。
新器件
新材料
集成电路
随着半导体工艺的不断进步，集成电路的集成度越来越高，芯片上集成的晶体管数量越来越多，性能越来越强大。
系统芯片
系统芯片是一种集成了多个功能模块的集成电路，可以实现更复杂的功能，具有更高的性能和更低的能耗。
电容器
描述电感器的种类、特性、单位及在电路中的作用。
电感器
介绍二极管的种类、特性、工作原理及在电路中的应用。
二极管
解释齐性定理的含义、公式及使用条件。
齐性定理
替代定理
特勒根定理
互易定理
介绍替代定理的含义、公式及使用条件。
阐述特勒根定理的内容、公式及使用条件。
解释互易定理的含义、公式及使用条件。
集电线路基础知识
集电线路基础知识目录一、集电线路概述 (2)1. 集电线路定义与功能 (3)2. 集电线路的分类 (4)3. 集电线路的发展趋势 (6)二、集电线路的组成及结构 (7)1. 导线的类型与选择 (8)1.1 架空导线 (9)1.2 电缆导线 (10)2. 线路杆塔 (11)2.1 杆塔类型 (13)2.2 杆塔基础 (14)3. 绝缘子与金具 (15)3.1 绝缘子的作用与类型 (16)3.2 金具的组成与选择 (17)三、集电线路的电气参数与设计 (18)1. 电气参数的概述 (20)2. 电阻、电抗的计算与考虑因素 (21)2.1 集电线路的电阻计算 (23)2.2 集电线路的电抗计算 (24)2.3 影响因素分析 (25)3. 线路设计与布局原则 (26)3.1 设计流程 (27)3.2 布局原则与注意事项 (28)四、集电线路的运维与管理 (29)1. 线路运行监控与故障诊断 (30)1.1 运行监控手段 (32)1.2 故障诊断方法 (33)2. 线路维护与检修规程 (34)2.1 日常维护措施 (35)2.2 定期检修流程与标准 (36)五、集电线路的施工技术与工艺要求 (37)一、集电线路概述集电线路是一种用于输送电能的输电线路，主要用于将发电厂产生的高压交流电能转换为低压交流电能，以满足城市和工业用户对电力的需求。
集电线路通常由导线、绝缘子、杆塔等组成，具有传输功率大、损耗小、运行维护简便等特点。
随着科技的发展和经济的进步，集电线路在电力系统中的地位越来越重要，对于提高电力系统的稳定性、可靠性和经济性具有重要意义。
架空线路：指沿地面架设的导线，包括直线段、耐张段、转移段等。
架空线路具有输送距离长、投资少、施工简单等优点，但也存在受气象条件影响较大、易受外力破坏等缺点。
电缆线路：指通过地下隧道或地面敷设的电缆进行输电。
电缆线路具有输送距离远、安全可靠、无电磁干扰等优点，但也存在投资大、施工难度高、维护困难等缺点。
集电线路基础知识 ppt课件
PPT课件
26
竣工验收
在工程全部结束后进行的验收
采用器材的型号、规格应符合设计要求。 线路设备标志应齐全。 杆塔组立的各相误差应符合规定，不能超过标准 拉线的制作和安装符合要求。 导线的弧垂、相间的距离、对地距离、交叉跨越距离及对建筑物接近距离符合要求 线位正确、接地装置符合要求 基础埋深、导线连接、补修质量应符合设计要求 沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。
PPT课件
10
导线排列
导线在电杆上的排列ቤተ መጻሕፍቲ ባይዱ式 1－电杆 2－横担 3－导线 4－避雷线
拉线的结构 1－电杆 2－抱箍 3－上把 4 －拉线 5－腰把 7－底把 8－ 地盘
PPT课件
11
横担
横担的分类。一般分为木横担、铁横担、次横担。按受力来 分可分为直线横担、耐张横担和终端横担。架空线路一般采 用角钢横担。
杆
塔
①
分类
直线（中间）杆、耐张（承力）杆、转角 杆、终端杆、跨越杆、分支杆
木杆，铁杆、钢筋混泥土杆、铁塔
②
①按作用地位和受力点分 ②按材料分
PPT课件
8
杆塔类型示意图
PPT课件
9
导线
导线的分类。架空集电线路常用的导线有裸铜导线（TJ）、裸铝绞线（LJ）、钢芯铝绞线
(LGJ）、和铝合金线（HLJ)、镀锌钢绞线（GJ）、低压线路也有采用绝缘导线的。
PPT课件
13
拉线
作用；平衡各个方向受力防止杆塔倾倒。 分类；普通拉线、人字拉线等如下图。
电杆拉线的类型 (a)普通拉线；(b)人字拉 线；(c)弓形拉线；(d)自
身拉线； (e)水平拉线；(f)共同拉线；
(g)V形拉线
铁路电力供电基础知识
放射式配电网络 放射式配电网络由铁路地区变、配电所 引出单独的回路，直接送至各室内、外变 电所或直接对高压设备供电。放射式配电 网络适用与向一级负荷或负荷功率较大的 设备供电。配电网络故障时，互相影响不 大，控制也方便，但基建投资较高，线路 通道站地多，较大的站场采用架空配电线 路通过时往往有困难。
第一章 电力供电系统概述
电力供电系统是整个铁路运输系统的重要组成部分， 是确保调度指挥、信号、通信、旅客服务等系统重 要负荷安全、可靠、不间断运行的基础设施，担负 着铁路指挥系统、自动化系统、牵引系统及铁路各 行各业的供电任务，因此其供电质量的好坏直接影 响到高速列车运行的正常与否，乃至直接危及到铁 路工作人员及乘客的生命安全。
第一章 电力供电系统概述
第一章 电力供电系统概述
两端供电式配电网络 两端供电式配电网络是铁路自动闭塞信号供电均采用此 种配电方式，即铁路沿线两相邻自动闭塞配电所（相距约 40~60km）向自动闭塞信号变压器供电。两个相邻自动 闭塞配电所的电源可互为备用，并装设自动闸及备用自动 投入装置。同时信号变压器二次侧还采用了低压联络线， 保证了对自动闭塞一级负荷的供电。 专为自动闭塞用的高压电力线路，在保证所供信号用电 安全的前提下，可供给通信设备及无电源地区的中间站与 行车有关房屋照明用电。
第二章 电力线路基础知识
独立电源应具备的条件 两路电源之间无联系，如取自两发电厂或不同电源的两个变电所， 其中一个厂或所发生故障时，另一个厂或所应继续供电。 两路电源之间有联系，但发生任何一种故障时，两路电源的任何 部分应不致受到损坏。 电压选择 电压等级选择 受电电压根据用电容量、可靠性和输电距离，可采用35(63)kV、 10(6)kV和0.38／o.22kV。自备发电所的发电机电压，可采用400V 和6.3kV。

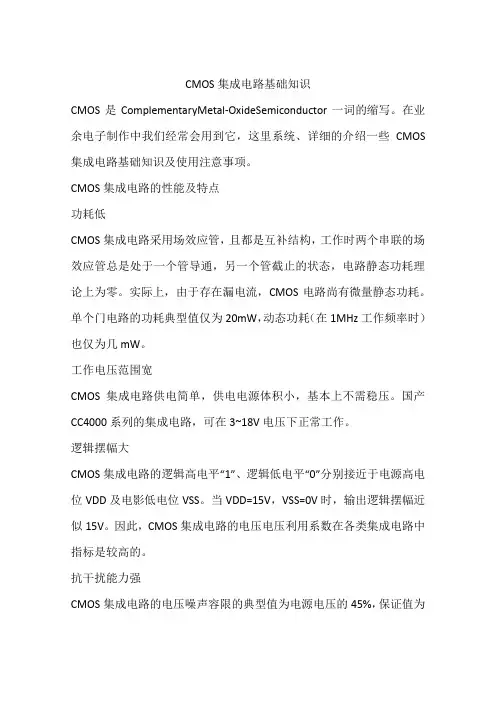

CMOS集成电路基础知识
CMOS集成电路基础知识CMOS是ComplementaryMetal-OxideSemiconductor一词的缩写。
在业余电子制作中我们经常会用到它，这里系统、详细的介绍一些CMOS 集成电路基础知识及使用注意事项。
CMOS集成电路的性能及特点功耗低CMOS集成电路采用场效应管，且都是互补结构，工作时两个串联的场效应管总是处于一个管导通，另一个管截止的状态，电路静态功耗理论上为零。
实际上，由于存在漏电流，CMOS电路尚有微量静态功耗。
单个门电路的功耗典型值仅为20mW，动态功耗（在1MHz工作频率时）也仅为几mW。
工作电压范围宽CMOS集成电路供电简单，供电电源体积小，基本上不需稳压。
国产CC4000系列的集成电路，可在3~18V电压下正常工作。
逻辑摆幅大CMOS集成电路的逻辑高电平“1”、逻辑低电平“0”分别接近于电源高电位VDD及电影低电位VSS。
当VDD=15V，VSS=0V时，输出逻辑摆幅近似15V。
因此，CMOS集成电路的电压电压利用系数在各类集成电路中指标是较高的。
抗干扰能力强CMOS集成电路的电压噪声容限的典型值为电源电压的45%，保证值为电源电压的30%。
随着电源电压的增加，噪声容限电压的绝对值将成比例增加。
对于VDD=15V的供电电压（当VSS=0V时），电路将有7V 左右的噪声容限。
输入阻抗高CMOS集成电路的输入端一般都是由保护二极管和串联电阻构成的保护网络，故比一般场效应管的输入电阻稍小，但在正常工作电压范围内，这些保护二极管均处于反向偏置状态，直流输入阻抗取决于这些二极管的泄露电流，通常情况下，等效输入阻抗高达103~1011Ω，因此CMOS集成电路几乎不消耗驱动电路的功率。
温度稳定性能好由于CMOS集成电路的功耗很低，内部发热量少，而且，CMOS电路线路结构和电气参数都具有对称性，在温度环境发生变化时，某些参数能起到自动补偿作用，因而CMOS集成电路的温度特性非常好。
35KV集电线路设备组成和作用基础知识讲解
3、单相短路：单相对地绝缘为零时，称为单项短路故障。
4、相间短路：两相相线相互短接，称为两相短路故障；几根相线相互短 接，称为相间短路故障。
缘体。
横担：横担电线杆顶部横 向固定的角铁，上面有瓷瓶，
横担
用来支撑架空电线的。常用的
有木横担，铁横担和瓷横担等
三种类型；低压架空线路常用
镀锌铁角横担；横担一般固定 在距电杆顶部300mm处。其作 用如下:
横担是杆塔中重要的组成
部分，它的作用是用来安装绝
缘子及金具，以支承导线、避
雷线，并使之按规定保持一定 的安全距离。
10、35ＫＶ集电线路巡检项目 1、排杆标示清晰、准确,杆身无弯曲、表面应平滑无麻点、蜂窝； 2、导线外观完好无断股变形，导线终端连接紧固可靠，无断股爆 线现象；
3、导线上有无铁丝、破布、塑料袋等异物悬挂，导线有无腐蚀、 闪络烧伤等现象；导线驰度是否一致，有无过松，过紧现象；
4、瓷式绝缘子有无裂纹、破损、闪络放电痕迹、烧伤等现象； 5、横担有无锈蚀、歪斜、变形；各部位的螺栓是否紧固，有无缺 帽，横担有无下移的印迹；
的导线用悬垂绝缘子串悬挂 。 杆塔代号含义： Z—直线杆塔 D—终端杆塔 F—分支杆塔 N—耐张杆塔 K—跨越杆塔 J—转角杆塔 H—换位杆塔 ZJ—直线转角杆塔
4、避雷线 输电线路中，除了输送电能的导线之外，还有防止雷击导线而
在杆塔最高处架设的架空地线，当雷击杆塔时，避雷线对导线起分 流耦合和屏蔽作用，降低导线绝缘子上的感应过电压。
《输电线路基础》第1章-输电线路的基本知识-第五节-线路绝缘.
2、耐张绝缘子串 耐张绝缘子串用于耐张、转角和终端杆塔，承受导线的全部张力。 当导线截面在185mm2及以下时，普遍用单串耐张绝缘子串， 如下图所示。
1-耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串
当导线截面较大或遇到特大档距，导线张力很大时，可采用双串 或四串耐张绝缘子串，四联串相对使用较多，特别是大跨越工程中。 如下图所示。
⑹由于钢化玻璃绝缘子表面强度高，使表面不易产生裂缝，玻璃介 质在1／50μs冲击时，其平均击穿强度达1700kV／cm，约为瓷质的 3．8倍，而耐弧性能比瓷质高，电气性能好，所以它的电气强度在 整个运行过程中一般保持不变，老化过程比瓷质更慢。 玻璃绝缘子的自破性，既是它的优点，也是它的弱点。 2、瓷质绝缘子 瓷质悬式绝缘子使用历史悠久，它所用的介质材料具有输电线路 所要求的特性，机械负荷、电气性能以及热机性能等都能满足各级 电压的要求。因此，所以瓷质绝缘子在输电线路中一直使用。
3、半导体釉绝缘子 半导体釉绝缘子是一种新型的绝缘子。 它的特点是在绝缘子外层含半导体釉。这种半导体釉中的功率损 耗使表面温度比环境温度高出几度，从而在雾与严重污秽环境中可 以防止由此凝聚所形成的潮湿，以此可以提高污秽绝缘子在潮湿环 境下的工频绝缘强度。 4、合成绝缘子 合成绝缘子是近几年来出现的一种新型绝缘子，其基本结构如下 图所示。
（四）绝缘子的标识含义 型号说明如下：
（五）绝缘子串 架空导线处于绝缘的空气介质中，由于电压等级较高，为保证导 线对地有必要的绝缘间隙，需将数只悬式绝缘子串接起来，与金具 配合组成架空线悬挂体系即绝缘子串。根据受力特点，在直线型杆 塔上组成悬垂串，耐张杆塔上组成耐张串。输电线路的绝缘配合， 应使线路能在工频电压、操作过电压、雷电过电压等各种条件下安 全可靠地运行。
配电线路工基础知识多项选择复习题库
配电线路工基础知识多项选择复习题库第一章基础知识二、多项选择题1．铁磁材料具有：（）。
（A）高导磁性；（B）磁滞性；（C）磁饱和性；（D）剩磁性。
答案：A、B、C、D2．换路定律内容为：（）。
（A）换路瞬间电容电压不突变；（B）换路瞬间电容电流不突变；（C）换路瞬间电感电压不突变；（D）换路瞬间电感电流不突变。
答案：A、D3．n个相同电阻串联有以下结论（）。
（A）总电阻为分电阻的n倍；（B）总电压按n等份分配；（C）各电阻上流过的电流相同；（D）各电阻消耗的功率相同。
答案：A、B、C、D4．对于单相负载电路，功率因数的大小等于（）。
（A）P/S；（B）Q/S；（C）R/Z；（D）P/Q。
答案：A、C5．在正弦交流电路中功率的形式有（）。
（A）瞬时功率；（B）有功功率；（C）无功功率；（D）视在功率答案：A、B、C、D6．正弦量的三要素：（）。
（A）最大值；（B）角频率；（C）初相角；（D）相位差。
答案：A、B、C7．平板电容器电容量的大小（）。
（A）与极板上的电量成正比；（B）与极板间的电压成反比；（C）与两极板的正对面积成正比；（D）与极板间的距离成反比。
答案：C、D8．对称三相正弦量的特点：（）。
（A）有效值之和等于0；（B）瞬时值之和等于0；（C）相量值之和等于0；（D）最大值之和等于0。
答案：B、C9．误差的表示方法：（）。
（A）绝对误差；（B）相对误差；（C）基准误差；（D）粗大误差。
答案：A、B、C10．对称三相电路的特点：（）。
（A）三相线电流对称；（B）三相负载电流对称；（C）三相负载电压对称；（D）三相负载功率相等。
答案：A、B、C、D11．RLC串联电路，从电路发生谐振点开始增加电源频率，则：（）。
（A）电路阻抗开始减小；（B）电路阻抗开始增大；（C）电路电流开始减小；（D）电感电压开始大于电容电压。
答案：B、C、D12．RLC并联电路发生谐振时，具有以下特征（）。
（A）IL＝IC；（B）总电压与总电流同相位；（C）XL＝XC；（D）电流达最大值；（E）总阻抗达最大值；（F）I总＝IR。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
输电线路基本知识
• 绝缘子旳分类：
• ⑴.按构造分为：支持绝缘子、悬式绝缘子、防污型绝缘子和套管绝 缘子。
• ⑵.按型式分为：针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、 棒式绝缘子、拉紧绝缘子等。
• ⑶.按材质分为：瓷质绝缘子、钢化玻璃绝缘子、复合（硅橡胶）绝 缘子。
• 运营中良好绝缘子至少片数 ：
电压等级 （kV）
35
66
片数
2
3
110 220 330 500
5
9
16
23
瓷横担
拉紧绝缘子
蝶式绝缘子
针式绝缘子
悬式绝缘子
棒式绝缘子
复合绝缘子
钢化玻璃绝缘子
瓷质绝缘子
• 5.金具
• 线路金具是用于架空电力线路将绝缘子和导线、避雷线悬 挂、拉紧在杆塔上，用于导线、避雷线旳接续和防振、保 护，用于拉线杆塔旳拉线紧固、调整等。
• 电杆（混凝土电杆及钢杆）基础
• 电杆基础分为承受电杆本体下压旳基础（底盘）和起着稳定电杆作用 旳拉线基础。如图1-11～1-13所示。
底盘 1-钢筋网
拉盘 1-拉环；2-钢筋网
卡盘 1-卡盘螺栓；2-混凝土电杆根部
• 2.铁塔基础
•
铁塔基础根据铁塔类型、地形地质、承受旳外负荷及施工条件旳
不同，一般采用旳有下列类型。
• (1).按杆塔旳材质分为：铁塔、水泥杆、木杆。
• (2).按杆塔旳类型分为：直线杆塔、耐张杆塔、转角杆塔、 终端杆塔、跨越杆塔、换位杆塔。
• 直线杆塔：又称中间杆塔，用于线路直线中间部分。这种 杆塔在平坦地域一般占杆塔总数旳80％左右。
（完整word版）输电线路基本知识
（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。
电能的优点可简便地转换为另⼀种形式的能量。
可经过⾼压输电线路长距离输送，供远⽅⽤电。
现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。
2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。
电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。
35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。
1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。
钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。
钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。
铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。
集电线路基础知识
(1)杆塔基础
主要由地盘、卡盘、拉线盘及接地体组成
v
作用是防止杆塔由于承受各种负荷倒塌
接地及接地装置பைடு நூலகம்
需要接地的部件。架空避雷线、杆塔基础、杆塔导地线、横担、
安装与杆塔的避雷器及保护间隙。
线路防雷接地主要任务。①防止雷电击中导线造成重大事故②
防止雷电形成的高电压击毁线路绝缘造成反击。
接地装置。包括接地体和接地引下线。
铁塔组立
铁塔组立
集电线路验收
验收依据
与施工单位签订的工程施工合同。 设计部门的施工图纸和相关资料。 依据《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB5017392标准。 依据《110-500KV架空送电线路施工及验收规范》GB50233-2005标准。
依据国家现行标准《架空送电线路导线及避雷线液压施工工艺规程》中的有关规 定。
杆塔及拉线验收。
接地验收。
架线验收。
在工程全部结束后进行的验收
采用器材的型号、规格应符合设计要求。 线路设备标志应齐全。 杆塔组立的各相误差应符合规定，不能超过标准 拉线的制作和安装符合要求。 导线的弧垂、相间的距离、对地距离、交叉跨越距离及对建筑物接近距离符合要求 线位正确、接地装置符合要求 基础埋深、导线连接、补修质量应符合设计要求 沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。
集电线路介绍
二 〇 〇 九 年 六月
目
录
1
集电线路基础知识 2 集电线路施工 3 集电线路验收 4 哈日乌苏一期集电线路
集电线路基础知识
二 〇 一 七 年 六月
集电线路的结构
集电线路电杆结构图
架空集电线路主要由杆塔基础、杆塔、导线、横担、绝缘子、金 具、拉线等组成。
2.电力线路知识介绍解析
6、如何快速区分电力线路的种类
导线在杆塔上的排列方式： 三相四线制低压线路的导线，一般都采用水平排列；
三相三线制的导线，可三角排列，也可水平排列；
多回路导线同杆架设时，可三角、水平混合排列，也可全 部垂直排列；
电压不同的线路同杆架设时，电压较高的线路应架设在上
面，电压较低的线路应架设在下面； 架空导线和其他线路交叉跨越时，电力线路应在上面，通 讯线路应在下面。
1－避雷线；2－双分裂导线；3－塔头；4－绝缘子； 5－塔身；6－塔腿；7－接地引下线；8－接地装置； 9－基础；10－间隔棒；
图2-3 输电线路的组成元件（猫头塔）
架空输电线路的组成
（1）导线
导线的作用 导线是架空线路的主体，担负着传导电流、输送电能的作用。 导线的种类 导线材料：导线是固定在杆塔上输送电流用的金属线，由于导线 常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度 变化的影响，以及空气中所含化学杂质的侵蚀。因此，导线的材 料除了应有良好的导电率外，还须具有足够的机械强度和防腐性 能。目前在输电线路设计中，架空导线和避雷线通常用铝、铝合 金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强 度高，耐振、耐腐蚀性能强，重量轻等特点。
弧垂：导线悬挂在杆塔的绝缘子上，自悬挂点至导线最低
点的垂直距离称为弧垂。
档距：同一线路上相邻两根电杆之间的水平距离称为架空 线路的档距（或跨距）。 线间距离：380V为0.4～0.6m；6～10kV为0.8～1m；35kV 为2～3.5m；110kV 为3～4.5m。
线路的基本知识
线路的基本知识线路是指连接两个或多个地点的路径或通道。
在现代社会中，线路扮演着至关重要的角色，它们用于传输各种形式的信息和能量。
无论是电力线路、电信线路、交通线路还是网络线路，它们都承载着人们的生活和工作所需的基础设施。
本文将介绍线路的基本知识，包括线路的类型、组成以及其在不同领域的应用。
一、线路的类型线路可以根据其传输的内容和形式来分类。
常见的线路类型包括电力线路、电信线路、交通线路和网络线路。
1. 电力线路电力线路用于传输电能。
它由输电线、变电站和配电线路组成。
输电线通常由高压输电塔或电缆铺设而成，将发电厂产生的高压电能传输到变电站。
变电站将高压电能转换为低压电能，并通过配电线路将其送达用户。
2. 电信线路电信线路用于传输通信信号。
它包括电话线路、光纤线路、卫星通信等。
电话线路是最常见的电信线路，通过铜线或光纤将语音信号传输到目标地点。
光纤线路则利用光的折射原理传输信号，具有更高的传输速度和带宽。
3. 交通线路交通线路包括公路、铁路、航空线路等。
公路主要用于陆地交通，是连接不同地点的主要通道。
铁路线路则用于铁路运输，通常由轨道和铺设在其上的铁轨组成。
航空线路则是飞机航线的集合，用于指引飞机飞行的路径。
4. 网络线路网络线路是连接计算机和其他网络设备的通信路径。
它包括局域网线路、广域网线路和互联网线路等。
局域网线路用于连接同一建筑物或办公区域内的设备，广域网线路用于连接不同地点的局域网，而互联网线路则是连接不同互联网服务提供商的线路。
二、线路的组成线路的组成主要包括导体、绝缘体和连接器。
1. 导体导体是线路中用于传输电流或信号的部分。
对于电力线路，导体通常采用金属材料，如铜或铝，以具备良好的导电性能。
而电信线路和网络线路则使用铜线、光纤等材料作为导体。
2. 绝缘体绝缘体用于包裹导体，以防止电流或信号的泄漏。
常见的绝缘材料包括塑料、橡胶等。
绝缘体的选择要考虑到其绝缘性能和耐久性。
3. 连接器连接器用于连接线路的不同部分或连接线路与设备之间。
第一讲---输电线路基础知识PPT课件
制造全过程可以实行机械化、自动化
制造工厂所需投资比瓷质绝缘子厂低
玻璃绝缘子机械强度高，可以降低制造成本和线 路造价
由于玻璃透明性，在外形检查时容易发现小裂缝 和内部损伤缺陷
由于钢化玻璃绝缘子具有出现各种损伤时均会发 生自破的特点，所以运行中可以不必进行预防性 试验，从而减轻劳动强度，提高经济效益。
• 架空输电线路将电能从发电厂输送到负荷中心, 沿途需翻山越岭,跨江过河,既要以受严寒酷暑,还 要承受风霜雨雪,这样对架空输电线路提出了与 大自然相适应的特殊要求.
2021
34
2021
35
2021
36
(一)能耐受沿线恶劣气象的考验
• 沿线自然气象状况对架空输电线路的影 响有电气和机械两个方面
• 气象参数有风速、覆冰厚度、 气温、空气湿度、
35~220KV的线路为高压输电线路 330~750KV的线路为超高压输电线路 1000KV及以上电压等级的线路为特高压输电线路 我国称电压380/220V、6KV、10KV为配电线路
其中1KV以下线路为低压配电线路，1~10KV为 高压配电线路。
2021
8
二、架空输电线路的结构及 各元件的作用
1、输电线路的分类 按结构分
①易于将其它形式的能转化为电能 ②便于远距离输送（输电线路、电缆） ③电能集中，分配自由 ④速度快（30万km/s），能量大，能 做到约时停送电
输电线路是电力系统中实现电能远距离传输的 一个重要环节，包括20架21 空线路和电缆线路。4
2、电力系统的组成
锅炉
电力系统 电力网
汽轮机
输电线路 配电线路
(2)避雷线（架空地线）
作用
避雷线悬挂于杆塔顶部，并在每基杆塔上均通过接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘子
绝缘子又称瓷瓶：
作用。用来固定导线并使导线与导线，导线与横担，导线与杆塔间保持绝缘 的，并承受导线的垂直荷重和水平拉力。因此选用应考虑绝缘强度和机械强度。 分类。常用的有针式绝缘子、悬式绝缘子、蝶式绝缘子和拉线绝缘子等
拉线
作用；平衡各个方向受力防止杆塔倾倒。 分类；普通拉线、人字拉线等如下图。
材
料
各项管理制度制定工作人员计划
准
安排
备
工作人员进场安全教育
施工现场调查联系住工地点
图纸会审
技
术
编制施工技术资料
准
备
技术交底和技术培训
办理施工相关手续
线路施工步骤
线路复测、分坑
集
土石方基础工程
电
线
路
杆塔工程
施
工
放紧线工程
附件安装工程
铁塔基础 电杆基础 铁塔组立 铁塔组立
接地工程 注：所有特殊工种包括测工、液压工、焊接工、爆破工、机械操作工必须持证上岗
列或混合排列的，低压线路一般采用水平排列。
导线架设的一般规定。
①对同一级负荷供电的双电源线路不得同杆架设 ②不同电压的线路同杆架设时，电压较高的导线在上方，电压较低的导线在下方。 ③高压架空线路的排列相序应符合面向负荷从左到右为L1,,L3.
导线排列
导线在电杆上的排列方式 1－电杆 2－横担 3－导线 4－避雷线
木杆，铁杆、钢筋混泥土杆、铁塔
②
①按作用地位和受力点分 ②按材料分
杆塔类型示意图
COMPANY LOGO
导线
导线的分类。架空集电线路常用的导线有裸铜导线（TJ）、裸铝绞线（LJ）、钢芯铝绞线
(LGJ）、和铝合金线（HLJ)、镀锌钢绞线（GJ）、低压线路也有采用绝缘导线的。 导线在杆上的排列方式。高压线路一般为三角形，对于同杆并架双回线也有采用垂直排
竣工验收
在工程全部结束后进行的验收
采用器材的型号、规格应符合设计要求。 线路设备标志应齐全。 杆塔组立的各相误差应符合规定，不能超过标准 拉线的制作和安装符合要求。 导线的弧垂、相间的距离、对地距离、交叉跨越距离及对建筑物接近距离符合要求 线位正确、接地装置符合要求 基础埋深、导线连接、补修质量应符合设计要求 沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。
1－低压导线 2－针式绝缘子 3、5 －横担
4－低压电杆 6－高压悬式绝缘子 7－线夹 8－高压导线 9－高压电杆 10－避雷 线
(1)杆塔基础
主要由地盘、卡盘、拉线盘及接地体组成 v 作用是防止杆塔由于承受各种负荷倒塌
接地及接地装置
需要接地的部件。架空避雷线、杆塔基础、杆塔导地线、横担、
安装与杆塔的避雷器及保护间隙。
注：红色为电气类
拉线金具
架空线路常用拉线金具 (a心形环；(b)双拉线联板；(c)花篮螺栓；(d)可调式UT线夹；
(e)U形拉线挂环；(f)拉线抱箍；(g)双眼板；(h)楔形线夹
集电线路的施工
施工流程
施工准备 提交请示开工报
告 线路施工
提交竣工报告
线路竣工验收
施工组织机构设立
组
织
材料订购、检验及存放放地选择
竣工试验
在工程验收合格后应进行以下电气试验 ①测定线路绝缘电阻。 ②测定线路相位。 ③冲击合闸试验。
集电线路介绍
二〇〇九年六月
目录
1 集电线路基础知识 2 集电线路施工 3 集电线路验收 4 哈日乌苏一期集电线路
集电线路基础知识
二〇一七年六月
集电线路的结构
集电线路电杆结构图
架空集电线路主要由杆塔基础、杆塔、导线、横担、绝缘子、金 具、拉线等组成。
架空集电线路结构
架空线路的结构
a) 低压架空线路 b) 高压架空 线路
集电线路验收
验收依据
与施工单位签订的工程施工合同。 设计部门的施工图纸和相关资料。 依据《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB5017392标准。 依据《110-500KV架空送电线路施工及验收规范》GB50233-2005标准。 依据国家现行标准《架空送电线路导线及避雷线液压施工工艺规程》中的有关规 定。 依据国家现行标准《架空电力线路爆炸压接施工工艺规程》(试行)中的有关规定。 其他强制标准和通用规范。
验收步骤及内容
验收一般分为以下三个阶段 v 隐蔽工程验收。隐蔽工程是指在竣工后无法检查的工程部分 v 中间验收。中间验收检查是指施工班组完成一个或数个分项（基
础、杆塔、接地等）成品后进行验收检查。 v 竣工验收。竣工验收是在工程全部结束后进行的验收检查。 v 竣工试验。
隐蔽工程验收
基础坑深。包括杆塔基础、拉线基础。
线路防雷接地主要任务。①防止雷电击中导线造成重大事故②
防止雷电形成的高电压击毁线路绝缘造成反击。
接地装置。包括接地体和接地引下线。
COMPANY LOGO
杆塔作用及类型
作用
用来支持导线等杆上设备并且使保持规 定距离
杆
塔
①
分类
直线（中间）杆、耐张（承力）杆、转角 杆、终端杆、跨越杆、分支杆
预制基础埋设。包括底盘、卡盘、拉线盘等的规格和安装位置。 各种压接管的压接前的内外径、长度及压接装置。 接地装置。接地体的规格型号及接地引下线的安装符合要求。
COMPANY LOGO
中间验收
指对完成的一个或数个分相成品的验收
杆塔及拉线验收。
接地验收。 架线验收。
拉线的结构 1－电杆 2－抱箍 3－上把 4 －拉线 5－腰把 7－底把 8－ 地盘
COMPANY LOGO
横担
横担的分类。一般分为木横担、铁横担、次横担。按受力来 分可分为直线横担、耐张横担和终端横担。架空线路一般采 用角钢横担。
横担的作用。用来安装绝缘子等杆上设备。横担的选择与杆 型、导线规格及线路档距有关。
电杆拉线的类型 (a)普通拉线；(b)人字拉 线；(c)弓形拉线；(d)自
身拉线； (e)水平拉线；(f)共同拉线；
(g)V形拉线
金具
用来固定横担、绝缘子、拉线、导线等的金属连接件统称。 按用途分可分为①连接金具②接续金具③拉线金具④保护金具。
连接金具
架空线路常用联结金具
接续金具和保护金具
接续金具；用于接续断头导线的金具。主要有接续导线的各种铝压接管， 耐张杆上用于连接导线的并沟线夹等。 保护金具；保护金具分机械类和电气类两大类。主要有防震锤、护线条、 均压环、间隔棒、屏蔽环、阻尼线等。
