识图基本知识
机械识图基本知识详解
投
正平
影
线
面
的
平
水平
行
线
线
侧平 线
投
正垂
影
线
面
的
垂
铅垂
直
线
线
侧垂 线
一般位置线
轴测图
三视图
特点 BIEL
在V面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在H面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在W面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，但长度 小于实长。
由投射中心（光源）发出的投射线通过物体，在选定的投影面 上得到图形的方法，称为投影法。根据投影法获得的图形叫投影。 得到图形的面叫投影面。光源叫做投射中心。由投射中心通过物 体的直线叫投射线。
9
二、投影的分类
BIEL
根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影 根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。具体图所示。
22
二、读组合体视图
1、形体分析法
形体分析法是读图的基本方 法，把视图中的封闭线框对应起 来，然后想像出各自的形状和位 置，综合起来像出整体形状。
步骤： （1）抓住形体特征，分出组合形体。 （2）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如图 （b）、（c）、（d）、（e）所示。 （3）通过想象出的形体，利用组合 体的组合形式综合来想整体。
台体侧面投影得到的类似形。
19
三、旋转体三视图与的旋转体三视图识读 图例
BIEL
说明
圆
圆柱体的三视图是由一个体现

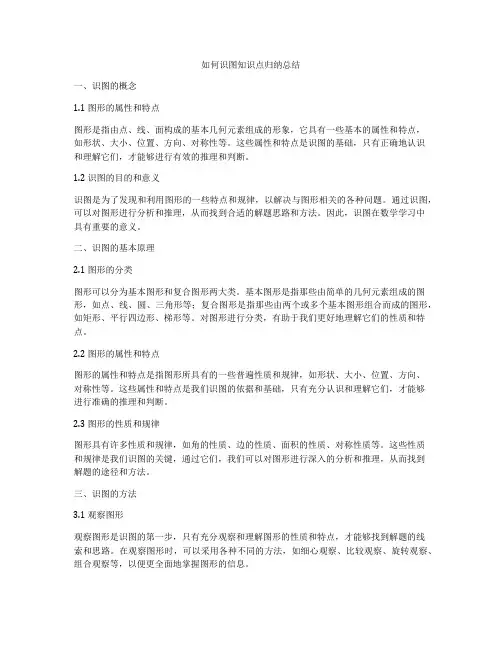

如何识图知识点归纳总结
如何识图知识点归纳总结一、识图的概念1.1 图形的属性和特点图形是指由点、线、面构成的基本几何元素组成的形象，它具有一些基本的属性和特点，如形状、大小、位置、方向、对称性等。
这些属性和特点是识图的基础，只有正确地认识和理解它们，才能够进行有效的推理和判断。
1.2 识图的目的和意义识图是为了发现和利用图形的一些特点和规律，以解决与图形相关的各种问题。
通过识图，可以对图形进行分析和推理，从而找到合适的解题思路和方法。
因此，识图在数学学习中具有重要的意义。
二、识图的基本原理2.1 图形的分类图形可以分为基本图形和复合图形两大类。
基本图形是指那些由简单的几何元素组成的图形，如点、线、圆、三角形等；复合图形是指那些由两个或多个基本图形组合而成的图形，如矩形、平行四边形、梯形等。
对图形进行分类，有助于我们更好地理解它们的性质和特点。
2.2 图形的属性和特点图形的属性和特点是指图形所具有的一些普遍性质和规律，如形状、大小、位置、方向、对称性等。
这些属性和特点是我们识图的依据和基础，只有充分认识和理解它们，才能够进行准确的推理和判断。
2.3 图形的性质和规律图形具有许多性质和规律，如角的性质、边的性质、面积的性质、对称性质等。
这些性质和规律是我们识图的关键，通过它们，我们可以对图形进行深入的分析和推理，从而找到解题的途径和方法。
三、识图的方法3.1 观察图形观察图形是识图的第一步，只有充分观察和理解图形的性质和特点，才能够找到解题的线索和思路。
在观察图形时，可以采用各种不同的方法，如细心观察、比较观察、旋转观察、组合观察等，以便更全面地掌握图形的信息。
3.2 分析图形分析图形是识图的第二步，通过对图形的性质和规律进行深入的分析和推理，从而找到解题的关键。
在分析图形时，可以采用各种不同的方法，如分解分析、综合分析、对比分析、推理分析等，以便更准确地理解和把握图形的本质。
3.3 思考问题思考问题是识图的第三步，通过深入思考问题，并结合图形的性质和规律进行推理和判断，以找到解题的答案。

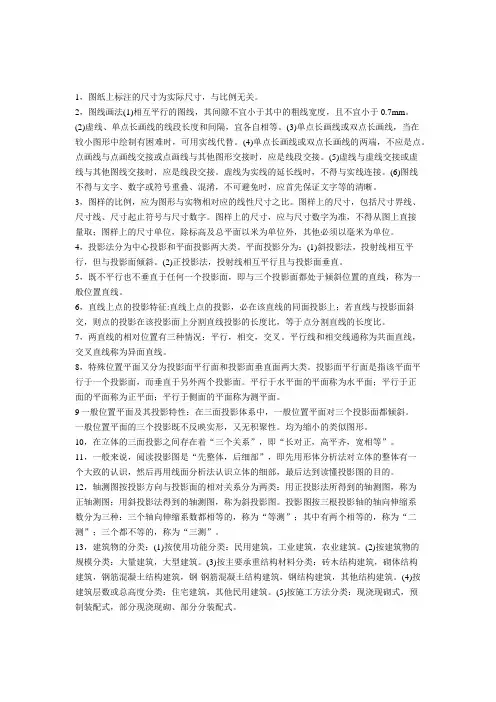

识图知识总结
1，图纸上标注的尺寸为实际尺寸，与比例无关。
2，图线画法(1)相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。
(2)虚线、单点长画线的线段长度和间隔，宜各自相等。
(3)单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
(4)单点长画线或双点长画线的两端，不应是点。
点画线与点画线交接或点画线与其他图形交接时，应是线段交接。
(5)虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
(6)图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
3，图样的比例，应为图形与实物相对应的线性尺寸之比。
图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号与尺寸数字。
图样上的尺寸，应与尺寸数字为准，不得从图上直接量取；图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。
4，投影法分为中心投影和平面投影两大类。
平面投影分为：(1)斜投影法，投射线相互平行，但与投影面倾斜。
(2)正投影法，投射线相互平行且与投影面垂直。
5，既不平行也不垂直于任何一个投影面，即与三个投影面都处于倾斜位置的直线，称为一般位置直线。
6，直线上点的投影特征:直线上点的投影，必在该直线的同面投影上；若直线与投影面斜交，则点的投影在该投影面上分割直线投影的长度比，等于点分割直线的长度比。
7，两直线的相对位置有三种情况：平行，相交，交叉。
平行线和相交线通称为共面直线，交叉直线称为异面直线。
8，特殊位置平面又分为投影面平行面和投影面垂直面两大类。
投影面平行面是指该平面平行于一个投影面，而垂直于另外两个投影面。
平行于水平面的平面称为水平面；平行于正面的平面称为正平面；平行于侧面的平面称为测平面。
9一般位置平面及其投影特性：在三面投影体系中，一般位置平面对三个投影面都倾斜。
一般位置平面的三个投影既不反映实形，又无积聚性。
均为缩小的类似图形。
10，在立体的三面投影之间存在着“三个关系”，即“长对正，高平齐，宽相等”。
识图的基本知识
识图的基本知识晏辉识图是制造行业的一项最基础的工作，最基本的技能，也是最重要的工作和技能。
如果在实际工作中管理者与操作员看不懂图纸，不能领会图纸的意思，不可能加工出图纸上要求的合格产品，造成生产加工工作不能顺利进行，甚至可能造成产品的大量报废，使企业遭受重大损失。
因此，生产加工企业要把识图工作当成一项非常重要的工作来抓，培养全体员工的识图能力和水平。
一：视图的基本概念A：六个基本视图主视图—由正前方向后投影所得的视图。
俯视图—由上向下投影所得的视图。
左视图—由左向右投影所得的视图。
右视图—由右向左投影所得的视图仰视图—由下向上投影所得的视图。
图一视图构成通常情况下，要反映一个物体的全貌只要有三个视图即可。
主视图、俯视图、左视图。
以一图为例，前视图、后视图；俯视图、仰视图；左视图、右视图的投影视图是一样的，它们的差别仅在投影线上不一样，有些交线在后视图、仰视图、右视图中变成了虚线，参照图二与图一对比。
右视图后视图仰视图图二B：轴测图是物体在平行投影下形成的一种单面投影，它能同时反映出物体的长、宽、高三个方向的尺度，立体感较强，具有较好的直观性。
工程上有时采用轴测图人作为辅助图样，进一步说明被表达物体的结构、设计思想、工作原理。
轴视图是我们绘制三视图的基础及参考。
图三三视图图四轴测图C：局部视图—机件的某一部分向基本投影面而得的视图。
图五图六D：斜视图—机件向不平行于任何基本投影面的平面投射所得的视图。
E：旋转视图—当机件的某一部分倾斜于基本投影面时，可假想将机件的某一部分旋转到与某一选定的基本投影面平行后，再向该投影面投射所得到的视图。
F：剖视图—用视图表达机件时，机件内部的结构形状假想用剖切面剖开机件，将处在观察者和剖切面的部份移开，而将其余部分向投影面投影所得到的图形称为剖视图。
图七二：建筑识图石材加工不仅涉及到机械识图，同时还涉及到建筑识图，这是石材制造业与其它行业有很大区别之处。
因此，下面浅谈建筑识图方面的知识。
图像识图知识点总结
图像识图知识点总结图像识别的应用十分广泛，包括人脸识别、车牌识别、物体识别、手势识别、文字识别等。
在实际应用中，图像识别技术可以用于安防监控、智能交通、医疗诊断、工业质检、无人驾驶等领域。
图像识别的发展不仅推动了人工智能技术的进步，也为各行业提供了更多的发展机遇。
一、图像识别的基本原理图像识别的基本原理是利用计算机视觉技术对图像进行特征提取和分类。
图像特征提取是指从图像中提取出有代表性的特征，用于描述图像的内容和结构。
常用的图像特征包括颜色特征、纹理特征、形状特征、边缘特征等。
图像分类是指利用提取的特征对图像进行分类和识别。
常用的图像分类算法包括支持向量机(SVM)、卷积神经网络(CNN)、K近邻(KNN)等。
图像识别的基本原理可以分为以下几个步骤：1.图像获取：利用相机、摄像头等设备获取图像。
2.图像预处理：对获取到的图像进行去噪、增强、尺寸标准化等处理，以提高后续处理的效果。
3.特征提取：从预处理后的图像中提取出具有代表性的特征，用于描述图像的内容和结构。
4.特征表示：对提取的特征进行合适的表示和编码，以便于后续的分类和识别。
5.分类识别：利用提取的特征对图像进行分类和识别，以实现对图像的自动识别和理解。
二、图像识别的关键技术图像识别的关键技术包括特征提取、特征表示和分类识别三个方面。
1.特征提取技术特征提取是图像识别的基础，它的好坏直接影响了后续的分类和识别效果。
常用的特征提取方法包括颜色直方图、灰度共生矩阵、Gabor滤波器、边缘检测算子等。
其中，颜色直方图是用来描述图像的颜色分布特征，灰度共生矩阵是用来描述图像的纹理特征，Gabor滤波器是用来描述图像的纹理和形状特征，边缘检测算子是用来描述图像的边缘特征。
这些特征提取方法可以有效地提取出图像的重要特征，用于后续的特征表示和分类识别。
2.特征表示技术特征表示是对提取的特征进行合适的表示和编码，以便于后续的分类和识别。
常用的特征表示方法包括主成分分析(PCA)、独立成分分析(ICA)、小波变换、局部二值模式(LBP)等。
建筑构造与识图第一章建筑识图基础知识
（2）比例尺常见的比例尺如图1.9所示。比例尺的使用方法是：首先，在尺上找到所需的比例；然后，看清尺上每单位长度所表示的相应长度，就可以根据所需要的长度，在比例尺上找出相应的长度作图。例如，要以1∶100的比例画2700 mm的线段，只要从比例尺1∶100的刻度上找到单位长度1 m（实际长度仅是10 mm），并量取从0到2.7 m刻度点的长度，就可用这段长度绘图了。
表1.6 绘图所用的比例
1.1 制图的基本知识
图1.4 比例的注写
1.1 制图的基本知识
如图1.5（a）所示，图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。尺寸线、尺寸界线用细实线绘制，如图1.5所示。尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，箭头的画法如图1.5（c）所示。
1.1 制图的基本知识
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。如图1.4所示。
注：字号与字高的换算关系：美国人习惯于用"磅"作为文字的计量单位，而中国人却习惯于字号作为文字的计量单位。它们的对应关系是：初号=42磅=14.82毫米 小初=36磅=12.70毫米 一号=26磅=9.17毫米小一=24磅=8.47毫米 二号=22磅=7.76毫米 小二=18磅=6.35毫米三号=16磅=5.64毫米 小三=15磅=5.29毫米 四号=14磅=4.94毫米小四=12磅=4.23毫米 五号=10.5磅=3.70毫米 小五=9磅=3.18毫米六号=7.5磅=2.56毫米 小六=6.5磅=2.29毫米 七号=5.5磅=1.94毫米八号=5磅=1.76毫米字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72磅。
建筑识图基本知识
投影特性：1) ab 积聚 成一点 2) ab OYH ; ab OZ 3) ab = ab =AB
ab
YW
一般位置直线
Z
Z
b
a
b
B b
a
b
a
X
O
YW
X
O
b
b A
a
a
Ya
YH
投影特性：1） a b、 ab、a b均小于实长
2） a b、ab、a b均倾斜于投影轴
3）不反映 、 、 实角
5 平面的投影
正面图反映形体的上、下和左、右，不反映前、后； 平面图反映形体的前、后和左、右，不反映上、下； 侧面图反映形体的上、下和前、后，不反映左、右。
3 点的三面投影
1）、点三面投影的形成
Z
V a
V
Z
a
A
a
X
OWX
O
a
H
Y
a
A点的水平投影 — a
H
YH
A点的正面投影 — a
A点的侧面投影 — a
W
a
YW
2）、点的投影规律(特性)
尺寸起止符号的画法
≥15°
4b～5b
尺寸数字的注写方向
2. 半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头 表示，且应在半径、直径的尺寸数字前分别加注符号R、 ， 圆球的半径与直径数字前还应再加注符号S；角度的尺寸界线 应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数 字应一律水平书写。
面，用形体在这三个投影面上的三个投影，才 能充分地表示出这个形体的空间形状．
三个相互垂直的投影面，称为三面投影体 系．
V（正立投影面）
识图基本知识
识图基本知识图纸为制造成品或产品之一切依据.由图纸始可衍生出有关之加工方法,例如:冲压加工,塑料射出成型加工,组装等等,并依据图纸作各项检测,试验,以达到图纸之各项要求,所以,对于图纸的理解的确是十分重要的,当你取得一份图纸时,你该如何去看这张纸图,下面将一一讲解.一.数据域:阅图有先后次序,我们一般阅图常因疏忽或遗漏某些地方而造成无谓之损失.首先阅图应先从数据域看起,数据域包括下列有关信息:1.1: 图号: 一般我们共同的错觉都认为图号即为产品件号,事实上这是不定的,因为这张图纸可能是组立图亦可能此图用于数种产品上,因产品别之差异,其件号亦有不同.1.2: 件号: 确认本图纸上是否有我们所承制之产品件号.1.3: 角法: 一般绘图都用投影绘图,从而少用立体图,投影法一般常用的第一角法或第三角法投影法绘图.因国别,区域别或习惯别,其绘图角法亦有所不同.一般而言,在欧洲国家及中国用第一角法绘图,美洲国家, 亚洲除中国外均用第三角法绘图.目前,ISO(国际标准组织)有订定此项标准之动作,并将采用第三角法为国际共同绘图标准.若阅从正面((主视图);为背面图(后视图).1.4 版次: 因设计变更之关系,于图纸上会注明其版次,而公同承制产品时依其版次之难易度作估价,有可能我们所取得之图纸为高版次,而承制之部品为较低版次之产品,列如:图纸设计变更已到第5 版,而公同所承制之产品为第3 版.1.5.材质: 材质是用于制造本件图纸上所绘图之产品用料.若为组立图.其将会分别论述,铁系有关材质查实,可由JIS(日本国家标准)中查得.塑料系可由UI(美国电器标准或JIS中查得).1.6.热处理: 图纸上部份产品可能于加工前或加工后作热处理工程.所谓热处理包含了增加或或降低其硬度).1.7.表面处理:产品为了增加其美观性或耐蚀性,有可能于产品加工完后,于成品上加上表面处理工程.表面处理的种类很多,须视图纸上要求处理,特别注意其要求之外观或模厚.1.8.一般公差: 图纸上有标明各个尺寸之各别公差,若未标示公差者则适于一般公差.二.注记栏:于阅读完数据域后接下来是阅读注记栏,因有很多特殊之要求无法于数据域或图示上标明,因此会于注记栏上述明,这项注记常被阅读人员疏忽掉.2.1包装要求: 于注记栏里有可能客户会要求该项产品交货之包装.若于图纸上述明其公司具有包装标准时,则应向客户索取包装作业标准.2.2 检查标准: 所谓IS0(适用于全世界)为检验之标准要求.而各国之国家标准(适用于该国家)将会比IS0标准更严格,各国所属之厂其所制订之工厂标准(适用于该工厂)将会比国家标准严苛.而产品标准(适用于某产品)会产品别之差异而订定不同之标准.若客户于图纸上有所标示其验收标准时,则应向客户索取其验收标准.2.3 外观要求: 一般图纸上均会述明某些外观要求应详阅之.2.4 脱模角度: 某些塑料产品因其使用之差异,客户于图纸上标明其脱模角度,若未标明者,则依本公司之标准设计脱模角度. 1/50.2.5 毛边要求: 于冲压加工,塑料模具设计困难点(技朮上未能克服)或产品使用上将会于图纸上会注记其毛边方向及大小.此点亦是会受阅图人员疏忽.2.6 组立用油: 若为组立图,有可能金属产品组立须使用有关油品组立,于注记栏内会注明使用油类编号若其编号未能查得,则可向业务要求客户提供其油品之规格.2.7 功能要求试验: 有关产品之功能试验要求,于注记栏上均有详细之说明.三.看图:图面上绘制一般用投影图绘制,投影图可分为俯视图正视图,左(右)侧视图,辅助图有剖面图,截面图,断面图等等,看图尺寸之一般习惯是由左向右,由上而下的去看尺寸,看尺寸之重点须从有标注出公差尺寸阅起,无公差者,可于全部有公差尺寸阅毕再阅.优宜先分析长、宽、高三个方向的尺寸基准,从基准出发,弄清哪些是主要尺寸,再检查尺寸是否符合设计和工艺要求.3.1.几何公差之解释:3.1.1 平面度:表共同公差域,即两个面以上的所指定面的平面度)3.1.2 平行度: // . 在应是平行的直线与直线部份、直线部份与平面部份或平面部份与平面部份或平面部份与平面部份的组合中把其一作为基准,把偏离与基准直线或基准平面相对应的平行几何直线或几何平面的其它直线部份或平面部份的偏差值.3.1.3 垂直度: ⊥ . 在应是直角有直线部份和直线部,直线部份和平面部份或平面部份和平面部份的组合中,以它们中一方为基准,把偏离与该基准直线或基准平面相应的直角几何直线或平面的其它直线部份或平面部份的偏差.3.1.4 倾直度: ∠. 从在理论上应具有正确角度(除直角外)的直线部份和直线部份,直线部份和平面部份或平面部份和平面部份的组合中把它们其中的一方作为基准,把偏离与该基准直线或基准平面相对的在理论上具有正确的几何学直线或几何学平面的其它直线部份或平面部份的偏差.3.1.5 同心度: ◎. 偏离基准轴线和应在同一直在线的轴线的基准轴线的偏差.3.1.6 对寸度: ÷.偏离基于基准轴线或基准中心面,并应互为对称的部份产生的偏差值.3.1.7位置度: ⊕ . 相结于理论上的正确位置产生的点、直线部份或平面部份的基准部份或其它部份的位置偏差.3.1.8偏移度: ↗. 机器的零部件围绕基准轴线转动时,固定点的表面按指定方向所发生的位移的大小.3.1.9 直线度: −− . 偏离直线部份的几何学直线的偏差值.3.1.10 圆柱度: ο. 偏离圆筒部份的几何学的圆筒的偏差值.3.1.11 整列度: ∙∙. 偏离应在同一直在线的直线部份与直线部份(或应在同一平面上直线部份,直线部份同平面部份或平面部份同平面部份)的几何学直线(或几何学平面)的偏差值.3.1.12 等距离: . 对于应与基准直线或基准平面保持同等距离的直线部份或平面部份的集合中,它们的形体与基准直线或基准平面之间的所能找出的距离的最大值与最小值之差.3.1.13 全跳动: .机器的零部件围绕基准轴线转动时,整个范围其表面按指定方向所发生的位移的大小.3.1.14 线轮廓度: .偏离在理论上规定有正确尺寸的几何学轮廓的线的轮廓偏差值.3.1.15 面轮廓度: .偏离在理论上规定有正确尺寸的几何学轮廓的面的轮廓偏差值.完。
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
如何识图知识点总结
如何识图知识点总结图形识别是一种重要的认知能力，对于提升智力和解决问题有着重要的作用。
图形识别是指通过观察和分析图形的形状、颜色、大小等特征，从而获得有关图形的信息的一种认知能力。
在日常生活中，我们经常需要用图形识别来解决各种问题，比如寻找物品的位置，识别地图中的特定地点，理解图表和图像中的信息等等。
因此，掌握图形识别方法对于提升认知能力和解决问题至关重要。
下面，我们将总结一下图形识别的一些重要知识点。
一、基本图形1. 圆形：圆形是一种闭合的平面图形，其特点是任意一点到圆心的距离都相等。
圆形的直径是通过圆心的两点间的直线段，直径的一半是半径。
2. 正方形：正方形是一种四边相等、四角均为直角的平面图形。
正方形的对角线相等且互相平分。
3. 矩形：矩形是一种四边均为直角的平面图形，对角线相等且互相平分。
4. 三角形：三角形是一种三边相交的平面图形，根据角度可分为直角三角形、等腰三角形和等边三角形。
5. 梯形：梯形是一种至少有一对相对边是平行的四边形。
6. 平行四边形：平行四边形是一种至少有一对相对边是平行的四边形，对角线相等且互相平分。
7. 长方形：长方形是一种两组边相等、四角均为直角的平面图形。
二、图形的组合1. 图形的旋转：图形的旋转是指将一个图形绕着固定点旋转一定角度，形成新的图形。
旋转不改变图形的大小和形状，只是改变了它的位置。
2. 图形的平移：图形的平移是指将图形沿着直线方向平行移动一定距离。
平移不改变图形的形状和大小，只是改变了它的位置。
3. 图形的镜像：图形的镜像是指将图形围绕一条直线进行对称，形成新的图形。
镜像改变了图形的位置和方向，但不改变其大小和形状。
4. 图形的放缩：图形的放缩是指通过改变图形的比例，使图形的大小变化。
放缩不改变图形的方向和位置，只是改变了它的大小。
三、图形的属性1. 图形的面积：图形的面积是指图形所占据的平面空间大小，可以通过公式计算得出。
常见的图形包括圆、三角形、矩形等，它们的面积计算公式有所不同。
机械制图与识图基础知识培训
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台 支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切， 圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。 这些相同的小正方体的个数是（ B ）
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图 大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等
《识图的基本知识》课件
识图的重要性
识图在各个领域都有着重要的应用，如计算机视觉、人工智能、医学影像等。它能够提供更准确、更全面的信 息，帮助人们做出正确的决策。
识图的基本原理
感知
通过感知器官获取图像信息。
分析
对图像进行分析和解析，提取其中的特征和模式。
理解
将提取到的特征和模式与事先学习到的知识进行 比对和理解。
推理
根据对图像的理解进行推理和判断。
《识图的基本知识》PPT 课件
本课程将介绍识图的基本知识，包括定义、重要性、基本原理、应用领域、 常见挑战以及提高识图能力的方法。希望通过本课程，让大家对识图有更深 入的了解，提升自己的图像理解能力。
ห้องสมุดไป่ตู้图的定义
识图是指通过对图像的解析和理解，从中获取有用的信息并进行推理和判断。 它是一种基于视觉输入的认知过程。
4 图像失真
由于传输或存储等原因，图像可能发生失真， 影响识图的准确性。
提高识图能力的方法
学习知识
深入学习图像处理和识别的相 关知识和算法。
实践练习
通过大量的实践练习，提高图 像理解和识别的能力。
多领域交叉
将图像处理和识别技术应用到 不同领域，拓宽应用场景。
总结和展望
识图是一门重要而有挑战的学科，随着科技的不断进步，识图技术将得到更 广泛的应用，并为我们带来更多的便利和惊喜。
识图的应用领域
1
医学影像
用于辅助医生诊断和治疗。
2
智能交通
用于交通监控和车辆识别。
3
安防监控
用于监控视频的智能分析和报警。
识图的常见挑战
1 复杂背景
图像中存在复杂的背景干扰，影响图像的理 解和分析。
2 光照变化
识图知识 精简版
一、管道的单线图（一）管道的单线图图7、图8为管子的单线图。
根据投影原理，它的平面投影应积聚成一个小圆点，但为了便于识别，在小圆点外画一个小圆。
也有的施工图中仅画了一个小圆，小圆的圆心并不加点。
从国外引进的施工图中，则表示积聚的小圆为十字线一分为四，其中有两个对角处，打上细斜线阴影。
图7 用单线图图8 三种画法表示短管意义相同（二）弯头的单线图图9是弯头的单线图。
在平面图上看到立管的断口，后看到横管；画图时，同管子的单线图表示的方法相同（图10），对于立管断口的投影不画成一个小圆点，而画成一个有圆心点的小圆，横管画到小圆边上。
在侧面图上，先看到立管，横贯的断口在背面看不到，这时横管应画成小圆，立管画成小圆的圆心。
在单线图中，管子画到圆心的小圆，也可以小圆稍微断开来画。
这两种单线图的画法，这两种单线图的画法，虽然在图形上有所不同，但意义上却相同。
图9 用单线图表示的弯头图10 两种画法意义相同（三）三通的单线图在图11的三通单线图中，在平面图上先看到立管的断开口，可以把立管画成一个圆心带点的小圆，横管画到小圆圈边上。
在左立面图上先看到立管的断口，所以把横管画成一个圆心带点的小圆，立管画在小圆两端。
在右立面图上先看到立管，横管的断口在背面看不到，这时横管画成小圆，立管通过圆心。
在图11中，还有一种表示的形式，即小圆同直线稍微断开，这两种画法意义相同。
在单线图里，不论是同径正三通还是异径正三通，其立面图图样的表示形式相同，同径斜三通或异径斜三通在单线图中其立面图的表示形式也相同。
图11 三通的单线图(四)四通的单线图四通的单线图类似于三通的单线图，如图12。
图12 四通的单线图（五）异径管（大小头）的单线图同心异径管在单线图里有的画成等腰梯形，有的画成等腰三角形，如图13所示（a）、（b），这两种表示这两种表示形式意义相同。
偏心异径管单线图中，在平面上的图形与同心异径管相同，这是就需要用文字加以标注“偏心”两字。
识图的基本知识
标高及其他
• 绝对标高与建筑标高
•
绝对标高：以海平面高度为0点，图纸上某处所注
的绝对标高高度，就是说明该图面上某处的高度比海平
（4 ）设施（水、电、暖）施工图 包括给水、排水、采暖、通风各系统 的平面图、轴测图和照明、动力、弱电的 系统图、平面图及详图等。
建筑施工图的内容
• 3、施工图的编排顺序 • 一套房屋建筑的施工图按其建筑的复杂程度不同，可由几张
或几十张图组成。大型复杂建筑工程的图纸可以多到上百、 数百张。因此，为了便于看图，易于查找，就应把这些图纸 按顺序编排 。建筑工程施工图一般的编排顺序是： • 首页图（包括图纸目录、施工总说明、汇总表等）、建筑施 工图、结构施工图、给水排水施工图、采暖通风施工图、电 气施工图等。如果是以某专业工种为主体的工程，则应该突 出该专业的施工图而另外编排。 各专业的施工图，应按图纸 内容的主次关系系统地排列。例如基本图在前，详图在后； 总体图在前，局部图在后；主要部分在前，次要部分在后； 布置图在前，构件图在后；先施工的图在前，后施工的图在 后等。
材料,形状,大小.及内部构造的工程图样,是承 重构件以及其他受力构件施工的依据。 结构施工图包含 结构总说明，基础布置图，承台配筋图，地 梁布置图，各层柱布置图，各层柱配筋图， 各层梁配筋图，屋面梁配筋图 ，楼梯屋面梁 配筋图，各层板配筋图，屋面板配筋图 ，楼 梯大样，节点大样 .
建筑施工图的内容什么是建来自平面图• 建筑平面图是将房屋用一个假想的水平面沿窗口切开， 在这个切口下部的图形投影到所切的水平面上，从上 往下看的图即为该建筑物的平面图。
