【精品课件】接地电流的危害及治理方法
电气接地安全 ppt课件
名词解释
二、接地、工作接地、保护接地、过电压保护 接地、防静电接地：
电力设备、杆塔或过电压保护装置用接地线与 接地体连接，称为接地。
接地按目的分为四种： 在电力系统中，运行需要的接地(如中性点接地 等)，称为工作接地。 电力设备的金属外壳、钢筋混凝土杆和金属杆 塔，由于绝缘损坏有可能带电，为了防止这种电压 危及人身安全而设的接地，称为保护接地。 过电压保护装置为了消除过电压危险影响而设的接 地，称为过电压保护接地。
20
接地线常见的问题
接地线不合 格，工作前 检查不到位！
21
接地线常见的问题
正确 错误
现场接地前应检查接地导 体情况，如出现锈蚀或表 面不够光滑时，应对接地 导体用砂纸进行打磨，直 至除去表面锈蚀部分且光 滑平整后方可接上接地线
的接地端。
错误
22
接地线常见的问题
未按要求挂设接地线， 接地端接到水管处。
10
名词解释
十、低压接零保护、低压接地保护： 中性点直接接地的低压电力网中，电力设备外 壳与零线连接，称为低压接零保护，简称接零。 电力设备外壳不与零线连接，而与独立的接地 装置连接，称为低压接地保护，简称接地。
11
挂接地线的重要性
为确保在设备检修时，突 然有人误送电及设备本身产 生的静电对检修人员造成危 害，所以要在电气设备检修 中装设接地线。接地线是保 护检修人员的一道安全屏障， 是电力员工的生命线，可防 止突然来电对人体的伤害。
38
保护接地与保护接零
（2）适用范围不同保护接地即适用于一般不接 地的高低压电网，也适用于采取了其他安全措施 （如装设漏电保护器）的低压电网；保护接零只 适用于中性点直接接地的低压电网。
（3）线路结构不同 如果采取保护接地措施， 电网中可以无工作零线，只设保护接地线；如果 采取了保护接零措施，则必须设工作零线，利用 工作零线作接零保护。保护接零线不应接开关、 熔断器，当在工作零线上装设熔断器等开断电器 时，还必须另装保护接地线或接零线。
小接地电流系统中单相接地故障的处理.ppt
线路试拉后，无论有无故障点，都要立 即恢复供电。有试拉按钮时，应使用试 拉按钮试拉，以便重合闸动作合闸，缩 短停电时间，降低对用户的影响。
a、空载（充电备用）线路； b、用户有备用电源的线路； c、易发生故障的线路； d、非重要用户的线路； e、长线路； f、短线路； g、重要用户线路。
返回
单母线接线可采用试送电法查找： 即把接地母线上所有出线开关拉开（首先拉开
逐一拉开出线开关后，故障没有消除，可合上母分开 关，拉开该母线所连接的主变低压侧开关，接地象征 消失，即可判断接地点在主变低压侧绕组至开关间， 汇报调度，根据调度指令进行处理。
序号 试拉开关
1
314
2
313
3
317
4
315
5
312
320
6
311
A站35kV正、副母线发出单相接地信号，A、B、 C线电压分别为35.8kV、35.7kV、35.9kV；相 电压分别为0kV、35.8kV、35.8kV。
小接地电流系统中单相接地故障的处理
一、概述 二、处理步骤 三、双线同名相接地处理 四、母线单相接地处理
Байду номын сангаас
我国电力系统中性点接地方式主要有两种： ➢ 中性点直接接地（包括中性点经小电阻接地） ➢ 中性点不直接接地（包括中性点经消弧线圈接
地） ➢ 中性点直接接地系统——大接地电流系统。 ➢ 中性点不接地系统——小接地电流系统。
在我国： ➢ X0/X1≤4～5的系统属于大接地电流系统； ➢ X0/X1＞4～5的系统属于小接地电流系统。 注：X0为系统零序电抗 ，X1为系统正序电抗。
小电流接地系统中发生单相接地故障时，通过
故障点的电流是系统的对地电容电流。理论上
单相接地电流的危害及治理
浅谈单相接地电容电流的危害及治理摘要：煤矿供电为一级供电，是中性点不接地的高压电网。
井下线路长，负荷大，供电系统复杂，接地电容电流大，电缆设备老化带来接地现象时有发生，接地点电弧不能自行熄灭，持续电弧接地对整个电网绝缘都有很大的危害，甚至引起瓦斯煤尘爆炸，单相接地电容电流的治理事在必行，目前治理单相接地电容电流的方法就是消弧线圈减小接地电容电流。
关键词：中性点供电系统接地电容电流1.单相接地电容电流的危害中性点不接地的高压电网中，单相接地电容电流的危害主要体现在四个方面：1.1、弧光接地过电压危害当电容电流过大，接地点电弧不能自行熄灭，出现间隙性电弧接地时，产生弧光接地过电压，这种过电压可达相电压的3~5倍或更高，它遍布于整个电网中，并且持续时间长，可达几个小时，它不仅击穿电网中的绝缘薄弱环节，而且对整个电网绝缘都有很大的危害。
1.2、造成接地点热破坏及接地网电压升高单相接地电容电流过大，使接地点热效应增大，对电缆等设备造成热破坏，该电流流入接地网后由于接地电阻的原因，一相电压为0，两外两项增高3倍，使整个接地网电压升高，危害人身安全。
1.3、交流杂散电流危害电容电流流入大地后，在大地中形成杂散电流，该电流可能产生火花，引燃瓦斯煤尘爆炸等，可能造成雷管先期放炮，并且腐蚀水管，气管等。
1.4、接地电弧引起瓦斯煤尘爆炸电火花和电弧会使绝缘材料、木支架及瓦斯煤尘等引燃，造成火灾。
导体连接部分接触不良，接触电阻增大，通过电流时造成局部温度升高往往是引起火灾的重要原因。
电缆接线盒和电缆头因封固工艺质量不高，留有气隙，当潮气侵入后，通电时受热气体膨胀引起爆炸事故，并酿成火灾。
电气设备的绝缘油在潮湿环境下使用，油中吸收水份，绝缘性能下降，可能发生相间短路，造成油燃烧，绝缘油在电弧作用下，能分解出含氢的混合气体在高温下能引起爆炸。
井下照明白炽灯覆盖煤尘，散热不良，温度升高，导致煤尘点燃造成火灾。
2．单相接地电容电流治理2.1补偿系统的分类早期采用人工调匝式固定补偿的消弧线圈，称为固定补偿系统。
直流系统接地危害、现象及处理
接地故障现象及查找
组110V直流系统接地时DCS画面会发“6号机组110V直流I （II）段母线故障”综合报警，此时须至就地直流配电室查看， 如直流绝缘低报警则在WZJ-11监控屏内可以看到直流正控母 或者负控母绝缘为零，翻看“显示菜单”中“告警显示”会报 “CTXX 接地”，在“支路显示”中查到“KM 支路XX”的详 细信息如漏电流、绝缘值。支路编号“XX”与馈线屏上各直流 负荷小开关“Q1XX”或者“Q2XX”相对应即可判断出哪个 负荷发生了接地或者绝缘下降了。比如此前发生过的6号机发 变组保护G屏直流电源接地时报警内容为“CT09支路接地”， 对应110V直流A段馈线屏的Q109为发变组保护G屏直流电源 即找到了接地点。下面就是我们机组110V直流系统接线示意 图，针对该图介绍一下相对复杂的接地支路查找问题：
2、直流接地故障点查找：
传统的故障点确认方法为拉路法，按照信号、控制、装置、保 护等重要程度为序对负荷支路进行试拉，当拉到故障支路时接 地信号消失表明该支路接地。现在普遍采用微机直流绝缘监察 装置，下面就以我厂装置为例介绍一下：
接地故障现象及查找
我厂采用WZJ-11型微机直流绝缘监测装置，各电源馈线支路及负荷 支路开关下口都装设直流CT，系统模拟平衡和非平衡电桥两个状态， 依据平衡状态的正负母线对地电压和非平衡状态的正负母线对地电压 按照解算二元一次方程组算出母线正负对地电阻；依据平衡与非平衡 正负母线对地电压和两个状态下直流CT 的漏电流按照解算二元一次 方程组算出支路正负对地的电阻值，当绝缘电阻低于接地判断设定的 电阻值时则发母线或者支路接地报警。我们厂机组及网控110V直流 系统都采用上述绝缘监测装置，当接地电阻测量值大于150KΩ时则 显示绝缘值999KΩ，当接地电阻小于150KΩ时则显示实测值，网控 110V直流绝缘低于65KΩ则发直流接地报警，机组110V直流绝缘值 低于10KΩ则发直流接地报警。网控110V直流系统各参数在NCS画 面可以看到，机组110V直流系统各参数在FECS画面可以看到。
直流接地的原因、危害及处理方法
直流接地的原因、危害及处理方法变电所中的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作，一般采用直流电源作为操作电源。
蓄电池是一种独立的操作电源，它在变电所内发生任何事故时，即使在交流电源全部消失的情况下，都能保证直流系统的用电设备可靠的连续工作。
因此直流系统的稳定、完全并保持良好的工作状态是安全运行的主要保障。
蓄电池一般采用浮充电方式运行，用浮充电机组、硅整流器或可控硅整流器作为浮充电源，浮充电源与蓄池并列运行于直流母线上。
直流系统接地时，一点接地并不马上产生什么后果，当出现第二点接地时，就可能发生短路或造成继电保护、自动装置和断路器设动，这对安全运行有极大的危害性，当直流系统发生一点接地时，应迅速查找，尽快消除，防止发生两点接地故障。
在直流系统接地时，允许运行两个小时，在两小时内由运行人员寻找接地设备，查找后及时通知检修人员消除接地故障，必要时由运行人员予以配合。
实践证明，这种做法基本上保证了直流系统处于良好的工作状态。
1 直流系统接地的原因1.1气候因素。
由于气候因素造成的直流系统接地是一种最常见的情况，如雨天或雾天可能导致室外的直流系统绝缘降低造成直流系统接地。
1.2人为因素。
由于工作人员在工作中的疏忽造成的接地。
如在带电二次回路上工作将直流电源误碰设备外壳，此种情况多为瞬间接地，检修人员清扫设备时不慎将直流回路喷上水等。
另外，检修人员检修质量的不良也会留下接地隐患，如室外设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤等。
此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。
1.3自然因素。
直流回路在运行中常常受到多种不利因素的影响，如设备传动过程中的机械振动、挤压、设备质量不良、直流系统绝缘老化等都可引起接地或成为一种接地隐患。
1.4环境因素。
在中电气高低压开关室一般离锅炉辅助设备较近，由于环境质量较差（包括粉尘、室内温度过高）不但给运行人员文明生产带来影响，而且对一次设备甚至二次设备直流系统带来负面影响，实践证明环境因素在现场对直流系统的安全运行带来较大的负面作用。

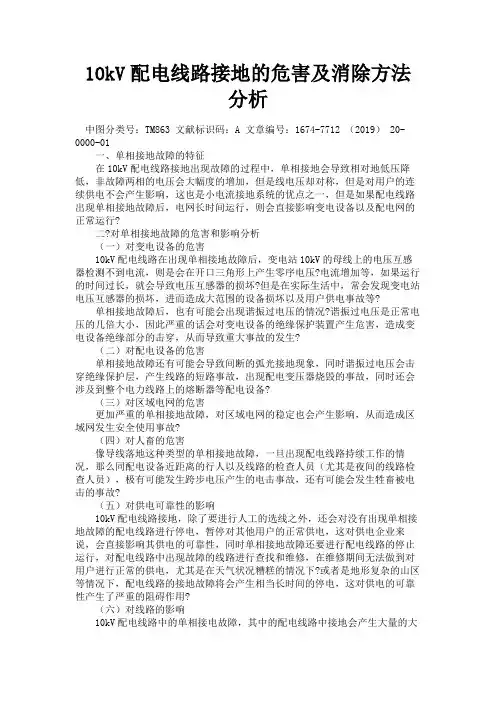

最新 10kV配电线路接地的危害及消除方法分析-精品
10kV配电线路接地的危害及消除方法分析中图分类号：TM863 文献标识码：A 文章编号：1674-7712 （2019） 20-0000-01一、单相接地故障的特征在10kV配电线路接地出现故障的过程中，单相接地会导致相对地低压降低，非故障两相的电压会大幅度的增加，但是线电压却对称，但是对用户的连续供电不会产生影响，这也是小电流接地系统的优点之一，但是如果配电线路出现单相接地故障后，电网长时间运行，则会直接影响变电设备以及配电网的正常运行?二?对单相接地故障的危害和影响分析（一）对变电设备的危害10kV配电线路在出现单相接地故障后，变电站10kV的母线上的电压互感器检测不到电流，则是会在开口三角形上产生零序电压?电流增加等，如果运行的时间过长，就会导致电压互感器的损坏?但是在实际生活中，常会发现变电站电压互感器的损坏，进而造成大范围的设备损坏以及用户供电事故等?单相接地故障后，也有可能会出现谐振过电压的情况?谐振过电压是正常电压的几倍大小，因此严重的话会对变电设备的绝缘保护装置产生危害，造成变电设备绝缘部分的击穿，从而导致重大事故的发生?（二）对配电设备的危害单相接地故障还有可能会导致间断的弧光接地现象，同时谐振过电压会击穿绝缘保护层，产生线路的短路事故，出现配电变压器烧毁的事故，同时还会涉及到整个电力线路上的熔断器等配电设备?（三）对区域电网的危害更加严重的单相接地故障，对区域电网的稳定也会产生影响，从而造成区域网发生安全使用事故?（四）对人畜的危害像导线落地这种类型的单相接地故障，一旦出现配电线路持续工作的情况，那么同配电设备近距离的行人以及线路的检查人员（尤其是夜间的线路检查人员），极有可能发生跨步电压产生的电击事故，还有可能会发生牲畜被电击的事故?（五）对供电可靠性的影响10kV配电线路接地，除了要进行人工的选线之外，还会对没有出现单相接地故障的配电线路进行停电，暂停对其他用户的正常供电，这对供电企业来说，会直接影响其供电的可靠性，同时单相接地故障还要进行配电线路的停止运行，对配电线路中出现故障的线路进行查找和维修，在维修期间无法做到对用户进行正常的供电，尤其是在天气状况糟糕的情况下?或者是地形复杂的山区等情况下，配电线路的接地故障将会产生相当长时间的停电，这对供电的可靠性产生了严重的阻碍作用?（六）对线路的影响10kV配电线路中的单相接电故障，其中的配电线路中接地会产生大量的大地放电现象，这种大量的放电属于一种直接的电能损耗，根据电力企业的相关规定，这种配电线路的接地运行不能够维持2个小时以上，一旦超过2个小时，除了会造成大量的电能浪费之外，大地放电还会导致设备的损坏以及危害周边人畜的安全?（七）造成电量的损失10kV配电线路接地过程中，平均的接地电流处于6到10A之间，根据现今的电力水准计算，会产生约34560kVH的电能浪费?三?10kV配电线路接地的危害消除方法----新技术新设备的应用（一）小电流接地自动选线装置在10kV配电线路接地故障发生的过程中，可以采用在变电所中进行小型电流接地进行自动选线的设置装备，这种小型电流接地自动选线的装置可以在配电线路接地之前进行配电线路接地的测量，具有速度快?检验准?自动化的优势，这对配电线路中出现的非故障导致问题中减少停电的失误，进一步提高供电企业的供电可能性，同时还可以进一步缩小配电线路接地故障所导致的损失范围?我国现今还没有大范围的普及这种小电流接地自动选线装置，只有部分地区开始采用，其使用的效果十分的良好?同时，针对配电线路的实际应用，应该要更加注重小电流接地自动选线装置和各个配电线路中的出现间隔中的零序电流互感器进行密切的合作，如果小电流接地自动选线和出现间隔中的零序电流之间不能够相互协调，那么小电流自动选线装置在整个配电线路中将不会发挥其应有的作用?（二）单相接地故障检测系统目前的配电系统中，大部分的变电站配出都开始使用信号源，其位置分布分别在配电线路的开始处?中间以及末端处?指示器能够明确的告诉我们故障的实际发生位置?更加迅速的处理线路的故障问题，从而小事化无，进一步减轻因配电线路接地故障而导致的经济损失以及人员的损伤等事故?四?结束语10kV配电线路接地会对各个领域产生不同的危害，因此，我们要重视配电线路的检查和维修工作，通过制定定期检查计划来进一步减少和避免配电线路的接地故障的发生，同时，还要积极的进行试验，不断的更新技术，对配电线路进行升级?同时对于处理配电线路接地故障的有关维修人员来说，除了需要具备专业的知识之外，还要不断的积累检修维护的经验，对配电线路制定固定的周期检修和维护计划，在检修和维护的过程中要慎重?仔细，同时还要进行各种配合实验，对设备的健康状况和故障进行准确的检查，通过检查来发现隐藏的危险问题，通过理论与实践的结合最大限度的保护配电线路以及人员的安全，减少供电企业的经济损失?：[1]罗大强，许志荣，唐军.根据历史跳闸记录对10kV配电线路防雷现状和问题的分析[J].电瓷避雷器，2019（02）：40-45+50.[2]罗大强，唐军，许志荣.10kV架空配电线路防雷措施配置方案分析[J].电瓷避雷器，2019（05）：113-118.。
小接地电流系统单相接地ppt课件
熔断相电压指示接近“0”，其他相电压不 发生变化仍指示相电压。
开口三角绕组没有零序电压输出，绝缘监察 装置或监控系统不发单相接地报警信号。
