给排水施工图审查要点
住宅小区室外管网施工图审查要点表-给排水
设计 是否与总平面图一致 条件 是否以园林条件图为依据进行设计
其它
设计依据、项目描述、参数计算选取 设计 说明 室外管线管材是否满足集团标准
其它
管径
室外 敷设路由
给水 管网
管道埋深
阀门井、水表井设置
其它
管径
敷设路由
室外 埋深 消防
管线 阀门井、消火栓、水泵接合器设置
1条未落实扣3分，2条未落实扣6 分，3条及以上扣10分 扣3分
每处扣2分，5处及以上扣10分
按管顶平接控制
每处扣3分
1、覆土深度不满足要求；2、与地下室顶 每处2分，5处及以上扣10分；如
板冲突；
管道地面上外露，加倍扣罚
每处扣2分，5处及以上扣10分 每处扣2分，5处及以上扣10分
每处扣2分，3处及以上扣6分
1、与建筑、园林构筑物冲突；2、无意义 绕行敷设；3、个别管段漏设
小区管网给排水专业施工图审核要点表
审查要点
审查细则
总平图
成控中心与该项目相关的审批文件、附件及备案资料
市政接驳资料 资料 园林展示区选址方案 是否 齐全 园林条件图
管网预埋施工图
管线综合图(参考图)
扣分原则
具体问题 回复 复核
小区给水管网设置错误，整体性用水安全存在严重隐 患。
如给水管网与中水、回用雨水管网连接
重大 问题
室外排水管道控制标高错误，造成室外排水管道需额
外增设提升设备。
雨水管管径严重不足，存在积水内涝重大隐患。
如按计算要求需DN600管径，设计选用 DN400
管线穿越展示区，前期未预留管道，造成二次开挖
扣10分
扣10分 扣10分 扣10分
大范围区域漏设排水措施
施工图设计审查给排水常见问题分析
施工图设计审查给排水常见问题分析施工图设计审查是建筑工程中非常重要的一环，其中给排水系统设计更是关键环节之一。
在审查过程中，经常会发现一些常见的问题，这些问题可能会影响整个建筑工程的质量和安全。
有必要对施工图设计审查给排水常见问题进行分析，并提出解决方案。
一、给排水系统设计不合理在施工图设计审查过程中，经常会发现给排水系统设计不合理的问题。
排水管道的排水坡度不符合规范要求、排水管道连接处未设置密封垫等。
这些设计不合理的问题会影响给排水系统的正常运行，甚至可能导致水漏、堵塞等安全隐患。
解决方案：设计人员在设计给排水系统时，应严格按照相关规范和标准进行设计，确保排水管道的坡度符合要求，连接处设置密封垫等，以保证给排水系统的正常运行。
二、排水管道材质选用不当在审查施工图设计时，常常会发现排水管道材质选用不当的问题。
在特殊环境下选用了普通钢材料、化学物质排水管道选用了不耐腐蚀的材质等。
这些错误的材质选用会影响排水系统的使用寿命，甚至可能导致管道腐蚀、渗漏等安全隐患。
解决方案：设计人员在选用排水管道材质时，应根据具体使用环境和介质的特性，选择合适的材质进行施工，确保排水管道的质量和安全。
三、排水管道布局不合理解决方案：设计人员在设计排水管道布局时，应根据实际情况进行合理布局，避免管道交叉、堆叠、弯曲过多等问题，以确保排水系统的畅通。
四、排水设备选型不当五、施工工艺和标准不符在审查施工图设计时，经常会发现施工工艺和标准不符的问题，如管道连接方式不合规范、管道安装不到位等。
这些问题会影响给排水系统的安全和可靠性。
解决方案：设计人员应在设计施工图时，结合具体工程情况和施工工艺要求，确保施工工艺和标准符合规范要求，以保证给排水系统的安全和可靠性。
施工图设计审查给排水常见问题分析，对于保障建筑工程质量和安全具有至关重要的意义。
设计人员应在设计过程中严格按照规范要求进行设计，选择合适的材料和设备，合理布局排水管道，确保施工工艺和标准符合规范要求，以保证给排水系统的正常运行和安全可靠性。

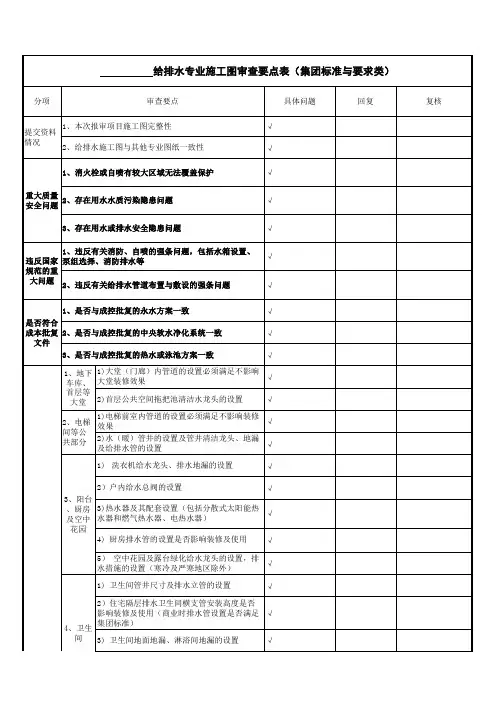

给排水施工图审查要点表(201711修改版 标准版)
2）户内给水总阀的设置 √ 3、阳台 、厨房 3)热水器及其配套设置（包括分散式太阳能热 √ 及空中 水器和燃气热水器、电热水器） 花园 4) 厨房排水管的设置是否影响装修及使用 √ 5） 空中花园及露台绿化给水龙头的设置，排 √ 水措施的设置（寒冷及严寒地区除外） 1) 卫生间管井尺寸及排水立管的设置 √
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
1）减压阀组安装大样 2）集水井安装大样、潜污泵设置 节点详 3）屋顶水箱详图 图 4）特殊热源热水原理图 5）泳池设计原理图 6）其他问题（如有水泵房大样） a、消火栓给水管道与设计范围外管 道的衔接情况 b、系统各层管道平面设置位置、转 1）平面图 换情况 c、消火栓平面布置情况 消火栓 d、水泵接合器的设置情况 给水系 a、系统图完整性、合理性及与平面 统 图的统一性 2）系统图 b、减压措施、阀门及管件设置问题 3）其他问题 a、喷淋给水管道与设计范围外管道 的衔接情况 1）平面图 b、喷淋管网、喷头布置情况 c、报警阀、水泵接合器、末端试水 装及其排水等设置情况 自动喷 a、系统图完整性、合理性及与平面 淋系统 图的统一性 2）系统图 b、阀门及管件设置部位是否合理 （如减压阀、减压孔板等） 3）其他问题
给排水专业施工图审查要点表（集团标准与要求类）
分项 审查要点 1、本次报审项目施工图完整性 2、给排水施工图与其他专业图纸一致性 1、消火栓或自喷有较大区域无法覆盖保护 重大质量 2、存在用水水质污染隐患问题 安全问题 3、存在用水或排水安全隐患问题 1、违反有关消防、自喷的强条问题，包括水箱设置、 违反国家 泵组选择、消防排水等 规范的重 大问题 2、违反有关给排水管道布置与敷设的强条问题 1、是否与成控批复的永水方案一致 是否符合 成本批复 2、是否与成控批复的中央软水净化系统一致 文件 3、是否与成控批复的热水或泳池方案一致 √ √ √ √ √ √ 具体问题 回复 复核
市政给排水施工图设计文件审查要点
重庆中设工程设计股份有限公司 马 微
2012.3
提纲
一、三类依据 二、三个区别 三、三个层次
重庆中设工程设计股份有限公司
Chongqing Zhongshe Municipal Engineering Design Co., ltd
第一部分：三类依据
1、法规依据 2、规范依据 3、上阶段审查意见依据
重庆中设工程设计股份有限公司
Chongqing Zhongshe Municipal Engineering Design Co., ltd
1、法规依据
中华人民共和国国务院令第279号《建设工程质量管理 条例》
第十一条，第二十三条，第五十六条，其中第十一条为“建设 单位应当将施工图设计文件报县级以上人民政府建设行政主管部门 或者其他有关部门审查。施工图设计文件审查的具体办法，由国务 院建设行政主管部门会同国务院其他有关部门制定。施工图设计文 件未经审查合格的，不得在工程建设中使用。
重庆中设工程设计股份有限公司
Chongqing Zhongshe Municipal Engineering Design Co., ltd
1、给水工程施工图设计文件审查要点（工艺专业）
《室外3.给取水水设构计筑规物范在》河G床B5上00的13布-2置00及6 其形状的选择应考虑建成后不
影 《5室响.3外河.5给床取水的水设稳构计定筑规性物范；在位河》于床上G河B的5床0布处01置的3及-渗2其0渠0形6应状根的据选择河，道应冲考刷虑情取况水设工置程防建成
1、给水工程施工图设计文件审查要点（工艺专业）
构筑物
《室1外.取给水水构设筑计物规应范根》据水GB源50情01况3-，20采06取防止下列情况发生的相应保 护措5施.3：.8 取水构筑物应根据水源情况，采取相应保护措施，防止下 列情况（发1）生漂：浮物、泥沙、冰凌、冰絮和水生物的阻塞；
给排水初设及施工图审查要点
奥山集团编号：ORSUN-YF-SS-012版号：01给排水专业初设及施工图审查要点编制朱鹏魏瑞花日期2013.9.26审核孙智伟日期批准主责部门金备军研发设计中心日期相关部门设计院、工程部、工管中心修订记录日期修订状态修改内容修改人审核人批准人-可编辑修改-总则1 目的为保证图纸设计的合理性及保证公司利益，现制定《给排水专业初步设计审查要点》及《给排水专业施工图设计审查要点》，以便于后期各阶段图纸审查工作的顺利进行。
2 适用范围本标准适用于地产事业部所有项目的初步设计和施工图设计图纸审查。
具体详附件：附件一：《给排水专业初步设计审查要点》附件二：《给排水专业施工图设计审查要点》项目给排水专业初步设计审查要点审查序分项号初步设计审查要点城市研发设计公司设计问题院自设计检部审中心描述审核核设计1 是否包括设计说明书。
□□□文件2 是否包括主要设备表。
□□□设计是否执行国家政策、法规、标准及当地行政主管部门3的相关规定，是否满足方案审批意见及相关规定。
□□□给水、排水、热水等各系统设计是否合理，设计技术参数4是否符合标准、规范要求。
设计总体是否按消防规范要求，设置了相应的消火栓、自动喷水、要求5 气体消防等系统和设施，消防水量水压、蓄水池和高位水箱容积等技术参数是否合理。
□□□□□□供水设备、水处理设备、水加热设备、冷却塔、消防设施6等选型是否符合安全、节能、环保及系统设计要求。
□□□设计依据：设计采用的设计标准、规范是否正确，且是否7为现行有效版本。
设计工程概况：是否说明工程占地面积、总建筑面积、建筑层说明8 数、建筑功能、建筑高度以及能反映建筑规模的主要指标，如住宅总户数、客房总套数等。
□□□□□□审查序分项号初步设计审查要点城市研发设计公司设计问题院自设计中心描述检部审核审核设计范围：根据设计任务书和有关资料，说明本专业的设9计内容和分工是否明确。
□□□由市政或小区管网供水时，是否说明供水干管的接口位置、10管径、能提供的水压和进水管的管径和数量。
给排水专业施工图审查常见问题
注意排水管的布置，不得穿卧室空间（包括做管井，
穿衣柜），同一住户内卧室上的排水横管必须本层埋设，
注意与有关专业配合，并在图中明确表示
.
11
图纸
3 详图
水泵：注意自吸水管中真空度对管道布置的影响，一 定要注意气体的顺畅排除（管道顶平连接、变径采用偏心 变径管）。由消防水池取水的非消防泵不应与消防泵共用 吸水管且一定要有保证消防水不被动用的水力措施。
末端也常常出现问题，一个是未设置于最不利点喷头处
.
2
序
3 全面理解规范规定：
规范给出的某些规定，有的不能简单套用，要全面掌握。比 如消火栓用水量及充实水柱应根据所在位置的高度等因素确定， 高度大时充实水柱长度加大，其用水量也应相应加大；再如自 动喷洒用水量不应简单采用喷水强度与作用面积直接乘积，正 确的应根据实际布置间距、作用面积内开放的喷头数、采用的
.
4
说明
3设计范围
设计范围应交代清楚，这与你说明中应交代的内容相关， 尤其改扩建工程，一般存在新老规范要求不同的问题，不在设 计范围的部分你不对其负责（如：是否包括消防系统，干、支 管道的涉及范围等），凡是所涉及的设计范围，其所交代的内 容（尤其强条）不要漏项。
4图例设备表
设备应注明设计参数，不应仅注型号（不得出现厂家，变 频泵应至少情况经水力计算确定。
4 加强计算机所出底图检查：
常见问题：采用字库不对（乱码，错位）、需要的图层或颜 色未打出、图形文件用错、需要内容被填充掩盖、轴线等不同 线条的宽度区分不明等。
.
3
说明
1 设计依据
注意规范应采用有效版本（最新版）
2 设计条件及项目简介：
设计项目的性质（人防还应注意交代平时和战时的不同用 途）、类别（与建筑图一致），市政（给水、排水、热力）、 需引入的消防水源等设计得以进行的原始条件，应介绍全面不 要漏项，有些还无数据需另外设计建设的水源等所需项目，应 对其提出要求。用词要准确，如：有的介绍水压为“>0.2Mpa”， 其大于的程度模糊不清。
建筑给排水工程施工图若干审查要点
浅谈建筑给排水工程施工图的若干审查要点[摘要]：施工图审查是国家工程建设相关的主管部门对施工单位的建筑工程勘察设计质量进行监督管理的重要环节。
具体来说是指建设主管部门所指定的具有施工图审查资格的机构依照相关法律法规对施工图涉及的大众利益、公共安全和工程建设强制性标准的内容进行的审查，是基本工程建设不可或缺的过程。
工程建设施工相关单位应该认真贯彻执行审查结果。
建筑给排水工程施工审查目的是减少施工图出现的误差和差错，确保工程质量和施工建设圆满完成，降低建设成本。
本文将施工图审查实践中总结的经验教训与国家制定的建筑给水排水设计规范相结合，简要阐述了某些建筑给排水工程施工图中若干审查要点，以期望能够帮助相关人员避免审图时出现较大疏忽。
[关键词]：给排水工程，施工图，审查，规范中图分类号：c04 文献标识码：c 文章编号：1009-914x （2012）20- 0293 -011前言施工图反映的是整个建设工程项目的总体布局、建筑物的外观构型、内部框架、主干构造、内外装潢、材料设备、施工技术等要求的图样。
施工图的特点是图纸齐全、表达准确、要求具体，是相关施工企业进行工程施工、编制施工经费预算和施工组织设计的主要依据，也是进行工程技术管理的首要技术文件。
一套齐全的施工图应该包括建筑工程施工图、工程结构施工图、给水排水和采暖通风设施施工图、电气设备施工图等专业性较强的图纸，当然也可以把给水排水施工图、采暖通风设施施工图和电气设备施工图合为一体统称为设备施工图。
施工图会审是对企业的施工执行管理工作过程中施工准备阶段的一件十分重要的技术工作，也是基础建设的基本要求。
审图是一项很考验综合性能力的技术工作。
需要考虑的事情和方方面面繁琐复杂，相关各专业技术人员在接到施工图以后，应该专心学习图纸，掌握图纸的内容、重点和特点，弄清设计目的，实时掌握工程进展情况，了解工程建筑体系结构，以便设计切实有效的施工方法和绝对可行的技术措施。
给排水专业施工图审查要点
给排水专业施工图审查要点1建筑给排水专业与有关方面的关系1.1专业设计相互之间的关系（1）各用电设备的位置与供水（电）及控制位置、容量是否匹配。
零配件及控制设备能否满足要求。
（2）电气线路、管道、通风、空调的敷设位置和走向相互有无干扰。
埋地管道或管道沟与电缆沟之间有无矛盾。
（3）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置是否相符。
（4）水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
（5）管道井的内部布置是否合理，进出管路有无矛盾。
（6）各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。
1.2给排水管道安装与建筑结构的关系（1）预留、预埋位置与安装实际需要是否相符。
（2）设备基础位置、尺寸、标高是否满足管道敷设的需要。
（3）管道沟位置、尺寸、标高是否满足管道敷设的需要。
（4）建筑标高基准点和放线基准位置是否明确。
（5）给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
2.1审图的原则（1）设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
（4）设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时。
技术上有无困难。
能否保证施工质量和施工安全。
（5）设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确。
各部分设计是否明确。
是否符合工艺流程和施工工艺要求。
（6）管道安装位置是否美观和使用方便。
（7）管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
（8）对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
（9）需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
（10）有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
给排水专业施工图审查常见问题
给排水专业施工图审查常见问题一、给水系统1、设计中设有中水管网时，中水系统需设自来水供水管做为备用水源。
2、设计给水系统、中水系统，采用高位水箱供水，水箱下层（最不利）配水点最小压力需满足规范要求，一般用水点为5M水头，大便器冲洗阀最小压力10M水头。
3、建筑内集中卫生热水系统，热水管道需设坡度，末端需设排气阀。
4、建筑内集中卫生热水系统，需按规范要求设储热设备和膨胀罐。
并设热水系统循环管道和循环泵，热水系统循环管道应按规范要求采用同程式布置。
5、采用无负压供水的建筑，水泵直接由市政供水管网吸水，其吸水管上应设倒流防止器。
6、游泳池补水应采用平衡水池或补水箱间接补水。
7、建筑内卫生间在无集中热水供应时，采用局部电热水器，设浴盆用途不大（热水量不足），可建议与业主和建筑专业协商，将浴盆改为沐浴器。
8、热水系统中，各楼层热水分支总管设水表的作法不妥，因有循环回水，不能准确计量。
可在回水总管上同时设水表，以用水量差值计量热水用量。
9、高层建筑直饮水系统中，采用分区供水。
上区系统和下区系统的回水管经减压阀后串接在一起回至原水箱的作法不妥。
因减压阀后的压力不可能调至完全相同。
当其中一组减压阀后压力大于另外一组时，较小的一组减压阀会关闭，其系统不能循环。
两个系统需分别设回水管引至原水箱，并设控制循环时间和流量的电动阀及限流阀。
10、给水系统采用减压阀减压后供水，其减压阀不允许设置旁通管。
11、住宅给水系统中，压力大于0.35MPa的入户管应设减压设施。
（强制条文）12、山东地区水箱露天安装于屋面的做法不妥当，水箱及管道保温防冻很难处理，水箱应设于水箱间内。
13、消防水箱与生活水箱合用的作法不妥，不符合防止水质污染要求。
14、穿越建筑结构缝的给水管、消防管，需按规范要求设置补偿管道伸缩和剪切变形的装置。
15、生活供水设备，其出水量应按设计秒流量选取。
16、生活水箱，进、出水管布置不能相距太近，会产生水流短路。
给排水施工图审查要点
项目名称：
单体名称：
给排水施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项
4. 本要点审查责任人为给排水专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给排水专业需协同其他专业工程师对照其他专业图纸进行审查，
有问题的部分需协调解决。
第一部分总则
第二部分小区市政给排水总平面图
第三部分地下室
第四部分首层平面
第五部分各层平面
第六部分系统图
第七部分详图及说明。
工程施工图审查规定
工程施工图审查规定一、总则为规范工程施工图审查工作，提高施工质量和安全水平，保障工程建设的质量和安全，特制定本规定。
二、审查范围1. 工程施工图审查范围包括建筑、结构、给排水、电气、暖通、消防等相关专业图纸。
2. 工程施工图审查应当遵循设计文件、国家标准、行业标准和工程现场实际情况。
3. 工程施工图审查应当重点关注工程的安全性、可行性和标准符合性。
三、审查内容1. 工程结构是否符合相关标准和规范，包括承载能力、抗震性、使用功能等方面。
2. 给排水系统设计是否科学合理，包括排水坡度、管道尺寸、排水量等方面。
3. 电气设计是否符合相关标准，包括电气线路布置、用电负载、保护措施等方面。
4. 暖通系统是否满足建筑使用需求，包括采暖、通风、空调等方面。
5. 消防系统设计是否符合相关规定，包括消防水源、消防设备、疏散通道等方面。
6. 其他涉及安全性、可行性和标准符合性的内容。
四、审查程序1. 提交审查：工程施工图应由施工单位提交给审查机构进行审查。
2. 审查登记：审查机构应当对提交的工程施工图进行登记，并确定审查负责人。
3. 分工审查：审查机构应当根据工程施工图的专业和范围分配审查人员，进行分工审查。
4. 审查反馈：审查机构应当及时向施工单位反馈审查意见，并要求施工单位进行整改。
5. 审查确认：施工单位应当根据审查意见进行整改，并将整改后的工程施工图重新提交给审查机构进行确认。
6. 审查确认：审查机构对整改后的工程施工图进行确认，并签字盖章。
7. 退回重审：如果工程施工图的审查意见未得到采纳，审查机构可以将工程施工图退回重审。
五、审查机构1. 工程施工图审查应当由具有相应资质和能力的审查机构进行。
2. 审查机构应当严格执行国家标准、规范和相关政策，确保审查结果的科学、客观和公正。
3. 审查机构应当建立健全内部管理制度和质量管理体系，确保审查工作的质量。
4. 审查机构应当不得利用审查权为他人谋取不正当利益，确保审查工作的廉洁和公正。
建筑给排水施工图审查要点
建筑给排水施工图审查要点建筑给排水施工图是建筑工程的一个重要部分，施工图的合理性和审查的严谨性对工程进展和质量决定着至关重要。
本文将介绍建筑给排水施工图的审查要点。
一、总体审查在施工图审查前，应对图纸进行整体的审查，这个环节主要是对图纸的规范性、合理性和标注等基本要素进行背景了解，主要包括以下几个方面：1.图纸规范图纸的规范性是确定施工图是否符合规范和标准的重要因素。
在进行施工图审查之前，应该确定图纸的规范性，包括审查单位、审查时间、标注符号、图例符号、比例尺等信息。
2.图纸的合理性建筑给排水施工图必须考虑到实际施工条件和现场情况，因此在审查图纸时，要特别重视图纸的合理性。
图纸的合理性包括建筑结构、设备的选择、材料选型、管径的选择等因素;以及安装位置、用途、方向等细节问题。
3.图纸的标注图纸的标注是保证施工图实施的重要因素之一。
在审查施工图时，要特别重视图纸的标注是否符合规范，包括建筑名称、设计单位、建筑面积、示意图、装饰图、细部标注等方面。
二、给水系统建筑给水系统是建筑物中的重要组成部分之一。
在审查建筑给水系统图时，要比较关注以下几个方面：1.水质和水压审查建筑给水系统图纸时，要重点关注水质和水压,包括给水进口水压、设计所需水压、所需水量和防污系统等。
2.给水管道的设置审查给水系统图纸时，还要关注给水管道的设置、管径的大小、阀门的使用及其控制方便等问题。
3.热水系统对于热水系统，要考虑二次供水回路，二次热水回流和水质问题。
同时对于供热给水系统，还需确认热水循环系统、防止管道热胀冷缩问题、防止漏水问题等。
三、排水系统建筑排水系统是建筑物中另一个非常重要的组成部分。
在审查建筑排水系统图时，要特别关注以下方面：1. 排水管道的设置在审查建筑排水系统图时，需要着重关注许多细节，例如排水管道和排水设备的设置位置，管径的大小安排、连接方式的合理性、排放方式的选择等。
2.控制防止污水倒流问题排水系统中可能会出现污水倒流的问题，如何控制和防止这些问题的发生，需要特别关注。
给排水审图要点
审图要点1、给水系统：每个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不应与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是否需竖向分区供水应视楼层数量而定。
一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35Mpa。
各层管井应根据井内立管根数及水表数量确定管井尺寸。
应根据管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20以内，公共卫生间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同使用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必须出户，否则应采用远传水表或卡表。
每个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必须设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管 S4系列，热水管用PPR管 S3。
2系列。
其他给水管采用钢塑复合管。
施工图设计审查给排水常见问题分析
施工图设计审查给排水常见问题分析施工图设计审查是建筑工程中非常重要的一环，其中给排水系统设计更是至关重要。
给排水系统设计不仅关乎建筑物的正常使用，还直接关系到建筑物的安全性和环境卫生。
在审查给排水系统的施工图设计时，需要重点关注一些常见问题，以确保设计的合理性和可靠性。
本文将针对施工图设计审查给排水系统中的常见问题进行分析，以期为相关专业人员提供一些参考和借鉴。
1.设计规范是否符合要求在审查给排水系统的施工图设计时，首先需要关注设计规范是否符合相关要求。
建筑工程设计应当符合国家有关法律法规和标准，比如《建筑给水排水设计规范》（GB50015-2003）和《建筑排水设计规范》（GB 50014-2006）等，以及地方性的规范标准。
设计人员在进行设计时必须了解并遵从相关的规范标准，确保给排水系统设计的合法合规。
2.管道材质选择是否合理在给排水系统设计中，管道材质的选择直接关系到系统的使用寿命和安全性。
审查设计时需要重点关注管道材质的选择是否合理，是否符合规范要求。
一般而言，常用的给水管道材质有铸铁管、钢管、塑料管等，而排水管道材质则有铸铁管、塑料管、陶瓷管等。
设计人员应当根据具体的使用要求和工程环境，选择合适的管道材质，确保其耐腐蚀、耐压、防漏等性能符合要求。
3.排水坡度和排气安排是否合理在给排水系统设计中，排水坡度和排气安排是非常重要的一环，关系到系统的排水性能和防止管道积气的有效性。
在审查设计时，需要重点关注排水坡度和排气安排是否合理，是否符合规范要求。
排水坡度不仅关系到排水的顺利进行，还直接关系到排水管道内的自清洁能力，排气安排则关系到排水系统内是否会积聚空气而影响排水性能。
4.设备选型是否合理给排水系统中的设备选型也是一个重要的审查内容。
审查时需要重点考察设备的选择是否合理，是否符合规范要求。
比如给水系统中的水泵、水箱等设备，排水系统中的排水泵、污水提升设备等，都需要根据实际需要和规范要求进行合理的选型，以确保系统的正常运行和安全性。
浅谈建筑给排水施工图审查要点
浅谈建筑给排水施工图审查要点【摘要】为确保施工顺利进行和工程质量,降低建设资金,会审中应认真审查施工图,对给排水施工图中存在的问题提出处理意见,预见性地解决施工过程中可能存在的问题。
详细介绍了建筑给排水与各有关专业的关系,施工图审查原则!施工图会审是施工管理工作中施工准备阶段的一项重要技术工作.是建设的基本要求。
目的是减少施工图的差错.确保工程质量和施工顺利进行.降低建设资金。
有关各专业技术人员在接到施工图以后.应认真学习图纸.熟悉图纸的内容、要点和特点，弄清设计意图.掌握工程情况.了解建筑结构.以便采取有效的施工方法和可行的技术措施。
在审核图纸时.尽量全面地发现图纸中的问题.以便设计人员对审图时所提出问题做出修改和补充。
审图是一项综合性很强的技术工作.需要考虑的事项千头万绪.挂一漏万在所难免。
在审图时若有一份清单对照检查就可以帮助审图者避免重大的疏漏.以下是笔者在审图实践中总结拟定的一份清单仅供参考。
1 建筑给排水专业与有关方面的关系1. 1 专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配.零配件及控制设备能否满足要求。
(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。
(3)连接设备的电气线路、控制线路、管(水、油气)路与设备的进线接管位置是否相符。
1. 2 给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
2 施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
2. 1 审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
施工图设计审查给排水常见问题分析
施工图设计审查给排水常见问题分析
施工图设计审查是指对建筑施工图纸的设计方案进行检查和评审，以确保设计方案的合理性和可行性。
在给排水系统方面，常见的问题主要包括以下几个方面：
1. 设计标准不符合要求：给排水系统的设计需要符合相关的国家标准和规范，如《建筑给水排水技术规范》等。
如果设计方案中的管径、水压、排水坡度等参数与标准要求不一致，就会影响系统的正常运行。
2. 排水管线布置不合理：排水系统的管线布置需要考虑建筑布局和卫生间分布等因素，合理安排主管线和分支管线的位置，避免出现交叉干扰和误排情况。
3. 排水设备配置不当：排水设备包括下水道、检查井、地漏等，需要根据实际情况进行合理配置。
如果设备的数量、位置和尺寸与使用要求不一致，就会造成排水不畅、易堵塞等问题。
4. 管道施工材料选择不当：给排水系统的管道材料应选择耐腐蚀、耐压力和耐磨损等性能优良的材料，如塑料管、镀锌钢管等。
如果选择的材料质量不过关，可能会导致漏水、老化等问题。
5. 排水施工缺乏细节或错误：给排水施工需要注意一些细节问题，如管道的固定、施工缝隙的密封、防潮处理等。
如果细节处理不到位，就容易造成漏水、渗水等问题。
针对这些常见问题，设计师和审查人员需要对设计方案进行仔细检查和评审，发现问题及时进行整改。
施工图设计审查是一个重要的环节，需要密切关注并与相关专业人士进行沟通，确保设计方案的合理性和可行性，提高设计质量。
八个排水工程施工图审查要点
八个排水工程施工图审查要点排水工程施工图审查需要注意哪些地方?我们都知道排水工程设计的施工图纸需要一道审核的程序，这也是非常重要的一道程序，为了保证施工工程的安全进行，这一步骤必须要严格、谨慎下面贤集网小编就为您介绍一下审查要点：第一、看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。
以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。
要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。
第二、对于大型公共建筑、高层建筑给水施工图。
要审核有无单独的消防用水系统。
而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。
放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。
第三、给排水管穿梁时在某些部位会影响结构。
因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。
特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。
第四、对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。
第五、根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。
有时设计DN100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。
第六、对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。
污水管汇流弯处是否设置检查井，其深度是否足够。
还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。
第七、土建图与给排水施工图互相校核的内容主要是标高。
上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。
这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。
同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。
教你审核给排水图纸
教你审核给排水图纸审核给排水图纸审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。
只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。
施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
1、审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全，能否满足施工需要。
(3)设计是否合理，有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。
各部分设计是否明确，是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2、审图的要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
给水工程施工图审查要点及常见问题
⑶ 图纸装订混乱，缺少工程编号、图纸编号混乱等， 不便于图纸使用和图档管理。
⑷ 图纸绘制不符合《建筑给水排水制图标准》及《建 筑制图标准》的规定，特别是图幅、线型、标注、图例等 使用不规范。
2.3.5 设计文件是否符合其它有关法律法规的规定。 常见问题： ⑴ 水源防护、材料药剂选用不符合环境卫生要求、会 对人体健康产生有害的影响。
⑸ 缺少主要设备材料表，或设备材料表不完整，不能 满足设备招标、采购要求。
⑹ 缺少必要的大样图，所引用的标准图图号不全或者 为失效版本。
⑺厂区总图缺少道路、排水、暖通、路灯等相关专业设 计内容。
⑻ 缺少工艺、结构计算书（包括使用软件名称）。
2.3.4图纸绘制、签署是否符合规定。
常见问题：
⑴ 设计文件未按照规定要求盖章，或设计单位不满足 设计资质要求。
建设厅已安排专家就建筑给排水施工图审查内容 进行了培训，本次不再重复。
2.2 市政给水工程施工图审查的主要依据：
*《山东省建设工程施工图设计文件审查要点》（2009） *《市政公用工程设计文件编制深度规定》建设部2004 *《室外给水设计规范》(GB 50013-2006) *《建筑给水排水设计规范》(GB 50015-2003) *《建筑设计防火规范》(GB 50016-2006) *《建筑给水排水制图标准》(GB/T 50106-2010) *《污水再生利用工程设计规范》(GB 50335-2002) *《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003） * 给排水工程相关标准图集 * 抗震、结构等其它相关标准、规范 * 该工程有关可研、初设等文件
2.1 市政给水工程施工图审查的主要范围包括：
给排水专业施工图审查常见问题2(1)
21、建筑物地下室生活水箱需要定期清洗， 生活水箱宜分为单独的两格，使在清洗水 箱时，供水系统仍可工作。
22、浴室配水管，当淋浴器少于或等于6个 时，需满足每米压降不大于300Pa的要求， 当淋浴器多于6个时，需满足每米压降不大 于350Pa的要求，最小配水管不应小于 DN25。
23、各种管道走向宜避开防火卷帘位置。 因防火卷帘需封至梁底，有管道穿过时， 要特别处理。
18、大剧院一层观众厅的二层看台下部， （顶部消防水炮无法保护）需按规范要求 设置自动喷水灭火系统。
19、公共建筑高大空间（大于12米）应设 置自动跟踪定位射流灭火装置。应按不同 防护分区设置水流指示器 。
20、自动扫描灭火装置系统、水幕系统和 消防水炮系统，供水管网末端最不利点处， 需设模拟试水装置。
26、采用减压阀竖向分区消火栓系统，屋顶 消防水箱（增压装置）出水管，经减压阀接 入下区消火栓系统的作法有误。减压阀有单 向供水功能，当下游水压达到设定值时，减 压阀将关闭。系统中的多个减压阀只有一个 在工作。稳压管的减压阀设定压力大于主干 管减压阀设定压力时，主干管减压阀会关闭， 反之，稳压管的减压阀关闭，不起作用 。
16、采用恒压供水设备供水时，其出水量 应按设计秒流量选取。 17、生活水箱，进、出水管布置不能相距 太近，会产生水流短路。如果不能对角布 置，水箱内应设导流装置。
18、穿越结构缝布置的给水管需设软接头。 排水管应尽量避免穿越结构缝，无缝避开 时，也需采取软接措施。 。
19、建筑物给水入户总管应按规范要求设 置水表和过滤器。 20、室外总图中，环状给水管路上，两路 引入之间的管段上需设阀门，保证在检修 时仍有一路可以供水。
26．无负压供水设备为管网直吸，给水入口处需
设倒流防止器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水系统
4.5.1
《建筑给水排水设计规范》GBJ15-88（1997年版）
⑴第3.1.5条规定，建筑物雨水管道应单独排出。
⑵第3.2.11A条规定，医院建筑内门诊、病房、医疗部门等的卫生器具不得共用存水弯。
⑶第3.3.10条规定，排水管道不得穿过沉降缝、烟道和风道，并不得穿过伸缩缝，当受条件限制必须穿过时，应采取相应的技术措施。
一、釆用开式热水供应系统；
二、给水额定流量较大的用水设备的管道，应与淋浴器配水管道分开；三、多于3个淋浴器的配水管道， Nhomakorabea布置成环形；
四、成组淋浴器的配水支管的沿途水头损失，当淋浴器少于或等于6个时，可釆用每米不大于200Pa；当淋浴器多于6个时，可釆用每米不大于350Pa，但其最小管径不得小于25mm。
是否按消防规范的要求，设置了相应的消火栓、自动喷水、气体消防、水喷雾消防和灭火器等系统和设施，消防水量水压、蓄水池和高位水箱容积等技术参数是否合理。
水泵、水处理设备、水加热设备、冷却塔、消防设施等选型是否安全，符合系统设计的需要。
4.4
给水系统
4.4.1
《建筑给水排水设计规范》GBJ15-88(1997年版)
⑷第2.4.5条规定，给水管道不宜穿过伸缩缝、沉降缝，如必须穿过时，应采取相应的技术措施。
⑸第2.4.18条规定，给水管不得穿过配电间。
⑹第2.5.7条规定，给水管网装设消防水泵接合器的引入管和水箱消防出水管，应装设止回阀。
⑺第2.5.7B条规定，消防给水系统的减压阀后（沿水流方向）应设泄水阀门定期排水。
四、给水排水专业审查要点
序 号
项 目
审 查 内 容
4.1
强制性条文
《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）。
4.2
设计依据
设计采用的设计标准、规范是否正确、是否为现行有效版本。
4.3
系统设计总体要求
给水、排水、热水等各系统设计是否合理，设计技术参数是否符合标准、规范要求。
第2.8.5条规定，水箱应设进水管、出水管、溢流管、泄水管和水位信号装置。溢流管、泄水管不得与排水系统直接连接。溢流管管径应按排泄水箱最大入流量确定，并宜比进水管大一级。溢流管出口应设网罩。水箱进水管淹没出流时，应设真空破坏装置。
⑾第4.2.15条规定，公共浴室淋浴器出水水温应稳定 ，并宜釆取下列措施：
②排水立管高度在50m以上，或在抗震设防8度地区的高层建筑，应在立管上每隔二层设置柔性接口；在抗震设防9度地区，立管和横管均应设置柔性接口。
立管连接卫生器具的层数（层）
垂直距离（m）
≤4
5~6
7~12
13~19
≥20
0.45
0.75
1.20
3.00
6.00
注：当与排出管连接的立管底部放大一号管径或横干管比与之连接的立管大一号管径时，可将表中垂直距离缩小一档。
②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0m。
注：①工业企业生活间和学校的淋浴室，宜釆用单管热水供应系统。单管热水供应系统应有热水水温稳定的技术措施。
②公共浴室不宜釆用公用浴池沐浴方式。
第4.4.15A条规定，在闭式热水供应系统中，应采取消除水加热时热水膨胀引起的超压措施。
⒀第4.6.6条规定，热水管网在下列管段上，应装设止回阀：
一、水加热器或贮水器的冷水供水管。
⑻第2.7.9条规定，在有防振或有安静要求的房间的上下和毗邻的房间内，不得设置水泵；在其他房间设置水泵时，水泵机组，吸水管和出水管上，应设隔振装置。
⑼第2.7.16条规定，贮水池应设进水管、出水管、溢流管、泄水管和水位信号装置。溢流管排入排水系统应有防回流污染措施。溢流管管经应按排泄贮水池最大入流量确定，并宜比进水管大一级。贮水池应有盖，并应采取不受污染的防护措施。
⑴第2.1.8条规定，在满足使用要求和保持给水排水系统正常运行的前提下，应采用节水型卫生器具给水配件。节水型卫生器具给水配件应满足产品标准的要求，并具有产品合格证。
⑵第2.2.9条规定，生活饮用水贮水池和生活饮用水水箱的溢流管必须采取防污染措施。
⑶第2.2.11条规定，在非饮用水管道上接出水龙头时，应有明显标志。
⑷第3.3.13条规定，生活污水立管不得穿越卧室、病房等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻的内墙。
⑸第3.3.18条规定，靠近排水立管底部的排水支管连接，应符合下列要求：
①排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离，不得小于表3.3.18的规定。
最低横支管与立管连接处至立管管底的垂直距离 表3.3.18
③当靠近排水立管底部的排水支管的连接不能满足本条一、二款的要求时，则排水支管应单独排出室外。
备注：建筑排水用硬聚氯乙烯管或硬聚氯乙烯螺旋管时，按CJJ/T29-98或CECS94：97执行。
⑹第3.3.20A条规定，铸铁排水管道在下列情况下应设置柔性接口：
①高耸构筑物和建筑高度超过100m的建筑物内，排水立管应采用柔性接口；
二、机械循环第二循环回水管。
三、混合器的冷、热水供水管。
4.4.2
《住宅设计规范》GB50096-1999
第6.6.4条规定，公共功能的管道，包括采暖供回水总立管，给水总立管、雨水立管、消防立管和电气立管等，不宜布置在住宅套内。公共功能管道的阀门和需经常操作的部件，应设在公用部位。
4.4.3
《中小学建筑设计规范》GBJ99-86
第8.2.2条规定 ，当化学实验室给水水嘴的水头大于2m，急救冲洗水嘴的水头大于1m时，应采取减压措施。化验盆排水口，应设耐腐蚀的挡污篦；排水管道应采用耐腐蚀管道。
4.4.4
《二次供水设施卫生规范》GB17051-1997
第5.1条规定，设计水箱或蓄水池：饮用水箱或蓄水池应专用，不得渗漏，设置在建筑物内的水箱其顶部与屋顶的距离应大于80cm，水箱应有相应的透气管和罩，人孔位置和大小要满足水箱内部清洗消毒工作的需要，人孔或水箱入口应有盖（或门），并高出水箱面5cm以上，并有上锁装置，水箱内外应设有爬梯。水箱必须安装在有排水条件的底盘上，泄水管应设在水箱的底部，溢水管与泄水管均不得与下水管道直接连通，水箱的材质和内壁涂料应无毒无害，不影响水的感观性状。水箱的容积设计不得超过用户48ｈ的用水量。
