双代号时标网络计划图的编制方法及使用

合集下载

双代号时标网络计划绘制方法

双代号时标网络计划绘制方法

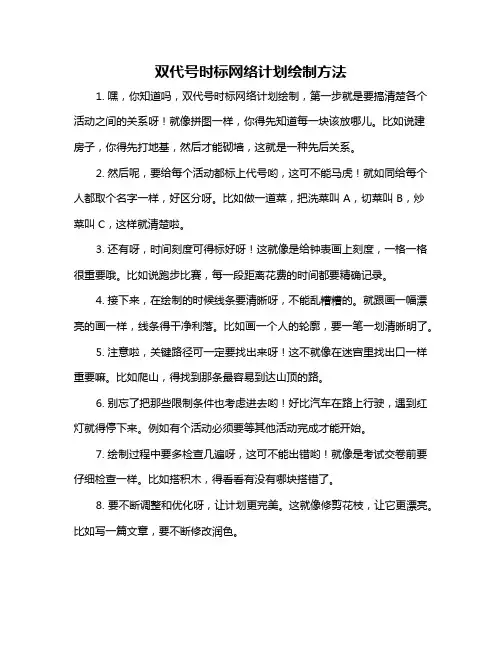

双代号时标网络计划绘制方法
1. 嘿,你知道吗,双代号时标网络计划绘制,第一步就是要搞清楚各个活动之间的关系呀!就像拼图一样,你得先知道每一块该放哪儿。

比如说建房子,你得先打地基,然后才能砌墙,这就是一种先后关系。

2. 然后呢,要给每个活动都标上代号哟,这可不能马虎!就如同给每个人都取个名字一样,好区分呀。

比如做一道菜,把洗菜叫 A,切菜叫 B,炒菜叫 C,这样就清楚啦。

3. 还有呀,时间刻度可得标好呀!这就像是给钟表画上刻度,一格一格很重要哦。

比如说跑步比赛,每一段距离花费的时间都要精确记录。

4. 接下来,在绘制的时候线条要清晰呀,不能乱糟糟的。

就跟画一幅漂亮的画一样,线条得干净利落。

比如画一个人的轮廓,要一笔一划清晰明了。

5. 注意啦,关键路径可一定要找出来呀!这不就像在迷宫里找出口一样重要嘛。

比如爬山,得找到那条最容易到达山顶的路。

6. 别忘了把那些限制条件也考虑进去哟!好比汽车在路上行驶,遇到红灯就得停下来。

例如有个活动必须要等其他活动完成才能开始。

7. 绘制过程中要多检查几遍呀,这可不能出错哟!就像是考试交卷前要仔细检查一样。

比如搭积木,得看看有没有哪块搭错了。

8. 要不断调整和优化呀,让计划更完美。

这就像修剪花枝,让它更漂亮。

比如写一篇文章,要不断修改润色。

9. 最后啊,记住要细心再细心,这样才能画出完美的双代号时标网络计划!就像是给心爱的人准备礼物,得用心去做。

我的观点结论就是:掌握好这些方法,双代号时标网络计划绘制就不是难事啦!。

双代号时标网络计划的表达方法

双代号时标网络计划的表达方法

双代号时标网络计划的表达方法摘要: 双代号时间坐标网络图是指综合应用横道图的时间坐标和双代号网络图的一种网络计划方法,简称为双代号时标网络计划。

在时标网络图计划中,以箭线的长短和所在位置表示工作的时间长短与进程,因此,它能够表达工程各项工作之间恰当的时间关系,兼有网络计划与横道图的优点,时间进程明显,能直接显示各工作的起止时间、自由时差及关键线路,可直接统计资源按日需要量。

关键词:双代号时标网络计划特点表达一、双代号时标网络图的图示特点1.箭线的长短与时间有关,清楚地标明计划的时间进程,便于使用。

时标的时间单位可根据需要在编制网络计划之前确定,可以是时、天、周、月或季等。

2.时标网络图在图面上可直接显示各项工作的开始时间、完成时间、自由时差、关键线路。

时标网络计划的计算工期,应是其终点节点与起点节点所在位置之差。

3.时标网络图可直接在坐标下方绘出资源动态图,易于确定同一时间的资源需要量。

4.时标网络图手绘图及修改比较麻烦。

5.时标网络图不会产生闭合回路。

6.双代号时标网络计划以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的时差,若按最早开始时间编制网络图,其波形线所表示的是工作的自由时差。

双代号时标网络计划中,自终点节点向起点节点观察,凡自始至终不出现自由时差(波形线)的通路,就是关键线路,这是因为,如果某条线路自始至终都没有波形线,这条线路就不存在自由时差,也不存在总时差,它没有机动余地,当然就是关键线路。

7.节点中心必须对准相应的时标位置,虚工作尽可能以垂直方式的虚箭线表示,当工作面停歇或班组工作不连续时,会出现虚箭线占用时间的情况。

二、双代号时标网络图的编制要求1.宜按最早时间绘制。

2.先绘制时间坐标表。

时间坐标表的顶部或底部、或顶底部均有时标,可加日历;时间刻度线用细实线,也可不画或少画。

3.实箭线表示工作,按各工作的时间长度绘制相应工作的实线部分,使其在时间坐标上的水平投影长度等于工作时间,虚箭线表示虚工作,自由时差用波线。

双代号网络图介绍

双代号网络图介绍

双代号网络图介绍网络计划技术是上世纪50年代后期发展起来的一种科学的计算管理方法。

这种方法被人们称为“在航天时代争分夺秒的管理上的突破”。

在军事应用方面,被称为“科学的军队指挥方法”。

今天在科学管理的新方法中,应用最广的就是网络计划技术。

它已经渗透到人类生活的各个领域,并正在迅速地取代着传统的计划管理方法。

网络计划技术是以规定的网络符号及其图形表达计划中各项工作之间的相互制约、相互依赖关系,并分析其内在的规律,从而寻求其最优方案的计划管理新方法。

它符合统筹兼顾、适当安排的思想。

因此,其名数学家华罗庚将其概括在统筹法之内。

在工程实践中,应用网络计划技术的目的就是从进度计划编制、执行、控制和调整方面去增强管理功能。

推广和运用这种新方法,无疑是实现管理现代化的一个重要手段。

关于双代号网络计划的表示方法在建筑工程中,进度计划有多种表示方法,网络图就是其中的一种。

它是将拟建工程的整个建造分解成若干项工作,以规定的网络符号来表达各项工作之间的相互制约、相互依赖的关系,并根据它们的开展顺序和相互关系,从左至右排列起来,形成的网状图形。

这种网状图形称为网络图。

双代号网络图,采用两个带有编号的圆圈和一个中间箭杆表示一项工作。

工作的名称写在箭杆的上方,完成工作所需要的持续时间写在箭杆的下方,箭尾圆圈表示工作的开始,箭头圆圈表示工作的结束。

摘自关于双代号时标网络图双代号时标网络图,是在双代号网络图的基础上,吸取了横道图的优点,使用横向坐标表示每项工作的持续时间,使绘图人及看图人能够更清楚的了解工程项目中每个工作的开始及结束时间。

在时标网络图中,工作持续时间与其横向长度成正比。

网络计划技术的基本原理在建筑工程计划管理中,网络计划技术的基本原理,可以归纳为以下四点。

(1)把一项工程的全部建造过程分解成若干项工作,并按各项工作的开展顺序和相互制约关系,绘制成网络图形。

(2)通过网络图时间参数计算,找出关键工作和关键线路。

(3)利用最优化原理,不断改进网络计划的初始方案,寻求其最优方案。

完整版单代号网络图和双代号网络图经典实用

完整版单代号网络图和双代号网络图经典实用

i 工作名称 持续时间
j
(完整版) 单代号网络图和双代号网络图
三、 网络计划技术的基本原理
1.利用网络图的形式表达一项工程中各项工作的先后顺序及逻辑关系; 2.通过对网络图时间参数的计算,找出关键工作、关键线路; 3.利用优化原理,改善网络计划的初始方案,以选择最优方案;
4.在网络计划的执行过程中进行有效的控制和监督,保证合理地利用资源, 力求以最少的消耗获取最佳的经济效益和社会效益。
说明
A、B为平行施工,A、B 制约C的开始,C依赖A、 B的结束
引出节点 正确地表达 了ABCD之间的关系
引出虚工作 正确的表达它们之间的逻 辑关系
引出虚工作 正确的表达它们之间的逻 辑关系
2.网络图中,严禁出现循环回路; 3.在网络图严禁出现双箭头连接或无箭头连接; 4.严禁出现没有箭头节点和没有箭尾节点的箭线; 5.两个节点只能表示一项工作; 6.在网络图中,箭线尽量避免交叉,如不可避免应采用过桥法或指向法; 7.只允许有一个起始节点和一个终点节点。
i
前导工作 (紧前工作)
后续工作 (紧后工作)
5.节点编号:
⑴目的: ①便于网络图时间参数的计算; ②便于检查或识别各项工作。
⑵原则: ①编号从小到大,可不连续但不允许重复编号;
②箭尾编号必须小于箭(完头整版编) 单号代,号网即络图:和双i<代号j。网络图
(三) 线路
1.概念:
指网络图中从起点节点开始,沿箭线方向连续通过一系列箭线与节点,最后到达 终点节点的通路。
(完整版) 单代号网络图和双代号网络图
四、 网络计划技术的优点
1.能全面而明确地反映出各项工作之间开展的先后顺序和它们之间的相 互制约、相互依赖的关系; 2.可以进行各种时间参数的计算; 3.能在工作繁多、错综复杂的计划中找出影响工程进度的关键工作和关键 线路,便于管理者抓住主要矛盾,集中精力确保工 期,避免盲目施工; 4.利用网络计划中反映出的各项工作的时间储备,可以更好的调配人力、 物力,以达到降低成本的目的; 5.可以利用计算机进行计算、优化、调整和管理。

工期计划方法

工期计划方法

紧后工序 BC DE EF G G G H I --
1. 网络计划编制方法
1.2 双代号网络计划
思路:
依据紧前工作来画 草图多加虚箭线 成图后删除多余虚箭线(删除原则:一个工作的开始 上只有一个虚箭线进来或结束节点只有一个虚箭线出去 时,可以删除它,将工作箭线向外延长) 整理草图并用紧后工作来检查 节点编号,填写工时
1天
基坑 排水
基坑

开挖
(a)
Байду номын сангаасSTS=1天
A
B
(b)
1. 网络计划编制方法
1.3 单代号搭接网络计划 (3) FTF,即结束——结束(FINISH TO FINISH)关系
紧前工作结束后一段时间,紧后工作才能结束,即紧 后工作的结束时间受紧前工作结束时间的制约。 例如:基础回填土结束后基坑排水才能停止。
1. 网络计划编制方法
1.3 单代号网络计划 3、案例1(用单代号来画)
工序 A B C
工作名称 初步研究 研究选点 准备调研方案
工时 1 2 4
D
联系调研点
2
E
培训工作人员 3
F
准备表格
1
G
实地调研
5
H
写调研报告
2
I
开会汇总
3
紧前工序 -A A
B BC
C DEF G H
紧后工序 BC DE EF
紧后工作 B C D E F F G G H I I J J J K
K
---
持续时间 5 4 10 2 4 6 8 4 2
2
2
1. 网络计划编制方法
1.2 双代号网络计划
作业答案:

双代号时标网络计划绘制方法

双代号时标网络计划绘制方法

双代号时标网络计划绘制方法
1. 嘿,先得搞清楚各个节点代表啥呀!就像地图上的地标一样,你得知道每个点是干啥的。

比如说盖房子,每个节点可能就是打地基、砌墙啥的。

2. 然后呢,要把那些工作之间的先后顺序画出来呀!就像你出门得先穿好衣服再穿鞋,可不是乱来的哦!盖房子也是,总不能先装窗户再砌墙吧。

3. 接着呀,给这些工作加上时间长度!这就好比你知道跑一段路要花多长时间一样。

比如说铺地砖要三天时间。

4. 别忘了标注关键路径哦!这可是很重要的,就像是找到迷宫里最快出去的那条路。

像装修房子,水电改造就是关键路径之一呢。

5. 对啦,还得注意那些虚工作哦!它们就像是隐形的桥梁,连接各种关系呢。

好比要先布置好电线才能安装灯具。

6. 绘制的时候要细心认真呀!可别马马虎虎的,不然就像下棋走错步一样。

要是标错了时间,那工程进度不就乱套啦!
7. 要多检查几遍才行呢!这就像你做完作业得检查有没有做错一样。

万一漏了点什么,那可就麻烦咯!
8. 最后呀,好好欣赏一下自己画的双代号时标网络计划,是不是很有成就感!它可是能帮我们更好地管理和安排工作呢!
我的观点结论就是:只要按照这些步骤认真去做,双代号时标网络计划就能绘制好啦!。

双代号网络计划图绘制方法讲义

双代号网络计划图绘制方法讲义
精选课件
二、双代号网络图的绘制方法
(二)绘图方法和技巧
4.当所绘制的工作有多个紧前工作时,按 以下四种情况分别考虑:
(1)如果在其紧前工作中存在一项只作为本工 作紧前工作的工作,则将本工作直接画在该紧 前工作结束节点之后; (即在紧前工作栏中, 该紧前工作只出现一次)
(2)如果在其紧前工作中存在多项只作为本工 作紧前工作的工作,先将这些紧前工作的结束 节点合并,再从合并后的节点开始,画出本工 作精选;课件(H,J)
1.必须正确表达逻辑关系。
(9) A、B、C、D、E五项工作,A、B、C 完
成后D开始,B、C完成后E开始
A
D
B
E
C
精选课件
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
(10) A、B两项工作分三个施工段,流水 施工
A1
A2
A3
B1
B2
B3
精选课件
一、双代号网络图的绘制规则
1.必须正确表达逻辑关系。
精选课件
精选课件
33图上作业法第六步---关键线路 ⑥、关键线路 关键线路由关键工作组成的线路为关键线路,用 粗实线或者双划线表示,另外也可以用文字表述 。
小”(逆箭线计算)。 工作的最迟开始时间可利用公式进行计算: 精选课件LSi-j = LFi-j - Di-j
3计算工作的总时差 工作的总时差可采用“迟早相减,所得之差”即 TFi-j = LFi-j - EFi-j或者= LSi-j - ESi-j 4.计算工作的自由时差 其自由时差等于本工作之紧后工作最早开始时间 减本工作最早完成时间所得之差。可在图上位置 直接相减得到,并将计算结果标注在箭线的上方 各项工作图例对应的位置上。

知识点回顾之双代号网络图及时标网络计划

知识点回顾之双代号网络图及时标网络计划
确定关键线路 计算时间参数
绘制箭线图 确定节点时间
关键线路的确定
通过计算时间参数确定关键线路
关键线路上的活动时间之和最长
时间参数的计算
1
计算活动最早开始时间(ES)和最早结束时间 (EF)
2
计算活动的最晚开始时间(LS)和最晚结束时 间(LF)
3
计算活动的总时差(TF)和自由时差(FF)
03
时标网络计划基础
按照项目进度计划,根据工作 之间的逻辑关系,从左到右、 从前往后绘制箭线。
每个节点表示一个工作任务, 节点位置反映任务的开始和结 束时间。
箭线长度反映工作持续时间, 箭线方向表示工作的进行顺序 。
避免出现循环和交叉,确保网 络图的流畅性和可读性。
02
双代号网络图的应用
绘图方法及步骤
确定项目活动清单
知识点回顾之双代号网络图 及时标网络计划
2023-11-04
目录
• 双代号网络图基础 • 双代号网络图的应用 • 时标网络计划基础 • 时标网络计划的应用
01
双代号网络图基础
双代号网络图定义
一种以箭线表示ቤተ መጻሕፍቲ ባይዱ作流程,以节点表示工作任务的计划管理 工具。
通过箭线的长短、节点位置的安排,直观地表达项目进度和 时间安排。
双代号网络图的基本要素
01
02
03
工作任务
以节点表示,包括任务名 称、开始时间、结束时间 、持续时间等信息。
工作关系
以箭线表示,包括紧前关 系和紧后关系,箭线的方 向表示工作进行的顺序。
时间参数
包括工作的开始时间、结 束时间、持续时间等,反 映在箭线的长短和节点的 位置上。
双代号网络图的绘制原则

双代号时标网络图ppt课件

双代号时标网络图ppt课件
问题: (1)根据上述检查情况,在时标网络计划图上 标出实际进度前锋线;
(2)把检查结果填入检查分析表内; (3)分析进度偏差的影响。
0
2
A
12 1
4
6
8
10
12
B
72
14
16
C
G
6
526
K
9
10
3
D
H
J
4
8
5
1
1
0
2
4
6
8
10
12
14
16
关键线路的确定:自终点节点逆箭线方向朝起点节 点观察,自始至终不出现波形线的线路为关键线 路。由工作A、B、E、I、K关键工作所组成的线路 为关键线路。

③ ②-①
7-6=1
0 1-2= 影响工期
-1
1天
8-6=2
1 2-1=1 正常
8-6=2
2 2-2=0 正常
1)检查计划时尚需作业天数=工作的持续持续时 间-工作检查时已进行的时间
2)总时差的计算
工作总时差的计算应自右向左进行:
以终点节点(j=n)为箭头节点的工作的总时差 TFi-j按网络计划的计划工期Tp计算,即: TFi-n=Tp- EFi-n K工作的总时差为0。
工作的自由时差值:波形线部分在坐标轴上的水平 投影长度。 ④-⑤工作的自由时差为1天, ④⑧工作的自由时差为2天, ⑥-⑦ 工作的自由时 差为 1天,⑧- ⑨ 工作的自由时差为2天。
时标网络计划的计算工期,是终点节点与起点节 点所在位置的时标值之差。起点节点①和终点节 点⑩的时标值之差为15,即网络计划的计算工期 Tp为15天。
实际进度前锋线:在时标网络计划图上,将计划 检查时刻各项工作的实际进度所达到的前锋点连 接而成的折线。

第6讲 双代号网络图的绘制

第6讲  双代号网络图的绘制

4.2 双代号网络图的绘制一双代号网络图的基本构成双代号网络图由箭线、节点、线路三个基本要素组成。

(一) 箭线1 箭线表示一道工序或一项活动,其包括的范围可达可小,视具体情况而定。

如,一个建设项目,一个单项工程、一个单位工程、一个分部工程、一个分项工程乃至一个工序都可以根据计划编制深度需要作为一个活动。

2 活动一般需要消耗一定的时间和资源。

例如,浇筑混凝土工作,除消耗时间外,还要消耗劳动力、砂石水泥等材料,需要混凝土的搅拌、运输、振捣。

但有的活动则仅仅是消耗时间,而不消耗资源和消耗很少,例如混凝土养护、抹灰面干燥等。

在横道图中,这部分时间是通过间歇时间来反映,并不作为一个独立的施工过程来看待。

而在双代号网络图中不方便表示两项活动的间歇,所以把它们作为一个独立的活动来对待。

3 箭线表示该项工作的开始,箭头表示该工作的结束。

4 在无时标网络图中,箭线的长短并不反映该项工作所占用时间的长短。

5 箭线的形状可以任意化成直线或折线。

箭线的方向表示工作的进展方向,应该保持自左向右的总方向,并应以水平线为主,斜线和竖线为辅。

6 虚箭线(1)它表示一项虚拟的工作,实际工作中并不存在。

因而它没有工作名称,不消耗资源,也消耗时间。

(2)虚箭线仅用于双代号网络图中,用来使某些工作的逻辑关系得到正确的表达。

7、几个名词:(1)平行工作:与本工作同时开始同时完成的工作。

(2)紧前工作:一个工作或几个工作完成后本工作才能开始,即制约本工作开始的工作为紧前工作。

(3)仅后工作:本工作完成后才能开始的工作。

(4)内向工作和外向工作:对节点而言指向该节点的箭线为内向工作(内向箭线);由节点出发的箭线为外向工作(外向箭线)。

(二)节点:1、在双代号网络图中节点是两道工作的交接点,它表示一个瞬间,既不消耗时间也不消耗资源。

2、节点又叫事件,它表示前一项工作的结束,后一项工作的开始。

一般用圆圈表示。

3、几个名词: (1)箭尾节点(左节点):位于箭线尾部的节点,表示本工作的开始紧前工作的结束;(2)箭首节点(右节点):位于箭线首部的节点,工作的结束,紧后工作的开始;(3)开始节点:网络计划的第一个节点,表示网络计划的开始,又叫起点节点;(4)终点节点:网络计划的最后一个节点,表示网络计划的结束,又叫结束节点。

双代号网络图绘制规则(精)

双代号网络图绘制规则(精)
工作名称 持续时间
6、工作之间的逻辑关系可包括工艺关系和
组织关系,在网络图中均表现为工作之间 的先后顺序。 7、双代号网络图中,各条线路的名称可用 该线路上节点的编号自小到大依次记述。
绘制双代号网络图的基本规则
1、绘制双代号网络图必须正确表达已定的逻
辑关系。
逻辑关系错误表示
挖槽1 挖槽2
垫层1
垫层2
墙基1
墙基2
回填1
回填2
正确表示
挖槽1 垫层1
挖槽2 垫层2 墙基1 墙基2 回填1 回填2
错误表示:
正确表示:
2、双代号网络图中,严禁出现循环网络
3、双代号网络图中,在节点之间严禁出现没有
箭头或双箭头的连线。 4、在双代号网络图中,严禁出现没有箭头节点 或没有箭尾节点的箭线。
3、双代号网络图中,一项工作应只有唯一
的一条箭线和相应一对节点编号,箭尾的 节点编号应小于箭头的节点编号。 4、双代号网络图中的虚箭线,表示一项虚 工作,其表示形式可垂直方向向上或向下, 也可水平方向向右。 5、双代号网络计划中一项工作的基本表示 方法应以箭线表示工作,工作名称应标注 在箭线之上,持续时间应标注在箭线之下。
5、当双代号网络图的某些结点有多条内项
线或多条外项线时,在不违反“一项工作 应只有唯一的一条箭线和相应的一对结点 编号”的规定前提下,可使用母线法绘制。 当箭线线型不同时,可在母线上引出的支 线上标出。
母线表示方法
母线表示方法
6、绘制网络图时,箭线不宜交叉,当交叉不可 避免时,可用过桥法或指向法
双代号网络图绘制规则
双代号网络计划绘制一般规定:
1、双代号网络计划图中节点表示工作的开始, 箭头节点表示该工作结束。在非时标网络图 中,箭线长度不直接反映该工作所占用时间 长短。箭线宜画成水平直线,也可画成折线 或斜线。水平直线投影的方向应自左向右, 表示工作的前进方向。 2、双代号网络图的节点应用圆圈表示,并在 圆圈内编号。节点编号顺序应从小到大,可 不连续,但严禁重复。

双代号时标网络计划-PPT

双代号时标网络计划-PPT
2. 以实箭线表示实工作,虚箭线表示虚工 作,以波形线表示工作的自由时差。
8
大家应该也有点累了,稍作休息
大家有疑问的,可以询问和交流
一、时标网络计划概念及分类
双代号时标网络计划的一般规定
3. 节点中心必须对准相应的时间位置。 4.虚工作必须以垂直方向的虚箭线表示, 有自由时差时加波形线。
一、时标网络计划概念及分类
3
6
1
2
7
8
4
5
第五步:标明关键线路; 注意:
关键线路是指自始至终不出现波形线的线路,用彩色线、 粗实线或双箭杆标明。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
3
6
1
2
7
8
4
5
例题:绘制下列网络图的早时标网络图。
68
9 13
18 21
G 4
18
20
7I 8
2
H 2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
3
6
1
2
7ቤተ መጻሕፍቲ ባይዱ
8
4
5
实例
第四步:从节点依次向外引出箭杆;
注意:
1.将箭线尽可能画成水平线或水平竖直构成的折线,箭杆水平 投影长度代表该工作持续时间; 2.如箭线长度不够与结束节点直接相连,则剩余部分用水平 波形线画至结束节点。波形线的水平投影长度,代表该工 作的自由时差。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
实例
第三步:在时间坐标网中确定节点位置;

双代号时标网络计划在建筑施工进度控制中的应用

双代号时标网络计划在建筑施工进度控制中的应用

双代号时标网络计划在建筑施工进度控制中的应用随着建筑施工项目越来越复杂和规模越来越大,施工进度控制成为了一个至关重要的环节。

如何在施工过程中科学、合理地安排施工顺序和时间,确保工程按时按质完成,已经成为了施工管理者必须要面对的挑战。

双代号时标网络计划(简称双代号网络)作为施工进度控制的一种有效工具,在建筑工程中得到了广泛的应用。

本文将会对双代号时标网络计划在建筑施工进度控制中的应用进行探讨。

一、双代号时标网络计划的基本概念双代号时标网络计划是一种用于安排施工活动顺序和时间的方法。

它是以活动为节点,以时间和逻辑关系为弧的网络计划。

使用双代号时标网络计划,可以清晰地表示出各个施工活动之间的先后顺序、耗时以及对整个工程的影响关系,从而使得施工进度计划变得直观、清晰、可行。

1.确定工程活动及其顺序根据施工项目的具体情况,确定需要进行的各项工程活动,并且明确这些活动之间的先后顺序和逻辑关系。

2.绘制网络图将工程活动以节点的形式绘制在图上,并用弧线表示各个活动之间的关系。

这样就形成了一个完整的双代号时标网络图。

3.确定活动的工期根据施工现场的具体情况,结合工程技术和经验,确定每个活动的工期。

4.确定关键路径通过对整个网络进行推理和计算,找出整个工程中的“关键路径”,即对整个工程进度具有决定性影响的活动序列和工期。

这是施工进度控制的重点和难点。

5.编制进度计划依据双代号时标网络图和工程活动的工期,编制出整个工程的施工进度计划。

3.方便进行调整和优化有了双代号时标网络计划,施工管理者就可以根据实际情况进行进度的调整和优化。

当出现了某个活动的工期延误或提前完成时,可以根据网络计划进行相应的调整,确保整个工程的进度不会受到过大的影响。

4.有利于提前发现问题双代号时标网络计划能够清晰地显示出每个工程活动的时间关系,对整个工程进度有一个全面的把握。

通过对网络计划的分析和比对,可以在施工过程中提前发现可能存在的问题和隐患,从而采取相应的措施加以解决,保证整个工程的正常进行。

某分部工程双代号时标网络计划如下图所示(时间单位-天)

某分部工程双代号时标网络计划如下图所示(时间单位-天)

‎‎‎‎某分部工程‎双代号时标‎网络计划如‎下图所示(‎时间单位:‎天)‎‎一、自由时‎差分两种情‎况,第一种‎,就是该工‎作箭线上有‎波形线。

第‎二种,本工‎作虽然没有‎波形线但要‎考虑其紧后‎的工作的时‎间间隔。

如‎下图:‎单位为‎周第一‎种:‎求H自由‎时差,直接‎读图,波形‎线长度1,‎即H自由时‎差是1周。

‎‎第二种:‎求D‎自由时差:‎箭‎线上没有波‎形线,但是‎D工作与其‎紧后工作之‎间都有时间‎间隔,D工‎作紧后工作‎有G和H,‎D G时间间‎隔是4,D‎H时间间隔‎是2,取最‎小值2,所‎以D的自由‎时差是2周‎。

‎二‎、总时差。

‎双代号时标‎网络图总时‎差教材中的‎计算公式=‎紧后工作的‎总时差+本‎工作与该紧‎后工作之间‎的时间间隔‎所得之和的‎最小值这样‎计算起来比‎较麻烦,需‎要计算出每‎个紧后工作‎的总时差,‎总结如下:‎‎计算哪个工‎作的总时差‎,就以哪个‎工作为起点‎工作,寻找‎通过该工作‎的所有线路‎,计算每条‎线路的波形‎线的长度和‎,波形线长‎度和的最小‎值就是该工‎作的总时差‎。

‎如计算D‎工作的总时‎差,以D‎工作为起点‎工作,通过‎D工作的线‎路有DGI‎和DHI。

‎其中DGI‎线路的波形‎线的和是4‎,DHI线‎路的波形线‎的和是3,‎所以E的总‎时差就是3‎。

‎再比如,‎计算A工作‎的总时差,‎通过A工作‎的线路有三‎条,ACG‎I,波形线‎的和为0;‎A DGI波‎形线的和为‎6;ADH‎I波形线的‎和为5,那‎么C的总时‎差就是0。

‎‎2017年‎二级建造师‎施工管理考‎试第36题‎(双代号时‎标网络计划‎) 36.‎某分部工程‎双代号时标‎网络计划如‎下图所示(‎时间单位:‎天‎),工作A‎的总时差为‎()天。

‎‎A.0B.‎2 C.3‎D.1解析‎:‎把A工作当‎做起始工作‎,通过A工‎作所有线路‎有ADHK‎、ADIK‎、ADIL‎、ADIM‎、ADJM‎,自由时差‎依次为‎2、‎2、‎2、‎3、1。

简单搞定双代号时标网络计划

简单搞定双代号时标网络计划

简单搞定双代号时标网络计划本人今年参加一级建造师考试,在学习中发现网络图是一个难点,在此,特将自己在学习中两点体会谈一谈,供大家参考。

1、如何搞定双代号时标网络计划图2、如何绘制实际进度前锋线如有错误,敬请大家赐教。

谢谢!!双代号时标网络图一、几个概念网络进度计划的坐标1、时间坐标时间点标在时间轴的节点上的坐标称之为时间坐标。

2、时段坐标时间点标在时间轴的节点之间的坐标称之为时段坐标。

网络进度计划的三关1、关键线路2、关键工作3、关键节点二、双代号时标网络计划1、秒定法定节点路的时间差数四定:一来三定定波形线:较短工期线定房子:即将总工期数用方框圈起逆推确定,简单明确一往一定定双线:即关键线路,注意事项:A、按照节点号顺序标注、计算工期时间B、多条线路进入同一节点,取大减小是波形线时间长度C、其中:大是指最大最长工期时间小是指相对短的工期时间逐一对每一条线路进行取大减小计算,在工期天数小的线路上画波形线,并注明相差的工期天数(自由时差FF.)D、最后任务的节点的计算工期天数魏总工期,画方框圈起来E、逆向回推画关键线路:双实线;其中虚箭线上不用划双实线整体参数:TCLAG:时间间隔工作与工作之间的参数特指紧前紧后工作之间的间隔时间ES:最早开始时间2、时间参数LS:最迟开始时间EF:最早完成时间ESLSTF 工作的六个参数EFLFFFLF:最迟完成时间FF:自由时差TF:总时差三、绘制实际进度前锋线,(按步骤画图、解题)首先确定日期进度线,按题意说明,在网络图的日期坐标点上方及下方绘制空心三角点并用虚线相连,为日期进度线。

A、定点——确定实际进度点。

(根据题意说明用星点表示,实际进度拖后日期进度,则将星点画在日期进度线的左侧;进度超前,则将星点画在日期进度线的右侧;进度一致,则将星点画在日期进度线上)B、连线——用点划线将星点相连超前分析进度情况拖后2个月。

举例:进度拖后一致C、三分析,说明原因分析对紧后工作的影响举例不影响紧后工作(工作名)明原因分析对工期的影响,说举例说明:(对三种情况分别说明)在某网络计划图中,某工作名L,其紧前工作K,紧后工作M、N、O工期进度拖后(此类题型最常见)2个月(1)H工作①进度拖后(0.5分)..2个月。

双代号时标网络计划

双代号时标网络计划

双代号时标网络计划一、双代号时标网络计划的特点①时标网络计划中,箭线的长短与时间有关。

②可直接显示各工作的时间参数和关键线路,而不必计算。

③由于受到时间坐标的限制,所以时标网络计划不会产生闭合回路。

④可以直接在时标网络图的下方绘出资源动态曲线,便于分析,平衡调度。

⑤由于箭线的长度和位置受时间坐标的限制,因而调整和修改不太方便。

二、双代号时标网络计划的基本符号时标网络计划的工作,以实箭线表示,自由时差用波形线表示,虚工作以虚箭线表示。

如图4-4-1、图4-4-2所示,是时标计划表的表达方式。

图4-4-1 双代号网络计划图4-4-2 双代号时标网络计划三、双代号时标网络计划图的绘图要求①时间长度是以所有符号在时标表上的水平位置及其水平投影长度表示的,与其所代表的时间值相对应。

②节点的中心必须对准时标的刻度线。

③虚工作必须以垂直虚箭线表示,有时差时加波形线表示。

④时标网络计划宜按最早时间编制,不宜按最迟时间编制。

⑤时标网络计划编制前,必须先绘制无时标网络计划。

⑥绘制时标网络计划图可以在以下两种方法中任选一种。

第一种是先计算无时标网络计划的时间参数,再按该计划在时标表上进行绘制;第二种是不计算时间参数,直接根据无时标网络计划在时标表上进行绘制。

四、双代号时标网络计划关键线路和时间参数的计算1.关键线路的确定自始至终不出现波形线的线路。

图4-4-3中的①-③-④-⑥线路;图4-4-4中的①-②-③-⑤-⑥-⑦-⑨-⑩线路和①-②-③-⑤-⑥-⑧-⑨-⑩线路。

用粗线、双线或彩色线标注均可。

2.时间参数的计算(1)计算工期的确定其终点与起点节点所在位置的时标值差,如图4-4-4所示的时标网络计划的计算工期是14-0=14天。

图4-4-3 无时标网络计划图4-4-4 时标网络计划(2)最早时间的确定每条箭线尾节点所对应的时标值是工作的最早开始时间,箭线实线部分右端或箭头节点中心所对应的时标值代表最早完成时间。

(3)自由时差的确定等于其波形线在坐标轴上水平投影的长度,如图4-4-4中工作③-⑦的自由时差为1天。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

【 伍傻 明, 3 】 雍建明, 罗军舟 . 于策 略的 网络 管理Ⅱ. 算机 应用研 究 基 1 计
1 9,) 9( . 9 9
