数字万用表测量三极管和二级管

数字万用表测量三极管和二级管
一、测量二极管
1.将数字万用表拨至二极管测试档位。

2.将红表笔接二极管正极，黑表笔接二极管负极。

3.读取万用表显示的数值，如果显示正向导通电压值，则二极管为正向导通状态；如果显示无穷大或反相击穿电压值，则二极管为反向截止状态。

二、测量三极管
1.将数字万用表拨至三极管测试档位。

2.将红表笔接三极管基极，黑表笔分别接集电极和发射极。

3.读取万用表显示的数值，如果显示正向导通电压值，则三极管为正常工作状态；如果显示无穷大或反相击穿电压值，则三极管可能存在故障。

如何用数字型万用表测量电阻电压电流

如何用数字型万用表测量电阻电压电流一、测试前准备1.将万用表的开关拨离OFF 位置，检查是否电量充足。

2.将开关拨到蜂鸣档，红标笔插在“电压电阻电容二极管蜂鸣”插孔，黑表笔插在COM插孔上，红黑表笔对接，如果听到蜂鸣声，则表示万用表功能正常，反之，则表示万用表损坏。

二、测量电阻阻值1、将黑表笔插入COM插孔，红标笔插入V/Ω插孔。

2.将功能开关置于Ω档位，选择合适的量程，将测试表笔连接到待测电阻上。

3.分别用红黑表笔连接到电阻两端金属部分。

4.读出显示屏上显示的数据。

注意事项：（1）量程选择和转换：量程选小了显示屏上会显示“1”，此时应换用较大的量程。

反之，量程选择大了则显示屏上会显示一个接近于“0”的数，此时应换小量程。

（2）读数：显示屏上显示的数字加上单位就是待测电阻的读数。

（3）对于大于1MΩ或更高的电阻，万用表读数有延迟，这是正常的。

（4）当检查被测量的阻抗时，要保证移开被测电路中所有的电源，所有电容放电。

三、测量直流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。

2.将功能开关置于直流电压档“V-”DC量程范围，并将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。

3.测量时应带绝缘手套。

注意事项：（1）如果不知被测电压范围，将功能开关置于最大量程并逐渐下降。

（2）如果显示屏只显示“1”，表示超过量程，功能开关应置于更高。

（3）如果出现“三角感叹号”表示测量高于1000V的电压，显示更高的电压值是有可能的，但有损害内部线路的危险。

（4）当测量高电压时，要格外注意避免触电。

（5）若数值左边出现“一”，则表明表笔极性与实际电极相反，此时红表笔接的是负极。

四、测量交流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。

2.将功能开关置于交流电压档“V~”AC量程范围。

3.交流电压无正负之分，将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。

数字万用表测量电容的步骤

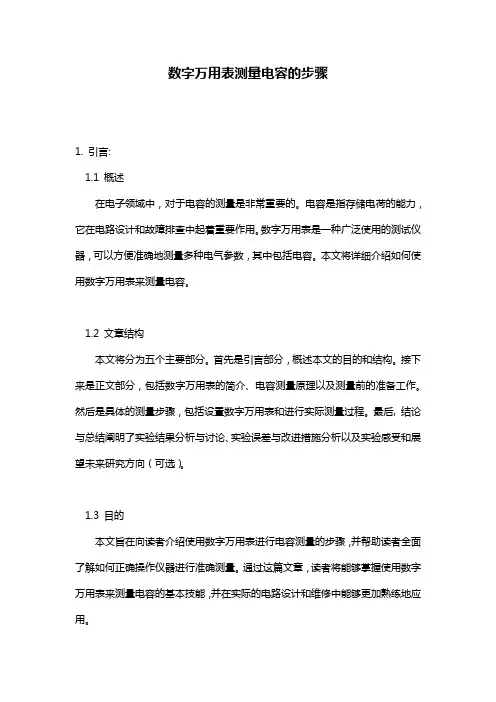

数字万用表测量电容的步骤1. 引言:1.1 概述在电子领域中，对于电容的测量是非常重要的。

电容是指存储电荷的能力，它在电路设计和故障排查中起着重要作用。

数字万用表是一种广泛使用的测试仪器，可以方便准确地测量多种电气参数，其中包括电容。

本文将详细介绍如何使用数字万用表来测量电容。

1.2 文章结构本文将分为五个主要部分。

首先是引言部分，概述本文的目的和结构。

接下来是正文部分，包括数字万用表的简介、电容测量原理以及测量前的准备工作。

然后是具体的测量步骤，包括设置数字万用表和进行实际测量过程。

最后, 结论与总结阐明了实验结果分析与讨论、实验误差与改进措施分析以及实验感受和展望未来研究方向（可选）。

1.3 目的本文旨在向读者介绍使用数字万用表进行电容测量的步骤，并帮助读者全面了解如何正确操作仪器进行准确测量。

通过这篇文章，读者将能够掌握使用数字万用表来测量电容的基本技能，并在实际的电路设计和维修中能够更加熟练地应用。

2. 正文：2.1 数字万用表简介在电子领域中，数字万用表是一种常用的测试仪器，它可以测量电压、电流、电阻等多种电学参数。

此外，数字万用表还具备测量电容的功能。

它能够通过测量被测电容元件的充放电过程来确定其容值大小。

2.2 电容测量原理数字万用表测量电容采用了充放电的原理。

当万用表与被测电容元件相连接时，首先对其进行充电，然后记录所需时间内充电到达稳定状态的计数值。

接着，将被测元件与万用表断开，并让其自行放电至稳定状态中。

最后记录放电到达稳定状态时计数值，并借助这两个计数值进行相关参数的计算。

2.3 测量前的准备工作在进行数字万用表测量之前，我们需要完成一些准备工作：首先，确保被测元件已经处于不带任何外界影响因素的空置状态；其次，检查并确认测试引线是否完好，并正确连接至数字万用表上；最后，确保数字万用表选择了正确的测试模式和范围。

以上是“2.正文”部分内容，请继续阅读后续部分以获取完整文章内容。

数字万用表二极管档测试原理与使用方法

数字万⽤表⼆极管档测试原理与使⽤⽅法1.引⾔模拟式万⽤表(俗称指针式万⽤表)的电阻档能够⽅便地⽤于半导体元件性能的鉴别，但数字万⽤表的电阻档则⽆能为⼒。

究其原⽥，主要是数字万⽤表电阻档所能提供的测试电流太⼩，就常⽤的DT 830型(以下均以此型为例)⽽⾔，它的20K档不⼤于7.5U A，⽽20M档仅仅只有75nA 。

由于半导体元件具有⾮线性特性，其PN结的正、反电阻与通过其中测试电流的⼤⼩密切相关，以如此微弱的测试电流测试元件的正、反向电阻，其⼯作点注定要落在PN结伏安特性曲线的弯曲区段，即死区范围。

困此，在电阻档测出的阻值⽐正常使⽤的值相差甚远⽽不⾜为奇，故⼀般数字万⽤表都专门另设⽤于测试⼆极管的档位---⼆极管测试档（简称⼆极管档）。

2.⼆极管档测试⼯作原理该档位电路如图1所⽰，它是在200MV基本表基础上扩展⽽成的，+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测⼆极管VDx提供测试电流，在被测⼆极管未接⼊之前，分压电路A，B两点的电压分别为VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)／(1+0.47+0.5+274+30.1))× 2.8=2.782 VVB= (R15／(R17+R16+Rt+R14+R15)) V+=[30.1／(1+0.47+0 .5+274+30.1)]×2.8= 0.275V集成电路7106当前的输⼋电压为V IN=VB=0.275V=275m V 。

由于该值超出了基本表电压量程200mV ，所以显⽰屏读数应为溢出状态(显⽰ 1”)。

当被测⼆极曾VDx接⼊电路之后， A点电压由2.782V被箝位到⼆极管的正向压降VF(硅管为0 .7V左右,锗管为0.3V左右)，⽽此时集成电路7106的输⼊电压变为VIN= (R15／(R14+R15)) VF= [30.1／(274+ 30．1)]VF≈ 0.1 VF由此可见，在集成电路输⼊端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显⽰屏上直接显⽰出被测⼆极管的正向压降VF。

利用数字万用表测量二极管的过程及注意事项

利用数字万用表测量二极管的过程及注意事项一、概述二极管是一种控制电流流动方向的电子器件，它具有单向导电性。

在电子电路中，二极管的测量是十分常见的操作。

本文将结合数字万用表来介绍利用数字万用表测量二极管的过程及注意事项。

二、测量过程1. 准备工作在测量二极管前，首先要确保数字万用表处于正常状态，并且选择恰当的测量范围。

一般来说，选择二极管测试档位。

2. 测量方法将二极管的正负极分别连接至数字万用表的测试钳上，同时注意连接的极性应正确。

正常测试情况下，数字万用表应显示正常的二极管压降值。

3. 测量结果将数字万用表显示的数值记录下来，这就是二极管的压降值。

利用这个数值可以判断二极管是否处于正常工作状态。

三、注意事项1. 测量范围在选择数字万用表的测量范围时，应根据具体二极管的特性来进行选择。

如果选择的范围过小，可能无法显示正确的数值；如果选择的范围过大，可能会对数字万用表产生不必要的负荷。

2. 连接极性在连接二极管时，应注意其正负极性，确保连接方式正确，避免因连接错误导致测量值不准确。

3. 测量环境在测量二极管时，应选择一个安静、干净的环境，避免外部干扰对测量结果产生影响。

4. 保护仪器在测量过程中，要注意保护好使用的数字万用表，避免发生短路或其他损坏仪器的意外情况。

四、结论利用数字万用表测量二极管是一项常见的操作，在测量过程中需要注意一些细节和注意事项。

正确认识测量原理，正确选择测量范围，正确连接二极管并保护好仪器，这样才能够准确测量二极管的压降值，并判断其工作状态。

希望本文能为广大电子爱好者和从业人员提供一些帮助。

五、测量实例为了更好地理解利用数字万用表测量二极管的过程及注意事项，我们可以通过一个实际测量实例来加深对该过程的理解。

以常用的硅二极管为例，接下来将演示利用数字万用表测量硅二极管的具体步骤和注意事项。

1. 准备工作需要准备一支硅二极管、一台数字万用表和准备好的测试线。

确保数字万用表处于正常状态，并选择二极管测试档位。

数字万用表实验报告

数字万用表实验报告
数字万用表是一种用于测试电路中电流、电压、电阻和容量等物理量的仪器。

它可以同时测量多种电气参数，而且精度高、操作简单，因此在电子工程、机械制造、生产加工等领域得到了广泛应用。

为了更好地了解数字万用表的原理和特点，本文将进行数字万用表的实验测试，并撰写实验报告。

一、实验目的
了解数字万用表的电路原理、使用方法及注意事项，熟悉数字万用表的各个功能及操作。

二、实验仪器
数字万用表、直流电源、可变电阻、LED 灯、电池、跳线等。

三、实验步骤
1. 将数字万用表转换为电压、电流、电阻和容量测量模式，分别进行实验和测试。

2. 用跳线将电源、电阻、LED 灯等依次串连，分别用数字万用表测量其电流、电压和电阻值等。

3. 用数字万用表测试不同电池（如干电池、铅酸蓄电池等）的电压和容量。

四、实验结果
1. 数字万用表测试的 LED 灯电流约为 20mA 左右，电压为 2V 左右，电阻为 100 欧姆左右。

2. 数字万用表测试的电池电压值与理论值相适应，干电池电压为 1.5V 左右，铅酸蓄电池电压约为 12V 左右，容量也在标准范围内。

3. 测试不同范围的电阻时，数字万用表显示的电阻值与标准值相吻合。

五、实验心得
通过本次实验，我们深入了解了数字万用表的原理和功能，同时更好地掌握了其使用方法和注意事项，增强了对电路电气参数的理解和测量技能，为今后的实践工作提供了较为充分的基础。

总之，数字万用表是一种广泛应用的电子测试仪器，其精度和实用性极高，可以为我们的科研和生产活动提供有力的支持。

希望今后在科研和实验中，我们积极运用数字万用表，将其真正发挥出更大的潜力。

数字式万用表测量交流电压

数字式万用表测量交流电压作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量交流电压。

一、交流电压的测量方法1、将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2、将功能开关置于交流电压挡V~量程范围，并将测试笔连接到待测电源或负载上。

3、测量交流电压时，没有极性显示。

4、无论测交流还是直流电压，都要注意人身安全，不要随便触摸表笔的金属部分。

以测量交流220V为例：测量时转动开关至所需电压挡(测量交流220V时，开关应旋至交流750V)。

测量时，测试笔应并接于被测电路中。

如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

二、操作提示1、挡位选定交流电压挡，当不知电压范围时，应从最大量程选起。

2、表要并联在所测电路或元器件的两端。

三、交流电压的测量步骤第一步：打开数字万用表电源开关，将万用表挡位旋转至交流电压挡750V量程。

第二步：打开电路中的电源开关。

第三步：测1-2点之间的电压，记录读数，电压值测得为：220V。

第四步：将万用表挡位旋转至交流电压挡20V量程，分别测量3-4，4-5，6-7各点之间的电压，并记录读数。

（1）测得3-4点之间的电压为：10V。

（2）测得4-5点之间的电压为：10V。

（3）测得6-7点之间的电压为：6.2V。

四、注意事项1、如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2、如果显示器只显示“1.”，表示量程太小，功能开关应置于更高量程。

3、“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

4、当测量高电压时，要格外注意避免触电。

超实用!数字万用表各种测量全程图解

超实用！数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

一、操作前注意事（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。

用数字万用表检测三极管的好坏方法如下

用数字万用表检测三极管的好坏方法如下：1、找出基极：将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1,则红表笔所接的引脚就是基极b.如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量,找出基极。

2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0。

8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档,使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C 孔和E孔中.若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几,则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c,E 孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻.用万用表红笔接发射极,黑笔接集电极,若阻值在几万欧以上，说明穿透电流较小,管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk”处,把黑表笔接在基极上，将红表笔先后接在其余两个极上，如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

数字万用表的功能和使用方法

数字万用表的功能和使用方法数字万用表是一种在电子测量和维修中常用的测试仪器。

它能测量电压、电流、电阻、电容和频率等电学参数。

按照不同的测量要求，数字万用表有多种不同的功能，以下是一些基本的功能和使用方法。

首先，在使用万用表之前，需要根据被测电路的电源电压范围选择适合的量程档位。

接下来将测试仪的测量头分别与被测电路的正负极接触，即可开始测量。

电压测量功能是万用表基本的测量功能之一，一般用来测量电源的电压或者电路中不同元器件之间的电压大小。

使用电压测量功能时，将测试仪的电压测量头连接到电路中需要测量电压的地方即可。

电流测量功能可以用来测量电路中的电流大小，即通过电路的流动电子数量。

使用电流测量功能时，需要将电流测量头插入电路中，形成一个完整的电路通路，然后按照万用表的测量说明进行测量。

电阻测量功能可以用来测量电路中的电阻大小；电阻越大说明电子流过的路径越窄，电阻越小表示电子流经的通路越宽。

使用电阻测量功能时，将测试仪的电阻测量头连接到需要测量电阻的元器件的两端即可。

电容测量功能可以用来测量电路中的电容大小，即储存电荷的能力。

使用电容测量功能时，将测试仪的电容测量头连接到需要测量电容的元器件的两端即可。

频率测量功能可以用来检测电路中的频率大小，即电子的周期性变化。

使用频率测量功能时，将测试仪的频率测量头连接到所需要测量的元器件上即可。

总之，数字万用表拥有多种测量功能，是电路测试和修理的重要工具之一。

在使用时需要根据具体测量要求选择合适的测量范围档位，并保证仪器的连接正确，以保持准确的测量结果。

数字万用表使用及常用电子元器件的识别与检测

PNP型管符号
NPN型管符号
2、主要参数表征三极管特性的参数大致可分为三类。（1）直流参数；（2）交流参数；
（3）极限参数。
3、三极管的判别与检测（1）三极管极性的识别对于小功率三极管来说，有金属外壳和塑料外壳封装两种。
定位销 b
c
9013
e 金属外壳封装
e b c 塑料外壳封装
（2）三极管的检测方法 ①判别基极和三极管的类型
（2）刚开始测量时仪表会出现跳数现象，应等待显示值稳定之后再去测量。（3）尽量避免操作上的误动作，如用电流挡去测电压，用电阻去测电压或电流，用电容挡去测带电的电容器等，以免损坏仪表。
（4）在事先无法估计被测电压（或电流）
的大小时，应先拨至最高量程试测一次，再根据情况选择合适的量程。
（5）某些数字万用表具有自动关机功能。
1、电容器的分类： (1)按结构分：固定电容器：电容量不能改变。半可变电容器（微调电容器）：容量可以在较小范围内变化。适用于整机调整后电容量不需经常改变的场合。可变电容器：电容量在一定范围内调节。适用于一些需要经常调整的电路中。
(2) 按电容器材料分电解电容器。有机介质电容器：包括纸介电容器、塑料薄膜电容器等。无机介质电容器：包括瓷介电容器、云母电容器、玻璃釉电容器等。
c
0.748
b
e NPN
COM V
②判别集电极C和发射极E 利用数字万用表hFE档可测出三极管的集电极C和发射极E。将项目、量程开关拨至“HFE”，此时红、黑两表笔不起作用，根据三极管的类型将三极管的e、b、c的三个脚插入 e、b、c三个孔中，若屏幕显示大于一百以上，则说明管子插入正确，若显示只有几十则说明管子引脚插错了孔，需重新测试。

必看数字万用表测电阻的三种高精度方法

必看数字万用表测电阻的三种高精度方法
在利用万用表测电阻的过程中，工程师有时需要精确测量小于100Ω的小电阻，这往往需要借助一些能够提升测量精度的技术来完成。

本文在这里为各位技术人员总结了三种常见的万用表测电阻的技术，下面就让我们一起来看看吧。

四线测量法
在利用数字万用表测电阻的过程中，技术人员为了提升对小于100Ω的小电阻的精确测试，常常会用到四线测量法。

所谓的四线测量法，就是将恒流源电流流入被测电阻R的两根电流线和数字万用表电压测量端的两根电压线分离开，使得数字万用表测量端的电压不再是恒流源两端的直接电压，其操作原理如图1所示。

图1
从图1所给出的测试原理图中可以看出，在利用四线测量法完成数字万用表测电阻的精确测试过程中，这一方法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。

由于电压测量端与恒流源端断开，恒流源与被测电阻Rx、馈线RL1、RL2构成一个回路。

送至电压测量端的电压只有Rx两端的电压，馈线RL1、RL2电压没有送至电压测量端。

因此，馈线电阻RL1和RL2对测量结果没有影响。

馈线电阻RL3和RL4对测量有影响，但影响很小，由于数字万用表的输入阻抗远大于馈线电阻，所以，四线测量法测量小电阻的准确度很高。

四线测量外加恒流源测量
上文中所提及的四线测量法固然能够帮助工程师完成高精度的万用表测电。

数字万用表测电阻的测量方法

数字万用表测电阻的测量方法
一、介绍
测量电阻是电子科技领域中最基本的技术之一，也是大多数电子仪器和测试设备必备的一项基础技术。

根据测量电阻的工作原理，测量电阻可以分为两类：直接测量电阻和间接测量电阻。

其中，使用数字万用表测量电阻属于间接测量电阻。

二、测量方法
1、准备工作
（1）准备数字万用表；
（2）测量电阻的零件接口清洁，防止绝缘断路；
（3）根据测量电阻的极性，为数字万用表校准正确的极性，避免电路受损。

2、测量操作
（1）将数字万用表量程调节为'Ω'符号；
（2）插入数字万用表的两根探头连接到要测量电阻的两个极性；
（3）数字万用表显示的结果为测量电阻的实际值。

三、注意事项
（1）在测量电阻过程中，要注意接线极性，避免测量结果出现误差；
（2）对于高阻电阻，可以将万用表量程调节至更高的量程，以获得更准确的测量结果；
（3）如果测量的电阻对于数字万用表的量程过大，可以采用分
压法或者间接测量法得出结果。

四、总结
用数字万用表测量电阻的方法简单易行，但是要注意接线极性，以及根据测量电阻的阻值，正确的调节量程以获得更准确的测试结果。

数字万用表测量电流的方法和技巧

数字万用表测量电流的方法和技巧全文共四篇示例，供读者参考第一篇示例：数字万用表是电子工程师们必备的工具之一，它可以测量电流、电压、电阻等电学参数。

在电路调试和故障排查过程中，测量电流是非常重要的一项工作。

本文将介绍如何使用数字万用表来测量电流，并提供一些技巧和注意事项。

为了测量电流，我们需要了解数字万用表的电流测量范围。

不同型号的数字万用表有不同的最大电流测量范围，通常为毫安或安培。

在进行电流测量前，需要选择合适的电流测量档位，否则可能导致数字万用表烧毁。

接下来，我们可以将数字万用表的电流测量功能与被测电路连接起来。

在测量电流时，需要打开电路并将数字万用表的电流测量端子与电路中的电流路径相连接。

一般来说，电流的测量是串联测量的，即将数字万用表的电流测量端子接入电路中的串联位置。

在连接好之后，可以打开电路并读取数字万用表上显示的电流数值。

需要注意的是，当电流值较大时，数字万用表的显示屏可能会出现波动，这是正常现象，不必过分担心。

在测量电流时，需要保持数字万用表与电路连接良好，避免出现接触不良导致测量不准确的情况。

为了提高测量的准确性，我们还可以采取一些技巧。

可以选择合适的电流测量档位，尽量使被测电流落在该档位的中间位置，以保证测量精度。

还可以通过调整电路中的连接方式，使电流可通过数字万用表测量，这样可以更方便地获取准确的电流数值。

在进行电流测量时，需要注意一些安全事项。

不要将数字万用表连接到超过其电流测量范围的电路中，以免损坏数字万用表。

测量电流时要保持手部干燥，避免发生触电事故。

在测量完毕后，要将数字万用表的电流测量端子与电路断开，以免对电路产生干扰。

使用数字万用表测量电流是一项非常重要的工作，在电路调试和维修中起着至关重要的作用。

通过选择合适的测量档位、良好的连接和注意安全事项，可以确保测量结果准确可靠。

希望以上介绍的方法和技巧对大家在实际工作中有所帮助。

第二篇示例：数字万用表是电子测量仪器中最为常见的一种，它在电路测试、电压检测、阻抗测量、电流测试等多种测量中都有着重要的应用。

用数字万用表测可控硅的好坏

用数字万用表测可控硅的好坏一、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。

从外形无法判断的可控硅，可用万用表R×100或R×1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G，红表笔所接的是阴极C，余下的一只管脚为阳极A。

二、单向可控硅的性能检测可控硅质量好坏的判别可以从四个方面进行。

第一是三个PN结应完好；第二是当阴极与阳极间电压反向连接时能够阻断，不导通；第三是当控制极开路时，阳极与阴极间的电压正向连接时也不导通；第四是给控制极加上正向电流，给阴极与阳极加正向电压时，可控硅应当导通，把控制极电流去掉，仍处于导通状态。

用万用表的欧姆挡测量可控硅的极间电阻，就可对前三个方面的好坏进行判断。

具体方法是：用R×1k或R×10k挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。

电阻值越大，表明正反向漏电电流愈小。

如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了。

用R×1k或R×10k挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。

用R×1k或R×100挡，测控制极和阴极之间的PN结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN 结已经损坏。

反向阻值应很大，但不能为无穷大。

正常情况是反向阻值明显大于正向阻值。

万用表选电阻R×1挡，将黑表笔接阳极，红表笔仍接阴极，此时万用表指针应不动。

红表笔接阴极不动，黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极，此时万用表电阻挡指针应向右偏转，阻值读数为10欧姆左右。

如阳极接黑表笔，阴极接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。

用数字万用表测直流电压的方法和步骤

用数字万用表测直流电压的方法和步骤用数字万用表测直流电压的方法和步骤1. 引言在电子学和电气工程中，测量直流电压是基本且重要的任务之一。

数字万用表是我们常用的测量工具之一，它能够快速、准确地测量电路中的各种电量。

本文将介绍使用数字万用表测量直流电压的方法和步骤，并探讨其使用中的注意事项和优缺点。

2. 方法和步骤2.1 准备工作在开始测量直流电压之前，我们需要做一些准备工作。

步骤如下：（1）确保电源已关闭，以避免触电或损坏仪器。

（2）将电路正确地连接到数字万用表的测量端口上，通常为红色测试引线连接正极，黑色测试引线连接负极。

（3）选择正确的量程范围，以便仪器能够准确地读取电压值。

（4）调整仪器的测量模式，使其处于直流电压测量模式。

2.2 测量直流电压在准备工作完成后，我们可以开始测量直流电压了。

步骤如下：（1）打开电源开关，并观察数字万用表上显示的电压值。

（2）确保测试引线与电路连接良好，避免引线松动或接触不良导致测量误差。

（3）稳定电源，使其输出的直流电压保持稳定。

（4）仔细观察数字万用表上的电压值，确保读数准确。

（5）记录测得的直流电压值，并进行必要的单位转换，如从伏特（V）转换为千伏（kV）或毫伏（mV）。

3. 注意事项在使用数字万用表测量直流电压时，需要注意以下几点：（1）在测量之前，确认待测电路或元件没有串联其他电压源或电阻，以保证所测得的电压是直流电压。

（2）选用合适的量程范围，以避免由于量程选择不当导致测量不准确或仪器受损。

（3）稳定电源的输出，使其直流电压保持稳定，以获得准确的测量结果。

（4）保持测试引线连接良好，确保引线没有损伤，且与电路连接紧密，避免由于引线接触不良或松动导致测量误差。

（5）根据具体测量需求，选择合适的测量模式，并及时记录测得的电压值。

4. 个人观点和理解数字万用表是现代电子学和电气工程中必不可少的工具之一。

通过它，我们可以快速、准确地测量电路中的各种电量，包括直流电压。

数字万用表使用和常用电子元器件的识别与检测

10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

三极管β值测量档位电阻测量档位直流电压测量档位电容容量测量档位直流电流测量档位交流电流测量档位交流电压测量档位二极管压降测量档位及蜂鸣档三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。

一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

万用表测电容方法

怎样用万用表检测电容器电容器是一种最为常用的电子元件。

电容器的外形及电路符号缤?-10所示。

电容器的通用文字符号为“C”。

电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。

因此，它具有“隔直流通交流”的基本性能。

用数字万用表检测电容器，可按以下方法进行。

一、用电容档直接检测某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。

测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。

2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。

经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。

此时可采用串联法测量小值电容。

方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。

用此法测量1～20pF的小容量电容很准确。

二、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。

设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。

根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。

下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。

此方法适用于测量0.1μF～几千微法的大容量电容器。

1．测量操作方法如图5-11（a）所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。

数字万用表测电流的测量方法

数字万用表测电流的测量方法
一、仪器准备
1. 一台准确性能良好的数字万用表;
2. 一个高压可调节的电源稳压电源;
3. 电流和电压的匹配的负载;
4. 高压电缆。

二、电流测量步骤
1. 使用高压电缆将负载地段接入电源稳压输出点，并将电源稳压输出点接入数字万用表电源点;
2. 打开电源稳压调节器电源，调整电压输出到指定的目标值，然后稳压；
3. 在数字万用表上将电流量程调整为指定的范围，并将数字万用表的测量模式设置为“电流”模式;
4. 将数字万用表的电流极接入负载负极，并将电压极接入负载正极和电源表的电压点；
5. 稍微调整电源稳压，等电流测量量程和电压偏差会稳定在指定的水平时，用数字万用表记录测量结果；
6. 重复以上步骤测试多个负载，然后比较测量出的电流数值。

三、注意事项
1. 为了保证安全，测电流之前一定要关掉电源稳压；
2. 数字万用表的电流量程一定要根据预期电流值进行调整;
3. 测电流完毕后，记得将数字万用表的测量模式切换回“电压”模式。
