受力分析经典题及标准答案
工程力学受力分析练习带答案
道， A 、B、C处都是铰链连接，不计各杆的自重，各接触面都是光滑的。试分别 画出管道O、水平杆AB、斜杆BC及整体的受力图。
P
A
O
DB
C
解:(1)取管道O为研究对象. P
O
N
(2)取斜杆BC为研究对象.
RB B
C
RC
P
A
ODBLeabharlann CRB B(3)取水平杆AB为研究对象.
C
RC P
A
O
DB
A XA
YA
ND´
DB RB´ P
C (4)取整体为研究对象.
A XA
YA
O
DB
C RC
例2 画出下列各构件的受力图。
说明：三力平衡必汇交 当三力平行时，在无限 远处汇交，它是一种特 殊情况。
例3 尖点问题(摩擦忽略不计)
例4 销钉问题。试分别画出AC、BC杆、销钉C及构架 整体的受力图。
要注意力是物体之间的相互机械作用。因此对 2、不要多画力 于受力体所受的每一个力，都应能明确地指出
它是哪一个施力体施加的。
3、不要画错力的方向 约束反力的方向必须严格地按照约束的类型来画，不 能单凭直观或根据主动力的方向来简单推想。在分析 两物体之间的作用力与反作用力时，要注意，作用力 的方向一旦确定，反作用力的方向一定要与之相反， 不要把箭头方向画错。
❖ 5. 受力图 在解除约束的分离体简图上，画出它所受的全部 外力的简图，称为受力图。
❖ 画受力图时应注意： 只画受力，不画施力；
❖
只画外力，不画内力；
❖
解除约束后，才能画上约束反力。
水坝受力

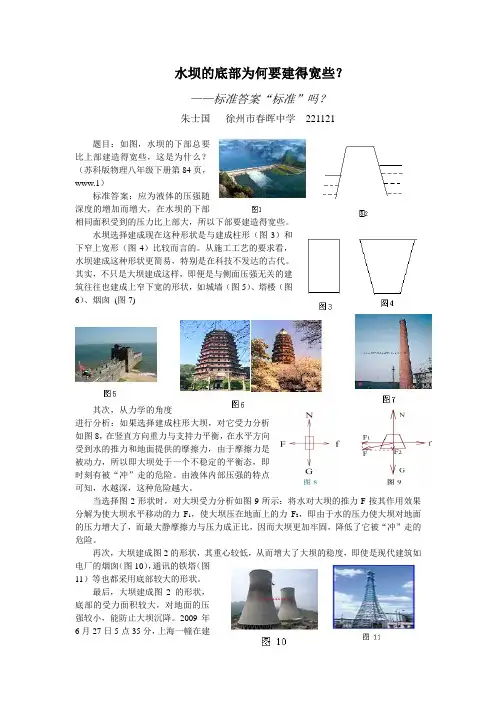

水坝的底部为何要建得宽些？——标准答案“标准”吗？朱士国徐州市春晖中学221121题目：如图，水坝的下部总要比上部建造得宽些，这是为什么？（苏科版物理八年级下册第84页，www.1）标准答案：应为液体的压强随深度的增加而增大，在水坝的下部相同面积受到的压力比上部大，所以下部要建造得宽些。
水坝选择建成现在这种形状是与建成柱形（图3）和下窄上宽形（图4）比较而言的。
从施工工艺的要求看，水坝建成这种形状更简易，特别是在科技不发达的古代。
其实，不只是大坝建成这样，即便是与侧面压强无关的建筑往往也建成上窄下宽的形状，如城墙（图5）、塔楼（图6）、烟囱(图7)其次，从力学的角度进行分析：如果选择建成柱形大坝，对它受力分析如图8，在竖直方向重力与支持力平衡，在水平方向受到水的推力和地面提供的摩擦力，由于摩擦力是被动力，所以即大坝处于一个不稳定的平衡态，即时刻有被“冲”走的危险。
由液体内部压强的特点可知，水越深，这种危险越大。
当选择图2形状时，对大坝受力分析如图9所示：将水对大坝的推力F按其作用效果分解为使大坝水平移动的力F1，使大坝压在地面上的力F2，即由于水的压力使大坝对地面的压力增大了，而最大静摩擦力与压力成正比，因而大坝更加牢固，降低了它被“冲”走的危险。
再次，大坝建成图2的形状，其重心较低，从而增大了大坝的稳度，即使是现代建筑如电厂的烟囱（图10），通讯的铁塔（图11）等也都采用底部较大的形状。
最后，大坝建成图2 的形状，底部的受力面积较大，对地面的压强较小，能防止大坝沉降。
2009年6月27日5点35分，上海一幢在建的13层居民楼从根部断开，整体倾覆在地，楼身几近完好，见图12。
对事故的原因，专家组的因为成员给出了通俗的解释：一头挖空，一头堆积，受力不均匀，最终导致楼踏。
从事故现场看，楼南面是近5米深的车库，楼北面是9米高的堆土，堆土的北面是浦定河。
由于挖地下车库时没有打“护桩坡”而使楼南面地基松动；北面9米高每平方米近17吨的重量对地面造成过大的压力，连日下雨使重量进一步增加；浦定河水位上涨，对河岸土体造成压力。
(完整版)受力分析经典题及答案
一、选择题1、粗糙的水平面上叠放着A和B两个物体，A和B间的接触面也是粗糙的，如果用水平力F拉B，而B仍保持静止，则此时()A．B和地面间的静摩擦力等于F，B和A间的静摩擦力也等于F．B．B和地面间的静摩擦力等于F，B和A间的静摩擦力等于零．C．B和地面间的静摩擦力等于零，B和A间的静摩擦力也等于零．D．B和地面间的静摩擦力等于零，B和A间的静摩擦力等于F．2、如图所示,重力G=20N的物体，在动摩擦因数为0.1的水平面上向左运动，同时受到大小为10N的，方向向右的水平力F的作用，则物体所受摩擦力大小和方向是( )A．2N，水平向左B．2N，水平向右C．10N，水平向左D．12N，水平向右3、水平地面上的物体在水平方向受到一个拉力F和地面对它的摩擦力f的作用。
在物体处于静止状态的条件下，下面说法中正确的是：()A．当F增大时，f也随之增大B．当F增大时，f保持不变C．F与f是一对作用力与反作用力D．F与f合力为零4、木块A、B分别重50 N和60 N，它们与水平地面之间的动摩擦因数均为0.25；夹在A、B之间的轻弹簧被压缩了2cm,弹簧的劲度系数为400N/m.系统置于水平地面上静止不动。
现用F=1 N的水平拉力作用在木块B上.如图所示.力F作用后( )A.木块A所受摩擦力大小是12.5 NB.木块A所受摩擦力大小是11.5 NC.木块B所受摩擦力大小是9 ND.木块B所受摩擦力大小是7 N5、如图所示，质量为m的木箱在与水平面成θ的推力F作用下,在水平地面上滑行，已知木箱与地面间的动摩擦因数为μ，那物体受到的滑动摩擦力大小为()A．μmg B．μ (mg+F sinθ) C．F cosθD．μ(mg+F cosθ)6、如图所示，质量为m的物体置于水平地面上，受到一个与水平面方向成α角的拉力F作用，恰好做匀速直线运动，则物体与水平面间的动摩擦因数为()A．F cosα/（mg－F sinα）B．F sinα/（mg－F sinα）C．（mg－F sinα）/F cosαD．F cosα/mg7、如图所示，物体Ａ、Ｂ的质量均为ｍ，A、B之间以及Ｂ与水平地面之间的动摩擦系数均为μ水平拉力F 拉着B物体水平向左匀速运动（A未脱离物体Ｂ的上表面）F的大小应为( )A．2μmg B．3μmg C．4μmg D．5μmg8、如图所示物体在水平力F作用下静止在斜面上，若稍许增大水平力F,而物体仍能保持静止时()A..斜面对物体的静摩擦力及支持力一定增大B.斜面对物体的静摩擦力及支持力都不一定增大C.斜面对物体的静摩擦力一定增大，支持力不一定增大D.斜面对物体的静摩擦力不一定增大，支持力一定增大9、重为10N的木块放在倾角为θ=300的斜面上受到一个F=2N的水平恒力的作用做匀速直线运动，（F 的方向与斜面平行）则木块与斜面的滑动摩擦系数为（）A．2/10 B．0.6 C．3/3 D．无法确定10、用大小相等、方向相反，并在同一水平面上的力F挤压相同的木板，木板中间夹着两块相同的砖，砖和木板均保持静止，则()A．两砖间摩擦力为零B．F越大，板与砖之间的摩擦力就越大C．板砖之间的摩擦力大于砖的重力D．两砖之间没有相互挤压的力BAABFF甲 乙 图2-2-2 11、如图所示，以水平力F 压物体A ，这时A 沿竖直墙壁匀速下滑，若物体A 与墙面间的动摩擦因素为μ，A 物体的质量为m ，那么A 物体与墙面间的滑动摩擦力大小等于（ ）A ． μmgB ．mgC ．FD ．μ F12、运动员用双手握住竖直的竹竿匀速攀上和匀速下滑，他们所受的摩擦力分别为F 上和F 下，则( )A ．F 上向上，F 下向下，F 上=F 下B ．F 上向下，F 下向上，F 上>F 下C ．F 上向上，F 下向上，F 上=F 下D ．F 上向上，F 下向下，F 上>F 下13、用水平力F 把一铁块紧压在竖直墙壁上静止不动，当F 增大时( )A ．墙对铁块的支持力增大B ．墙对铁块的摩擦力增大C ．墙对铁块的摩擦力不变D ．墙与铁块间的摩擦力减小14、如图2-2-8所示，物体a 、b 和c 叠放在水平桌面上，水平力F b =5N 、F c =10N 分别作用于物体b 、c 上，a 、b 和c 仍保持静止．以F 1、F 2、F 3分别表示a 与b 、b 与c 、c 与桌面间的静摩擦力的大小，则（ ） A ．F 1=5N ，F 2=0，F 3=5NB ．F 1=5N ，F 2=5N ，F 3=0C ．F 1=0，F 2=5N ，F 3=5ND ．F 1=0，F 2=10N ，F 3=5N15、如图2-2-2示，物体A 、B 在力F 作用下一起以相同速率沿F 方向匀速运动，关于物体A 所受的摩擦力，下列说法中正确的是（ ）A ．甲、乙两图中A 均受摩擦力，且方向均与F 相同B ．甲、乙两图中A 均受摩擦力，且方向均与F 相反C ．甲、乙两图中A 均不受摩擦力D ．甲图中A 不受摩擦力，乙图中A 受摩擦力，方向均与F 相同二、填空题16、用弹簧秤沿水平方向拉一重为4N 木块在水平桌面上匀速运动时，弹簧秤读数为1.0N ，则木块与桌面间的动摩擦因数为________。

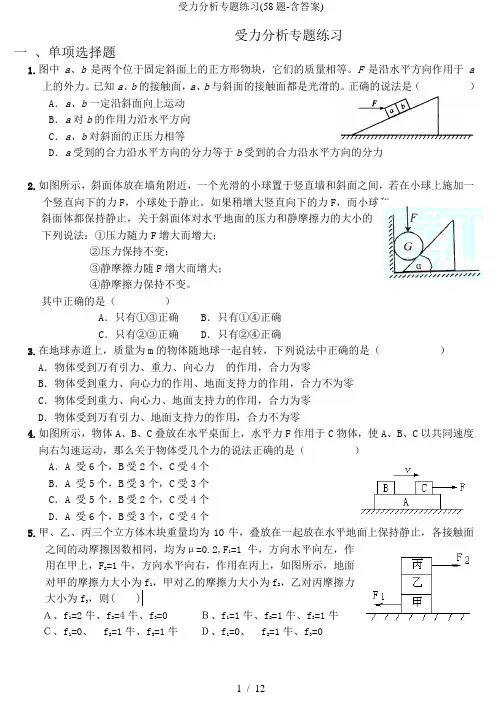

受力分析专题练习(58题-含答案)
受力分析专题练习一、单项选择题1.图中a、b是两个位于固定斜面上的正方形物块，它们的质量相等。
F是沿水平方向作用于a上的外力。
已知a、b的接触面，a、b与斜面的接触面都是光滑的。
正确的说法是（）A．a、b一定沿斜面向上运动B．a对b的作用力沿水平方向C．a、b对斜面的正压力相等D．a受到的合力沿水平方向的分力等于b受到的合力沿水平方向的分力2.如图所示，斜面体放在墙角附近，一个光滑的小球置于竖直墙和斜面之间，若在小球上施加一个竖直向下的力F，小球处于静止。
如果稍增大竖直向下的力F，而小球和斜面体都保持静止，关于斜面体对水平地面的压力和静摩擦力的大小的下列说法：①压力随力F增大而增大；②压力保持不变；③静摩擦力随F增大而增大；④静摩擦力保持不变。
其中正确的是（）A．只有①③正确B．只有①④正确C．只有②③正确D．只有②④正确3.在地球赤道上，质量为m的物体随地球一起自转，下列说法中正确的是（）A．物体受到万有引力、重力、向心力的作用，合力为零B．物体受到重力、向心力的作用、地面支持力的作用，合力不为零C．物体受到重力、向心力、地面支持力的作用，合力为零D．物体受到万有引力、地面支持力的作用，合力不为零4.如图所示，物体A、B、C叠放在水平桌面上，水平力F作用于C物体，使A、B、C以共同速度向右匀速运动，那么关于物体受几个力的说法正确的是（）A．A 受6个，B受2个，C受4个B．A 受5个，B受3个，C受3个C．A 受5个，B受2个，C受4个D．A 受6个，B受3个，C受4个5.甲、乙、丙三个立方体木块重量均为10牛，叠放在一起放在水平地面上保持静止，各接触面之间的动摩擦因数相同，均为μ=0.2,F1=1牛，方向水平向左，作用在甲上，F2=1牛，方向水平向右，作用在丙上，如图所示，地面对甲的摩擦力大小为f1，甲对乙的摩擦力大小为f2，乙对丙摩擦力大小为f3，则( )Ａ、f1=2牛、f2=4牛、f3=0 Ｂ、f1=1牛、f2=1牛、f3=1牛Ｃ、f1=0、 f2=1牛、f3=1牛Ｄ、f1=0、 f2=1牛、f3=06.如图所示，滑块A受到沿斜向上方的拉力F作用，向右作匀速直线运动，则滑块受到的拉力与摩擦力的合力方向是（）A.向上偏右B.向上偏左C.竖直向上D.无法确定7．如图所示，两个等大、反向的水平力F分别作用在物体A和B上，A、B两物体均处于静止状态。
高考经典课时作业2-3 受力分析、共点力的平衡
高考经典课时作业2-3 受力分析、共点力的平衡（含标准答案及解析）时间：45分钟 分值：100分1．如图所示，在恒力F 的作用下，a 、b 两物体一起匀加速向上运动，则关于它们的受力情况说法正确的是( )A ．a 一定受到四个力B ．b 可能受到四个力C ．a 与墙壁之间一定有弹力和摩擦力D ．a 与b 之间一定有摩擦力2．(高考安徽卷)一质量为m 的物块恰好静止在倾角为θ的斜面上．现对物块施加一个竖直向下的恒力F ，如图所示．则物块( )A ．仍处于静止状态B ．沿斜面加速下滑C ．受到的摩擦力不变D ．受到的合外力增大3．(2013·银川一中一模)如图所示，斜劈静止在水平地面上，有一物体沿斜劈表面向下运动，重力做的功与克服力F 做的功相等．则下列判断中正确的是( ) A ．物体可能加速下滑 B ．物体可能受三个力作用，且合力为零 C ．斜劈受到地面的摩擦力方向一定水平向左D ．撤去F 后斜劈一定受到地面的摩擦力4．(2012·陕西五校三模)如图所示，A 、B 两物体叠放在水平地面上，A 物体质量m ＝20 kg ，B 物体质量M ＝30 kg.处于水平位置的轻弹簧一端固定于墙壁，另一端与A 物体相连，弹簧处于自然状态，其劲度系数为250 N/m ，A 与B 之间、B 与地面之间的动摩擦因数均为μ＝0.5.现有一水平推力F 作用于物体B 上缓慢地向墙壁移动，当移动0.2 m 时，水平推力F 的大小为(g 取10 m/s 2)( )A ．350 NB ．300 NC ．250 ND ．200 N5．(2013·山西部分重点高中联考)如图所示，左侧是倾角为60°的斜面、右侧是14圆弧面的物体固定在水平地面上，圆弧面底端的切线水平，一根两端分别系有质量为m 1、m 2小球的轻绳跨过其顶点上的小滑轮．当它们处于平衡状态时，连接m 2小球的轻绳与水平线的夹角为60°，不计一切摩擦，两小球可视为质点．两小球的质量之比m 1∶m 2等于( )A ．1∶1B ．2∶3C ．3∶2D ．3∶46．(2012·高考浙江卷)如图所示，与水平面夹角为30°的固定斜面上有一质量m ＝1.0 kg 的物体．细绳的一端与物体相连，另一端经摩擦不计的定滑轮与固定的弹簧秤相连．物体静止在斜面上，弹簧秤的示数为4.9 N ．关于物体受力的判断(取g ＝9.8 m/s 2)，下列说法正确的是( )A ．斜面对物体的摩擦力大小为零B ．斜面对物体的摩擦力大小为4.9 N ，方向沿斜面向上C ．斜面对物体的支持力大小为4.9 3 N ，方向竖直向上D ．斜面对物体的支持力大小为4.9 N ，方向垂直斜面向上 7．(2012·高考山东卷)如图所示，两相同轻质硬杆OO 1、OO 2可绕其两端垂直纸面的水平轴O 、O 1、O 2转动，在O 点悬挂一重物M ，将两相同木块m 紧压在竖直挡板上，此时整个系统保持静止．F f 表示木块与挡板间摩擦力的大小，F N 表示木块与挡板间正压力的大小．若挡板间的距离稍许增大后，系统仍静止且O 1、O 2始终等高，则( )A ．F f 变小B ．F f 不变C ．F N 变小D ．F N 变大8．如右图所示，桌面上固定一个光滑的竖直挡板，现将一个质量一定的重球A 与截面为三角形的垫块B 叠放在一起，用水平外力F 可以缓缓向左推动B ，使球慢慢升高，设各接触面均光滑，则该过程中( )A ．A 和B 均受三个力作用而平衡B ．B 对桌面的压力越来越大C ．A 对B 的压力越来越小D ．推力F 的大小恒定不变9．如图所示，三根长度均为l 的轻绳分别连接于C 、D 两点，A 、B 两端被悬挂在水平天花板上，相距2l .现在C 点上悬挂一个质量为m 的重物，为使CD 绳保持水平，在D 点上可施加力的最小值为( )A ．mgB.33mg C.12mg D.14mg10．如右图所示，重为G 的均匀链条挂在等高的两钩上，链条悬挂处与水平方向成θ角，试求：(1)链条两端的张力大小；](2)链条最低处的张力大小．11．如图所示，轻杆BC的C点用光滑铰链与墙壁固定，杆的B点通过水平细绳AB使杆与竖直墙壁保持30°的夹角．若在B点悬挂一个定滑轮(不计重力)，某人用它匀速地提起重物．已知重物的质量m＝30 kg，人的质量M＝50 kg，g取10 m/s2.试求：(1)此时地面对人的支持力的大小；(2)轻杆BC和绳AB所受力的大小．12．(2012·高考新课标全国卷)拖把是由拖杆和拖把头构成的擦地工具(如图)．设拖把头的质量为m，拖杆质量可忽略；拖把头与地板之间的动摩擦因数为常数μ，重力加速度为g.某同学用该拖把在水平地板上拖地时，沿拖杆方向推拖把，拖杆与竖直方向的夹角为θ.(1)若拖把头在地板上匀速移动，求推拖把的力的大小．(2)设能使该拖把在地板上从静止刚好开始运动的水平推力与此时地板对拖把的正压力的比值为λ.已知存在一临界角θ0，若θ≤θ0，则不管沿拖杆方向的推力多大，都不可能使拖把从静止开始运动．求这一临界角的正切tan θ0.标准答案及解析：1．解析：将a、b看成整体，其受力示意图如图甲所示，说明a与墙壁之间没有弹力和摩擦力作用；对b进行受力分析，如图乙所示，其受到3个力作用，则A、D正确，B、C错误．答案：AD2．解析：物块恰好静止在斜面上，沿斜面方向有：mg sin θ＝μmg cos θ，得μ＝tan θ，摩擦力f＝mg sin θ.施加一个竖直向下的恒力F后，沿斜面向下的力(mg＋F)sin θ与沿斜面向上的力μ(mg＋F)cos θ仍然相等，所以物块仍处于静止状态，合外力不变，仍为零，故A正确，B、D错误．受到的摩擦力f′＝(mg＋F)sin θ，变大，故C错误．答案：A3．解析：对物体受力分析如图，由重力做的功与克服力F做的功相等可知，重力的分力G1＝F1，若斜劈表面光滑，则物体匀速运动，若斜劈表面粗糙，则减速运动，故A错误、B正确．若F N与f的合力方向竖直向上，则斜劈与地面间无摩擦力，C错误．撤去F后，若F N与f的合力方向竖直向上，则斜劈与地面间无摩擦力，故D错误．答案：B4．解析：由题意可知f A max＝μmg＝100 N．当A向左移动0.2 m时，F弹＝kΔx＝50 N，F弹<f A max，即A、B间未出现相对滑动，对整体受力分析可知，F＝f B＋F弹＝μ(m＋M)g＋kΔx＝300 N，B选项正确．答案：B5．解析：m1、m2静止，由平衡条件，m1g sin 60°＝F T1，m2g＝2F T2cos 30°，又F T1＝F T2，则m1∶m2＝2∶3.答案：B6．解析：因物体的重力沿斜面方向的分力大小为mg sin 30°＝1×9.8×0.5 N＝4.9 N，与弹簧秤的示数相等，故斜面对物体的摩擦力大小为0，则A正确、B错误；斜面对物体的支持力大小为mg cos 30°＝1×9.8×32N＝4.9 3 N，方向垂直斜面向上，则C、D错误．答案：A7．解析：将两木块与重物视为整体，竖直方向上平衡，则2F f＝(2m＋M)g，故F f不变，A 错误、B正确；设硬杆对转轴的弹力大小均为F N1，对轴点O进行受力分析可知，竖直方向上：2F N1cos θ＝Mg ，对木块m 进行受力分析可知，水平方向上：F N ＝F N1sin θ，两式联立解得F N ＝12Mg tan θ，当两板间距离增大时，θ增大，F N 增大，C 错误、D 正确． 答案：BD8．解析：分析A 、B 整体受力如图甲所示，由平衡条件可得：N B ＝(m A ＋m B )g ，不随球的升高而改变，故B 错误；分析球A 受力如图乙所示，由平衡条件可得：N AB ＝mg /cos θ，N A ＝mg tan θ，并不随球的升高而改变，故缓慢推动B 的过程中F 也不变，C 错误、D 正确；垫块B 受支持力、压力、重力、推力F 四个力作用，A 错误．答案：D9．解析：对C 点进行受力分析，由平衡条件可知，绳CD 对C 点的拉力F CD ＝mg tan 30°，对D 点进行受力分析，绳CD 对D 点的拉力F 2＝F CD ＝mg tan 30°，F 1方向一定，则当F 3垂直于绳BD 时，F 3最小，由几何关系可知，F 3＝F CD sin 60°＝12mg . 答案：C10．解析：(1)在求链条两端的张力时，可把链条当做一个质点处理，两边受力具有对称性使两端点的张力F 大小相等，受力分析如图甲所示．取链条整体为研究对象．由平衡条件得竖直方向2F sin θ＝G ，所以链条两端的张力为F ＝G 2sin θ. (2)在求链条最低处张力时，可将链条一分为二，取一半链条为研究对象．受力分析如图乙所示，由平衡条件得水平方向所受力为F ′＝F cos θ＝G 2sin θcos θ＝G 2cot θ. 答案：(1)G 2sin θ (2)G cot θ211．解析：(1)因匀速提起重物，则T ＝mg ，且绳对人的拉力大小为mg ，所以地面对人的支持力为：N ＝Mg －mg ＝(50－30)×10 N ＝200 N ，方向竖直向上．(2)定滑轮对B 点的拉力方向竖直向下，大小为2mg ，杆对B 点的弹力方向沿杆的方向，如图所示，由共点力平衡条件得：F AB ＝2mg tan 30°＝2×30×10×33 N ＝200 3 NF BC ＝2mg cos 30°＝2×30×1032N ＝400 3 N. 答案：(1)200 N (2)400 3 N (3)200 3 N12．解析：(1)设该同学沿拖杆方向用大小为F 的力推拖把，将推拖把的力沿竖直和水平方向分解，按平衡条件有F cos θ＋mg ＝N ① F sin θ＝f ②式中N 和f 分别为拖把对地板的正压力和摩擦力．由摩擦力公式f ＝μN ③联立①②③式得F ＝μsin θ－μcos θmg ④ (2)若不管沿拖杆方向用多大的力都不能使拖把从静止开始运动，应有F sin θ≤λN ⑤这时，①式仍满足，联立①⑤式解得sin θ－λcos θ≤λmg F现考察使上式成立的θ角的取值范围．注意到上式右边总是大于零，且当F 无限大时极限为零，有sin θ－λcos θ≤0使上式成立的θ角满足θ≤θ0，这里θ0是题中所定义的临界角，即当θ≤θ0时，不管沿拖杆方向用多大的力都推不动拖把．临界角的正切为tan θ0＝λ答案：(1)μmg sin θ－μcos θ(2)tan θ0＝λ。
受力分析练习题(含答案及详解)
受力分析练习题（含答案及详解）精选受力分析练习题35道（含答案及详解）1 •如右图1所示，物体M 在竖直向上的拉力F 作 用下静止在斜面上，关于 M 受力的个数，下列说法 中正确的是（D ）C . M 可能受三个力作用D . M 不是受两个力作用就是受四个力作用2.（多选）如图6所示，两个相似的斜面体 A 、B 在竖直向上的力F 的作用下静止靠在竖直粗糙墙壁上。
关于斜面体 A 和B 的受力情况，下列说法正确的是（AD ）图6A. A 一定受到四个力B. B 可能受到四个力C . B 与墙壁之间一定有弹力和摩擦力D . A 与B 之间一定有摩擦力3、如图3所示，物体A 、B 、C 叠放在水平-一m in__ F桌面上，水平力F 作用于C 物体，使A 、B 、 | J 厂zz7zzzzzzzz/////zzz/zC以共同速度向右匀速运动，那么关于物体图A ・M —定是受两个力作用力作用B . M 一定是受四个图受几个力的说法正确的是（A ）A .A受6个，B受2个，C受4个B. A受5个,B受3个，C受3个C・A受5个，B受2个，C受4个D・A受6个，B受3个，C受4个4 ■（多选）如图5所示，固定的斜面上叠放着A、B两木块，木块A与B的接触面是水平的，水平力F 作用于木块A,使木块A、B保持静止，且F工0。
则下列描述正确的是（ABD ）图5A.B可能受到5个或4个力作用B .斜面对木块B的摩擦力方向可能沿斜面向下C . A对B的摩擦力可能为0D. A、B整体可能受三个力作用5、如右图5所示，斜面小车M静止在光滑水平面上，一边紧贴墙壁.若再在斜面上加一物体m,且M、m相对静止, 小车后来受力个数为（B ）A. 3B. 4C. 5D. 6解析：对M和m整体，它们必受到重力和地面支持力•对小车因小车静止，由平衡条件知墙面对小车必无作用力，以小车为研究对象.如右图所示，它受四个力；重力M g,地面的支持力F NI，m对它的压力F N2和静摩擦力Ff，由于m静止，可知F f和F N2的合力必竖直向下，故B项正确.6、如图6所示，固定斜面上有竖直轻弹簧P与一平行斜面的轻弹簧Q连接着，小球处于静止状态，则关于小球所受力的个数不可能的是（A ）A. 1B. 2C. 3D. 47、如图7所示，在竖直向上的恒力F作用下，物体A、B一起向上做匀加速运动。
理论力学习的题目册问题详解
实用标准文案第一章静力学公理与受力分析(1)一．是非题1、加减平衡力系公理不但适用于刚体，还适用于变形体。
（）2、作用于刚体上三个力的作用线汇交于一点，该刚体必处于平衡状态。
（）3、刚体是真实物体的一种抽象化的力学模型，在自然界中并不存在。
（）4、凡是受两个力作用的刚体都是二力构件。
（）5、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效果。
（）二．选择题1、在下述公理、法则、原理中，只适于刚体的有（）①二力平衡公理②力的平行四边形法则③加减平衡力系公理④力的可传性原理⑤作用与反作用公理三．画出下列图中指定物体受力图。
未画重力的物体不计自重，所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
)b(杆ABa(球A ))c(杆AB、CD、整体)d(杆AB、CD、整体)e(杆AC、CB、整体)f(杆AC、CD、整体四．画出下列图中指定物体受力图。
未画重力的物体不计自重，所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
)a(球A、球B、整体)b(杆BC、杆AC、整体实用标准文案第一章 静力学公理与受力分析（2）一．画出下列图中指定物体受力图。
未画重力的物体不计自重，所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
WADB CE Original FigureAD B CEWWFAxF AyF BFBD of the entire frame)a (杆AB 、BC 、整体)b (杆AB 、BC 、轮E 、整体)c (杆AB 、CD 、整体 )d (杆BC 带铰、杆AC 、整体)e(杆CE、AH、整体)f(杆AD、杆DB、整体(杆AB带轮及较A、整体)h(杆AB、AC、AD、整体)g实用标准文案第二章平面汇交和力偶系一．是非题1、因为构成力偶的两个力满足F= - F’，所以力偶的合力等于零。
（）2、用解析法求平面汇交力系的合力时，若选用不同的直角坐标系，则所求得的合力不同。
（）3、力偶矩就是力偶。
工程力学课后习题标准答案静力学基本概念与物体受力分析标准答案
第一章静力学基本概念与物体的受力分析下列习题中，未画出重力的各物体的自重不计，所有接触面均为光滑接触。
1.1试画出下列各物体（不包括销钉与支座）的受力图。
解：如图1.2画出下列各物体系统中各物体（不包括销钉与支座）以及物体系统整体受力图。
解：如图1.3铰链支架由两根杆AB、CD和滑轮、绳索等组成，如题1.3图所示。
在定滑轮上吊有重为W的物体H。
试分别画出定滑轮、杆CD、杆AB和整个支架的受力图。
解：如图1.4题1.4图示齿轮传动系统，O1为主动轮，旋转方向如图所示。
试分别画出两齿轮的受力图。
解：1.5结构如题1.5图所示，试画出各个部分的受力图。
解：第二章汇交力系2.1在刚体的A点作用有四个平面汇交力。
其中F1＝2kN，F2=3kN，F3=lkN，F4=2.5kN，方向如题2.1图所示。
用解读法求该力系的合成结果。
解2.2 题2.2图所示固定环受三条绳的作用，已知F1＝1kN，F2=2kN，F3=l.5kN。
求该力系的合成结果。
解：2.2图示可简化为如右图所示2.3 力系如题2.3图所示。
已知：F 1＝100N ，F 2=50N ，F 3=50N ，求力系的合力。
解：2.3图示可简化为如右图所示2.4 球重为W ＝100N ，悬挂于绳上，并与光滑墙相接触，如题2.4图所示。
已知，试求绳所受的拉力及墙所受的压力。
解：2.4图示可简化为如右图所示墙所受的压力F=57.74N2.5 均质杆AB 重为W 、长为 l ，两端置于相互垂直的两光滑斜面上，如题2.5图所示。
己知一斜面与水平成角，求平衡时杆与水平所成的角及距离OA 。
解：取 AB 杆为研究对象，受力如图所示由于杆件再三力作用下保持平衡，故三力应汇交于C 点。
AB 杆为均质杆，重力作用在杆的中点，则W 作用线为矩形ACBO 的对角线。
由几何关系得 所以 又因为 所以2.6 一重物重为20kN ，用不可伸长的柔索AB 及BC悬挂于题2.6图所示的平衡位置。
高中物理——受力分析专题习题及答案详细解答
高中专题习题——受力分析例1如图6-1所示，A、B两物体的质量分别是m1和m2，其接触面光滑，与水平面的夹角为θ，若A、B与水平地面的动摩擦系数都是μ，用水平力F推A，使A、B一起加速运动，求：（1）A、B间的相互作用力（2）为维持A、B间不发生相对滑动，力F的取值范围。
分析与解：A在F的作用下，有沿A、B间斜面向上运动的趋势，据题意，为维持A、B 间不发生相对滑动时，A处刚脱离水平面，即A不受到水平面的支持力，此时A与水平面间的摩擦力为零。
本题在求A、B间相互作用力N和B受到的摩擦力f2时，运用隔离法；而求A、B组成的系统的加速度时，运用整体法。
（1）对A受力分析如图6-2（a）所示，据题意有：N1=0，f1=0因此有：Ncosθ=m1g [1] , F-Nsinθ=m1a [2]由[1]式得A、B间相互作用力为：N=m1g/cosθ（2）对B受力分析如图6-2（b）所示，则：N2=m2g+Ncosθ[3] , f2=μN2 [4]将[1]、[3]代入[4]式得： f2=μ(m1+ m2)g取A、B组成的系统，有：F-f2=(m1+ m2)a [5]由[1]、[2]、[5]式解得：F=m1g(m1+ m2)(tgθ-μ)/m2故A、B不发生相对滑动时F的取值范围为：0＜F≤m1g(m1+ m2)(tgθ-μ)/m2例2如图1-1所示，长为5米的细绳的两端分别系于竖立在地面上相距为4米的两杆顶端A、B。
绳上挂一个光滑的轻质挂钩。
它钩着一个重为12牛的物体。
平衡时，绳中张力T=＿＿＿＿分析与解：本题为三力平衡问题。
其基本思路为：选对象、分析力、画力图、列方程。
对平衡问题，根据题目所给条件，往往可采用不同的方法，如正交分解法、相似三角形等。
所以，本题有多种解法。
解法一：选挂钩为研究对象，其受力如图1-2所示设细绳与水平夹角为α，由平衡条件可知：2TSinα=F，其中F=12牛将绳延长，由图中几何条件得：Sinα=3/5，则代入上式可得T=10牛。
【精选】滚动轴承的受力分析、载荷计算、失效和计算准则
1.滚动轴承的受力分析滚动轴承在工作中，在通过轴心线的轴向载荷（中心轴向载荷）Fa作用下，可认为各滚动体平均分担载荷，即各滚动体受力相等。
当轴承在纯径向载荷Fr作用下（图6），内圈沿Fr方向移动一距离δ0，上半圈滚动体不承载，下半圈各滚动体由于个接触点上的弹性变形量不同承受不同的载荷，处于Fr作用线最下位置的滚动体承载最大，其值近似为5Fr/Z（点接触轴承）或4.6Fr/Z（线接触轴承），Z为轴承滚动体总数，远离作用线的各滚动体承载逐渐减小。
对于内外圈相对转动的滚动轴承，滚动体的位置是不断变化的，因此，每个滚动体所受的径向载荷是变载荷。
2.滚动轴承的载荷计算（1）滚动轴承的径向载荷计算一般轴承径向载荷Fr作用中心O的位置为轴承宽度中点。
角接触轴承径向载荷作用中心O的位置应为各滚动体的载荷矢量与轴中心线的交点，如图7所示。
角接触球轴承、圆锥滚子轴承载荷中心与轴承外侧端面的距离a可由直接从手册查得。
接触角α及直径D，越大，载荷作用中心距轴承宽度中点越远。
为了简化计算，常假设载荷中心就在轴承宽度中点，但这对于跨距较小的轴，误差较大，不宜随便简化。
图8角接触轴承受径向载荷产生附加轴向力1)滚动轴承的轴向载荷计算当作用于轴系上的轴向工作合力为FA，则轴系中受FA作用的轴承的轴向载荷Fa=FA，不受FA作用的轴承的轴向载荷Fa=0。
但角接触轴承的轴向载荷不能这样计算。
角接触轴承受径向载荷Fr时，会产生附加轴向力FS。
图8所示轴承下半圈第i个球受径向力Fri。
由于轴承外圈接触点法线与轴承中心平面有接触角α，通过接触点法线对轴承内圈和轴的法向反力Fi将产生径向分力Fri；和轴向分力FSi。
各球的轴向分力之和即为轴承的附加轴向力FS。
按一半滚动体受力进行分析，有FS ≈ 1.25 Frtan α(1)计算各种角接触轴承附加轴向力的公式可查表5。
表中Fr为轴承的径向载荷；e为判断系数，查表6；Y 为圆锥滚子轴承的轴向动载荷系数，查表7。
安培力的经典练习题--(含标准答案详解)
安培力的方向1．如图347所示，其中A、B图已知电流方向及其所受磁场力的方向，试判断并在图中标出磁场方向．C、D图已知磁场方向及其对电流作用力的方向，试判断电流方向并在图中标出．图347答案A图磁场方向垂直纸面向外；B图磁场方向在纸面内垂直F向下；C、D图电流方向均垂直于纸面向里．安培力的大小2．如图348所示在匀强磁场中有下列各种形状的通电导线，电流为I，磁感应强度为B，求各导线所受的安培力．图348答案A．ILB cosαB．ILB C.2ILB D．2BIR E．0安培力作用下的物体平衡图3493．如图349所示，光滑导轨与水平面成α角，导轨宽L.有大小为B的匀强磁场，方向垂直导轨面，金属杆长为L，质量为m，水平放在导轨上．当回路中通过电流时，金属杆正好能静止．求：电流的大小为多大？磁感应强度的方向如何？答案mg sinα/BL方向垂直导轨面向上解读在解这类题时必须画出截面图，只有在截面图上才能正确表示各力的准确方向，从而弄清各矢量方向间的关系．因为B垂直轨道面，又金属杆处于静止状态，所以F必沿斜面向上，由左手定则知，B垂直轨道面向上．大小满足BI1L＝mg sinα，I＝mg sinα/BL.(时间：60分钟)题组一安培力的方向1．下面的四个图显示了磁场对通电直导线的作用力，其中正确的是()答案C2．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是()答案D解读A图中I与B平行应不受安培力，故A错误，由左手定则知B、C错误，D正确．图34103．如图3410所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成．当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度．下列各俯视图中正确表示磁场B方向的是()答案B解读由左手定则可知，图A示磁感应强度方向使炮弹受到的安培力向后，图B示磁感应强度方向使炮弹受到的安培力向前，图C示磁感应强度方向使炮弹受到的安培力竖直向下，图D示磁感应强度方向使炮弹受的安培力竖直向下，只有B符合实际．图34114．通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图3411所示，ab边与MN平行．关于MN的磁场对线框的作用，下列叙述正确的是()A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相同C．线框所受安培力的合力向左D．线框将绕MN转动答案BC解读通电矩形线框abcd在无限长直通电导线形成的磁场中，受到磁场力的作用，对于ad 边和bc边，所在的磁场相同，但电流方向相反，所以ad边、bc边受磁场力(安培力)大小相同，方向相反，即ad边和bc边受合力为零．而对于ab和cd两条边，由于在磁场中，离长直导线的位置不同，ab边近而且由左手定则判断受力向左，cd边远而且由左手定则判断受力向右，所以ab边、cd边受合力方向向左，故B、C选项正确．图34125．如图3412所示，三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等，方向垂直纸面向里；通过直导线产生磁场的磁感应强度B＝kI/r，I为通电导线的电流大小，r为距通电导线的垂直距离，k为常量；则通电导线R受到的磁场力的方向是()A．垂直R，指向y轴负方向B．垂直R，指向y轴正方向C．垂直R，指向x轴正方向D．垂直R，指向x轴负方向答案A图34136．(2014·扬州中学模拟)图3413中装置可演示磁场对通电导线的作用、电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是()A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动答案BD解读若a接正极，b接负极，则根据安培定则可知线圈之间产生向上的磁场，e接正极，f 接负极，L中将通有向外的电流，根据左手定则可知L向左运动，A错；若a接正极，b接负极，则根据安培定则可知线圈之间产生向上的磁场，e接负极，f接正极，L中将通有向里的电流，根据左手定则可知L向右运动，B正确；若a接负极，b接正极，则根据安培定则可知线圈之间产生向下的磁场，e接正极，f接负极，L中将通有向外的电流，根据左手定则可知L向右运动，C错；若a接负极，b接正极，则根据安培定则可知线圈之间产生向下的磁场，e接负极，f接正极，L中将通有向里的电流，根据左手定则可知L向左运动，D正确．题组二安培力的大小图34147．如图3414所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零答案D图34158．如图3415所示，导线框中电流为I，导线框垂直于磁场放置，磁感应强度为B，AB与CD相距为d，则MN所受安培力大小()A．F＝BId B．F＝BId sinθC．F＝BIdsinθD．F＝BId cosθ答案C解读题中磁场和电流垂直，θ角仅是导线框与金属杆MN间夹角，不是电流与磁场的夹角．图34169．如图3416所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2的过程中，通电导线所受安培力是()A．数值变大，方向不变B．数值变小，方向不变C．数值不变，方向改变D．数值，方向均改变答案B解读安培力F＝BIL，电流不变，垂直直导线的有效长度减小，安培力减小，安培力的方向总是垂直BI所构成的平面，所以安培力的方向不变，B对，故选B.题组三安培力作用下的导体棒的平衡图341710．如图3417所示，长L、质量为m的金属杆ab，被两根竖直的金属丝静止吊起，金属杆ab处在方向垂直纸面向里的匀强磁场中．当金属杆中通有方向a→b的电流I时，每根金属丝的拉力大小为T.当金属杆通有方向b→a的电流I时，每根金属丝的拉力大小为2T.则磁场的磁感应强度B的大小为________．答案TIL解读导体ab受重力、磁场力、弹簧的拉力而平衡．当ab中的电流方向由a到b时，磁场力向上．2T＋BIL＝mg①当ab中的电流由b到a时，磁场力向下．4T＝BIL＋mg②解方程组得B＝TIL11．两个倾角均为α的光滑斜面上，各放有一根相同的金属棒，分别通有电流I1和I2，磁场的磁感应强度大小相同，方向如图3418中所示，两金属棒均处于静止状态，两种情况下电流之比I1∶I2＝________.图3418答案1∶cosα图341912．如图3419所示，一根长L＝0.2m的金属棒放在倾角θ＝37°的光滑斜面上，并通过I＝5A的电流，方向如图所示，整个装置放在磁感应强度B＝0.6T竖直向上的匀强磁场中，金属棒恰能静止在斜面上，则该棒的重力为多少？(sin37°＝0.6)答案0.8N解读从侧面对棒受力分析如图，安培力的方向由左手定则判出为水平向右，F＝ILB＝5×0.2×0.6 N＝0.6 N.由平衡条件得重力mg＝Ftan37°＝0.8N.图342013．质量为m的导体棒MN静止于宽度为L的水平导轨上，通过MN的电流为I，匀强磁场的磁感应强度为B，方向与导轨平面成θ角斜向下，如图3420所示，求MN所受的支持力和摩擦力的大小．答案ILB cosθ＋mgILB sinθ解读导体棒MN处于平衡状态，注意题中磁场方向与MN是垂直的，作出其侧视图，对MN进行受力分析，如图所示．由平衡条件有：F f＝F sinθ，F N＝F cosθ＋mg，其中F＝ILB解得：F N＝ILB cosθ＋mg，F f＝ILB sinθ.。
初二物理简单的受力分析练习题
初二物理简单的受力分析练习题在学习物理的过程中，受力分析是一个非常重要的概念。
通过分析物体所受到的力和力的作用方式，我们可以更好地理解物体的运动规律。
下面是几个初二物理中简单的受力分析练习题，希望对初学者能有所帮助。
1. 静止物体的受力分析假设有一个静止在地面上的木块，请问木块受到哪些力？这些力是如何作用的？解答：木块受到的力有重力和支持力。
重力由地球对木块的吸引力产生，垂直向下作用；支持力由地面对木块的支持力产生，垂直向上作用。
在这个例子中，由于木块静止不动，所以重力和支持力大小相等，方向相反，力的合力为零。
2. 物体在水中的受力分析当一个物体浸入水中时，它受到的力有哪些？解答：物体在水中受到的力有重力、浮力和阻力。
重力是由地球对物体的吸引力产生，垂直向下作用；浮力是由水对物体的浮力产生，垂直向上作用；阻力是由水对物体的阻碍力产生，与物体运动方向相反。
当物体处于静止状态时，重力和浮力的大小相等，力的合力为零；当物体向下运动时，阻力的大小大于重力和浮力的合力，使物体减速；当物体向上运动时，重力的大小大于浮力和阻力的合力，使物体上升。
3. 开车时的受力分析当我们开车行驶时，车辆受到的力有哪些？解答：车辆在行驶过程中受到的力有驱动力、空气阻力、重力和支持力。
驱动力由发动机产生，使车辆前进；空气阻力是由车辆与空气的相互作用产生的，与车辆运动方向相反；重力是由地球对车辆的吸引力产生，垂直向下作用；支持力由地面对车辆的支持力产生，垂直向上作用。
在这个例子中，如果车辆以恒定速度匀速行驶，则驱动力和空气阻力的合力为零；如果车辆加速或减速，则驱动力和空气阻力的合力与加速度有关；在水平路面上，重力和支持力的大小相等，力的合力为零。
这是几个初二物理简单的受力分析练习题，通过对这些例子的分析，我们可以更好地理解受力分析的概念，并能够应用到实际问题中。
希望同学们在学习物理的过程中能够深入理解受力分析，掌握解决问题的方法。
八、受力分析100题
八、受力分析1. 将一木块放在粗糙的水平桌面上,这一木块所受的力是( ) A.重力、弹力、摩擦力 B.重力、摩擦力 C.重力、弹力 D.弹力、摩擦力2.用手握住一个油瓶(瓶始终处于竖直方向且静止不动，如右图所示)，下列说法中正确的是( )A ．瓶中油越多，手必须握得越紧B ．手握得越紧，油瓶受到的摩擦力越大C ．不管手握得多紧，油瓶受到的摩擦力总是一定的D ．摩擦力的大小等于油瓶与油的总重力3．如图所示，沿光滑水平面运动的小滑块，当冲上光滑的斜面后，受到的力有（ ） A ．重力、弹力、上冲力 B ．重力、弹力C ．重力、弹力、下滑力D ．重力、弹力、上冲力、下滑力4. 一个重为20 N 的物体置于光滑的水平面上，当用一个F ＝5 N 的力竖直向上拉该物体时，如图所示，物体受到的合力为（ ）A.16NB.23 NC.20 ND.05如图，墙上有两个钉子a 和b ，它们的连线与水平方向的夹角为45°，两者的高度差为l 。
一条不可伸长的轻质细绳一端固定于a 点，另一端跨过光滑钉子b 悬挂一质量为m1的重物。
在绳子距a 端2l得c 点有一固定绳圈。
若绳圈上悬挂质量为m2的钩码，平衡后绳的ac 段正好水平，则重物和钩码的质量比12mm 为( )6..如图所示，与水平面夹角为300的固定斜面上有一质量m=1.0kg 的物体。
细绳的一端与物体相连。
另一端经摩擦不计的定滑轮与固定的弹簧秤相连。
物体静止在斜面上，弹簧秤的示数为4.9N 。
关于物体受力的判断（取g=9.8m/s 2）.下列说法正确的是（ ） A. 斜面对物体的摩擦力大小为零B. 斜面对物体的摩擦力大小为4.9N,方向沿斜面向上C. 斜面对物体的支持力大小为 4.9N ，方向竖直向上D. 斜面对物体的支持力大小为4.9N ，方向垂直斜面向上7. 如图所示，物体以一定的初速度在粗糙斜面上向上滑行的过程中，关于物体的受力情况，下列说法中正确的是（）A．物体受到重力、斜面支持力B．物体受到重力、斜面支持力、沿斜面向下的摩擦力C．物体受到重力、斜面支持力、沿斜面向上的冲力D．物体受到重力、斜面支持力、沿斜面向上的冲力、沿斜面向下的摩擦力8.一物体m受到一个撞击力后沿不光滑斜面向上滑动，如图所示，在向上滑动过程中，物体m受到的力是( )A.重力、沿斜面向上的冲力、斜面的支持力B.重力、沿斜面向下的滑动摩擦力、斜面的支持力C.重力、沿斜面向上的冲力、沿斜面向下的滑动摩擦力D.重力、沿斜面向上的冲力、沿斜面向下的摩擦力、斜面的支持力9．木块沿固定斜面匀速下滑，下列说法正确的是A．木块只受重力与斜面对它的支持力B．木块受重力、斜面对它的支持力和摩擦力C．木块受重力、斜面对它的支持力、摩擦力和下滑力D．木块受重力、斜面对它的支持力、摩擦力、下滑力和压力10. 如下图所示，物体m通过定滑轮牵引另一水平面上的物体沿斜面匀速下滑，此过程中斜面仍静止，斜面质量为M，则水平地面对斜面体()A．无摩擦力B．有水平向右的摩擦力C．支持力为(M＋m)g D．支持力小于(M＋m)g11．两个物体A和B，质量分别为2m和m，用跨过定滑轮的轻绳相连，A静止于水平地面上，如图所示，θ=300，不计摩擦，则以下说法正确的是（）A．绳上拉力大小为mgB．物体A对地面的压力大小为12 mgC．物体A对地面的摩擦力大小为2mgD．地面对物体A的摩擦力方向向右12．如图所示，质量为m 的木块，被水平力F 紧压在倾角为θ=60°的墙面上处于静止。
受力分析练习题(含答案及详解)
精选受力分析练习题35道（含答案及详解）1．如右图1所示，物体M 在竖直向上的拉力F 作用下静止在斜面上，关于M 受力的个数，下列说法中正确的是（D ）A ．M 一定是受两个力作用B ．M 一定是受四个力作用C ．M 可能受三个力作用D ．M 不是受两个力作用就是受四个力作用２．(多选)如图6所示，两个相似的斜面体A 、B 在竖直向上的力F 的作用下静止靠在竖直粗糙墙壁上。
关于斜面体A 和B 的受力情况，下列说法正确的是(ＡＤ)图6A ．A 一定受到四个力B ．B 可能受到四个力C ．B 与墙壁之间一定有弹力和摩擦力D ．A 与B 之间一定有摩擦力3、如图3所示，物体A 、B 、C 叠放在水平桌面上，水平力F 作用于C 物体，使A 、B 、C 以共同速度向右匀速运动，那么关于物体受几个力的说法正确的是 （ A ）A ．A 受6个，B 受2个，C 受4个 B ．A 受5个，B 受3个，C 受3个C ．A 受5个，B 受2个，C 受4个D ．A 受6个，B 受3个，C 受4个４.(多选)如图5所示，固定的斜面上叠放着A 、B 两木块，木块A 与B 的接触面是水平的，水平力F 作用于木块A ，使木块A 、B 保持静止，且F ≠0。
则下列描述正确的是(ＡＢＤ)图5A ．B 可能受到５个或4个力作用B ．斜面对木块B 的摩擦力方向可能沿斜面向下C ．A 对B 的摩擦力可能为0D ．A 、B 整体可能受三个力作用5、如右图5所示，斜面小车M 静止在光滑水平面上，一边紧贴墙壁．若再在斜面上加一物体m ，且M 、m 相对静图 1图3止，小车后来受力个数为( B ) A ．3B ．4C ．5D ．6解析： 对M 和m 整体，它们必受到重力和地面支持力．对小车因小车静止，由平衡条件知墙面对小车必无作用力，以小车为研究对象．如右图所示，它受四个力；重力M g ，地面的支持力F N1，m 对它的压力F N2和静摩擦力Ff ，由于m 静止，可知F f 和F N2的合力必竖直向下，故B 项正确． 6、如图6所示，固定斜面上有一光滑小球，有一竖直轻弹簧P 与一平行斜面的轻弹簧Q 连接着，小球处于静止状态，则关于小球所受力的个数不可能的是 （ A ）A ．1B ．2C ．3D ．47、如图7所示，在竖直向上的恒力F 作用下，物体A 、B 一起向上做匀加速运动。
高中受力分析试题及答案
高中受力分析试题及答案一、选择题1. 一个物体静止在水平面上，下列说法正确的是（）。
A. 物体受到的重力和支持力是一对平衡力B. 物体受到的重力和摩擦力是一对平衡力C. 物体受到的重力和支持力是一对作用力和反作用力D. 物体受到的重力和支持力是一对非平衡力答案：A2. 一个物体在斜面上匀速下滑，下列说法正确的是（）。
A. 物体受到的重力和斜面的支持力是一对平衡力B. 物体受到的重力和摩擦力是一对平衡力C. 物体受到的重力和斜面的支持力是一对作用力和反作用力D. 物体受到的重力和摩擦力是一对非平衡力答案：B二、填空题1. 一个质量为2kg的物体，受到一个大小为10N的水平拉力，物体与水平面之间的摩擦系数为0.1，则物体受到的摩擦力大小为 ________ N。
答案：22. 一个物体在水平面上受到一个大小为20N的拉力，若物体的加速度为2m/s²，则物体的质量为 ________ kg。
答案：10三、计算题1. 一个质量为5kg的物体，从静止开始沿斜面下滑，斜面倾角为30°，重力加速度为9.8m/s²，摩擦系数为0.2，求物体下滑的加速度。
答案：首先计算物体受到的重力分量沿斜面方向的大小，即\( F_{g\parallel} = mg \sin(\theta) \)，其中 \( m \) 为物体质量，\( g \) 为重力加速度，\( \theta \) 为斜面倾角。
代入数值得\( F_{g\parallel} = 5 \times 9.8 \times \sin(30°) = 24.5N \)。
然后计算摩擦力 \( F_{f} = \mu N \)，其中 \( \mu \) 为摩擦系数，\( N \) 为物体对斜面的支持力，\( N = mg \cos(\theta) \)。
代入数值得 \( N = 5 \times 9.8 \times \cos(30°) = 49N \)，\( F_{f} = 0.2 \times 49 = 9.8N \)。
