射流曝气说明书

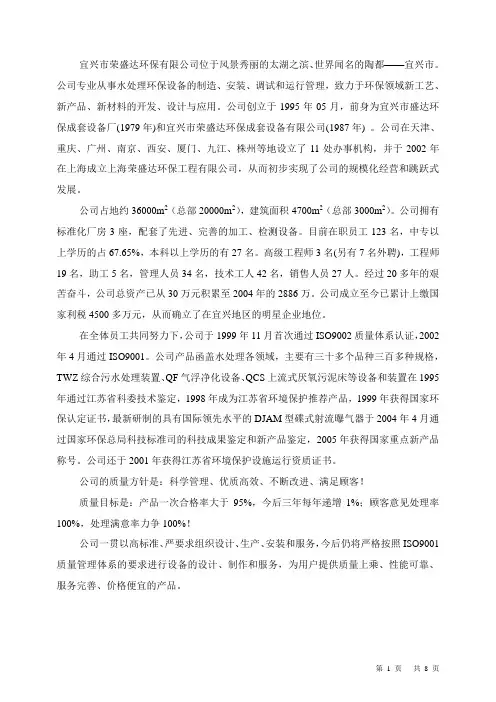

宜兴市荣盛达环保有限公司位于风景秀丽的太湖之滨、世界闻名的陶都——宜兴市。公司专业从事水处理环保设备的制造、安装、调试和运行管理，致力于环保领域新工艺、新产品、新材料的开发、设计与应用。公司创立于1995年05月，前身为宜兴市盛达环保成套设备厂(1979年)和宜兴市荣盛达环保成套设备有限公司(1987年) 。公司在天津、重庆、广州、南京、西安、厦门、九江、株州等地设立了11处办事机构，并于2002年在上海成立上海荣盛达环保工程有限公司，从而初步实现了公司的规模化经营和跳跃式发展。

公司占地约36000m2（总部20000m2），建筑面积4700m2（总部3000m2）。公司拥有标准化厂房3座，配套了先进、完善的加工、检测设备。目前在职员工123名，中专以上学历的占67.65%，本科以上学历的有27名。高级工程师3名(另有7名外聘)，工程师19名，助工5名，管理人员34名，技术工人42名，销售人员27人。经过20多年的艰苦奋斗，公司总资产已从30万元积累至2004年的2886万。公司成立至今已累计上缴国家利税4500多万元，从而确立了在宜兴地区的明星企业地位。

在全体员工共同努力下，公司于1999年11月首次通过ISO9002质量体系认证，2002年4月通过ISO9001。公司产品函盖水处理各领域，主要有三十多个品种三百多种规格，TWZ综合污水处理装置、QF气浮净化设备、QCS上流式厌氧污泥床等设备和装置在1995年通过江苏省科委技术鉴定，1998年成为江苏省环境保护推荐产品，1999年获得国家环保认定证书，最新研制的具有国际领先水平的DJAM型碟式射流曝气器于2004年4月通过国家环保总局科技标准司的科技成果鉴定和新产品鉴定，2005年获得国家重点新产品称号。公司还于2001年获得江苏省环境保护设施运行资质证书。

公司的质量方针是：科学管理、优质高效、不断改进、满足顾客！

质量目标是：产品一次合格率大于95%，今后三年每年递增1%；顾客意见处理率100%，处理满意率力争100%！

公司一贯以高标准、严要求组织设计、生产、安装和服务，今后仍将严格按照ISO9001质量管理体系的要求进行设备的设计、制作和服务，为用户提供质量上乘、性能可靠、服务完善、价格便宜的产品。

曝气装置是为污水好氧生物反应器提供需氧反应的氧物质和保障反应工艺条件最关键的设备。曝气装置品质的优劣，在很大程度上决定了整个污水处理工艺过程效率和能力的高低。随着多种先进生物处理工艺的研究和开发（它们都对曝气设备提出了越来越高的要求），曝气装置已逐步成为制约先进生物处理工艺应用的瓶颈，国内目前常用的曝气装置总体上无法满足先进生物处理工艺的需要。低成本、低能耗、多功能、高性能、高可靠性的曝气装置已经成为推动我国污水处理事业和环保产业发展的重要条件和主导因素。

深入研究发现，射流曝气装置具有低成本、多功能、高可靠性的特有优势，同时在改变和优化运行参数和条件的情况下能轻易、大幅提高动力效率。国外研究者已利用变换供气方式和改良结构等途经不断、全面地提高了射流曝气器的性能，同时又掀起了一个研发新型射流曝气器的新高潮，射流曝气装置能够解决制约先进生物处理工艺应用瓶颈问题已逐步成为各国水处理界的共识。

本公司长期从事曝气装置的研究和开发，在揭开射流曝气装置主要能量损失之迷后于2003年研制成功DJAM型碟式射流曝气器。

1、DJAM型碟式射流曝气器工作原理

1.1曝气充氧

◆喷嘴内充氧

在DJAM型碟

式射流曝气器内，工

作介质经内喷嘴高速

喷射，穿过外喷嘴前

与引射介质接触，卷

吸、切割、分散、溶

解引射介质，引射介质中的氧快速溶入工作介质，同时形成气液混合物。

◆水平射流区充氧

气液混合物仍以较高的速度喷射出外喷嘴，与生物反应器内污水存在速度差，可以进行二次切割。生物反应器内污水被气液混合物卷吸、切割、分散，气液混合物中的溶解氧、气体中的氧气快速分散、溶解进入污水，同时形成气液泥三相混合污水。

◆垂直上升区充氧

内部微小气泡降低了三相混合污水密度，使三相混合污水上升流动。期间生物反应器内污水不断加入上升流体，使三相混合污水亏氧状态加剧，可继续、大量吸收、溶解微小气泡中的氧份。此阶段曝气充氧原理同一般鼓风曝气方式，在这里微小气泡能供给最大的充氧量和紊流搅拌作用。

◆二次紊流区充氧

三相混合污水大量涌出液面，在动量和重力作用及影响下向液面下翻滚。此时可带动微小气泡再次进入污水，同时吸收部分界外空气进入污水，产生额外的紊流作用，使微小气泡中的氧最大限度地溶入污水。

从传质过程来看，DJAM型碟式射流曝气器明显复杂于其它曝气装置，氧传递的途径很多，氧转移滤很高，这是其它曝气装置无法比拟的。

1.2混合搅拌

关闭引射介质，工作介质从内喷嘴高速喷射，周围低速液体被不断卷吸并进行动量交换，形成新的流体，周而复始，直至动量损失殆尽。动量沿程损失，流量沿程增加，最终实现对液体的混合搅拌。因此一过程无氧参与，故属于无氧搅拌作用。

1.3推流原理

气液混合物或液体从喷嘴高速喷射，与周围液体进行动量交换后能带动周围液体向背对喷嘴的方向流动，因此DJAM型碟式射流曝气器还具有推流作用。

DJAM型碟式射流曝气器首次引入了撞击损失理论，通过简化喷嘴、优化喷射口径等来减少能量和动量损失，从而提高了充氧效率、混合搅拌效果和推流能力。

2、DJAM型碟式射流曝气器结构和性能

2.1结构

DJAM型碟式射流曝气器主要由外腔、内腔、外喷嘴、内喷嘴、进气口和进液口六部分组成。内外腔体均为由上下两个蝶形壳体对合粘结而成的空腔，内外腔体同轴套合，进液口和进气口沿轴心方向分别连接内腔和外腔，内、外喷嘴分别沿

引射介质（空气）工作介质（污水）

内、外腔体周面同心均布。内腔即为工作介质腔，外腔即为引射介质腔。曝气器自身不含任何机电部件和传动部件，工作时需要配套的设备有：射流循环泵、鼓风机。 2.2产品型号

◆ DJAM 型碟式射流曝气器分5种型号24个不同规格，命名规则如下：

喷嘴数量：3、4、5、6、8、10、12 类别代号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ 产品代号

◆ DJAM 型碟式射流曝气器各型号规格尺寸

2.3技术性能

◆ 主要技术性能（单喷嘴，标准浸没水深5m ）
