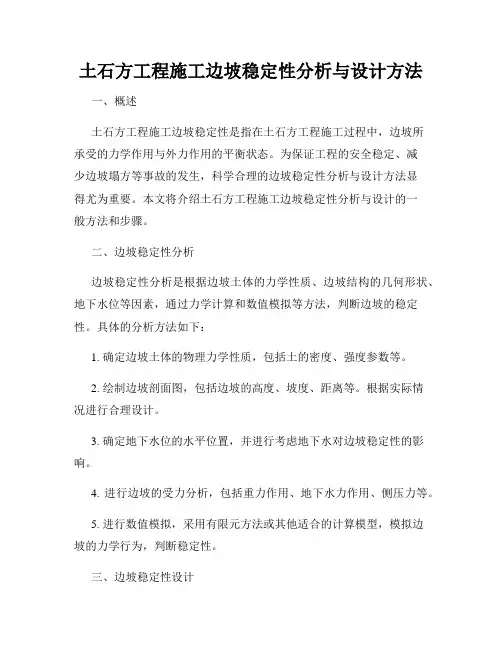

土石方工程施工边坡稳定性分析与设计方法一、概述土石方工程施工边坡稳定性是指在土石方工程施工过程中,边坡所承受的力学作用与外力作用的平衡状态。
为保证工程的安全稳定、减少边坡塌方等事故的发生,科学合理的边坡稳定性分析与设计方法显得尤为重要。
本文将介绍土石方工程施工边坡稳定性分析与设计的一般方法和步骤。
二、边坡稳定性分析边坡稳定性分析是根据边坡土体的力学性质、边坡结构的几何形状、地下水位等因素,通过力学计算和数值模拟等方法,判断边坡的稳定性。
具体的分析方法如下:1. 确定边坡土体的物理力学性质,包括土的密度、强度参数等。
2. 绘制边坡剖面图,包括边坡的高度、坡度、距离等。
根据实际情况进行合理设计。
3. 确定地下水位的水平位置,并进行考虑地下水对边坡稳定性的影响。
4. 进行边坡的受力分析,包括重力作用、地下水力作用、侧压力等。
5. 进行数值模拟,采用有限元方法或其他适合的计算模型,模拟边坡的力学行为,判断稳定性。
三、边坡稳定性设计边坡稳定性设计是根据边坡土体的力学性质、边坡结构的几何形状、地下水位等因素,确定边坡的合理尺寸和结构,保证边坡在施工和使用阶段的安全稳定。
具体的设计方法如下:1. 确定边坡的设计参数,包括边坡的高度、坡度、坡面形式等。
根据工程的具体要求和地质条件进行合理设计。
2. 采用适当的回填料对边坡进行加固,可以使用土工合成材料、人造草皮等。
3. 设计并设置排水系统,排除地下水对边坡稳定性的影响。
4. 根据不同地质条件,采用合理的边坡支护结构,如钢筋网片、锚杆等。
5. 针对不同地质条件和施工要求,进行钻孔取样和现场试验,获取更准确的边坡力学参数,并进行相应的设计调整。
四、工程实例以某水利工程边坡稳定性设计为例,该工程边坡高度为20米,坡度为1:2,地下水位位于边坡底部。
根据地质勘探和土壤试验数据,确定边坡土体的力学性质。
在边坡设计过程中,采用了回填料加固、排水系统设计和边坡支护结构等措施。
