电磁流量计实用标准MODBUS通讯协议详情(1)
电磁流量计ModBus通讯协议
电磁流量计ModBus通讯协议一、通讯协议内容1.电磁流量计通用通讯协议（V77）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

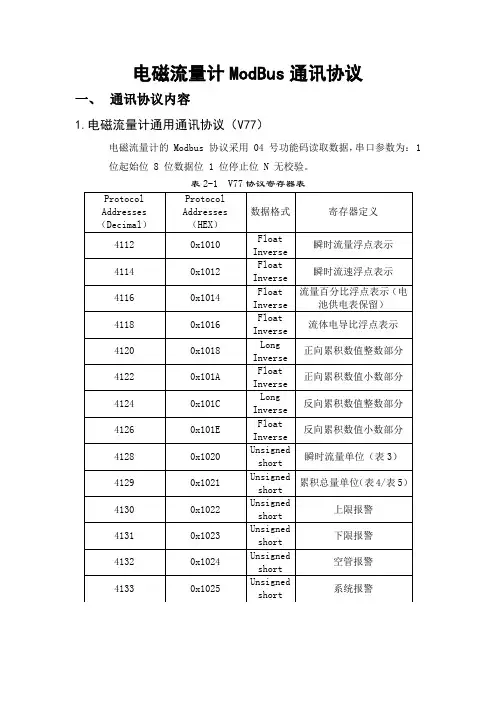

表2-1 V77协议寄存器表2.电磁流量计热冷表通讯协议（L-mag_H）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。
3.电池供电电磁流量计通讯协议（W803C）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。
二、数据解析1.Float Inverse解析瞬时流量、瞬时流速、流体点导比、流量百分比等数据为Float Inverse格式，采用IEEE754 32位浮点数格式，其结构如下：E－指数；与十进制数127的差值表示。
M－尾数；低23位，小数部分。
当E不全”0”时,且不全”1时浮点数与十进制数转换公式：假设，流量计回复的数据为 C4 1C 60 00由上述公式可计算当前瞬时流量为：浮点数C4 1C 60 001100 0100 0001 1100 0110 0000 0000 0000浮点数字节1 浮点数字节2 浮点数字节3 浮点数字节4S=1: 尾数符号为1表示是负数。
E = 10001000: 指数为136M= 001 1100 0110 0000 0000 0000，尾数为= -625.5故C4 1C 60 00代表的值为-625.5。
)1(2)1()127(MV ES+-=-2.Long Inverse解析正向累积量整数部分、反向累计整数部分等数据为Long Inverse格式，可直接计算进行解析。
假设，流量计回复的数据为 01 23 45 67故01 23 45 67代表的值为19088743。
三、操作举例如客户想用上位机的一组数据读取到全部流量计的瞬时参数，可按如下方式发送上位机数据帧（以通讯地址为1.波特率为9600为例）。
电磁流量计ModBus通讯协议
电磁流量计ModBus通讯协议一、通讯协议内容1.电磁流量计通用通讯协议（V77）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。
表2-1 V77协议寄存器表2.电磁流量计热冷表通讯协议（L-mag_H）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。
3.电池供电电磁流量计通讯协议（W803C）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。
二、数据解析1.Float Inverse解析瞬时流量、瞬时流速、流体点导比、流量百分比等数据为Float Inverse格式，采用IEEE754 32位浮点数格式，其结构如下：E－指数；与十进制数127的差值表示。
M－尾数；低23位，小数部分。
当E不全”0”时,且不全”1时浮点数与十进制数转换公式：假设，流量计回复的数据为 C4 1C 60 00由上述公式可计算当前瞬时流量为：浮点数C4 1C 60 001100 0100 0001 1100 0110 0000 0000 0000浮点数字节1 浮点数字节2 浮点数字节3 浮点数字节4S=1: 尾数符号为1表示是负数。
E = 10001000: 指数为136M= 001 1100 0110 0000 0000 0000，尾数为= -625.5故C4 1C 60 00代表的值为-625.5。
)1(2)1()127(MV ES+-=-2.Long Inverse解析正向累积量整数部分、反向累计整数部分等数据为Long Inverse格式，可直接计算进行解析。
假设，流量计回复的数据为 01 23 45 67故01 23 45 67代表的值为19088743。
三、操作举例如客户想用上位机的一组数据读取到全部流量计的瞬时参数，可按如下方式发送上位机数据帧（以通讯地址为1.波特率为9600为例）。
电磁流量计标准MODBUS通讯协议
电磁流量计Modbus通讯协议（版本号：W800-M V1）2010年12月10日通讯协议针对L-mag电磁流量计工业应用设计，版本：Lmag-BV1，该版本主要用于实时数据采集、流量测量、流量累计控制及部分参数的修改。
一、主机系统通讯部件要求1.国际标准RS-485通讯接口部件或国际标准RS-232通讯接口部件，不小于11 Bytes 的通信缓冲区（FIFO），支持1200、2400、4800、9600、19200通讯波特率，支持半双工通讯模式。
通讯程序应允许FIFO，从机要求主机FIFO不小于11Bytes。
二、协议结构Lmag-BV1协议遵从基本开放系统互连（OSI）参考模型，基本开放系统互连参照模型提供通讯系统基本结构和要素，但Lmag-BV1协议使用简化的OSI参照模型，仅采用1、2和7层。
基本开放系统互连参考模型层号层名功能L-magCP V3.47 应用层L-magCP 命令6 表示层5 会话层4 传输层3 网络层2 链路层数据链路连接L-mag CP Link1 物理层设备连接RS-485、RS-232三、L-mag BV1物理结构L-mag电磁流量计的RS-485通讯接口在物理结构上采用电气隔离方式，隔离电压1500伏。
通讯数据传输接口为半双工方式，标准通讯速率大于250khz，通讯方向转换时间3.5uS。
通讯接口电气标准遵从RS-485国际标准。
Lmag-BV1可用于星型式网络结构和总线式网络结构。
标准通讯连接介质为屏蔽双绞线。
四、Modbus协议RTU消息帧定义数据通讯由主机发起，主机首先发送RTU消息帧，消息帧发送至少要以3.5个字符时间的停顿间隔开始（如下图的T1-T2-T3-T4所示）。
传输的第一个字节是设备地址。
可以使用的传输字符是十六进制的0...9,A...F。
所有的从设备不断侦测网络总线，包括停顿间隔时间内。
当第一个地址字节接收到，每个设备都进行解码以判断是否发往自己的。

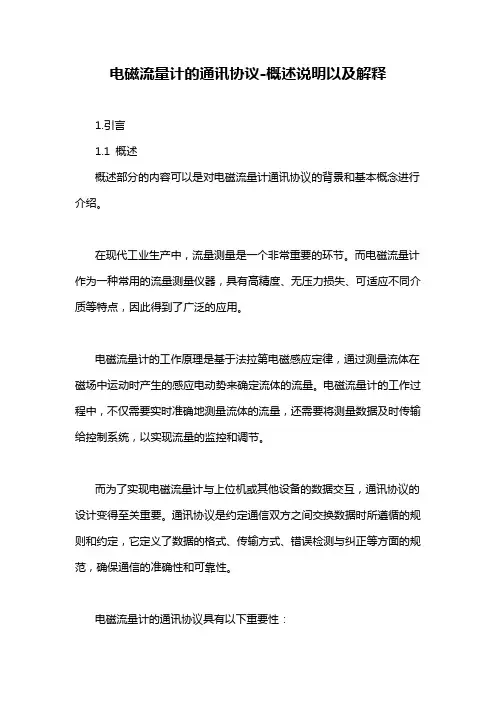

电磁流量计的通讯协议-概述说明以及解释
