弱电配管施工工艺要求
弱电系统线管敷设施工要求

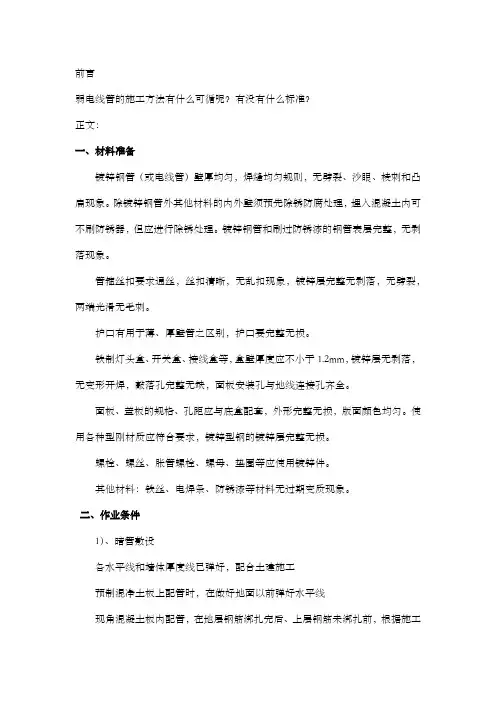

前言弱电线管的施工方法有什么可循呢？有没有什么标准？正文：一、材料准备镀锌钢管（或电线管）壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凸扁现象。
除镀锌钢管外其他材料的内外壁须预先除锈防腐处理，埋入混凝土内可不刷防锈器，但应进行除锈处理。
镀锌钢管和刷过防锈漆的钢管表层完整，无剥落现象。
管箍丝扣要求通丝，丝扣清晰，无乱扣现象，镀锌层完整无剥落，无劈裂，两端光滑无毛刺。
护口有用于薄、厚壁管之区别，护口要完整无损。
铁制灯头盒、开关盒、接线盒等，盒壁厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线连接孔齐全。
面板、盖板的规格、孔距应与底盒配套，外形完整无损，版面颜色均匀。
使用各种型刚材质应符合要求，镀锌型钢的镀锌层完整无损。
螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。
其他材料：铁丝、电焊条、防锈漆等材料无过期变质现象。
二、作业条件1）、暗管敷设各水平线和墙体厚度线已弹好，配合土建施工预制混净土板上配管时，在做好地面以前弹好水平线现角混凝土板内配管，在地层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸盒位置配合土建施工预制大楼板就位完毕，及时配合土建在整埋板缝锚固筋时，将管路弯曲连接部位按要求施工完。
预制空心板，配合土建就位同时配管。
随墙（砌体）配合立管施工。
随大摸板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
2）、明管敷设配合土建结构安装好预埋件。
配合土建内装修油漆、浆活完成后进行明配管。
采用明管安装时，必须在土建摸灰后进行。
3）、吊顶内或护墙板内管路敷设结构施工时，配合土建安装好预埋件内部装饰施工时，配合土建做好吊顶灯位及电器器具位置翻样图，并在楼板或地面弹出实际位置。
三、质量要点煨弯处出现凹扁或大或弯曲半径不够倍数的现象，其原因及解决办法有：使用弯管扳手器时，移动要适度，用力不要过猛。
使用油压弯管器或煨管机时，模具应配套，管子的焊缝应在侧面。
煨热时沙子要灌满，受热均匀，煨弯冷却要适度。
消防弱电明配管施工方案
消防弱电明配管施工方案一、引言消防弱电明配管施工方案是为了满足建筑物消防系统弱电设备安装的需求，以保证消防设备的正常运行和可靠性。
本文档将介绍消防弱电明配管施工的关键步骤和注意事项。
二、施工前准备在开始消防弱电明配管施工之前，应做好以下准备工作：1.确定施工方案：根据建筑物的结构和消防系统的需求，确定消防弱电明配管的布线方案和走向。
2.准备材料和设备：根据施工方案，准备好所需要的管道、线缆、接头、固定件等材料和工具设备。
3.清理施工场地：清除施工场地的杂物和障碍物，确保施工区域干净整洁。
三、施工步骤下面将介绍消防弱电明配管施工的关键步骤：1. 定位和标注管道走向根据施工方案，在施工区域墙壁或地面上使用蓝色绘线工具标注出管道的走向和位置。
2. 开槽和埋管根据标注的管道走向，在墙壁或地面上开槽，用锤子和凿子将管道的位置清理干净。
然后将管道嵌入到槽中，并用水泥砂浆进行固定。
3. 安装管道和接头将预先准备好的管道安装到槽中，根据需要进行切割和连接。
使用合适的接头将不同管道连接到一起，确保连接牢固和密封。
4. 布线和连接线缆根据施工方案，将弱电设备所需的线缆沿着管道或管槽布线。
确保线缆不受损，并使用合适的接头进行连接。
5. 安装设备和调试将弱电设备安装到预定位置，将设备与线缆进行连接。
对设备进行调试和测试，确保其正常运行和连通性。
6. 固定和封闭管道对已安装好的管道进行固定，使用固定件将管道固定在墙壁或地面上，以增加其稳定性。
然后，对管道进行封闭，确保管道内部不受灰尘和杂物的污染。
四、施工注意事项在进行消防弱电明配管施工时，需要注意以下事项：1.施工现场安全：确保施工现场安全，遵守相关的安全操作规程和标准。
2.材料和设备质量：选择合格的材料和设备，确保其质量可靠。
3.布线规范：按照消防设备的要求和相关规范，合理布线，避免过度拉伸和弯曲线缆。
4.线缆保护：在需要穿越墙壁或地面的地方，应采取保护措施，如套管、保护螺旋或填充材料。
弱电施工工艺标准
弱电施工工艺标准弱电工程是指在建筑物内使用低电压、低电流传输信息和控制电路的工程。
在现代建筑中，弱电工程扮演着至关重要的角色，涉及到通信、安防、自动化控制等方面。
为了保证弱电工程的质量和可靠性，制定了一系列的施工工艺标准，以确保工程施工的规范和合理性。
1. 设计准备在进行弱电工程施工之前，必须充分完成设计准备工作，包括：•制定详细的施工方案，包括电路布局、管线走向等；•各类设备和材料的选型和采购；•制定施工进度计划，并明确施工单位和相关责任人员；2. 施工材料对于弱电工程所用的材料，必须具备以下特点：•材质应符合国家强制性标准，具备相关的防火、防水、阻燃性能；•电缆应采用优质的铜芯或铝芯电缆，标识清晰，保证传输质量；•电缆配管应选用耐候、耐腐蚀的材料，并符合防水要求；3. 施工过程在弱电工程的施工过程中，应遵循以下工艺标准：•勘测：在进行布线前，需要对建筑结构、环境特点等进行勘测，确保布线方案合理；•敷设：电缆敷设应按照设计要求进行，保持电缆间距恰当，避免干扰；•接地：每个房间都必须设置接地装置，确保安全电气接地；•连接：连接过程应牢固可靠，端子与导线要正确连接，接触良好；•测试：施工完成后，电路连接应对电缆进行测试，保证通讯质量良好；4. 安全保障弱电工程施工过程中，安全至关重要，必须注意以下事项：•施工现场要设置明显的安全警示标志，保证施工区域的安全；•操作员必须具备相应的工作证书和培训资质，做好个人防护措施；•避免弱电线路与强电线路混乱敷设，以免干扰和安全隐患；5. 施工验收弱电工程的施工完成后，必须进行严格的验收工作，包括：•完成验收标准，检测电缆连接和通讯质量；•编制施工验收报告，记录施工过程和结果；•保留施工档案和相关资料，作为未来维护和管理的依据；综上所述，弱电施工工艺标准对于保障弱电工程的质量和可靠性至关重要。
只有严格按照标准要求来进行施工，才能确保弱电系统的正常运行，提高建筑物的整体智能化水平。
弱电布线施工规范与工艺
弱电布线施工规范与工艺在机房建设中，不但需要了解和把握强电方面的专业学问，避开发生意外，还需要学习弱电方面的学问。
在弱点学习的方面中，弱点虽然没有说像强电那样一旦发生意外会造成人身意外。
但是，也需要去了解弱电方面的，因此，我们需要学习一下弱电的布线规范与工艺，下面就由电工学习网我来简洁说一下.弱电布线工艺之配管1 、金属管断口处要保证平整无毛刺，管间连接采纳丝接，固定螺钉要固定坚固。
2 、强弱电管线暗敷设时水平间距要大于等于30CM。
3 、穿线金属管与暗盒连接处，暗盒不能切割，须开原孔，连接处螺钉必需固定坚固。
4 、电源插座与全部弱电插座水平间距为50CM，弱电插座间隔为7CM，同一面墙上的暗盒水平安装高度的偏差不大于3MM，除特别要求外，弱电与强电暗盒的水平高度需保持全都。
5、暗配的电线管路宜沿最近路线敷设并应削减弯曲，埋入墙体或混凝土内的管距砌体表面的净距不应小于15MM。
6 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
7 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
8 、暗管必需弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有S 弯。
连续弯曲超过 2 次时，应加装过线盒。
全部转弯处均用弯管器完成，为标准的转弯半径。
不得采纳国家明令禁止的三通四通等。
9 、暗管弯曲半径不得小于该管外径的6~10 倍。
10 、在暗管孔内不得有各种线缆接头。
弱电布线工艺之开槽1 、开槽深度：JDG16开槽深度为2CM，JDG20管开槽深度为2.5CM，JDG25管开槽深度为3CM。
2、开槽外观要求：横平竖直，大小匀称。
3、严禁在柱子或大梁上开槽。
弱电布线工艺之桥架安装1 、桥架水平敷设时，支撑点的间距为1.5M-3M,垂直敷设安装支撑点间距离不能小于2M。
2、桥架切口处需做无毛刺处理。
3、金属线槽安装过程中，在以下的位置要设置支撑点或吊架：1）间距3M2）距线槽端头0.5M的位置3)线槽接头处4）转弯处4、桥架水平安装时，每平米内水平高度偏差不能超过2MM，桥架安装垂直安装要保持整齐坚固，无倾斜现象。
弱电施工的规范要求

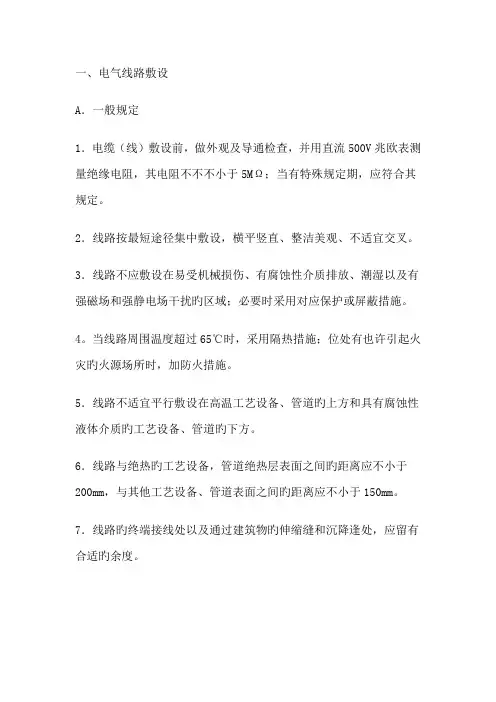

一、电气线路敷设A．一般规定1．电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不不不小于5MΩ；当有特殊规定期，应符合其规定。
2．线路按最短途径集中敷设，横平竖直、整洁美观、不适宜交叉。
3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰旳区域；必要时采用对应保护或屏蔽措施。
4。
当线路周围温度超过65℃时，采用隔热措施；位处有也许引起火灾旳火源场所时，加防火措施。
5．线路不适宜平行敷设在高温工艺设备、管道旳上方和具有腐蚀性液体介质旳工艺设备、管道旳下方。
6．线路与绝热旳工艺设备，管道绝热层表面之间旳距离应不小于200mm，与其他工艺设备、管道表面之间旳距离应不小于150mm。
7．线路旳终端接线处以及通过建筑物旳伸缩缝和沉降逢处，应留有合适旳余度。
8．线路不应有中间接头，当无法防止时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性旳焊药。
赔偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9．敷设路时，不适宜在混凝土土梁、柱上凿安装孔。
10．线路敷设完毕，应进行校线及编号，并按第一条旳规定，测量绝缘电阻。
11．测量线路绝缘时，必须将已连接上旳设备及元件断开。
B.电缆旳敷设1．敷设电缆时旳环境温度不应低于-7℃。
2．敷设电缆时应合理安排，不适宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间旳磨擦；固定期，松紧应适度。
3．多芯电缆旳弯曲半径，不应不不小于其外径旳6倍。
4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其互相间旳距离应符合设计规定。
5．在同一线槽内旳不一样信号、不一样电压等级旳电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽旳信号线路隔开敷设。
6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固：（1）电缆倾斜坡度超过45°或垂直排列时，在每一种支架上。
（2）电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支架上。
弱电工程电缆桥架与管路施工工艺要求
弱电工程电缆桥架与管路施工工艺要求一、机电工程管线综合排布重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。
重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。
管线排布整齐有序、间距保持合理。
管线敷设随结构过渡流畅。
管线油漆均匀光亮，标识明确。
吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。
在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。
二、支、吊架施工工艺工艺要点：①应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。
②支架倒角打磨处理，倒角光滑。
③管线间距合理，并留出保温距离。
④保温管道支、吊架采用木托作为隔冷、隔热的系统U型卡子应采用扁钢制作。
扁钢宽度应与木托一致，U 型卡子应与木托严密贴合。
⑤型钢大小选用合理，采用开孔器开孔，严禁气焊开孔。
螺栓下口统一外露2-3丝，不超过丝杆直径的1/2。
⑥管线集中处、转弯处、分支处、大口径阀门及配件两端应增设支、吊架进行承托，支、吊架间距应符合规范要求。
三、电缆桥架施工工艺大样图工艺要点：①应使用成品配件。
供货商无明确配件尺寸或尺寸数据不足，按此标准规格执行。
②桥架翻弯时，若最大电缆直径小于70mm，桥架翻弯角度不大于30度，电缆最大直径小于等于50时，翻弯角度不大于45度。
③为保证大截面电缆在小桥架中敷设时，满足电缆弯曲半径要求，L应满足L≥10D-W/2。
④金属电缆桥架水平敷设时距地高度一般不宜低于2.5M，垂直敷设时距地1.8m时应加金属盖板保护（配电室、电井、技术层专用场所除外）。
⑤直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
强弱电配管工程施工方案
一、工程概况本工程为强弱电配管工程，主要涉及室内外线路的敷设、设备安装、调试等环节。
工程范围包括住宅楼、办公楼、商业楼等场所，施工内容包括弱电线路的敷设、设备安装、调试等。
二、施工准备1. 施工组织（1）成立强弱电配管工程施工小组，明确各成员职责。
（2）组织施工人员参加相关培训，提高施工技能。
（3）编制施工方案，明确施工流程、质量标准、安全措施等。
2. 材料设备（1）强弱电线路材料：电缆、桥架、线槽、接插件等。
（2）设备：电源插座、信息插座、摄像头、交换机等。
（3）工具：电工工具、测量工具、通信设备等。
3. 施工图纸及规范（1）查阅施工图纸，了解工程要求。
（2）熟悉相关施工规范，确保工程质量。
三、施工工艺1. 弱电线路敷设（1）根据设计图纸，确定线路走向、敷设方式。
（2）敷设电缆、桥架、线槽等，确保线路平直、整齐。
（3）在敷设过程中，注意保护线路，避免损坏。
2. 设备安装（1）根据设计图纸，确定设备安装位置。
（2）安装电源插座、信息插座、摄像头、交换机等设备。
（3）连接设备线路，确保连接牢固、可靠。
3. 系统调试（1）对系统进行初步调试，检查设备运行状态。
（2）对线路进行测试，确保线路畅通、无故障。
（3）对系统进行综合调试，确保系统稳定、可靠。
四、质量控制1. 材料设备质量（1）严格把关材料设备质量，确保符合设计要求。
（2）对进场材料设备进行验收，不合格材料不得使用。
2. 施工质量（1）按照施工规范进行施工，确保工程质量。
（2）加强施工过程控制，及时发现并解决质量问题。
（3）做好施工记录，为后期维护提供依据。
3. 系统调试质量（1）严格按照调试流程进行调试，确保系统稳定、可靠。
（2）对调试过程中发现的问题，及时整改。
五、安全措施1. 施工现场安全（1）设置安全警示标志，确保施工安全。
（2）加强施工现场管理，防止安全事故发生。
2. 人员安全（1）加强施工人员安全教育，提高安全意识。
（2）配备必要的安全防护用品，确保人员安全。
gbt50314-关于弱电配管要求
gbt50314-关于弱电配管要求
《建筑弱电工程设计施工手册(精装)》是一部比较系统、完整地介绍建筑弱电工程设计、施工、测试、验收技术的实用工具书。
适合于建筑设计院所、建筑施工企业、机电安装公司、安防与智能化系统集成商等单位的从事相关设计、施工、监理、验收、管理的工程技术人员、技术工人，从事房地产开发、物业管理的工程技术人员以及各大专院校相关专业师生、所有有志于深入了解和全面掌握智能建筑弱电工程设计与施工技术的专业人员阅读和使用。
智能化弱电工程线管、线槽施工工艺要求
主要施工方法及技术要求1.1线管、线槽施工工艺要求1.1.1板槽安装及注意事项1、垂直敷设的线槽必须按底架安装，水平部分用支架固定。
2、不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
3、线槽与各种模块底座连接时，底座应压住槽板头。
4、线槽螺杆高出螺母的长度少于5毫米。
5、线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
6、线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
7、槽板应紧贴建筑墙面，排列整齐。
8、导线不得在线槽内进行接头，接线在接线盒内进行。
9、穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
10、管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
1.1.2电缆桥架的安装1、电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2、电缆桥架安装必须横平竖直。
3、电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
4、桥架角弯必须有充分的弧度，防止将电缆拆散。
5、电缆桥架必须至少将两端加接地保护。
1.1.3线管的敷设1.1.3.1 金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
现场加工符合下列要求：1、管口应无刺和锐棱角。
2、金属管口宜做成喇叭形。
3、金属管在弯制后，无裂缝和明显的凹瘪现象。
4、金属管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。
5、钢管应涂防腐漆，以增加使用寿命。
1.1.3.2 金属管的切割、焊接1、在配管时，根据实际需要长度对管子进行切割。
2、管子和管子连接，管子和接线盒、配线箱连接，均在管子端部套焊。
3、套焊后，应随即清扫管口，将管口端面和内壁的毛刺用锉刀锉光，使管口保持光滑，避免破线缆护套。
(完整版)弱电施工规范
弱电施工规范1.2、弱电管、线、槽施工标准及要求严格执行施工规范，按施工图，施工手册进行施工。
未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。
对施工完成部分要做好成品保护。
管槽施工必须横平竖直。
吊线、格墨、打平水、拉直线（预埋管线除外）。
板槽安装及注意事项1）垂直敷设的线槽必须按底架安装，水平部分用支架固定。
固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。
在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。
线槽固定支点间距离偏差小于50毫米。
底板离终点50MM处均应固定。
2）不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
3）线槽与各种模块底座连接时，底座应压住槽板头。
4）线槽螺杆高出螺母的长度少于5毫米。
5）线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
6）线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
7）槽板应紧贴建筑墙面，排列整齐。
8）导线不得在线槽内进行接头，接线在接线盒内进行。
9）穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
10）管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
1.3、电缆桥架的安装1.电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2.电缆桥架安装必须横平竖直。
3.电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
4.桥架角弯必须有充分的弧度，防止将电缆拆散。
5.电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。
1.4、线管的敷设1．视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。
弱电配管施工工艺要求
弱电配管施工工艺要求弱电配管施工工艺要求是指在建筑物、工厂、商场等建筑场所进行弱电配管工程施工时需要遵守的一系列技术规范和标准。
弱电配管主要指的是通信、网络、广播电视、安防监控等弱电系统的布线和管道工程。
下面将详细介绍弱电配管施工工艺要求。
一、弱电配管施工前的准备工作1.根据设计方案和弱电系统的布置图纸，编制弱电管线施工方案，确定配管线路、布线路径和管道走向等设计要求。
2.对施工区域进行清理，确保施工现场的卫生和安全，并确保没有障碍物影响弱电管线敷设工作。
3.确保施工区域的供电和照明工作正常运行，以提供必要的工作环境条件。
4.了解相关法律法规，保证施工过程中的安全和环保。
二、弱电配管材料的选择和准备1.根据设计要求选择合适的弱电管道材料，如PVC管道、镀锌钢管、不锈钢管等，确保材料质量符合国家相关标准。
2.检查弱电管道材料的规格、尺寸和数量等，确保材料的完整性和充足性。
3.准备相应的管件、固定件和配管工具，如弯头、三通、法兰、管夹、钳子、扳手等。
三、弱电配管施工的具体步骤1.按照设计要求进行管道的敷设，包括确定管道走向、布线路径和敷设距离等。
2.使用合适的工具，如管子割切机、弯管机等，进行管材的切割和弯曲。
3.确保弱电管线的施工质量，如管道的平整、直线度和圆度等，以保证弱电系统的正常运行。
4.根据管道敷设的需要，进行必要的支架和管道固定件的安装，确保管道的稳定性和安全性。
5.进行弱电管道的连接和固定工作，如管道的焊接、螺母的拧紧等。
6.进行弱电管道的验收工作，包括管道的外观检查、距离测量、压力测试等，确保管道的质量符合相关标准。
四、弱电配管施工的质量要求1.管材、管件和固定件的材质和规格应符合相关标准，保证施工质量和使用寿命。
2.弱电管道的布线路径应合理、美观，避免冲突和干扰。
3.弱电管道的弯曲半径应符合相关标准，避免管材变形和信号传输损失。
4.弱电管道的连接应牢固可靠，确保安全和质量。
5.弱电管道的外观应整齐、平整，不允许有毛刺、裂缝、变形等缺陷。
强电弱电施工规范与工艺
强电弱电施工规范与工艺一般规定1 、本章适用于楼层单相入户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；楼层相线( L ）颜色应统一，零线( N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω。
5 、各弱电子系统均用星型结构.6 、进线穿线管2~3根从户外引入信息接入箱。
出线穿线管从信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管(硬质 PVC 管)。
7 、直线管的管径利用率应为 50%～60% ，弯管的管径利用率应为 40％~50％ .8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度大于≤ 15 米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径.不得采用国家明令禁止的三通四通等.11、暗管弯曲半径不得小于该管外径的 6～10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于 100mm15、穿入配管导线的接头应设在接线盒内,接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密16、暗盒均应该加装螺接以保护线路主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定.①电源线：根据国家标准，单个电器支线、开关主线用标准 2。
5 平方毫米线；空调插座用4平方毫米线;②背景音乐线:标准2 × 0。
3 平方毫米线③环绕音响线:标准 100-300 芯无氧铜④视频线:标准AV 影音共享⑤网络线：超五类 UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形4 、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺，管口应平整5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
弱电施工的规范要求
一、电气线路敷设A．一般规定1．电缆（线）敷设前,做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。
2．线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。
3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施. 4。
当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时,加防火措施。
5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
8．线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9．敷设路时,不宜在混凝土土梁、柱上凿安装孔。
10．线路敷设完毕，应进行校线及编号,并按第一条的规定,测量绝缘电阻。
11．测量线路绝缘时,必须将已连接上的设备及元件断开。
B.电缆的敷设1．敷设电缆时的环境温度不应低于-7℃。
2．敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度。
3．多芯电缆的弯曲半径,不应小于其外径的6倍。
4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时,其相互间的距离应符合设计规定。
5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置;对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固：（1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。
（2)电缆倾斜坡度不超过45°且水平排列时，在每隔1～2个支架上。
弱电工程电缆桥架与管路施工工艺要求,收藏!
弱电工程电缆桥架与管路施工工艺要求，收藏！智能化弱电工程施工工艺要求，有几点特别的重要，主要为桥架和管线。
一、机电工程管线综合排布重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。
重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。
管线排布整齐有序、间距保持合理。
管线敷设随结构过渡流畅。
管线油漆均匀光亮，标识明确。
吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。
在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。
二、支、吊架施工工艺工艺要点：① 应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。
② 支架倒角打磨处理，倒角光滑。
③ 管线间距合理，并留出保温距离。
④ 保温管道支、吊架采用木托作为隔冷、隔热的系统U型卡子应采用扁钢制作。
扁钢宽度应与木托一致，U型卡子应与木托严密贴合。
⑤ 型钢大小选用合理，采用开孔器开孔，严禁气焊开孔。
螺栓下口统一外露2-3丝，不超过丝杆直径的1/2。
⑥ 管线集中处、转弯处、分支处、大口径阀门及配件两端应增设支、吊架进行承托，支、吊架间距应符合规范要求。
三、电缆桥架施工工艺工艺要点：① 应使用成品配件。
供货商无明确配件尺寸或尺寸数据不足，按此标准规格执行。
② 桥架翻弯时，若最大电缆直径小于70mm，桥架翻弯角度不大于30度，电缆最大直径小于等于50时，翻弯角度不大于45度。
③ 为保证大截面电缆在小桥架中敷设时，满足电缆弯曲半径要求，L应满足L≥10D-W/2。
④ 金属电缆桥架水平敷设时距地高度一般不宜低于2.5M，垂直敷设时距地1.8m时应加金属盖板保护（配电室、电井、技术层专用场所除外）。
⑤ 直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
弱电施工标准及技术要求
弱电施工标准及技术要求目录第一章弱电管、线、槽施工标准及要求 (2)1.1线、管、槽施工工艺要求 (2)1.1.1板槽安装及注意事项 (2)1.2电缆桥架的安装 (2)1.3线管的敷设 (3)1.4金属管的切割套丝 (3)1.5金属管弯曲 (3)1.6金属管的连接 (4)1.7弱电电缆敷设 (4)1.8模块箱、控制箱（柜、台）的安装 (4)1.9打孔穿线 (5)1.10线槽和PVC管的敷设 (5)1.11 线缆敷设 (5)1.12通信光缆的敷设 (6)第二章弱电机房建设 (7)2.1机房环境设计指标 (7)2.2照度设计指标 (7)2.3电气设计指标 (7)2.4噪声、电磁干扰、振动指标 (7)2.5主要技术方案和组织实施措施的详细描述 (8)2.5.1装修建设方案 (8)2.6供配电及照明系统 (9)2.6.1供配电系统 (9)2.6.2配电系统要求 (9)2.6.3供电方式 (9)2.6.4配电柜 (9)2.7防雷接地系统 (9)2.8供电防雷系统 (10)2.9综合布线系统 (10)2.10机房空调系统 (11)2.11机房环境监控的项目和内容 (11)2.11.1 配电系统 (11)2.11.2 UPS电源(包含直流电源) (11)2.11.3 空调设备 (11)2.11.4 视频监控 (11)2.11.5机房温湿度、漏水检测、烟雾报警、防雷系统、消防系统。
(11)2.12 UPS系统 (12)2.12.1支架与吊架安装要求 (12)2.12.2电池的安装 (12)第三章弱电施工现场注意事项 (13)第四章项目经理工作流程 (15)4.1前期准备阶段 (15)1、现场勘查 (15)2、准备工程物料和工程施工预算 (15)3、人力资源计划和项目施工进度计划表 (15)4、设备物料供货时间和设备物料进场检验单 (15)4.2施工阶段 (15)1、工程开工报告 (16)2、施工日志 (16)3、每周工程报告和下周计划工程报告 (16)4、设备安装记录，和物料使用记录 (16)5、配合甲方、监督施工队施工进度和质量 (16)6、紧急事件无法处理及时与公司领导沟通 (16)4.3调试开通阶段 (16)4.4工程验收阶段 (16)第一章弱电管、线、槽施工标准及要求1.1线、管、槽施工工艺要求1.1.1板槽安装及注意事项（1）垂直敷设的线槽必须按底架安装，水平部分用支架固定。
强弱电施工改造工艺
强弱电施工改造工艺强弱电施工改造工艺一、开槽配管及定位电路设计应多路化，确保空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线；插座和开关应分开，除一般照明、挂壁空调外，每个回路都应独立使用漏电保护器；强弱电应分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。
1.在墙身和地面开线槽之前，使用墨盒弹线以便定位。
管面与墙面应留约15mm的粉灰层，以防止墙面开裂。
2.未经允许，不得随意破坏或更改公共电气设施，如避雷地线、保护接地等。
3.当电源线管暗埋时，应考虑与弱电管线等保持500mm以上的距离。
电线管与热水管、煤气管之间的平行距离不得小于300mm。
4.墙面线管走向应尽可能减少转弯，并且要避开壁镜、家具等物的安装位置，以防止被电锤、钉子损伤。
5.在同一套房内，开关离地1200-1500mm之间，距门边150-200mm处，插座离地300mm左右。
插座开关应在同一水平线上，高度差小于8mm。
并列安装时高度差小于1mm，并且不被推拉门、家具等物遮挡。
6.床头两侧应设置电源插座及一个电话插座。
电脑桌附近，客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。
7.音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同，其插座或线盒与电源插座并列安装，但强弱电线路不允许共用一套管。
8.所有入墙电线采用16以上的PVC阻燃管埋设，导线占管径<40%空间，与盒底连接使用专用接口件。
9.使用导线管时，电源线管从地面穿出应做合理的转弯半径。
特别注意在地面下必须使用套管并加胶连接紧密，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤。
铺地板砖时PVC套管应被水泥沙浆完全覆盖。
二、电气安装1.电源相线分红、蓝、黄绿三种颜色。
火线用红色，零线用蓝色，地线黄绿色双色线。
单相电用户出线与进户线颜色相同，三相电路应按颜色分配布线。
2.大功率电器必须单独设回路。
电气配管安装工艺及施工方法
电气配管安装工艺及施工方法电气配管采用塑料管进行安装，主要使用PVC50、PVC32、PVC25口径的管子进行安装。
（一）电气线管敷设、安装一般规定1、电气线管在预埋施工前，应具下列条件：1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工；3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。
2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。
3、不得使用设计规定外的材料，在采购材料时应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。
（二）电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。
根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。
2、当主体结构验收后进入装置阶段再沿墙、楼地面按线管走向定位→弹线→切割机切槽→凿槽→墙体配电箱体装置→开关盒、插座盒装置→电气线管敷设→管槽、洞修补的程序进行施工。
3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。
4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。
（三）电气线管、箱体预留、预埋施工方案1、装置准备：认真熟悉图纸，根据电气平面布置图，井井有条的预留、预埋，并进一步核对位置及尺寸。
2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。
套管安装完成后，在混凝土浇筑完成后时，掌握好时机将套管取出。
3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下：1）在剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；2）关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；4、管路在转角、首尾端等处用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜恰当增设固定点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电配管施工工艺要求
1、管子安装前必须消除管内毛刺和铁锈并做防锈处理，钢管内壁要求平滑、不应有扁曲或节痕，管口要求挫光。
电线管的连接必须采用束结连接，焊管采用套管连接，管子需用钢锯切断，严禁用火焰、电焊切割。
2、管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时，可加大一号管径。
3、暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，严禁
“ S'弯或“U”弯。
进入墙体或凝泥土构件内的暗配管，其表面保护层不应小于15mm.
4、埋于地下的电线管道不宜穿过设备基础，在穿过建筑物基础时应加保护套管，管子在穿过伸缩缝或沉降缝时，应装接线盒，金属软管等补偿装置，并做好接地柔性跨接。
5、电管的弯头应用符合要求的弯管器弯制，弯头应呈圆弧曲线，弯曲处不得产生皱裂现象，椭圆度不得超过管径的10%。
弯曲半径一般要求不小于管外径的6 倍，埋设在地下或混凝土楼板内时应不小于管外径10倍,预埋混凝土内的管路尽量在二层钢筋之间，埋设于楼板内的管路应尽量避免重叠。
6、钢管采用套管连接时，套管长度宜为管径的1.5—3倍，管口必须对准，须满焊，可不再跨地线；钢管的连接必须用丝扣连接，扣连接时拧进丝扣长度宜接近1/2管接头的长度，不应少于5扣，外露丝扣应为2—3扣，严禁采用熔焊连接。
7、管盒连接采用锁紧螺母固定，管螺纹宜外露2-3扣。
8、建筑物内预埋管线应随土建施工预埋，应避免在高温、高压、潮湿及有强烈
震动的位置敷设。
预埋管与其他管线的最小净距应符合下表的规定。
其他管线
的相互关系
10、采用套管连接预埋于混凝土中的钢管，其连接处应作防漏处理，以防浇注时灰浆流入堵塞管路。
管路接头、管路进出箱盒处，要采取严格的防渗措施，以防水泥沙浆或其他建
筑材料进入管路或箱盒里。
11、暗配管线尽量避免穿越建筑物的变形缝（沉降或伸缩缝），设计时可在变形缝两侧分别设垂直主干系统自成单元。
如必须穿越变形缝时，暗配管线应做伸缩或沉降技术处理。
12、吊管吊筋间隔为1.5米，如果现场情况不允许的，酌情增加距离，但不得大于两米，否则增打吊筋
文明施工及安全注意事项
1施工现场应保持整洁，垃圾和废料应及时清楚，做到工完、料尽、场地清。
2现场内的设备材料的堆放应整齐、有序，标识应清楚，不妨碍交通。
3未经批准，不得任意在设备、结构、墙壁或楼板上开孔或焊接临时结构。
4电源线应规范布置，工作结束应及时盘绕回收。
5现场的安全施工设施、文明施工设施及消防设施严禁乱拆乱动。
6施工人员应有成品保护意识，严禁乱拆、乱拿和乱涂乱抹。
7进入施工现场的施工人员必须穿戴合格的劳动保护服装并正确佩戴安全帽。
严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋，以及短袖上衣或短裤进入施工现场。
严禁酒后进入施工现场。
8高空作业一定要系好安全带。
9安装桥架时要系牢吊装绳。
10临时脚手架一定要搭建牢固并符合规范要求。
11交叉作业或高处作业时，工具、材料、边角余料等严禁上下投掷，应用工具
带、箩筐或吊笼等吊运。
严禁在吊物下方接料或逗留。
12在夜间或光线不足施工区施工作业，做到无照明死角。
13安全用电，临时用电电缆一定要架在稳定的支架上；使用小型电动工具必须
接在带漏电保护器的开关上，如小型电动工具漏电，应立即停止施工，并找专业人员修理。
14认真检查接地线焊接点的可靠性。
15在高处进行电焊作业时，宜设专人进行拉合闸和调节电流等作业。
16严禁随身携带电焊导线、气焊软管登高或从高处跨越，应在切断电源和气源后用绳索提吊。
17严格合对施工所用材料的型号规格是否与图纸所示一至。
18必须服从现场管理。
