机械设计基础平面机构的运动简图及自由度
归纳起来， 在下述场合中常出现虚约束：
（1） 运动轨迹重叠时， 如图2-16所示。
(2) 两构件同步在几处接触而构成多种移动副，且各移动副 旳导路相互平行时，其中只有一种起约束作用，其他都是虚约 束，如图2-15。
(3) 两构件同步在几处配合而构成几种回转副，且各回转副 轴线相互重叠时，这时只有一种回转副起约束作用，其他都是 虚约束。例如回转轴一般都有两个或两个以上同心轴承支持， 但计算时只取一种。
F=3n-2pL-pH=3×3-2×4-0=1
此成果与实际情况一致。
图2-15 机构中旳虚约束（两构件同步在几处接触
而构成多种移动副，且各移动副旳导路相互平行）
图2-16(a)、(b)所示为机车车轮联动装置和机构运动简图。图 中旳构件长度为lAB=lCD=lEF, lBC=lAD, lCE=lDF。该机构旳自 由度为
假如一种平面机构有N个构件，其中必有一种构件是机架( 固定件)，该构件受到三个约束而自由度自然为零。此时，机构 旳活动构件数为n＝N－1。显然，这些活动构件在未连接构成 运动副之前总共应具有3n个自由度。而当这些构件用运动副联 接起来构成机构之后，其自由度数即随之降低。若机构中共有 pL个低副和pH个高副，则这些运动副引入旳约束总数为 2pL+pH。 所以，用活动构件总旳自由度数减去运动副引入旳约 束总数就是机构旳自由度数。机构旳自由度用F表达，即:
件作为机架，运动链相对机架旳自由度必须不小于零，且 原动件数目等于运动链旳自由度数。
图2-12 刚性桁架
对于图2-12所示旳构件组合， 其自由度为
F 2n 2 pL pH 3 2 2 3 0 0
计算成果F＝0，阐明该构件组合中全部活动构件旳总自由度数 与运动副所引入旳约束总数相等，各构件间无任何相对运动旳 可能，它们与机架(固定件)构成了一种刚性桁架，因而也就不 称其为机构。但它在机构中，可作为一种构件处理。

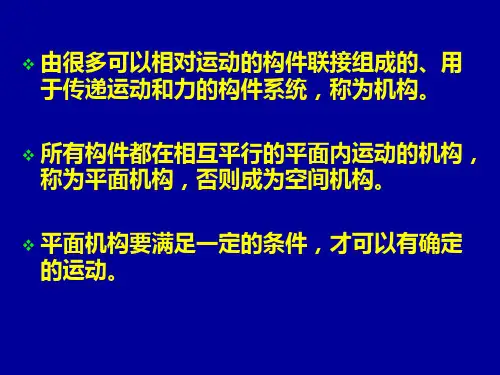

第1章 平面机构运动简图及自由度
表示机构各构件 之间相对运动的简化 图形，称为机构运动 简图。
3
2
4
1
5
10 C 11
8 ,9 3
7D B
18
4 A1
例： 试绘制下图所示颚式破碎机的机构运动简图。
2A 1 B
3
D
1
C
4
颚式破碎机及其机构简图
3.运动链
运动链:若干个构件通过运动副联接而成的相互间可作相对运动的系统。 闭式运动链简称闭链：运动链的各构件首尾封闭 开式运动链简称开链：未构成首尾封闭的系统
任意复杂的平面机构都可看作是在最简机构的基础上连 接一些基本杆组所构成的。
牛头刨床的组合过程 牛头刨运动
3.高副低代
高副低代——采用低副代替高副进行变通处理 的方法
代换原则 : * 代换前后保持机构的自由度不变 * 代换前后保持机构的运动关系不变
要点— 找出两高副元素的接触点处的公法线和 曲率中心
(b) F 3n 2PL PH 3 6 28 1 1
3. 机构具有确定运动的条件
机构的自由度也即是机构所具有的独立 运动的个数。
从动件是不能独立运动的，只有原动件 才能独立运动。通常每个原动件只具有一个 独立运动，因此，机构自由度必定与原动件 的数目相等。
如图所示的五杆机构中，原动件数等于1，机构自
如果一个平面机构中有n个活动构件（机架不 计在内）；其中有PL个低副和PH个高副。这些活 动构件在未用运动副联接之前的自由度总数为3n。
当用PL个低副和PH个高副联接成机构之后，全 部运动副所引入的约束数为 2PL+1PH。
该机构的自由度数 F 为：
F = 3n-2PL-PH
F = 3n-2PL-PH
3
2
4
1
5
10 C 11
8 ,9 3
7D B
18
4 A1
例： 试绘制下图所示颚式破碎机的机构运动简图。
2A 1 B
3
D
1
C
4
颚式破碎机及其机构简图
3.运动链
运动链:若干个构件通过运动副联接而成的相互间可作相对运动的系统。 闭式运动链简称闭链：运动链的各构件首尾封闭 开式运动链简称开链：未构成首尾封闭的系统
任意复杂的平面机构都可看作是在最简机构的基础上连 接一些基本杆组所构成的。
牛头刨床的组合过程 牛头刨运动
3.高副低代
高副低代——采用低副代替高副进行变通处理 的方法
代换原则 : * 代换前后保持机构的自由度不变 * 代换前后保持机构的运动关系不变
要点— 找出两高副元素的接触点处的公法线和 曲率中心
(b) F 3n 2PL PH 3 6 28 1 1
3. 机构具有确定运动的条件
机构的自由度也即是机构所具有的独立 运动的个数。
从动件是不能独立运动的，只有原动件 才能独立运动。通常每个原动件只具有一个 独立运动，因此，机构自由度必定与原动件 的数目相等。
如图所示的五杆机构中，原动件数等于1，机构自
如果一个平面机构中有n个活动构件（机架不 计在内）；其中有PL个低副和PH个高副。这些活 动构件在未用运动副联接之前的自由度总数为3n。
当用PL个低副和PH个高副联接成机构之后，全 部运动副所引入的约束数为 2PL+1PH。
该机构的自由度数 F 为：
F = 3n-2PL-PH
F = 3n-2PL-PH
自由度及机构运动简图
自由度及机构运动简图
经运动副相联后，构件自由度的变化：
y
y
2
y x
θ1 x R=2, F=1
12
x
S
R=2, F=1
1
2
R=1, F=2
运动副 自由度数 约束数
回转副
1 + 2 =3
移动副
1 + 2 =3
高副
2 + 1 =3
结论：构件自由度＝3－约束数＝自由构件的自由度数－约
束数
自由度及机构运动简图
6）两构件构成高副，两处接触，且法线重合。 如等宽凸轮
注意： 法线不重合时，变 成实际约束！
n2
A n1
n1 A’ n2
自由度及机构运动简图
W
n1
n2
A
A’
n1
n2
注意：各种出现虚约束的场合都是有条件的 ! 虚约束的作用： ①改善构件的受力情况，如多个行星轮。 ②增加机构的刚度，如轴与轴承、机床导轨。 ③使机构运动顺利，避免运动不确定，如车轮。
自由度及机构运动简图
⑧计算图示大筛机构的自由度(见教材图2-13)。
复合铰链: 位置C ，2个低副 C 局部自由度 1个
B 虚约束 E’
n= 7 PL = 9 PH = 1
E’ E F
G
A
o
D
F=3n － 2PL － PH =3×7 －2×9 －1 =2
自由度及机构运动简图
⑨计算图示包装机送纸机构的自由度。 分析：
B2 C
E
解：n= 4， PL= 6， PH=0
1
4
3
F=3n － 2PL － PH
A
D
F
=3×4 －2×6
经运动副相联后，构件自由度的变化：
y
y
2
y x
θ1 x R=2, F=1
12
x
S
R=2, F=1
1
2
R=1, F=2
运动副 自由度数 约束数
回转副
1 + 2 =3
移动副
1 + 2 =3
高副
2 + 1 =3
结论：构件自由度＝3－约束数＝自由构件的自由度数－约
束数
自由度及机构运动简图
6）两构件构成高副，两处接触，且法线重合。 如等宽凸轮
注意： 法线不重合时，变 成实际约束！
n2
A n1
n1 A’ n2
自由度及机构运动简图
W
n1
n2
A
A’
n1
n2
注意：各种出现虚约束的场合都是有条件的 ! 虚约束的作用： ①改善构件的受力情况，如多个行星轮。 ②增加机构的刚度，如轴与轴承、机床导轨。 ③使机构运动顺利，避免运动不确定，如车轮。
自由度及机构运动简图
⑧计算图示大筛机构的自由度(见教材图2-13)。
复合铰链: 位置C ，2个低副 C 局部自由度 1个
B 虚约束 E’
n= 7 PL = 9 PH = 1
E’ E F
G
A
o
D
F=3n － 2PL － PH =3×7 －2×9 －1 =2
自由度及机构运动简图
⑨计算图示包装机送纸机构的自由度。 分析：
B2 C
E
解：n= 4， PL= 6， PH=0
1
4
3
F=3n － 2PL － PH
A
D
F
=3×4 －2×6
机械设计基础第章运动简图
平面高副
两构件通过点或线接触组成的运动副称
为高副。 图1-3a)中的车轮与钢轨、图b)中凸轮
与从动件、图c)中轮齿1与轮齿2分别在
接触点处组成高副。
第四页，编辑于星期五：十一点 三十七分。
§1-2 机械系统的运动简图设计
实际构件的外形和结构往往很复杂，在 研究机械运动时，为简化问题，有必要撇开 那些与运动无关的构件外形和运动副的具体 构造，仅用简单线条和规定符号来表示构件 和运动副，并按比例定出各运动副的位置。 这种说明机构各构件间相对运动关系的简化 图形，称为机构运动简图。
= 3×2-2×2-1=1
第二十五页，编辑于星期五：十一点 三十七分。
局部自由度
局部自由度 — 与输出构件运动无关的 自由度。
不难看出，在这个机构中，无论滚子是否 转动或转动快慢，滚子中心的运动规律 (即输出构件的运动规律)都不会受到影响。
可设想将滚子与推杆（输出构件）焊成 一体(转动副也随之消失)。
第九页，编辑于星期五：十一点 三十七分。
例：试绘制内燃机的机构运动简图
解：1）分析运动，确定构件的
类型和数量
进气阀3
2）确定运动副的类型和数
目
3）选取比例尺，根据机
构运动尺寸，定出各运动副间的 相对位置
活塞2 顶杆8 连杆5
曲轴6
4）画出各运动副和机构 符号，并表示出各构件
齿轮 10
排气阀 4气缸体 1
第三十页，编辑于星期五：十一点 三十七分。
例3：牛头刨床主体机构
F=3n－2Pl －Ph =3×6－2×8－1=1
第三十一页，编辑于星期五：十一点 三十七分。
小结
第三十二页，编辑于星期五：十一点 三十七分。
2平面机构运动简图与自由度
一个做平面运动的自由构件具 有三个自由度，因此，平面机 构的每个活动构件，在未用运 动副联接之前，都有三个自由 度，即沿着X轴和Y轴移动，以 及在XOY平面内转动 当构件组成运动副之后，它们 的相对运动就会受到约束，自 由度就会随之减少不同种类的 运动副引入的约束不同，所保 留的自由度也不同
用一对节圆表示相 互啮合的齿轮
齿 轮 传 动
(e)
图f表示 凸轮
其他常用零部件的表示方法
可以参看国标GB4460－84
《机械制图机构运动简图符号》
凸 轮 传 动
(f)
四、机构中的构件分类
机构的组成：
机构＝机架＋原动件＋从动件
1个 1个或几个 若干
机架 － 作为参考系的构件，用来支撑活动构件的构件。
转动副
转动副
移动副
2-1 运动副及其分类
高副 两构件以点或线接触而构成的运动副。
凸轮副
齿轮副间运动副:
这些运动副两构件之间的相对运动是空间运动。
1
2
球面副
螺旋副
举例：绘制破碎机的机构运动简图。
2-2平面机构运动简图
例题1 绘制如图所示的颚式破碎机主体机构的运动简图
绘制图示鳄式破碎机的运动简图。
2 B
A
1
3 D
C
4
绘制图示偏心泵的运动简图
1
3
4 2
8 7
1 5 6
9
10
内燃机中的 顶杆8与缸体 之间就组成 两个导路平 行的移动副， 那么其中一 个就是虚约 束。
内燃机
（2）两个构件之间组成多个轴线重合的回转副时， 只有一个回转副起作用，其余都是虚约束。
用一对节圆表示相 互啮合的齿轮
齿 轮 传 动
(e)
图f表示 凸轮
其他常用零部件的表示方法
可以参看国标GB4460－84
《机械制图机构运动简图符号》
凸 轮 传 动
(f)
四、机构中的构件分类
机构的组成：
机构＝机架＋原动件＋从动件
1个 1个或几个 若干
机架 － 作为参考系的构件，用来支撑活动构件的构件。
转动副
转动副
移动副
2-1 运动副及其分类
高副 两构件以点或线接触而构成的运动副。
凸轮副
齿轮副间运动副:
这些运动副两构件之间的相对运动是空间运动。
1
2
球面副
螺旋副
举例：绘制破碎机的机构运动简图。
2-2平面机构运动简图
例题1 绘制如图所示的颚式破碎机主体机构的运动简图
绘制图示鳄式破碎机的运动简图。
2 B
A
1
3 D
C
4
绘制图示偏心泵的运动简图
1
3
4 2
8 7
1 5 6
9
10
内燃机中的 顶杆8与缸体 之间就组成 两个导路平 行的移动副， 那么其中一 个就是虚约 束。
内燃机
（2）两个构件之间组成多个轴线重合的回转副时， 只有一个回转副起作用，其余都是虚约束。
机械原理 第1章-平面机构
28
F 3 7 2 10 1
F 3 10 2 14 2
教本P25题1-27 a,b,c----求自度
F 3 7 2 10 1
29
F=3*6-2*8-1=1
注意有局部自由度， 大小凸轮是同一体 F=3*9-2*12-2=1
F=3*4-2*4-2=2
F 3 4 2 5 2
上图中，机构的自 由度为：F 33 2 4 源自1上图中，机构的自由 度为：
而主动件数2，F小 于 2 ，当主动件 1 和 3 都如图转动时，杆 件 2 可能损坏，其运 动也不能确定。
F 3 4 2 6 0
自由度为0，机构变 成了桁架，它的构件 之间不可能产生相对 运动。
从上图中可看出，高副低代构件都是包含一个构件两个低副，总的自由试 19 是-1，即限制了一个自由度，相当于一个高副。
高副低代例
图1-17 高副低代
图1-18高副低代 应注意，这些替代 中，只是在此瞬时 位置是正确的，如 果变化位置，则替 代也要发生变化。 另外替代后，活动 构件数和运动副数 与原构件也可能变 化了。
(b)去除局部自由度和虚 约束后的运动简图
F 3 8 2 1111 1
16
椭圆仪的虚约束分 析:不管什虚约束,首 先要把不起约束作 用的构件找出来,这 个构件就是虚约束, 然后去掉这个构件 来计算自度. 右图中,由于 AB=DB=BC,所以当 AB杆绕A点转动 时,C点始终会沿X线 移动,所以滑块3对C 图1-13 椭圆仪 点不起约束作用,滑 块3是虚约束去掉.这活动构件有:滑块4,杆2,杆1,即n=3;转动副 有A 、B、D，移动副有4（滑块），即PL=4，这样椭圆仪的 17 自由度：F=3n-2PL-PH=3*3-2*4=1
F 3 7 2 10 1
F 3 10 2 14 2
教本P25题1-27 a,b,c----求自度
F 3 7 2 10 1
29
F=3*6-2*8-1=1
注意有局部自由度， 大小凸轮是同一体 F=3*9-2*12-2=1
F=3*4-2*4-2=2
F 3 4 2 5 2
上图中，机构的自 由度为：F 33 2 4 源自1上图中，机构的自由 度为：
而主动件数2，F小 于 2 ，当主动件 1 和 3 都如图转动时，杆 件 2 可能损坏，其运 动也不能确定。
F 3 4 2 6 0
自由度为0，机构变 成了桁架，它的构件 之间不可能产生相对 运动。
从上图中可看出，高副低代构件都是包含一个构件两个低副，总的自由试 19 是-1，即限制了一个自由度，相当于一个高副。
高副低代例
图1-17 高副低代
图1-18高副低代 应注意，这些替代 中，只是在此瞬时 位置是正确的，如 果变化位置，则替 代也要发生变化。 另外替代后，活动 构件数和运动副数 与原构件也可能变 化了。
(b)去除局部自由度和虚 约束后的运动简图
F 3 8 2 1111 1
16
椭圆仪的虚约束分 析:不管什虚约束,首 先要把不起约束作 用的构件找出来,这 个构件就是虚约束, 然后去掉这个构件 来计算自度. 右图中,由于 AB=DB=BC,所以当 AB杆绕A点转动 时,C点始终会沿X线 移动,所以滑块3对C 图1-13 椭圆仪 点不起约束作用,滑 块3是虚约束去掉.这活动构件有:滑块4,杆2,杆1,即n=3;转动副 有A 、B、D，移动副有4（滑块），即PL=4，这样椭圆仪的 17 自由度：F=3n-2PL-PH=3*3-2*4=1
平面机构运动副和运动简图
构件的表示方法
可以组成两个运动副的构件
构件的表示方法
可以组成三个运动副的构件
运动副的表示方法:
(1)a、b、c是由两个构件组成转动副的表示方法。用圆圈表示转动 副．其圆心代表相对转动轴线。
(2)d、e、f是两构件组成移动副的表示方法，移动副的导路 必须与相对移动方向一致。图中画阴影线的构件表示机架。 (3)两构件组成高副时，在简图中应当画出两构件接触处的 曲线轮廓．
见版图/仿真动画
曲柄、连杆、齿扇、 齿条活塞、机架。 曲柄为原动件， 其余为从动件， 当曲柄匀速转动时， 活塞在汽缸中往复移 动。
2、自卸货车
见版图/仿真动画（连杆/演化/摇块）
3、抽水机构
见版图/仿真动画（连杆/演化/摇块）
习题2-3
4、偏心轮机构
见版图/仿真动画（连杆/演化/摇块）
机构运动简图/颚式破碎机
2 B
A
1
3 D
C
4 注意!
插入flash
内燃机机构运动简图
作业
Hale Waihona Puke 2-52、绘制图示偏心轮油泵的运动 简图
3
2 1 4
偏心泵
习题2-5d
2-5b手动冲床
连杆/演化/多杆机构
空间运动副－两构件的相对运动为空间运动。
球面副
球销副
螺旋副
见仿真动画
本节主要应解决的问题：
如何用简单线条和符号绘制的机构运动简图来表示实际机械 ？
2.2 平面机构运动简图
机构运动简图:
实际构件的外形和结构往往很复杂，为使问题 简化，用简单线条和符号来表示构件和运动副，按 比例定出各运动副的位置。这种说明机构各构件间 相对运动关系的简化图形．称为~。
机械设计-运动副和平面机构运动简图
图4-1.1 点、线、面接触
运动副按两个构件的运动关系分为平面运动副和空间运动副；按其接触形式分为点、 线接触的高副和面接触的低副；按其相对运动形式分为转动副(回转副或铰链)、移动副、 螺旋副和球面副。
图4-1.1 点、线、面接触
在平面机构中，两个构件之间通过面 接触而组成的运动副称为低副。根据两个构 件之间的相对运动形式，低副又可分为转动 副和移动副。
运动副和平面机构运 动简图
01 转动副
运动副和平面 机构运动简图
02 移动副 03 齿轮副
04 凸轮副
05 平面机构运动简图
从运动的角度看，机器、机构是由 构件组成的，机器中做独立运动的单元 称为构件，各构件之间具有确定的相对 运动，如图中的构件1、2、3、4。这种 具有确定相对运动的连接叫做运动副， 1-2、2-3、3-4分别构成一个运动副。
例、绘制图4-11所示颚式破碎机的机构运动简图
(1)分析机构的组成及运动情况。偏心轴1跟带轮5 连成一体为主动件，动颚板2和肘板3为从动件， 定颚板和D 固定处为机架，该机构由机架和三个活 动构件组成。
(2)确定运动副的类型及其数目。偏心轴1与机架组 成转动副A；偏心轴1与动颚板2组成转动副B；肘 板3与动颚板2组成转动副C；肘板3与机架组成转 动副D。可见该机构共有四个转动副。
外啮合 圆柱齿 轮传动
图4-1.8 移动副的表示方法
2. 构件的表示方法
构件用直线或小方块等来表示，画有斜线的表示机架，如图4-1.10所示。
图4-1.10 齿轮副和 凸轮副的 表示方法
3. 绘制平面机构运动简图的步骤
(1)分析机构的组成和运动情况。观察机构的运动情况，找出主动件、从动件和机架。从主 动件开始，沿着传动路线分析各构件间的相对运动关系，确定机构中构件的数目。 (2)确定运动副的类型及其数目。 (3)选择视图平面。 (4)选取适当的比例尺，绘制机构运动简图。 (5)从原动件开始，按传动顺序标出各构件的编号和运动副代号。在原动件上标出箭头表示 其运动方向。
运动副按两个构件的运动关系分为平面运动副和空间运动副；按其接触形式分为点、 线接触的高副和面接触的低副；按其相对运动形式分为转动副(回转副或铰链)、移动副、 螺旋副和球面副。
图4-1.1 点、线、面接触
在平面机构中，两个构件之间通过面 接触而组成的运动副称为低副。根据两个构 件之间的相对运动形式，低副又可分为转动 副和移动副。
运动副和平面机构运 动简图
01 转动副
运动副和平面 机构运动简图
02 移动副 03 齿轮副
04 凸轮副
05 平面机构运动简图
从运动的角度看，机器、机构是由 构件组成的，机器中做独立运动的单元 称为构件，各构件之间具有确定的相对 运动，如图中的构件1、2、3、4。这种 具有确定相对运动的连接叫做运动副， 1-2、2-3、3-4分别构成一个运动副。
例、绘制图4-11所示颚式破碎机的机构运动简图
(1)分析机构的组成及运动情况。偏心轴1跟带轮5 连成一体为主动件，动颚板2和肘板3为从动件， 定颚板和D 固定处为机架，该机构由机架和三个活 动构件组成。
(2)确定运动副的类型及其数目。偏心轴1与机架组 成转动副A；偏心轴1与动颚板2组成转动副B；肘 板3与动颚板2组成转动副C；肘板3与机架组成转 动副D。可见该机构共有四个转动副。
外啮合 圆柱齿 轮传动
图4-1.8 移动副的表示方法
2. 构件的表示方法
构件用直线或小方块等来表示，画有斜线的表示机架，如图4-1.10所示。
图4-1.10 齿轮副和 凸轮副的 表示方法
3. 绘制平面机构运动简图的步骤
(1)分析机构的组成和运动情况。观察机构的运动情况，找出主动件、从动件和机架。从主 动件开始，沿着传动路线分析各构件间的相对运动关系，确定机构中构件的数目。 (2)确定运动副的类型及其数目。 (3)选择视图平面。 (4)选取适当的比例尺，绘制机构运动简图。 (5)从原动件开始，按传动顺序标出各构件的编号和运动副代号。在原动件上标出箭头表示 其运动方向。
第2章平面机构运动简图
杆状构件截面形状
第2章平面机构运动简图
2.1.2 构件
2.具有移动副元素 和转动副元素的构件
单缸内燃机
第2章平面机构运动简图
2.1.3.构件和运动副的表示方法（表2-1）
1
2
3 4
构件的结构及其表示
第2章平面机构运动简图
运动副的表示
2
2
2
2
1
1
1
1
(a)
(b)
(c)
(d)
转动副的表示
第2章平面机构运动简图
第2章 平面机构的运动简图 及自由度
2.1 机构的组成 2.2 平面机构的运动简图 2.3 平面机构自由度
第2章平面机构运动简图
本章知识导读
1.主要内容 机构的组成及运动特点，平面机构 运动简图的绘制以及机构自由度的计算。 2.重点、难点提示 平面机构运动简图的绘制以及机构 自由度的计算。
第2章平面机构运动简图
2.1 机构的组成—构件与运动副
齿轮机构
凸轮机构
第2章平面机构运动简图
连杆机构
2.1 机构的组成—构件与运动副
2.1.1 运动副
1.运动副的概念
两构件之间直接接触并能产生 一定相对运动的连接称为运动副。
两构件只能在同一平面内做 相对运动的运动副称为平面运动副。
第2章平面机构运动简图
2.1.1 运动副
=3×7-2×10-0=1
第2章平面机构运动简图
2.3.3 复合铰链、局部自由度和虚约束
2.局部自由度
局部运动并不影响其他构件的运动。这些构件所产生的 这种局部运动的自由度称为局部自由度。
在计算机构自由 度时，局部自由度应 略去不计。
该机构的自由度为 F=3n-2PL -PH
第2章平面机构运动简图
2.1.2 构件
2.具有移动副元素 和转动副元素的构件
单缸内燃机
第2章平面机构运动简图
2.1.3.构件和运动副的表示方法（表2-1）
1
2
3 4
构件的结构及其表示
第2章平面机构运动简图
运动副的表示
2
2
2
2
1
1
1
1
(a)
(b)
(c)
(d)
转动副的表示
第2章平面机构运动简图
第2章 平面机构的运动简图 及自由度
2.1 机构的组成 2.2 平面机构的运动简图 2.3 平面机构自由度
第2章平面机构运动简图
本章知识导读
1.主要内容 机构的组成及运动特点，平面机构 运动简图的绘制以及机构自由度的计算。 2.重点、难点提示 平面机构运动简图的绘制以及机构 自由度的计算。
第2章平面机构运动简图
2.1 机构的组成—构件与运动副
齿轮机构
凸轮机构
第2章平面机构运动简图
连杆机构
2.1 机构的组成—构件与运动副
2.1.1 运动副
1.运动副的概念
两构件之间直接接触并能产生 一定相对运动的连接称为运动副。
两构件只能在同一平面内做 相对运动的运动副称为平面运动副。
第2章平面机构运动简图
2.1.1 运动副
=3×7-2×10-0=1
第2章平面机构运动简图
2.3.3 复合铰链、局部自由度和虚约束
2.局部自由度
局部运动并不影响其他构件的运动。这些构件所产生的 这种局部运动的自由度称为局部自由度。
在计算机构自由 度时，局部自由度应 略去不计。
该机构的自由度为 F=3n-2PL -PH
平面机构及运动简图
高性能材料的发展将为平面机 构的设计提供更大的灵活性， 如轻质高强材料可以减轻机构 重量，提高运动效率；耐磨耐 腐蚀材料可以增强机构的耐久 性和可靠性。
随着人工智能和自动化技术的 不断发展，未来平面机构的设 计、分析和优化将更加智能化 和自动化，提高设计效率和质 量。
平面机构的研究将越来越多地 与其他学科进行交叉融合，如 控制理论、计算机科学、生物 医学等，以拓展应用领域和推 动技术创新。
由至少一个导杆（即具有滑动副的杆 件）与其他杆件组成的连杆机构。具 有传动效率高、运动平稳等特点。
滑块四杆机构
由四个杆件和一个滑块组成，滑块可 以在某一杆件上滑动。具有结构紧凑、 设计灵活等特点。
连杆机构设计原则和方法
设计原则
满足运动学要求，实现预期的运动轨迹和速度；满足动力学要求，保证机构的 传力性能和效率；满足结构紧凑、制造简便等要求。
02 平面机构组成及运动副
组成要素
01
02
03
构件
平面机构中的运动单元体， 具有独立的运动特性。
运动副
连接两个构件并保持其相 对运动的装置，分为低副 和高副。
自由度
描述机构运动独立参数的 数目，决定机构运动的可 能性。
运动副类型与特点
转动副
允许两构件绕公共轴线作 相对转动的运动副，如铰 链。
移动副
07 总结与展望
平面机构研究现状总结
1 2 3
平面机构类型多样性
目前已知的平面机构类型非常丰富，包括连杆机 构、凸轮机构、齿轮机构等，每种机构都有其独 特的工作原理和应用场景。
运动简图分析方法
运动简图是平面机构分析和设计的重要工具，通 过绘制和分析运动简图，可以清晰地表达机构的 运动特性和力学特性。
机械设计基础-平面机构运动简图及自由度
该机构的自由度数F：
F=3n-2PL-PH
（1-1）
机械设计基础-平面机构运动简图 及自由度
式（1-1）就是平面机构自由度的 计算公式。由公式可知，机构自由度F 取决于活动构件的数目以及运动副的 性质和数目。
机构的自由度必须大于零，机构才 能够运动，否则成为桁架。
机械设计基础-平面机构运动简图 及自由度
图1-9 回转副约束 机械设计基础-平面机构运动简图 及自由度
2． 高副 如图1-10所示，只约束了沿接触
处公法线n-n方向移动的自由度，保 留绕接触处的转动和沿接触处公切线 t-t方向移动的两个自由度。
图1-10 高副约束 机械设计基础-平面机构运动简图 及自由度
结论：在平面机构中，
①每个低副引入两个约束，使机构失去 两个自由度；
例1-3 计算图1-6b）所示活塞泵自由度。
机械设计基础-平面机构运动简图 及自由度
解：除机架外，活塞泵有四个活动构件， n=4；
四个回转副和一个移动副共5个低副， PL=5； 一个高副，PH=1。
由式(1-1)得：
F=3n-2PL-PH=34-25-11=1
该机构的自由度等于1。
机械设计基础-平面机构运动简图 及自由度
例1-2 绘制图1-6a)所示活塞泵机构的运 动简图。
图1-6 活塞泵及其机构简图
机械设计基础-平面机构运动简图 及自由度
§1-3 平面机构的自由度
自由度是构件可能出现的独立运动。任何 一个构件在空间自由运动时皆有六个自由度。
它可表达为在直角坐标系内沿着三个坐标 轴的移动和绕三个坐标轴的转动。
而对于一个作平面运动的构件，则只有 三个自由度，如图1-7所示。即沿x轴和y轴移 动，以及在Oxy平面内的转动。
F=3n-2PL-PH
（1-1）
机械设计基础-平面机构运动简图 及自由度
式（1-1）就是平面机构自由度的 计算公式。由公式可知，机构自由度F 取决于活动构件的数目以及运动副的 性质和数目。
机构的自由度必须大于零，机构才 能够运动，否则成为桁架。
机械设计基础-平面机构运动简图 及自由度
图1-9 回转副约束 机械设计基础-平面机构运动简图 及自由度
2． 高副 如图1-10所示，只约束了沿接触
处公法线n-n方向移动的自由度，保 留绕接触处的转动和沿接触处公切线 t-t方向移动的两个自由度。
图1-10 高副约束 机械设计基础-平面机构运动简图 及自由度
结论：在平面机构中，
①每个低副引入两个约束，使机构失去 两个自由度；
例1-3 计算图1-6b）所示活塞泵自由度。
机械设计基础-平面机构运动简图 及自由度
解：除机架外，活塞泵有四个活动构件， n=4；
四个回转副和一个移动副共5个低副， PL=5； 一个高副，PH=1。
由式(1-1)得：
F=3n-2PL-PH=34-25-11=1
该机构的自由度等于1。
机械设计基础-平面机构运动简图 及自由度
例1-2 绘制图1-6a)所示活塞泵机构的运 动简图。
图1-6 活塞泵及其机构简图
机械设计基础-平面机构运动简图 及自由度
§1-3 平面机构的自由度
自由度是构件可能出现的独立运动。任何 一个构件在空间自由运动时皆有六个自由度。
它可表达为在直角坐标系内沿着三个坐标 轴的移动和绕三个坐标轴的转动。
而对于一个作平面运动的构件，则只有 三个自由度，如图1-7所示。即沿x轴和y轴移 动，以及在Oxy平面内的转动。
2平面机构-运动副和运动简图1
抽水机构
见（版图）/仿真动画（连杆/演化/摇块）
4
3 2
1
哪是原动件？哪是从动件？
机构中的构件可分为三类：
（1）固定件 —用来支撑活动构件的构件。又称机架。
如内燃机中的汽缸体、机床的床身等。
（2）原动件 —运动规律已知的活动构件。它的运动 是由外界输入的,故又称为输入构件。
如内燃机中的活塞。
（3）从动件 —机构中随着原动件的运动而运动的其 余活动构件。如内燃机中的连杆和曲轴
曲柄为原动件曲柄为原动件其余为从动件其余为从动件当曲柄匀速转动时当曲柄匀速转动时活塞在汽缸中往复移活塞在汽缸中往复移2自卸货车见版图仿真动画连杆演化摇块4偏心轮机构见版图仿真动画连杆演化偏心轮4偏心轮机构见版图仿真动画平面机构运动简图机构运动简图机构运动简图颚式破碎机注意
第2章 平面机构运动简图 及自由度
2.1 运动副
2.2 平面运动机构简图 2.3 平面机构的自由度
2.1 运动副
运动副—两构件之间直接接触并能作相对运动
的可动联接，称为运动副。三个条件，缺一不可 运动副元素——直接接触的部分（点、线、面）
例如：凸轮、齿轮齿廓、活塞与缸套等。
2.1 运动副的分类
移动副(直线运动) 低副 (面) 回转副(转动)
本节主要应解决的问题：
如何用简单线条和符号绘制机构运动简图来表示实际机械
机构运动简图:
实际构件的外形和结构往往很复杂，为使问题 简化，用简单线条和符号来表示构件和运动副，按 比例定出各运动副的位置。这种说明机构各构件间 相对运动关系的简化图形．称为~。
构件、运动副的表示方法
举例
4 3
2
1
题2-3图 手摇唧筒
仿真动画(连杆/演化/多杆机构)
第二章平面机构的运动简图及自由度
错误
F=3n-2PL-PH= 3*3-2*(2+1)-1=2
正确
F=3n-2PL-PH= 3*2-2*2-1=1
2 局部自由度
• 对整个机构运动无关 的自由度称为局部自 由度。在计算机构自 由度时，局部自由度 应当舍弃不计。如凸 轮机构中的滚子带来 一个局部自由度
3 虚约束
• 不起独立限制作 用的约束称为虚 约束。如图所示 的平行四边形机 构中，加上一个 构件5，便形成具 有一个虚约束的 平行四边形机构。
出机构预期运动规律的从动件为输出构 件
• 绘制机构运动简图的步骤 • 1）确定机构中的原动部分和工作部分，然后
再把两者之间的传动搞清楚，从而找出组成机
构的所有构件并确定构件间的运动副类型。
• 2）恰当地选择投影面。一般选择机构中与多
数构件的运动平面相平行的面为投影面。
• 3）选择适当的比例尺，绘制出机构的运动简
高副两构件通过点或线接触组成的运动副?空间运动副球面副螺旋副等yz平面内有两个自由度即平面高副提供1个约束球面低副球面高副螺旋副22平面机构运动简图?用简单的线条和符号来表示构件和运动副按比例尺寸画出机构中各构件间相对运动关系的简单图形?运动副的表示方法转动副移动副?机架abcd?构件的表示方法构件的分类
8
9 10
H
C:复合铰链
G
E
F
C B
A
滚子为局部 自由度
E'
E：虚约束
D
F=3n-2PL-PH=3*6-2*8-1=1
推土机机构 •F=3*5-2*7=1
锯
木
机 机
•F=3*8-2*11-1=1
构
•
•F=3*6-2*8-1=1 平 炉 渣 口 堵 塞 机 构
第2章--机构运动简图
2
C: 复合铰链 M 和 N 、 E 虚约束 和F: G: 局部自由度
小结：
1、运动副的定义和分类 运动副：由两构件直接接触形成的可动联接
分类：高副(点或线接触的运动副)和低副(面接触的运动副)
2、能绘制机构运动简图 3、重点掌握平面机构的自由度计算及注意事项，明确复合铰链 局部自由度、虚约束等
1）平面机构自由度的计算公式： F 3n 2PL PH
F 3n 2PL PH 34 24 2
2
n7 PL 10 PH 0
F 3n 2PL PH 3 7 210 0
1
n4 PL 4 PH 2
F 3n 2PL PH 34 24 2
2
n7 PL 10 PH 0
F 3n 2PL PH 3 7 210 0
1
n9
用图形符号表示高副时，一 般需把两构件在接触点处的 曲线轮廓画出(图a)，但对于 齿轮机构，习惯上只画出两 齿轮的节圆(见表1-1)。
二、 构件的分类及其表示符号
1. 构件的分类
机 架 —机构中的固定构件； 支撑活动件，只有一个
原动件 主动件
—按给定已知运动规律独立运 动的构件；一般机构有一个
常在其上给出表示其运动形式 的箭头。
1）平行四边形结构
A
2）两构件之间构成多个转动轴线 重合的转动副；
3）两构件之间构成多个导路平行 的移动副；
虚约束常出现在下列场合：
1）平行四边形结构 2）两构件之间构成多个转动轴线重合的转动副； 3）两构件之间构成多个导路平行的移动副；
4）机构中对传递运动不起独立作用的对称部分
5）两构件多点接触形成平面高副，
5、给各构件和运动副编号，并在 原动件上用箭头表示其运动形式和 方向
C: 复合铰链 M 和 N 、 E 虚约束 和F: G: 局部自由度
小结：
1、运动副的定义和分类 运动副：由两构件直接接触形成的可动联接
分类：高副(点或线接触的运动副)和低副(面接触的运动副)
2、能绘制机构运动简图 3、重点掌握平面机构的自由度计算及注意事项，明确复合铰链 局部自由度、虚约束等
1）平面机构自由度的计算公式： F 3n 2PL PH
F 3n 2PL PH 34 24 2
2
n7 PL 10 PH 0
F 3n 2PL PH 3 7 210 0
1
n4 PL 4 PH 2
F 3n 2PL PH 34 24 2
2
n7 PL 10 PH 0
F 3n 2PL PH 3 7 210 0
1
n9
用图形符号表示高副时，一 般需把两构件在接触点处的 曲线轮廓画出(图a)，但对于 齿轮机构，习惯上只画出两 齿轮的节圆(见表1-1)。
二、 构件的分类及其表示符号
1. 构件的分类
机 架 —机构中的固定构件； 支撑活动件，只有一个
原动件 主动件
—按给定已知运动规律独立运 动的构件；一般机构有一个
常在其上给出表示其运动形式 的箭头。
1）平行四边形结构
A
2）两构件之间构成多个转动轴线 重合的转动副；
3）两构件之间构成多个导路平行 的移动副；
虚约束常出现在下列场合：
1）平行四边形结构 2）两构件之间构成多个转动轴线重合的转动副； 3）两构件之间构成多个导路平行的移动副；
4）机构中对传递运动不起独立作用的对称部分
5）两构件多点接触形成平面高副，
5、给各构件和运动副编号，并在 原动件上用箭头表示其运动形式和 方向
01机械设计基础-平面机构的运动简图及自由度
c
三、 计算平面机构自由度的注意事项
1．复合铰链 两个以上构件组成两个或更多个共 轴线的转动副，即为复合铰链，如图112a），为三个构件在A处构成复合铰 链。由其侧视图b）可知，此三构件共 组成两个共轴线转动副。当由K个构件 组成复合铰链时，则应当组成（K-1） 个共轴线转动副。
c
图1-12 复合铰链
1、搞清机构的结构、动作原理和运动情况 。 2、沿着运动传递路线，逐一分析每两个构件之间 相对运动的性质，确定运动副的类型和数目。 3、恰当选择运动简图的视图平面，通常选择机构 中多数构件的运动平面为视图平面。 4、选择恰当的作图比例尺。 5、确定各运动副的相对位置，用各运动副的代 表 符号、常用机构运动简图符号和简单线条 绘制机构运动简图。 6、在原动件上标出箭头以表示其运动方向。
c
图1-1 移动副
c
图1-2 转动副
c
2．高副
两构件通过点或线接触构成的运动副称 为高副。 如图1-3，凸轮1与尖顶推杆2间构成了高
副；
又如图1-4，两齿轮轮齿啮合处构成的高 副。
c
图1-3 凸轮高副
c
图1-4 齿轮高副
c
§1-2 平面机构运动简图
实际构件的外形和结构往往很复杂，在 研究机构运动时，为了突出与运动有关的因素， 将那些无关的因素删减掉、注意保留与运动有 关的外形，用规定的符号来代表构件和运动副， 并按一定的比例表示各种运动副的相对位置。 这种表示机构各构件之间相对运动的简化图形， 称为机构运动简图。部分常用机构运动简图符 号见表1-1。
c
该机构的自由度数F：
F=3n-2PL-PH
c
（1-1）
式（1-1）就是平面机构自由度的 计算公式。由公式可知，机构自由度F 取决于活动构件的数目以及运动副的 性质和数目。 机构的自由度必须大于零，机构才 能够运动，否则成为桁架。
三、 计算平面机构自由度的注意事项
1．复合铰链 两个以上构件组成两个或更多个共 轴线的转动副，即为复合铰链，如图112a），为三个构件在A处构成复合铰 链。由其侧视图b）可知，此三构件共 组成两个共轴线转动副。当由K个构件 组成复合铰链时，则应当组成（K-1） 个共轴线转动副。
c
图1-12 复合铰链
1、搞清机构的结构、动作原理和运动情况 。 2、沿着运动传递路线，逐一分析每两个构件之间 相对运动的性质，确定运动副的类型和数目。 3、恰当选择运动简图的视图平面，通常选择机构 中多数构件的运动平面为视图平面。 4、选择恰当的作图比例尺。 5、确定各运动副的相对位置，用各运动副的代 表 符号、常用机构运动简图符号和简单线条 绘制机构运动简图。 6、在原动件上标出箭头以表示其运动方向。
c
图1-1 移动副
c
图1-2 转动副
c
2．高副
两构件通过点或线接触构成的运动副称 为高副。 如图1-3，凸轮1与尖顶推杆2间构成了高
副；
又如图1-4，两齿轮轮齿啮合处构成的高 副。
c
图1-3 凸轮高副
c
图1-4 齿轮高副
c
§1-2 平面机构运动简图
实际构件的外形和结构往往很复杂，在 研究机构运动时，为了突出与运动有关的因素， 将那些无关的因素删减掉、注意保留与运动有 关的外形，用规定的符号来代表构件和运动副， 并按一定的比例表示各种运动副的相对位置。 这种表示机构各构件之间相对运动的简化图形， 称为机构运动简图。部分常用机构运动简图符 号见表1-1。
c
该机构的自由度数F：
F=3n-2PL-PH
c
（1-1）
式（1-1）就是平面机构自由度的 计算公式。由公式可知，机构自由度F 取决于活动构件的数目以及运动副的 性质和数目。 机构的自由度必须大于零，机构才 能够运动，否则成为桁架。
运动简图设计(共39张PPT)
运动副元素：两构件上直接参与接触构成运动副的部分。
3.1 机构的组成
《机械设计基础 》
四川交通职业技术学院 自动化系
3.1.2 自在度和运动副约束
自在度：把构件相对于参考系具有的独立运动参数的数目称为自在度
2024年2月4日
3.1 机构的组成
《机械设计基础 》
一、平面运动副
按两构件接触情况，常分为低副、高副两大类。
螺旋副
球面副
《机械设计基础 》
四川交通职业技术学院 自动化系
2024年2月4日
3.2 平面机构的运动简图
《机械设计基础 》
2.转动副 构件组成转动副时，如以下图表示。
四川交通职业技术学院 自动化系
2024年2月4日
图垂直于回转轴线时用图a表示；
图面不垂直于回转轴线时用图b表示。
表示转动副的圆圈，其圆心必需与回转轴线重合。
平面机构的构造分析
§3.1 机构的组成
§3.2 平面机构的运动简图
§3.3 平面机构的自在度
3.1 机构的组成
《机械设计基础 》
四川交通职业技术学院 自动化系
2024年2月4日
3.1.1 运动副
运动副： 构件和构件之间既要相互衔接〔接触〕在一同，又要有相 对运动。而两构件之间这种可动的衔接〔接触〕就称为运 动副。
说明
3.3 平面机构的自在度
《机械设计基础 》
三个构件在同一轴线处，两个转动副。
推理：m个构件时，有m – 1个转动副。
四川交通职业技术学院 自动化系
2024年2月4日
3.3 平面机构的自在度
C处为复合铰链 n = 5, Pl = 7, Ph = 0
F = 3n - 2Pl – Ph
3.1 机构的组成
《机械设计基础 》
四川交通职业技术学院 自动化系
3.1.2 自在度和运动副约束
自在度：把构件相对于参考系具有的独立运动参数的数目称为自在度
2024年2月4日
3.1 机构的组成
《机械设计基础 》
一、平面运动副
按两构件接触情况，常分为低副、高副两大类。
螺旋副
球面副
《机械设计基础 》
四川交通职业技术学院 自动化系
2024年2月4日
3.2 平面机构的运动简图
《机械设计基础 》
2.转动副 构件组成转动副时，如以下图表示。
四川交通职业技术学院 自动化系
2024年2月4日
图垂直于回转轴线时用图a表示；
图面不垂直于回转轴线时用图b表示。
表示转动副的圆圈，其圆心必需与回转轴线重合。
平面机构的构造分析
§3.1 机构的组成
§3.2 平面机构的运动简图
§3.3 平面机构的自在度
3.1 机构的组成
《机械设计基础 》
四川交通职业技术学院 自动化系
2024年2月4日
3.1.1 运动副
运动副： 构件和构件之间既要相互衔接〔接触〕在一同，又要有相 对运动。而两构件之间这种可动的衔接〔接触〕就称为运 动副。
说明
3.3 平面机构的自在度
《机械设计基础 》
三个构件在同一轴线处，两个转动副。
推理：m个构件时，有m – 1个转动副。
四川交通职业技术学院 自动化系
2024年2月4日
3.3 平面机构的自在度
C处为复合铰链 n = 5, Pl = 7, Ph = 0
F = 3n - 2Pl – Ph
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任何一个机构中， 必有一个构件被相对当作固定件。例如： 气缸体虽然随着汽车运动，但在研究发动机的运动时，仍把气缸 体当作固定件。在活动构件中必须有一个或几个原动件，其余的 都是从动件。
在原动件处用箭头表示
4
3
4
3 2
2
1 1
抽水机构
手摇唧筒
见仿真动画（平面机构/机构简图/缝纫机）
题2-4图 缝纫机下针机构
仿真动画(连杆/演化/多杆机构)
4-3
4-4
绘制图示偏心轮油泵的运动简 图
3
2 1 4 2 1
3
4
偏心泵
习题4-4
本节主要应解决的问题：
如何用简单线条和符号绘制机构运动简图来表示实际机械
机构运动简图:
实际构件的外形和结构往往很复杂，为使问题 简化，用简单线条和符号来表示构件和运动副，按 比例定出各运动副的位置。这种说明机构各构件间 相对运动关系的简化图形．称为~。
构件、运动副的表示方法
举例
4 3
2
1
题2-3图 手摇唧筒
机构运动简图应满足的条件：
1.简图中构件数目与实际相同 2.简图中运动副的性质、数目与实际相符 3.简图中运动副之间的相对位置以及构件尺寸与实际 机构成比例。
举例： 1、活塞泵的机构运动简图
见版图/仿真动画
曲柄、连杆、齿扇、 齿条活塞、机架。 曲柄为原动件， 其余为从动件， 当曲柄匀速转动时， 活塞在汽缸中往复移 动。
抽水机构
见（版图）/仿真动画（连杆/演化/摇块）
4
3 2
1
哪是原动件？哪是从动件？
机构中的构件可分为三类：
（1）固定件 —用来支撑活动构件的构件。又称机架。
如内燃机中的汽缸体、机床的床身等。
（2）原动件 —运动规律已知的活动构件。它的运动 是由外界输入的,故又称为输入构件。
如内燃机中的活塞。
（3）从动件 —机构中随着原动件的运动而运动的其 余活动构件。如内燃机中的连杆和曲轴
都是从动件。 见仿真动画
注：任何一个机构中，必有一个构件相对地看作固定构件。 即在任一机构中 有且只有一个固定件。
机构的组成：
机构＝机架＋原动件＋从动件
1个
1个或几个 若干
以内燃机为例： (1) 固定件(机架)：气缸体就是固定件， 用以支承活塞和曲轴等。 (2) 原动件：活塞就是原动件。 (3) 从动件：连杆和曲轴都是从动件。 从动件的运动规律取决于原动件运动规律 和机构的组成情况。
第2章 平面机构运动简图 及自由度
2.1 运动副
2.2 平面运动机构简图 2.3 平面机构的自由度
2.1 运动副
运动副—两构件之间直接接触并能作相对运动
的可动联接，称为运动副。三个条件，缺一不可 运动副元素——直接接触的部分（点、线、面）
例如：凸轮、齿轮齿廓、活塞与缸套等。
2.1 运动副的分类
移动副(直线运动) 低副 (面) 回转副(转动)
根据两构件的 接触部分
高副 (点或线)
1．低副 (面) 移动副－ 两构件间的相对运动为直线运动 回转副－两构件间的相对运动为转动
见仿真动画 举例-见版图动画
2．高副 (点或线)
凸轮高副
齿轮高副
见仿真动画
空间运动副－两构件的相对运动为空间运动。
球面副
球销副
螺旋副
见仿真动画
2.2 平面机构运动简图
2、自卸货车
见版图/仿真动画（连杆/演化/摇块）
4、偏心轮机构
见版图/仿真动画（连杆/演化/偏心轮）
4、偏心轮机构
见版图/仿真动画（平面机构/运动简图）
机构运动简图/颚式破碎机
见版图/仿真动画（平面机构/运动简图）
2 BA1源自3 DC4 注意!
插入flash
内燃机机构运动简图
作业
手动冲床
