环网柜安装作业指导书(0000)(00002)
10kV箱式变电站、环网柜、电缆分接箱安装作业指导书
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手
环网开关柜安装作业指导书
环网开关柜安装作业指导书1．适用范围1.电压等级 10kV配网工程2.电气类别环网开关柜的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ147-1990《电气装置安装工程高压电器施工及验收规范》第4.4.1条规定2 GBJ149-1990《电气装置安装工程、母线装置施工及验收规范》第2.4.9条规定3 GB50171-1992《电气装置安装工程盘柜及二第2.0.9条规定次回路结线施工及验收规范》4 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第8部分:盘、柜及二次回路接线施工质量检验规定5 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十三章第二节6 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容YY N施工条件母线连接、开关调试施工准备环网柜就位、安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。
本工序施工负责人经审批2 图纸设备更动单、设计图纸。
本工序施工负责人经审批3 预算材料表含主、副材清单。
本工序施工负责人经审批4 施工方案施工组织、安全技术交底 (项目部级）。
本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。
本工序施工负责人有效6 确认上一工序检查合格(1)房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定；(2)房内照明消防设施齐全，接地符合规定要求；(3)基础检查：基础预埋件及预留孔洞应符合设计要求；轴线偏差<1mm/m，全长偏差<5mm；水平度<1mm/m；全长偏差<5mm；基础型钢安装后，其顶部宜高出抹平地面10mm；环网柜成套按产品技术要求执行；基础型钢与主体接地网的连接牢固，每段两端必须有明显接地；(4)不同型号的环网柜对柜坑深度及与墙体距离不一定相同，为确保设备的安装和运行，安装基础须符合设计及产品说明要本工序施工负责人合格求；4．2施工准备项目内容说明序号1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员环网柜就位技术工人3+装卸工51 1环网柜安装技术工人5+辅助工3母线安装技术工人3+辅助工3开关调试技术工人2+辅助工2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作；2 施工内容相对应的设备材料环网开关柜、母线、绝缘堵头及相关配件检查设备材料符合设计要求：1）主、附件清单齐全，2）柜体外观无损伤、变形，3）产品技术文件齐备，收集设备、开关合格证等原件资料及技术资料；3 施工内容相对应的器具、机械及工器具仪表工器具：电、（气）焊工具、手锤、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、扭力扳手、梅花扳手、水平尺、梯子及安全工器具等；机械：吊车，专用液压手动搬运车等；仪表:电阻表（2500V）根据现场情况使用的工器具、机械符合相关要求。
户外环网柜安装与检修标准化作业指导书
户外环网柜安装与检修标准化作业指导书编号:Q-P/××××× 户外环网柜安装与检修作业指导书批准: 年月日审核: 年月日编写: 年月日作业负责人:作业日期: 年月日时分至年月日时分××电业局××供电局作业指导书审批意见总工总工: 年月日程师主任: 年月日生产专工: 年月日部主任: 年月日安监专工: 年月日部车主任: 年月日间1、范围本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。
2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。
3、作业停电时间停电时间:停电范围:申请停电作业内容4、工前准备4(1 准备工作安排? 序号内容标准责任人备注1 现场勘察组织所有参加施工人员到现场掌握现场情况，确定设备、车辆停放位置、进入现场的时间。
2 查阅资料确定使用工器具型号3 工器具准备准备好所需的仪器、仪表、工器具。
4 材料准备准备好所需的材料。
4(2 人员要求? 序号内容责任人备注1 现场工作人员的身体状况良好，精神饱满。
2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面教育后方可进行工作。
3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。
4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。
5 作业负责人必须有相应的岗位资格证书。
4(3 工器具? 序号名称规格单位数量备注1 5 手锤把2 2 验电器支3 2 接地线组4 1 兆欧表2500V 10000Ω 块5 5T 1 板车台6 12T 1 吊车台7 2 液压钳子只8 2 套筒扳手套9 10 随身工具套10 10 只11 5 把12 5 把4(4 材料? 序号名称规格单位数量备注1 HYW--120 1 电缆头套2 DKF--3 1 户外环网柜台345678910111213141516171819204(5 危险点分析? 序号内容1 违章指挥、超载使用车辆伤害行人2 野蛮施工;伤害行人;违章操作;3 用户反送电;4 起重伤人;5 作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常。

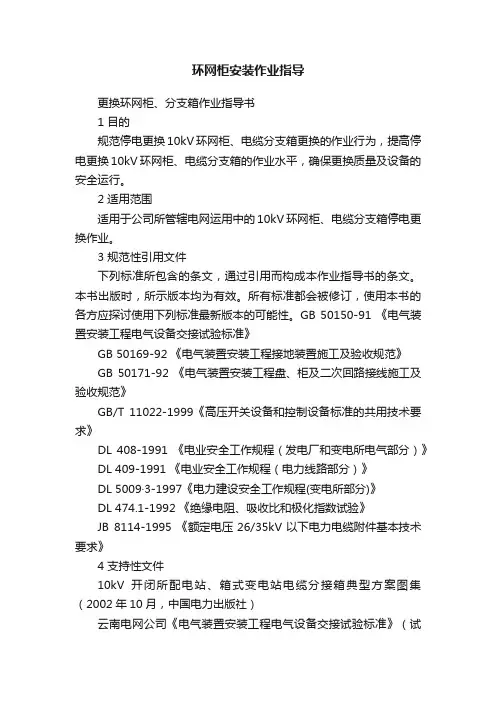

环网柜安装作业指导
环网柜安装作业指导更换环网柜、分支箱作业指导书1 目的规范停电更换10kV环网柜、电缆分支箱更换的作业行为，提高停电更换10kV环网柜、电缆分支箱的作业水平，确保更换质量及设备的安全运行。
2 适用范围适用于公司所管辖电网运用中的10kV环网柜、电缆分支箱停电更换作业。
3 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方应探讨使用下列标准最新版本的可能性。
GB 50150-91 《电气装置安装工程电气设备交接试验标准》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL 408-1991 《电业安全工作规程（发电厂和变电所电气部分）》DL 409-1991 《电业安全工作规程（电力线路部分）》DL 5009·3-1997《电力建设安全工作规程(变电所部分)》DL 474.1-1992 《绝缘电阻、吸收比和极化指数试验》JB 8114-1995 《额定电压26/35kV以下电力电缆附件基本技术要求》4 支持性文件10kV开闭所配电站、箱式变电站电缆分接箱典型方案图集（2002年10月，中国电力出版社）云南电网公司《电气装置安装工程电气设备交接试验标准》（试行）Q/YNDW113.2.189-2006《绝缘电阻试验作业指导书》Q/YNDW113.2.187-2006《交流耐压试验作业指导书》Q/YNDW113.2.200-2006《交流耐压试验作业指导书》4 QB/YW105-023-2007Q/YNDW113.2.190-2006《直流电阻测试作业指导书》5 技术术语5.1 环网柜环网柜是由各个环网供电单元（负荷开关和熔断器等）共同组合而成的供电柜。
千伏线路环网柜安装更换标准化作业指导书
千伏线路环网柜安装更换标准化作业指导书The latest revision on November 22, 2020Q/GDW10kV线路环网柜安装（更换）标准化作业指导书江苏省电力公司发布目次前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准附录A为规范性附录。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、苏州供电公司。
本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。
10kV线路环网柜安装（更换）标准化作业指导书1 范围本标准规定了10kV线路环网柜安装（更换）标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。
本作业指导书适用于江苏省电力公司系统安装（更换）10kV线路环网柜。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
10kV环网柜安装作业指导书
10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。
系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。
10kV环网柜安装作业指导书新版本
1范围
本作方案适用于安装环网柜作业; 2引用文件及参考资料
GB 50168--1992
GB 50150-91
DL/T 5221 —2005《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规疋》
《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）一一（试行）；《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序4.1开工
4.2作业内容及标准。
户内环网柜作业指导书
A上后左
B中中中
C下前右
PE线最下- -
说明：方向定位以屏柜的正视方位准。
3.5.4母排规格按载流量选择，应符合认证产品检测报告中规定的要求。其宽度应大于或等于电器元件引出端头的宽度，以保证连接部分的温升不超过极限。
3.5.5连接孔尺寸应与电器元端头相同，连接部位接触面积应不小于两个母排宽度的乘积。
(3)真空断路器的静触头（上进线端）应与电源引进的导线或母线相连，而接到用电设备的导线或母线应接到下出线端上。
3.2.20.3带电显示器安装
(1)带电显示器应安装在开关柜操作面板上，保证人能随时醒目的看到其显示状态指示。
(2)带电显示器的二次连接线要根据A/B/C三相对应连接于一次回路中的传感器上，保证正常对应显示三相母线的带电状况。
制订
审核
批准
分发号
标题
户内环网柜作业指导书
版本
修订状态
制订单位
生产部
文件编号
生效日期
页码
2
高于成套设备基础面2m处。操作器件，如手柄、按钮等等，应安装在易于操作的高度上；其中心线一般不应高于成套设备基础面2m。
3.2.9开关器件和元件应按照制造商说明书（使用条件、飞弧距离、隔弧板的移动距离等等）安装满足电器元件产品说明书的要求，例如，满足飞弧距离，电气间隙和爬电距离的要求。
3.5.9母排连接处的任何侧面用厚度0.05mm，宽度10mm的塞尺检查其塞入深度，对于母排宽60mm以上者，不得超过6mm；对于母排宽60mm以下者，不得超过4mm。
3.5.10一次母排应横平竖直，同一方向的打弯应一致，保持在同一平面内。
3.5.11一次电器设备与母线及其他带电导体的最小电气间隙应不小于表四的规定。
高压环网柜作业指导书实用版
YF-ED-J2590可按资料类型定义编号高压环网柜作业指导书实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日高压环网柜作业指导书实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1.目的确保高压环网柜处于良好的运行状态，保证正常供电。
2.适用范围适用于XX总部物业服务处。
3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。
3.1.2断开变压器低压空气断路器，停止向回路各负载供电。
3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。
3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。
3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。
3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。
3.2.3合上变压器低压空气断路器，向回路各负载供电。
4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》。
配电柜安装作业指导书三篇
配电柜安装作业指导书三篇篇一：配电柜安装作业指导书1.系统简介本工程住宅由小区变电所引四路低压电源220/380V（一路动力、三路照明）至地下一层接室,采用放射式与树干式相结合的配电方式，大容量动力负荷采用放射式供电，住宅用电采用树干式供电。
2.使用的主要材料及材质要求2.1成套配电柜等应根据设计要求的型号、规格选用合格产品。
并有产品的合格证、生产厂家应具备与产品要求相一致的资质（质量体系认证证书、强制性产品认证（CCC）证书）。
2.2槽钢表面无严重锈蚀,无过度扭曲、弯折变形；镀锌扁钢应为热浸镀锌产品且每批均应有合格证或镀锌厂出具的镀锌质量证明书；外观检查时镀锌层覆盖完整、表面无锈斑。
2.3镀锌材料有：螺栓、螺母、机螺丝、平光垫、弹簧垫、膨胀螺栓，有合格证或镀锌质量证明书。
2.4母线应根据设计要求截面进行选择，应使用合格产品。
外观检查时应包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。
2.5其他材料如压线端子、塑料带、塑料胶布、电缆终端头套、防锈漆、灰油漆、电焊条、焊锡、焊剂等均应符合质量要求。
2.6 导线电缆的规格型号必须符合设计要求，有产品合格证。
3.主要机具3.1吊装机具：吊链、钢丝绳、麻绳索具等。
3.2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、榔头、电工刀、该锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
3.3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、力矩扳手。
3.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
3.5其他工具：桶、刷子、灰铲、工具箱、高凳等。
4.操作工艺4.1配电柜安装的工艺流程：配电柜的安装要按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也适当的分解或合并进行。
4.2设备开箱检查4.2.1设备开箱检查由安装施工单位执行，供货单位、监理单位（建设单位）参加，并做好检查记录。
10KV环网柜、分支箱安装标准化作业流程图及指导书
10kV线路环网柜、分支箱安装标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-
10kV线路安装环网柜(分支箱)标准化作业指
导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于呼伦贝尔电业局10kV××线路停电安装环网柜（分支箱）工作。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。
10kV环网柜安装作业指导书
10kV环网柜安装作业指导书第 1 页共 11 页1 标准化作业流程图由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。
修筑环网柜基础，现场检查其已符合图纸要求。
履行许可手续召开班后会及时总结当天工作、进行技术召开班前会，进行“三交三查”。
资料整理归提出作业任务并填报档，并对本次停电申请票。
填写线路作业进行评一种工作票。
布置现场施工安全措施。
价。
总准作结备业阶阶阶段开始作业并履行工作监护制度段段对指导书的符召开班前会学习本作合性、可操作业指导书。
性进行评估，作业结束，对作业现场检查验收无误提出改进意后，拆除现场安全措施，清扫现场，见。
撤离现场。
根据本作业指导书准履行工作票终结手续备工具、材料。
运行人员根据操作票恢复送电第 2 页共 11 页2 范围本作业指导书适用于10kV电缆线路停电安装环网柜作业；3 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50204-2002 《混凝土结构工程施工质量验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； Q/XFG 2001-2005 《工作票操作票制度实施细则》鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》10KV环网柜安装使用说明书（厂家说明书）；4、修前准备准备好施工所需仪器仪表、工器具、相关材料、仪器仪表、工器具应试验合格，满足本次施工的要求， 1 相关图纸及相关技术资料；准备运输及起重车辆材料应齐全，图纸及资料应附合现场实际情况；《混凝土结构工基础与图纸相符，平面外形尺寸偏差不应大于20mm， 2 修筑环网柜基础，现场检查其已符合图纸要求程施工质量验收水平度偏差不大于10mm，垂直度偏差不大于5mm 规范》根据本次作业内容和性质确定好安装人员，并组要求所有工作人员都明确本次工作的作业内容、进度 3 织学习本指导书；要求、作业标准及安全注意事项；办理必备的开工手续。
高压户内环网柜安装使用说明书
高压户内环网柜安装使用说明书Xxx有限公司一、简介主开关选用FLN型或xxx-SFG型优质SF6负荷开关，柜体结构合理紧凑，体积小，安装方便。
操作灵活简便，运行安全、稳定、免维护，属优质安全型产品。
广泛用于10KV供配电系统。
二、结构特点外壳采用2 mm 敷铝锌板或优质碳素冷轧钢板，并经酸冼钝化处理后喷塑。
外表美观，抗腐蚀性强，体积小，组合十分方便。
框内分成四个小室，后面板设置两个压力释放。
安装简便：可按各种设计要求随意组合、扩展、拼合，快速简单，安装十分方便，占地小。
三、柜体开箱检查。
打开包装箱，检查箱体外观是否因运输变形受损。
四、基础准备及柜体拆卸。
按所选取柜体进行基础制备、槽钢基座浇筑。
现以宽度为375、500、750的柜体依次并柜的基础尺寸。
五、箱体就位与固定。
检查浇筑的槽钢基座水平及平面度合格后待砼凝固二十四小时后，将箱体就位，并用M10X20螺丝与槽钢基座上的螺孔固定。
六、操作HXGN-12高压环网柜为人身设备安全考虑，设置了相关的机械联锁，操作人员须熟悉操作原则方可操作。
1、操作原则及机械联锁（1）负荷开关合上后，接地在断开状态，不能操作，下门不能打开。
（2）此门打开可接触到负荷开关下出线及馈出线电缆，拉地开关。
必须确保无电，操作须谨慎。
操作前应确定负荷开关在接地状态。
进入母线室须确认进线开关已断开，进线指示灯已熄灭！2、电动操作配置a、安装时装配好带电机构的操作机构，安装程序同普通机构。
B、按照二次原理接线图装配电气控制元器件，接好二次线。
C、开关操作前检验操作电源电压、极性，正确后方可送电。
D、按下合闸按钮，开关合闸。
E、按下分闸按钮，开关分闸。
七、安装出线开关柜的熔断器（1）打开熔丝座，把熔断器顶进上熔丝座（2）熔断器推进下熔丝座3、负荷开关断开后：可进行接地的合分操作。
接地后，下门才能打开、关上返回操作顺序为：关下门-断开接地开关- 合上负荷开关在接地状态下，负荷开关不能合闸。
户外环网柜安装与检修标准化作业指导书
编号：
户外环网柜安装与检修作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
供电局
1、范围
本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。
3、工前准备
3．1 准备工作安排
3．2 人员要求
3．3 工器具
3．4 材料
3．5 危险点分析
3．6 安全措施
3．7 人员作业分工
4、作业程序及作业标准
4．1 开工
5．2 作业内容及标准
5．3
工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录。
SF6环网柜装配作业指导书之机构装配作业
检测项目 编制
不正确的 操作方式
合分闸按 钮固定板
图 86
质量控制要求
技术要求
检测方法 工装与工艺装备 检测频次
审核
审定
会签
XXXXXXXX 电气有限公司
产品名称 工序名称 图标说明
FL-12 型 SF6 全密封全绝缘开关设备
机构装配工位
FL-12 型 SF6 全密封全绝缘开关设备
机构装配工位
工序编号
注意事项
检查点
安全
图示
产品型号
FL-12
0FL.410.005 共 11 页 第 6 页 工具
测量断路器开关的开距和超行程:
型号:TD-12/1250-20A(2356): 触头开距; 8-10 mm, 触头超行程; 2-3mm. 型号:TD31-12/630-20D : 触头开距; 7.5-9.5 mm, 触头超行程; 2-3mm 隔离开关各相间动、静触头的断口开距应≥45mm。
工序编号
注意事项
检查点
安全
图示
装配作业指导书
产品型号
FL-12
0FL.410.005 共 11 页 第 3 页
工具
V 操作机构装配
9.将把 4 件 V 加长螺柱分别装在对应的 M8 螺柱上拧紧（如图 53）
10. 将机构模拟指示轴插入分合指示连动部 件的压板孔内（如图 54）
V 加长 螺柱
图 53
指示杆凸
图 62
18.机构及开关分闸状态图 分闸状态
分闸按扭
图 63
图 64
分闸状态 图 65
分闸状态
合闸状态 图 66
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV环网柜安装作业指导书1.规范化作业流程图
配电设备安装规范化作业流程图
2.适用范围
本作业指导书适用于10kV电缆线路停电安装环网柜作业。
3.引用文件及参考资料
GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》
GB 50204-2002 《混凝土结构工程施工质量验收规范》
GB 50150-91 《电气装置安装工程电气设备交接实验规范》
DL/T 5221—2005 《城市电力电缆线路设计技术规定》
DL/T 596-1996 《电力设备预防性实验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；
Q/XFG 2001-2005 《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
4.修前准备
4.1准备工作安排
4.1.1准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆。
仪器仪表、工器具应实验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况。
4.1.2 修筑环网柜基础，现场检查其已符合图纸要求。
基础与图纸相符，平面外形尺寸偏差不应大于20mm，水平度偏差不大于10mm，垂直度偏差不大于5mm
4.1.3根据本次作业内容和性质确定好安装人员，并组织学习本指导书。
要求所有工作人员都明确本次工作的作业内容、进度要求、作业规范及安全注意事项。
4.1.4 办理必备的开工手续。
系统内办理线路第一种工作票；系统外办理城管局等相关部门或开挖手续。
工作票应填写正确，并按《国家电网公司电力安全工作规程》执行
4.2人员要求
4.2.1 现场工作人员的身体状况、精神状态良好。
4.2.2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格，持有在有效期内的“高压电工进网作业许可证”。
4.2.3 起重、焊接等特种人员持证上岗。
4.3 作业所需工器具（附表一）
4.4 施工作业所需材料（附表二）
4.5 设备安装前检查（附表三）
4.5.1 环网柜外观检查
检查外观无明显凹痕、变形，各元件无破损。
4.5.2 设备资料。
（1）安装使用说明书
（2）所选用的主要电器元件的说明书
（3）产品合格证
（4）产品出厂实验记录
（5）装箱单
（6）环网柜排列图
（7）一次接线图
4.5.3 随箱材料。
（1）高压熔断器熔管
（2）故障指示器
（3）操作把手
（4）核相器
（5）箱柜钥匙
（6）电缆附件
4.5.4 开关及闭锁检查。
4.5.4.1 闭锁检查。
（1）接地开关合闸后，负荷开关不能动作
（2）负荷开关合闸后，接地开关不能动作
（3）只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。
（4）前门打开后，负荷开关不能合闸。
4.5.4.2 开关机构检查：
（1）各开关气压表计压力值正常
（2）开关元件及防误操作机械进行5次分、合闸操作，无异常现象。
4.6 危险点分析及安全控制措施（附表四）
4.6.1 触电伤害。
认真检查运行人员对线路及电缆头周围停电情况所做安全措施；
电缆头逐相验电并放电后装设地线；检查移动电气设备是否未可靠接地或接线不规范,以免引起低压触电。
4.6.2 高空落物伤人
认真检查起吊设备及金具，起吊工作由专人统一指挥，吊臂下方不得站人，无关人员不得进入安全围网范围内。
4.6.3 人员绊伤、摔伤、划伤
电缆穿入保护管时，施工人员的手臂与管口应保持一定距离；动用锹、镐挖掘地面时作业人员与挖掘者保持一定的安全距离；作业人员应注意防止被地下障碍物绊倒；使用电缆刀勿刀口向人。
4.6.4 使用喷灯时烫伤
使用喷灯应先检查喷灯本体是否漏气或堵塞；点火时先将喷嘴预热，使用喷灯时，喷嘴不准对着人体及设备；喷灯使用完毕后，应立即取下气罐，放置在安全地点。
4.6.5 误接线
工作结束后核对相位并做好标记；电缆接引后再进行检查与核对。
5.作业程序
5.1 开工
5.1.1工作票负责人按公司有关规定办理好工作票许可手续。
5.1.2 本作业负责人召开班前会进行“三交三查”。
5.1.3 做好现场施工安全措施。
5.3 竣工
5.3.1 拆除施工电源，清理施工现场，施工垃圾分类存放，确保施工环境无污染，做到“工完场清”。
5.3.2 清理开工前所携带的工器具无丢失，材料的使用情况正常。
5.3.3 会同验收人员验收，对设备的状态进行检查，并再次对环网柜各开关进行操作确保开关动作正确。
5.3.4 经全部验收合格，做好记录后，办理工作票终结手续。
7.作业指导书执行情况评估
工作负责人签字:
附表一：
作业所需工器具
附表二：
附表三：
设备安装前检查
附表四：
危险点分析及安全控制措施
危险点已分析确认签名:。
