人教版八年级物理上册《透镜》

合集下载

【初中物理】透镜+课件+人教版物理八年级上册

三条特殊光线的作用 5．请在图中画出入射光线对应的折射光线.
如图所示
答案图
6．如图所示，请根据光的传播路径，在图中的虚线框内填入符合要求的透镜.
如图所示
答案图
粗略测量凸透镜的焦距 7．如图所示，一束平行于凸透镜主光轴的光通过凸透镜后，在光屏上形成了一个最小、最亮的光斑，从图中可知该凸透镜的焦距是 __1_1_.0__cm.
乙
(2)如果选择A、B两个凸透镜，他们还可以探究凸透镜的焦距大小与 _透__镜__材__料___的关系. (3)如图丙所示，一束平行光经过A凸透镜后，在光屏上得到了一个最小、最亮的光斑，它的焦距是_1_0_._0__cm.
丙
13.如图是两条光线经过凸透镜或凹透镜的光路图，其中画法正确的是 (C )
点，取掉透镜后，光会聚于B点，则该透镜的种类以及对光起的作用分
别是( D
D．凹透镜，发散
10．一束光在空气中经凸透镜折射后，下列说法中正确的是( C ) A．一定是平行光束 B．一定是会聚光束 C．折射光束比原来的光束更会聚一些 D．一定是发散光束
8．如图所示，小科同学将凸透镜正对太阳，在纸面上得到一个并非最小的光斑，此时光斑到凸透镜的距离为10 cm.若凸透镜远离纸面的过程中光斑一直变大，则该凸透镜的焦距( A ) A．一定小于10 cm B．一定等于10 cm C．一定大于10 cm D．可能小于10 cm，也可能大于10 cm
9．[科学思维]如图所示，一束光经过一个透镜后会聚于主光轴上的A
第五章透镜及其应用第1节透镜
凸透镜和凹透镜 1．如图所示，一个透明匀质的玻璃球被摔碎成三部分，下列说法正确的是( B ) A．①②都是凸透镜 B．①③对光具有会聚作用 C．②③对光具有发散作用 D．只有①对光具有会聚作用

人教版八年级物理上册《凸透镜成像的规律》透镜及其应用PPT教学课件

像的正倒与物距是否有关？
在什么情况下成正立的像？当u＞f 时，成倒立的像；在什么情况下成倒立的像？当u＜f 时，成正立的像。
知识点探究凸透镜成像的规律
像的虚实与物距是否有关？
在什么情况下成虚像？当u＞f 时，成实像；在什么情况下成实像？当u＜ f 时成虚像。
知识点探究凸透镜成像的规律
知识点探究凸透镜成像的规律
如果无法成清晰的像，我们可以拿掉光屏，透过透镜看看像的性质。
知识点探究凸透镜成像的规律
5.进行实验
物距与焦距物距u（cm）
关系
u＞2f
40
u＞2f
30
u＝2f
20
2f＞u＞f
18
像的性质（f＝10cm）
正倒
大小
虚实
2f＞u＞f
14
u＜f
5
像距v（cm）
知识点探究凸透镜成像的规律
根据上表的数据，凸透镜成放大的实像时，物距跟像距相比，哪个比较大？
成缩小的实像时，物距跟像距相比，哪个比较大？
当u＜v 时，成缩小的像；当u＜v时，成放大的像。
知识点探究凸透镜成像的规律
凸透镜成像的规律:
一倍焦距分虚实；二倍焦距分大小。实像总是异侧倒；物近像远像变大。虚像总是同侧正；物近像近像变小。像的大小像距定；像儿跟着物体跑。
第五章透镜及其应用
第3节凸透镜成像的规律
第3节凸透镜成像的规律学习内容导览
探究凸透镜成像的规律
例题
学习目标
凸透镜成像的规律。（重点）（难点）
回顾反思
照相机投影仪放大镜
倒立、缩小的实像倒立、放大的实像正立、放大的虚像
回顾反思

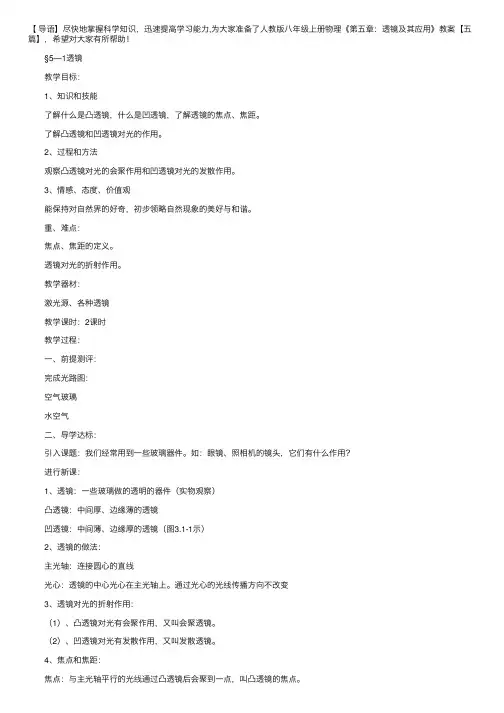

人教版八年级上册物理《第五章：透镜及其应用》教案【五篇】

【导语】尽快地掌握科学知识，迅速提⾼学习能⼒,为⼤家准备了⼈教版⼋年级上册物理《第五章：透镜及其应⽤》教案【五篇】，希望对⼤家有所帮助！ §5—1透镜教学⽬标： 1、知识和技能了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距。

了解凸透镜和凹透镜对光的作⽤。

2、过程和⽅法观察凸透镜对光的会聚作⽤和凹透镜对光的发散作⽤。

3、情感、态度、价值观能保持对⾃然界的好奇，初步领略⾃然现象的美好与和谐。

重、难点：焦点、焦距的定义。

透镜对光的折射作⽤。

教学器材：激光源、各种透镜教学课时：2课时教学过程：⼀、前提测评：完成光路图：空⽓玻璃⽔空⽓⼆、导学达标：引⼊课题：我们经常⽤到⼀些玻璃器件。

如：眼镜、照相机的镜头，它们有什么作⽤？进⾏新课： 1、透镜：⼀些玻璃做的透明的器件（实物观察）凸透镜：中间厚、边缘薄的透镜凹透镜：中间薄、边缘厚的透镜（图3.1-1⽰） 2、透镜的做法：主光轴：连接圆⼼的直线光⼼：透镜的中⼼光⼼在主光轴上。

通过光⼼的光线传播⽅向不改变 3、透镜对光的折射作⽤：（1）、凸透镜对光有会聚作⽤，⼜叫会聚透镜。

（2）、凹透镜对光有发散作⽤，⼜叫发散透镜。

4、焦点和焦距：焦点：与主光轴平⾏的光线通过凸透镜后会聚到⼀点，叫凸透镜的焦点。

焦点有⼏个？焦距：焦点到光⼼的距离。

单位是什么？ 5、凹透镜的焦点和焦距 6、两种透镜上能画三条特殊的光线三、达标练习：完成物理套餐中的本节内容。

⼩结：根据板书，总结本节内容，明确重、难点。

课后活动：完成课本练习。

写出⽇常⽣活中你见到的透镜。

教学后记：对光⼼、主光轴的知识进⾏补充。

会聚、发散的结论。

§5—2⽣活中的透镜教学⽬标： 1、知识和技能了解透镜在⽇常⽣活中的应⽤。

2、过程和⽅法经历制作模型照相机的过程，了解照相机的成像原理。

能简单描述凸透镜成实像与虚像的主要特征。

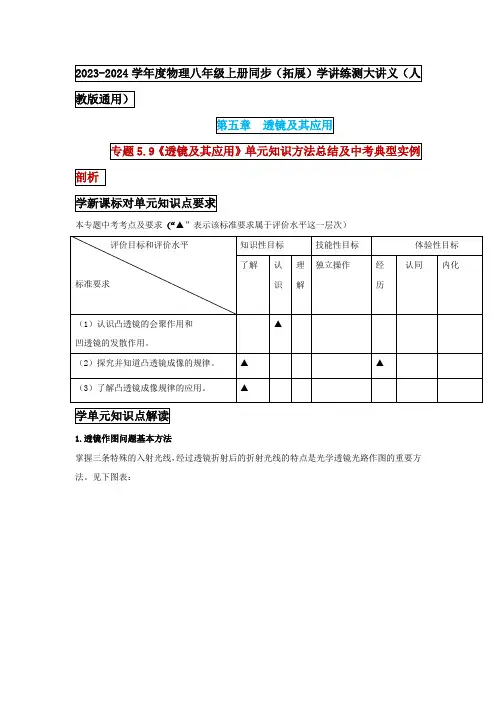

人教版八年级物理上学期第五章《《透镜及其应用》单元知识方法总结及中考典型实例剖析》

讲解单元知识点的中考典型例题
考点 1. 透镜及透镜作图【例题 1】（2022 黑龙江绥化）画出图中折射光线的入射光线。
【例题 2】（2022 贵州黔东南州）如图所示，请分别画出 AB 的入射光线和 CO 的折射光线。
【例题 3】（2022 湖南衡阳）凸透镜是照相机，放大镜等光学仪器的重要元件，下列说法正
。 C．照相机是根据物距大于 2 倍焦距，成倒立缩小的实像的原理制成的，故 C 正确；
D．由凸透镜成像规律可知，放大镜成正立、放大的虚像，不是实像，故 D 错误。故选 C 考点 2. 凸透镜成像的规律及应用【例题 4】（2022 河北省）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距 u 和像距 v，实验数据如下表。下列说法正确的是（）
【答案】
【解析】根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射
后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成 AB
的入射光线和 CO 的折射光线，如图所示。
【例题 3】（2022 湖南衡阳）凸透镜是照相机，放大镜等光学仪器的重要元件，下列说法正
知识性目标
技能性目标
了解认理独立操作
经
识解
历
体验性目标认同内化
（1）认识凸透镜的会聚作用和
▲
凹透镜的发散作用。
（2）探究并知道凸透镜成像的规律。 ▲
▲
（3）了解凸透镜成像规律的应用。
▲
学单元知识点解读
1.透镜作图问题基本方法掌握三条特殊的入射光线，经过透镜折射后的折射光线的特点是光学透镜光路作图的重要方法。见下图表：

人教版八年级上册物理第五章第一节透镜课件(共24张PPT)

8.于是，他不但会有足够的勇气去承受外界的压力，而且会以足够的清醒来面对形形色色的机会的诱惑。我们当然没有理由怀疑，这样的一个人必能获得生活的充实和心灵的宁静。
感谢观看，欢迎指导！
2.为了寻求地球水的渊源，人们还把目光投向了宇宙。科学家托维利提出假说：地球上的水是太阳风的杰作。太阳风即太阳刮起的风，但它不是流动的空气，而是一种微粒流或带电质子流。
3.寻求心灵的宁静，前提是首先要有一个心灵。在理论上，人人都有一个心灵，但事实上却不尽然。有一些人，他们永远被外界的力量左右着，永远生活在喧闹的外部世界里，未尝有真正的内心生活。
探究：透镜对光的作用？
凹透镜对光线起发散作用
实验表明：凸透镜对光线起会聚作用
练一练：1、画出光线经过凸透镜后的光路。
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
折
射
现
象
中
，光
F
F
路
可
逆结论：经过凸透镜焦点的光线，会平行于！主光轴射出。
练一练：
1、要使小灯泡发出的光经某透镜后变成平行光，
（2）对着凹透镜虚焦点射出的光线，镜凹
透镜折射后，会怎样？
折
射
现象
F
F
中
，
光路可
对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
逆
1.有学者认为，这些水是地球本身固有的。在地球形成之初，地球水就以蒸气的形式存在于炽热的地心中，或者以结构水、结晶水等形式存于地下岩石中。那时，地表的温度较高，大气层中以气体形式存在的水分也较多。

人教版初中物理八年级上册第五章第一节-透镜

F
凸透鏡具有使光線會聚的折射作用
凹透镜是三棱镜的组合
F
凹透鏡具有使光線發散的折射作用
二.交流探究（一）认识两种透镜 1.透镜的种类、特点、符号
种类
特点
符号
应用举例
凸透镜凹透镜
中间 _____厚，
_____薄
边缘
边缘 _____厚，
_____薄
中间
远视镜、老花镜
近视镜
学法
分类法、模型法
2.透镜的基本概念
F
F
2)平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过____焦。点
3)射向另一侧焦点的光线，经凹透镜折射后平__行__于主光轴。
凹透镜
F
O
画透镜的光路图 o
主光轴
o
主光轴
应用:测量凸透镜的焦距(原理器材方法) 1)凸透镜正对太阳光,另一侧放一张纸。 2)调节透镜与纸的距离，直到纸上的光斑最小最亮，即是焦点 3)用刻度尺测量光斑与透镜的距离，即是焦距。
第一节透镜
一.知识回顾折射光路
空气水
三棱镜对光线的作用
光穿过三棱镜后，向厚的一面偏折。
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
经济开发区党工委副书记管委会常务副主任述职述廉述德报告 20XX年是盘北开发区正式成立的第一年,也是建设发展的重要一年。一年来,开发区党工委、管委会在市委、市政府的正确领导下,在 x x县委县政府的指点支持下,坚持以科学发展观为指点,积极应对自身转型发展的挑战,按照创优发展环境、提升服务水平、拓宽发展空间、实现跨过发展的工作思路,紧紧环绕建设省级一流开发区

专题5.1透镜八年级物理人教版(上册)含答案

第五章透镜及其应用第1节透镜一、凸透镜和凹透镜1．透镜：利用光的折射来工作的光学元件，它是由透明物质（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。

按其厚薄的形状分为两类，________________的透镜叫凸透镜（如图甲所示）；____ ____________的透镜叫凹透镜（如图乙所示）。

2．主光轴：通过两个球面球心的直线，叫做透镜的_________，简称光轴（如下图所示）。

3．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点叫做透镜的光心；可以认为薄透镜的光心就在透镜的中心。

（如上图所示）4．焦点：平行于主光轴的光经凸（凹）透镜折射后（反向延长线）会聚的点称为凸（凹）透镜的（虚）焦点（F）。

透镜的两侧各有一个_________。

5．焦距：焦点到透镜光（中）心的距离称为焦距（f）。

透镜两侧焦距________。

二、透镜对光的作用1．凸透镜的会聚作用一束平行于凸透镜主光轴的光线，经凸透镜后会聚于________，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。

由于光路的________，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生________。

2．凹透镜的发散作用一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的___________交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。

由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

三、通过透镜的三条特殊光线有三条光线通过透镜的光路很特别，如图甲、乙所示：1．平行于凸（凹）透镜主光轴的光线，经凸（凹）透镜折射后（反向延长线）会聚于（虚）焦点；2．通过凸（凹）透镜光心的光线传播方向不变；3．通过透镜（虚）焦点的光线，经凸（凹）透镜折射后平行于主光轴射出。

中间厚、边缘薄中间薄、边缘厚主光轴焦点相等焦点可逆性平行光反向延长线一、透镜【例题1】下列有关透镜的说法中，正确的是A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜参考答案：A试题解析：凸透镜、凹透镜都是用玻璃等透明材料制成的，A正确；凸透镜对光线起会聚作用，凹透镜对光线起发散作用，B错误；两种透镜都有焦点，C错误；薄透镜包括凸透镜和凹透镜，D错误。

人教版八年级上册物理课件透镜

2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜对光线的作用
焦F点
•平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。 •凹透镜有两个虚焦点
三、透镜对光的作用凸透镜对光有会聚作用
凹透镜对光有发散作用
焦点 F 焦距 f
不改变，这个点叫做透镜的光心。
3、焦点( F) ---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦距( f ) ---焦点到光心的距离叫焦距。
本课小节
四、透镜对三条特殊光线的作用：
1、通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
知识拓展：古人怎样利用冰来取火呢？公元前2世纪，人们用冰凸透镜向日取火
根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
5、完成光路图：
探究性学习
在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
光心(O)
主光轴
C1
C2
凹透镜的示意图
光心(O) 主光轴
C1
C2
主光轴
C1
C2
通过光心的光，光心(O) 传播方向不变
主光轴
C1
C2
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
试猜想光线通过透镜后会有什么现象？

第透镜八年级物理上册(人教版)

演示
2.让平行于透镜主光轴的几束光射向凹透镜，视察光通过透镜后的偏折方向。
实验结论：凹透镜对光有发散作用（也叫发散透镜）
深入理解
凹透镜对所有光凹透镜使光线发散，是相对入射光线而言的。凹透镜对光线的发散作都有发散作用用是指把入射光线发散了，其折射光线比入射光线更远离主光轴。
典型例题
例2 （202X·全国·八年级课时练习）让甲、乙两个透镜正对平行光，视察到的现象如图所示，下列说法正确的是（） A．甲、乙两个透镜对光线都是会聚的 B．甲透镜对光线是会聚的，乙透镜对光线发散 C．甲是凹透镜，乙是凸透镜 D．甲是凸透镜，乙是凹透镜
【答案】 A 【详解】A．延长入射光线可以看出，经过凸透镜的光被会聚了，故A正确；B．从乙图中可以看出，经过凹透镜的光被会聚了，而凹透镜对光有发散作用，故B错误；C．从丙图中可以看出，经过凸透镜的光被发散了，而凸透镜有会聚作用，故C错误；D．从丁图中可以看出，平行于主光轴的光经凹透镜折射后会聚一点，而凹透镜对光有发散作用，故D错误。故选A。
那么凹透镜也能使光会聚吗？
知识点 2 透镜对光的作用
演示
1.让平行于透镜主光轴的几束光射向凸透镜，视察光通过透镜后的偏折方向。
实验结论：凸透镜对光有会聚作用（也叫会聚透镜）
深入理解
凸透镜对所有光凸透镜使光线会聚，是相对入射光线而言的。凸透镜对光线的会聚作
都有会聚作用
用是指把入射光线会聚了，其折射光线比入射光线更靠拢主光轴。
眼镜
照相机
投影仪
显微镜
望远镜
它们有一个共同的特点：主要部件都是由玻璃制作的，且能透光，在物理上叫做透镜。
知识点 1 凸透镜和凹透镜
凸透镜（convex lens）：中间厚、边缘薄的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）凹透镜（concave lens）：中间薄、边缘厚的透镜（近视镜等）

5.1透镜人教版物理八年级上册(含解析)

5.1透镜刷基础知识点1凸透镜和凹透镜(1[2024江苏南京质检]透镜成像利用的是光的规律。

现有一个玻璃球被分成A、B、C、D、E 五块，其横截面如图所示，属于凸透镜的是，属于凹透镜的是。

知识点2 透镜对光的作用2如图所示是光通过透镜(图中未画出)发生折射的光路图，其中所用透镜属于凸透镜的是( )3[2024上海黄浦区期中]如图所示的三个透明玻璃瓶盖，容易在阳光下引发火灾的有，因为它们对光线有作用；另外一种类型的透镜对光线有作用。

知识点3焦点和焦距[2023 山东临沂期中]关于凸透镜的焦点和焦距，下列说法错误的是 ( )A.凸透镜有两个焦点B.凸透镜两个焦点之间的距离叫焦距C.平行于主光轴的光线经过凸透镜后会聚于焦点D.把点光源放在焦点上，通过凸透镜的折射光线平行于主光轴5如图所示，该凸透镜的焦距是 ( )A.10.0 cmB.20.0cmC.30.0 cmD.50.0cm刷易错易错点1 误认为经过凸透镜的光线一定会聚于一点(6光线经过甲、乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是( )A.甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜B.乙透镜的折射光线是发散的，说明乙透镜是凹透镜C.甲透镜的折射光线比入射光线更向主光轴靠拢，说明甲透镜是凸透镜D.乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜易错点2 误认为水中的空气泡为凸透镜7[2024安徽合肥期末，中]如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的长方体玻璃容器中，整体就成了一个“空气透镜”。

当平行光束射到这个“空气透镜”上时，射出的光束将成为 ( )A.平行光束B.会聚光束C.发散光束D.不能确定刷提升1[2024陕西西安期末，中]古书中记载：“削冰令圆，举以向日，以艾承其影，则火生”，其描述的现象如图所示，下列说法错误的是 ( )A.“削冰令圆”指的是把冰削成凹透镜B.“举以向日”指的是冰透镜正对太阳光C.“以艾承其影”中的“影”位于冰透镜的焦点D.“则火生”是因为冰透镜能会聚光线2如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S₁点，则该光学元件是 ( )A.凸透镜B.凹透镜C.凸面镜D.凹面镜3[中]如图所示的凸透镜焦距为f。

八年级物理上册人教版《透镜及其应用：第1节透镜》

2024秋季八年级物理上册人教版《透镜及其应用：第1节透镜》教学目标（核心素养）1.物理观念：学生能够识别并区分凸透镜和凹透镜，理解透镜对光线的作用原理。

2.科学思维：通过观察、科学探究实验和分析：，掌握培养学生基本的运用实验物理操作技能原理，解决实际能够问题的能力设计，简单的以及实验逻辑推理来和探究归纳总结透镜的能力的性质。

，并记录3和分析.实验数据。

3.科学态度与责任：激发学生对光学现象的好奇心和探索欲，培养在科学探究中保持严谨、细致的态度，以及尊重科学事实、勇于质疑的精神。

教学重点•凸透镜和凹透镜的识别及其基本性质。

•透镜对光线的作用原理（会聚与发散）。

教学难点•理解透镜对光线作用的物理机制。

•应用透镜性质解释实际光学现象。

教学资源•多媒体课件（包含透镜结构、光线传播路径的动画）。

•实验器材（凸透镜、凹透镜、平行光源、光屏、刻度尺等）。

•学生阅读材料（关于透镜原理的科普文章或实验指导手册）。

教学方法•讲授法：介绍透镜的基本概念和性质。

•实验法：通过动手实验，让学生直观感受透镜对光线的作用。

•讨论法：组织学生讨论实验现象和结果，加深对透镜性质的理解。

•演示法：利用多媒体课件或实物演示，增强教学的直观性和趣味性。

导入新课•生活实例引入：展示几幅利用透镜成像的日常生活图片（如放大镜看书、眼镜矫正视力等），引导学生思考这些现象背后的物理原理，引出透镜的话题。

•设疑激趣：提问：“为什么放大镜能让字变大？眼镜是如何帮助我们看清物体的？”激发学生的好奇心，进入新课学习。

新课教学1.透镜的分类与识别•展示实物：展示凸透镜和凹透镜的实物，引导学生观察其形状特点。

•概念讲解：介绍凸透镜和凹透镜的定义，区分其形状上的不同。

•互动环节：让学生尝试用手摸、用眼看、用光照射等方式，进一步感知凸透镜和凹透镜的区别。

2.透镜对光线的作用•理论讲解：结合多媒体课件，介绍透镜对光线的作用原理，即凸透镜对光线有会聚作用，凹透镜对光线有发散作用。

人教版八年级上册物理第五章透镜及其应用第2节生活中的透镜课件

照相机主要构造
知1－讲
知1－讲
1. 镜头：相当于一个凸透镜。 2. 胶片：相当于光屏。 3. 调节控制系统。 ①取景窗：视察所拍景物； ②光圈环：控制进入镜头的光的多少； ③调焦环：调节镜头到胶片间的距离，即像距； ④快门：控制曝光时间。
知1－讲
同学们，通过自制照相机的成像视察实验，以及你们的生活经验。照相机的成像有什么特点？
知4－讲
【例2】如图所示，甲、乙两图分别是凸透镜成实像和虚像时的情景。请分别指出其特点。 (1)凸透镜成实像时，光屏__能__承__接__到__所__成__的__像__，物和实像在凸透镜_异__侧___。 (2)凸透镜成虚像时，光屏不_能__承__接__到__所__成__的__像__，物和虚像在凸透镜___同__侧___。
的后面。
总结
知1－讲
•用照相机拍照时，比较人到镜头的距离和像到镜头 •的距离及比较像与人的大小关系，用比较法。 •在第(2)小题的解答中可联系实际进行分析，因为实 •际使用中会有这样的直观感觉，人若离照相机越远， •在底片上所成的像越小。
知1－练
1 如图所示，是在一些交通要道路口、
银行等公共场所安装的电子监控器。
知2－讲
请学生视察投影仪的构造，并视察其成像有什么特点？像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？像与物体位于凸透镜的同侧还是异侧？ •成像特点： •1. 投影仪（或幻灯机）成放大、倒立的像。 •2. 像距大于物距。 •3. 像与物体位于凸透镜的两侧。
知2－练
1 放幻灯片时，银幕上出现了一面旗，它的形状与图中的甲类似，则幻灯片上的旗应是图乙中的（ B ）
知识点 4 实像和虚像
知4－讲
定义

人教版物理八年级上册-第5章第1节透镜(共46张PPT)

知课识时管作理业
1．透镜分类：(1)凸透镜是中间厚、边缘薄的透镜。 (2)凹透镜是中间薄、边缘厚的透镜。概念：(1)主光轴(主轴)：通过两个球面球心的直线。
(2)光心(O)：薄透镜的中心。性质：通过光心的光传播方向不改变。 (3)焦点(F)：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫焦点。 (4)焦距(f)：焦点到凸透镜光心的距离。
6.(对应例 3)[2017·云南昆明模拟]如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
【解析】根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点分别作出对应的折射光线，如图所示：
7．(对应例 1)[2017·江西南昌期中](多选)关于透镜的焦点和焦距，下列说法正确的是( AC )
7．(对应例 4)[2017·湖北老河口模拟]如图所示，请画出光线通过透镜后的光路图。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，如图所示：
分课层时作业
1．(对应例 1)[2017·海南定安一模]如图所示，下列透镜属于凸透镜的是( A )
(2)光线经过凸透镜折射后不一定能会聚于一点，比如通过焦点的光线经凸透镜折射后将平行于主光轴；
(3)通过凸透镜的光线可能是会聚的，也可能是发散的； (4)除了过光心的光线方向不变以外，凹透镜对光线有发散作用，通过凹透镜的光线可能是发散的，也可能是平行的，还有可能是会聚的(相比原传播方向)。
类型之三会根据三条特殊光线完成光路图 [2017·四川眉山]在图中完成光路图。
3．(对应例 1、例 2)[2017·湖南益阳自主招生]下列有关透镜对光线作用的说法中正确的是( A )

透镜课件(42页)—人教版物理八年级上册

(均选填“凸”或“凹”)
【变式题】如图所示为两束光线分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是___凹_____透镜，乙透镜应是___凸_____透镜。(均选填“凹”或“凸”)
凸透镜越凸，焦距越小，对光的会聚作用越强；
✓ 透镜的四个名词
1.通过两个球面球心的直线叫做透镜的主光轴。 2.主光轴上有个特殊的点,通过它的光传播方向不改变,这个点叫做透镜的光心。 3.平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点, 这个点叫焦点，用字母 F 表示。 4.焦点到光心的距离叫焦距，用字母 f 表示。
凸透镜截面
凸透镜中央厚、边缘薄，（如放大镜）
凹透镜截面
凹透镜中央薄、边缘厚，（如近视镜片）
说出哪些是凸透镜，哪些是凹透镜。
凸透镜：B、E、F 凹透镜：A、C、G
认识凸透镜与凹透镜
C1
C2
C1
C2
透镜的两个重要概念
1．主光轴：通过两个球面球心的直线。 2．光心：透镜的中心。
光心
主光轴
O
C1
凹透镜的三条特殊光线
1、过光心方向不变； 2、平行入射，折射光线的反向延长线过焦点； 3、入射光线的延长线过焦点，平行射出。
凸透镜的会聚作用
• 警示：凸透镜对所有的光都起会聚作用，但不是任何光经过凸透镜都可以会聚到一点；
O
F
主光轴
正确理解凸透镜的会聚作用
F
会聚后的光线不一定相交
凹透镜的发散作用 • 警示：凹透镜对所有的光都起发散作用，
透镜对光的作用
透镜对光的作用
➢ 结论：凸透镜对光有会聚作用，凹透镜对光有发散作用
光心O
焦点F 主光轴
