寄生电容 分布电容
电缆寄生电容
电缆寄生电容
电缆寄生电容是一种在电缆线路中产生的电容。
它会对电路的工作效率产生影响，因此需要进行评估和控制。
电缆线路在使用过程中，会因为周围环境的影响，而对线路内部的电荷分布产生影响。
这就会导致线路内部形成寄生电容。
电工师需要在设计电路时，考虑到这种影响因素，并采取措施，来控制和优化电路的效率和稳定性。
在实际应用中，电缆寄生电容不仅会让电路不稳定，还会给电气设备的安全进度带来隐患。
因此，在电路设计和安装时，采取一些措施来控制寄生电容至关重要。
控制电缆寄生电容的措施有很多，其中一个重要的方法是改变电缆的物理特性。
例如，增加电缆的直径可以降低寄生电容，而减小电缆的直径会增加寄生电容。
此外，改变电缆的材质也是控制寄生电容的方法之一。
因为不同的材料具有不同的介电常数，大多数情况下，介电常数小的材料寄生电容更少。
除此之外，也可以采用各种信号处理和屏蔽技术来控制寄生电容。
例如，通过增加电路接地屏蔽来减少电缆的寄生电容。
此外，也可以采
用切换电源，增加静电能量存储器、采用共模滤波器等技术来控制寄生电容。
总之，电缆寄生电容是电路设计和安装中必须考虑的因素之一。
要确保线路的稳定性和效率，必须采取措施来控制电缆寄生电容。
这需要电工师在选择电缆材料和设计电路的过程中特别注意。
寄生电容寄生电容
41
时间延迟
问：如何描述时间延迟？
电容器上的电压变化
RC电路中，电阻值R和电容值C的乘积被称为时间常数τ， 这个常数描述电容的充电和放电速度。
U Q Q Q RC t I U I Q/t U R I Q C U
42
时间延迟
充放电时间
充电过程，电压逐渐升高至稳定，电流逐渐减小至零 放电过程，电压逐渐减小至零， 电流逐渐减小至零 记忆：先思考最终状态，再分析整个过程
11
Dipole Moment
H2O
CO2
12
极化
分子在外电场作用下，构成分子的正负电荷 发生相对的位移，形成电偶极矩
13
极化
问：极化？ 对于由极性分子形成的介电质，假设施加外电 场于这种介电质，则会出现取向极化现象。 各个分子偶极矩的叠加，材料就有了极性（后 问） 问：导体呢？
Vc
43
时间延迟
电容充电
，RC 是一个时间的常数，理 解为一段时间
电路达到稳定状态之前 的过渡时期，与电阻和 电容有关
99.3%
1 2 3 4 5 6 7 8 9 10 0.63212 0.86466 0.95021 0.98168 0.99326 0.99752 0.99909 0.99966 0.99988 0.99995
寄生电容
A C d
问：现有电子封装中常用的介质？ 在电子封装基片中，通常使用的介质，比如二氧化硅 和聚酰亚胺，它们的相对介电常数分别是3.9和3.5. 道尔化学的苯并环丁烯介电常数是2.6，传统FR-4 印刷电路板材料的介电常数是4.7. 问：为什么苯并环丁烯的介电常数这么低？从分子结 构的角度理解，什么样的分子结构具有小的介电常数？
寄生电容和分布电容
寄生电容和分布电寄生电容指的是元器件或者线路本身的电容，它并不是有意设计进电路中的电容。在电路中，元器件的引脚、元器件间的绕线等都会产生寄生电容，这些寄生电容对于电路的性能和稳定性都有一定的影响。
分布电容是指电路板或者导线之间的电容，这种电容是由于导线或者电路板上的导线与接地面、其他导线之间的电荷分布所引起的电容。电路板的面积、线路的长度、线路之间的距离等因素都会影响分布电容的大小。分布电容同样对于电路的性能和稳定性有一定的影响。
电容传感器寄生电容干扰的产生原因及消除方法
电容传感器寄生电容干扰的产生原因及消除方法分析了电容传感器寄生电容存在的主要原因，以及消除寄生电容干扰的几种方法：主要采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术来减小寄生电容，以提高传感器的性能。
电容式传感器具有结构简单，灵敏度高，温度稳定性好，适应性强，动态性能好等一系列优点，目前在检测技术中不仅广泛应用于位移、振动、角度、加速度等机械量的测量，还可用于液位、压力、成份含量等热工方面的测量中。
但由于电容式传感器的初始电容量很小，一般在皮法级，而连接传感器与电子线路的引电缆电容、电子线路的杂散电容以及传感器内极板与周围导体构成的电容等所形成的寄生电容却较大，不仅降低了传感器的灵敏度，而且这些电容是随机变化的，使得仪器工作很不稳定，从而影响测量精度，甚至使传感器无法正常工作，所以必须设法消除寄生电容对电容传感器的影响。
以下对消除电容传感器寄生电容的几种方法进行分析。
增加初始电容值法采用增加初始电容值的方法可以使寄生电容相对电容传感器的电容量减小。
由公式C0=ε0·εr·A/d0可知，采用减小极片或极筒间的间距d0，如平板式间距可减小为0.2毫米，圆筒式间距可减小为0.15毫米;或在两电极之间覆盖一层玻璃介质，用以提高相对介电常数，通过实验发现传感器的初始电容量C0不仅显著提高了，同时也防止了过载时两电极之间的短路;另外，增加工作面积A或工作长度也可增加初始电容值C0。
不过，这种方法要受到加工工艺和装配工艺、精度、示值范围、击穿电压等的限制，一般电容的变化值在10-3～103pF 之间。
采用“驱动电缆”技术，减小寄生电容如图1所示：在压电传感器和放大器A之间采用双层屏蔽电缆，并接入增益为1的驱动放大器，这种接法可使得内屏蔽与芯线等电位，进而消除了芯线对内屏蔽的容性漏电，克服了寄生电容的影响，而内外层之间的电容Cx变成了驱动放大器的负载，电容传感器由于受几何尺寸的限制，其容量都是很小的，一般仅几个pF到几十pF。
到节点的寄生电容-概述说明以及解释
到节点的寄生电容-概述说明以及解释1.引言1.1 概述节点的寄生电容在电路设计和分析中扮演着至关重要的角色。
寄生电容是指电路中存在的非预期电容，它可以严重影响电路的性能和稳定性。
了解和减小节点的寄生电容是确保电路正常运行的关键。
在电路中，节点是两个或多个元件之间的连接点。
寄生电容是由于电路元件之间的物理接触或靠近而产生的。
这些元件的相互作用导致电荷的累积和分布，从而形成了节点的电容。
节点的寄生电容可以是电源与地线之间的电容，也可以是信号线与接地电线之间的电容。
节点的寄生电容对电路的性能有着重要影响。
首先，它会引起信号的失真。
节点的寄生电容会导致信号的传输延迟和波形失真，从而降低电路的响应速度和准确性。
其次，它会增加功耗。
节点的寄生电容会导致电路需要更多的能量来克服这些电容的影响，从而增加功耗。
最后，它还可能导致电路的不稳定。
节点的寄生电容可能会引起电路的振荡或不稳定的工作状态，影响电路的可靠性和稳定性。
因此，准确测量和理解节点的寄生电容至关重要。
测量方法可以有很多种，如用示波器和频谱分析仪来观察信号的变化，或使用特定的测量设备来测量节点的电容值。
通过准确测量和分析节点的寄生电容，我们可以更好地了解电路的性能，并采取相应的措施来减小节点的寄生电容。
总之，节点的寄生电容在电路设计中起着重要的作用。
它对电路的性能、功耗和稳定性都有着重要的影响。
因此，理解和减小节点的寄生电容是电路设计师必须要关注和解决的问题。
通过适当的测量方法和措施，我们可以有效地改善电路的性能，提高电路的工作稳定性。
1.2文章结构1.2 文章结构本文主要围绕着节点的寄生电容展开讨论，共分为三个部分，即引言、正文和结论。
引言部分首先对节点的寄生电容进行概述，介绍其定义和重要性，并提出本文的目的。
接下来，本文将深入探讨影响节点寄生电容的因素以及测量节点寄生电容的方法。
正文部分将详细讨论节点的寄生电容的定义，解释其在电路设计中的作用和影响。

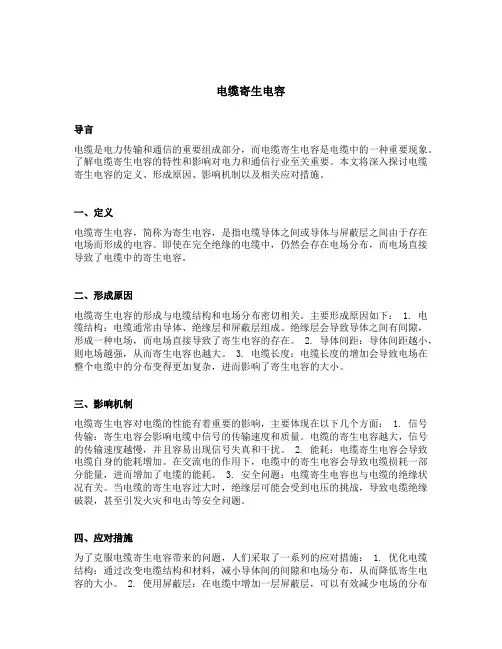

电缆寄生电容
电缆寄生电容导言电缆是电力传输和通信的重要组成部分，而电缆寄生电容是电缆中的一种重要现象。
了解电缆寄生电容的特性和影响对电力和通信行业至关重要。
本文将深入探讨电缆寄生电容的定义、形成原因、影响机制以及相关应对措施。
一、定义电缆寄生电容，简称为寄生电容，是指电缆导体之间或导体与屏蔽层之间由于存在电场而形成的电容。
即使在完全绝缘的电缆中，仍然会存在电场分布，而电场直接导致了电缆中的寄生电容。
二、形成原因电缆寄生电容的形成与电缆结构和电场分布密切相关。
主要形成原因如下： 1. 电缆结构：电缆通常由导体、绝缘层和屏蔽层组成。
绝缘层会导致导体之间有间隙，形成一种电场，而电场直接导致了寄生电容的存在。
2. 导体间距：导体间距越小，则电场越强，从而寄生电容也越大。
3. 电缆长度：电缆长度的增加会导致电场在整个电缆中的分布变得更加复杂，进而影响了寄生电容的大小。
三、影响机制电缆寄生电容对电缆的性能有着重要的影响，主要体现在以下几个方面： 1. 信号传输：寄生电容会影响电缆中信号的传输速度和质量。
电缆的寄生电容越大，信号的传输速度越慢，并且容易出现信号失真和干扰。
2. 能耗：电缆寄生电容会导致电缆自身的能耗增加。
在交流电的作用下，电缆中的寄生电容会导致电缆损耗一部分能量，进而增加了电缆的能耗。
3. 安全问题：电缆寄生电容也与电缆的绝缘状况有关。
当电缆的寄生电容过大时，绝缘层可能会受到电压的挑战，导致电缆绝缘破裂，甚至引发火灾和电击等安全问题。
四、应对措施为了克服电缆寄生电容带来的问题，人们采取了一系列的应对措施： 1. 优化电缆结构：通过改变电缆结构和材料，减小导体间的间隙和电场分布，从而降低寄生电容的大小。
2. 使用屏蔽层：在电缆中增加一层屏蔽层，可以有效减少电场的分布和寄生电容的存在。
3. 提高绝缘性能：加强电缆的绝缘层，可以提高电缆的绝缘性能，从而减少电缆寄生电容对绝缘层的挑战。
4. 降低频率：在特定场景下，可以通过降低信号频率来减小电缆寄生电容的影响。
cadence 晶体管 寄生电容
CADENCE 晶体管寄生电容1. 介绍晶体管是一种常见的电子元件，其内部结构复杂，各种寄生元件也会对其性能产生影响。
其中，寄生电容是晶体管中常见的一种寄生元件，对晶体管的性能有着重要的影响。
本文将就晶体管寄生电容进行详细介绍。
2. 晶体管的结构晶体管是一种半导体器件，由N型或P型半导体材料构成。
其内部包括三个区域：发射区、基区和集电区。
在正常工作状态下，发射结和集电结之间的耗尽层是很薄的，这种层的宽度决定了晶体管的特性。
在实际工作中，发射结和集电结之间有一定的电容，这就是晶体管的寄生电容。
3. 寄生电容的作用在晶体管的工作过程中，由于寄生电容的存在，会对晶体管的电压放大系数、频率特性以及开关速度产生影响。
而寄生电容的大小与晶体管的封装方式、工作状态、结构等因素密切相关。
4. 寄生电容的类型晶体管中存在多种寄生电容，包括发射结-集电结电容、发射结-基极电容等。
这些寄生电容的大小和影响因素各不相同，需要根据具体情况进行分析。
5. 减小寄生电容的方法为了减小晶体管中的寄生电容，可以采取一些措施，如优化晶体管的结构设计、采用更好的工艺制造、选择合适的封装方式等。
这些措施可以有效降低寄生电容的大小，提高晶体管的性能。
6. CADENCE对寄生电容的仿真在实际设计中，面对复杂的电路结构，往往需要进行仿真分析，以评估寄生电容的大小及其对电路性能的影响。
CADENCE是一种常用的电路仿真软件，可以对晶体管中的寄生电容进行精确仿真分析，帮助设计师更好地优化电路设计。
7. 总结晶体管中的寄生电容是影响晶体管性能的重要因素，需要在设计和仿真过程中予以注意。
通过优化晶体管设计和采用合适的工艺和封装方式，可以有效降低寄生电容的大小，提高晶体管的性能。
CADENCE 等仿真软件的应用，有助于加深对寄生电容影响的理解，并为电路设计提供有力的支持。
8. 寄生电容对晶体管性能的影响在晶体管电路中，寄生电容对晶体管的频率响应和动态特性有着重要的影响。
间隔15cm的导线寄生电容值
间隔15cm的导线寄生电容值摘要：1.导线寄生电容的定义和概念2.寄生电容值的计算方法3.影响寄生电容值的因素4.如何减小导线寄生电容值5.结论正文：1.导线寄生电容的定义和概念导线寄生电容是指在传输线结构中，由于导线与地之间存在电场，导致在导线周围产生的一种电容现象。
这种电容不是人为加入的，而是由于导线与周围环境相互作用而产生的，因此被称为寄生电容。
寄生电容对信号传输和系统性能产生影响，因此需要对其进行研究和分析。
2.寄生电容值的计算方法寄生电容值的计算方法通常采用分布电容的计算方法。
分布电容由电容积分得到，其值与导线的形状、尺寸、间距以及介质的电容率有关。
对于间隔15cm 的导线，其寄生电容值可以通过以下公式计算：C = ε* (1/2π) * ∫(1/r) * (r^2 + d^2) dr其中，C 为寄生电容值，ε为介质的电容率，r 为导线半径，d 为导线间距。
3.影响寄生电容值的因素寄生电容值受多种因素影响，主要包括：(1) 导线间距：导线间距越大，寄生电容值越大。
(2) 导线形状和尺寸：导线形状和尺寸对寄生电容值也有影响，如圆形导线的寄生电容值通常小于矩形导线。
(3) 介质的电容率：介质的电容率越大，寄生电容值越小。
(4) 频率：频率越高，寄生电容值越大。
4.如何减小导线寄生电容值为了减小导线寄生电容值，可以采取以下措施：(1) 减小导线间距：通过减小导线间距，可以降低寄生电容值。
(2) 优化导线形状和尺寸：选择合适的导线形状和尺寸，如圆形导线，可以减小寄生电容值。
(3) 选择低电容率的介质：使用电容率较低的介质，可以降低寄生电容值。
(4) 调整信号传输频率：通过调整信号传输频率，使其避开寄生电容值的峰值频率，可以减小寄生电容对信号传输的影响。
5.结论间隔15cm 的导线寄生电容值受导线间距、导线形状和尺寸、介质的电容率以及信号传输频率等多种因素影响。
杂散电感 电容
由电路中的导体如：连接导线、元件引线、元件本体等呈现出来的等效电感是杂散电感.
最近在测试电容时，发现电容器的感性对高频电路产生巨大的影响，那杂散电感和寄生电感的区别？
最佳答案检举
分布电容：必须注意到的是，不只是电容器中才具有电容，实际上两导体之间都存在电容。
例如，两根传输线之间，每跟传输线与大地之间，都是被空气介质隔开的，所以，也都存在着电容。
一般情况下，这个电容值很小，它的作用可忽略不计，如果传输线很长或所传输的信号频率高时，就必须考虑这电容的作用，另外在电子仪器中，导线和仪器的金属外壳之间也存在电容。
上述这些电容通常叫做分布电容，虽然它的数值很小，但有时却会给传输线路或仪器设备的正常工作带来干扰。
寄生的含义就是本来没有在那个地方设计电容，但由于布线构之间总是有互容，互感就好像是寄生在布线之间的一样，所以叫寄生电容。
寄生电容一般是指电感，电阻，芯片引脚等在高频情况下表现出来的电容特性。
实际上，一个电阻等效于一个电容，一个电感，和一个电阻的串连，在低频情况下表现不是很明显，而在高频情况下，等效值会增大，不能忽略。
在计算中我们要考虑进去。
ESL就是等效电感，ESR就是等效电阻。
不管是电阻，电容，电感，还是二极管，三极管，MOS管，还有IC，在高频的情况下我们都要考虑到它们的等效电容值，电感值。
厚膜电阻寄生电容与电容_解释说明
厚膜电阻寄生电容与电容解释说明1. 引言1.1 概述本文将探讨厚膜电阻寄生电容与电容之间的关系。
在现代电子器件中，厚膜电阻和电容被广泛应用于各种电路设计中，它们在器件性能和信号传输方面发挥着重要作用。
然而，由于厚膜电阻的存在以及因其结构特点而产生的寄生电容，可能会对电路的工作产生不利影响。
1.2 文章结构本文分为五个主要部分进行讨论。
首先进行引言部分，概括阐述文章的研究目的和结构。
其次，在第二部分将介绍厚膜电阻与寄生电容的定义、特性以及分析方法与模型。
随后，在第三部分将重点讨论基本的电容概念、特性以及串联和并联关系等内容。
然后，在第四部分通过案例研究，探讨了厚膜电阻寄生电容对器件性能造成的影响，并提供了一些降低这种影响的方法。
最后，在第五部分进行总结，回顾文章中主要观点和论证，并提出未来研究方向和建议。
1.3 目的本文旨在解释厚膜电阻寄生电容与电容之间的关系，并探讨厚膜电阻寄生电容对电路性能的影响。
通过对其原理、定义、特点和分析方法进行综合阐述，我们将深入理解这些概念及其相互作用，为读者提供更好的认识和应用这些知识的基础。
此外，通过实际案例分析，我们将展示如何解决由厚膜电阻寄生电容引起的故障问题，并提出未来研究方向和建议，希望为相关领域的进一步发展提供一定参考。
2. 厚膜电阻寄生电容:2.1 厚膜电阻的定义与特点:厚膜电阻是一种常见的电阻元件，它通常由陶瓷、玻璃或有机聚合物材料制成。
与其他类型的电阻相比，厚膜电阻具有以下特点：- 薄片结构：厚膜电阻通常采用以导电过程为基础的薄片结构设计。
通过在基板上制造和模式化导电层，可以实现所需的电阻值。
- 占用空间小：由于其薄片结构，厚膜电阻在占用空间方面优于其他类型的电阻。
这使得它们成为集成电路和微型器件中常用的选择。
- 低温系数：厚膜电阻通常具有较低的温度系数，也就是说，在温度变化时，其电阻值变化较小。
这使得它们在各种环境条件下都能保持相对稳定的性能。
2.2 寄生电容的概念与影响因素:寄生电容指在实际应用中由于设备、器件或线路结构而不可避免地存在的非期望产生的电容。
精讲变压器的“寄生参数”——漏感与分布电容
精讲变压器的“寄生参数”——漏感与分布电容
本文主要为大家讲解一下变压器中的两个寄生参数，漏感与分布电容。
从定义到产生的原因，以及危害等多方面进行讲解。
大家好好学习吧！下面
先来介绍一下漏感的相关知识。
漏感的定义
漏感是电机初次级在耦合的过程中漏掉的那一部份磁通
变压器的漏感应该是线圈所产生的磁力线不能都通过次级线圈,因此产生漏
磁的电感称为漏感。
漏感产生的原因
漏感的产生是由于某些初级（次级）磁通没有通过磁芯耦合到次级（初级），而是通过空气闭合返回到初级（次级）。
导线的电导率大约为空气电导率的109倍，而变压器用的铁氧体磁芯材料
的磁导率大约只有空气磁导率的104倍。
因此磁通在通过铁氧体磁芯构成的
磁路时，就会有一部分漏入空气，在空气中形成闭合磁路，从而产生漏磁。
而且随着工作频率的提高，所使用的铁氧体磁芯材料的磁导率会降低。
因此
在高频下，这种现象更为明显。
漏感的危害 
漏感是开关变压器的一项重要指标，对开关电源性能指标的影响很大，漏
感的存在，当开关器件截止瞬间会产生反电动势，容易把开关器件过压击穿；漏感还可以与电路中的分布电容以及变压器线圈的分布电容组成振荡回路，
使电路产生振荡并向外辐射电磁能量，造成电磁干扰。
影响漏感的因素 
对于固定的已经制作好的变压器，漏感与以下几个因素有关：。
高频变压器漏感与分布电容
摘要：反激变换器的高频运行表明功率变压器寄生参数对变换器的性能影响很大。
变压器的寄生参数主要是漏感和分布电容，而设计过程中往往很少考虑分布电容。
该文给出了适用于工程分析的变压器高频简化模型，分析高频高压场合变压器寄生参数对反激变换器的影响。
继而给出寄生参数的确定方法，并基于此分析，提出控制寄生参数的工程方法，研究不同的绕组绕制方法和绕组位置布局对分布电容大小的影响，并通过实验验证了文中分析的正确性及抑制方法的实用性。
关键词：电力电子；分布电容；反激变换器；变压器；高频高压0 引言单端反激变换器具有拓扑结构简单，输入输出隔离，升降压范围宽，易于实现多路输出等优点，在中小功率场合具有一定优势，特别适合作为电子设备机内辅助电源的拓扑结构。
变压器作为反激变换器中的关键部件，对变换器的整机性能有着很大影响。
随着变换器小型化的发展趋势，需要进一步提高变换器的开关频率以减小变压器等磁性元件的体积、重量[1-3]。
