电容传感器寄生电容干扰的产生原因及消除方法
消除电容传感器寄生电容干扰的几种方法.
消除电容传感器寄生电容干扰的几种方法摘要: 电容传感器结构简单,分辨率高,但寄生电容的存在严重影响了其工作特性,文章分析了寄生电容存在的原因,采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术可有效减小寄生电容,提高传感器的性能。
关键词：电容传感器;寄生电容;干扰;驱动电缆技术;整体屏蔽技术1 前言---电容式传感器具有温度稳定性好,结构简单,适应性强,动态响应好等优点,广泛应用于位移、振动、液位、压力等测量中[1],但由于电容式传感器的初始电容量很小,而连接传感器与电子线路的引线电缆电容、电子线路的杂散电容以及传感器内极板与周围导体构成的电容等所形成的寄生电容却较大,不仅降低了传感器的灵敏度,而且这些电容是随机变化的,使得仪器工作很不稳定,影响测量精度,甚至使传感器无法工作,必须设法消除寄生电容对传感器的影响。
2 消除电容传感器寄生电容的方法2.1 增加初始电容值---采用增加初始电容值的方法可以使寄生电容相对电容传感器的电容量减小。
可采用减小极片或极筒间的间距,如平板式间距可减小为0.2mm,圆筒式间距可减小为0.15mm,增加工作面积或工作长度来增加原始电容值,但此种方法要受到加工和装配工艺、精度、示值范围、击穿电压等限制,一般电容变化值在10-3～103pF之间。
2.2 集成法[2]---将传感器与电子线路的前置级装在一个壳体内,省去传感器至前置级的电缆,这样,寄生电容大为减小而且固定不变,使仪器工作稳定。
但这种做法因电子元器件的存在而不能在高温或环境恶劣的地方使用。
也可利用集成工艺,把传感器和调理电路集成于同一芯片,构成集成电容传感器。
2.3 采用“驱动电缆”技术---在压电传感器和放大器之间采用双层屏蔽电缆,并接入增益为1的驱动放大器,这种接法使得内屏蔽与芯线等电位,消除了芯线对内屏蔽的容性漏电,克服了寄生电容的影响,而内外层之间的电容变成了驱动放大器的负载,因此,驱动放大器是一个输入阻抗很高,具有容性负载,放大倍数为1的同相放大器。

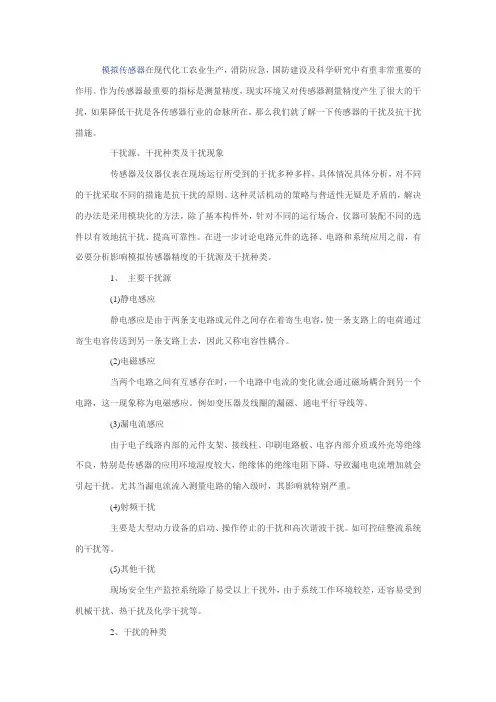

传感器干扰问题及抗干扰措施详解
模拟传感器在现代化工农业生产，消防应急，国防建设及科学研究中有重非常重要的作用。
作为传感器最重要的指标是测量精度，现实环境又对传感器测量精度产生了很大的干扰，如果降低干扰是各传感器行业的命脉所在。
那么我们就了解一下传感器的干扰及抗干扰措施。
干扰源、干扰种类及干扰现象传感器及仪器仪表在现场运行所受到的干扰多种多样，具体情况具体分析，对不同的干扰采取不同的措施是抗干扰的原则。
这种灵活机动的策略与普适性无疑是矛盾的，解决的办法是采用模块化的方法，除了基本构件外，针对不同的运行场合，仪器可装配不同的选件以有效地抗干扰、提高可靠性。
在进一步讨论电路元件的选择、电路和系统应用之前，有必要分析影响模拟传感器精度的干扰源及干扰种类。
1、主要干扰源(1)静电感应静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，因此又称电容性耦合。
(2)电磁感应当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。
例如变压器及线圈的漏磁、通电平行导线等。
(3)漏电流感应由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特别是传感器的应用环境湿度较大，绝缘体的绝缘电阻下降，导致漏电电流增加就会引起干扰。
尤其当漏电流流入测量电路的输入级时，其影响就特别严重。
(4)射频干扰主要是大型动力设备的启动、操作停止的干扰和高次谐波干扰。
如可控硅整流系统的干扰等。
(5)其他干扰现场安全生产监控系统除了易受以上干扰外，由于系统工作环境较差，还容易受到机械干扰、热干扰及化学干扰等。
2、干扰的种类(1)常模干扰常模干扰是指干扰信号的侵入在往返2条线上是一致的。
常模干扰来源一般是周围较强的交变磁场，使仪器受周围交变磁场影响而产生交流电动势形成干扰，这种干扰较难除掉。
(2)共模干扰共模干扰是指干扰信号在2条线上各流过一部分，以地为公共回路，而信号电流只在往返2个线路中流过。
1、为什么电容式传感器易受干扰？如何减小干扰？
1、为什么电容式传感器易受干扰？如何减小干扰？答： (1)传感器两极板之间的电容很小，仅几十个μμF ，小的甚至只有几个μμF 。
(2)而传感器与电子仪器之间的连接电缆却具有很大的电容，如屏蔽线的电容最小的l 米也有几个μμF ，最大的可达上百个μμF 。
这不仅使传感器的电容相对变化大大降低，灵敏度也降低，更严重的是电缆本身放置的位置和形状不同，或因振动等原因，都会引起电缆本身电容的较大变化，使输出不真实，给测量带来误差。
(3)解决的办法，一种方法是利用集成电路，使放大测量电路小型化，把它放在传感器内部，这样传输导线输出是直流电压信号，不受分布电容的影响;(4)另一种方法是采用双屏蔽传输电缆，适当降低分布电容的影响。
由于电缆分布电容对传感器的影响，使电容式传感器的应用受到一定的限制。
2、说明单线圈和差动变隙式电感传感器的主要组成、工作原理和基本特性。
答：单线圈变隙式电感传感器主要由线圈、衔铁和铁芯组成。
差动变隙式电感传感器主要由两个相同的电感线圈、铁芯、衔铁和导杆组成。
两种传感器工作原理的共同点是：它们的衔铁都随被测体同步移动，引起磁路中气隙的磁阻发生相应的变化，从而导致线圈电感的变化，只要能测出线圈电感变化的大小和极性，就能确定被测体位移的大小和方向。
两种传感器工作原理的不同点是：差动式两线圈的电感产生大小相等、极性相反的变化，配用差动电桥测量电路。
单线圈生隙式只有一个线圈，测量电路配用单臂电桥。
3、为什么螺线管式电感传感器比变隙式电感传感器有更大的测位移范围？ 答：以差动变隙式电感传感器为例，δ20=K ，非线性项为δδ∆的高次项，式中的∆δ为被测位移范围，δ0为初始气隙。
因此，为提高灵敏度，需减小δ0；而为提高线性度，又需使δ∆»δ0，也就是说，为使传感器具有较高的灵敏度与较好的线性度，必须限制位移范围。
而差动螺线管式电感传感器的灵敏度为()l r W K c r 22011-=μπμ，当每个线圈匝数、μr 、活动铁心半径r c 和线圈长度确定后，灵敏度K 1为与被测位移范围无关的常数，因此，理论上可做到相当大的测位移范围。

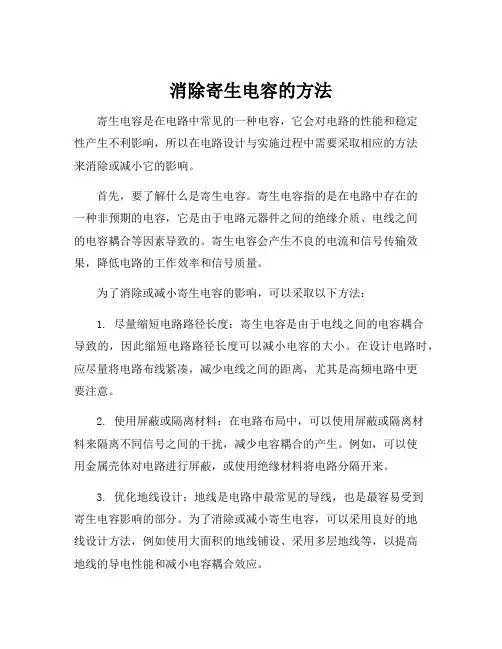

消除寄生电容的方法
消除寄生电容的方法寄生电容是在电路中常见的一种电容，它会对电路的性能和稳定性产生不利影响，所以在电路设计与实施过程中需要采取相应的方法来消除或减小它的影响。
首先，要了解什么是寄生电容。
寄生电容指的是在电路中存在的一种非预期的电容，它是由于电路元器件之间的绝缘介质、电线之间的电容耦合等因素导致的。
寄生电容会产生不良的电流和信号传输效果，降低电路的工作效率和信号质量。
为了消除或减小寄生电容的影响，可以采取以下方法：1. 尽量缩短电路路径长度：寄生电容是由于电线之间的电容耦合导致的，因此缩短电路路径长度可以减小电容的大小。
在设计电路时，应尽量将电路布线紧凑，减少电线之间的距离，尤其是高频电路中更要注意。
2. 使用屏蔽或隔离材料：在电路布局中，可以使用屏蔽或隔离材料来隔离不同信号之间的干扰，减少电容耦合的产生。
例如，可以使用金属壳体对电路进行屏蔽，或使用绝缘材料将电路分隔开来。
3. 优化地线设计：地线是电路中最常见的导线，也是最容易受到寄生电容影响的部分。
为了消除或减小寄生电容，可以采用良好的地线设计方法，例如使用大面积的地线铺设、采用多层地线等，以提高地线的导电性能和减小电容耦合效应。
4. 使用绝缘层或堵塞介质：在电路设计中，可以使用绝缘层将电路元器件隔离开，从而减少元器件之间的电容耦合。
另外，也可以使用堵塞介质来填充元器件之间的空隙，阻止电容耦合的产生。
5. 选择合适的元器件和连接方式：在电路设计中，可以选择具有低电容特性的元器件，并采用适当的连接方式来减小寄生电容的影响。
例如，可以选择具有低电容值的电容器，或使用差分信号传输来减小电容耦合效应。
总之，消除寄生电容的方法并不是一成不变的，它需要根据具体的电路设计和应用需求来选择合适的方法。
在实际应用中，工程师需要结合具体的电路参数和特点来分析、优化电路，从而消除或减小寄生电容的影响，以保证电路的性能和稳定性。
希望本文所介绍的方法能够给电路设计者提供一些指导和参考，以便更好地应对寄生电容的问题。
电容式传感器产生误差的因素有几个怎么消除
• 电容触摸屏的优点：电容触摸屏的双玻璃不但能保护导体及
感应器，更有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾 有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。 电 容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。当手指 触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡 器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。由 于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往 往会产生漂移现象。该种触摸屏适用于系统开发的调试阶段。
• 料带前进过程中,采用激光区域传感器检测 料带左右位置,控制伺服驱动器纠偏.目标是 料带左右偏移正负0.25mm
12.电阻式触摸屏与电容式触摸屏比 较各有什么优缺点？为什么？
• 电容式触摸屏的介绍 ：
• 电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层，再 在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应 器。 电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形 成一个低电压交流电场。在触摸屏幕时，由于人体电场，手指与导体 层间会形成一个耦合电容，四边电极发出的电流会流向触点，而电流 强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算 电流的比例及强弱，准确算出触摸点的位置。
4. 边缘效应使设计计算复杂化、产生非线性及降低传感器 的灵敏度。消除和减小的方法是在结构上增设防护电极， 防护电极必须与备防护电极取相同的电位，尽量使它们同 为地电位。
传感器电路的噪声及干扰来源主要有以下几个原理
传感器电路的噪声及干扰来源传感器电路很容易接收到外界或内部一些无规则的噪声或干扰信号，如果这些噪声和干扰的大小可以与有用信号相比较，那么在传感器电路的输出端有用信号将有可能被淹没，或由于有用信号分量和噪声干扰分量难以分辨，则必将妨碍对有用信号的测量。
所以在传感器电路的设计中，往往抗干扰设计是传感器电路设计是否成功的关键。
1传感器电路的内部噪声1.1低频噪声低频噪声主要是由于内部的导电微粒不连续造成的。
特别是碳膜电阻，其碳质材料内部存在许多微小颗粒，颗粒之间是不连续的，在电流流过时，会使电阻的导电率发生变化引起电流的变化，产生类似接触不良的闪爆电弧。
另外，晶体管也可能产生相似的爆裂噪声和闪烁噪声，其产生机理与电阻中微粒的不连续性相近，也与晶体管的掺杂程度有关。
1.2半导体器件产生的散粒噪声由于半导体PN结两端势垒区电压的变化引起累积在此区域的电荷数量改变，从而显现出电容效应。
当外加正向电压升高时，N区的电子和P区的空穴向耗尽区运动，相当于对电容充电。
当正向电压减小时，它又使电子和空穴远离耗尽区，相当于电容放电。
当外加反向电压时，耗尽区的变化相反。
当电流流经势垒区时，这种变化会引起流过势垒区的电流产生微小波动，从而产生电流噪声。
其产生噪声的大小与温度、频带宽度△f成正比。
1.3高频热噪声高频热噪声是由于导电体内部电子的无规则运动产生的。
温度越高，电子运动就越激烈。
导体内部电子的无规则运动会在其内部形成很多微小的电流波动，因其是无序运动，故它的平均总电流为零，但当它作为一个元件(或作为电路的一部分)被接入放大电路后，其内部的电流就会被放大成为噪声源，特别是对工作在高频频段内的电路高频热噪声影响尤甚。
通常在工频内，电路的热噪声与通频带成正比，通频带越宽，电路热噪声的影响就越大。
以一个1kΩ的电阻为例，如果电路的通频带为1MHz，则呈现在电阻两端的开路电压噪声有效值为4μV(设温度为室温T=290K)。
看起来噪声的电动势并不大，但假设将其接入一个增益为106倍的放大电路时，其输出噪声可达4V，这时对电路的干扰就很大了。
传感器在测量中产生干扰的原因及处理方法
1、机械干扰这类干扰包括振动和冲击，它们对于具有相对运动元件的传感器有很大影响。
防范措施是设法阻止来自振动源的能量的传递。
采用重量大的工作台是吸收振动的有效方法。
也可为传感器配用质量大的基座，以造成阻抗失配，进而防止振动，但应注意增加传感器重量对被测对象带来的附加影响。
2、音响干扰音响干扰一般功率不大，尤其是在医院和生物医学实验室环境下下，故这类干扰较易抑制，必要时可用隔音材料作传感器的壳体，或将其放在真空容器中使用。
3、热干扰由热辐射造成的热膨胀，会使传感器内部元件间发生相对位移，或使得元件性能发生变化。
易受此类干扰影响的传感器有电容式传感器、电感式传感器等。
另外，两种不同种类金属的接触处的温差也会产生寄生热电势，受此类干扰影响较大的传感器有金属热电阻式传感器、热电偶式传感器等。
为传感器加上温度补偿电路、保持测量童电路为恒定温度场等方法是常用的减小温度影响的有效方法。
4、电磁干扰（1）静电干扰电子设备大多把整机装入金属壳，该壳接地便对外部干扰起屏蔽作用。
静电感应一般在高频时造成危害，因此静电屏蔽大多用来抑制高频干扰。
（2）电磁干扰由于我们所处社会的电器化程度越来越高，各种各样的电子仪器在空中造成的电磁波污染也大量增加。
如果不加小心，这些电磁波会由于电磁感应而对传感器输出信号产生严重干扰。
对于此类干扰，除可用电磁屏蔽外，还可用滤波的方法来消除，后者对于已知干扰信号频率时尤为有效。
另外，尽量缩短导线长度（它们的作用就像天线一样）、减小引线面积、将导线拧合在一起布线等措施也是推荐使用的。
在使用传感器的电子仪器中，电源的交流声是一种影响很大的电磁干扰，多用滤波器来消除。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
减小寄生电容影响的六种方法
减小寄生电容影响的六种方法
1.使用电容滤波器：在电路中添加电容滤波器可以减小寄生电容的影响。
电容滤波器将直流信号通过滤波器中的电容器进行滤波，从而使电路中的干扰信号得到有效的滤除。
2. 降低电路噪声：减小电路中的噪声可以降低寄生电容的影响，因为噪声信号往往具有高频成分，这些高频信号会加重寄生电容的影响。
可以通过优化电路设计或使用低噪声元器件实现。
3. 采用屏蔽技术：在电路中添加屏蔽层或屏蔽材料可以有效减小寄生电容的影响。
屏蔽层或屏蔽材料能够将电路中的电磁辐射或干扰信号隔离在屏蔽层或屏蔽材料之外，从而减小寄生电容的影响。
4. 优化电路布局：电路的布局会对寄生电容的影响产生重要的影响，因此需要优化电路的布局。
可以采用地线分离、信号线和电源线分开布置等方式来优化电路布局。
5. 选择合适的元器件：选择合适的元器件可以减小寄生电容的影响。
例如，选择高频响应更好的电容器可以减小寄生电容的影响。
6. 采用差分信号传输：差分信号传输方式可以减小寄生电容的影响。
在差分信号传输方式中，信号被分为两路传输，两路信号的电势相反，从而减小寄生电容的影响。
- 1 -。
说明电容传感器的缺点及克服方法
说明电容传感器的缺点及克服方法
电容式传感器是一种常见的传感器，它可以测量电容的变化并将其转换为电信号。
但是，电容式传感器也存在一些缺点，以下是一些克服这些缺点的方法：
1. 灵敏度受温度变化影响：电容式传感器的灵敏度受温度变化的影响比较大，因为电容随温度变化而变化。
为了克服这个问题，可以使用温度补偿电路来抵消温度变化对灵敏度的影响。
2. 电容式传感器需要校准：电容式传感器需要校准以确保其准确性。
校准可以通过使用已知重量的物体进行比较来完成。
在校准过程中，可以调整电容式传感器的电路来确保准确性。
3. 电容式传感器对电磁干扰敏感：电容式传感器对电磁干扰比较敏感，因为电容式传感器的电路可以捕获到电磁波。
为了克服这个问题，可以使用屏蔽材料来避免电容式传感器受到电磁干扰。
4. 需要稳定的电源：电容式传感器需要一个稳定的电源以确保其准确性。
如果电源波动过大，可能会导致传感器输出的电信号不稳定。
因此，使用稳定的电源可以解决这个问题。
综上所述，电容式传感器虽然存在一些缺点，但可以通过一些方法来克服这些问题，从而提高其准确性和可靠性。
- 1 -。
电容传感器在使用中存在的几个问题及处理方法
电容传感器在使用中存在的几个问题及处理方法电容传感器是将被测的非电量的变化转换为电容量变化的一种传感器，它不仅能测量荷重、位移、振动、角度、加速度等机械量，还能测量液面、料面、成分含量等热工参量。
这 种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。
因此，电容传感器在自动检测技术中占有很重要的地位，并得到广泛的应用。
但它在使用过程中也存在一些问题： 二、灵敏度的问题 由两平行板组成的一个电容器，若忽略其边缘效应，其电容量可用下式表示： 式中，S为极板相互遮盖面积，单位为m2;d为两平行板间的距离，单位为m;ε为极板间介质的介电常数;εr极板间介质的相对介电常数;ε0真空的介电常数。
从上式可以看出，当d小时可使电容量增大，而使灵敏度增加，但d过小容易引起电容器击穿，一般我们可以采取在极板间放置云母来改善，此时电容C为两电容串联，可写成： 式中，ε1云母片的介电常数;ε2空气的介电常数;d0为气隙宽度;d为两极板间的距离。
云母的介电常数为空气的7倍，云母的击穿电压不少于103kv/mm，空气的击穿电压仅为3kv/mm。
厚度仅为0.01mm的云母片，它的击穿电压也不小于10kv/mm，因此有了云母片，极板之间的距离可大大减小，还能使电容传感器输出特性的线性得到改善。
提高灵敏度除了采用加云母片的方法外，还可以采取以下措施： 1.提高电源频率。
2.减小极板厚度可削弱边缘效应。
三、电容传感器中一些量的变化范围 在变极间距离的电容传感器中，由于减小极间距离可以提高灵敏度，多用来测量微米级的位移，一般极板间距离不超过1mm，最大位移量应限制在间距的1/10范围内;在变极板工作面积的传感器中，可以测量厘米级的位移。
在电容传感器中，正确选择电容的大小是很重要的。
传感器应用中的常见干扰分析及对策
2011年4月刊计算机工程应用技术信息与电脑China Computer&Communication引言随着科学技术水平的不断提升，工业、农业、军事、航空、航天等领域的自动化水平不断提高，各类传感器和自动检测技术被应用到生产过程中的各个环节，通过对整个系统的监控和控制，提升其精度和准确度，从而使系统的自动化水平提高。
在整个自动检测系统中，传感器就像“感觉器官”一样，它的反应灵敏度、线性度、重复性、漂移等性能对整个系统的性能都有很大的影响。
除传感器本身的性能指标外，在实际生产中的各种干扰有时也会引发系统的误动作和故障，比如大功率感性设备的启停往往会产生高压尖脉冲干扰，各种绑扎在一起的信号线间的干扰，各种电磁、雷电等都会对传感器的正常工作造成干扰。
此外，电路参数可能会因为现场的温度、湿度的变化发生改变等等，以上种种情况都能造成传感器、自动检测系统工作异常。
因此，要想确保自动检测系统的正常工作，必须消除或者抑制各种干扰。
然而，要消除干扰，首先就要找到干扰源，分析干扰入侵的路径，才能针对不同的干扰，采取相应的措施。
1. 常见干扰类型1.1湿度干扰环境湿度的加大会引起绝缘电阻降、漏电流增加，导致电路的参数发生变化，影响传感器电路的正常工作。
1.2机械干扰由于机械振动或冲击，导致连接导线产生位移，传感器系统元件产生变形、振动等，均对传感器电路的正常工作有影响。
1.3光干扰传感器的半导体元件在光的作用下会引起电阻值的改变或者产生电势，使其导电性能发生改变，使传感器电路的正常工作受到影响。
1.4热干扰现场设备及元器件运作时产生的热量造成环境温度的变化，导致传感器电路中元器件参数的变化，影响传感器的正常工作。
1.5电和磁干扰电和磁是最严重和普遍的干扰，可以通过电路和磁场对传感器系统产生干扰，影响其正常工作。
1.6化学干扰酸、碱等化学物品及腐蚀性气体会对元器件产生腐蚀作用，影响传感器电路的工作。
1.7射线辐射干扰射线能使气体电离,电子从金属中逸出等,影响传感器系统的工作。
电容传感器寄生电容干扰的产生原因及消除方法
电容传感器寄生电容干扰的产生原因及消除方法
王爱玲;房亚民
【期刊名称】《华北科技学院学报》
【年(卷),期】2005(2)1
【摘要】分析了电容传感器寄生电容存在的主要原因,以及消除寄生电容干扰的几种方法:主要采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术来减小寄生电容,以提高传感器的性能.
【总页数】3页(P93-95)
【作者】王爱玲;房亚民
【作者单位】济宁职业技术学院,机电工程系,山东,济宁,272037;济宁职业技术学院,机电工程系,山东,济宁,272037
【正文语种】中文
【中图分类】TP212.9
【相关文献】
1.MEMS微流量检测中寄生电容干扰的抑制方法 [J], 李丽伟;朱荣;周兆英;任建兴
2.寄生电容对叠层片式陶瓷电感器的影响及提取消除方法研究 [J], 谭克研
3.消除电容传感器寄生电容干扰的几种方法 [J], 孟凡文;张玉香;胡连柱
4.变频电机启动干扰氧分析仪测量的起因及消除干扰方法探讨 [J], 兰亚志;曹皓;刘海涛;
5.火焰原子吸收光谱分析多元干扰体系中干扰效应的计算消除方法研究──Ⅰ.多元混合干扰效应的数学表达及算法 [J], 吴育良;俞斌;周天彤
因版权原因，仅展示原文概要，查看原文内容请购买。
说明电容传感器的缺点及克服方法
说明电容传感器的缺点及克服方法
电容传感器的主要缺点包括以下几个：
1. 灵敏度受环境影响较大。
电容传感器的灵敏度会受到温度、湿度、电磁场等环境因素的影响，从而导致测量结果的不准确。
2. 信号稳定性较差。
由于电容传感器的输出信号受到干扰较大，容易出现信号失真、漂移等问题，需要进行定期校准以保证测量的准确性。
3. 尺寸较大。
相比于其他类型的传感器，电容传感器的尺寸较大，会占用较多的空间，不太适合用于一些尺寸有限的场合。
为了克服上述缺点，可以采取以下措施：
1. 优化电路设计。
通过优化电路设计和选用合适的电容传感器，可以降低环境因素对测量的影响，提高传感器的稳定性。
2. 进行定期校准。
对于容易出现信号失真、漂移等问题的电容传感器，可以通过定期校准的方式来保证测量结果的准确性。
3. 选用小型化的电容传感器。
随着技术的发展，电容传感器的尺寸逐渐减小，可以选用小型化的电容传感器来满足尺寸有限的场合的需求。
总之，电容传感器具有一些缺点，但也有一些有效的克服方法，这使得它们在工业生产、医疗设备等领域中应用广泛。
电子电路中的电感和电容问题解决方法
电子电路中的电感和电容问题解决方法在电子电路设计和维修过程中，电感和电容问题常常会出现，给工作带来一定的不便和困扰。
因此，掌握一些解决方法是非常重要的。
本文将从不同角度探讨电子电路中的电感和电容问题，并提供相应的解决方法。
一、电感问题的解决方法电感是电子电路中常见的元件之一，它常常用于滤波、谐振和起保护作用。
但在实际应用中，电感也会出现一些问题，例如漏感、互感、共振等。
下面是一些常见的电感问题解决方法。
1. 漏感问题的解决方法当电感出现漏感问题时，通常会导致信号波形失真或频率变化不稳定。
要解决漏感问题，可以采取以下措施：a. 选用合适的电感元件。
选择漏感较小的电感元件，以减小漏感引起的影响。
b. 添加漏感补偿电感。
在电路中加入补偿电感，以抵消漏感的影响，实现电路性能的稳定。
2. 互感问题的解决方法互感是指电路元件之间通过磁耦合而产生的相互感应现象。
互感问题主要体现在信号传输和噪声干扰方面。
以下是解决互感问题的方法：a. 降低元件之间的互感系数。
采用合适的元件布局和屏蔽措施，减小互感系数，降低互感带来的干扰。
b. 使用低互感的元件。
选择互感较小的电感元件，以减小互感引起的不良影响。
3. 共振问题的解决方法共振是指电感和电容在一定的频率下形成共振回路，引起电路振荡的现象。
下面是解决共振问题的方法：a. 调整电感和电容的数值。
通过改变电感元件和电容元件的数值，使得共振频率不在实际工作频率附近，避免共振现象的发生。
b. 添加阻尼电路。
在共振回路中添加阻尼电路，提高电路的阻尼系数，以减小共振现象的影响。
二、电容问题的解决方法电容也是电子电路中重要的元件之一，常用于滤波、耦合和存储能量等功能。
在电容的应用过程中，可能会出现电容极性接反、电容损坏、电容值偏差等问题。
下面是一些常见的电容问题解决方法。
1. 电容极性接反问题的解决方法电容极性接反是指电容器正负极连接错误。
当电容极性接反时，会导致电路不能正常工作或元件受损。
电容传感器电路设计中的干扰抑制策略
电容传感器电路设计中的干扰抑制策略电容传感器在现代电子设备中有着广泛的应用，例如触摸屏、电容式位移传感器等。
然而，在电容传感器的设计中，干扰问题往往是一个重要的挑战。
干扰信号可能来自外部电磁场干扰、电源线干扰以及其他无关信号的干扰，这些干扰信号会使得电容传感器的性能受到影响。
为了解决电容传感器电路中的干扰问题，设计人员可以采取一些干扰抑制策略。
下面将介绍一些常用的干扰抑制策略，帮助设计人员提升电容传感器的性能。
首先，地线设计是一种常见的干扰抑制策略。
电容传感器需要与地线相连，通过增加地线的面积可以减少外部电磁场的干扰。
地线的面积越大，其抗干扰能力就越强。
因此，在电容传感器的设计中，设计人员应该合理规划地线的布局，使其面积尽可能大，并尽量避开干扰源。
其次，滤波电路的设计也是一种常用的干扰抑制策略。
滤波电路可以通过削弱特定频率的干扰信号，从而提高系统的信噪比。
设计人员可以使用高通滤波器来削弱低频干扰信号，使用低通滤波器来削弱高频干扰信号。
选择合适的滤波器参数和拓扑结构可以有效地增强系统的抗干扰能力。
此外，电容传感器的屏蔽设计也是一种常见的干扰抑制策略。
屏蔽设计可以通过增加传感器的屏蔽层来减少外部电磁场的干扰。
传感器的屏蔽层通常由导电材料制成，可以有效地隔离传感器的电场和外部电磁场。
设计人员在电容传感器的设计中应该合理布置屏蔽层，确保其与传感器之间有足够的间隙，避免屏蔽层与传感器之间的直接接触。
此外，设备的接地设计也是干扰抑制的关键。
传感器与其他电子设备连接时，接地电路应该合理设计，以确保传感器与其他设备之间的接地电势差最小。
过大的接地电势差会导致干扰信号传递到传感器中，影响传感器的性能。
因此，在电容传感器电路设计中，设计人员应该合理布置接地点，减小接地电势差。
最后，电源线的抑制也是一个重要的干扰抑制策略。
电容传感器所连接的电源线可能会受到来自其他设备的干扰。
设计人员可以采取一些策略来抑制这种电源线的干扰。
寄生电容的原因_概述说明以及解释
寄生电容的原因概述说明以及解释1. 引言1.1 概述引言部分旨在介绍本文主题——寄生电容。
作为电子器件中常见的现象之一，寄生电容对电路性能有着重要影响。
本文将通过对寄生电容的原因、概述以及解释的详细探讨，帮助读者更好地理解和应对这一问题。
1.2 文章结构本文共包括五个主要部分：引言、寄生电容的原因、寄生电容的概述说明、寄生电容的解释以及结论与展望。
每个部分都有特定的目标和内容，并按照逻辑顺序进行安排，以确保文章内容的连贯性和完整性。
1.3 目的通过撰写本文，我们旨在向读者阐释寄生电容这一普遍存在于电子器件中的现象，并帮助读者深入了解其产生原因、表现形式，以及对电路性能所产生的影响。
此外，我们还将介绍去除和减小寄生电容的方法和技术，希望能为相关领域从业人员提供参考和启示。
以上是“1. 引言”部分内容，请根据需要进行修改或补充。
如需进一步了解其他部分的内容，请告知。
2. 寄生电容的原因2.1 介绍寄生电容的概念寄生电容是指在电子器件或电路中无意产生的电容效应。
它通常由于元件之间的物理距离引起，当两个导体或器件之间存在一定的接近时，就会形成一个电压可变的偶极子结构，从而导致寄生电荷积累和储存。
2.2 材料特性对寄生电容的影响材料特性是影响寄生电容的重要因素之一。
不同材料具有不同的介电常数，介质常数越大，该材料中引发寄生电容效应的可能性就越高。
此外，材料中自由载流子浓度也会对寄生电容产生影响。
2.3 接线和布局对寄生电容的影响除了材料特性外，接线和布局也会对寄生电容产生明显影响。
当导线或信号线与地平面相邻时，因为存在交互耦合效应，导致两者之间形成一个等效的平行板结构，并产生寄生电容。
此外，在复杂布局条件下，如果器件或组件间距较小，则会增加所谓的交叉耦合效应，从而增加了寄生电容的产生。
注意：此文本只覆盖了“2. 寄生电容的原因”部分的内容。
3. 寄生电容的概述说明3.1 寄生电容的定义和计算方法寄生电容指的是在电路中不可避免地存在的非意图产生的电容。
电容测量实验技术使用中的干扰消除方法
电容测量实验技术使用中的干扰消除方法电容测量是电子学中常用的实验技术之一，在许多电路和设备的测试中起着重要作用。
然而，在电容测量实验过程中，常会遇到干扰问题，这些干扰对测量结果的准确性产生负面影响。
因此，研究并应用干扰消除方法是电容测量实验技术的重要课题之一。
首先，我们来探讨一些引起干扰的常见因素。
电容测量中最常见的干扰源是来自环境的电磁辐射干扰和接地回路的共模干扰。
电磁辐射干扰可以由电源线、高频设备等产生，而共模干扰则主要由接地回路中的杂散电流引起。
这些干扰信号会与待测的电容信号叠加在一起，导致测量结果的失真。
为了消除这些干扰，我们可以采取一系列的干扰消除方法。
其中之一是使用屏蔽技术。
通过在信号采集部分添加屏蔽罩或金属屏蔽层，能够有效地阻挡外界电磁辐射对电容信号的干扰。
此外，还可以通过合理的布线和接地设计，减少共模干扰的影响。
例如，可以采用星形接地方法，将各个测量点的接地线分开并连接到一个独立的接地点，以避免共模干扰信号在接地回路中传播。
另一种常用的干扰消除方法是差分信号采集技术。
差分信号采集通过同时采集两个相互对称的信号，并对它们进行差分运算，可以消除来自环境的共模干扰。
差分放大器是差分信号采集技术的关键部件，它能够放大差分信号，抑制共模信号的干扰。
在电容测量实验中，我们可以将待测电容的两个电极分别与差分放大器的两个输入端相连，从而实现对电容信号的差分采集和干扰消除。
除了屏蔽技术和差分信号采集技术外，还可以采用滤波器来消除干扰。
滤波器可以通过选择性地传输或抑制特定频率范围内的信号，从而实现对干扰信号的消除。
在电容测量实验中，我们可以根据干扰信号的频率特性选择合适的滤波器进行干扰消除。
常用的滤波器有低通滤波器、高通滤波器和带阻滤波器等。
通过合理配置滤波器，我们能够滤除干扰信号，得到更准确的电容测量结果。
此外，精密电容测量仪器的使用也可以提高干扰消除的效果。
一些高精度的电容测量仪器具备抗干扰能力强、采样速率高等特点，能够更好地实现对干扰信号的抑制，提高测量的精度和准确性。
电容传感器寄生电容干扰的产生原因及消除方法
电容传感器寄生电容干扰的产生原因及消除方法王爱玲 ,房亚民(济宁职业技术学院机电工程系,山东济宁 272037)摘 要:分析了电容传感器寄生电容存在的主要原因,以及消除寄生电容干扰的几种方法:主要采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术来减小寄生电容,以提高传感器的性能。
关键词:电容传感器;寄生电容;干扰;驱动电缆技术;整体屏蔽技术中图分类号:T P212 9 文献标识码:B 文章编号:1672-7169(2005)01-0093-03电容式传感器具有结构简单,灵敏度高,温度稳定性好,适应性强,动态性能好等一系列优点,目前在检测技术中不仅广泛应用于位移、振动、角度、加速度等机械量的测量,还可用于液位、压力、成份含量等热工方面的测量中。
但由于电容式传感器的初始电容量很小,一般在皮法级,而连接传感器与电子线路的引电缆电容、电子线路的杂散电容以及传感器内极板与周围导体构成的电容等所形成的寄生电容却较大,不仅降低了传感器的灵敏度,而且这些电容是随机变化的,使得仪器工作很不稳定,从而影响测量精度,甚至使传感器无法正常工作,所以必须设法消除寄生电容对电容传感器的影响。
以下对消除电容传感器寄生电容的几种方法进行分析。
1 增加初始电容值法采用增加初始电容值的方法可以使寄生电容相对电容传感器的电容量减小。
由公式C0= 0 r Ad0可知,采用减小极片或极筒间的间距d0,如平板式间距可减小为0 2毫米,圆筒式间距可减小为0 15毫米;或在两电极之间覆盖一层玻璃介质,用以提高相对介电常数,通过实验发现传感器的初始电容量C0不仅显著提高了,同时也防止了过载时两电极之间的短路;另外,增加工作面积A或工作长度也可增加初始电容值C0。
不过,这种方法要受到加工工艺和装配工艺、精度、示值范围、击穿电压等的限制,一般电容的变化值在10-3~103pF之间。
2 采用 驱动电缆 技术,减小寄生电容如图1所示:在压电传感器和放大器A之间采用双层屏蔽电缆,并接入增益为1的驱动放大器,这种接法可使得内屏蔽与芯线等电位,进而消除了芯线对内屏蔽的容性漏电,克服了寄生电容的影响,而内外层之间的电容Cx变成了驱动放大器的负载,电容传感器由于受几何尺寸的限制,其容量都是很小的,一般仅几个pF到几十pF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容传感器寄生电容干扰的产生原因及消除方法
分析了电容传感器寄生电容存在的主要原因，以及消除寄生电容干扰的几种方法：主要采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术来减小寄生电容，以提高传感器的性能。
电容式传感器具有结构简单，灵敏度高，温度稳定性好，适应性强，动态性能好等一系列优点，目前在检测技术中不仅广泛应用于位移、振动、角度、加速度等机械量的测量，还可用于液位、压力、成份含量等热工方面的测量中。
但由于电容式传感器的初始电容量很小，一般在皮法级，而连接传感器与电子线路的引电缆电容、电子线路的杂散电容以及传感器内极板与周围导体构成的电容等所形成的寄生电容却较大，不仅降低了传感器的灵敏度，而且这些电容是随机变化的，使得仪器工作很不稳定，从而影响测量精度，甚至使传感器无法正常工作，所以必须设法消除寄生电容对电容传感器的影响。
以下对消除电容传感器寄生电容的几种方法进行分析。
增加初始电容值法
采用增加初始电容值的方法可以使寄生电容相对电容传感器的电容量减小。
由公式C0=ε0·εr·A/d0可知，采用减小极片或极筒间的间距d0，如平板式间距可减小为0.2毫米，圆筒式间距可减小为0.15毫米;或在两电极之间覆盖一层玻璃介质，用以提高相对介电常数，通过实验发现传感器的初始电容量C0不仅显著提高了，同时也防止了过载时两电极之间的短路;另外，增加工作面积A或工作长度也可增加初始电容值C0。
不过，这种方法要受到加工工艺和装配工艺、精度、示值范围、击穿电压等的限制，一般电容的变化值在10-3～103pF 之间。
采用“驱动电缆”技术，减小寄生电容
如图1所示：在压电传感器和放大器A之间采用双层屏蔽电缆，并接入增益为1的驱动放大器，这种接法可使得内屏蔽与芯线等电位，进而消除了芯线对内屏蔽的容性漏电，克服了寄生电容的影响，而内外层之间的电容Cx变成了驱动放大器的负载，电容传感器由于受几何尺寸的限制，其容量都是很小的，一般仅几个pF到几十pF。
因C太小，故容抗XC=1/ωc 很大，为高阻抗元件;所以，驱动放大器可以看成是一个输入阻抗很高，且具有容性负载，放大倍数为1的同相放大器。
电容传感器
图1
运算放大器驱动法
采用“驱动电缆”法消除寄生电容，就是要在很宽的频带上严格去实现驱动放大器的放大倍数等于1，并且输入输出的相移为零，这是设计的难点。
而采用运算放大器驱动法就可有效的去解决这一难题。
如图2所示：(-Aa)为驱动电缆放大器，其输入是(-A)放大器的输出，(-Aa)放大器的输入电容为(-A)放大器的负载，因此无附加电容和Cx并联，传感器电容Cx两端电压为
Ucx= Uo1- Uo2= Uo1- ( - A·Uo1) = (1+ A)·Uo1
放大器(-Aa)的输出电压为
Uo 3= - Aa·Uo2= A·Aa·Uo1
实现电缆芯线和内层屏蔽电位相等，应使UCX=Uo3，于是可以得到：(1+A)*Uo1=A*Aa*Uo1，
即Aa= 1+1/A
算放大器驱动法无任何附加电容，特别适用于传感器电容很小情况下的检测电路。
电容传感器
图2
整体屏蔽法
屏蔽技术就是利用金属材料对于电磁波具有较好的吸收和反射能力来进行抗干扰的。
根据电磁干扰的特点选择良好的低电阻导电材料或导磁材料，构成合适的屏蔽体。
屏蔽体所起的作用好比是在一个等效电阻两端并联上一根短路线，当无用信号串入时直接通过短路线，对等效电阻无影响。
现就以差动电容式传感器为例，来说明整体屏蔽法的应用。
在图3中，CX1，CX2作为差动电容，U为电源，A为放大器。
整体屏蔽法是把图中整个电桥(包含电源电缆等)一起屏蔽起来，这种方法设计的关键点就在于接地点的合理设置。
采用把接地点放在两个平衡电阻R1、R2之间，与整体屏蔽体共地。
这样，传感器公用极板与屏蔽体之间的寄生电容C1与测量放大器的输入阻抗相并联，从而就可把C1视作为放大器的输入电容。
由于放大器的输入阻抗应具有极大的值，C1的并联也不希望存在，但它只是影响传感器的灵敏度，而对其他性能无有影响。
另外的两个寄生电容C3、C4分别并联在两桥臂R1、R2上，这样就会影响到电桥的初始平衡和整体的灵敏度，但是并不会影响到电桥的正常工作。
因此，寄生参数对传感器电容的影响基本上就可以消除掉。
整体屏蔽法是解决电容传感器寄生电容问题的很好的方法，其缺点就是使得结构变得比较复杂。
电容传感器
图3
另外采用集成法也是消除电容传感器寄生电容干扰的一种有效方法。
这种方法就是将传感器与电子线路的前置级一同封装在一个壳体内，省去传感器到前置放大级的电缆，这样，寄生电容就可大大减小而且保持固定不变，使仪器处于稳定工作状态。
但是这种做法因为电子元器件的存在而不能在相对高温或环境恶劣的地方正常使用。
也可利用集成工艺，把传感器和调理电路集成于同一芯片，构成集成电容传感器。
总之，电容式传感器的电容值都很小，一般在皮法级，连接线产生的分布电容其数值也在皮法级，从而会影响到测量精度，所以我们要求传感器与转换电路之间的连接线选用自身分布电容极小的高频电缆，并尽量缩短传感器到转换电路之间的距离，在有条件时可以将传感器、连接线、转换电路整体屏蔽。
