理光复印机维修手册
RICOH_理光复印机(AFICIO_551_700)_维修手册
第2面复印品
*
复印纸的第2面时，调节施加到转印带上的电流。
15~200
1μA/间隔
65μA
若使用人员使用的是厚纸，可能必须增加电液压来确保足够的色粉转印。
3
手送纸盘
*
从手送台复印纸时，调节施加到转印带上的电流。
15~200
1μA/间隔
75μA
见上面，若使用者通常从手送台上输送厚纸，要使用较高的设定值。
2
间隔时间
*
在多重复印作业停止上选择间隔时间。
1~100
1分钟/间隔
15分钟
模式号码(1，2，3级)
功能
设定值
2-801
TD传感器的初始设定
*
执行TD传感器的初始设定值，这种SP模式控制施加到TD传感器上的电压，使得TD传感器的输出约3.0V。当SP2987开启时，TD传感器的输出约为25V。此完成后，显示TD传感器的输出电压。
142：B5纵向纸
160：DLT
164：LG
166：LT纵向纸
172：HLT纵向纸
1-008
双面纸栏板的调整
1
距离
*
调节前、后栏板之间的距离。
+4~-4
0.5mm间隔-1.0mm
2
位置
*
调节栏板的位置(参考送纸的左右位置)。
1-103
定影部的空运转
*
选择定影部是否要做空运转。
0:51/2min
1:10min
2:15min
3:非空运转
若第1和第2张复印品的定影未完成，改变设定值到较长的时间，若室内较冷，会发生此情况。细节参阅“定影温度控制详细说明一节”。
1-104
定影温度的控制
理光3030维修手册、SC代码手册(齐全)
理光3030维修手册代码手册理光Aficio3025/3030数码复印机故障代码表一、维修呼叫分为四个级别A级---为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级---只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级---更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D级---关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
SC代码说明如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开，故更换PCB前请进行这样的处理。
如电机卡死，更换电机或传感器之前检查机器负载。
机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
机器出现D级SC代码，机器将自动重二、SC代码的定义及故障原因SC101---说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102---说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120---说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121---说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122---说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123---说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
维修手册理光复印机故障
理光复印机维修故障现象特征：1、理光复印机维修----复印机复印出的复印件全黑2、理光复印机维修----复印件全白3、理光复印机维修----复印件图像时有时无4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光Aficio FX200 A4 20PPM 维修，理光Aficio MP1800 A6-A3 18PPM 维修，理光Aficio 1515 A4 15PPM维修，理光AficioMP1810L A6-A3 16PPM 维修，理光Aficio 2550B A6-A3 25PPM维修，理光Aficio 3350B A6-A3 30PPM维修，理光Aficio 4000B A6-A3 40PPM维修，理光Aficio 5000B A6-A3 50PPM维修，理光Aficio MP5500 A6-A3 55PPM维修，理光Aficio MP6500 A6-A3 65PPM维修，理光Aficio MP7500 A6-A3 75PPM维修，理光Aficio MPC2500 A6-A3 25PPM维修，理光 Aficio MPC3000 A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM维修，理光 AficioMP2000sp A6-A3 20PPM维修，等维修纪实：复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
理光FT5627／5632维修手册
RICOH理光复印机(理光FT5627/5632)
维修手册
目录
1、维修程序方式表 (1)
2、呼叫维修时的故障状态 (23)
1、维修程序方式表
2、呼叫维修时的故障状态
2.1 概述
如果出现呼叫维修的故障状态，则在复印张数计数器中出现SC代码。
复印张数计数器中显示前三位数，按下“²”键时，显示后两位数。
例子：复印机检测到E507时，复印张数计数器中显示“E-5”。
按住“²”键，复印张数计数器中显示“07”。
注：出于安全方面的考虑，不可以用关断后再打开主开关的方法消除A级故障。
在维修完机器之后，必须执行以下步骤以消除这些故障状态。
3.2 SC代码表
3.3 会出现禁止功能的SC代码
注：
(1)仅指A153/A155机
(2)仅指A153/A155/A156机
(3)装用纸柜(500³2，500³3)时
(4)装用一种纸柜时
(5)仅指带LC T的机器
(6)仅指A156/A160机
(7)装用ADF时
(8)装用一种装订分页器时。
理光复印机维修手册大全
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
·转印带接触电机不良
·转印带单元有问题
1.关开主开关。
2.复位转印带单元。
3.清洁或更换转印带原位传感器和/或转印带放置传感器。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC号
项 目
定 义
可能的原因
相关SC
故障诊断程序
类型
SC285
线位置的调整(MUSIC)出错
线位置调整连续3次失败。
·由于用于调整的图形的图像浓度不够导致图形取样出错。
·由于图形上灰尘、OPC损坏、掉落到转印带上的色粉、脏的或不良ID传感器，线位置取样调整不一致。
·高电压提供板不良(T/PA/CL)
·转印带损坏
·转印单元
·高压提供板电缆损坏
·BCU和高电压提供板之间电缆损坏
·BCU不良
1.关开主开关。
2.检测转印单元，若发现有任何东西坏了，更换皮带和/或转印单元。
3.更换高电压提供板(T/PA/CL)。
4.检查和/或更换高压提供电缆。
5.检查和/或更换BCT和高电压提供板之间的dc电缆。
1.产开庆开在。
2.检查和解决导致低图像浓度的问题。
3.清洁或更换转印带和或ID传感器。
4.更换PCU或清洁导致色粉掉落到转印带的显影单元。
SC370
TD传感器
理光全系列复印机维修手册
理光全系列复印机维修手册RICOH 4495自诊码及维修代码自诊代码清除定影器代码时，开主开关，接通DPS101-1后在断开，关闭主开关E11 暴光灯异常E12 暴光灯异常E13 过零信号异常E21 第一扫描器原位异常E22 第一扫描器原位异常E28 镜头原位异常E29 镜头原位异常E2A 第二扫描器原位异常E2B 第二扫描器原位异常E31 硒鼓热敏电阻异常E52 定影预热异常E53 定影器过热E55 定影器热敏电阻开路E70 废粉满E71 定影器硅油用完墨粉浓度检测异常〈维修呼叫指示灯闪亮，无代码〉U6 定影装置未设定主控板列开关DPS101-1 常态OFF 自由运转按启动键自由运转开始，按C/S停止DPS101-2 常态OFF 工厂使用〈强制开机〉DPS101-3 常态OFF 用于SP98 .SP99DPS101-4 常态OFF 进入SP 方式C/B高压包VRC 调整充电电流VRC31 工厂使用VRC32 工厂使用T/S 高压包VRT 调整转印电流VRD DC 调整分离电流直流部分VRD AC调整分离电流交流部分用户检修SP代码依次按节能/方式消除键，清除/停止键，读出/输入键用数字键输入SP码，按读出/输入键，用数字键输入数据，按读出/输入键按节能/方式消除键退出SP操作2 倍率循环利用倍率循环选择公制英制0=公英制1=公制2=英制3 预置缩小比率输入一个缩小比率65-99% 0=取消4 预置放大比率输入一个放大比率101-155% 0=取消10 鼓预运转11 全部显示器亮按读出/输入键关闭14 省粉方式优先0=标准1=省粉15 自动复位时间0=1分钟1=3分钟2=不复位16 计数器顺/逆0=顺1=逆17 指道自动转换0=自动1=手动18 前后沿删边0=10MM 1=5MM 2=15MM 3=20MM19 ADS 自动图象浓度优先0=ADS自动1=手动21 APS 自动纸尺寸选择优先0=APS自动1=手动22 供纸优先0=1纸道1=2纸道2=3纸道38 两侧删边0=正常1=加宽39 中缝删边0=20MM 1=10MM 2=15MM 3=25MM61 单色粉初始设置78 自动节能0=不选择1=选择86 节能率0=12% 1=21% 2=30% 3=62%93 复印张数限制范围=0-999 设定=999维修方式代码依次按节能/方式键，清除/停止键，读出/输入键用数字键输入SP代码，按“.”同时按读出/输入键用数字键更改数据，按读出/输入键按节能/方式键脱离SP方式5 关闭暴光灯接通DPS101-1按启动键，运转开始，按R/#键脱离6取消卡纸检测按复印键复印，按R/#键脱离8输入检测显示来自传感器和开关输入数据9输出检测接通元器件25 原稿规格选择范围0-5 数据0-527 A3双张计数总计数器单张或双张0=单张1=双张29 定影温度控制主开关，关开依一次后方式改变0=开/关控制1=相位控制30黑色供粉方式共有三种0=B检测1=固定2=A检测31 黑色供粉率〈A检测〉0=30% 1=15% 2=45% 3=60%32 黑色供粉率〈固定〉0=7% 1=3.5% 2=10.5% 3=14%33 ID检测用偏压图象浓度传感器0=470V 1=440V 2=500V 3=530V最浓34 黑色供粉率〈B检测〉0=2% 1=4%35 ID检测间隔 5—10个周期0=10个周期1=5个周期36 分离电流0=正常1=低2=高37 省粉率0=20-30% 1=10-20% 2=30-40%41 前沿删边调整每步=0.6MM 范围=1-15 设定=842 前沿定位调整每步=0.6MM 范围=1-15 设定=843 纵向倍率调整每步=0.2% 范围=1-15 设定=844 横向倍率调整每步=0.2% 范围=1-15 设定=847 聚焦调整第二扫描器原位范围=1-15 设定=848 暴光灯亮度调整范围=1-50 设定=2049 定影温度调整范围=175-190C 设定=185C52 显示定影温度54 VSG调整调整主板VR102 使VSG=4 + - 0.2V55显示VSG VSP 按0键时显示VSG56 ADS电压调整调整主板VR101 使ADS=2 + - 0.2V57 取消修止时间补偿0=正常1=取消58 增加黑色显影偏压0=正常1= + 90V59 显示显影偏压按复印键60 强制供粉按复印键70 彩色粉供粉率0=14% 1=7% 2=21% 3=28% 4=35% 5=42% 6=49% 73 彩色复印计数器显示彩粉总张数75 ID检测用偏压〈彩色〉0=590V 1=620V83 废粉状态消除0=不消除1=消除84 无油状态消除0=不消除1=消除87 PM周期设置0=不设置1=60K 2=40K 3=80K88 PM计数器显示按“ .”显示后三位数89 PM计数器复位输入1，按R/#键0=不变1=清除90 复印计数器显示废粉满检测张数91 粉用完计数器显示废粉满检测的粉用完次数92 显示无油检测复印计数器张数98 清除计数器清除SP100-SP131代码0=不清除1=清除99 清除所有记忆清除存储记忆返回工厂设定值0=不清除1=清除100 显示第一纸道供纸张数101 显示第二纸道供纸张数102 显示第三纸道供纸张数103 显示输稿器供纸张数120 显示维修呼叫总次数121 显示光学维修次数122 显示暴光灯维修次数123 显示鼓热敏电阻维修次数124 显示定影器维修次数130 显示卡纸总次数131 显示各部卡纸数用变倍键选择数字1=供纸部2=出纸部3=分页器4=输稿器。
理光复印机维修手册
如何进入SP 模式可以使用下面两种模式：启动SP 模式1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住[Clear/Stop] 键不放，直到显示SP 模式菜单（约3s 钟）。
启动SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列1 至4 步执行。
对于GDI 机器（带有可选控制箱的机器），请按下列1 至5 步执行。
1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住键不放，直到显示SP 模式菜单（约3s 钟）。
3. 按住[Enter] 键不放。
4. 在按住[Enter] 键时，请按[1] 键（在数字小键盘上）。
5. 在按住[Enter] 键时，请按"OK"键。
选择程序? 当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘[D] 输入一个数字。
? 当" /OK" [A] 标记显示在右上角时，您可通过按左箭头[B] 或右键头[C] 来滚动菜单。
若要选中一个程序，请按“OK”键[F]。
指定值1. 在定位一个程序后，请按“OK”键。
闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。
括弧中的值是菜单的默认值。
2. 从数字小键盘输入所需的值。
若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。
3. 若要使该值生效，请按“OK”键。
若要取消该值，请按取消键[E]。
激活复印模式您可在SP 模式正在运行时激活复印模式。
在您这样做时，复印机输出图像或图形，帮助您调整SP 模式程序。
1. 按“ ”键。
复印模式被激活。
2. 指定复印设置，按“OK”键。
3. 若要返回SP 模式，请按“ ”键。
? 您不能在复印模式激活时结束SP 模式。
退出程序/结束（S）SP 模式请按键或“Cancel”键退出该程序。
您可数次按这些键中的一个来结束SP 模式。
理光MT-C1、C2、C3系列复印机中文维修手册（上册）（可编辑）
理光MT-C1、C2、C3系列复印机中文维修手册（上册）MT-C1B064/B065MT-C2B140/B141/B163/B142/B143/B228MT-C3B246/B248/B250/B252/B25312345. Start Start612312. NVRAMNVRAM NVRAMNVRAMNVRAM1234100CRDHB064/B065/B246B064 B064/B065B140/B141/B142/B143/B163/B228B140B246/B248/B249/B250B/252/B253B246ECShort Edge Feed SEF Long Edge Feed LEF SEF LEF11-1 1.11-11.1.1.1-11.1.21-21.1.31-31.1.4.1-4B064..1-4B140..1-5B246..1-61.1.5 /..1-71.1.6..1-101.2 B064 / B140 /B246 .1-111.2.1..1-111.2.2..1-12..1-12ADF.1-14..1-151-17B064 1-18B140 /B246 .1-191-20..1-22/..1-22SP.1-221.3 A3/DLT B475..1-231.3.1..1-231-241.4 LCT B4731-261.4.2..1-271-27..1-28LCT..1-281.5 LG/B4 B474.1-301.5.1..1-301.5.2..1-311.6 3000 B468/B469/B674..1-34 1.6.1..1-341.6.2..1-35..1-35.1-37.1-40.1-40 1.7 B3771-411.7.1..1-41i1.7.2. 1-421.8 B470. 1-441.8.1 1-441.8.2. 1-45 1-45 1-46. 1-47B478/B7061-48B478/B706 1-48B478/B706 1-491-501.9 9 B471. 1-521.9.1 1-521.9.2. 1-53. 1-531-531.10 3000 B478/B7061-551.10.2 1-561.10.3. 1-581.11 B531/B812 1-591.11.11-591.11.2 1-601.12 B5131-641.12.1. 1-641.12.2 1-651.13 Z- B660 1-661.13.1. 1-661.13.21-67. 1-671-68. 1-691-721.14 2000/3000 B700/B7011-741.14.1 1-741.14.21-75. 1-751-78 1-81 1-82. 1-83 B7001-83. 1-841.15 B702 1-861.15.1. 1-861.15.21-871.16 B704 1-901.16.1 1-901.16.21-91ii.1-91B700/B701/B7061-92B706..1-93B706.1-94B706..1-95B700/B701.1-96B700/B701/ B706..1-97B706.1-98B700/B701/B706..1-100 1.17 B703.1-1021.17.1.1-1021.17.21-1031.18 B762..1-1051.18.11-1051.18.21-1061.19 B756..1-1091.19.1.1-1091.19.2. 1-1101.20 B498, B4521-1131.20.1 B498 1-1131.20.2 B4521-1141.20.3. 1-1151-115 1-1161.21.1 B064 B525-10 -12. 1-118. 1-1191-120..1-121 1.21.2 B140 B328-031-125.1-125..1-1261-1271.21.3 B246 B842..1-1301-1301-1311-1321.22 MFP B0641-1351.22.1 / KIT G338, G339.1-135..1-1351.22.21-136DIMM.1-136..1-1371.22.3 PS3 B525 - 08.1-1391.22.4 USB 2.0 B525-01..1-140.1-140..1-140USB SP.1-1411.22.5 IEEE1394 G561.1-142iii 1-1421-143IEEE1394 UP. 1-144IEEE1394 SP1-1451.22.6 802.11B G628..1-146. 1-1461-147UP 1-148802.11B SP1-1501.22.7 MLB B519.1-151. 1-1521-1521-1521-1531.23 MFP : B140/B2461-1541.23.1 SD 1-154 1-154. 1-1551-156SD 1-1571.23.3 / B659. 1-1591-159 1-1601.23.4 PS3 B525-15 1-163. 1-163 1-1631.23.5 USB2.0 B596-011-164. 1-164 1-1641.23.6 IEEE 1394 B581-011-165. 1-165 1-1651.23.7 IEEE 802.11B B582-01, -02..1-166. 1-166 1-166 1.23.8 G3771-168. 1-168 1-1681.23.9 B6091-169. 1-169 1-1691.23.10 B7351-170. 1-170. 1-1701-1711-1721.24 MFP B2461-1751.24.1. 1-175iv1.24.2.1-176SD1-176SD1-1761.24.3 B841.1-177.1-177..1-1781.24.4 PostScript3 B525.1-181..1-181..1-1811.24.5 IEEE1394 B581.1-182..1-182..1-1821.24.6 G813 802.11b..1-183..1-183..1-1831.24.7 C B826..1-184..1-184..1-1841.24.8 C B609.1-185.1-185..1-1851.24.9 C B735..1-186.1-186…1-186..1-187.1-1881.24.10 CM1 B818.1-191..1-191..1-1911.24.11 A USB B825.1-194.1-194..1-194 1.24.12 B B828..1-195..1-195..1-1951.24.13 C B8291-196..1-196..1-196B246 : IPU.1-1961.24.14 VM B861.1-198..1-198..1-1981.24.15 IEEE1284 B6791-199..1-199..1-199 1.24.16 G381..1-200..1-200..1-200v22-12.1 PM. 2-12.1.1. 2-12.1.2 ADF2-52.1.3. 2-5LCT B473. 2-5B4702-550 B468/B469/674 30002-63000- B478/B7062-6Z- 2105 B660 2-62000/3000- B700/B701. 2-7B7022-72.2 SP. 2-73. 3-13.1. 3-13.1.13-13.1.2. 3-1 3.1.3 3-23.1.4 3-23.1.5 3-23.1.6 3-33.1.7. 3-3 3.1.8. 3-4 3.1.9 3-43.1.103-43.1.11 3-43-5 3.23.2.1 3-53.2.2. 3-5 3.33-63.3.1 3-63.3.2. 3-6 3.3.3. 3-7 3.3.4. 3-8 3.3.5. 3-9 3.4 3-103.4.1 ADF 3-10ADF3-103-113.4.2. 3-123.4.3 3-133.4.4. 3-143.4.5. 3-153.4.6. 3-163.4.7 SDRB3-173.4.8. 3-18vi3.4.9..3-193.4.103-20..3-20..3-21..3-223-23 3.4.11.3-253.53-263.5.1.3-263.5.2 LD3-273.5.3.3-293.5.4..3-303.6.3-323.6.1..3-32..3-32.3-33..3-333.6.23-343.6.3..3-353.6.4..3-363.6.5 OPC..3-37..3-38 3.6.6 PTL B140 3-39 3.6.7..3-403.6.83-403.6.9.3-413.6.10..3-413.6.11..3-423.6.123-433.6.13 ID..3-433.6.143-443.6.15..3-453.6.16.3-453.6.17..3-463.6.183-463.6.193-463.73-473.7.13-473.7.2.3-493.7.3..3-503.7.4 TD3-513.7.5..3-513.7.6.3-523.7.7.3-533.8..3-543.8.1.3-543.8.2..3-553.8.3..3-573.8.4..3-58vii3.8.5 3-593.9 3-603.9.1. 3-603.9.2 B140 . 3-62 3.9.3 B140 3-63 3.9.43-64B0643-65B1403-65B246. 3-653.9.5 3-673-673-68 3.9.63-693.9.73-70B0643-70B1403-713.9.8. 3-72B0643-72B1403-73B064 . 3-783.9.93-793.9.103-80B0643-80B1403-813.9.11 3-823.9.123-833.9.13 /3-843.9.14. 3-853.10. 3-863.10.1 3-863.10.23-873.10.33-873.10.43-883-88 3-89 3.10.5 / 3-903.10.6 3-913.10.7 3 3-923.10.8 1 2. 3-93 3.10.9. 3-943.113-953.11.13-953.11.2. 3-973.11.3. 3-983.11.4 3-993.11.5 3-1003.11.6 3-1023.11.7. 3-1053.11.8 3-106viii3.11.9. 3-108 3.11.10. 3-1093.11.113-1103.11.12..3-1113.11.13. 3-1123.11.14. 3-1133.11.15. 3-1143.12 PCBS HDD3-116 3.12.1 BCU 3-116 3.12.2. 3-118B0643-118B140. 3-119B246 :. 3-1203.12.3 IPU3-121B0643-121B140. 3-122B246 : IPU 3-125B2463-1263.12.43-1283.12.5 PSU PFC3-129 B064. 3-129B140 PSU. 3-129B246 PSU..3-1303.12.6 HDD. 3-131B064 3-131B140 3-132B246 HDD3-1333.12.7 NVRAM3-134 NVRAM B064 B140 3-134 NVRAM: B246 3-1363.12.8 DIMMS 3-138 3.13 ADF 3-1393.13.1 ADF 3-1393.13.2 3-1403.13.3. 3-1413.13.4. 3-1423.13.5 3-1433.13.6 ADF3-1443.13.73-1453.13.8. 3-1463.13.9 DF APS 3-1473.13.10 ADF. 3-1483.13.11 3-1493.13.12. 3-1493.13.13. 3-1503.13.14 3-151ix3.13.15 CIS CIS. 3-152 3.13.16 ADF3-1533.14 /3-1543.14.1. 3-154/3-154. 3-155 3-155 3.14.2. 3-156 3-156 3-156 3.14.3 ADF. 3-157. 3-157 DIP ADF 3-157ADF 3-1573.15. 3-15944-14.1 4-14.1.1 4-24.1.2 SP4-24.1.34-34.1.4 4-64-64.1.5 4-7. 4-7. 4-8 4-9 4.1.6. 4-104.2 B0644-114.2.1 B0644-114.4.2 B064 SC4-12SC100. 4-12SC300 1..4-15SC400 2..4-20SC5004-21SC600. 4-24SC700. 4-26SC8004-29SC9004-324.2.3 SMC SC 4-344.3 B140/B246. 4-374.3.1 / 4-374.3.2 B140/B246. 4-38 4.3 3 B140/B246. 4-39 SC100. 4-40SC200: 4-43SC300 1..4-44SC400 2..4-49SC5004-50xSC600..4-55SC700..4-57SC800..4-66SC9004-724.3.4.4-76..4-76B4694-77B468/B6744-77B478/B706.4-78B471..4-78B470..4-78Z- B6604-794.3.5 SMC SC.4-804.4 B064/B140/B246 ..4-83 4.4.1..4-834.4.2.4-834.4.3.4-8455-15.1.5-1/..5-1SP.5-2Super SP.5-2.5-2SP5-3SP..5-4SP SMC .5-55.25-65.2.1 SP58015-65.2.2.5-10.5-10.5-10/.5-10..5-105.35-115.3.1 SP2902-003. 5-115-125.3.2 IPU / SP2902 001 002.5-135-14 5.3.3 IPU SP2902-0045-155.45-165.4.1 B140 / B246.5-16LCDC5-215-21NVRAM /..5-225.4.2 B064..5-23GW / BCU..5-24.5-25xi5-25. 5-26 5-27Netfile5-27NVRAM 5-28. 5-28. 5-305.5. 5-295.5.1 5-295.5.2 5-30SP1xxx. 5-30SP2xxx5-35SP3xxx. 5-53SP4xxx 5-56SP5xxx. 5-67SP6xxx. 5-119SP7xxx. 5-130SP8 xxx 2 5-1475.5.3. 5-1765.5.4. 5-1775.6 /. 5-1895.6.1 SP5803. 5-1895.6.2 SP5804. 5-1955.6.3 ADF SP6007. 5-1975.6.4 ADF SP6008. 5-1985.6.5 SP6117 B478/B704. 5-1995.6.6 SP6118 5-2015.6.7 1 : 61215-2026.6.8 1 : 61245-203 6.6.9 2 : 61225-204 6.6.10 2 : 6125 5-205 5.7 B140/B246 5-206 5.7.15-2065.7.2 5-2095.7.3. 5-2105.7.4. 5-211SP5857-015 SD SD5-211 SP5857-0165-211SP5857-017 SD. 5-211 5.8. 5-2125.8.1. 5-2125.8.2 5-213B064 5-213B140 5-2155.8.3 / 5-2185.8.4 5-2225.8.55-2225.9 DIP 5-2235.9.1 BCU . 5-223 xii5.9.25-22366-16.1.6-16.1.1 ..6-36.1.2 9 6-46.1.3.6-56.26-66.2.1..6-66.2.2.6-7BCU 6-7..6-7MB ..6-7IPU ..6-7SBU .6-8PFC ..6-8SDRB .6-8VIB 6-8DRB 6-8CNB 6-8..6-96.3..6-106.4 ADF..6-126.4.16-126.4.2 ADF.6-136.4.3.6-146.4.4..6-156.4.5..6-16..6-176.4.66.4.7.6-186.4.86-206.4.9 ADF..6-236.4.106-246.5..6-256.5.16-256.5.2..6-266.5.36-276-276-286.5.4..6-296-296.5.5 ADS6-30CCD ADS.6-30 CIS ADS..6-306.6.6-316.6.16-316.6.2.6-326.6.3.6-336.6.4 SP6-34xiii 6-34. 6-36. 6-38 6-39 6.6.5 SP UP6-406.6.66-426-42 6-42 6-43/ 6-44 6-446.7 6-456.7.16-456.7.2. 6-466.7.3 6-476.7.4. 6-486.7.5 LD6-496.8 6-516.8.16-516.8.2 OPC. 6-526.8.36-526.8.46-536.8.56-546.8.6 6-556.8.76-566.8.8. 6-576.8.9. 6-586.8.106-59 6-596-596.8.116-60 6-606-61LD6-62ID Vsg 6-64TD Vref. 6-646.96-656.9.16-656-65 6-66. 6-67 6.9.26.9.3 / . 6-686.9.4. 6-696.9.56-706.9.6. 6-716.9.76-726.9.8. 6-72xiv6.9.9.6-736.9.10..6-74..6-74..6-75 TD6-76Vref6-76ID TD6-77TD.6-77ID6-776-786-786.10..6-796.10.16-796.10.2.6-80..6-80..6-816.10.46-836.10.5.6-846.10.6..6-856.10.7.6-866.10.8.6-876.11..6-886.11.1.6-88.6-896-896-89..6-896-89 6.11.2.6-906.11.3 - 2 36-91.6-916-926.11.4.6-93..6-936-94..6-956.11.5 - 2 3.6-966.11.6.6-971.6-972 3..6-976.11.7.6-986.11.8 - 1..6-99..6-99..6-100 /.6-101.6-103.6-1046-105xv6.11.9 - 1 3 6-1066.11.10. 6-107. 6-1076-1086-109 6.11.116-110 6-110..6-1116-1126.12 6-113B064 6-113B140 6-114. 6-1146.12.2 6-115B064 6-115B140 6-1166.12.3. 6-117B064 6-117B140 6-1186.12.46-119 6-1196-120. 6-1206-120 6.12.5 6-1216.12.6. 6-1226.12.7 CPU. 6-123B140 6-1236.12.8. 6-1246.12.9. 6-1266.12.10 6-1276.136-1286.13.1. 6-1286.13.2 6-1296.13.36-1306-130. 6-1316.13.4. 6-1326.146-1356.14.1. 6-1356.14.2 6-136. 6-136. 6-136 6-136 6.14.3 6-137. 6-137. 6-137xvi..6-1376.14.4..6-1386-1386-1386-1386-138 6.14.56-139.6-139.6-1396-139-11 -11.1-11.2 ADF -21.3-32-53-63.1 A3/DLT B475. -63.2 LCT B473-63.3 50 3000B468 -7. -7-7-7-7. -8-83.4 50 3000 B469. -9. -9-9-9. -9 3.5 50 3000B674-10-10 -10 -11-11-12 -123.6 B377. -133.7 B470 -143.8 3000 B478/B706 -153.9 B531-163.10 A812 -173.11 B513. -183.12 9- B471 -183.13 LG/B4 B474 -18xvii3.14 Z- B660-183.15 3000- B701. -193.16 2000- B700-213.17 B702-233.18 9- B762 -23xviii1. 安装程序1.1 安装要求1.1.1 操作环境1. 温度范围:建议:15 °C ~ 25 °C 59 °F ~ 77 °F可能:10 °C ~ 32 °C 50 °F ~ 90 °F2. 湿度范围: 15% ~ 80% RH 27 °C 80%,32 °C 54%3. 室内照明:小于 1500 lux 勿直接暴露在阳光或强光下。
理光 ARDF DF3000 维修手册
x 1, x 1)
6
印记电磁铁和原稿出纸传感器
1. 打开 ARDF。 2. 卸下纸板的左边。 3. 释放开钩子 [A]。 4. 打开出稿导板 [B] 5. 印记电磁铁 [C] ( x 1, x 1) 6. 原稿排出传感器 [D] ( x 1, 钩子 x 1)
1. 原稿盘 (见 "前盖板和原稿盘") 2. 纸盘盖板 [A] ( x 3) 3. 原稿尾端传感器 [B] ( x 1)
5
4. 原稿长度传感器 [C] ( x 1 各一个) 原稿放置传感器
1. 打开左盖板。 2. 送稿单元 (见 "送稿单元") 3. 原稿盘 (见 "原稿盘") 4. 送稿导板 [A] ( x 3) 5. 原稿放置传感器支架 [B] ( x 1) 6. 原稿放置传感器 [C] 原稿尺寸传感器和歪斜修正传感器
送稿部件.................................................................................................2 送稿单元 ..............................................................................................2 搓稿轮..................................................................................................2 送稿皮带 ..............................................................................................3 分稿轮..................................................................................................4
理光MP9000MP1100MP1350中文维修手册
RICOH 理光 Aficio MP 9000/MP 1100/MP 1350 数码复印机维修呼叫(SC)各种故障代码软件的复位:当机器出现意外停机时,软件可能被清除.此时,可采取:关闭总电源开关后再打开或者同时按住"·"键和#键超过10秒.A类SC码A类SC码故障产生后机器停止工作,进入SP模式,→将总电源开关OFF后再ONB类SC码机器仍能工作除非用到与故障有关的部件才会出现SC码.可用 OFF/ON 主开关来消除SC码.C类SC码故障的产生可能是传感器检测失误,更新SC 历史.机器可照常运行.不显示SC，只更新SC 历史。
D类SC码故障产生后机器仍旧可以复印,仅SC历史记录被更新可用 OFF/ON 主开关来消除SC码.如果在SP模式时，出现A类或B类状态的维修呼叫.显示屏上不会出现SC码,在这种情况下可以退出SP 模式后再检查SC码4.2.4 SC CODE DESCRIPTIONS有关原稿扫描部分的故障码SC101B类曝光灯出错：在扫描标准白板时,未检测到标准白电平数据SC120B类扫描灯架原位传感器出错-1CN208-2扫描灯架原位传感器S47,在初始设定或复印过程时未截止(OFF)SC121B类扫描灯架原位传感器出错-2CN208-2扫描灯架原位传感器S47,在初始设定或复印过程时未导通(ON).SC124B类扫描电机的编码信号出错CN209-1(SC-CCW);CN209-2(SC-CW)扫描电机M46 ON后200毫秒,未检测到扫描电机反馈的编码信号CN202-2(ENC-A);CN202 SC125B类扫描电机出错-1扫描返回时,在原位传感器ON(机械)之前扫描电机停止;原位传感器ON(机械)时扫描速度太低SC126B类扫描电机出错-2扫描返回时,原位传感器ON(机械)时,灯架停止在超过原位传感器12毫米SC127B类扫描电机出错-3初始化时,扫描电机(MCU)控制板检测到扫描电机编码信号方向错SC128B类扫描电机出错-4直到开始读原稿时,扫描电机速度未达到目标速度SC129B类扫描电机出错-5扫描期间扫描速度超过标准SC141B类黑电平检测出错扫描器ON,自动增益控制(AGC)未达到目标值:10±3SC142B类白电平检测出错扫描器ON,自动增益控制(AGC)第2取样未达到目标值:128的-7到0SC143C类传感器单元(SBU)板出错-1扫描器ON,传感器单元(SBU)板电平调整,黑电平检查,和最后SBU白电平检查出错SC144B类传感器单元(SBU)板出错-2电源ON后1秒,SYDI终端信号未变高;电源ON后1秒,经过3次尝试SBU板的ID(GASBUP和LM98513)不能读SC161B类图像处理单元(IPU)出错电源ON或机器从接能模式返回,自诊断程序返回IPU出错SC165A类Illegal Copy Data Security ErrorSC180B类扫描器吸风风扇 M45出错检测到出错信号CN165-8 FEER-UNITR Scanner Unit Fan Error: Scanner Intake FanSC181B类扫描器,曝光灯控制板冷却风扇-右 M30出错检测到出错信号CN165-2 FEER-INVR Scanner Unit Fan Error: Lamp Regulator Fan (Right)SC182B类扫描器,传感器板单元(SBU)冷却风扇 M44出错检测到出错信号CN165-11 FEER-SBU Scanner Unit Fan Error: SBU Cooling FanSC183B类扫描器,曝光灯控制板冷却风扇-左 M29出错检测到出错信号CN165-5 FEER-INVL Scanner Unit Fan Error: Lamp Regulator Fan (Left)SC185B类扫描器,曝光灯控制板-1 (右)出错MCU检测到出错信号CN168-6 LMPERR10Exposure Lamp 1 Lamp Regulator (Right) ErrorSC186B类扫描器,曝光灯控制板-2 (左)出错MCU检测到出错信号CN168-2 LMPERR20Exposure Lamp 2 Lamp Regulator (Left) ErrorSC187B类原稿扫描单元排风风扇电机 M48MCU检测到出错信号CN159-5 FEER-UNITL Scanner Unit Fan Error: Scanner Unit Exhaust FanSC188B类原稿扫描电机冷却风扇 M47MCU检测到出错信号CN159-2 FEER-SM Scanner Unit Fan Error: Scanner Motor Cooling FanSC202B类激光多面镜电机 M39 出错-1,ON超时.CN412-1,2电机ON后20秒,电机速度未达到目标速度Polygon Motor Error 1: ON TimeoutSC203B类激光多面镜电机 M39 出错-2,OFF超时.电机切换OFF后3秒,电机未OFF Polygon Motor Error 2: OFF TimeoutSC204B类激光多面镜电机 M39 出错-3,XSCRDY信号出错Polygon Motor Error 3: XSCRDY Signal ErrorSC205B类激光多面镜电机 M39 出错-4,Unstable超时.Polygon Motor Error 4: Unstable Timeout有关激光部分的故障码SC220B类Synchronization Detector Error 1: LD0SC221B类Synchronization Detection Error 2: Other Than LD0SC230B类FGATE Error 1: Signal Failed to Turn OnSC231B类FGATE Error 2: Signal Failed to Turn OffSC240B类LD Error有关感光鼓部分的故障码OPC鼓(直径100毫米)SC300B类鼓充电电晕输出出错-1充电漏电异常信号(H)连续检测到达60毫秒;CN303-A6充高压反馈电压低于负4V达50Charge Corona Error 1: Charge LeakSC304B类鼓充电电晕输出出错-2栅极漏电异常信号(H)连续检测到达60毫秒;CN303-A4栅极电压反馈feedback电压太低(Charge Corona Error 2: Grid LeakSC305C类鼓充电电晕丝清洁器出错-1鼓充电电晕丝清洁器电机M10(CN304-B9,B10)锁住Charge Corona Wire Cleaner Error 1SC306D类鼓充电电晕丝清洁器出错-2鼓充电电晕丝清洁器未返回到原位Charge Corona Wire Cleaner Error 2SC312C类鼓预充电电晕输出出错-1充电漏电异常信号(H)连续检测到达60毫秒;CN303-A14预充高压输出低于负3KV达50毫Pre-Charge Output Error 1: LeakSC313C类鼓预充电电晕输出出错-2栅压输出异常信号(H)连续检测到达60毫秒;CN303-A12栅压输出低于负400V达50毫秒Pre-Charge Output Error 1: Grid OutputSC320B类显影偏压输出出错异常信号(H)连续检测到达60毫秒;CN303-A2偏压输出超过负90微安达50毫秒Development Bias ErrorSC344C类显影单元接入检测出错检查CN320-A10 显影单元接入检测信号/Development Unit Set Error 有关TD传感器部分的故障码SC360C类TD传感器输出出错-1,VT上限出错TD传感器输出电压VT,在连续复印过程中每复印10张的检测期,VT≥4.0V TD Sensor Output Error 1: Vt Above Upper Limi SC364C类TD传感器输出出错-2,VT下限TD传感器输出电压VT,在连续复印过程中每复印10张的检测期,VT≤0.5V TD Sensor Output Error 2: Vt Below Lower Limi SC368B类TD传感器调整出错-1在TD传感器初始化自动调整期间,即使TD传感器的控制电压CN320-A12被TD Sensor Adjustment Error 1调整到最大值(PWM=255),CN320-A14TD传感器输出的参考电压（Vref）≤2.5V在TD传感器初始化自动调整期间,即使TD传感器的控制电压CN320-A12被调整到最小值(PWM=0),CN320-A14TD传感器输出的参考电压（Vref）≥2TD Sensor Adjustment Error 2 SC372B类TD传感器调整出错-2SP2801,自动调整SP2906的TD传感器的控制电压Vcont,使CN320-A14,TD传感器的输出电压VT=2.5V±0.1v,并将该电压作为供粉参考电压Vref.如果60秒调整失败,SP2906的TD传感器手动控制电压Vcont,将显示"0" SC396B类鼓电机 M18 出错扫描电机ON后,CN303-B15检测到电机锁住信号达2秒Drum Motor Error 有关ID传感器部分的故障码SC400C类ID传感器输出出错-1(ID传感器调整出错在ID传感器初始化时,CN307-A4,输出到ID传感器的LED电压为最大(PWM=255)时,CN307-A4,ID传感器输出干净的鼓表面点压Vsg＜4.0V;当最小(PWM=0)时Vsg≥4.0V注:可以用SP3103显示ID传感器输出的Vsg和VspSC401C类ID传感器输出出错-2(ID传感器输出出错在检查ID传感器样板图像时,Vsg≤2.5V或或Vsg=0V或输出到ID传感器的LED电压(PWM=0)时,Vsg=5.0VSC402C类ID传感器输出出错-3(ID传感器样板出错在检查ID传感器样板图像时,Vsp≥2.5V或Vsp＝0VSC406C类ID传感器输出出错-4在检查ID传感器样板图像时,ID传感器样板图像边缘电压Vsgp不是2.5V达1.5秒.注:SC401;SC402;SC403故障码,在SP3103显示的ID传感器输出为Vsp=Vsg=0(或5.0V)有关鼓电位传感器检测出错CN307-A89鼓电位传感器检测信号鼓电位传感器检测到的鼓暗电位(VD)大于-970V SC420C类鼓电位检测传感器出错-1,Vd调整出错过程控制初始设定时,当用-200V;-700V校正鼓电位传感器时,鼓电位传感器的输出电压超过规定范围SC424C类鼓电位检测传感器出错-2过程控制初始设定时,当校正鼓电位传感器时,鼓电位传感器输出的的鼓电压变化率超过规定范围SC428C类鼓电位检测传感器出错-3过程控制初始设定时,当调整未曝光的鼓暗电位(VD)时,-1000V加到栅极,鼓电位传感器检测到的SP3904"半色调电位VH"调整VH Adjustment3904-1"半色调电位VH"调整[ 100～500/ 300 / 每步10V],3904-2"半色调电位VH"调整(低速)[ 100～500/ 300 / 每步10V],SC435C类鼓单元(PCU)设置出错复印ON或前门开关关闭时,未检测到鼓单元设置信号/.CN303-A1过程控制初始设定时,当调整鼓暗电位(VD)时,鼓电位传感器检测到的鼓暗电位(VD)大于栅极电压VGSC437B类鼓电位检测传感器出错-4 Vd检测出错在正常速度或降速模式,鼓电位传感器检测到的鼓暗电位VD .VG=-900±20V检查SP3901-1,缺省值0="OFF";设定"1"后,电源开关ON后定影温度在100度以下时,自动执行过程控制,校整鼓电位,LD功率. 如果设定为OFF,要将它设定为ONSC438B类鼓电位检测传感器出错-5过程控制初始设定时,当用激光(LD)调整鼓半色调电位(VH)时,第1次制作半色调VH样板时, B类鼓电位传感器检测到的鼓半色调电位(VH)大于-500V2201-4ID传感器Vsp显影电位调正低速[－140～－380/ -480v /10v/步]SC439B类鼓电位检测传感器出错-6 Vh检测出错过程控制初始设定时,当调整未曝光的鼓暗电位(VD)时,鼓电位传感器检测到的鼓暗电位(VD)≤-900±20V半色调过程控制初始设定时,改变激光(LD)20次,调整鼓半色调电位(VH)时,鼓电位传感器检测到的鼓半色调电位(VH)未达到-265±20V转印棍电流反馈TFB信号检测到转印辊漏电转印棍电流反馈feedback信号未检测到转印辊高压电流的反馈信号显影器粉仓内墨粉空传感器(压力传感器) S55SC440B类转印输出出错SC441B类显影电机锁住电机ON后,CN315-B11检测到电机锁住信号达2秒SC487B类废粉回收单元锁住鼓电机ON作废粉清理时,检测到废粉回收管道螺旋杆旋转传感器 S53 未旋转SC488C类鼓第2清洁刮板操作出错鼓第2清洁刮板电磁铁SOL3操作后1秒,鼓第2清洁刮板释放开关 SW13 被检测到SC489C类鼓清洁单元设置出错复印ON或前门开关关闭时,未检测到鼓清洁单元设置开关 SW2信号/.CN304-B8SC491B类激光多面镜电机冷却风扇电机 M40 出错电机ON后,CN303-B2检测到电机锁住信号达2秒SC492B类显影仓,飞扬废墨粉吸收泵电机 M53 出错电机ON后,CN320-A8,飞扬废墨粉吸收泵驱动电机 M53 旋转检测传感器 S63检测到电机锁住有关墨粉供应和废粉回收部分的故障码SC494B类墨分输送单元出错粉从粉瓶仓库(TONER BANK)输送到供粉汽缸时出错粉瓶仓库(TONER BANK)粉入口的墨粉空传感器 S50 (压力传感器) 坏;墨分输送管道螺旋管扭矩限制器坏,供粉输送管道堵塞;粉结块SC495B类墨瓶单元出错粉从供粉汽缸输送到显影器粉仓内时出错复印期间,显影器粉仓内的供粉泵驱动电机 M55 (将供粉汽缸中间的粉泵入显影器粉仓内)ON 2秒再OFF 执行10次,显影器粉仓内墨粉空传感器(压力传感器) S55未检测到粉SC496B类转印带废粉回收瓶设置出错CN330-B10,检测到废粉回收瓶设置检测开关 SW12 OFF达3秒SC497B类显影器废粉回收瓶设置出错CN372-B17,检测到显影器废粉回收瓶设置检测开 SW9 OFF达3秒有关纸盘供纸故障SC501D类第1纸盘升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器 S3未激历,或1纸盘放入机内时,提升传感器 S3保持激历SC502D类第2纸盘升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器 S10未激历,或2纸盘放入机内时,提升传感器 S10保持激历SC503D类第3纸盘升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器 S13未激历,或3纸盘放入机内时,提升传感器 S13保持激历SC504D类第4纸盘(LCT纸柜,第1纸盘)升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器未激历,或1纸盘放入机内时,提升传感器保持激历SC505D类第5纸盘(LCT纸柜,第2纸盘)升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器未激历,或2纸盘放入机内时,提升传感器保持激历SC506D类第6纸盘(LCT纸柜,第3纸盘)升纸故障电机ON后20秒,纸提升到搓纸轮高度时,提升传感器未激历,或3纸盘放入机内时,提升传感器保持激历SC507D类第7纸盘(LCT纸柜,手送纸盘)升纸故障电机ON后10秒,纸提升到搓纸轮高度时,提升传感器未激历,或3纸盘放入机内时,提升传感器保持激历SC529C类纸排出岔门原位传感器 S24CN302-B7,纸排出或送入反转器/双面器的岔门原位传感器 S24,不能返回到原位SC531B类定影部件驱动电机 M27锁住电机ON,超过2秒CM303-A6仍旧检测到电机过载锁住信号有关定影部分故障码B234/B235:灯1,900W中间;灯2,600W两边;灯3,900W正常,B236:灯1,900W中间;灯2,600W正常;灯3,900W正常,定影热敏电阻TH1(边缘) SC541A类定影热敏电阻开路CN309-A16定影热敏电阻TH1检测到定影温度在15秒内低于7度SC542A类定影预热未完成B234/B235:总电源开关ON或前门开关关闭后360秒内定影热辊未达到目标工作温度B236:总电源开关ON或前门开关关闭后465秒内定影热辊未达到目标工作温度总电源开关ON或前门开关关闭后,定影热辊温度在20秒内仅升高5度.定影热敏电阻开始检测定影热辊温度后20秒,热辊温度仅升高5度.(热辊开始旋转后25秒,定影热敏电阻开始检测) SC543A类定影超温出错1硬件定影热敏电阻检测到定影温度超过210度有5秒SC544A类定影超温出错2软件定影监测电路检测到定影超温.SC545A类定影超温出错3定影预热完成机器进入准备好状态后定影灯继续在满功率工作状态达45秒(B234/B235);90秒(B236)SC547A类零交叉信号出错：电源继电器ON后5秒,没有检测到零交叉信号或电源频率超过66HZ或低于45HZSC557C类零交叉信号过载电源线上检测到噪音波SC559A类定影单元卡纸出错SP1159,设定"1"定影连续3次卡纸,显示SC559,由维修员处理SC585C类双重进纸检测传感器LED S15 出错CN316-A13双重进纸检测传感器LED的纸型标定未达到目标电压.目标电压是:普通纸 3.0V±1%;半透明纸 3.8V±2%;OHP纸 4.0V±2%SC592B类粉瓶仓库(TONER BANK)电机 M50 出错电机ON,超过2秒CM303-B1仍旧检测到电机过载锁住信号SC593B类显影仓,墨粉吸收泵电机 M53 更换报警当显影仓,飞扬废墨粉吸收泵驱动电机 M53运行超过570小时,显示服务寿命接近到,运行达到600小时要更换电机.并要将SP2973清零(按住"0"再按 [ # ]键电路板之间通信错SC601B类SCU板与MC U板通信错BICU板与SBU板不能正常通信SC620B类BCU板与ADF板通信错-1BCU板与ADF板的TXD和RXD信号不稳;BCU板与ADF板连接不好SC621B类BCU板与ADF板通信错-2BCU板与ADF板的TXD和RXD信号不稳;BCU板与ADF板连接不好SC622B类BCU板与ADF板通信错-3用户异常操作后,软件出错SC625B类BCU板与FINISHER板通信错BCU板发信号给FINISHER后,连续3次未从FINISHER收到响应信号SC626B类BCU板与FINISHER板通信错BCU板与FINISHER通信线已连接但是BCU板还是接收到一个低电平信号SC630B类线路适配器与CSS中心通信错线路适配器与CSS中心之间CSS(RSS)通信出错(日本国内用)SC632B类SC633B类SC650D类NRS NRS Modem Communication ErrorSC651SC670B类引擎启动出错Engine Startup ErrorSC672B类控制器启动出错Controller Startup Error有关输稿器(ADF)故障码SC701B类ADF搓纸电机故障电机ON后,搓纸轮原位传感器信号没变化SC702B类ADF进纸电机故障ADF进纸电机未激励,未检测到电机编码传感信号SC703B类ADF纸输送带电机锁住ADF纸输送带电机未激励,未检测到电机编码传感信号SC704B类ADF纸排出电机锁住ADF纸排出电机未激励,未检测到电机编码传感信号SC705B类ADF原稿输送底板提升电机锁住电机提升底板后一定时间,底板位置传感器未ON;电机降低底板后一定时间,底板原位传感器未ON 后处理器FINISHERSC720B类Finisher 上纸输送电机锁住3K张 Finisher B830,电机ON后一定时间未检测到电机编码传感器信号SC721B类Finisher 下纸输送电机锁住3K张 Finisher B830,电机ON后一定时间未检测到电机编码传感器信号SC723D类Finisher 位置轮电机异常3K张 Finisher B830,电机不能校整Positioning Roller Motor Error (3K Fin SC724B类Finisher 装订锤电机异常电机ON后450毫秒装订未完成SC725B类Finisher 纸叠输出电机异常纸叠输出带电机ON后一定时间内纸叠输出带原位传感器未导通SC726B类Finisher 移动电机异常3K张 Finisher B830,电机ON后一定时间,纸盘半圈传感器信号没变化纸盘1升降电机ON后一定时间内纸叠高度传感器未导通B类Finisher 装订器转动电机异常装订器转动电机ON后一定时间内不能完成转动；装订结束后一定时间内装订器不能返回到原位SC728B类Finisher 打孔电机异常打孔电机ON后一定时间内打孔器原位传感器未导通B类Finisher 装订器定位电机异常电机ON驱动装订器返回到原位,装订器原位传感器保持ON时间太长电机ON驱动装订器离开原位后,一定时间内装订器原SC730D类Finisher 下纸输送电机锁住3K张 Finisher B830,电机ON后一定时间未检测到电机编码传感器信号SC731B类Finisher 上纸输送电机锁住(校样盘Proof Tray)3K张 Finisher B830,电机ON后一定时间未检测到电机编码传感器信号SC732SC733SC734Finisher 拍纸电机异常FINISHER拍纸板返回原位时拍纸板原位传感器在一段时间内未导通FINISHER拍纸板离开原位时拍纸板原位传感器在一段时间内未截止SC735B类Finisher 纸堆叠电机出错电机ON,在400脉冲内连续2次检测到预堆叠原位传感器未激励SC736B类Finisher 出纸导板电机出错电机驱动后,在750毫秒内,连续2次检测到出纸导板原位传感器未激励SC737B类Finisher 打孔器废纸孔盒满检测到打孔器废纸孔盒满SC738B类Finisher 活动纸盘升/降电机异常电机ON提升纸盘后在5秒内,连续2次检测到纸堆叠高度传感器0激励;SC953B类扫描器图象设置出错使用扫描器的图象处理所要求的设定值不是从IPU送出SC954B类打印机图象设置出错:使用打印机的图象处理所要求的设定值不是从IPU送出SC955B类存储器设置出错:那些需要利用存储器作图象处理的设定值不是从IPU送出SC964B类打印机准备就绪出错在IPU接收打印开始信号时,超过17秒未产生打印准备就绪信号SC966B类激光多面镜电机 M2准备就绪出错对位传感器检测到纸后15秒,激光多面镜电机 M2未达到准备就绪状态SC970B类扫描器准备就绪出错扫描开始信号发送到MCU后,10秒内MCU未发送准备就绪信号SC990B类软件执行出错:软件执行了一个意外的功能SC491B类激光多面镜电机冷却风扇 M23锁住电机ON,激光多面镜电机M2的冷却风扇电机 M23,超过5秒电机锁住信号没变高电平SC492B类显影仓,飞扬废墨粉吸收泵驱动电机 M53 锁住电机ON降下纸盘后在5秒内,连续2次检测到纸堆叠高度传感器仍旧激励准备:显示[熟练操作员调整设定]1.1 PREPARATION: DISPLAYING THE [ADJUSTMENT SETTINGS FOR SKILLED OPERATORS]1,按[用户工具]键2,按 系统设定 [System Settings].3按 "管理员工具" .press [administrator tools]4按 "管理员验证管理" .Press [Administrator Authentication Management].5按 "机器管理" .Press [Machine Management].6"管理员验证"选择为"ON". Select [On] for “Admin, Authentication”.7按 "OK" .Press [OK].8按 "退出" .Press [Exit].出现:[熟练操作员调整设定]. Adjustment Settings for Skilled Operators1.2 CHANGING THE [ADJUSTMENT SETTINGS FOR SKILLED OPERATORS] MODE1按 "[熟练操作员调整设定]" .Press [ADJUSTMENT SETTINGS FOR SKILLED OPERATORS].2出现:注册屏幕. The login screen appears.按"注册用户名" [login user name]后面的[输入].[Enter]3输入你的注册用户名,再按[OK]键. 注:如果第1次,输入"admin"4按 "注册密码" [login password]后面的[输入].[Enter]5输入你的注册密码,再按[OK]键. 注:如果第1次,输入"admin"6进入"注册/注销"键 出现:[熟练操作员调整设定]. Adjustment Settings for SkiRICOH 理光 Aficio MP 9000/MP 1100/MP 1350 数码复印机维修(SP)程序5. SERVICE TABLES5.1 维修程序(SP)模式的操作SERVICE PROGRAM MODE OPERATION警告! 操作面板上的电源ON指示LED点亮或闪亮时不可以关闭主电源开关以避免损坏硬盘或内存,应该先关闭操作面板上的电源开关使操作面板上的电源ON指示LED息灭后才可以关闭主电源开关软件的复位:当机器出现意外停机时,软件可能被清除. 此时,可采取:关闭总电源开关后再打开或者同时按住"·"键和#键超过10秒.維修模式的鎖定 / 解鎖机器含有敏感数据的地方，客户工程师是不能运行的,要请管理员解除"维修模式的锁定"后,才可以运行.该功能确信机器的运转始终是在管理员允许之下进行的.1. 若不能进入到SP 模式，要求管理员用用户工具登录，然后将“维修模式锁定” 设定到关闭：Operator Tools > System Settings > Administrator Tools > Service Mode Lock > OFF用户工具 > 系统设置 > 管理员工具 > 维修模式锁定 > 关闭. 解除"維修模式的鎖定",这时机器让你进入全部的 SP 代码客户工程师可进行机器的维修，关开机器.没必要每次开启机器时都要管理人员进行再登录.2. 如果必须使用打印机的位开关，请进入SP5169,设定到 “1”3. 完成机器维修之后,将SP5169 从 “1” 改到 “0”.管理员再将"维修模式的锁定"进行锁定用户工具 > 系统设置 > 管理员工具 > 维修模式锁定 > 关闭进入和退出维修程序(SP)模式按顺序按: 1,模式清除(黄)键→1 0 7→清除键 (并保持此键按下超过3秒) 在液晶显示屏幕(LCD)上显示出复印 SP 模式或保养PM 菜单;如果机器安装了打印/扫描组件,还显示出打印SP模式/扫描SP模式2,按液晶显示屏幕(LCD)上的 Copy SP 模式;3,要退出维修程序(SP)模式,按液晶显示屏幕(LCD)右上角的 Exit.维修呼叫码(A类SC)码清除进入SP模式后,将总电源开关OFF后再ON按顺序按,模式清除(黄)键→1 0 7→清除键 (并保持此键按下超过3秒) 在液晶显示屏幕(LCD)上显示出Copy SP模式或PM菜单;如果机器安装了打印/扫描组件,还显示出打印SP模式/扫描SP模式在液晶显示屏幕(LCD)上按复印 "Copy SP" 触摸键后显示出如下屏幕Initial初始值(1)Open All.打开全部的SP小组和子级别的项目(2)Close All.关闭已打开全部缔SP小组和子级别的项目,并恢复到初始SP模式的显示(3)Copy Window.按复印窗口"Copy Window"键(复印模式).选择复印要求,例如纸尺寸,复印浓度,缩小/放大倍率等→按复印键来启动测试复印.再要返回到SP模式屏幕,按复印窗口中的"SP mode" 复印模式键.(4)SP Direct.如果你已知道了SP号,可用数字键直接输入SP代码,然后按 [ # ]键.[在用数字键直接输入SP代码前,按"SP Direct"使"SP Direct"加亮](5)Exit.按二次退出键 "Exit" 来关闭SP模式的显示,并返回到复印窗口模式(6)SPnxxx.按任何组号的SPnxxx键,打开该SP小组和子级别的清单.例如对SP1-nnn打开该SP代码清单,按SP1xxx,如果有子级别,它有指向右边的三角型.(7)Group.按 "Group" 键,滚动显示到前一组或下一组..(8)Page.按 "Page" 键,滚动显示到前一页或下一页..(9)Line.按 "Line" 键,滚动逐行显示到前一行或下一行..(10)Prev Page 或 Next Page.按 "Prev Page 或 Next Page" 键移动左边上的光标到清单的上一页或下一页.维修表的关键字符号含意[范围/缺省值/步]例如:[-9～+9/ +3.0 /每步0.1毫米],表示设定范围-9～+9/ 缺省值+3.0 / 每步0.1毫米, 用小数点"·"键选择设定数的符号 "-"斜体字追加的注解用于参考.*SP模式号后的 " * " 符号表示该模式号的设定值储存在NVRAM中(不发挥型可读/写储存器)如果NVRAM被复位,改存为默认值(工厂预设定值)DFU表示"供工厂设计人员使用"不要改变该SP模式的设定值Japan only表示该SP模式仅供日本国内机用,不要改变该SP模式的设定值(S)横向送纸(L)纵向送纸NIA无信息可用User SP User/Super User SP模式Super User OnlyRDS = Remote Diagnostic Ststem遥控诊断系统（仅日本用)CSS = Customer Support System用户支持系统（仅日本用)遥控系统用小数点"·"键选择设定数的符号 "-"RICOH 理光 Aficio MP 9000_1100_1350 数码复印机维修(SP)程序码表5.2.1 COPIER SERVICE PROGRAM MODE TABLESSP1纸输送通道SP1-nnn FeedSP1001复印进纸前沿对位(激光副扫描写开始)Leading Edge RegistrationSP1001-1复印机纸盘和LCT纸盘纸前沿对位(对位辊ON时间)调整[-9 ～+9/ 0 / 每步0.5毫米]0±3毫米SP1001-2双面纸盘纸前沿对位(对位辊ON时间)调整[-9 ～+9/ 0 / 每步0.5毫米]SP1001-3复印机纸盘和LCT纸盘纸前沿对位(对位辊ON时间)调整低速[-9 ～+9/ 0 / 每步0.5毫米]SP1001-4双面纸盘纸前沿对位(对位辊ON时间)调整低速[-9 ～+9/ 0 / 每步0.5毫米]参阅:3.18 COPY IMAGE ADJUSTMENT: PRINTING/SCANNING注: 以上SP 模式用"测试图象打印模式"SP2-902-3的No 15打印一张修正范围的测试图象作样板复印调整SP1002进纸边到边(横向)对位(激光主扫描写开始)Side-to-side Registration1002-1第1纸盘,右盘边到边(横向)对位: [-9 ～+9/ -0.1 / 每步0.5毫米]1002-2第2纸盘,边到边(横向)对位:[-9 ～+9/ +0.6 / 每步0.5毫米]1002-3第3纸盘,边到边(横向)对位:[-9 ～+9/ -0.3 / 每步0.5毫米]1002-4LCT 1纸盘(4纸盘),边到边(横向)对位:[-9 ～+9/ -0.8 / 每步0.5毫米]1002-5LCT 2纸盘(5纸盘),边到边(横向)对位:[-9 ～+9/ -0.8 / 每步0.5毫米]1002-6LCT 3纸盘(6纸盘),边到边(横向)对位:[-9 ～+9/ +0.3 / 每步0.5毫米]1002-7LCT纸柜手送(7)纸盘,边到边(横向)对位:[-9 ～+9/ -0.3 / 每步0.5毫米]1002-8双面纸盘边到边(横向)对位调整:[-9 ～+9/ +0.9 / 每步0.5毫米]注: 以上SP 模式用"测试图象打印模式"SP2-902-3的No 15打印一张修正范围的测试图象作样板复印调整SP1003纸在对位辊处的拱曲量调整,即调整中继离合器在对位中的时序Paper Buckle Adjustment (Registration) 1003-1复印机纸盘进纸对位拱曲量调整[-9 ～+9/ +4 / 每步1毫米]1003-2LCT纸盘进纸对位拱曲量调整[-9 ～+9/ +4 / 每步1毫米]1003-3双面纸盘进纸对位拱曲量调整[-9 ～+9/ +4 / 每步1毫米]1003-4对位拱曲量调整手动调整SP1005定影温度调整SP1016对位辊速度细调Fine Adjust Reg Roller Speed1016-1正面Front Side[-3 ～+3/ 0 / 每步0.1毫米]1016-2反面Back Side[-3 ～+3/ 0 / 每步0.1毫米]。
维修手册理光复印机故障
理光复印机维修故障现象特征：1、理光复印机维修----复印机复印出的复印件全黑2、理光复印机维修----复印件全白3、理光复印机维修----复印件图像时有时无4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光Aficio FX200 A4 20PPM 维修，理光Aficio MP1800 A6-A3 18PPM 维修，理光Aficio 1515 A4 15PPM维修，理光AficioMP1810L A6-A3 16PPM 维修，理光Aficio 2550B A6-A3 25PPM维修，理光Aficio 3350B A6-A3 30PPM维修，理光Aficio 4000B A6-A3 40PPM维修，理光Aficio 5000B A6-A3 50PPM维修，理光Aficio MP5500 A6-A3 55PPM维修，理光Aficio MP6500 A6-A3 65PPM维修，理光Aficio MP7500 A6-A3 75PPM维修，理光Aficio MPC2500 A6-A3 25PPM维修，理光 Aficio MPC3000 A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM维修，理光 AficioMP2000sp A6-A3 20PPM维修，等维修纪实：复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
理光复印机维修手册簿
如何进入 SP 模式可以使用下面两种模式：启动 SP 模式1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住 [Clear/Stop] 键不放，直到显示 SP 模式菜单（约 3s 钟）。
启动 SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列 1 至 4 步执行。
对于 GDI 机器（带有可选控制箱的机器），请按下列 1 至 5 步执行。
1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住键不放，直到显示 SP 模式菜单（约 3s 钟）。
3. 按住 [Enter] 键不放。
4. 在按住 [Enter] 键时，请按 [1] 键（在数字小键盘上）。
5. 在按住 [Enter] 键时，请按"OK"键。
选择程序? 当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘 [D] 输入一个数字。
? 当 " /OK" [A] 标记显示在右上角时，您可通过按左箭头 [B] 或右键头[C] 来滚动菜单。
若要选中一个程序，请按“OK”键 [F]。
指定值1. 在定位一个程序后，请按“OK”键。
闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。
括弧中的值是菜单的默认值。
2. 从数字小键盘输入所需的值。
若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。
3. 若要使该值生效，请按“OK”键。
若要取消该值，请按取消键 [E]。
激活复印模式您可在 SP 模式正在运行时激活复印模式。
在您这样做时，复印机输出图像或图形，帮助您调整 SP 模式程序。
1. 按“”键。
复印模式被激活。
2. 指定复印设置，按“OK”键。
3. 若要返回 SP 模式，请按“”键。
? 您不能在复印模式激活时结束 SP 模式。
退出程序/结束（S）SP 模式请按键或“Cancel”键退出该程序。
维修手册理光复印机故障
理光复印机维修故障现象特征： 1、理光复印机维修----复印机复印出的复印件全黑 2、理光复印机维修----复印件全白 3、理光复印机维修----复印件图像时有时无 4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光AficioFX200 A4 20PPM 维修，理光Aficio MP1800 A6-A3 18PPM 维修，理光Aficio1515 A4 15PPM维修，理光AficioMP1810L A6-A3 16PPM 维修，理光Aficio 2550B A6-A3 25PPM维修，理光Aficio 3350B A6-A3 30PPM维修，理光Aficio 4000B A6-A3 40PPM维修，理光Aficio 5000B A6-A3 50PPM维修，理光Aficio MP5500 A6-A355PPM维修，理光Aficio MP6500 A6-A3 65PPM维修，理光Aficio MP7500 A6-A3 75PPM维修，理光Aficio MPC2500 A6-A3 25PPM维修，理光 Aficio MPC3000 A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM维修，理光 AficioMP2000sp A6-A3 20PPM维修，等维修纪实：复印机出现故障后的检查及维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
理光(AFICIO340350450) 维修手册
RICOH理光复印机(AFICIO340/350/450) 维修手册2008/0723∙已有0条评论∙文章分类：全部文章目录1、维修程式表12、故障检修51、维修程式表注：1) 功能列中的评注用斜体字表示。
2) 设定档中的预置值用粗体表示。
3) 加空心的部分是针对中国机型的一些说明。
4) 程式号后的“*”表示此程式存储在NVRAM，如果RAM被复位，所有的维修程式将回到工厂设定值。
5) 在设定档中，(40)表示NAD40，而(30)表示NAD30S/30。
程序号功能设定档第1和第2段第3段1-001* 前沿对位(普通复印，双面复印第1面) 用“修正范围用图形”(SP2-902-3，No.10调整打印时的前沿对位。
+9~-90.1mm/级+3.0 mm输入数值前用·/*，变换+和-。
规格值为3±2mm。
详见“更换与调整-复印图像的调整”的SP1-001和1-002。
1-002* 1* 横向对位(第1纸路) 用“修正范围用图形”(SP2-902-3，N o.10调整第1纸路打印时的横向对位。
+9~-90.1mm/级+3.0mm 输入数值前用·/*，变换+和-。
规格值为2±1.5mm。
2* 横向对位(第2纸路) 用“修正范围用图形”(SP2-902-3，No.10调整第2纸路打印时的横向对位。
+9~-90.1mm/级+3.0mm输入数值前用·/*，变换+和-。
规格值为2±1.5mm。
3* 横向对位(第3纸路:选购件PFU纸盘1) 用“修正范围用图形”(S P 2-902-3，No.10调整第3纸路打印时的横向对位。
+9~-90.1mm/级+2.0mm输入数值前用·/*，变换+和-。
规格值为2±1.5mm。
4* 横向对位(第4纸路：选购件PFU纸盘2) 用“修正范围用图形”(S P2-902-3，No.10调整第4纸路打印时的横向对位。

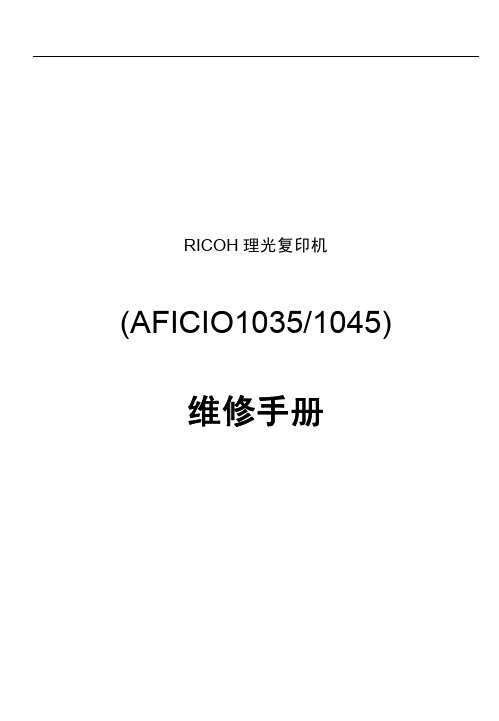

理光数码复印机维修手册
(AFICIO1035/1045)
维修手册
目录
1 故障诊断............................................................................................. 1 1.1 维修呼叫状况 .......................................................................... 1 1.2 电气元器的故障 .................................................................... 16 1.3 熔丝熔断后的故障状态 ........................................................ 18 1.4 LEDS ...................................................................................... 18 1.5 测试点 .................................................................................... 18
冷却风扇电机卡死 冷却风扇电机接通后 5 秒钟内没有检 测到冷却风扇电机卡死的信号。
可能的原因 TD 传感器异常 TD 传感器未连接 I/O 板(IOB)不良 色粉提供不良 高压电源板不良 显影偏压端子连接不良 高压电源板间的连接不良 高压电源板不良 电缆连接不良或电缆坏了 转印连接器不良 高压电源板不良 转印连接器电缆不良 转印连接器不良 PCU 连接不良 主电机/驱动出现故障 转印连接器不良 导线束断开 主电机/驱动出现故障 转印带位置连接器不良 转印带位置传感器连接不良 驱动机构的负荷太重 主电机不良
理光复印机维修手册代码
扫描仪系统不良
高压电源板不良
ID传感器脏污
鼓上ID传感器样图写入部位有缺陷
检测ID传感器样图时，ID传感器
352 C ID传感器，图形边缘检测出错 ID传感器不良
ID传感器接头不良
ID传感器接头连接不良
控制器板和BICU之间的PCI导线 良或断开
当复印纸到达对位传感器后，在30秒以上激光写入信号(F门)没有到达低位。
322 C 第1激光同步信号出错 激光同步检测器板和LD单元之间I/F导线束连接不良
激光同步检测器板移位而反射角度不正确
激光同步检测器板不良
LD单元不良
主扫描同步检测器板即使在激光二极管在激活时也不能检测第1激光同步信号。
131 B 在黑边修正时断定F门 当扫描DF文件时，软件设置程序产生出错。你必须重新驱动机器。
黑边修正时由DF断定F门
302 C 充电辊漏电 充电辊损坏
高压板不良
PCU导线不良或断开
检测到充电辊漏电信号。
304 C 充电辊电流修正出错 ID传感器不良
即使对辊子施加了最大的充电辊电压(-2000V)，也要进行二次的充电辊偏压修正。
2.1 维修程序模式 19
1 故障诊断
警告：
当电源LED是亮起或闪烁时，勿关闭电源开关。为避免损坏硬盘和内存，按动操作电源开关来关闭电源，等待LED熄灭，然后关闭主开关。
注意：当压板或ARDF是打开时，主电源LED亮起或闪烁，主机同时与传真机或网络服务器通讯，或者机器进入硬盘或内存进行读取或写入数据。
高度传感器异常或连接器松开
在纸盘和电机之间松开纸和物体拾取手臂故障
维修手册理光复印机故障
理光复印机维修故障现象特征：1、理光复印机维修----复印机复印出的复印件全黑2、理光复印机维修----复印件全白3、理光复印机维修----复印件图像时有时无4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光Aficio FX200 A4 20PPM 维修，理光Aficio MP1800 A6-A3 18PPM 维修，理光Aficio 1515 A4 15PPM维修，理光AficioMP1810L A6-A3 16PPM 维修，理光Aficio 2550B A6-A3 25PPM维修，理光Aficio 3350B A6-A3 30PPM维修，理光Aficio 4000B A6-A3 40PPM维修，理光Aficio 5000B A6-A3 50PPM维修，理光Aficio MP5500 A6-A3 55PPM维修，理光Aficio MP6500 A6-A3 65PPM维修，理光Aficio MP7500 A6-A3 75PPM维修，理光Aficio MPC2500 A6-A3 25PPM维修，理光 Aficio MPC3000 A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM维修，理光 AficioMP2000sp A6-A3 20PPM维修，等维修纪实：复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
RICOH理光复印机AFICIO551700维修手册
3：55cpm
NA：2
EU：0
1-904
手送纸盘的纸张尺寸的修正
1
最小尺寸
校准传感器最小纸张宽度位置(100mm)。
开始
2
最大尺寸
校准传感器最大纸张宽度位置(A3)。
开始
1-905
厚纸模式-手送台
*
对于厚纸模式选择上的手送纸离合器。
ON：二次
OFF：一次
2-001
充电电晕丝偏压的调节
1
RICOH理光复印
(AFICIO551/700)
维修手册
1、维修程序模式表格
注意：1)在功能一栏里，注释是用斜体字表示。
2)在设定值一栏里，默认值是用黑体字表示。
3)模式号码一栏右边的(*)记号的意思是此模式在NVRAM里。
若你做RAM复位，所有的这些SP模式将被复原到他们的工厂设定值上。
模式号码(1，2，3级)
+9~-9
0.1mm/间隔+0mm
2
手送纸盘
*
在对位时，调节手送纸计时，手送纸计时确定了对位时纸张弯曲的程度(A+ve设定值引起更大的纸张弯曲)。
模式号码(1，2，3级)
功 能
设定值
1-007
手送纸张尺寸的显示
手送台的纸张宽度传感器数据的显示。
132：A3
133：A4纵向纸
134：A5纵向纸
141：B4纵向纸
-127~+127
1/间隔
1=1.1μW
+0
不要改变数值。
3
LD2-400dpi
*
调节400dpi分辨率的LD2电源。
-127~+127
维修手册理光复印机故障
理光复印机维修故障现象特征:1、理光复印机维修----复印机复印出的复印件全黑2、理光复印机维修----复印件全白3、理光复印机维修---■-复印件图像时有时无4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光Aficio FX200A420PPM 维修，理光Aficio MP1800 A6-A3 18PPM维修，理光Aficio 1515A415PPM 维修，理光A ficioMP1810L A6-A3 16PPM维修，理光Aficio 2550B A6-A3 25PPM 维修，理光Aficio 3350B A6-A3 30PPM隹修，理光Aficio 4000B A6-A3 40PPM 维修，理光Aficio5000B A6-A3 50PPIM隹修，理光Aficio MP5500A6-A3 55PPM 维修，理光Aficio MP6500 A6-A3 65PPM隹修，理光Aficio MP7500A6-A3 75PPM 维修，理光Aficio MPC2500 A6-A3 25PPM 维修，理光Aficio MPC3000A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM 维修，理光AficioMP2000sp A6-A3 20PPM 维修，等维修纪实：复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
理光全系列复印机维修手册
理光全系列复印机维修手册一、引言复印机是现代办公室不可或缺的重要设备之一，而理光全系列复印机凭借其稳定性和卓越的打印品质备受用户青睐。
然而，由于使用频繁以及长时间的工作状态，复印机可能会遇到一些故障和问题。
为了帮助用户更好地了解和解决这些问题，本手册将详细介绍理光全系列复印机的常见故障和维修方法。
二、常见故障及解决方法1. 复印机无法启动当复印机无法启动时，首先要确保电源已连接，并检查插头是否正常插入插座。
如果电源和插座正常，但仍无法启动，可能是电源线或电源模块故障。
此时，应将复印机送至专业的维修中心进行检修和更换。
2. 打印质量下降打印质量下降可能是由于墨粉或墨盒问题导致的。
用户可以尝试将墨粉或墨盒取出并重新安装，确保安装正确。
此外，打印质量下降还可能是由于打印头堵塞，可以尝试运行清洁程序来清洁打印头。
3. 页面卡纸当复印机打印时出现页面卡纸的问题，首先要确保输入纸张的托盘中的纸张张后边缘与托盘上的纸张指示线对齐，并确保纸张没有过度叠放。
另外，也可以检查是否有损坏的纸张或杂质卡在进纸路径中，需要将其移除。
4. 扫描问题如果复印机的扫描功能出现问题，可能是由于光线不良或扫描仪有污垢导致的。
用户可以尝试更换光线明亮的环境下进行扫描，另外也可以使用干净的软布轻轻擦拭扫描仪的玻璃面板。
5. 打印速度慢打印速度变慢可能是由于打印机内存不足或打印分辨率过高导致的。
用户可以尝试清理临时文件和多余的打印任务来释放内存。
另外，可以降低打印分辨率以加快打印速度。
6. 报错代码复印机在工作过程中，可能会显示不同的报错代码。
用户可以参考复印机的用户手册中关于报错代码的说明来快速找到故障原因。
大部分情况下，报错代码都会提供相应的解决方法。
三、维修前的准备工作在进行复印机维修之前，用户需要做好以下准备工作：1. 确保安全在维修过程中，务必确保断开电源，以免发生触电和其他安全问题。
另外，也要确保维修工具和材料的正确使用，避免不必要的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何进入SP 模式可以使用下面两种模式：启动SP 模式1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住[Clear/Stop] 键不放，直到显示SP 模式菜单（约3s 钟）。
启动SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列 1 至4 步执行。
对于GDI 机器（带有可选控制箱的机器），请按下列 1 至5 步执行。
1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住键不放，直到显示SP 模式菜单（约3s 钟）。
3. 按住[Enter] 键不放。
4. 在按住[Enter] 键时，请按[1] 键（在数字小键盘上）。
5. 在按住[Enter] 键时，请按"OK"键。
选择程序当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘[D] 输入一个数字。
当" /OK" [A] 标记显示在右上角时，您可通过按左箭头[B] 或右键头[C] 来滚动菜单。
若要选中一个程序，请按“OK”键[F]。
指定值1. 在定位一个程序后，请按“OK”键。
闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。
括弧中的值是菜单的默认值。
2. 从数字小键盘输入所需的值。
若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。
3. 若要使该值生效，请按“OK”键。
若要取消该值，请按取消键[E]。
激活复印模式您可在SP 模式正在运行时激活复印模式。
在您这样做时，复印机输出图像或图形，帮助您调整SP 模式程序。
1. 按“ ”键。
复印模式被激活。
2. 指定复印设置，按“OK”键。
3. 若要返回SP 模式，请按“ ”键。
您不能在复印模式激活时结束SP 模式。
退出程序/结束（S）SP 模式请按键或“Cancel”键退出该程序。
您可数次按这些键中的一个来结束SP 模式。
SP 模式表下列代码用于：星号（*）：这些设置保存在NVRAM 中。
其中大部分在您执行SP5801 2 时返回默认值。
DFU 菜单仅用于设计或工厂使用。
您不必更改设置。
方括号（[ ]）：方括号内包含设置范围、默认值和最小步（带单位），如下所示：[最小值到最大值/默认值/档]。
.SSP：该程序仅用于SSP 模式。
在使用本程序之前，请咨询您的主管。
SP1-XXX（送纸）1001* 头端对位从纸盘调整打印头端对位。
1001 1 所有纸盘[-9.0 到9.0 / 0.0 / 0.1mm/档]( p.111)1001 2 手送1001 3 双面1002* 边到边对位使用切边区模式（SP 5902, No.10），从每个送纸台调整打印边到边对位。
所有4 种可能的送纸纸盘（包括可选纸盘）都支持调整。
SP 1002 1 设置用于所有纸盘，而不仅仅是第一个纸盘。
纸盘2 至4 的设置是相对于SP 1002 设置1 的偏移。
对于双面打印，正面的值由SP 1002 1 到4 决定，背面的值由SP 1002 6 决定。
1002 1 第一个纸盘[-9.0 到9.0 / 0.0 / 0.1mm/档]( p.111)1002 2 第二个纸盘1002 3 第三个纸盘1002 4 第4 个纸盘1002 5 手送1002 6 双面1003* 送纸同步调整送纸离合器在对位传感器激活后应用于纸张的拱起量。
更高的设置适合更大的拱起。
1003 1 第一个纸盘 [0 到10 / 5 / 0.1mm/档]1003 2 第2 个纸盘（仅限B276/B277） [0 到10 / 5 / 0.1mm/档]1003 3 可选纸盘 [0 到10 / 5 / 1mm/档]1003 4 手送送纸 [0 到10 / 6 / 1mm/档]1003 5 双面 [0 到20 / 6 / 1mm/档]1007 显示手送1007 1 显示手送显示手送纸宽切换输出。
1103* 定影等待该程序决定定影驱动释放装置的操作。
当您选择“1”时，连接/释放控制被禁用，驱动电源通常被传输到定影单元。
因此，该机器若要耗费更长的时间来预热定影单元。
如果定影质量较差，即使在房间温度不太低的情况下，仍使用SP 1103 1。
1103 1 定影等待 [0＝否，1 ＝是]1105* 定影温度调整调整目标定影温度。
“Center”表示辊轮的中心；“End”表示前端和后端。
1105 1 预热中心 [140 到180 / 160 / 1°C/档]1105 2 预热终端1105 3 备用中心 [140 到170 / 155 / 1°C/档]1105 4 备用终端 [140 到165 / 150 / 1°C/档]1105 5 复印中心 [140 到185 / 160 / 1°C/档]1105 6 复印终端1105 7 第2 低等级中心 [0 到80 / 60 / 1°C/档]1105 8 第2 低等级终端1105 9 厚中心 [140 到185 / 175 / 1°C/档]1105 10 厚终端1105 11 低预热中心 [140 到180 / 170 / 1°C/档]1105 12 低预热终端1106 显示定影1106 1 显示定影温度（中心）1106 2 显示定影温度（终端）1107* 定影软启动调整AC 供给所需定影灯的零交叉循环数量，以便在将灯泡温度提高到备用温度时或复印时使定影灯功率提高到100%。
若机器遇到意外断电，请加大该值。
( p.233).1107 1 预热软启动 [0＝10 转/1＝20 转/2=50 转]1107 2 其他软启动 [0＝5 转/1＝10 转/2=20 转]1108* 设置定影启动 [0 ＝1s / 1＝1.5s / 2＝2s]1108 1 指定定影温度控制的间隔。
( p.233).1109 压印线带检查1109 1 检查定影压印线带。
( p.98).1110* 风扇控制定时器1110 1 [30 到60 / 30 / 1 s/ 档]输入风扇控制时间。
在出现SC 或进入预热模式、低功率模式、或夜间/离开模式后，风扇在指定的时间内维持正常的速度。
1159* 定影卡纸SC 代码设置 0＝否1＝是1159 1 此SP 模式检测SC559。
如果机器持续遇到卡纸问题，请将此SP 模式设置为“Yes”。
1902 显示实际频率1902 1 显示定影灯功率控制频率（由零交叉信号生成器检测到的）显示值为实际频率的1/5：10 = 50 Hz, 12 = 60 Hz。
个纸盘1908* 可选纸盘调整调整上层和下层升纸电机的反转时间。
1908 1 第一个可选纸盘 [-2 到+2 / 0 / 1 / 档]( p.255)1908 2 第二个可选纸盘1911* 手送信封1911 1 ［0=禁用/ 1＝启用］在您启用该程序（SP 1911 1）并选择“Thick Paper”作为手送纸盘的纸张类型时（System Settings > Tray Paper Settings >Paper Type: Bypass Tray），该程序专用于信封打印运行。
SP2-XXX（感光鼓）2001* 充电辊偏移调整2001 1 打印 [-2100 到-1500 / -1700 / 1 V/ 档]调整打印时用于充电辊的电压数。
实际应用的电压数在充电辊电压进行校正时自动变化。
您在此设置的值将成为修正的基数值。
2001 2 ID 传感器模式 [0 到400 / 300 / 1 V/ 档]调整生成Vsdp ID 传感器模式时用于充电辊的电压数（作为充电辊电压校正的一部分）。
实际充电辊电压数由该值与SP2001 1 的值相加得到。
2101* 删除页边空白调整2101 1 头端 [.0 到9.0 / 2.0 / .1 mm/档]( p.111)规格：2 ± 1.5 mm调整头端的删除页边空白。
2101 2 尾端 [.0 到9.0 / 3.0 / .1 mm/档]( p.111)规格：2 + 2.5/–1.5 mm调整尾端边缘的删除页边空白。
右侧尾端边缘的值等于该值加1.2mm。
2101 3 左侧 [.0 到9.0 / 2.0 / .1 mm/档]( p.111)规格：2 ± 1.5 mm调整左侧的删除页边空白。
背面左侧边缘的值等于该值加0.3mm。
2101 4 右侧 [.0 到9.0 / 2.0 / .1 mm/档]( p.111)规格：2 + 2.5/–1.5 mm调整右侧删除页边空白。
背面右侧的值等于该值加0.3mm。
2201* 显影偏压调整2201 1 打印 [-1500 到-200 / -650 / 1 V/ 档]调整打印时用于显影辊的电压数。
如果由于感光鼓老化而产生暗淡的复印件，可以此调整作为一种临时的措施。
2201 2 ID 传感器模式 [–2 = LL (220 V) / -1 = L (260 V) / 0 = N (300 V) / 1 = H (340 V) / 2 = HH (380 V)]调整生成ID 传感器模式时用于显影辊的电压数。
实际应用的电压数等于该设置值加上SP 2201 1 的值。
该设置影响ID 传感器模式密度，反过来影响色粉供给。
2213* 接近用完后的输出2213 1 [0 ＝50 页/ 1 ＝20 页]设置在检测到色粉接近用完后可以复印/打印页数。
如果用户用高图像比例正常复印，请减少页数。
2214 显影器初始化2214 1 初始化TD 传感器色粉供给目标电压和TD 传感器的增益值。
请在替换显影剂或TD 传感器后执行此操作。
2220 TD 传感器输出值显示2220 1 显示：4. Vt:当前TD 传感器输出值5. Vref:目标TD 输出值Vts (SP 2926) ＋ID 传感器输出的修正值。
TD 传感器输出值每次复印时都发生变化。
如果1 > 2，则色粉供应给显影单元。
2221 ID 传感器出错分析2221 1 Vsg 显示Vsg 的值。
2221 2 Vsp 显示Vsp 的值。
2221 3 PWM 显示PWM 的值。
2221 4 Vsdp 显示Vsdp 的值。
2221 5 Vt 显示Vt 的值。
2221 6 Vts 显示Vts 的值。
2301* 转印电流调整2301 1 标准纸张 [–2 = –4 mA / –1 = –2mA/ 0 = 0mA/ 1 =2mA/ 2 = +4mA]调整从纸盘送纸时用于转印辊的电流。
如果用户在正常情况下从纸盘输送相对较厚的纸（在规格范围内），请使用高级设置。
( p.228).2301 2 厚/特种纸 [–2 = –4 mA / –1 = –2mA/ 0 = 0mA/ 1 =2mA/ 2 = +4mA]调整从手送纸盘送纸时用于转印辊的电流。
