详解万用表各种功能使用及注意事项在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。
仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。
测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。
如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。
有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。
然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。
若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。
量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。
测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。
指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。
功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。
读数关系有四种，即加、减、乘、除。
加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。
乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。
还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X 5等于5mV。
这个信号的幅度就是5mV。
除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。
如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。
数字万用表及误差分析
数字万用表及误差分析

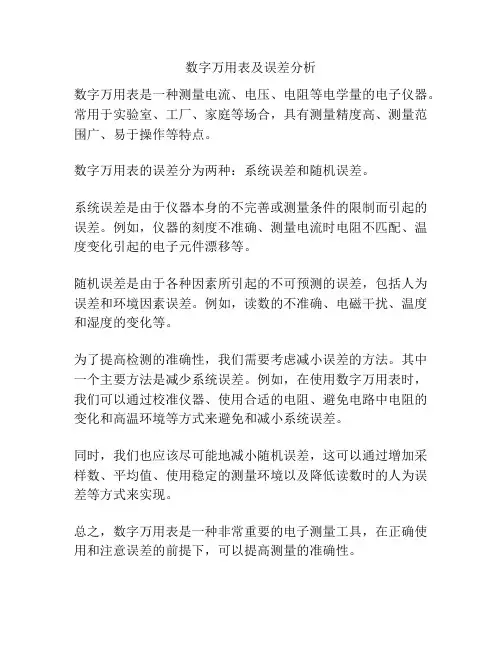

数字万用表是一种测量电流、电压、电阻等电学量的电子仪器。

常用于实验室、工厂、家庭等场合，具有测量精度高、测量范围广、易于操作等特点。
数字万用表的误差分为两种：系统误差和随机误差。
系统误差是由于仪器本身的不完善或测量条件的限制而引起的误差。
例如，仪器的刻度不准确、测量电流时电阻不匹配、温度变化引起的电子元件漂移等。
随机误差是由于各种因素所引起的不可预测的误差，包括人为误差和环境因素误差。
例如，读数的不准确、电磁干扰、温度和湿度的变化等。
为了提高检测的准确性，我们需要考虑减小误差的方法。
其中一个主要方法是减少系统误差。
例如，在使用数字万用表时，我们可以通过校准仪器、使用合适的电阻、避免电路中电阻的变化和高温环境等方式来避免和减小系统误差。
同时，我们也应该尽可能地减小随机误差，这可以通过增加采样数、平均值、使用稳定的测量环境以及降低读数时的人为误差等方式来实现。
总之，数字万用表是一种非常重要的电子测量工具，在正确使用和注意误差的前提下，可以提高测量的准确性。
