动力连接器检修作业指导书(KC20A)
SL21X-110V电力连接器检修作业指导书
SL21X-110V电力连接器检修作业指导书类别：E2、E3级检修 系统：输配电装置 部件：KC20D 连接器SL21X-110V 电力连接器检修作业指导书适用车型：25G-DC600V 、25T 作业人员：车辆电工作业时间：90～120分钟/根作业材料：SL21X-110V 电力连接器检修包、热缩管、线号笔、棉纱、毛刷、绝缘清洗剂作业场所：检修三楼电器装置集中修区域环境要求：通电、通水、照明良好 工装工具：1.耐压测试仪、ZC25B-3型绝缘电阻表（0～500V ）、VC9801A+数字万用表、500V 摇表2.套筒扳手、呆扳、卡簧钳、月牙扳手、一字改刀、尖嘴钳、钢卷尺、斜口钳、热风枪、剥线钳、压线钳、钢丝钳操作规程：参考资料：1.GB/T 14315《电力电缆导体用压接型铜、铝接线端子和连接管》2.JB/T 2436.1《导线用铜压接端头第1部分：0.5～6.0mm2导线用铜压接端头》3.JB/T 2436.2《导线用铜压接端头第2部分：10～300mm2导线用铜压接端头》4.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号5.《中国铁路总公司关于印发〈铁路客车段修规程（试行）〉的通知》.铁总运﹝2014﹞349号安全防护及注意事项：警告——拆装SL21X-110V通讯连接器时必须佩带手套防止金属划伤。
警告——耐压检测试验时必须佩戴橡胶绝缘手套且两人或两人以上作业人员互控，做好呼唤应答，防止触电。
基本技术要求：1．连接器外壳喷塑均匀、光洁平整、无破损、变形。
2．连接器电缆无破损、老化、变色现象。
3．连接器接线牢固、配件齐全、插针、卡簧安装到位、线标、相序正确、清晰、橡胶件更新。
序号作业项目工具及材料作业程序及标准1 工前准备及预检ZC25B-3型绝缘电阻表、数字万用表、500V摇表、套筒扳手、呆扳、卡簧钳、月牙扳手、一字改刀、尖嘴钳、钢卷尺、斜口钳、热风枪、剥线钳、压线钳、钢丝钳1.1 作业者防护用品穿戴整齐。
动力连接器座检修作业指导书(KC20A)
3.8.1 可见电缆有破损、破皮、变色，手感外部绝缘胶层因发热变硬现象时更换。 3.8.2 各接线端子须压接牢固，不得腐蚀、老化、变色、烧损，过热变色时须更新，更换时电 缆的接线端子用冷压方式连接牢固。
注意——冷压连接须确保连接牢固，端子配线观察孔通有明显金属配线露出，端子末端配线 金属裸露长度不大于 3mm[图 3]。 3.8.3 检查接线端子护套、电缆护管，破损、龟裂者更换并套装到位，热缩管线标准确、清晰， 缩紧到位，目视排水孔无堵塞。
动力连接器座检修作业指导书（KC20A）
适用车型： 22、23、25B、25G、25K 等型客车
作业人员：车辆电工
作业时间：30 ~ 60 分钟/辆
工装工具：
作业材料：砂纸、记号笔、擦铜油、润滑脂、密封胶、原色漆
电钳工具、万用表、500V 级兆欧表、电动扳手、热风 作业场所：预检平台、检修三楼电器装置集中修区域
附件：
表 1 车体配线绝缘准表(单位：MΩ)
额定电压
兆欧表等级
状态
<60%
相对湿度 60%～85%
>85%
DC600V 配线 DC600/AC380V 兼容配线
1000V
对地 线间
≥2
2～0.5
≥0.5
≥4
4～1
≥1
AC380V/AC220V 配线
500V
对地 线间
≥2
2～0.5
≥0.5
≥4
4～1
电钳工具、
整车绝缘
4
万用表、
测试
500V 兆欧表
4.1.1 用万用表测试连接器座正、负接线极性正确。 4.1.2 用 500V 兆欧表测试连接器座 U、V、W、N 线间及 U、V、W、N 线与壳体间绝缘值（含 配线）绝缘值均符合[附件]要求。
KC20电力连接器二次检修规程
KC20A 电力连接器二次检修规程KC20A电力连接器二次检修规程1总则1.1 概述为了确保二次检修的KC20A电力连接器的检修质量水平，特制定本检修规程。
本规程主要参照《KC20系列电力连接器检修规程》编制：一次检修时报废的零件二次检修时必须全部报废、更新；对安全性能有影响的零部件全部报废、更新；装配、标识、检验和包装都完全参照《KC20系列电力连接器检修规程》。
1.2 目的1.2.1检查连接器的使用性能，排除连接器的使用故障。
1.2.2保证连接器的性能达到标准要求，确保铁路列车的运行安全。
1.3 要求通过对连接器进行全面检修和改造，使其达到KC20A型连接器的出厂技术条件中的各项指标（除外观）。
（KC20A型电力连接器出厂技术条件的主要内容见本规程2.7条）检修过程必须配备必要的试验设备、仪器、仪表、综合检具、量具。
（名称及用途见附件一）2内容2.1 拆卸对一次检修的KC20A电力连接器全部拆卸，分解成零件。
（零件名称、数量及图册见附件二）2.2 分类2.2.1插头的插头体没有电缆夹持机构，全部报废、更新；2.2.2插头的插头盖标识和插座的防护盖标识与KC20A不同，若经检查合格，可加装二次检修标牌，更新为KC20A。
2.2.3连接器外露的普通碳钢件不符合KC20A要求的，全部报废、更新。
（名称及数量见附件三）2.2.4插销、插套、橡胶密封件、橡胶防护装置等零部件必须全部报废、更新。
（名称及数量见附件四）2.2.5 原KC20连接器使用的绝缘板，必须全部报废、更新。
（名称及数量见附件四）2.2.6原连接器拆下的标准紧固件全部报废、更新。
2.2.7电缆组件（含端子）全部报废、更新。
2.3 检验对分类后可以使用的零件进行检验，检验的内容及方法如下：2.3.1壳体外观目测零件外观，表面无碰伤、缺角，无深度腐蚀现象。
以下情况视为合格：图1 壳体类零件退塑后（未喷塑前）图2 壳体类零件退塑、喷塑后图3 机构类零件处理后2.3.2精度检查零件的精度是否符合使用的要求,各类零件的检查要求和检验方法见下表： 2.3.2.1壳体部分2.3.2.2机构部分2.4 加工对检验合格的零件进行表面处理和补充加工。
客车检车员高级工模拟试题与答案
客车检车员高级工模拟试题与答案一、单选题（共86题，每题1分，共86分）1.旅客列车餐车立式CL560冰箱工作原理之一：蒸发后的制冷剂成为蒸汽，再次被( )吸入压缩，整个过程周而复始。
A、压缩机B、离心风机C、轴流风机D、电机正确答案：A2.104型空气制动机稳定性标准规定，在单车试验时，制动管每分钟减压( )时，不应发生制动作用。
A、50 kPaB、30 kPaC、35 kPaD、40 kPa正确答案：D3.道德作为一种特定的社会意识形态属于( )范畴。
A、经济基础B、上层建筑C、物质关系D、以上三者的综合正确答案：B4.贩运物品一次价值在3000以上不足5000元，或情节严重属于( ) 。
A、一般路风事件B、重大路风事件C、严重路风事件D、路风不良反映正确答案：A5.（）是我们铁路职工必须具备的职业道德素质。
A、追求利益B、信誉C、注重质量，讲究信誉D、质量正确答案：C6.TCL-22系列电热开水器常见故障及检修方法之一：工作指示灯连续闪，加热线圈与加热腔绝缘击穿，更换( )。
A、传感器B、线圈C、电控箱D、熔芯正确答案：B7.客车辅修折角塞门及截断塞门未分解检修或漏泄（球芯塞门除外），每件扣( )分。
A、1B、4C、2D、3正确答案：A8.RFD-30 48V 直流无刷电机风扇安装及使用方法之一：确保紧固底座安装螺钉，以免风扇跌落或不断( )造成底座碎裂，风扇损坏，甚至发生事故。
A、震动B、摆动C、冲击D、撞击正确答案：D9.固定列车编组中的车辆( )必须一致。
A、供风状态B、车型C、缓冲装置D、制动装置正确答案：A10.铁路职业道德是铁路企业文化建设的一个（）内容。
A、基本B、基础C、核心D、主要正确答案：C11.KZS/M-I型集中式轴温报警器当选择到其它车厢后，不再操作任何键时，仪器进入定点显示状态，( )内返回本车监测状态。
A、（40±2）sB、（10±2）sC、（30±2）sD、(20±2）s正确答案：C12.运用客车制动盘整体厚度不少于( )。
客车检车员高级模拟习题(附答案)
客车检车员高级模拟习题（附答案）一、单选题（共72题，每题1分，共72分）1.断电会使存储的数据自动丢失的存储器是( )。
A、RAMB、硬盘C、ROMD、软盘正确答案：A2.KC20A电力连接器检修时，AC380V电力连接器三相电缆长度：N 相( )，V相1860±15mm，U、W相1770±15mm。
A、1700±15mmB、1800±15mmC、1900±15mmD、2000±15mm正确答案：A3.UT201数字钳式万用表的安全操作标准：不要测量高于允许输入值的电压或电流，在不能确定被测量值的范围时，须将功能量程开关置于( )量程位置。
A、最低B、最大C、最小D、不确定正确答案：B4.LV型高度调整阀的动作延迟时间试验标准为( )。
A、2±1sB、4±1sC、3±1sD、5±1s正确答案：C5.25T型客车单相逆变器主要包括：输入滤波部分、升压斩波部分(DC/DC)、逆变部分( )、输出滤波部分和控制单元部分。
A、DC/DCB、DC/ACC、AC/DCD、AC/AC正确答案：B6.车钩中心高度（空气弹簧充气状态）的运用限度为最高为（）mm。
A、880B、890C、830D、800正确答案：B7.构架式转向架比侧架式转向架( )。
A、有利于改善垂直振动B、有利于通过曲线C、有利于提高强度D、有利于抑制轮对蛇行运动正确答案：D8.节流阀是通过改变( )来控制流量的大小。
A、弹簧力的大小B、流通方向C、流道数D、流通截面大小正确答案：D9.KSQ系列沸腾翻水式电热开水器工作原理之一：如果客车水箱里缺水或进水水路被切断时，当低到规定的高度时，( )的控制电路就会切断加热回路停止加热，同时发出缺水报警。
A、磁化过滤器B、开水满水保护器C、储水腔D、冷水缺水保护器正确答案：D10.缓冲器受力压缩时，内外弹簧相互挤压，并沿其锥面滑动摩擦易产生（）故障。

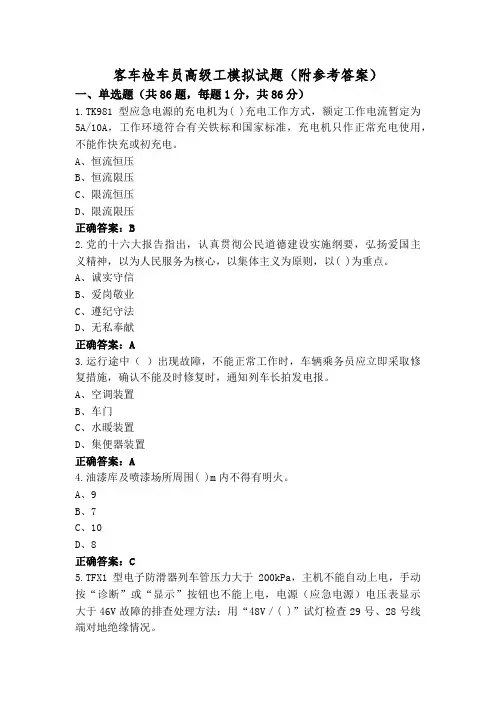

客车检车员高级工模拟试题(附参考答案)
