超白型内墙乳胶漆配方
涂料配方乳胶漆配方
涂料配方乳胶漆配方一、乳胶漆的概述乳胶漆是一种以乳胶树胶乳液为主要成膜材料，经过加入颜填料、助剂和稀释剂等制得的一种涂料。
乳胶漆具有环保、易于施工、装饰效果好等优点，被广泛应用于室内墙面涂装。
二、乳胶漆的配方1.主要配方（1）乳胶树胶乳液：作为乳胶漆的主要成膜材料，用于形成漆膜。
（2）颜填料：常用的颜填料有轻质碳酸钙、高白度云母、纳米二氧化钛等，用于增加乳胶漆的遮盖力和白度。
（3）助剂：包括稳定剂、分散剂、防腐剂等，用于提高乳胶漆的稳定性和耐久性。
（4）稀释剂：例如醇类、水等，用于调节乳胶漆的粘稠度和干燥速度。
2.配方比例根据具体需求和产品性能，乳胶漆的配方比例会有所不同。
以下是一般乳胶漆配方的参考比例：（1）乳胶树胶乳液：55-70%（2）颜填料：15-30%（3）助剂：5-10%（4）稀释剂：适量调节需要注意的是，具体的配方比例会根据使用厂家和产品要求有所差异，以上只是一般参考值。
三、乳胶漆配方的制作步骤1.将乳胶树胶乳液加入搅拌容器中。
2.逐渐加入颜填料，并边搅拌边混合均匀。
3.加入助剂，继续搅拌混合。
4.根据需要，适量加入稀释剂调节乳胶漆的粘稠度和干燥速度。
5.继续搅拌混合，直至乳胶漆成为均匀的液体状态。
四、乳胶漆配方的优化与改进1.优化颜填料的种类和比例，选择合适的颜色和遮盖力。
2.优化助剂的种类和比例，提高乳胶漆的稳定性和耐久性。
3.合理选择稀释剂，根据产品性能和使用环境调节乳胶漆的粘稠度和干燥速度。
4.不断进行实验和试验，不断改进和提高乳胶漆配方的稳定性和施工性。
五、乳胶漆配方应用案例以下是一个常见的乳胶漆配方案例：（1）乳胶树胶乳液：60%（2）高白度云母：25%（3）纳米二氧化钛：5%（4）稳定剂：5%（5）分散剂：2%（6）防腐剂：3%该配方的乳胶漆具有良好的白度和遮盖力，且具有较好的稳定性和耐久性。
根据具体需求，还可以根据以上配方进行微调和改进。
六、总结乳胶漆配方的制作涉及到乳胶树胶乳液、颜填料、助剂和稀释剂的配比和混合。
(整理)4元内墙乳胶漆配方.
（3）安全现状评价。锐钛钛白80
高岭土80
重钙200
滑石粉50
轻钙70
2.早期介入原则；水80
1）地方环境标准是对国家环境标准的补充和完善。在执行上，地方环境标准优先于国家环境标准。AMP-95 1
2.环境影响评价工程师职业资格制度苯丙乳液170
流平剂2.5
（1）内涵资产定价法增稠剂6（调到合适）
一、环境影响评价的基础
D.可能造成轻度环境影响、不需要进行环境影响评价的建设项目，应当填报环境影响登记表水15
总Байду номын сангаас1000
4
名称添加量
（2）规划实施中所采取的预防或者减轻不良环境影响的对策和措施有效性的分析和评估；水210
纤维素2
丙二醇15
分散剂6
润湿剂2
AMP-951
消泡剂（分2次加）3
（1）环境的使用价值。环境的使用价值（UV）又称有用性价值，是指环境资源被生产者或消费者使用时，满足人们某种需要或偏好所表现出的价值，又分为直接使用价值、间接使用价值和选择价值。防腐剂2

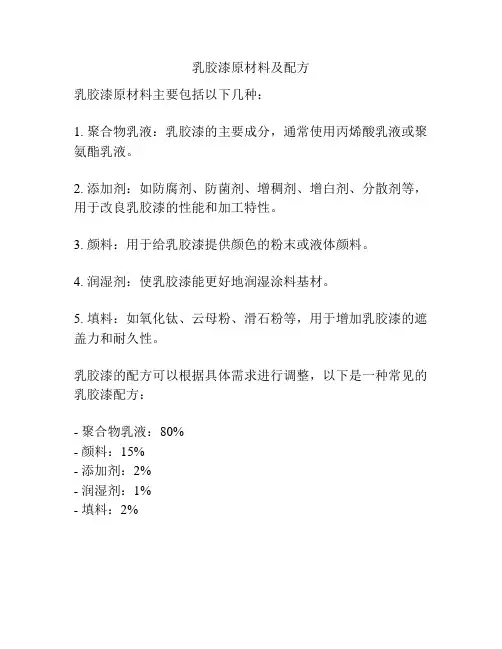

乳胶漆原材料及配方
乳胶漆原材料及配方
乳胶漆原材料主要包括以下几种：
1. 聚合物乳液：乳胶漆的主要成分，通常使用丙烯酸乳液或聚氨酯乳液。
2. 添加剂：如防腐剂、防菌剂、增稠剂、增白剂、分散剂等，用于改良乳胶漆的性能和加工特性。
3. 颜料：用于给乳胶漆提供颜色的粉末或液体颜料。
4. 润湿剂：使乳胶漆能更好地润湿涂料基材。
5. 填料：如氧化钛、云母粉、滑石粉等，用于增加乳胶漆的遮盖力和耐久性。
乳胶漆的配方可以根据具体需求进行调整，以下是一种常见的乳胶漆配方：
- 聚合物乳液：80%
- 颜料：15%
- 添加剂：2%
- 润湿剂：1%
- 填料：2%。
内墙乳胶漆（白色）配方
内墙乳胶漆（白色）配方
内墙乳胶漆（白色）是以合成树脂乳液为基料、填料及各种助剂配制而成的水性涂 料。内墙乳胶漆（白色）以装饰室内墙面为主，特点是装饰效果好，施工方便，对环境污染 小，成本低，应用极为广泛。下表为内墙乳胶漆（白色）配方。 原 材 料 分散剂 润湿剂 乙二醇 杀菌剂 流平剂 消泡剂 钛白粉 轻钙 重钙 滑石粉 羟乙纤维素 成膜助剂 乳液 AMP-95 多功能助剂 去离子水 此配方仅供参考
中国新型涂料网
质量分数/% 1.5 0.2 1.5 0.15 0.15 0.3 2.0 20.0 20.0 8.0 0.2 0.5 10.0 0.12 0.8 补足余量
ห้องสมุดไป่ตู้

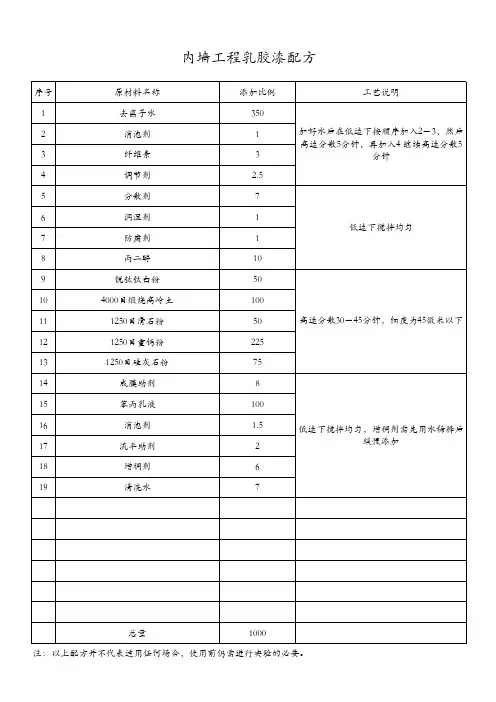

内墙工程乳胶漆配方-06
添加比例 350 1 3 2.5 7 1 1 10 50 100 50 225 75 8 100 1.5 2 6 7
工艺说明 加好水后在低速下按顺序加入2－3，然后 高速分散5分钟，再加入4 继续高速分散5
分钟
低速下搅拌均匀
高速分散30－45分钟，细度为45微米以下
低速下搅拌均匀，增稠剂需先用水稀释后 缓慢添加
总量
1000
注：以上配方并不代表适用任何场合，使用前仍需进行实验的必要。
序号 1 2 3 4 5 6பைடு நூலகம்7 8 9 10 11 12 13 14 15 16 17 18 19
内墙工程乳胶漆配方
原材料名称 去离子水
消泡剂 纤维素 调节剂 分散剂 润湿剂 防腐剂 丙二醇 锐钛钛白粉 4000目煅烧高岭土 1250目滑石粉 1250目重钙粉 1250目硅灰石粉 成膜助剂 苯丙乳液 消泡剂 流平助剂 增稠剂 清洗水
涂料配方乳胶漆配方
内墙工程漆参考配方1名称型号添加量溶剂水250.0抗冻剂乙二醇10.00分散剂TH-340 5.00润湿剂TH-100 1.00多功能助剂AP-95 1.00消泡剂TH-503 1.00防腐剂K- 55 1.00颜料锐钛钛白30.00填料高岭土70.00填料重钙(800目) 200.0填料轻钙（1000目）100.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 5.00增稠剂HEC(2%水溶液) 150.0消泡剂TH-503 1.00苯丙乳液TH-998 100.0流平剂TH-720(1:2乙二醇) 1：2增稠剂TH-935(1:2水) 2：4溶剂水补足余量总量1000.0该配方仅供参考，具体数据需根据实际实验数据确认。
好助剂用心造Auxiliaries made good intentions内墙工程漆参考配方2名称型号添加量溶剂水300.0抗冻剂乙二醇10.00分散剂TH-340 5.00润湿剂TH-100 1.00多功能助剂AP-95 1.00消泡剂TH-503 1.00防腐剂K-55 1.00颜料锐钛钛白30.00填料高岭土70.00填料重钙(800目) 200.0填料轻钙（1000目）100.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 5.00增稠剂HEC(2%水溶液) 100.0消泡剂TH-503 1.00苯丙乳液TH-998 100.0增稠剂TH-935(1:2水) 5.00溶剂水补足余量总量1000.0该配方仅供参考，具体数据需根据实际实验数据确认。
好助剂用心造Auxiliaries made good intentions内墙丝光漆配方名称型号添加量溶剂水210.0多功能助剂AP-95 1.00抗冻剂乙二醇10.00分散剂TH-340 6.00润湿剂TH-100 1.00消泡剂TH-503 2.00防腐剂K-55 1.00颜料锐钛钛白120.0填料重钙(1250目) 150.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 19.00消泡剂TH-503 2.00苯丙乳液TH-998 380.0流平剂TH-720 4.00增稠剂TH-935(1:2水) 4：8溶剂水补足余量总量1000.该配方仅供参考，具体数据需根据实际实验数据确认。
乳胶漆生产配方
乳胶漆生产配方
一、简介
乳胶漆是一种主要由合成树脂和颜料组成的涂料，被广泛应用于家庭装修和建
筑工程中。
制作乳胶漆需要精确的配方，以下是一种基本的乳胶漆生产配方供参考。
二、配方
原材料：
1.合成树脂：300升
2.颜料：150升
3.油漆稀释剂：50升
4.乳化剂：10升
5.防腐剂：5升
6.pH调节剂：3升
7.助剂：适量
配方步骤：
1.将合成树脂和颜料按比例加入搅拌桶中，搅拌均匀。
2.加入油漆稀释剂，使涂料达到适当的粘度。
3.加入乳化剂，促进合成树脂与颜料的分散。
4.加入防腐剂，提高乳胶漆的耐久性。
5.加入pH调节剂，调整乳胶漆的酸碱度。
6.加入适量助剂，改善涂料的性能。
三、注意事项
1.在操作过程中要注意通风，避免吸入有害气体。
2.配方中的原材料比例需要精确控制，否则会影响乳胶漆的质量。
3.搅拌过程中要均匀，确保各种成分混合均匀。
4.制作完成后，应尽快封存乳胶漆，避免污染和质量变化。
四、结论
通过以上配方和步骤，我们可以生产出质量稳定的乳胶漆，适用于各种装修和
建筑工程中。
正确的配方和操作流程是保证乳胶漆质量的关键因素，希望本文所述内容对您有所帮助。
内外墙高浓缩平光乳胶漆推荐配方
内墙高浓缩平光乳胶漆推荐配方原材料投料比分散阶段水 12.0乙二醇 2.05050 0.53204 0.1NXZ 0.1锐钛白BA01 8.0立德粉R-301 21.0轻钙（400目） 12.0重钙（700目） 6.0滑石粉（400目） 5.0*高速分散、砂磨、过滤、细度<45μm调漆阶段Texanol 1.0HBR250（2.5%水溶液） 12.0NXZ 0.10本丙乳液 18.0LFM 0.05636 0.4600 0.4水 0.95*636与水按1：9比例稀释，用碱调成凝胶加入。
乳胶漆性能：PVC（%） 64NVW（%） 61黏度（KU） 120触变指数 3.9存储黏度 120高PVC乳胶漆的研制1 前言高PVC乳胶漆因乳液用量少，价格便宜，在市场上占有一定的份额，也是受欢迎的乳胶漆品种之一，但有些高PVC乳胶漆的耐擦洗性远达不到国家标准的要求。
根据有关资料报道，市场上某些乳胶漆耐擦洗性仅几十次，甚至只有几次。
其主要原因是一些涂料生产厂忽视了所有乳液涂料品种都存在一个临界颜填料体积浓度（CPVC），也就是不同乳液对颜填料量的承载能力有所不同。
如果在乳胶漆中，所加的颜填料超过了乳液本身的承载能力，则乳胶漆的质量十分低劣，甚至无法使用。
如果选用具有高颜填料承载能力的乳液，相对乳液用量就可以降低，而乳胶漆的质量不会受到太大影响，乳胶漆的成本势必大大降低。
笔者对此作了深人研究，用本公司的改性苯丙乳液研制成功了高PVC乳胶漆，其性能达到了国家有关合成树脂乳液内墙涂料标准的要求。
2 实验部分2.1 高PVC乳胶漆的配方高PVC乳胶漆的配方如表1所示。
表1 高PVC乳胶漆的配方原材料规格或产地质量份颜料浆去离子水 280 TFC—l分散剂本公司 8TFE—l润湿剂本公司 2 TSP—02消泡剂本公司 1.5 TM—2成膜助剂本公司 4亚硝酸钠工业品 2卡松防霉剂本公司 1.5乙二醇工业品 6钛白粉 B101 20煅烧高岭土山西 70填料 325目 400群青上海 0.5羟乙基纤维素（2％水溶液） HBR－250 150基料（漆料）TL—615改性苯丙乳液本公司 80氨水工业品调节pH＝8－9TSP--01消泡剂本公司 1.5预混：TVA—9760增稠剂本公司 4去离子水 8预混：TVA—9701增稠剂本公司 2去离于水 4预混：TVA—9702增稠剂本公司 2丙二醇工业品 4去离子水 22.2 生产工艺2.2.l 配制颜料浆组成：水、分散剂、润湿剂、消泡剂、成膜助剂、防腐剂、防霉剂、抗冻剂、流平剂、颜填料。
乳胶漆配方表
乳胶漆配方表一、乳胶漆的配方和成分乳胶漆是一种常用的涂料，广泛应用于墙面、天花板等室内装饰中。
它的主要成分是胶乳、颜料、填料以及各种辅助剂。
下面是一份典型的乳胶漆配方表：成分重量百分比（%）胶乳45颜料50填料 5辅助剂 3水30二、乳胶漆配方中各成分的作用和选择1. 胶乳胶乳是乳胶漆最重要的成分之一，起到黏合、增稠和粘附的作用。
胶乳的选择通常由乳胶漆的使用环境和要求来决定，常见的胶乳有丙乳胶、丁乳胶等。
不同的胶乳在乳胶漆中的使用量也有所差异。
2. 颜料颜料决定了乳胶漆的颜色和遮盖性能。
常用的颜料有钛白粉、铬黄、氧化铁等。
在乳胶漆配方中，颜料的选择需要考虑到与胶乳的相容性、色彩稳定性和抗污染性。
3. 填料填料是乳胶漆中体积的主要成分，对乳胶漆的涂层力学性能和光学性能有重要影响。
常见的填料有高分子填料、硅粉、氧化硅等。
填料的选择要考虑到与胶乳和颜料的相容性、涂膜流动性和增加漆膜耐久性等因素。
4. 辅助剂辅助剂包括抗皱剂、增稠剂、防霉剂等，它们的添加量通常较少，但对乳胶漆的性能却起到了关键作用。
辅助剂可以改善乳胶漆的各种性能，如抗黏性、流平性、防腐性等。
5. 水水是乳胶漆中的溶剂，它的主要作用是稀释乳胶、调节乳胶漆的粘度和流动性。
乳胶漆配方中的水量大小需要根据具体情况来确定，太少会导致乳胶漆太稠而难以施工，太多则可能影响乳胶漆的涂膜性能。
三、乳胶漆配方的优化和调整乳胶漆配方的优化和调整是一个复杂的工作，需要考虑到乳胶漆的性能要求、施工性能、经济性等方面的因素。
1. 优化配方通过调整配方中各成分的比例，可以改善乳胶漆的性能。
例如，增加胶乳的含量可以提高乳胶漆的粘结力和耐久性，增加填料的含量可以提高涂层的硬度和抗划伤性。
2. 添加改性剂通过添加改性剂，可以改善乳胶漆的性能。
例如，添加粘度调节剂可以改善乳胶漆的流动性和涂层的平整度，添加增粘剂可以提高乳胶漆的涂装性能和附着力。
3. 材料选择选择适合的胶乳、颜料和填料，可以改善乳胶漆的性能和施工性能。
内墙涂料的配制
首先了解乳胶漆
乳胶漆： Emulsion Paint. 乳胶漆又称为 合成树脂乳液涂料，是有机涂料的一种， 是以合成树脂乳液为基料加入颜料、填料 及各种助剂配制而成的一类水性涂料。根 据生产原料的不同，乳胶漆主要有聚醋酸 乙烯乳胶漆、乙丙乳胶漆、纯丙烯酸乳胶 漆、苯丙乳胶漆等品种；根据产品适用环 境的不同，分为内墙乳胶漆和外墙乳胶漆 两种；根据装饰的光泽效果又可分为无光、 哑光、半光、丝光和有光等类型
产品的发展
乳胶漆的生产其关键要素有三，第一，乳液的聚合；第二， 合适的助剂；第三，复杂的配方。三要素缺一不可，在三要 素的作用下，国外乳胶漆最近几年有了较快发展。概括起来 新的发展动向是： 采用新颖的合成技术，研制完全没有有机溶剂的高性能 （涂刷性、抗回粘性、耐碱、耐污、耐水洗刷性等）乳胶漆。 ①研制常温交联型乳胶漆，其特点是在合成时是用二种 反应性集团（而不是两种单体），这样合成的乳胶漆优点明 显，其常温固化、耐候、耐污染、耐水洗、耐碱、耐酸、耐 溶剂性方面可与相应的溶剂型涂料相媲美； ②研制发展汽相乙烯—醋酸乙烯—氯乙烯加压聚合的三 元共聚物乳液，这种方法合成的乳胶漆其耐久性优异，并且 价格低，应用广泛； ③近年来，国外微细化水溶胶，无皂乳液聚合，有机— 有机和有机—无机核壳复合乳液以及互穿网络技术聚合物合 成技术研究比较成熟。利用互穿网络研制的涂膜由于耐水性 突出，低温成膜性、抗回粘性和 耐候性能好，将成为第三代 合成材料，是今后水性建筑涂料更新换代的主流产品。
第三类是目前十分风行的多彩涂料，该涂 料的成膜物质是硝基纤维素，以水包油形 式分散在水相中，一次喷涂可以形成多种 颜色花纹。 第四类，其装饰效果细腻、光洁、淡雅， 价格不高，施工工艺繁杂，耐湿擦性差。
第五类，又称液体墙纸，液体壁纸，是目 前流行趋势最大的内墙装饰涂料，性能环 保，效果多样，色彩任意调制，而且可以 任意订制效果，相比于第四类有超强的耐 摩擦，抗污性能，而且工艺配合专用模具 施工方便，深受消费者和设计师厚爱。
内墙乳胶漆参考配方(以1吨举例)
0.15%
17
多功能助剂 AMP-95
约 0.12%
18
碱溶涨型增稠剂 ASE-60
约 0.6%
19
缔合型增稠剂 TE-936
约 0.3%
8kg 150kg 1.5kg 1.2kg 6kg 3kg
20
水
（本文配方仅供参考）
4.3%
43kg
说明
200r/min 左右 依次加入 搅拌均匀 高速分散
（900-1200r/min） 5 分钟
中速（500-600r/min） 依次加入 高速分散 30 分钟， 分散均匀后
进行 1-2 遍砂磨 使细度达到 40-50μm
低速搅拌 （100-200r/min）
依次加入
调 PH 值 8-9 用 1:3 水稀释
缓慢加入 将粘度达到 100-110kμ即可
8
立德粉
9
锐钛型钛白粉
10
轻钙
11
重钙（1250 目）
12
滑石粉（800 目）
13
羟乙基纤维素
10.0% 5.0% 20.0% 10.0% 10.0% 0.2%
100kg 50kg 200kg 100kg 100kg 2kg
14
成膜助剂（醇酯十二）
0.8%
15
苯丙乳液 BS-100A
15.0%
16
消泡剂 F111
内墙乳胶漆参考配方（以 1 吨举例）
序号 1
所用材料 水
所占比例 20.0%
所用量 200kg
2
乙二醇
3
润湿剂 OP—10
4
分散剂 DP—01Biblioteka 5杀菌剂6
消泡剂 F111
乳胶漆乳液成分组成
乳胶漆乳液成分组成
乳胶漆的主要成分是聚乙烯醇、醋酸乙烯、添加剂等。
是以丙烯酸酯共聚乳液为代表的一大类合成树脂乳液涂料。
乳胶漆是水分散性涂料，它是以合成树脂乳液为基料，填料经过研磨分散后加入各种助剂精制而成的涂料。
此外，根据乳液的不同，乳胶漆的成分也有所区别。
例如：
1.醋酸乙烯酯均聚物乳液（醋均乳液）、醋酸乙烯-丙烯酸酯共聚物乳液（醋丙乳液或乙丙乳液）、醋酸乙烯-叔碳酸乙烯共聚物乳液（醋叔乳液）等。
这类乳液基本上用于生产室内乳胶漆。
叔碳酸乙烯含量等于或大于醋叔乳液总量的25%时，醋叔乳液可用于外用乳胶漆的生产，EVA乳液常用于生产可再分散乳胶粉。
2.苯乙烯-丙烯酸酯共聚物乳液（简称苯丙乳液）、纯（甲基）丙烯酸酯共聚物乳液（简称纯丙乳液）、有机硅改性丙烯酸乳液（简称硅丙乳液）。
这类乳液用于外用乳胶漆的生产，苯丙乳液也大量用于内用乳胶漆的生产。
3.聚氨酯乳液、含氟聚合物乳液等也是一些特殊类型的乳液。
内墙涂料的配制
高级型超白内墙乳胶 漆
抗水型丙烯酸 乳液、纳米材 料，钛白粉及 助剂
开罐效果好，涂膜光滑细腻，涂刷流畅，遮盖力 强，耐擦洗1000次以上，重涂性能好，白度高
，与基材结合牢固，用于宾馆、酒店、写字楼等 高档建筑物的内墙装饰
豪华型超白内墙乳胶 漆
1、量取250ml水倒入烧杯中搅拌，此时转速为200600转，称取5gPAC缓慢倒入水中，调转速至800转， 搅拌至PAC溶解（约15分钟）
2、加入5.4g 分散剂，0.5g 消泡剂，将转速升为2000 转，再加入50g 高岭土，50g 钛白粉，421g 重钙， 14g 水后分散30分钟
3、分散均匀后加入1g AMP95，10g 成膜助剂，5g 丙二醇，1g防腐剂，1.5g 消泡剂，并将转速降至800 转，分散10-20分钟，要达到均匀无颗粒
第二类是乳胶漆，它是一种以水为介质， 以丙烯酸酯类、苯乙烯-丙烯酸酯共聚物、 醋酸乙烯酯类聚合物的水溶液为成膜物质， 加入多种辅助成分制成，其成膜物是不溶 于水的，涂膜的耐水性和耐侯性比第一类 大大提高，湿擦洗后不留痕迹，并有平光、 高光等不同装饰类型。由于目前其色彩较 少，装饰效果与106类相似，再加上宣传力 度不够，价格又比106类涂料高得多，所以 尚未被普遍认识。其实这两类涂料完全不 是一个档次，乳胶漆在国外用得十分普遍， 是一种既有前途的内墙装饰涂料。
②研制发展汽相乙烯—醋酸乙烯—氯乙烯加压聚合的三 元共聚物乳液，这种方法合成的乳胶漆其耐久性优异，并且 价格低，应用广泛；
③近年来，国外微细化水溶胶，无皂乳液聚合，有机— 有机和有机—无机核壳复合乳液以及互穿网络技术聚合物合 成技术研究比较成熟。利用互穿网络研制的涂膜由于耐水性 突出，低温成膜性、抗回粘性和 耐候性能好，将成为第三代 合成材料，是今后水性建筑涂料更新换代的主流产品。
乳胶漆成分组成
乳胶漆成分组成乳胶漆是一种常见的家装涂料，常常被用于墙面、天花板等装修。
但是许多人并不清楚乳胶漆的成分组成。
下面将详细介绍乳胶漆的成分组成。
1.水水是乳胶漆的最主要成分，它占据了乳胶漆总体积的80%以上。
水是乳胶漆的稀释剂，它能够使得乳液的粘稠度降低，从而使得乳胶漆的涂覆容易。
2.聚合物聚合物是乳胶漆的另一个重要成分。
聚合物是乳液中的成膜物质，并且它也是乳液稳定性的关键成分。
聚合物可以被分成两种: 无水缩合物和丙烯酸酯共聚物。
无水缩合物一般是聚合物的基础，并且它们具有良好的粘合性。
丙烯酸酯共聚物则是为了增强聚合物的特性，比如抗老化、耐擦洗等。
3.颜料颜料也是乳胶漆的一个主要组成部分，它们赋予乳胶漆具有色彩。
一般来说，颜料可以分为两类: 有机颜料和无机颜料。
有机颜料通常是高级颜料，它们较为昂贵，但是也能给予荧光颜色和鲜艳的颜色。
无机颜料则是较为通用的颜料，它们具有较强的覆盖力和色彩鲜明的特点。
4.助剂除了以上三种成分之外，乳胶漆中还含有许多其他的辅助剂。
这些助剂包括缓冲剂、稀释剂、消泡剂、催化剂、黏合剂等。
它们都能给予乳胶漆特殊的特性，比如抗紫外线、防漆膜发黄等。
5.填料填料是乳胶漆中的另一个重要组成部分，它们被用来调节涂料的质地和厚度。
常见的填料包括: 珍珠粉、硅砂、滑石粉、云石及钛白粉等。
填料能够改变乳胶漆的质地，让它更加坚固、耐磨损和耐候性好。
上述就是乳胶漆的主要成分组成。
总的来说，乳胶漆的复杂性非常高，并且每一种成分都有其独特的作用。
因此，在选择乳胶漆时，用户需要特别注意不同的成分之间的搭配，以确保涂料质量优良，并且能够满足他们的需求。
