变频器的安装及其注意事项
变频器安装安全注意事项
变频器安装安全注意事项变频器是一种广泛应用于工业控制系统的电子设备，用于调整运行电机的转速和电流。
在安装和使用变频器时，我们必须注意安全问题，以保护设备的正常运行和人员的人身安全。
下面是变频器安装安全注意事项的详细介绍。
1.选择合适的安装位置：变频器应安装在通风良好、温度适宜的室内环境，并远离火源、酸碱等腐蚀性物质。
安装位置应该远离尘土、过于潮湿或有振动、冲击的场所，以免影响设备的正常运行。
2.接地保护：变频器必须进行可靠的接地，以防止设备发生电击和静电干扰。
接地线应使用符合要求的导电材料，连接到可靠的地面。
同时要定期检查接地线是否正常连接。
3.安装电缆：在安装电缆时，应避免和其他高压电缆或信号电缆共同走线，这样可以减少电磁干扰。
另外，电缆的直径和长度应符合规范要求，以确保电缆传输的稳定性和可靠性。
4.正确连接电源和负载：在进行电源和负载的连接时，必须按照变频器的接线图进行正确的连接。
一般来说，电源先接地，然后再进行接线，以避免对设备和人员的安全产生潜在的威胁。
5.严禁热插拔：在设备通电运行时，严禁进行热插拔操作，以免产生强电弧造成设备损坏或电击事故。
6.防止短路和过载：在连接电源和负载时，要确保线路的安全，避免短路和过载。
如果出现线路故障，及时断开电源，并采取相应的修复措施，以保证设备的安全运行。
7.防止触摸线路：在日常使用过程中，严禁触摸变频器的线路和内部元件。
只有经过专业培训并取得相应资质的人员才能进行设备的维修和检修工作。
8.定期检查设备状态：定期检查变频器的工作状态，特别是电源和散热部件的工作温度，以保证设备工作的可靠性和安全性。
同时，还要定期清洁设备的内部和外部，防止灰尘和杂物积累，影响设备正常运行。
9.遵循操作规程：在操作变频器时，要严格按照操作规程进行操作，不要滥用电源和频率调节功能，以免引起设备过载或损坏。
同时要学会正确的开关机操作，避免误操作造成不必要的伤害。
10.安装保护设备：为了降低变频器因高电压、过电流等突发事故引起的故障，可以安装过流保护器、短路保护器、温度保护器等保护装置，以及相应的电压稳定器和线路隔离器来保护设备的安全运行。
变频器的布线方法及注意事项
变频器的布线方法及注意事项AB变频器供给一种对电源、掌控和操作员界面的快捷封装，用于充足空间、快捷性和牢靠性要求，并供给丰富的作用，允许用户对大多数应用很简单地对变频器进行组态。
具有快捷性、节省空间和使用便利等特点。
它是机械工具、风扇、泵、传送带和物流处置系统等应用场合进行速度掌控的经济有效的选择。
美国AB变频器由多种部件构成，其中一些部件经长期工作后其性能会渐渐降低、老化，这也是变频器发生故障的重要原因。
美国AB变频器日常维护注意事项：1、维护检查时，务必先切断输入变频器的电源。
2、确定变频器电源切断，显示消失后，等到内部高压指示灯熄灭后，才实施维护、检查。
3、在检查过程中，不行将内部电源及线材，排线拔起及误配，否则会造成变频器不工作或损坏。
4、安装时螺丝等配件不可置留在变频器内部，以免电路板造成短路现象。
5、安装后保持变频器的干净，躲避灰尘，油雾，湿气侵入。
美国AB变频器定期须检查的项目：1、电源电压确认符合变频器所需电压；（特别注意电源线与马达是否有破损的地方）配线端子和连接器，是否松动；（电源线与端子中是否有断股）2、变频器内部是否有灰尘，输出电流，输出频率（量出结果其差距不可太大）3、检查四周的温度是否在—5℃～40℃之间，安装环境是否通风良好；4、湿度：维持在90%以下；（不可有结水滴的现象）5、运转中有无异常声音或异常振动现象；（变频器不可置于振动大的地方）6、通气孔敬请定期做清扫工作。
美国AB变频器定期保养要求：定期除尘检查风扇进风口是否堵死，每月清扫空气过滤器冷却风道及内部灰尘。
定期检查，应一年进行一次：检查螺丝钉、螺栓以及即插件等是否松动，输入输出电抗器的对地及相间电阻是否有短路现象，正常应大于几十兆欧。
导体及绝缘体是否有腐蚀现象，如有要适时用酒精擦拭干净。
测量开关电源输出各电路电压的平稳性，如：5V、12V、15V、24V等电压。
接触器的触点是否有打火痕迹，严重的要更换同型号或大于原容量的新品接触器；确认掌控电压的正确性，进行顺序保护动作试验；确认保护显示回路无异常；确认变频器在单独运行时输出电压的平衡度。
台达变频器使用说明
台达变频器使用说明一、产品概述变频器是一种将电源电流进行无级调速的电力调节设备，通过控制电源电压的频率和幅度，改变电动机的转速，并实现电动机的保护和控制。
台达变频器通过电源控制等方式，可以实现对电机的启动、制动、转向、加速、减速等操作，并具有故障自诊断、自动转换等功能，广泛应用于发电、机械制造、船舶、石化、冶金等领域。
二、安装与接线1.变频器安装时需确保周围通风良好，同时禁止靠近易燃易爆物品。
2.接线前应断开电源，并确保无电压输出。
3.变频器的输入端和输出端需正确连接，错接可能导致设备损坏。
4.确保接地良好，并连接到可靠的地方。
5.电源线需经过接地开关，以防止电源反接。
三、开机操作1.打开主电源，确认电源指示灯亮起。
2.按下“启动”按钮，变频器开始工作。
四、运行状态监控1.通过控制面板可实时监测电机的输出参数，如转速、电流、电压等，以保证电机正常运行。
2.如出现故障或异常状态，变频器会自动报警，此时需停止操作并检查故障原因。
五、故障处理1.变频器故障时，务必先停止操作，然后按照故障代码表进行诊断和排除故障。
六、注意事项1.变频器应安装在干燥、通风良好的场所，并远离高温、潮湿和腐蚀性气体。
2.变频器应定期进行检查和维护，以确保其正常运行。
3.使用变频器时应注意电源电压和频率的匹配，避免传输过程中损坏设备。
4.在停机后，应等电机完全静止后再切断电源。
5.变频器不可频繁启停，以免影响电机寿命。
6.使用过程中应注意防止灰尘、异物等进入设备内部，以免损坏电路。
7.长时间不使用时，应切断电源并进行包装、存储。
七、结语以上就是台达变频器的使用说明，希望能对用户的使用和维护提供一些帮助。
为了确保设备的正常运行，请用户按照说明书的要求进行操作，并时刻注意设备的安全使用。
使用变频器的注意事项范文
使用变频器的注意事项范文一、变频器的物理安装1、变频器安装应在电气控制柜内进行，远离高温、湿度、腐蚀性气氛、有尘、振动等环境。
2、变频器应安装在垂直的位置上，通风良好，避免阳光直射。
3、变频器的安装位置应远离磁场干扰源，如变压器、大电流电缆等。
二、变频器的电源接线1、变频器的电源输入线应符合相关国家或地区的电气标准，接线须正确，不得接错相。
2、接地线必须良好接地，防雷接地电阻应符合标准要求。
3、变频器的电源线和信号线要分隔布置，避免相互干扰。
三、变频器的通信接线1、变频器的通信电缆长度应控制在规定范围内，电缆应严格按照规范进行布线。
2、通信电缆应避免与电源线、高压电缆等同时走线，以免干扰通信信号。
四、变频器的散热与冷却1、变频器在使用过程中会发热，因此需要通过散热装置来保持正常工作温度。
2、变频器的散热装置应保持通畅，不得堵塞，否则会导致变频器过热而损坏。
3、变频器应避免长时间在高温环境下工作，必要时可以采取给变频器加风扇或降低负载的方式进行降温。
五、变频器的运行维护1、变频器在运行前应进行各项参数的设置，包括工作频率、额定电流等。
2、变频器的运行参数应定期检查，确保其工作在正常范围内。
3、如果变频器出现异常现象，应立即停机检修。
4、变频器在长时间不使用时，应进行防护措施，避免灰尘、潮湿等对其产生影响。
六、变频器的维修与保养1、变频器的维修应由专业人员进行，不得私自拆卸和更换内部元件。
2、变频器在停机维护时，应切断电源，进行必要的安全措施。
3、变频器的维修和保养应按照生产厂家的要求进行，以确保其正常工作。
4、变频器的维修和保养记录应及时做好，以便于后期查看和分析。
七、变频器的安全使用1、变频器在使用前应进行相关安全培训，熟悉操作方法和安全操作规程。
2、使用变频器时应注意观察其工作状态，如果发现异常，应立即停机检查。
3、使用变频器时应注意防止电源短路、漏电等事故发生。
4、使用变频器时应遵守相关规定，合理控制负载，避免超负荷工作。
变频器接线注意事项
变频器接线注意事项变频器接线正确与否，直接关系着变频器是否能够正常启动，是否能够正常输入输出，对结果的精确性有着重要的作用。
那么接下来我们就来了解一下变频器接线的留意事项。
一、主电路接线：1、变频器输入(R、S、T)输出(U、V、W)肯定不能接错2、主电路线径选择：电源与变频器接线和同容量电机的线径选择方法相同；变频器与电机间的接线要考虑线路电压降△U，一般要求：△U≤(2～3)Un 式中：Imn-电机额定电流(A)，R0-单位长度(每米)导线的电阻(mΩ/m)。
二、掌握电路的接线：1、模拟量掌握线应使用屏蔽线，屏蔽一端接变频器掌握电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。
2、开关量掌握线允许不使用屏蔽线，但同一信号的两根线必需相互绞在一起。
三、变频器的接地：多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。
①在电源和变频器的输入侧应安装一个带有接地漏电爱护的断路器，它对变频电流比较敏感；另外，还要加装一个空气开关和沟通电磁接触器。
空气开关本身带有过流爱护功能，并且能自动复位，在故障条件下，可以用手动来操作。
沟通电磁接触器由触点输入掌握，可以连接变频器的故障输出和电机过热爱护继电器的输出，从而在故障时使整个系统从输入侧切断电源，实现准时的爱护。
假如沟通电磁接触器和漏电爱护开关同时消失故障，则空气开关也能供应牢靠的爱护。
②应在变频器和电机之间加装热继电器，特殊在用变频器拖动大功率电机时，尤为需要。
虽然变频器内部带有热爱护功能，但这对于爱护外部电机来说可能是不够的。
由于用户选择变频器的容量往往大于电机的额定容量值，当用户设定的爱护值不佳时，变频器在电机烧毁以前可能还没来得及动作；或者，变频器爱护失灵时，电机就需要外部热继电器供应爱护。
尤其在驱动一些旧电机时，要考虑到生锈、老化带来的负载力量降低。
综合这些因素，外部热继电器可以很直观、便捷地设定爱护值。

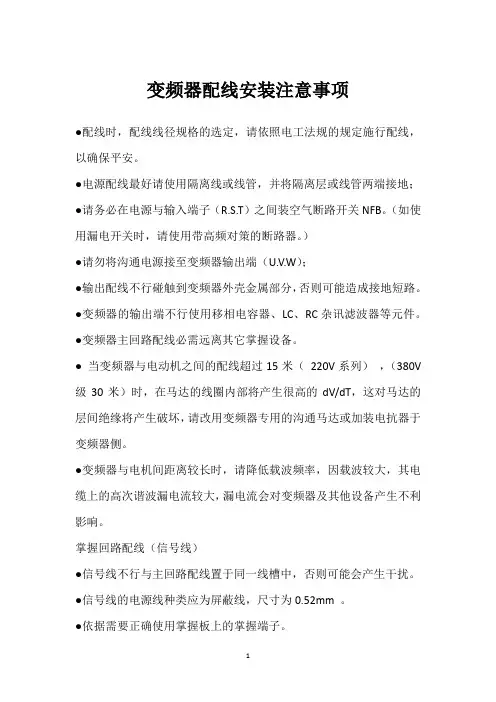

变频器配线安装注意事项
变频器配线安装注意事项●配线时，配线线径规格的选定，请依照电工法规的规定施行配线，以确保平安。
●电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地；●请务必在电源与输入端子（R.S.T）之间装空气断路开关NFB。
（如使用漏电开关时，请使用带高频对策的断路器。
）●请勿将沟通电源接至变频器输出端（U.V.W）；●输出配线不行碰触到变频器外壳金属部分，否则可能造成接地短路。
●变频器的输出端不行使用移相电容器、LC、RC杂讯滤波器等元件。
●变频器主回路配线必需远离其它掌握设备。
● 当变频器与电动机之间的配线超过15米（220V系列），（380V 级30米）时，在马达的线圈内部将产生很高的dV/dT，这对马达的层间绝缘将产生破坏，请改用变频器专用的沟通马达或加装电抗器于变频器侧。
●变频器与电机间距离较长时，请降低载波频率，因载波较大，其电缆上的高次谐波漏电流较大，漏电流会对变频器及其他设备产生不利影响。
掌握回路配线（信号线）●信号线不行与主回路配线置于同一线槽中，否则可能会产生干扰。
●信号线的电源线种类应为屏蔽线，尺寸为0.52mm 。
●依据需要正确使用掌握板上的掌握端子。
接地线●接地线端子E 请正确接地220V级：第三种接地（接地电阻100Ω以下）380V级：特殊第三种接地（接地电阻10Ω以下）●接地线的使用，请依照电气设备技术基本长度与尺寸使用；●肯定避开与电焊机，动力机械等大电力设备共用接地极，接地线应尽量远离大电力设备动力线；●多台变频器之接地配线方式，请以下图（1）或（2）方式使用，避开造成（3）之回路。
●接地配线必需愈短愈好。
变频器的安装及其注意事项
变频器的安装及其注意事项核心提示：变频器与其他电气设备一样对环境湿度有一定要求，变频器的周围空气相对湿度≤95%（无结露），根据现场工作环境必要时须在变频柜箱中加放干燥剂和加热器。
变频器的安装环境、安装方式、安装中主回路和控制回路接线要求以及防雷保护等各环节及注意事项，这些安装细节是确保变频器安全和可靠运行的基本条件和必要措施，直接关系着变频器及其系统运行安全和系统的可靠性，这也是许多现场电气工程师和直接用户急需了解或做得不够完善的问题。
下面结合本人的工作实践，以某品牌变频器为例，对变频器的安装环境和安装方式应注意的问题、主回路和控制回路的正确接线、防雷保护设置等积累的经验与大家分享。
变频器的安装与注意事项1安装环境（1）环境温度变频器与其他电子设备一样，对周围环境温度有一定的要求，一般为“-10～+40℃”。
由于变频器内部是大功率的电子器件，极易受到工作温度的影响，但为了保证变频器工作的安全性和可靠性，使用时应考虑留有余地，最好控制在40℃以下；40～50℃之间降额使用，每升高1℃，额定输出电流须减少1%。
如环境温度太高且温度变化大时，变频器的绝缘性会大大降低，影响变频器的寿命。
（2）环境湿度变频器与其他电气设备一样对环境湿度有一定要求，变频器的周围空气相对湿度≤95%（无结露），根据现场工作环境必要时须在变频柜箱中加放干燥剂和加热器。
（3）振动和冲击变频器在运行的过程中，要注意避免受到振动和冲击。
大家知道，变频器是由很多元器件通过焊接、螺丝连接等方式组装而成。
当变频器或装变频器的控制柜受到机械振动或冲击时，回导致焊点、螺丝等连接器件或连接头松动或脱落，引起电气接触不良甚至造成期间间短路等严重故障。
因此，变频器运行中除了提高控制柜的机械强度、远离振动源和冲击源外，还应在控制柜外加装抗震橡皮垫片，在控制柜内的器件和安装板之间加装缓冲橡胶垫，减震。
一般在设备运行一段时间后，应对控制柜进行检查和维护。
变频器安全操作规程
变频器安全操作规程一、引言变频器是一种用于控制机电转速的电气设备，广泛应用于工业生产中。
为了确保操作人员的安全和设备的正常运行，制定变频器安全操作规程是非常重要的。
二、目的本文旨在规范变频器的安全操作，保障操作人员的人身安全，防止设备故障和事故发生。
三、适合范围本操作规程适合于所有使用变频器的场所和设备。
四、操作人员的基本要求1. 操作人员必须经过专业培训，掌握变频器的基本原理和操作方法。
2. 操作人员必须具备良好的电气知识和操作技能。
3. 操作人员必须严格遵守本操作规程，并按照像关安全标准进行操作。
五、变频器的安装与维护1. 变频器的安装必须由经过培训的专业人员进行，并按照设备创造商提供的安装指南进行操作。
2. 变频器的维护必须定期进行，包括清洁、紧固螺丝、检查电缆连接等，以确保设备的正常运行。
3. 变频器的维修必须由专业人员进行，严禁非专业人员私自拆卸和修理。
六、变频器的操作注意事项1. 在操作变频器之前，必须检查设备的电源和接地是否正常。
2. 操作人员必须穿戴好个人防护装备，如安全帽、工作服、绝缘手套等。
3. 在操作变频器时，严禁戴手套，以防止手套被卷入设备中。
4. 操作人员必须熟悉变频器的控制面板和按钮功能，正确操作各个控制参数。
5. 在操作过程中，严禁随意调整变频器的参数，必须按照设备的使用说明进行操作。
6. 在变频器运行过程中，如果发现异常情况，如噪音过大、异味等，应即将住手操作，并报告相关人员进行检修。
7. 操作人员离开操作岗位时，必须关闭变频器电源，并进行安全锁定，以防止他人误操作。
七、事故应急处理1. 在发生事故或者紧急情况时，操作人员必须即将住手变频器的运行，并按照应急预案进行处理。
2. 操作人员必须熟悉应急设备的位置和使用方法，如灭火器、急停按钮等。
3. 在事故处理过程中，必须保持镇静，采取正确的应急措施，并及时报告相关人员。
八、培训和考核1. 操作人员必须接受定期的培训，了解变频器的操作规程和安全知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器的安装及其注意事项
核心提示：变频器与其他电气设备一样对环境湿度有一定要求，变频器的周围空气相对湿度≤95%（无结露），根据现场工作环境必要时须在变频柜箱中加放干燥剂和加热器。
变频器的安装环境、安装方式、安装中主回路和控制回路接线要求以及防雷保护等各环节及注意事项，这些安装细节是确保变频器安全和可靠运行的基本条件和必要措施，直接关系着变频器及其系统运行安全和系统的可靠性，这也是许多现场电气工程师和直接用户急需了解或做得不够完善的问题。
下面结合本人的工作实践，以某品牌变频器为例，对变频器的安装环境和安装方式应注意的问题、主回路和控制回路的正确接线、防雷保护设置等积累的经验与大家分享。
变频器的安装与注意事项
1安装环境
（1）环境温度
变频器与其他电子设备一样，对周围环境温度有一定的要求，一般为“-10～+40℃”。
由于变频器内部是大功率的电子器件，极易受到工作温度的影响，但为了保证变频器工作的安全性和可靠性，使用时应考虑留有余地，最好控制在40℃以下；40～50℃之间降额使用，每升高1℃，额定输出电流须减少1%。
如环境温度太高且温度变化大时，变频器的绝缘性会大大降低，影响变频器的寿命。
（2）环境湿度
变频器与其他电气设备一样对环境湿度有一定要求，变频器的周围空气相对湿度≤95%（无结露），根据现场工作环境必要时须在变频柜箱中加放干燥剂和加热器。
（3）振动和冲击
变频器在运行的过程中，要注意避免受到振动和冲击。
大家知道，变频器是由很多元器件通过焊接、螺丝连接等方式组装而成。
当变频器或装变频器的控制柜受到机械振动或冲击时，回导致焊点、螺丝
等连接器件或连接头松动或脱落，引起电气接触不良甚至造成期间间短路等严重故障。
因此，变频器运行中除了提高控制柜的机械强度、远离振动源和冲击源外，还应在控制柜外加装抗震橡皮垫片，在控制柜内的器件和安装板之间加装缓冲橡胶垫，减震。
一般在设备运行一段时间后，应对控制柜进行检查和维护。
（4）电气环境
防止电磁波干扰
变频器的电气主体是功率模块及其控制系统的硬软件电路，这些元器件和软件程序受到一定的电磁干扰时，会发生硬件电路失灵、软件程序乱飞等造成运行事故。
所以为了避免因电磁干扰，变频器应根据所处的电气环境，有防止电磁干扰的措施。
例如：输入电源线、输出电机线、控制线应量远离；容易受影响的设备和信号线，应尽量远离变频器安装；关键的信号线应使用屏蔽电缆，建议屏蔽层采用360°接地法接地。
防止输入端过电压
变频器的主电路是有电力电子器件构成，这些器件对过电压十分敏感，变频器输入端过电压会造成主元件的永久性损坏。
例如有些工厂自带发电机供电，电网波动会比较大，所以对变频器的输入端过电压应有防范措施。
（5）海拔高度
变频器安装在海拔高度1000m以下可以输出额定功率。
但海拔高度超过1000m，其输出功率会下降。
如变频器安装地点的海拔高度与输出电流对比图1所示，可见海拔高度超过1000m，变频器输出电流减少，海拔高度为4000m时，输出电流为1000m时的40%。
（6）其它环境
避免变频器安装在雨水滴淋或结露的地方;
防止粉尘、棉絮及金属细屑侵入;
避免变频器安装在油污和盐分多的场合;
远离放射性物质及可燃物。
2 安装方式与散热处理
变频器在运行过程中有功率损耗，并转换为热能，使自身的温度升高。
粗略地说，每1kva的变频器容量，其损耗功率约为40w～50w。
因此，安装变频器时要考虑变频器散热问题，要考虑如何把变频器运行时产生的热量充分地散发出去，因此要讲究安装方式。
（1）壁挂式安装
变频器的外壳设计比较牢固，一般情况下，允许直接安装在墙壁上，称为壁挂式。
为了保证通风良好，所有变频器都必须垂直安装，变频器与周围物体之间的距离应满足下列条件，如图2所示：两侧大于100mm、上下大于150mm，而且为了防止杂物掉进变频器的出风口阻塞风道，在变频器出风口的上方最好安装档板。
（2）柜式安装方式
当现场的灰尘过多，湿度比较大，或变频器外围配件比较多，需要和变频器安装在一起时，可以采用柜式安装。
变频器柜式安装是目前最好的安装方式，因为可以起到很好的屏蔽幅射干扰，同时也能防灰尘、防潮湿、防光照等作用。
柜式安装方式的注意事项：
单台变频器采用柜内冷却方式时，变频柜顶端应安装抽风式冷却风扇，并尽量装在变频器的正上方（这样便于空气流通）；
多台变频器安装应尽量并列安装，如必须采用纵向方式安装，应在两台变频器间加装隔板。
变频器的接线
1 主回路接线
变频器的主回路端子如图3所示。
（1）变频器三相交流输入端子（r/l1、s/l2、t/l3）
电源输入端子通过线路保护用断路器或带漏电保护的断路器连接到三相交流电源，无需考虑连接相序。
这里要特别注意的是，三相交流电源绝对不能直接接到变频器输出端子，否则将导致变频器内部器件损坏。
（2）变频器三相交流输出端子（c）
输出端子应按正确的相序接入电机，如果电机方向不对，则交换（u/t1、v/t2、w/t3）中的任意两相即可，也可以通过设置变频器参数来实现。
要注意的是，输出端不能接进相电容器和电涌吸收器。
（3）直流电抗器连接端子（⊕1、⊕2/b1）
直流电抗器连接端子接改善功率因数用的直流电抗器，端子上连接有短路导体，使用直流电抗器时，先要取出此短路导体。
注意：不使用直流电抗器时，该导体就不用去掉。
（4）制动单元连接端子（⊕2/b1、b2）
一般小功率变频器（0.75～15kw）内置制动电阻，而18.5kw以上制动电阻须外置。
（5）直流电源输入端子（⊕1、θ）
外置制动单元的直流输入端子，分别为直流母线的正负极。
（6）接地端子（pe）
变频器会产生漏电流，载波频率越大，漏电流越大。
变频器整机的漏电流大于3.5ma，漏电流的大小由使用条件决定，为保证安全，变频器和电机必须接地。
2 注意事项
（1）接地电阻应小于10ω。
接地电缆的线径要求，应根据变频器功率的大小而定；
（2）切勿与焊接机及其它动力设备共用接地线；
（3）如果供电线路是零地共用的话，最好考虑单独敷设地线；
（4）多台变频器接地，则应分别和大地相连，请勿使接地线形成回路，如图4所示。
3 控制回路端子接线
（1）由于低压变频器控制回路电缆的过电流一般都很小，所以控制回路电缆的尺寸规格可以规范化，为避免干扰引起的误动作，控制回路连接线应采用绞合的屏蔽线；附表为国内某品牌变频器的控制回路用线尺寸规格。
（2）控制线与主回路电缆铺设
变频器控制线与主回路电缆或其它电力电缆分开铺设，且尽量远离主电路100mm以上；尽量不和主电路电缆平行铺设，不和主电路交叉，必须交叉时，应采取垂直交叉的方法。
（3）电缆的屏蔽
变频器电缆的屏蔽可利用已接地的金属管或者带屏蔽的电缆。
屏蔽层一端接变频器控制电路的公共端（com），但不要接到变频器地端（e），屏蔽层另一端悬空。
（4）开关量控制线
变频器开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起，绞合线的绞合间距应尽可能小。
并将屏蔽层接在变频器的接地端e上，信号线电缆最长不得超过50m。
（5）控制回路的接地
弱电压电流回路的电线取一点接地，接地线不作为传送信号的电路使用；
电线的接地在变频器侧进行，使用专设的接地端子，不与其他的接地端子共用。
变频器的防雷
变频器装置的防雷击措施是确保变频器安全运行的另一重要外设措施，特别在雷电活跃地区或活跃季节，这一问题尤为重要。
现在的变频器产品，一般都设有雷电吸收网络，主要用来防止因瞬间的雷电侵入，使变频器损坏。
但是在实际工作中，特别是电源线架空引入的情况下，单靠变频器自带的雷电吸收网络是不能满足要求，还需要设置变频器专用避雷器。
具体措施有：
（1）可在电源进线处装设变频专用避雷器（选件）；
（2）或按规范要求在离变频器20m的远处预埋钢管做专用接地保护；
（3）如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。
实践表明，以上方法基本上能够有效防范雷击。
现阶段，在能源日趋紧张，生产成本居高不下的时代，加大节能降耗力度，最大限度降低电力消耗，是建设节约型社会的内在需要和必然选择；而变频技术无疑是实现这一目标的重要支柱。
本文主要是向业界同仁介绍了变频器的安装、调试、故障处理、保养与维护；希望对于业界同仁们在电气传动设备技术改造和推进高新技术产品的普及应用工作中能有所参考和借鉴；减少由于低级错误而引发重大的经济损
失。
