大华监控云存储部署方案

1 云存储

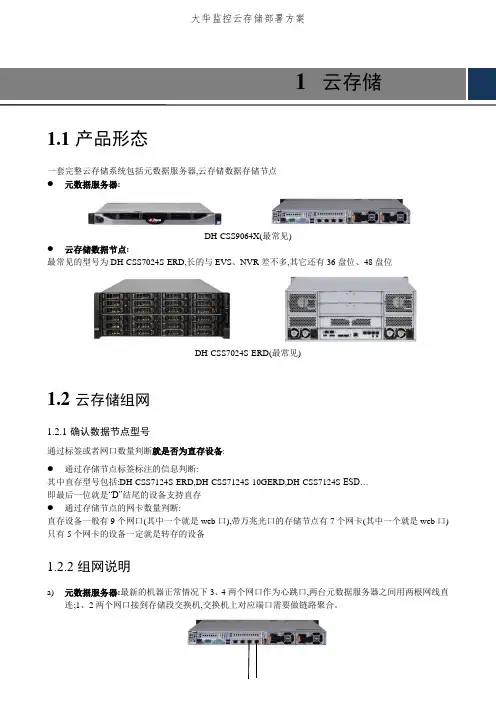

1.1 产品形态

一套完整云存储系统包括元数据服务器，云存储数据存储节点

● 元数据服务器：

DH -CSS9064X （最常见）

● 云存储数据节点：

最常见的型号为DH -CSS7024S -ERD ，长的和EVS 、NVR 差不多，其它还有36盘位、48盘位

DH -CSS7024S -ERD （最常见）

1.2 云存储组网

1.2.1 确认数据节点型号

通过标签或者网口数量判断是否为直存设备：

● 通过存储节点标签标注的信息判断：

其中直存型号包括：DH -CSS7124S -ERD ，DH -CSS7124S -10GERD ，DH -CSS7124S -ESD… 即最后一位是“D”结尾的设备支持直存 ● 通过存储节点的网卡数量判断： 直存设备一般有9个网口（其中一个是web 口），带万兆光口的存储节点有7个网卡（其中一个是web 口） 只有5个网卡的设备一定是转存的设备

1.2.2 组网说明

a) 元数据服务器：最新的机器正常情况下3、4

两个网口作为心跳口，两台元数据服务器之间用两根网

线直连；1、2两个网口接到存储段交换机，交换机上对应端口需要做链路聚合。

心跳网口网线直连

注：如果是早期的元数据服务器，心跳口可能是1、2网口，请根据实际情况判断。

b)云转存节点：4个网口插满接到存储交换机，交换机上对应的4个端口做链路聚合；WEB口不插网线。

c)云直存节点：Ex1、Ex2、Ex3、Ex4四个网口做成一组绑定，一般做存储网段，四个网口插满接到存

储交换机，交换机上对应4个端口做链路聚合；1、2、3、4四个网口做成一组绑定，作为业务网段（与存储网段不在同一个子网），其中任意两个接到业务段交换机，交换机上对应2个端口做链路聚合；

WEB口不插网线。

直存节点组网连接图，存储端接满四根网线，业务端至少两根网线

云存储搭配实战平台和公安平台使用时，为避免公安网应用等问题，可以采用同网段部署，不区分业务和存储网段（即存储和业务用同一个子网）（如下图）。

PS：公安平台客户端云下载及实战客户端都需要访问sdk接口上传及下载，存储节点配置双网卡后默认网关是业务段的，导致客户端无法访

问存储段ip 。

云转存组网图（以双网段为例）：

云转存的常见组网方式（以标准部署双网段为例）如下图所示，流媒体服务器需配置两个网段，一个是业务网段和前端业务进行通信，另一个是存储网段，用于云存储内部通信使用。

数据节点

2元数据

1

元数据 2

实战平台

DSS

客户端

DSS-C 平台

数据节点9

数据节点2

心跳线

核心交换

存储网段在vlan1，业务网段在vlan2，vlan 间通过三层互相通信，流媒体服务器必须采用双网段，元数据服务器能够访问到平台

数据节点

2元数据 1

元数据

2

实战平台

DSS

客户端

数据节点9

数据节点2

心跳线

存储交换机独立，采用双网段

云直存组网图（以双网段为例）：

云直存的常见组网方式如下图所示，云存储节点上需要配置两个网段，一个是业务网段和前端业务进行通信，另一个是存储网段，用于云存储内部通信及数据交互使用。

云直存转存混合部署组网（以双网段为例）：

数据节点2

元数据 2

前端IPC

数据节点

n

数据节点

1

心跳线

流媒体服务

流媒体服务

转存节点1

转存节点2

转存节点n

1.2.3 FAQ

Q ：云存储为什么要采用双网段部署

A ：云存储数据恢复的速度达到TB/小时，所以采用存储网络和业务网络分开部署，避免存储数据节点之间大量数据交互影响正常业务功能使用。

Q ：云直存是什么，和EVS 直存是一样的吗，转存和直存的区别是什么

A ：云直存和EVS 直存完全不一样，EVS 只是把录像本地，云直存把前端码流拉过后需要通过存储网络把数据切片分别存储到各个云存储数据节点。

直存和转存区别在于直存节点在提供数据存储的功能外，集成了流媒体转发功能，即云直存=云转存+流媒体服务器 参考下图：

转存节点2

元数据 1

元数据 2

DSS 客户端

转存节点

n

转存节点1

交换机

DSS-C 平台

心跳线

流媒体服务

流媒体服核心交换流媒体服务

转存节点2元数据 1

元数据 2

DSS 客户端

前端IPC

转存节点n 转存节点1交换机

DSS-C 平台

心跳线

流媒体服务

流媒体服

核心交换流媒体服务

直存节点=转存节点+流媒体服务器

因此，直存节点节省了流媒体服务器，同时，在保证转发性能的基础上，直存节点和转存节点可以混合部署。

Q ：云直存的转发性能是否有折扣，现场的卡口是否可以挂在云直存上

A ：云直存硬件上做了提升，转发性能也能达到700Mb 。云直存也支持图片转发，但是视频服务器和图片服务器只能开启一个。

1.3 设备IP 配置

设备到位后，提前规划好ip(以直存为例)，修改设备ip 信息 例如ip
