阴阳离子交换树脂的保存和预处理

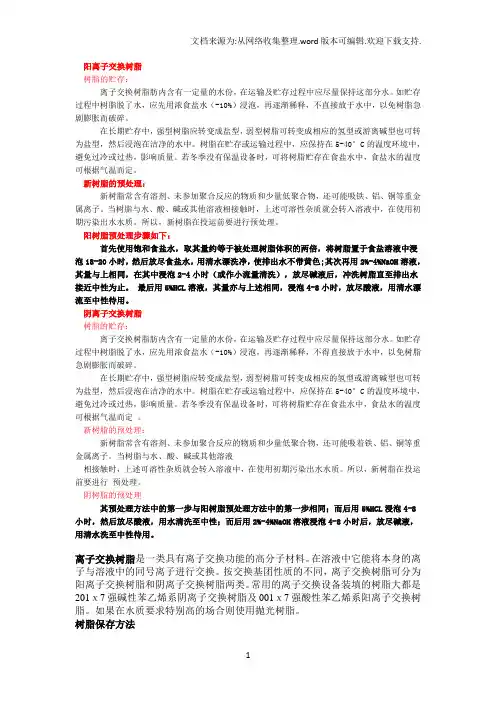

阳离子交换树脂

树脂的贮存：

离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不直接放于水中，以免树脂急剧膨胀而破碎。

在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。

新树脂的预处理：

新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。

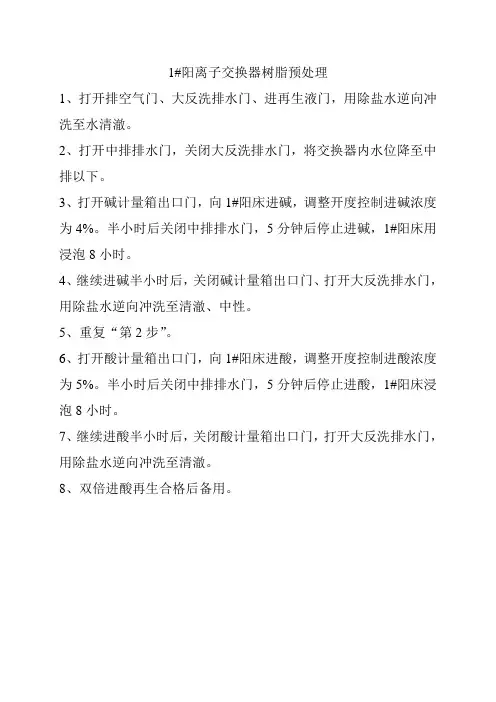

阳树脂预处理步骤如下：

首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。

阴离子交换树脂

树脂的贮存：

离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。

在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。

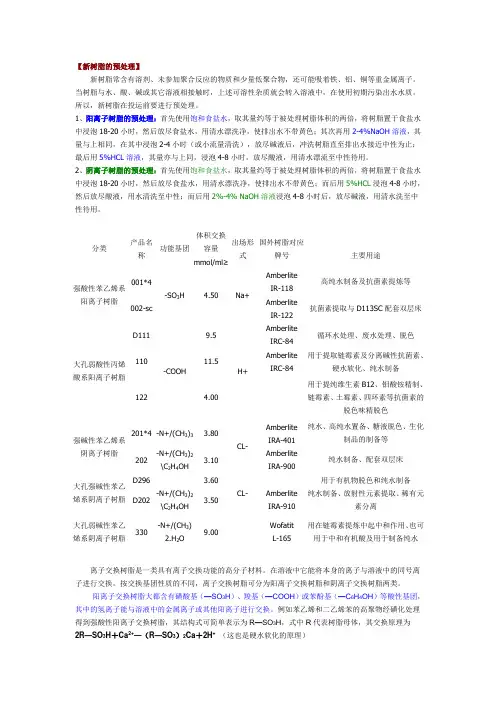

新树脂的预处理：

新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液

相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。

阴树脂的预处理

其预处理方法中的第一步与阳树脂预处理方法中的第一步相同；而后用5%HCL浸泡4-8

小时，然后放尽酸液，用水清洗至中性；而后用2%-4%NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。

离子交换树脂是一类具有离子交换功能的高分子材料。在溶液中它能将本身的离子与溶液中的同号离子进行交换。按交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两类。常用的离子交换设备装填的树脂大都是201ｘ7强碱性苯乙烯系阴离子交换树脂及001ｘ7强酸性苯乙烯系阳离子交换树脂。如果在水质要求特别高的场合则使用抛光树脂。

树脂保存方法

离子交换树脂不能露天存放，存放处的温度为0-40℃，当存放处温度稍低于0℃时，应向包装袋内加入澄清的饱和食盐水、浸泡树脂。此外，当存放处温度过高时，不但使树脂易于脱水，还会加速阴树脂的降解。一旦树脂失水，使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再逐步加水稀释，洗去盐分，贮存期间应使其保持湿润。

树脂预处理

将准备装柱使用的新树脂，先用热水（清洁的自来水即可）反复清洗，阳离子交换树脂可用70-80℃的热水，阴离子交换树脂的耐热性能较差一些，可用50-60℃热水。开始浸洗时，每隔约15分钟换水一次，浸洗时要不时搅动，换水4-5次后，可隔约30分钟换水一次，总共换水7-8次，浸洗至浸洗水不带褐色，泡沫很少时为止。

阳离子交换树脂,可在体内活化活化.液用量为树脂体积的2倍.活化液用浓度为3.0MOL/L的盐酸配制,以 1.2-4.0M/H的流速通过树脂层，再采用体积为树脂体积的1-2倍、浓度为2.0-2.5MOL/L的硫酸浸泡3H以上

请教大家一个问题：

现在做实验需要用到732阳离子交换树脂，故需进行树脂的前处理。我查了一些资料，发现有点不大一样.在这想咨询下处理过此类树脂的虫友，这个应该怎么处理呀？是先用水浸泡，再用5%盐酸、5%氢氧化钠溶液交替洗涤3次，然后再用5%盐酸进行转型么？

作者：kweilin

阳树脂的预处理

首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。

此为转贴

作者：whjjx

阳离子交换树脂,可在体内活化活化.液用量为树脂体积的2倍.活化液用浓度为3.0MOL/L的盐酸配制,以1.2-4.0M/H的流速通过树脂层，再采用体积为树脂体积的1-2倍、浓度为2.0-2.5MOL/L的硫酸浸泡3H以上

作者：exuan2982

最近正在用732树脂，我的活化是先用80度以下热水洗涤3-5次，然后上柱用纯化水冲到水溶液无色（流速800L/h),然后用树脂体积2-3倍5%盐酸冲洗（流速一样），再用水冲到中性（硝酸银检测无氯离子）；接着用5%氢氧化钠2-3倍冲洗，再用水冲到中性；接着用5%酸3-4倍冲洗后用纯化水冲到中性且检测

无氯离子就可以上样啦

作者：kang518

强酸性苯乙烯系阳离子交换树脂(上海化学试剂公司产品) 20 g ,置于布式漏斗中,用500 mL2 mol/ L 盐酸溶液浸泡、洗涤5 次, 每次浸泡15 min ,然后吸滤除去溶液。用蒸馏水洗涤直至呈中性,除去水后,用甲醇洗涤3 次,然后在甲醇中浸泡过夜,备用

作者：小魔虫

我在做的一个产品精制

用的也是732,先用软水浸泡24H,5%的NAOH走柱,水洗至中性,5%的盐酸走柱,水洗至中性,,好像都是一次的

7(732#)强酸性苯乙烯系阳离子交换树脂.本产品是在苯乙烯一二乙烯苯共聚基体上带有磺

酸基(-SO3H) 的离子交换树脂,交换的当然是H+或Na+。

1、外观：金黄色或棕色球状颗粒

2、出厂形式：钠型

序号指标名称指标

1 粒度％（0.315-1.25）mm ≥95

2 水份％46-52

3 磨后圆球率％≥95

4 交换当量mmol／g ≥4.5

5 湿视密度g／ml 0.77-0.87

6 湿真密度g／ml 1.25-1.29

001×7强酸性苯乙烯系阳离子交换树脂

本产品是在苯乙烯¬—二乙烯苯共聚交联结构的高分子基础上带有磺酸基(-SO3H)的离子交换树脂,其酸性相当于硫酸、盐酸等无机酸，它在碱性、中性、甚至酸性介质中都显示离子交换功能。本产品具有交换容量大、交换速度快、机械强度好等特点。

本产品原牌号732#；相当于美国：Amberlite IR-120,Dowex-50；德国：Lewatit-100；日本：DiaionSK-1。

1、外观：金黄至棕褐色球状颗粒。

2、出厂型式：钠型。

3、主要性能指标（符合DL/T519-2004）

项目001×7

含水量% 45-50

全交换容量mmol\g(干) ≥ 4.5

湿视密度g\mL 0.77-0.87

湿真密度g\mL 1.24-1.28

粒度% ( 0.315-1.25mm）≥95

有效粒径mm 0.40-0.60
