约克制冷机内部资料培训
约克空调机组培训课程
空调机房操作人员培训课程一、机房内机组型号及主要的组成部件机房内有两种型号机器，离心机与螺杆机，品牌为约克机组的主要组成：蒸发器、冷凝器、压缩机、彩色图像显示控制中心、电机。
蒸发器及冷凝器主要是由高效换热螺纹铜管组成，所以流经蒸发器及冷凝器的水质要有所保证，否则容易对铜管造成损伤使机组进水，进而损伤到压缩机轴承，使整个机组瘫痪。
蒸发器内循环的是密闭的软化水，相对而言水质比较有保障，但是对于冷凝器来说其循环水是由冷却塔产生的冷却水，其水质关键在于冷却塔，所以冷却塔也是整个空调系统中的重要设备之一。
在机组运转过程中压缩机充当了其心脏的角色，轴承又是压缩机的最关键部件，所以对轴承保养要及时并定期检查。
下面介绍下机组关键技术参数：1、温度约克机组设计温差为5℃，如运行时机组进出水温差小于5℃，一般是因为水泵流量大于机组设计流量所致，如进出水温差过大，原因为水泵异常、阀门开度小、系统缺水、冷却塔缺水、机组水过滤器堵塞，操作人员应及时检查并定期清理水过滤网。
冷冻水温度：机组出水设定温度为7-12℃，进水为12-17℃，如运行中长时间水温过低会对机组造成危险，这时应检查机组设定、水流量，以免损伤机组，如果运行中水温过高应检查机组组设定等原因，比如设定温度高、机组冷却水温高影响制冷、环境温度高热负荷大超过机组制冷量。
冷却水温度：机组冷却水出水温度为32-37℃，进水为27-32℃，如温度过低会使机组冷媒压差过小而影响制冷，这时应通过关闭冷却塔风扇及减小水流量等方法进行调整，如温度过高会引起高压报警或机组会自动降低负荷而影响制冷量，离心机还会引起机组喘振而无法正常运行，引起原因为冷却塔冷量小、冷却塔堵塞、冷却塔缺水、水泵故障、冷却塔风扇故障、过滤器堵塞等，操作人员应及时检查并定期清理。
2、压力：机组运行冷凝压力过高会引起高压报警或机组会自动降低负荷而影响制冷量，离心机还会引起机组喘振而无法正常运行，长时间较高压力下运行还会对机组个原件及机组密封产生影响，产生原因为冷却塔冷量小、冷却塔堵塞、冷却塔缺水、水泵故障、冷却塔风扇故障、过滤器堵塞、换热器结垢，离心机还可能为机组进入了不凝性气体，操作人员应及时检查处理。
约克冷水机组内部培训资料，火辣辣的干货

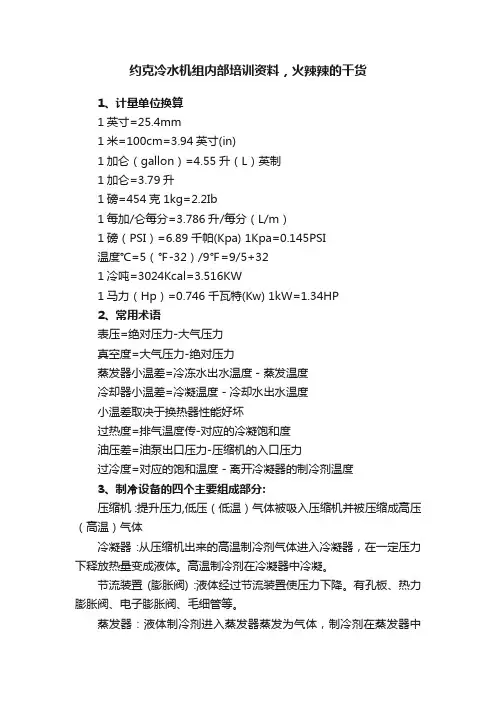

约克冷水机组内部培训资料，火辣辣的干货1、计量单位换算1英寸=25.4mm1米=100cm=3.94英寸(in)1加仑（gallon）=4.55升（L）英制1加仑=3.79升1磅=454克1kg=2.2Ib1每加/仑每分=3.786升/每分（L/m）1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI温度℃=5（℉-32）/9℉=9/5+321冷吨=3024Kcal=3.516KW1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP2、常用术语表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度－蒸发温度冷却器小温差=冷凝温度－冷却水出水温度小温差取决于换热器性能好坏过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力过冷度=对应的饱和温度－离开冷凝器的制冷剂温度3、制冷设备的四个主要组成部分:压缩机 :提升压力,低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体冷凝器:从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
节流装置(膨胀阀) :液体经过节流装置使压力下降。
有孔板、热力膨胀阀、电子膨胀阀、毛细管等。
蒸发器：液体制冷剂进入蒸发器蒸发为气体，制冷剂在蒸发器中吸收热量。
喘振是一种倒流现象，喘振发生时，制冷剂从冷凝器倒流，经过压缩机回流到蒸发器。
当制冷剂流回到蒸发器之后，冷凝压力下降，蒸发压力上升，压头减小，压缩机开始再次按正确方向工作。
但是，随着冷凝压力的升高，蒸发压力下降，机组将再次开始喘振。
叶轮和有导叶的扩散器发生失速叶轮和有导叶的扩散器发生失速时，流量和压头都非常接近喘振点。
因此，一旦有该种失速发生，不允许离心机继续运行哪怕很短的时间，因为在这种情况下，只要流量略有减小或压头稍有升高，离心机就会走出失速，进入喘振区。
预防喘振的措施增加负荷或降低冷凝压力可以避免喘振；也可以使用热气旁通，使冷凝器中的高压气体进到蒸发器中。
约克运行人员培训
九、运行中的检查——常规
1、外观检查：检查机组外观无明显油 迹、水迹； 2、每1至2小时记录一次机组运行参数，并与以往数据 或经验值对比，有无异常数据； 3、冷却水温度检查以及根据水温调整冷却塔风扇开启 数量。冷却水入水温度保持22℃—32℃； 4、异常声响：倾听机组声音，与以往情况比较有无异 常、特别的声响。
冷却水进入机组的温度高于24℃再开启冷却塔风扇！
25
九、运行中的检查——数据记录
每一至两小时准确记录一 次机组的运行参数，可以 实时观察机组的运行状态。 同时，记录的数值也成为 运行人员的经验值，在今 后的工作中、判断机组是 否出现异常时作为判断依 据。
26
九、运行中的检查——各项数据解释
红色字体：在每次巡视检查、数据记录时应认真分 析、研判的数据。这些数据在机组运行中变化较频 繁。
当需要限制机组制冷量时可调低该值。 该值不必频繁调整。随阶段负荷变化做调整即可。如5、6 月份调低些，7、8月份设为100%。
29
九、运行中的检查——各项数据解释
4、电流限制设定值：限制机组运行电流最大不超过额定电流 的百分之多少，在15%-100%间可调，可通过限制该电流值来限 制（降低）机组制冷量。 5、油槽温度（油温）：油槽或油分离器内压缩机润滑油的温 度。保持适当的油温可以减少油里溶解的制冷剂。
28
九、运行中的检查——各项数据解释
3、%满载安培电流：机组实际运行电流与铭牌标注的额度电流 的比值，超过设定值时屏幕左上角显示黄色字体“马达高电流 限制”，超过105%机组会因马达过电流保护停机。
该值反应了机组的负荷大小，相同冷冻水进出水温度下， 冷却水温度低则该值小。
该值长期处于设定值，且冷冻水温度下降缓慢或不下降， 是需要调高设定值或增开机组的标识。
YORK水冷机组培训
约克（上海）培训中心YK 产品主要部件介绍第一章通过本章节的学习，了解约克大型冷水机组ESG（Engineering System Group ）主要产品的基本结构和主要部件离心式机组：YK离心式机组：YK带VSD的YK机组•YK 离心式冷水机组R-134a，350 to 2100 Tons离心式冷水机组的制冷量范围•YK mod G 机组冷媒为HFC-134A •图形化控制面板•对压缩机进行了重新设计，机组效率提高.•采用新的密封接头，更有效的防止制冷剂泄漏•接管和电器布线更简单•采用变频油泵，油压更稳定•可选项：300PSIG 船用水室、冷凝器隔离阀、热气旁通系统、可选配3回程的冷凝器等。
YK 机组的特点图形化控制面板•开式电机驱动•可靠性强•维修方便•效率高•灵活性好压缩机特性导流叶片气封环高速齿轮轴低速齿轮轴高速轴轴承低速轴轴承轴封高速止推轴承低速止推轴承应急油箱气封环YK 压缩机剖面图压缩机叶轮YT压缩机剖面图导流叶片压缩机叶轮应急油箱轴封联轴器低速齿轮轴高速齿轮轴低速止推轴承高速止推轴承YK 压缩机止推轴承剖面图止推轴承盖板后止推块前止推块高速轴高速轴承压力供油口密封圈润滑油路YK 机组的止推轴承位置开关的安装位置YK 机组的高速止推环YK 机组的高速止推位移开关13YORK VGD通过调整扩压道几何形状（宽度）以适应气体流动来消除旋转失速甚至喘振，从而达到减弱噪声和振动的目的。
VGD改变扩压流道的宽度以适应可变的流量YK 压缩机轴封剖面图低速轴轴承盖板轴封静环轴封动环低速轴轴承润滑油路轴封滴油孔润滑油路低速轴轴承轴封动环轴封静环联轴器轴承盖板YT 压缩机轴封剖面图♏油箱♏油泵♏油冷却器♏油过滤器♏应急油箱♏压缩机各润滑位置避免了在低冷却水温工况下•冷冻油流失于制冷剂回路•制冷剂流量不足，油冷却效果不好等问题，可以在较低冷却水温度下运行离心式压缩机的导叶阀导流叶片部分开启导流叶片完全关闭导叶阀执行机构全图•1942年，约克公司首次将预旋转导叶应用于YAC (YORK-ALLIS CHALMERS CHILLER) 机组。
约克制冷机内部资料培训课件
2.机组运行时读取油压，检查油槽油位，视情况作调整。 3.检查冷凝器水温和水压，并与设计工况作比较。 4.检查蒸发器水温及水压，并与设计工况作比较。 5.读取并记录机组油温、冷凝温度、排气温度等参数。 6.检查电机的电压和电流。 7.检查冷凝器出液和冷却水出水的温差,若管簇有污垢,此
回油系统
约克制冷机内部资料培训
约克离心冷水机组客户培训 日常操作保养
约克制冷机内部资料培训
控制先进
---- 彩色动画显示微电脑控制中心
▪ 约克独有 ▪ 同行业中最先进
冷冻水出水温度控制精度为±0.056℃， 在同行业中控制精度最高
43个输入/输出口，远程控制接口 可实现楼宇自控和远程控制
3级密码控制 永久性存储器
Picture of burnout conversion/retrofit
约克制冷机内部资料培训
油冷却系统
约克制冷机内部资料培训
约克离心冷水机组客户培训 工作原理
约克制冷机内部资料培训
YK机组制冷循环
约克制冷机内部资料培训
YK机组制冷循环
约克制冷机内部资料培训
满液式 蒸发器
YK机组制冷循环
叶轮
斜纹齿轮 增加传动面积 减少齿尖同时受力
齿轮
铜制，由步进电机 带动，微电脑控制 中心提供信号
电动机
蒸发器冷凝器 内螺纹外翅片 高效强化换热铜管
蒸发器
约克制冷机内部资料培训
风冷冷却电机 抗过载能力强 维修性强 不污染冷媒系统
冷凝器
预旋转导叶
关键部件
叶轮
齿轮
电动机
蒸发器
冷凝器
约克制冷机内部资料培训
约克制冷机内部资料培训
约克空调培训PPT课件
产品介绍 – 型号说明
ห้องสมุดไป่ตู้
YS DA CA S3 5 CH E
型号 蒸发器代
号 冷凝器代号
压缩机代号
设计系列
电机型号
电源： - 表示 60 Hz
5 表示 50 Hz
13 .
YS
电机
冷凝器（后面） 高承压，热回收，
船用水室
保温 19mm，38mm
14 .
压缩机
中文液晶控制器 彩色控制中心
减震器 橡胶，弹簧
YAEP 9999 W D 9 C 50 P A
机组系列
压缩机型号 蒸发器型号 冷凝器型号
SAP NO按照此型号写
23 .
设计序号 部分绕阻 电源代号 制冷剂代号
C:R22 B:R407C
风机代码
YCAB-C
24 .
产品介绍 – 机组命名
YC AB 330 S C 50 B(C)
约克
设计系列 电源：
90000
240000
90000
36000 30000 15000
卧式、立式、 卧式双面板
（新）
1360
3400 2430
10000 风量范围 立方米／小时
1000000
UPG产品
YBW
30
180
YBDB
25
130
YGCC2.5
19.4
Cassette 5 12
Atlas2.5 6.8
YDCC 11.5
约克 高效
设计序列 电源： 5 表示 50 Hz
水冷 螺杆式压缩机
制冷剂：
A 表示 R134A
机组型号
标准机组
18 .
约克空调培训PPT课件
约克 高效
设计序列 电源： 5 表示 50 Hz
水冷 螺杆式压缩机
制冷剂：
A 表示 R13பைடு நூலகம்A
机组型号
标准机组
18 .
YBWC-C
19 .
YBWC-C
Y B W C 100 S C
约克 高效
水冷 螺杆式压缩机
50 C
设计序列 电源： 5 表示 50 Hz
制冷剂：
C 表示 R22
机组型号
标准机组
20 .
Fins翅片
SA 55°F
(12.8°C)
Tubes管子 header
YAH-D
29 .
YAH-D
YAH 1.5 A 4 L 0 D
0为不带TIO2，T为带TIO2
缺省为普通工况（回风工况），X为新 风工况
L为左式，R为右式（面对回风口）
1.5~06 4排管用 A，1.5~06 6排 管用B，08~15 均用B
Chilled water冷水侧
Controls控制
Refrigeration制冷
6.
中央空调系统的五个回路
空气侧回路
冷冻水回路 制冷回路
排热回路
控制回路
7.
我们的供货范围
Compressor压缩机
80°F
(26.7°C)
57°F
(13.9°C)
55°F
(12.8°C)
42°F
(5.6°C)
compressor
V立式机组，H卧式机组，HD卧式双面板
需向CSD提供：型号，安装方式，管排数，接管方向，工况，出风方式，TIO2
32 .
产品介绍－YGFC风机盘管
箱体 水头
约克运行人员培训
25
九、运行中的检查——数据记录
每一至两小时准确记录一 次机组的运行参数，可以 实时观察机组的运行状态。 同时，记录的数值也成为 运行人员的经验值，在今 后的工作中、判断机组是 否出现异常时作为判断依 据。
26
九、运行中的检查——各项数据解释
红色字体：在每次巡视检查、数据记录时应认真分 析、研判的数据。这些数据在机组运行中变化较频 繁。
停机 保护值 70℃ 60℃
2.8 100℃
37
九、运行中的巡视检查——标准参数
使用R22制冷剂机组标准参数值
项目
运行 工况
制冷工况排气过热度 制热工况排气过热度
蒸发器小温差 液体过冷度
名义 工况
冷凝器小温差
允许调整范围
16.6℃～ 22.2℃ (30～400F) 20℃～ 30℃ (36～540F)
量 冷却水入水温度在24℃—30℃间
23
八、停机
YK机组
软停机后关闭手动按钮 直接按手动启动/停止按 钮关机（不推荐）
按急停按钮关机 （紧急情况下）
YS/YR机组
直接按手动启动/停止按 钮关机
按急停按钮关机 （紧急情况下）
停机后需保证水泵运十五分钟以上！ 长期停机切勿断电，要保证油加热器和油泵可以工作2！4
当需要限制机组制冷量时可调低该值。 该值不必频繁调整。随阶段负荷变化做调整即可。如5、6 月份调低些，7、8月份设为100%。
29
九、运行中的检查——各项数据解释
4、电流限制设定值：限制机组运行电流最大不超过额定电流 的百分之多少，在15%- 100%间可调，可通过限制该电流值来限 制（降低）机组制冷量。 5、油槽温度（油温）：油槽或油分离器内压缩机润滑油的温 度。保持适当的油温可以减少油里溶解的制冷剂。
约克YK离心冷水机组资料
铜管支撑板
实际铜管厚度
加强部分
常规部分
0.025"
0.050 - 0.053"
0.028"
0.053 - 0.056"
0.035"
0.059 - 0.063"
高效换热铜管
水流方向
WATER FLOW
Tube Sheet
筒体端板
Tube Support
中间支撑板
换热器采用新型高效换热型面 (内螺纹/外肋片)
YK止推轴承
止推轴承探头
间隙
直流信号
止推轴承
探头
直流信号
泄压阀 液位视镜
压力与温度传感器
压力传感器
热敏电阻
压力传感器
输入信号 输出信号
接地或返回
温度传感器（热敏电阻）
输入电压 输出电压
YK制冷剂液位传感器
液
安
位
装
传
后
感
的
器
探
探
头
头
把式流量计（水流开关）
润滑系统
油泵 油过滤器 电加热器 油冷却器 回油系统
1加仑（gallon） =3.79升（L） 美制
1磅（Ib）=454克（g） 1kg=2.2Ib
1每加/仑每分（gpm）=3.786升/每分（L/m）
1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI3024Kcal=3.516KW
1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP
值”而使机组正常停机。例如：出水温度设定值为7ºC， 停机偏差值为2.2ºC则机组的停机温度为4.8ºC.
机组最低的停机温度为2.2ºC 3.冷冻水自动重新启动偏差： 编程范围：0ºC-38.9ºC 一般设定为5ºC 意为当出水温度达到”冷冻水出水温度设定值加上该偏差
约克YK离心冷水机组资料
CODE
START RUN
无钥匙
STOP / RESET
“免钥匙” 微电脑控制中心外观
微电脑控制中心的组成部件
电源板 微处理板 数字输入板 继电输出板 输入/输出扩充板 键盘 显示面板
控制柜
工作流程图
电源板
电源板
电源板
从变压器接收24V电压 把稳定的和不稳定的电压输送给控制盘
• 导叶马达开关
• 远程启动/停机
• 远程设定
数
• 水流开关
字
• 油循环
输
• 高压安全
入
• 开机/停机 开关
板
系统温度/压力 (模拟输入)
键盘
关闭马达
多路马达电流 地址
CM-2 电流模块
马达电流
启动 信号
微 处 理 板
继电 输出板
• 抽气电磁阀 • 油泵启动器 • 排气电磁阀 • 启动继电器 • 停机继电器 • 导叶马达 • 冷冻水泵
喘振发生
离心式压缩机旋转失速和喘振的差别
旋转失速 旋转失速是所有离心式压缩机在流量减小（负荷减
小）和/或者压头增加（温度头增加）时发生的一种空气 动力学中的扰动现象。
在所有类型的旋转失速中，只有总流量中的一小部 分在叶轮或扩散器内部再循环。绝大多数的流体被从蒸 发器连续不断地泵入冷凝器。在失速发生时，蒸发器和 冷凝器的压力表是稳定的。
STATUS
DISPLAY
CHILLED LIQUID TEMPS
REFRIGERANT PRESSURES
OIL PRESSURE
OPTIONS
SSS MOTOR CURRENT / VOLTS
CONDENSER LIQUID TEMPS
约克离心制冷机组(YK )培训资
2012/5/21客户培训课程培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统系4.常见故障5维护与保养2012/5/212计量单位换算长度1英寸=25.4mm 1米=100cm=39.4英寸(in)容积1加仑（gallon）=4.55升（L）英制ll3791加仑（gallon）=3.79升（L）美制质量1磅（Ib）=454克（g）1kg=2.2Ib流量1每加仑/每分钟（gp/m）=3.786升/每分钟（L/m）=3786压力1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃5（32）/9 ℃9/532=5（℉-32/9℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP2012/5/213离心式冷水机组工作原理2012/5/214制冷机组的整体布局冷却塔冷凝器蒸发器截流元件压缩机电机2012/5/21机组代码2012/5/216YK机组结构离心机组的组成部件2012/5/217机组构造2012/5/218关键部件齿轮叶轮预旋转导叶电动机冷凝器2012/5/219蒸发器制冷设备的四个主要组成部分:压缩机冷凝器节流（膨胀）装置蒸发器2012/5/2110各部件的作用压缩机提升压力低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体活塞式、双/ 单螺杆、回转式离心冷凝冷凝器从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
2012/5/2111各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。
液体经过节流装置使压力下降孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。
液体制冷剂进入蒸发器蒸发为气体制冷剂在蒸发器中吸收热量。
2012/5/2112冷凝器满液式蒸发器过冷器截流孔板2012/5/2113预旋转导叶部分开启关闭2012/5/2114PRV2012/5/2115压缩机的吸气口及导流叶片（机组根据实际负荷，自动际负荷自动调节导流叶片，使制冷量可自15%~100%无级变化）2012/5/2116导流叶片总成2012/5/2117预旋转导流叶片全开2012/5/2118预旋转导流叶片全关预旋转导流叶片2012/5/2119预旋转导流叶片部分关闭2012/5/2120离心式冷水机组叶轮2012/5/2121叶轮2012/5/2122离心式冷水机组2012/5/2123离心式冷水机组冷凝器2012/5/2124冷凝器均流板强化换热管过冷器2012/5/2125高效换热铜管水流230.0250.050 0.0530.025"0.050-0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"2012/5/2126高效换热铜管水流方向WATERTube SheetTube SupportFLOW换热器采用新型高效换热型面筒体端板中间支撑板(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用2012/5/2127截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位通过MicroPanel控制2012/5/2128叶轮预旋转导叶轴颈轴承高速齿轮止推轴承连轴器轴颈轴承2012/5/2129轴封低速齿轮轴颈轴承低速/高速齿轮2012/5/2130高速齿轮2012/5/2131低速齿轮2012/5/2132特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合2012/5/2133约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离； 冷媒在轴封处的泄漏微乎其微；2012/5/2134连轴器工厂定位柔性连轴器 D--法兰电动机2012/5/21352012/5/2136电机与压缩机的复式联轴器(冷媒系统与电气系统完全分开)开式电机彻底消除了冷媒冷却闭式电机的能耗(电机由空气冷却，散热量不带入制冷系统，效率可提高约3%~5%)2012/5/2137York压缩机的电机轴承电机两侧都有轴承支撑内置的一对斜齿轮两侧都有轴承支撑(共2对齿轮)非常传统的设计方法开式电机靠周围的空气冷却不需电机线圈温度保护探头2012/5/2138开式马达设计避免闭式马达被烧毁的惨剧减少维修工作量可靠性更强多种冷媒兼容性开式马达技术电动机蒸汽透平燃气发动机2012/5/2139•如因电压不正常或安装不善•开式电机只需重新绕组，制只需重新绕组制维护费用。
JCI江森-YORK约克冷水主机(离心式)Chiller培训
泄压阀
泄压阀、视液镜
视液镜
57
AP Learning Institute
润滑系统
油泵 油过滤器 电加热器 油冷却器 回油系统
58
AP Learning Institute
油冷却系统
59
AP Learning Institute
回油系统
60
AP Learning Institute
回油系统的管路
27
AP LearnYinKg机In组sti制tu冷te 循环
冷凝器
28
AP LearnYinKg机In组sti制tu冷te 循环
冷凝器
29
AP LearnYinKg机In组sti制tu冷te 循环
30
AP LearnYinKg机In组sti制tu冷te 循环
31
AP LearnYinKg机In组sti制tu冷te 循环
过冷器
32
AP Learning Institute
冷却塔
冷却水进口 (37)
室外空气 冷却水出口
(32)
室外空气
33
AP LearnYinKg机In组sti制tu冷te 循环
34
AP LearnYinKg机In组sti制tu冷te 循环
35
截流装置
AP LearnYinKg机In组sti制tu冷te 循环
4
AP Learning Institute
HCFC--- 22
Temperature F
32 34 36 38 40 42 44 46 48 50
Pressure
PSIG 57.5 60.1 62.8 65.6 58.5 71.5 74.5 77.6 80.8 84.0
约克制冷机培训题材
37
YS 压缩机 吸气
排气
压缩
YORK Production System All rights Reserved
Copyright 1999 by York International Inc.
关闭
38
螺杆压缩机的容量调节
滑阀
转子
吸气
YORK Production System
All rights Reserved
YORK Production System
All rights Reserved
Copyright 1999 by York International Inc.
9
螺杆式冷水机组的历史
70年代早期, 约克和 Howden 联合开发双转子 螺杆机
YORK Production System
All rights Reserved
YORK Production System
All rights Reserved
Copyright 1999 by York International Inc.
18
York-Frick YS螺杆式冷水机组
特点: •开启式 •采用Frick压缩机,按工业级的标准设计,滑阀与 转子间的设计间隙小,压缩效率高 •能实现100-10%卸载 •能在双工况下运行, 适用于冰蓄冷 •换热器采用高效换热管,换热效率高 •由微电脑实现精密控制,可实现楼宇自动化
23
YS 压缩机
YORK Production System
All rights Reserved
Copyright 1999 by York International Inc.
24
YS 压缩机
VSD 约克冷水机组原理及应用培训课件
90
80
70
Energy consumption of Compressor
% 100
72.9
51.2
34.4
Energy saving
% 0
27.1
48.8
63.7
离心式压缩机的卸载控制
通过速度和导叶（PRV）共同配合控制卸载
运行区域广阔 ➢ 节能量巨大 ➢ 需要久经考验的控制系统和速度调节驱动装置 ➢ 当负荷/压头降低时，PRV全开转速降低 ➢ PRV 当负荷降低至 ~70%以下时，开始关闭PRV ➢ 还有很多优势将在稍后提及
刹车 - 导叶 油门- 电动机
导叶 பைடு நூலகம்动机
20
定速驱动系统
• 加速器固定在底板上
▪ 刹车用作减速
变速驱动系统
▪ 可完全控制加速器 ▪ 必要时可踩刹车
VSD 冷水机组是如何工作的？
Relationship between Capacity, RPM & PRV Opening
最小冷量 控制线
最大冷量 速 度 控 制
ECWT 85.0 81.0 77.0 73.0 69.0 65.0 65.0 65.0 65.0 65.0
KW/TON 0.582 0.532 0.500 0.481 0.470 0.463 0.494 0.557 0.700 1.138
KW/TON 0.599 0.502 0.441 0.388 0.339 0.293 0.292 0.326 0.373 0.584
VSD 冷水机组是如何工作的？
输入
冷冻水出水温度
温度
温度设定值
比较
偏差
电机速 度逻辑
输出
约克离心式冷水机组培训资料
高效节能
提供制冷剂蒸汽(zhēnɡ qì)预旋转动力，减少压缩机
做功
21002/114//1200/2114
9
第九页，共37页。
产品特点 润滑系统(xìtǒng)(备用油槽)
▪ 在主机启动之前、运行期间和逐渐停转阶段，润滑油由变频驱动式油泵压入各 轴承、齿轮和旋转面。
▪ 在压缩机顶部有一个重力供油式贮油槽，当电源发生故障机器逐渐停转时，由 它提供润滑。
YK 离心式冷水机组产品(chǎnpǐn) 介绍
2102/114/1/200/1214
第一页，共37页。
主要 (zhǔyào)内 容
▪ 产品介绍 ▪ 产品特点 ▪ 优点(yōudiǎn)总结 ▪ 项目实例
2102/114/1/200/2114
2
第二页，共37页。
产品(chǎnpǐn)介绍 – 概述
• 压力容器制造符合GB压力容器规范 - GB150/GB151
•通过ASME认证，可根据客户需要提供符合ASME锅炉和压力 容器规范的产品
2102/114/1/200/2114
4
第四页，共37页。
产品介绍(jièshào) – 系统 介绍(jièshào)
制冷剂循环
完全由工厂组装，包括蒸发器、冷凝器、压缩机、电机、润滑 系统、控制中心和所有跟机组(jīzǔ)有关的接管和敷线
第二十七页，共37页。
3 远程群控系统
冷水(lěngshuǐ)机房群控系统 -- 机房实时监控
控制 先进
21002/114//1200/2114
28
第二十八页，共37页。
产品(chǎnpǐn)特点 - 工 厂配装 VSD
约克变频驱动装置(可选项)工作原理(yuánlǐ)、优点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YK机组制冷循环 冷凝器
YK机组制冷循环
YK机组制冷循环
YK机组制冷循环 过冷器
冷却塔
冷却水进口 (35°C)
室外空气 冷却水出口
(30°C)
室外空气
YK机组制冷循环
YK机组制冷循环 截流装置
YK机组制冷循环 截流装置
YK机组制冷循环 截流装置
叶轮
均流板 冷凝器
过冷器
YK机组制冷循环 预旋转导叶
约克离心冷水机组客户培训 简单故障处理
▪ 故障信息 冷冻出水－温度过低 冷冻出水温度小于冷冻出水设定值 减去2.2度，停机。
约克离心冷水机组客户培训 简单故障处理
▪ 故障信息 ▪ 润滑油－油温差过低 ▪ 1〕机组停机时间大于30分钟。油温－冷凝温度小于
22.2度。 ▪ 2〕油加器是否工作。
约克离心冷水机组客户培训 故障处理
▪ 外翅片
蒸发器换热管
使用寿命大大延长 支撑板处光管设计 水流 光管壁厚增加一倍
冷凝器换热管管板支撑板约克高换热管的设计水流 管板
管支撑板
连轴器
▪ 工厂定位 ▪ 柔性连轴器 ▪ D--法兰电动机
开式电机驱动
避免发生闭式电机烧毁的惨剧 减轻维修强度 可靠性更强 制冷剂更换方便 开式驱动方式
约克离心冷水机组客户培训 故障处理
▪ 故障信息 低蒸发压力
停机值172.375KPA 重启值173.0645KPA
约克离心冷水机组客户培训 故障处理
▪ 故障信息 蒸发器－压力传感器或出水温度探头 1)压力传感器或出水温度探头故障 2)饱和温度与冷冻出水温度比较； 差值不能超过负1.4－13.9度，持续10分钟停机。运行前
汽液分离网
满液式 蒸发器
截流装置
喘振的发生
喘振的发生
喘振的发生
润滑系统
▪ 油泵 ▪ 油过滤器 ▪ 电加热器 ▪ 油冷却器 ▪ 回油系统
回油系统
约克离心冷水机组客户培训 日常操作保养
控制先进
---- 彩色动画显示微电脑控制中心
▪ 约克独有 ▪ 同行业中最先进
冷冻水出水温度控制精度为±0.056℃， 在同行业中控制精度最高
▪ 电动机 ▪ 蒸汽透平 ▪ 燃气发动机
Picture of burnout conversion/retrofit
油冷却系统
约克离心冷水机组客户培训 工作原理
YK机组制冷循环
YK机组制冷循环
满液式 蒸发器
YK机组制冷循环
YK机组制冷循环 汽液分离网
YK机组制冷循环 汽液分离网
YK机组制冷循环
压缩机轴
静环
动环
截流元件
▪ 固定孔板 ▪ 可变孔板 ▪ 加强部分负荷性能 ▪ 液态管线调节阀 ▪ 制冷剂 液位探头，保证冷凝器液位最佳 ▪ 通过微电脑板控制
两种截流控制方式
冷凝器
▪ 均流板 ▪ 强化管 ▪ 过冷器
蒸发器
▪ 汽液分离器 ▪ 强化换热管 ▪ 油引射器
高效节能
--- 高效换热管
▪ 内螺纹
电动机
蒸发器冷凝器 内螺纹外翅片 高效强化换热铜管
蒸发器
风冷冷却电机 抗过载能力强 维修性强 不污染冷媒系统
冷凝器
预旋转导叶
关键部件
叶轮
齿轮
电动机
蒸发器
冷凝器
压缩机
止推轴承
压缩机
叶轮 轴颈轴承
高速齿轮
连轴器
预旋转导叶
轴封
轴颈轴承
轴颈轴承 低速齿轮
叶轮
预旋转导叶
部分开启
关闭
轴封盖
轴封
高压油腔
约克离心冷水机组客户培训
压缩机马达：
1.检查马达的绝缘度。 2.马达轴承添加润滑脂或润滑油。 3.检查马达启动器的触点。 4.检查马达启动器的接触器
约克离心冷水机组客户培训
控制中心：
1.检查和校验运行保护设定值。 2.检查和校验运行控制设定值。 3.检查和校验压力/温度等状态显示。 4.检查控制中心的接线。 5.检查控制板各个指示灯的工作状态。
约克离心冷水机组客户培训
回油系统：
1.更换回油系统的干燥过滤器。 2.清洗油引射器的喷嘴。 3.清洗沉降弯头里的积存物。 4.检查引射回路的电磁阀动作正常。 5.检查整个回油系统的联接管路通畅。
约克离心冷水机组客户培训
蒸发器及冷凝器：
1.检查冷冻水及冷却水的水流。 2.检查冷冻水及冷却水的水流开关。 3.检查制冷剂的充注量。 4.检查蒸发器和冷凝器水室及端盖的螺丝。
约克离心冷水机组客户培训
York冷冻机组运行记录表
日期
时间
计时器读数 干/湿球温度
油位 压 油压 缩 油温 机 吸气温度
排气温度
马 电压
达 满载电流%
吸气压力
蒸 发 器
水 侧 参 数
入水温度 入水压力 出水温度 出水压力
制 排气压力
冷 饱和温度
冷 凝 器
剂
水 侧 参 数
出液温度 入水温度 入水压力 出水温度 出水压力
0～2171.925kpa
约克离心冷水机组客户培训 故障处理
▪ 故障信息 润滑油－压差校准
系统预润滑之前10秒钟，油压传感器进行3秒钟自动调 零程序，此时油槽和油泵的压差大于103.425kpa。实 际为0kpa，油槽，油泵油压传感器故障
约克离心冷水机组客户培训 故障处理
▪ 故障信息 润滑油－变速泵－未达到压力设定值 油压差在15秒内持续5秒钟小于241.325kpa 油脏，堵塞。
约克离心冷水机组客户培训 故障处理
▪ 故障信息 润滑油压差过小
小于103.425kpa 高油压－低油压＝压差
约克离心冷水机组客户培训 故障处理
▪ 故障信息 润滑油压差过大 大于90.0psig 大于620.55kpa
约克离心冷水机组客户培训 故障处理
▪ 故障信息 润滑油－油泵压力传感器超出量程
确认无漏水现象。
约克离心冷水机组客户培训
启动柜：
1.检查并确认空气开关过载保护设定值。 2.清洁启动柜内部积存的灰尘。 3.检查启动柜的接线并作紧固。 4.检查接触器及其触点
约克离心冷水机组客户培训
制冷系统：
系统的检漏及试压。 系统抽取真空及干燥。 制冷剂回收的方法。
约克离心冷水机组客户培训
系统的检漏：
约克离心冷水机组客户培训 故障处理
▪ 故障信息 止推轴承－油温过高
大于121度
约克离心冷水机组客户培训 故障处理
▪ 故障信息 软件狗－软件重新启动 电脑中的程序初始化操作全新启动 原因：严重电源干扰或微处理板发生故障
问题??????
约克离心冷水机组客户培训
约克离心冷水机组客户培训
约克离心冷水机组培训
机组内部结构 机组工作原理 日常操作保养 简单故障处理 问题?
约克离心冷水机组客户培训 内部构造
产品结构
—— 各部件功能
预旋转导叶
轻质高强度、全 封闭式铸铝叶轮
叶轮
斜纹齿轮 增加传动面积 减少齿尖同时受力
齿轮
铜制，由步进电机 带动，微电脑控制 中心提供信号
约克离心冷水机组客户培训
长期停机后的启动：
1.长期停机后，启动机组之前更换冷冻油及过滤器。主 电源供电，控制电供电。预热油箱至少12小时。
2.向冷冻水及冷却水系统注水。
约克离心冷水机组客户培训
预防性保养：
对机组进行预防性保养能提高运行质量、减少故障发生、 延长机组寿命。
压缩机 压缩机马达 控制中心 回油系统
YK机组制冷循环
YK机组制冷循环 预旋转导叶
YK机组制冷循环 预旋转导叶
预旋转导叶
全开
预旋转导叶
部分关闭
预旋转导叶
全部关闭
YK机组制冷循环
叶轮
YK机组制冷循环
叶轮
YK机组制冷循环
YK机组制冷循环
YK机组制冷循环 均流板
YK机组制冷循环 均流板
YK机组制冷循环
YK机组制冷循环 冷凝器
20分钟不检测
约克离心冷水机组客户培训 故障处理
▪ 故障信息 蒸发器－压力传感器或温度传感器 饱和温度与蒸发器制冷剂温度差值不能大于1.7度（1分
钟内）
约克离心冷水机组客户培训 故障处理
▪ 故障信息 冷凝器高压保护 高压继电器切断点1241.1kpa 降至827.4kpa，自动启动
约克离心冷水机组客户培训 故障处理
机组制冷剂侧在工厂和调试过程中均经过了严格的检漏 工序。
机组运行之后应对其高压部分再以检漏仪作检查， 确保所有联接的密封性。
若发现存在漏点，应立即处理。一般情况紧固联 接纳子或法兰螺栓即可排除漏点，但亦存在必须回收 制冷剂，然后处理漏点的可能。比如焊接的接缝处的 泄漏。
约克离心冷水机组客户培训 简单故障处理
▪ 故障信息 冷冻，冷却水流开关断开
当冷冻，冷却水流开关持续断开2秒钟（运行中），停机。
约克离心冷水机组客户培训 故障处理
▪ 故障信息 位置传感器－电压过低
1、当传感器12VAC供电小于9.5VAC，停机，大于 10.0VAC正常工作。
2、当传感器24VAC供电小于14VAC，停机，大于 19.7VAC正常
约克离心冷水机组客户培训
每日的运行状况检查：
1.机组启动前确认导叶处于最小位置。
2.机组运行时读取油压，检查油槽油位，视情况作调整。 3.检查冷凝器水温和水压，并与设计工况作比较。 4.检查蒸发器水温及水压，并与设计工况作比较。 5.读取并记录机组油温、冷凝温度、排气温度等参数。 6.检查电机的电压和电流。 7.检查冷凝器出液和冷却水出水的温差,若管簇有污垢,此
2.停运冷冻及冷却水泵。 3.关闭冷却塔风机。 4.检查停机后油加热器是否投用。
