GB10026—88三股锦纶复丝绳索

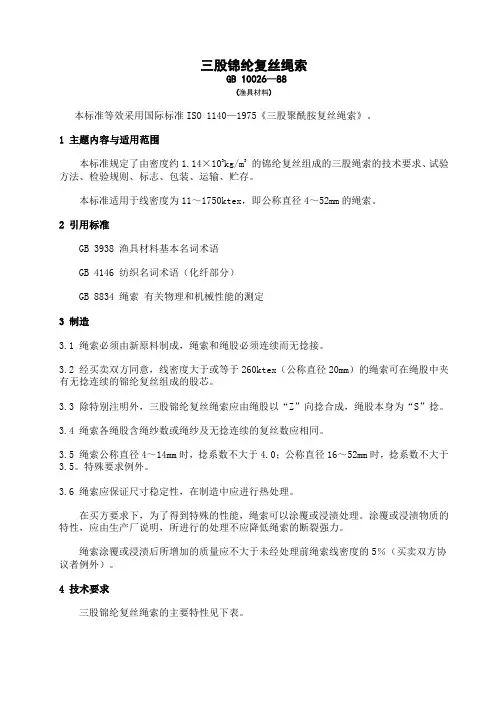

三股锦纶复丝绳索

GB 10026—88

(渔具材料)

本标准等效采用国际标准ISO 1140—1975《三股聚酰胺复丝绳索》。

1 主题内容与适用范围

本标准规定了由密度约1.14×103kg/m3的锦纶复丝组成的三股绳索的技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于线密度为11～1750ktex，即公称直径4～52mm的绳索。

2 引用标准

GB 3938 渔具材料基本名词术语

GB 4146 纺织名词术语（化纤部分）

GB 8834 绳索有关物理和机械性能的测定

3 制造

3.1 绳索必须由新原料制成，绳索和绳股必须连续而无捻接。

3.2 经买卖双方同意，线密度大于或等于260ktex（公称直径20mm）的绳索可在绳股中夹有无捻连续的锦纶复丝组成的股芯。

3.3 除特别注明外，三股锦纶复丝绳索应由绳股以“Z”向捻合成，绳股本身为“S”捻。

3.4 绳索各绳股含绳纱数或绳纱及无捻连续的复丝数应相同。

3.5 绳索公称直径4～14mm时，捻系数不大于

4.0；公称直径16～52mm时，捻系数不大于3.5。特殊要求例外。

3.6 绳索应保证尺寸稳定性，在制造中应进行热处理。

在买方要求下，为了得到特殊的性能，绳索可以涂覆或浸渍处理。涂覆或浸渍物质的特性，应由生产厂说明，所进行的处理不应降低绳索的断裂强力。

绳索涂覆或浸渍后所增加的质量应不大于未经处理前绳索线密度的5％（买卖双方协议者例外）。

4 技术要求

三股锦纶复丝绳索的主要特性见下表。

注：①表中为绳索未经涂覆或浸渍处理前的特性值。

②1ktex等于1g/m。

5 试验方法

试验方法按GB 8834的规定进行。

6 检验规则

6.1 绳索检验项目为线密度、断裂强力。

6.2 产品的组批、抽样方法按GB 8834中附录C规定。

6.3 每个样品线密度测试三次，取其平均值；断裂强力测试三次，取实测值的最低值。6.4 线密度和断裂强力两项技术特性应符合上表的规定，当有一项不符合时，应在该批产品中随机加倍取样复测，其结果按下列情况处理。

6.4.1 线密度仍不符合要求，则产品为不合格品。

6.4.2 线密度符合要求，则产品以复测的最低断裂强力值评定等级。

7 标志、包装、运输、贮存

7.1 标志

每卷绳索应附有产品合格证，合格证上标明制造厂名、品名及标准代号、商标、公称直径、制造日期、批号、长度、净质量、等级和产品检验标志。包装外表应标明制造厂名、品名、商标、公称直径、长度、质量和等级。

7.2 包装

绳索应盘绕整齐，并用化学纤维绳扎紧，扎绳质量不得超过该卷绳索净质量的0.5％。绳索应有适当材料的包装。

7.3 运输

绳索在运输时应避免拖曳摩擦，切勿用锋利工具钩挂。

7.4 贮存

绳索应存放在远离热源、通风干燥、无腐蚀性化学物质的场所。
