实验三十Pt100铂电阻测温特性实验一、实验目的:在实验二十九的基础上了解P t100热电阻—电压转换方法及P t100热电阻测温特性与应用。

二、基本原理:利用导体电阻随温度变化的特性,可以制成热电阻,要求其材料电阻温度系数大,稳定性好,电阻率高,电阻与温度之间最好有线性关系。

常用的热电阻有铂电阻(500℃以内)和铜电阻(150℃以内)。

铂电阻是将0.05~0.07mm的铂丝绕在线圈骨架上封装在玻璃或陶瓷内构成,图30—1是铂热电阻的结构。

在0~500℃以内,它的电阻R t与温度t的关系为:R t=R o(1+At+Bt2),式中: R o系温度为0℃时的电阻图30—1铂热电阻的结构值(本实验的铂电阻R o=100Ω)。

A=3.9684×10-3/℃,B=-5.847×10-7/℃2。

铂电阻一般是三线制,其中一端接一根引线另一端接二根引线,主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制,导线电阻忽略不计)。

实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出,再经放大器放大后直接用电压表显示,如图30—2所示。

图30—2热电阻信号转换原理图图中△V=V1-V2;V1=[R3/(R3+R t)]V c;V2=[R4/(R4+R1+R W1)]V c;-V2={[R3/(R3+R t)]-[R4/(R4+R1+R W1)]}V c;△V=V1所以Vo=K△V= K{[R3/(R3+R t)]-[R4/(R4+R1+R W1)]}V c。

式中R t随温度的变化而变化,其它参数都是常量,所以放大器的输出Vo与温度(R t)有一一对应关系,通过测量Vo可计算出R t:Rt=R3[K(R1+R W1)V c-(R4+R1+R W1)V o]/[KV c R4+(R4+R1+R W1)V o]。

P t100热电阻一般应用在冶金、化工行业及需要温度测量控制的设备上,适用于测量、控制<600℃的温度。

PT100铂热电阻测温实验

PT100铂热电阻测温实验

PT100铂热电阻测温实验PT100铂热电阻测温实验一、实验目的1.了解PT100铂热电阻的测温原理;2.掌握PT100铂热电阻的测温方法;3.学会使用数据采集仪进行温度测量。

二、实验原理PT100铂热电阻是一种利用铂金电阻随温度变化的特性来测量温度的传感器。

其基本原理是:在0℃时,PT100铂热电阻的阻值为100Ω,随着温度的升高,其阻值按一定规律增加。

通过测量PT100铂热电阻的阻值,可以推算出相应的温度值。

PT100铂热电阻的阻值与温度之间的关系可以用斯特曼方程表示:R(T) = R0(1 + AT + BT^2 + CT^3(1 - T0))其中,R(T)为温度T时的阻值,R0为0℃时的阻值,A、B、C为斯特曼系数,T0为参考温度(通常为0℃)。

在本实验中,我们只需要知道R0和A的值即可进行温度测量。

根据国际电工委员会(IEC)标准,PT100铂热电阻的R0为100Ω,A 为3.9083×10^-3℃。

三、实验步骤1.将PT100铂热电阻接入数据采集仪的输入通道;2.打开数据采集仪软件,设置采样率和采样时间;3.将数据采集仪与计算机连接,启动数据采集软件;4.将PT100铂热电阻放入恒温槽中,设置恒温槽的温度;5.等待恒温槽温度稳定后,记录数据采集仪显示的温度值;6.重复步骤4和5,改变恒温槽的温度,记录多个温度值;7.将实验数据整理成表格,进行分析和处理。

四、实验结果与分析实验数据如下表所示:根据实验数据,我们可以得出以下结论:1.PT100铂热电阻的测温精度较高,相对误差在±0.5%以内;2.随着温度的升高,PT100铂热电阻的阻值逐渐增大,与斯特曼方程的描述相符;3.数据采集仪能够准确地采集PT100铂热电阻的温度信号,并将其转换为数字量输出。

五、实验总结与体会通过本次实验,我们了解了PT100铂热电阻的测温原理和方法,并掌握了使用数据采集仪进行温度测量的技能。

pt100 查表法程序

pt100 查表法程序

pt100 查表法程序PT100是一种广泛应用于温度测量的传感器,主要用于工业自动化、实验室测试以及其他需要精确温度控制的领域。

在PT100传感器中,温度与电阻之间存在一种线性关系,通过测量电阻的变化来确定温度。

为了准确地将PT100传感器的电阻值转换为温度值,可以使用查表法。

查表法是一种常见的数据处理方法,通过预先计算并存储温度与电阻之间的对应关系,以便后续的温度测量中进行查询和匹配。

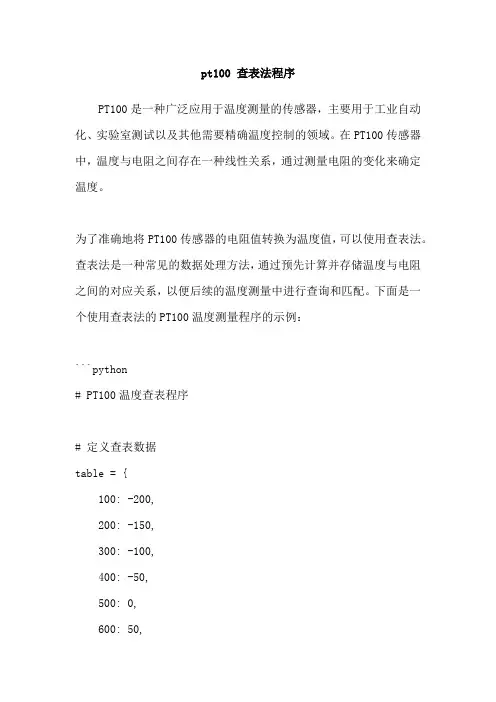

下面是一个使用查表法的PT100温度测量程序的示例:```python# PT100温度查表程序# 定义查表数据table = {100: -200,200: -150,300: -100,400: -50,500: 0,600: 50,# ... 其他温度和电阻的对应关系}# 根据电阻值查找温度def lookup_temperature(resistance):if resistance in table:return table[resistance]else:# 进行线性插值计算lower_resistance = max(key for key in table if key < resistance)higher_resistance = min(key for key in table if key > resistance)lower_temperature = table[lower_resistance]higher_temperature = table[higher_resistance]temperature = lower_temperature + (higher_temperature - lower_temperature) * (resistance - lower_resistance) / (higher_resistance - lower_resistance)return temperature# 测试查表函数resistance = 350temperature = lookup_temperature(resistance)print('电阻值 {} 对应的温度为 {}°C'.format(resistance, temperature))```上述程序中,我们首先定义了一个查表数据(table),其中包含了一些电阻值和对应的温度。

Pt100热电阻测温实验

Pt100热电阻测温实验

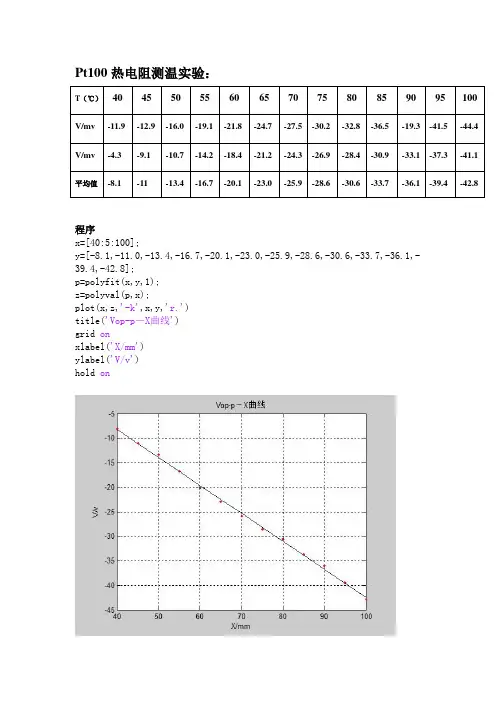

Pt100热电阻测温实验:T(℃)404550556065707580859095100 V/mv-11.9-12.9-16.0-19.1-21.8-24.7-27.5-30.2-32.8-36.5-19.3-41.5-44.4 V/mv-4.3-9.1-10.7-14.2-18.4-21.2-24.3-26.9-28.4-30.9-33.1-37.3-41.1平均值-8.1-11-13.4-16.7-20.1-23.0-25.9-28.6-30.6-33.7-36.1-39.4-42.8程序x=[40:5:100];y=[-8.1,-11.0,-13.4,-16.7,-20.1,-23.0,-25.9,-28.6,-30.6,-33.7,-36.1,-39.4,-42.8];p=polyfit(x,y,1);z=polyval(p,x);plot(x,z,'-k',x,y,'r.')title('Vop-p-X曲线')grid onxlabel('X/mm')ylabel('V/v')hold on(1)灵敏度计算:x=[40:5:100];y=[-8.1,-11.0,-13.4,-16.7,-20.1,-23.0,-25.9,-28.6,-30.6,-33.7,-36.1,-39.4,-42.8];P=polyfit(x,y,1)程序结果:p =-0.5699 14.5538由以上程序可得两条直线方程分别为:V1=-0.5699 x+14.5538所以灵敏度分别为 S1=-0.5699mV/℃(2)非线性误差:x=[40:5:100];y=[-8.1,-11.0,-13.4,-16.7,-20.1,-23.0,-25.9,-28.6,-30.6,-33.7,-36.1,-39.4,-42.8];P1=polyfit(x,y,1)p=polyfit(x,y,1);z=polyval(p,x);c=abs(z-y);Vm=max(c)程序结果:Vm = 0.6363所以,满量程输出由图可得为 -42.8mV,非线性误差为 0.6363.思考题1、总结Pt100热电阻传感器有哪些优缺点。

Pt1000热电阻温度测量

Pt1000热电阻温度测量

1 工作原理本系统可以分为五大部分:热电阻温度采集、运行状态显示、继电器控制、键盘输入、风向步进电机控制。

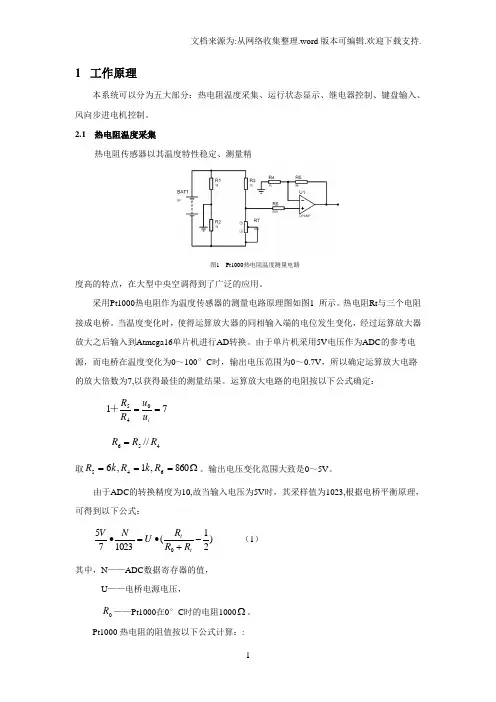

2.1 热电阻温度采集热电阻传感器以其温度特性稳定、测量精图1 Pt1000热电阻温度测量电路度高的特点,在大型中央空调得到了广泛的应用。

采用Pt1000热电阻作为温度传感器的测量电路原理图如图1 所示。

热电阻Rt 与三个电阻接成电桥。

当温度变化时,使得运算放大器的同相输入端的电位发生变化,经过运算放大器放大之后输入到Atmega16单片机进行AD 转换。

由于单片机采用5V 电压作为ADC 的参考电源,而电桥在温度变化为0~100°C 时,输出电压范围为0~0.7V ,所以确定运算放大电路的放大倍数为7,以获得最佳的测量结果。

运算放大电路的电阻按以下公式确定:71045==iu u R R + 456//R R R =取Ω===860,1,6645R k R k R 。

输出电压变化范围大致是0~5V 。

由于ADC 的转换精度为10,故当输入电压为5V 时,其采样值为1023,根据电桥平衡原理,可得到以下公式:)21(1023750-+•=•t t R R R U N V (1) 其中,N ——ADC 数据寄存器的值,U ——电桥电源电压,0R ——Pt1000在0°C 时的电阻1000Ω。

Pt1000热电阻的阻值按以下公式计算::)1(20t B t A R R t ⋅+⋅+= (2)Rt ——温度为t 时铂热电阻的电阻值,Ω;t ——温度,℃;0R ——Pt1000在0°C 时的电阻1000Ω。

A ——分度常数,A =0.00728B ——分度常数,B =-0.000000626用Visual 根据以上公式(1)、(2)生成用N 来查找温度t 的程序表格,其代码如下:Private Sub Pt1000()Me .Cursor = Cursors.WaitCursortxtTab.Clear()Dim U As Integer = 9 '电桥电源电压'热电阻0度时的电阻值Dim Pt1000_R0 As Integer = 1000Dim n As IntegerDim sngT As SingleDim sngRt As SingletxtTab.AppendText("const float Pt1000Tab[]={" & Chr(13) & Chr(10))For n = 0 To 1023sngRt = (10000 * n + 7161000 * U) / (7161 * U - 10 * n)sngT = (-const_A + Sqrt(const_A ^ 2 - 4 * const_B * (1 - sngRt / Pt1000_R0))) / (2 * const_B) If n < 1023 Then txtTab.AppendText(Format(Abs(sngT), "0.0") & ", /* " & n & " */")Else txtTab.AppendText(Format(Abs(sngT), "0.0") & " /* " & n & " */" & Chr(13)& Chr(10) & "};")End IfIf n Mod 5 = 0 ThentxtTab.AppendText(Chr(13) & Chr(10))End IfNexttxtTab.SelectAll()txtTab.Copy()Me .Cursor = Cursors.DefaultEnd Sub生成的程序常数表格(1024个值)部分如下:const float Pt1000Tab[]={0.0, /* 0 */ 0.1, /* 1 */0.2, /* 2 */0.2,……63.4, /* 696 */63.5, /* 697 */……99.3, /* 1022 */99.4 /* 1023 */};2.2 运行状态显示本系统采用一块16×4的字符型液晶模块,这种类型的LCD应用很广泛,其控制驱动主芯片为HD44780及其扩展驱动芯片HD44100(或兼容芯片),少量阻、容元件,结构件等装配在PCB板上而成。

PT100温度测量试验

PT100温度测量试验

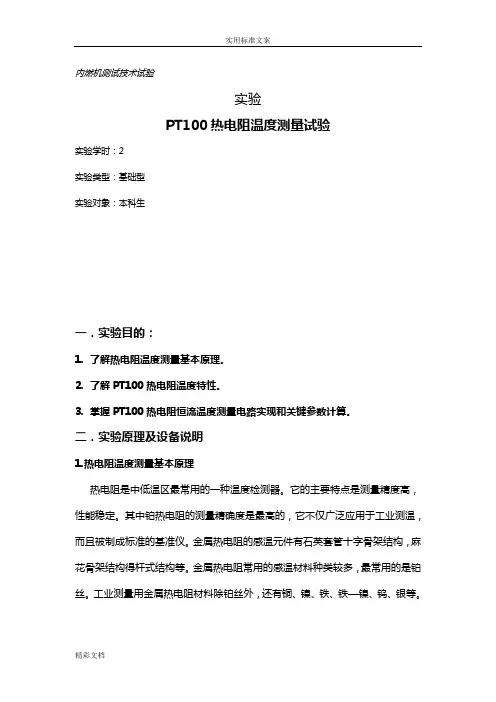

内燃机测试技术试验实验PT100热电阻温度测量试验实验学时:2实验类型:基础型实验对象:本科生一.实验目的:1.了解热电阻温度测量基本原理。

2.了解PT100热电阻温度特性。

3.掌握PT100热电阻恒流温度测量电路实现和关键参数计算。

二.实验原理及设备说明1.热电阻温度测量基本原理热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高,性能稳定。

其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。

金属热电阻的感温元件有石英套管十字骨架结构,麻花骨架结构得杆式结构等。

金属热电阻常用的感温材料种类较多,最常用的是铂丝。

工业测量用金属热电阻材料除铂丝外,还有铜、镍、铁、铁—镍、钨、银等。

薄膜热电阻是利用电子阴极溅射的方法制造,可实现工业化大批量生产。

其中骨架用陶瓷,引线采用铂钯合金。

热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即Rt=Rt0[1+α(t-t0)]式中,Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。

半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。

相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量用于家电和汽车用温度检测和控制。

金属热电阻一般适用于-200~500℃范围内的温度测量,其特点是测量准确、稳定性好、性能可靠,在程控制中的应用极其广泛。

工业上常用金属热电阻从电阻随温度的变化来看,大部分金属导体都有这个性质,但并不是都能用作测温热电阻,作为热电阻的金属材料一般要求:尽可能大而且稳定的温度系数、电阻率要大(在同样灵敏度下减小传感器的尺寸)、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系(最好呈线性关系)。

PT100多路温控器说明书

PT100多路温控器说明书

多路温度控制器说明书一、功能概述采用高性能单片监控芯片为核心,确保了产品测控的精确性、稳定性。

是一款高精密度、高集成性的控制器。

该产品可以同时配接多路传感器,可以同时对一个环境进行多重控制,或独立监测、控制多个环境的温度。

产品分为4路温度控制;8路温度控制;12路温度控制。

可以分别数字显示12路(最多12路)环境测量的温度值。

产品带有独立的自整定模式和独立的PID参数,且具有计算机通讯功能。

二、机种构成及规格1、面板说明a、显示框(4位数字):显示测温点温度。

b、PRG键:设定选择。

连续按3秒:进入或退出设定模式。

c: SET键:设置/移位键。

连续按1.5秒:进入或退出设置状态点动按键:移动设定数据位置。

d、点动∧和∨键(增/减)键。

按一次,设定时间数据增/减“1”若按下不放,则连续增/减。

2、技术参数表二、控制器接线方式三、控制器外形及按装尺寸可以采用平底导轨或螺栓固定方式安装。

四、程序设定表程序序号功能设定数值说明Cd00 PID自整定设定101~112 按顺序1-12路分别自整定Cd01-12 1-12路温度设定0-999.9度按顺序分别设定温度Cd13 温度超偏差 5.0度超过5度报警Cd14 Pid工作范围30.0 范围外输出为100%Cd15 温度超偏差停机 2.0度Cd16Cd17 积分范围10.0度Cd20 开机PID 0-100 输出功率设定Cd21 显示最小值0 0-11 显示实际温度12-23显示设定温度Cd22 显示最大值23Cd23 循环显示时间 3.0秒循环显示12路温度Cd24 温度显示方式0 带一位小数1 不带小数Cd27 比例系数36 群体修改比例系数Cd0=5 Cd28 积分时间80s 群体修改积分时间Cd0=5 Cd29 微分时间10s 群体修改微分时间Cd0=5 Cd31-Cd66 PID使用Cd31 比例系数1 36Cd32 积分时间1 80sCd33 微分时间1 10sCd34 比例系数2 36Cd35 积分时间2 80sCd36 微分时间2 10sCd37 比例系数3 36Cd38 积分时间3 80sCd39 微分时间3 10sCd40 比例系数4 36Cd41 积分时间4 80s五、故障报警:CD13 温度超偏差功能,温度控制器输出端Y12报警输出。

51+HD7279+ADS1110+PT100的测温系统(程序)

51+HD7279+ADS1110+PT100的测温系统(程序)

#include <intrins.h>#include <STC12C5A60S2.H>typedef unsigned int uint;typedef unsigned char uchar;typedef unsigned short WORD;float code RTD_TAB_PT100[151] = // 表格是以1度为一步,即-20, -19, -18.....{88.22, 88.62 ,88.62, 89.40, 89.80, 90.19, 90.59, 90.98, 91.37, 91.77, // -30 ~ -2192.16, 92.55, 92.95, 93.34, 93.73, 94.12, 94.52, 94.91, 95.30, 95.69, // -20 ~ -1196.09, 96.48, 96.87, 97.26, 97.65, 98.04, 98.44, 98.83, 99.22, 99.61, // -10 ~ -1100.00,100.39,100.78,101.17,101.56,101.95,102.34,102.73,103.13,103.51, // 0 ~ 9 103.90,104.29,104.68,105.07,105.46,105.85,106.24,106.63,107.02,107.49, // 10 ~ 19 107.79,108.18,108.57,108.96,109.35,109.73,110.12,110.51,110.90,111.28, // 20 ~ 29 111.67,112.06,112.45,112.83,113.22,113.61,113.99,114.38,114.77,115.15, // 30 ~ 39 115.54,115.93,116.31,116.70,117.08,117.47,117.86,118.24,118.62,119.01, // 40 ~ 49 119.40,119.78,120.16,120.55,120.93,121.32,121.70,122.09,122.47,122.86, // 50 ~ 59 123.24,123.62,124.01,124.39,124.77,125.16,125.54,125.92,126.31,126.69, // 60 ~ 69 127.07,127.45,127.84,128.22,128.60,128.98,129.37,129.75,130.13,130.51, // 70 ~ 79 130.89,131.27,131.66,132.04,132.42,132.80,133.18,133.56,133.94,134.32, // 80 ~ 89 134.70,135.08,135.46,135.84,136.22,136.60,136.98,137.36,137.74,138.12, // 90 ~ 99 138.50,138.88,139.26,139.64,140.02,140.39,140.77,141.15,141.53,141.91, // 100 ~ 109 142.29,142.66,143.04,143.42,143.80,144.17,144.55,144.93,145.31,145.68, // 110 ~ 119 146.06 // 120};//float code RTD_TAB_PT100[41] = // 表格是以5度为一步,即-50, -45, - 40.....//{// 80.31, 82.29, 84.27 ,86.25, 88.22, 90.19, 92.16, 94.12, 96.09, 98.04, // -50 ~ -5// 100.00,101.95,103.90,105.85,107.79,109.73,111.67,113.61,115.54,117.47, // 0 ~ 45// 119.40,121.32,123.24,125.16,127.08,128.99,130.90,132.80,134.71,136.61, // 50 ~ 95// 138.51,140.40,142.29,144.18,146.07,147.95,149.83,151.71,153.58,155.46, // 100 ~ 145// 157.33 // 50 //};sbit beep = P3^5;//----------------ADS1110地址、配置字-----------------//#define ADS1110_WR_ADDRESS 0x92 // 1001 001 0 写#define ADS1110_RD_ADDRESS 0x93 // 1001 001 1 读#define ADS1110_CONFIG_REG 0x8C // 连续转换模式,16bit精度,PGA=1 sbit ADS1110_SDA = P1^5; // 模拟I2C数据传输位sbit ADS1110_CLK = P1^6; // 模拟I2C时钟控制位//uchar TMR_H, TMR_L; // AD转换高8位,和低8位uint AD_Result[25];unsigned long nTmp;//*** HD7279 函数定义***void long_delay(void); // 长延时void short_delay(void); // 短暂延时void delay10ms(unsigned char); // 延时10MS void write7279(uchar, uchar); // 写入到HD7279uchar read7279(uchar); // 从HD7279读出void send_byte(uchar); // 发送一个字节uchar receive_byte(void); // 接收一个字节sbit cs =P0^7; // cs at P1.4sbit clk=P0^6; // clk 连接于P1.5sbit dat=P0^5; // dat 连接于P1.2sbit key=P0^4; // key 连接于P1.3sbit Hight_LED = P4^6;sbit Low_LED = P4^1;//****** HD7279A 指令******#define CMD_RESET 0xa4#define CMD_TEST 0xbf#define DECODE0 0x80#define DECODE1 0xc8#define CMD_READ 0x15#define UNDECODE 0x90#define RTL_CYCLE 0xa3#define RTR_CYCLE 0xa2#define RTL_UNCYL 0xa1#define RTR_UNCYL 0xa0#define ACTCTL 0x98#define SEGON 0xe0#define SEGOFF 0xc0#define BLINKCTL 0x88//-------- AT24C04 变量声明---------sbit _24C02_SCL = P2^6; //A T24C04的时钟sbit _24C02_SDA = P2^5; //A T24C04的数据uchar BUF[16]; //数据缓存区uint code nDefaultDATA[] ={// nLowTMP nHightTMP nTMPAdj480, 650, 0 // 默认设置};uint nSettingDATA[3] = {0, 0, 0}; // 当前设置void Delay5us();void AT24C04_Start();void AT24C04_Stop();void AT24C04_SendACK(bit ack);bit AT24C04_RecvACK();void AT24C04_SendByte(uchar dat);uchar A T24C04_RecvByte();void AT24C04_ReadPage();void AT24C04_WritePage();//****** 红外接收******sbit IRIN = P3^3; //红外接收器数据线uchar IRCOM[7];uchar nFlag = 0;uchar nMode = 1; // nMode 0 1 2 3// mean NULL nLowTMP nHightTMP nTMPAdjuint nLowTMP = 480; // 最低温度设定uint nHightTMP = 650; // 最高温度设定char nTMPAdj = 0; // 温度修正void send_ad_result(uchar temp);/*********************************************************************************** ************************************************************************************ ////////////////////////////////HD 7279 函数////////////////////////////////////////************************************************************************************ ************************************************************************************/ void write7279(uchar cmd, uchar dta){cs = 0;send_byte (cmd);send_byte (dta);cs = 1;}uchar read7279(uchar command){cs = 0;send_byte(command);return(receive_byte());cs = 1;}void send_byte( uchar out_byte){uchar i;cs=0;long_delay();for (i=0;i<8;i++){if (out_byte&0x80){dat=1;}else{dat=0;}clk=1;short_delay();clk=0;short_delay();out_byte=out_byte*2;}dat=0;}uchar receive_byte(void){uchar i, in_byte;dat=1; // set to input modelong_delay();for (i=0;i<8;i++){clk=1;short_delay();in_byte=in_byte*2;if (dat){in_byte=in_byte|0x01;}clk=0;short_delay();}dat=0;return (in_byte);}void delay10ms(uint time) //误差-0.000000000001us{uchar a,b,c;uint i;for (i=0;i<time;i++){for(c=7;c>0;c--)for(b=168;b>0;b--)for(a=24;a>0;a--);}}void long_delay(void){unsigned char i;for (i=0;i<0x30;i++);}void short_delay(void){unsigned char i;for (i=0;i<8;i++);}/*********************************************************************************** ************************************************************************************ ////////////////////////////////HD 7279 函数END////////////////////////////////////////************************************************************************************ ************************************************************************************///--------------------- 模块延时程序_1ms -------------------------void delay1ms(uint delay1ms) //STC11F60XE,延时1ms{uchar a,b;// 12M// for(;delay1ms>0;delay1ms--)// for(b=222;b>0;b--)// for(a=12;a>0;a--);// 11.0592Mfor( ; delay1ms > 0; delay1ms--)for(b = 21; b > 0; b--)for(a = 130; a > 0; a--);}void Delay5us() // 晶振11.0592M 误差-0.026765046296us {uchar a;for(a=12;a>0;a--);_nop_();}void delay(uint delay) //STC11F60XE,12M,延时170us{uchar a,b;// 12M// for(;delay>0;delay--)// for(b=78;b>0;b--)// for(a=5;a>0;a--);// 11.0592Mfor( ; delay > 0; delay--)for( b = 2; b > 0; b--)for( a = 232; a > 0; a--);}//--------------------- 数码管显示函数-------------------------void Display_TMP(uint nTmp1){//send_byte(CMD_RESET);write7279(DECODE0,nTmp1/100%100);delay1ms(2);write7279(DECODE0+1,nTmp1/10%10);delay1ms(2);write7279(SEGON,15);delay1ms(2);write7279(DECODE0+2,nTmp1%10);delay1ms(2);write7279(SEGON,63);delay1ms(2);write7279(SEGON,62);delay1ms(2);write7279(SEGON,61);delay1ms(2);write7279(SEGON,60);delay1ms(2);write7279(SEGON,59);delay1ms(2);// write7279(DECODE0+4,nTmp2/100%100); // delay1ms(2);// write7279(DECODE0+5,nTmp2/10%10); // delay1ms(2);// write7279(SEGON,47);// delay1ms(2);// write7279(DECODE0+6,nTmp2%10);// delay1ms(2);// write7279(SEGON,31);// delay1ms(2);// write7279(SEGON,30);// delay1ms(2);// write7279(SEGON,29);// delay1ms(2);// write7279(SEGON,28);// delay1ms(2);// write7279(SEGON,27);// delay1ms(2);//delay10ms(1000);//send_byte(CMD_RESET);}void Display_SETTMP(uint nTmp2){//send_byte(CMD_RESET);write7279(DECODE0+4,nTmp2/100%100);delay1ms(2);write7279(DECODE0+5,nTmp2/10%10);delay1ms(2);write7279(SEGON,47);delay1ms(2);write7279(DECODE0+6,nTmp2%10);delay1ms(2);write7279(SEGON,31);delay1ms(2);write7279(SEGON,30);delay1ms(2);write7279(SEGON,29);delay1ms(2);write7279(SEGON,28);delay1ms(2);write7279(SEGON,27);delay1ms(2);//delay10ms(1000);//send_byte(CMD_RESET);}void Display_SET(){send_byte(CMD_RESET);if (nMode == 1) // set nLowTMP{write7279(SEGON,1);delay1ms(2);write7279(SEGON,2);delay1ms(2);write7279(SEGON,3);delay1ms(2);write7279(DECODE0+4,nLowTMP/100%100);delay1ms(2);write7279(DECODE0+5,nLowTMP/10%10);delay1ms(2);write7279(SEGON,47);delay1ms(2);write7279(DECODE0+6,nLowTMP%10);}if (nMode == 2) // set nHightTMP{write7279(SEGON,0);delay1ms(2);write7279(SEGON,1);delay1ms(2);write7279(SEGON,2);delay1ms(2);write7279(SEGON,4);delay1ms(2);write7279(SEGON,5);delay1ms(2);write7279(DECODE0+4,nHightTMP/100%100);delay1ms(2);write7279(DECODE0+5,nHightTMP/10%10);delay1ms(2);write7279(SEGON,47);delay1ms(2);write7279(DECODE0+6,nHightTMP%10);}if (nMode == 2) // set nTMPAdj{write7279(SEGON,0);delay1ms(2);write7279(SEGON,1);delay1ms(2);write7279(SEGON,2);delay1ms(2);write7279(SEGON,4);delay1ms(2);write7279(SEGON,5);delay1ms(2);write7279(SEGON,6);delay1ms(2);if (nTMPAdj < 0){write7279(SEGON,32);delay1ms(2);write7279(DECODE0+5,(0-nTMPAdj)/10%10);delay1ms(2);write7279(DECODE0+6,(0-nTMPAdj)%10);}if (nTMPAdj > 0){write7279(DECODE0+5,nTMPAdj/10%10);delay1ms(2);write7279(DECODE0+6,nTMPAdj%10);}}}/*********************************************************************************************************************************************************************** ////////////////////////////////红外解码函数-BEGIN/////////////////////////////////************************************************************************************ ************************************************************************************/ void IR_IN() interrupt 2 using 0{// unsigned char j,k,N=0;// EX1 = 0;// delay(15);// if (IRIN==1)// {// EX1 =1;// return;// }// //确认IR信号出现// while (!IRIN) //等IR变为高电平,跳过9ms的前导低电平信号。

Pt100热电阻测温实验报告

Pt100热电阻测温实验报告

的斜率代替,因此可得
5、迟滞误差
8.6675 − 0.2806 K = 95 − 50 = 0.186376 mv/℃
迟滞指正反行程中输出—输入特性曲线的不重合程度,用最大输出差值
∆max 与满量程输出������������������的百分比来表示,即
δH
=
±
1 2
·
∆������������������ ������������������
60
60
60
60
∑ ������������ = 4350 , ∑ ������������ = 268.44 , ∑ ������������������������ = 21768.3 , ∑ ������������2 = 54625
������=1
������=1
������=1
������=1
所示。
图 1 Pt100 测温模块输出-输入校准曲线
电压/mv
9.00
8.50
8.00
7.50
7.00
6.50
6.00
5.50
5.00
4.50
4.00
3.50
3.00
2.50
2.00
1.50
1.00
0.50
0.00
50
55
60
1正行程
1反行程
65
70
75
80
85
温度/℃
2正行程
2反行程
3正行程
90
95
0.08
95
0.08
0.18
0.19
△max
0.38
-0.54
0.39

pt100测温方案

pt100测温方案

PT100测温方案引言PT100是一种常用的温度传感器,通过测量电阻的变化来实时监测环境温度。

本文档旨在介绍PT100测温方案的基本原理、工作原理和应用场景。

背景随着现代工业的发展和对温度精度要求的提高,传统的温度测量方法已经不能满足需求。

PT100作为一种非常精准、稳定可靠的温度传感器,被广泛应用于工业控制、环境监测、医学设备等领域。

PT100测温原理PT100是基于铂电阻温度传感器的一种类型,其工作原理基于铂电阻随温度变化而改变的特性。

PT100的电阻值随温度线性变化,当温度升高时,电阻值也随之增加。

PT100采用的电阻材料主要是铂金(Pt),因为铂金具有较低的温度系数和较高的抗腐蚀性能。

一般情况下,PT100电阻值在0℃时为100Ω,随着温度的升高,其电阻值也会相应增大。

PT100测温方案电路连接PT100温度传感器通常使用三线制进行连接。

三线制是为了消除线路电阻对测量精度的影响。

具体的电路连接如下:•一条线连接传感器的一个端口•另一条线连接传感器的另一个端口•第三条线是连接传感器的中间点和测量设备的接地点温度测量原理PT100测温方案基于电流-电压转换原理。

在PT100传感器两端施加一个恒定电流,测量传感器两端的电压,通过电阻和电压的关系计算出温度值。

为了减小线路电阻对测量结果的影响,通常使用差分放大器进行信号放大和抗干扰。

该放大器可以消除线路中的噪声并提高测量精度。

温度标定为了保证温度测量的准确性,通常需要进行温度标定,即将电阻值与温度之间的关系建立一个准确的转换函数。

标定时可使用标准温度源和精确的测量设备,将不同温度下的电阻值与实际温度相对应。

标定过程中需要考虑线路电阻、放大器增益的影响,并根据标定数据进行修正,以确保测量结果的准确性。

温度补偿由于传输线路的电阻和连接器的接触不良等原因,传感器两端的电阻可能发生变化,进而影响到温度测量结果。

为了解决这个问题,可以采用温度补偿技术。

温度补偿通常通过引入额外的温度传感器来实现。

Pt100铂电阻测温电路(稳定版)

Pt100铂电阻测温电路(稳定版)

常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥,为了保证电桥输出电压信号的稳定性,电桥的输入电压通过TL431 稳至2.5V。

从电桥获取的差分信号通过两级运放放大后输入单片机。

电桥的一个桥臂采用可调电阻R3,通过调节R3 可以调整输入到运放的差分电压信号大小,通常用于调整零点。

放大电路采用LM358 集成运算放大器,为了防止单级放大倍数过高带来的非线性误差,放大电路采用两级放大,如图 5.1 所示,前一级约为10 倍,后一级约为3倍。

温度在0~100 度变化,当温度上升时,Pt100 阻值变大,输入放大电路的差分信号变大,放大电路的输出电压Av 对应升高。

注意:虽然电桥部分已经经过TL431 稳压,但是整个模块的电压VCC 一定要稳定,否则随着VCC 的波动,运放LM358 的工作电压波动,输出电压Av 随之波动,最后导致A/D 转换的结果波动,测量结果上下跳变。

铂热电阻阻值与温度关系为:式中,A=0.00390802;B=-0.000000580;C=0.0000000000042735。

可见Pt100 在常温0~100摄氏度之间变化时线性度非常好,其阻值表达式可近似简化为:RPt=100(1+At),当温度变化1 摄氏度,Pt100 阻值近似变化0.39 欧。

Pt100 的分度表(0℃~100℃)程序处理一般在使用PT100 的温度采集方案中,都会对放大器LM358 采集来的模拟信号A V进行温度采样,即进行A/D 转换。

A/D 处理包括两方面内容,一是A/D 值的滤波处理,二是A/D 值向实际温度转换。

由于干扰或者电路噪声的存在,在采样过程当中会出现采样信号与实际信号存在偏差的现象,甚至会出现信号的高低波动,为了减小这方面原因造成的测量误差,在实际采样时采样18 个点,然后再除去其中偏差较大的两个点,即一个最大值和一个最小值,再对剩余的16 个点取均值,这样得到的A/D 转换结果比较接近实际值。

实验 Pt100热电阻测温特性实验

实验 Pt100热电阻测温特性实验

实验 Pt100热电阻测温特性实验一、实验目的:了解热电阻的特性与应用。

二、基本原理:利用导体电阻随温度变化的特性。

热电阻用于测量时,要求其材料电阻温度系数大,稳定性好,电阻率高,电阻与温度之间最好有线性关系。

常用铂电阻和铜电阻,铂电阻在0-630、74C以内,电阻Rt与温度t的关系为:Rt =R0(1+At+Bt2)R0系温度为0C时的铂热电阻的电阻值。

本实验R0=100C,A=3、9080210-3 C-1B=-5、10-7 C-2,铂电阻现是三线连接,其中一端接两根引线主要是为了消除引线电阻对测量的影响。

三、需用器件与单元:K型热电偶、Pt100热电阻、温度测量控制仪、温度传感器实验模块、数显单元(主控台电压表)、万用表、直流稳压电源15V 和2V。

四、实验步骤:1、差动电路调零接主控箱电源输出接主控箱数显表 Vi 地2V 图11-5 热电阻测温特性实验将温度测量控制仪上的220V电源线插入主控箱两侧配备的220V控制电源插座上。

首先对温度传感器实验模块的三运放测量电路和后续的反相放大电路调零。

具体方法是把R5和R6的两个输入点短接并接地,然后调节Rw2使V01的输出电压为零,再调节Rw3,使V02的输出电压为零,此后Rw2和Rw3不再调节。

2、温控仪表的使用注意:首先根据温控仪表型号,仔细阅读“温控仪表操作说明”,(见附录一)学会基本参数设定(出厂时已设定完毕)。

3、热电偶的安装选择控制方式为内控方式,将K型热电偶温度感应探头插入“YL系列温度测量控制仪”的上方两个传感器放置孔中的一个。

将K型热电偶自由端引线插入“YL系列温度测量控制仪”正前方面板的的“传感器”插孔中,红线为正极。

4、热电阻的安装及室温调零将Pt100铂电阻三根引线引入“Rt”输入的a、b上:用万用表欧姆档测出Pt100三根引线中短接的两根线(蓝色和黑色)接b端,红色接a端。

这样Rt(Pt100)与R3、R1、Rw1、R4组成直流电桥,是一种单臂电桥工作形式。

Pt100 的高精度测温方法

Pt100 的高精度测温方法

Pt100 的高精度测温方法1.在工业生产过程中,温度一直都是一个很重要的物理参数,温度的检测和控制直接和安全生产、产品质量、生产效率、节约能源等重大技术经济指标相联系,因此在国民经济的各个领域中都受到了人们的普遍重视。

温度检测类仪表作为温度测量工具,也因此得到广泛应用。

由于传统的温度测量仪器响应慢、精度低、可靠性差、效率低下,已经不能适应高速发展的现代化工业。

随着传感器技术和电子测量技术的迅猛发展,以单片机为主的嵌入式系统已广泛应用于工业现场,新型的电子测温仪器不仅操作简单,而且精度比传统仪器有很大提高。

目前在工业生产现场使用最广泛的温度传感器主要有热电偶和热电阻,例如铂热电阻Pt100就是使用最广泛的传感器之一。

2. Pt100 的特性铂电阻是用很细的铂丝(Ф0.03~0.07mm)绕在云母支架上制成,是国际公认的高精度测温标准传感器。

因为铂电阻在氧化性介质中,甚至高温下其物理、化学性质都非常稳定,因此它具有精度高、稳定性好、性能可靠的特点。

因此铂电阻在中温(-200~650℃)范围内得到广泛应用。

目前市场上已有用金属铂制作成的标准测温热电阻,如Pt100、Pt50 0、Pt1000等。

它的电阻—温度关系的线性度非常好,如图1所示是其电阻—温度关系曲线,在-200~650℃温度范围内线性度已经非常接近直线。

铂电阻阻值与温度的关系可以近似用下式表示:在0~650℃范围内:Rt =R0 (1+At+Bt2)在-190~0℃范围内:Rt =R0 (1+At+Bt2+C(t-100)t3)式中A、B、C 为常数,A=3.96847×10-3;B=-5.847×10-7;C=-4.22×10-12;图1 Pt100 的电阻—温度关系曲线Rt 为温度为t 时的电阻值;R0 为温度为0℃时的电阻值,以Pt100 为例,这种型号的铂热电阻,R0 就等于100Ω,即环境温度等于0 度的时候,Pt100 的阻值就是10 0Ω。

PT100 铂热电阻测温实验

PT100 铂热电阻测温实验

实验二十四 PT100 铂热电阻测温实验实验知识储备1.铂热电阻工作原理铂热电阻元件作为一种温度传感器,其工作原理是在温度作用下,铂电阻丝的电阻值随着温度的变化而变化。

温度和电阻的关系接近于线性关系,偏差极小且随着时间的增长,偏差可以忽略,具有可靠性好、热响应时间短等优点,且电气性能稳定。

铂热电阻是一种精确、灵敏、稳定的温度传感器。

铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件,由于感温元件可以做得相当小,因此它可以制成各种微型温度传感器探头。

可用于-200~+420℃范围内的温度。

2.PT100 设计参数PT100 铂电阻A 级在0℃时的电阻值R0=100±0.06 Ω;B 级R0=100±0.12 Ω,PT100铂热电阻各种温度对应阻值见分度表23-1。

PT100R 允许通过的最大测量电流为5mA,由此产生的温升不大于0.3℃。

设计时PT100上通过电流不能大于5mA。

图2-1-1铂电阻的温度特性实验目的1.通过自行设计热电阻测温实验方案,加深对温度传感器工作原理的理解。

2.掌握测量温度的电路设计和误差分析方法。

实验内容1.设计PT100 铂热电阻测温实验电路方案;2.测量PT100 的温度与电压关系,要求测温范围为:室温~65℃;温度测量精度:±2℃;输出电压≤4V,输出以电压V方式记录。

3.通过测量值进行误差分析。

实验步骤1、完成系统方案设计;实验方案初步设定为如下:图2-实验方案电路图电阻阻值计算:考虑图中电路,当铂电阻变化ΔR时,电桥电压:ΔU=E2−R3ER3+R0+ΔR0=EΔR02(R3+R0+ΔR0),只有当R3取很大时才能保持线性。

故取R3为350欧姆,R1和R2以及电位器选用仪器上的变阻器,通过调整使节点1和节点2对应的电压差为零,这样当铂电阻受温度的影响发生变化时就会引起节点间的电压差,在实验时,考虑到差动放大器可以临时调节放大倍数,所以此处放大器只作为更进一步调节的备用元件。

PT100铂热电阻测温实验

PT100铂热电阻测温实验

PT100铂热电阻测温实验(预习报告)一、实验原理1.铂热电阻工作原理铂热电阻的电阻值可以随温度而上升,因而可以用来测量温度。

铂电阻用来测量温度有很多其它金属所无法比拟的优点:温度和电阻的关系接近于线性关系,偏差极小,且性质稳定,不随时间和化学环境的变化而有明显的变化,可靠性好,热响应时间短。

PT100铂热电阻是指该电阻在0摄氏度的时候电阻值为100欧。

2.实验设计电路目前使用铂热电阻测量温度的主要方法有电桥式和恒流源式,目前用于气象温度测量的主要是恒流源式的方法。

因为本实验的目的主要在于探究铂电阻在测温中的应用,所以在这里我把两种方案都讨论一下。

首先是恒流源式的铂电阻测温电路,其基本原理如图1所示图1恒流源式铂电阻测温电路恒流源与铂电阻组成电流回路,放大器和铂电阻组成电压回路。

电流回路中的电流是恒定的,当铂电阻的电阻值随温度发生变化时,其两端的电压会发生相应的变化,放大器是输入阻抗极大的集成电路,因此电压回路中的电流极小,铂电阻两端的电压可以经过很长的导线传输而几乎没有损失,消除了导线电阻的影响,放大器的输出经过A/D转换器即可转换为相应的数字信号。

在这种检测电路中,对恒流源以及A/D转换电路参考电压的准确度和稳定性要求比较高,会给最后的温度测量带来一定的误差。

如图2 所示为我设计的恒流源图2我设计的恒流源1该恒流源输出可调,可以控制测量系统的灵敏度,输入输出关系为I out =V in −0.7R 1推导过程:由于运算放大器处于深度负反馈状态,所以有Vin=V1,三极管上压降大约为0.7V ,所以V2=Vin -0.7,由此流过电阻的电流为I e =V in −0.7R 1由于三极管的射极电流和集电极电流大致相等,所以有I out ≈I e =V in −0.7R 1上图所示的电路中输入电压在10V 的时候,输出电流为5mA 。

虽然上图中所示电路较为精确,不过因为输出没有接地,所以电压是浮空的。

pt100测温电路(经典测温范围)

pt100测温电路(经典测温范围)

pt100测温电路(经典测温范围)pt100 测温电路(经典测温范围):温度传感器PT100,可以工作在-200 度到650 度的范围。

整个电路分为两部分,一是传感器前置放大电路,一是单片机AD 转换和显示控制软件非线性校正等部分。

传感器前置放大电路:后级单片机的电路原理图:PT100 计算公式PT100 计算公式热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式: 一:相关资料中给出的公式: 1. 铂热电阻的温度特性.在0~850℃范围内Rt=R0(1+At+Bt2) 在-200~0℃范围内Rt=R0[1+At+Bt2+C(t-100)t3] 式中A,B,C 的系数各为:A=3.90802 乘以103℃-1 B=-5.802 乘以107℃-2 C=-4.27350 乘以1012℃-4 2. 铜热电阻的温度特性:在-50~150℃范围内Rt=R0[1+At+Bt2+Ct3] A=4.28899 乘以103℃1 B=-2.133 乘以107℃2 C=1.233 乘以109℃3 二,程序中我自己使用的计算公式: 2.温度测量技术(PT100): 当T 0 RT=Rt 当T 420 RT= Rt+ Rt2*2.15805393*10-6 当0T 420 RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6 相关系数及说明: RT 为对应与温度的线形值,其结果等效于显示温度值Rt 为实际测量的阻抗值,其值是已经减去100(电桥差放的参考值)的值对应的16 进制值: 3.301723797*10-7 = B142h * 237 2.15805393*10-6 = 90D3h * 234 R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192) 其中这里的结果都是已经乘100 的值,在显示的时候应该先处理. 三:温度测量技术(CU50): RT=Rt(1+at) RT 和Rt 分别为温度为T℃和0℃时候的阻抗值. a 为铜电阻的温度系数.一般取4.25 乘以103/℃~4.28乘以103/℃tips:感谢大家的阅读,本文由我司收集整编。

Pt100铂电阻测温特性实验.

Pt100铂电阻测温特性实验.

实验三十Pt100铂电阻测温特性实验一、实验目的:在实验二十九的基础上了解P t100热电阻—电压转换方法及P t100热电阻测温特性与应用。

二、基本原理:利用导体电阻随温度变化的特性,可以制成热电阻,要求其材料电阻温度系数大,稳定性好,电阻率高,电阻与温度之间最好有线性关系。

常用的热电阻有铂电阻(500℃以内)和铜电阻(150℃以内)。

铂电阻是将0.05~0.07mm的铂丝绕在线圈骨架上封装在玻璃或陶瓷内构成,图30—1是铂热电阻的结构。

在0~500℃以内,它的电阻R t与温度t的关系为:R t=R o(1+At+Bt2),式中: R o系温度为0℃时的电阻图30—1铂热电阻的结构值(本实验的铂电阻R o=100Ω)。

A=3.9684×10-3/℃,B=-5.847×10-7/℃2。

铂电阻一般是三线制,其中一端接一根引线另一端接二根引线,主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制,导线电阻忽略不计)。

实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出,再经放大器放大后直接用电压表显示,如图30—2所示。

图30—2热电阻信号转换原理图图中△V=V1-V2;V1=[R3/(R3+R t)]V c;V2=[R4/(R4+R1+R W1)]V c;-V2={[R3/(R3+R t)]-[R4/(R4+R1+R W1)]}V c;△V=V1所以Vo=K△V= K{[R3/(R3+R t)]-[R4/(R4+R1+R W1)]}V c。

式中R t随温度的变化而变化,其它参数都是常量,所以放大器的输出Vo与温度(R t)有一一对应关系,通过测量Vo可计算出R t:Rt=R3[K(R1+R W1)V c-(R4+R1+R W1)V o]/[KV c R4+(R4+R1+R W1)V o]。

P t100热电阻一般应用在冶金、化工行业及需要温度测量控制的设备上,适用于测量、控制<600℃的温度。

PT100智能数字热敏温度计主程序

PT100智能数字热敏温度计主程序
PH=0;
//delay();
P1=0xFB;
P2=table[fu[2]];
//delay();
P1=0xF7;
P2=0xBF;
//delay();
}
void timer0() interrupt 1 using 1
{
THO=(65536-1000)/256;
P1=0xFB;
P2=table[zheng[2]];
//delay();
P1=0xF7;
P2=0xFF;
//delay();
}
void displayf()
{
P1=0xFE;
P2=table[fu[0]];
//delay();
P1=0xFD;
P2=table[fu[1]];
//display();
}
else
{
T=(25.7*(150000-(119900*dat)))/(15000-(109*dat));
fu[0]=T%10; //取得个位数
fu[1]=T/10%10; //取得十位数
fu[2]=T/100%10; //取得百位数
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
uchar zheng[3];
START=0; //启动AD
while(EOC==0);

pt100测温

pt100测温

pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-20 0℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:单片机的10 位A/D 在满度量程下,最大显示为1023 字,为了得到PT100 传感器输出电压在显示500字时的单片机A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃) ,(Vcc=系统供电=5V),可以得到放大倍数为10.466 。

关于放大倍数的说明:有热心的用户朋友询问,按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果,而是得到11.635的结果。

实际上,500 个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为450 个字,因此,公式中的500℃在实际计算时的取值是450 而不是500 。

450/1023*5/(0. 33442-0.12438)≈10.47 。

其实,计算的方法有多种,关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据,我们看看加上非线性校正系数:10.47*1.1117=11.639499 ,这样,热心朋友的计算结果就吻合了。
